ماذا تفعل اسطوانة الهواء؟ الوظائف والأنواع والاستخدامات

ما الذي تفعله أسطوانة الهواء - الإجابة المختصرة

ان اسطوانة الهواء - وتسمى أيضًا أسطوانة هوائية - تعمل على تحويل طاقة الهواء المضغوط إلى حركة ميكانيكية خطية. عندما يدخل الهواء المضغوط إلى جانب واحد من الأسطوانة، فإنه يدفع المكبس على طول التجويف المحكم، مما يولد قوة دفع أو سحب يمكن التحكم فيها. تعمل هذه القوة على تحريك حمولة، أو تثبيت جزء، أو رفع قطعة عمل، أو تشغيل صمام، أو تنفيذ العشرات من المهام الميكانيكية الأخرى في البيئات الصناعية والسيارات والتصنيع.

من الناحية العملية: تقوم بتزويد الهواء عند ضغط محدد، وتوفر الأسطوانة شوطًا دقيقًا وقابلًا للتكرار. تعمل معظم أسطوانات الهواء القياسية بين 40 و150 رطل لكل بوصة مربعة (2.8 إلى 10.3 بار) ، وتنتج قوى تتراوح من بضعة نيوتن في أسطوانات صغيرة إلى عشرات الآلاف من النيوتونات في الوحدات الصناعية ذات التجويف الكبير. على سبيل المثال، تنتج الأسطوانة ذات التجويف 100 ملم عند ضغط 6 بار ما يقرب من 4,712 نيوتن (حوالي 1,060 رطلًا) من الدفع - وهو ما يكفي لضبط المحمل بالضغط، أو ختم الملصق، أو دفع بوابة الناقل في أقل من ثانية.

الميزة الرئيسية التي تتفوق على المحركات الهيدروليكية أو الكهربائية هي البساطة: فالهواء نظيف وقابل للضغط ومتوفر في كل مصنع تقريبًا. لا تتطلب المحركات الهوائية خطوط إرجاع للسوائل، ولا تولد أي تراكم للحرارة من المحركات، ويمكن تدويرها ملايين المرات دون تآكل كبير عند صيانتها بشكل صحيح.

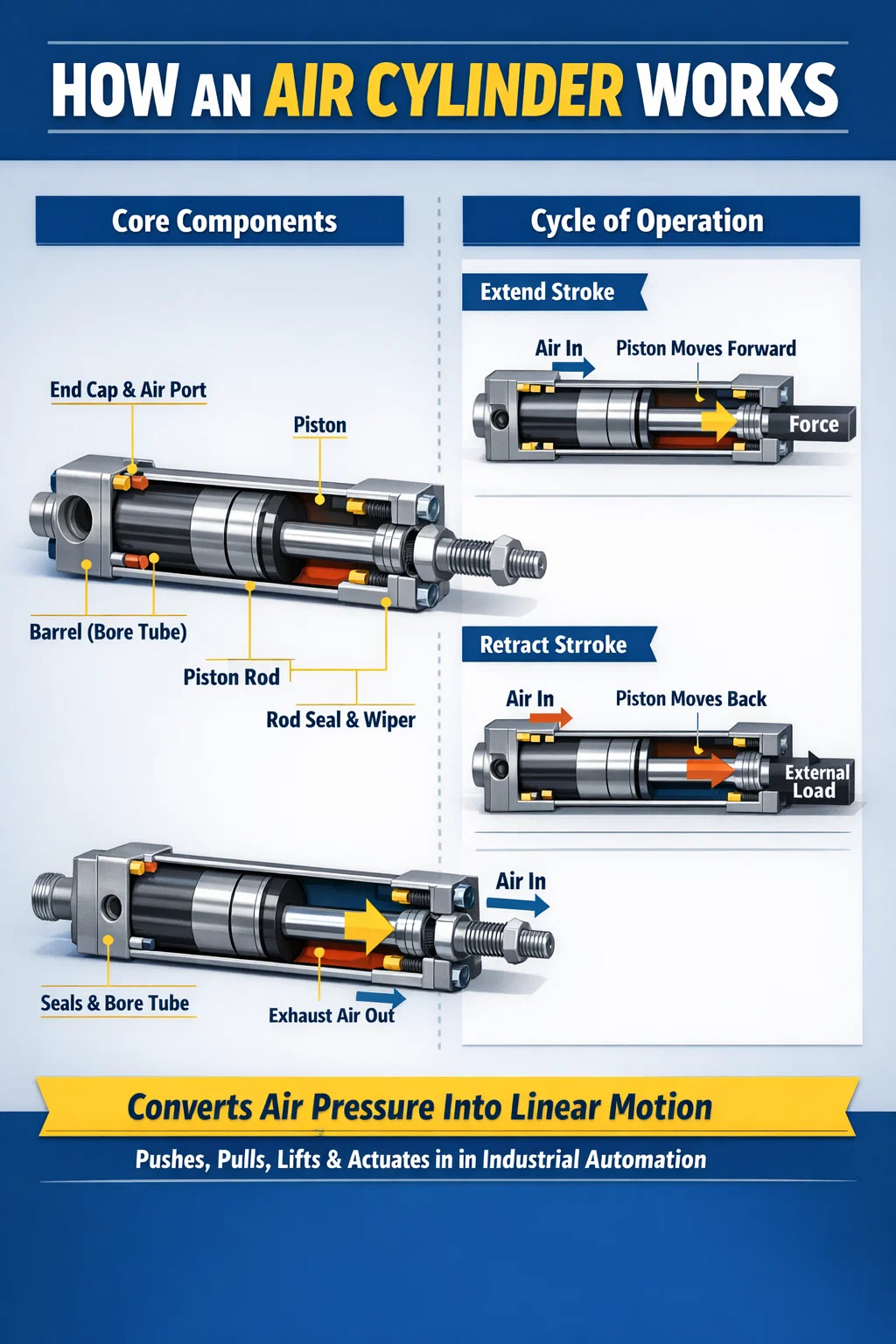

كيف تعمل اسطوانة الهواء داخليا

يساعد فهم الميكانيكا الداخلية عند اختيار أسطوانة هوائية أو تغيير حجمها أو استكشاف الأخطاء وإصلاحها. تشترك كل أسطوانة هواء في نفس البنية الأساسية، حتى عندما يختلف الشكل الخارجي.

المكونات الأساسية

• برميل (أنبوب تتحمل): الغلاف الأسطواني، عادة ما يكون مصنوعًا من سبائك الألومنيوم، أو الفولاذ المقاوم للصدأ، أو الألومنيوم الصلب المؤكسد. يحدد قطر التجويف قوة الخرج بشكل مباشر.
• المكبس: قرص ينزلق داخل التجويف، محكم الغلق بواسطة حلقات على شكل حرف O أو سدادات شفة لمنع مرور الهواء.
• قضيب المكبس: قضيب فولاذي مقوى مطلي بالكروم متصل بالمكبس، ينقل القوة إلى الحمل الخارجي.
• قبعات النهاية (الرؤوس): قم بإغلاق طرفي البرميل واحتواء منافذ مدخل/مخرج الهواء.
• ختم قضيب وممسحة: منع تسرب الهواء على طول القضيب وإبعاد الملوثات عن التجويف.
• أدوات ضبط الوسادة: صمامات إبرة اختيارية مدمجة في الأغطية الطرفية تعمل على إبطاء المكبس بالقرب من نهاية الشوط، مما يقلل من ضوضاء التأثير والتآكل.

دورة الحركة

عندما يفتح صمام الملف اللولبي، يتدفق الهواء المضغوط إلى منفذ غطاء الأسطوانة. يتراكم ضغط الهواء على وجه المكبس. القوة تساوي الضغط مضروبًا في مساحة المكبس الفعالة (F = P × A) . عندما تتغلب القوة على الاحتكاك ومقاومة الحمل، يتقدم المكبس — مما يؤدي إلى تمديد القضيب. للتراجع، يتحول الصمام: يدخل الهواء إلى منفذ نهاية القضيب، ويؤثر الضغط على المنطقة الحلقية للمكبس (المساحة الكاملة ناقص المقطع العرضي للقضيب)، ويسحب القضيب للخلف. يخرج الهواء العادم من خلال كاتم الصوت لتقليل الضوضاء.

يمكن أن تحدث هذه الدورة الكاملة - الممتدة والتراجع - في أجزاء من الثانية. عادةً ما تكمل الأسطوانات الهوائية عالية السرعة المستخدمة في خطوط التعبئة والتغليف من 5 إلى 10 دورات كاملة في الثانية. في خلايا الالتقاط والمكان الروبوتية، تكون أوقات الدورة من 200 إلى 300 مللي ثانية لكل ضربة قياسية.

أنواع أسطوانات الهواء ووظيفة كل منها

لا تؤدي جميع الأسطوانات الهوائية نفس الوظيفة أو تناسب كل التطبيقات. يحدد تصميم الأسطوانة كيفية تحركها، ومقدار القوة التي تطبقها، وفي أي اتجاه تعمل. وفيما يلي تفصيل للأنواع الأكثر شيوعا.

التمثيل الفردي مقابل التمثيل المزدوج: أيهما أكثر فعالية؟

تستخدم الأسطوانات الهوائية أحادية الفعل ضغط الهواء في اتجاه واحد فقط؛ ربيع العودة يعيد القضيب. إنها تستهلك ما يقرب من نصف هواء الوحدات مزدوجة الفعل، مما يجعلها جذابة لمهام التثبيت البسيطة حيث تحتاج ضربة التمديد فقط إلى الطاقة. ومع ذلك، فإن الزنبرك يشغل مساحة داخلية، ويقلل طول الشوط الفعال بنسبة 10-20%، وتعمل قوة الزنبرك ضد المكبس عند الامتداد - مما يقلل من صافي قوة الخرج.

تستخدم أسطوانات الهواء مزدوجة المفعول الهواء المضغوط لكل من ضربات التمدد والسحب. هذا هو النوع الأكثر شيوعا في الأتمتة الصناعية ، وهو ما يمثل غالبية منشآت المحركات الهوائية في جميع أنحاء العالم. إنها توفر قوة كاملة يمكن التحكم بها في كلا الاتجاهين، وتسمح بالتحكم الدقيق في السرعة مع محددات التدفق على كل منفذ، ولا تحتوي على معدل زنبركي ليأخذ في الاعتبار حسابات القوة.

مكان استخدام أسطوانات الهواء - تطبيقات واقعية

تظهر الأسطوانات الهوائية في كل قطاع من قطاعات التصنيع تقريبًا وفي العديد من مجالات البنية التحتية اليومية. إن سرعتها ونظافتها وفعاليتها من حيث التكلفة تجعلها المحرك الخطي المهيمن في تطبيقات القوة الخفيفة إلى المتوسطة.

خطوط التصنيع والتجميع

هذه هي أكبر منطقة تطبيق فردية لأسطوانات الهواء. في خطوط تجميع السيارات، تؤدي المحركات الهوائية مهامًا تشمل نقل الأجزاء، وتثبيت الأجزاء أثناء اللحام، وضغط مفصلات الأبواب، وتحديد موضع تركيبات مفك البراغي. قد تستخدم محطة تجميع هيكل السيارة الواحدة ما بين 50 إلى 200 أسطوانة هوائية فردية تعمل بتسلسلات متزامنة. تتراوح أحجام التجويف عادةً من 32 مم إلى 125 مم، مع أشواط من 25 مم إلى 400 مم حسب المهمة.

تجهيز الأغذية والمشروبات

تتطلب معالجة الأغذية مشغلات يمكن غسلها بعوامل التنظيف الكاوية ومقاومة التلوث. تعتبر أسطوانات الهواء المصنوعة من الفولاذ المقاوم للصدأ مع أختام متوافقة مع إدارة الغذاء والدواء (FDA) ولا توجد منافذ تشحيم خارجية قياسية في مصانع التعبئة وخطوط المخابز ومرافق معالجة اللحوم. تقوم أسطوانات الهواء هنا بفرز المنتجات على الناقلات، وتشغيل فوهات التعبئة، وتشغيل آلات التعبئة والتغليف - مما يؤدي إلى استكمال آلاف الدورات في الساعة في البيئات عالية الرطوبة.

ماكينات التعبئة والتغليف

تعتمد آلات التغليف الكرتوني، وآلات تعبئة القوالب، وآلات تركيب الصناديق بشكل كبير على الأسطوانات الهوائية لطي الرفرف، ودفع المنتج، وتشكيل الصندوق. ارتفاع معدل الدورة - تعمل بعض خطوط التعبئة والتغليف بمعدل 400 إلى 600 عبوة في الدقيقة — تتطلب مشغلات ذات استجابة شبه فورية وعمر خدمة طويل. تعتبر الأسطوانات المدمجة (سلسلة ISO 21287) شائعة بشكل خاص هنا، مما يوفر المساحة في إطارات الماكينات المزدحمة.

مناولة المواد ونقلها

تعمل أسطوانات الهواء على تحويل المنتجات عند تقاطعات الناقلات، ورفع وخفض بوابات التوقف، وتشغيل مصاعد البليت في عمليات التخزين. تعتبر الأسطوانات الهوائية الخالية من القضبان ذات قيمة خاصة في هذه الإعدادات لأنها توفر ضربات طويلة - تصل إلى 6000 ملم في بعض نماذج الكتالوج - بدون عقوبة المساحة التي يفرضها القضيب الممتد.

معدات خدمة السيارات

تعتمد مصاعد المركبات ومبدلات الإطارات ومخارط الفرامل على مشغلات تعمل بالهواء المضغوط. تجمع أنظمة الهواء فوق الزيت في ورش الهياكل بين سرعة الخصائص الهوائية وعدم قابلية المكونات الهيدروليكية للضغط، وذلك باستخدام أسطوانة هواء لدفع السائل الهيدروليكي لإجراء عمليات ضغط دقيقة - مع تطبيق ما يصل إلى 20 طنًا من القوة من مصدر هواء الورشة.

المعدات الطبية والمخبرية

تُستخدم أسطوانات الهواء المصغرة ذات التجاويف الصغيرة التي يصل حجمها إلى 6 مم في معدات التشخيص، وروبوتات معالجة العينات، وأسرة المستشفيات. تستخدم هذه الأسطوانات الهواء الجاف النظيف أو النيتروجين، مما يجعلها متوافقة مع البيئات المعقمة. يعد وزنها المنخفض وتشغيلها الخالي من الاهتزاز أمرًا بالغ الأهمية في الأجهزة المعملية الدقيقة.

البناء والمعدات الثقيلة

على الرغم من أن الآلات الثقيلة تستخدم في كثير من الأحيان الأسطوانات الهيدروليكية لكثافة قوتها العالية، إلا أن الأسطوانات الهوائية لا تزال تظهر في أنظمة فرامل الهواء، وتشغيل الأبواب في الحافلات والقطارات، والمطارق الهوائية. تعمل أسطوانات الهواء المتداخلة على رفع أسِرَّة الشاحنات القلابة وتشغيل رافعات المنصة حيث لا يلزم تحديد موضع وسيط دقيق.

كيفية حساب القوة التي تنتجها أسطوانة الهواء

يتطلب تحديد حجم أسطوانة الهواء بشكل صحيح حساب قيمتين للقوة: قوة التمدد (التي تعمل على كامل وجه المكبس) وقوة التراجع (التي تعمل على المنطقة الحلقية للمكبس، والتي يتم تقليلها بواسطة المقطع العرضي للقضيب).

تمديد صيغة القوة

F_extend = P × (π/4) × D²

حيث P هو ضغط العرض بالباسكال (1 بار = 100000 باسكال) وD هو قطر التجويف بالأمتار.

سحب صيغة القوة

F_retract = P × (π/4) × (D² − d²)

حيث d هو قطر القضيب . بالنسبة للأسطوانة ذات التجويف 63 مم مع قضيب 20 مم يعمل عند 6 بار:

• قوة التمديد: 600000 × (π/4) × 0.063² ≈ 1,870 ن
• قوة التراجع: 600000 × (π/4) × (0.063² − 0.020²) ≈ 1,681 ن

من الناحية العملية، تكون قوة الخرج الفعلية أقل بنسبة 10-20% من القوة النظرية بسبب احتكاك الختم والضغط الخلفي في خط العادم. يطبق المهندسون عادةً عامل كفاءة يتراوح من 0.8 إلى 0.9 عند حساب قوة الأسطوانة الفعالة لتحديد حجم الحمولة.

حدد دائمًا الأسطوانة التي توفر قوة نظرية أكبر بنسبة 25-50% على الأقل من الحمل المطلوب لضمان التشغيل الموثوق به عبر نطاق التشغيل الكامل للضغط ودرجة الحرارة.

اسطوانة الهواء مقابل الاسطوانة الهيدروليكية مقابل المحرك الكهربائي

يعتمد الاختيار بين المحركات الخطية الهوائية والهيدروليكية والكهربائية على متطلبات القوة واحتياجات الدقة ودورة العمل والظروف البيئية. تتفوق كل تقنية في سيناريوهات مختلفة.

الوجبات الجاهزة: تفوز أسطوانات الهواء بالسرعة والبساطة والتكلفة الأولية . تهيمن الأسطوانات الهيدروليكية على الأماكن التي تتطلب قوة هائلة في عبوة مدمجة. تقود المحركات الكهربائية عندما تكون دقة تحديد المواقع في منتصف الشوط أو استعادة الطاقة أمرًا مهمًا. تستخدم العديد من المصانع الحديثة التقنيات الثلاث في نفس المنشأة، وكل منها يتوافق مع المهمة التي يتعامل معها بشكل أفضل.

المواصفات الأساسية التي يجب فهمها عند اختيار أسطوانة هوائية

يمكن أن يؤدي شراء الأسطوانة الخاطئة - حتى لو كان حجمها أصغر قليلاً - إلى فشل الدورات، وتآكل الختم المبكر، وتوقف الماكينة عن العمل، وخسائر الإنتاج المكلفة. إن فهم المواصفات التالية يمنع معظم أخطاء الاختيار.

قطر تتحمل

التجويف هو القطر الداخلي لبرميل الأسطوانة وهو المحدد الأساسي لقوة الخرج. أحجام التجويف القياسية تتبع سلسلة ISO 15552 أو NFPA T3.6.7: 12، 16، 20، 25، 32، 40، 50، 63، 80، 100، 125، 160، 200، 250، و 320 ملم هي زيادات شائعة. تؤدي مضاعفة التجويف إلى مضاعفة القوة عند نفس الضغط أربع مرات، نظرًا لأن القوة تتدرج مع المساحة (A = πD²/4).

طول السكتة الدماغية

السكتة الدماغية هي المسافة الإجمالية التي يقطعها قضيب المكبس بين المنكمش بالكامل والممتد بالكامل. تزيد الضربات الأطول من خطر انبعاج القضيب تحت الأحمال المضغوطة. توفر معظم الشركات المصنعة مخططات لقوة العمود لتحديد الحد الأقصى المسموح به لحمل الدفع لشوط معين وقطر القضيب. بالنسبة للأشواط التي تتجاوز حوالي 10 أضعاف قطر التجويف، تصبح الأسطوانات الموجهة أو الدعم الخارجي ضرورية.

نطاق ضغط التشغيل

يتم تصنيف معظم الأسطوانات الهوائية من 1 إلى 10 بار (14.5 إلى 145 رطل لكل بوصة مربعة). يعد الحد الأدنى لضغط التشغيل - عادةً من 1 إلى 2 بار - أمرًا بالغ الأهمية: قد تتوقف الأسطوانات ذات الحجم المناسب للعمل عند 4 بار أو تدور بشكل غير منتظم إذا انخفض ضغط هواء المصنع أثناء ذروة الطلب. تحقق دائمًا من الحد الأدنى للضغط المنظم لمصدر الهواء عند مدخل الأسطوانة، وليس فقط عند مخرج الضاغط.

نمط التركيب

يحدد التثبيت كيفية نقل الأسطوانة للقوة إلى إطار الماكينة وكيفية تعاملها مع المحاذاة غير الصحيحة. تتضمن أنماط التثبيت الشائعة ما يلي:

• جبل القدم (FB): البراغي على سطح مستو. جامدة، جيدة للأحمال المحورية النقية.
• جبل شفة (FA / FF): مثبت بمسامير عند الغطاء أو نهاية القضيب؛ جامدة للغاية، قدرة تحميل عالية.
• جبل Clevis (CB/CA): يسمح للأسطوانة بالدوران. مطلوب عندما يكون لمسار التحميل حركة زاوية.
• جبل مرتكز الدوران (MT): تدور حول دبوس مركزي؛ المستخدمة في المطابع وآليات الربط.

يجب استخدام الحوامل الصلبة (القدم والشفة) فقط عندما يكون الحمل محاذيًا تمامًا لمحور القضيب. يؤدي أي اختلال زاوي مع حامل صلب إلى تحميل جانبي على قضيب المكبس، مما يؤدي إلى تسريع تآكل سدادة القضيب وربما ثني القضيب بمرور الوقت.

توسيد

عندما يصل المكبس إلى نهاية الشوط بسرعة عالية، فإنه يؤثر على الغطاء النهائي. بدون توسيد، يؤدي ذلك إلى حدوث أحمال صدمات تؤدي إلى تلف الأسطوانة وإطار الماكينة وأي أدوات مرفقة. تعمل أدوات ضبط الوسادة المدمجة على احتجاز جيب من الهواء أمام المكبس بالقرب من نهاية الشوط، مما يخلق تأثيرًا هوائيًا. عند سرعات المكبس التي تزيد عن 300 مم/ثانية، يجب اعتبار التوسيد قياسيًا وليس اختياريا.

مادة الختم وتقييم درجة الحرارة

تغطي أختام NBR (النتريل) القياسية درجة حرارة من -20 درجة مئوية إلى 80 درجة مئوية وهي مناسبة لمعظم بيئات المصانع. تتطلب التطبيقات ذات درجات الحرارة العالية (أفران الطلاء والمسابك) أختام FKM (فيتون) تصل درجة حرارتها إلى 200 درجة مئوية. قد تتطلب التطبيقات ذات درجات الحرارة المنخفضة أو التطبيقات الآمنة للطعام استخدام أختام EPDM أو مكونات مطلية بـ PTFE. يعد استخدام مادة الختم الخاطئة سببًا متكررًا لفشل الأسطوانة المبكر.

المشاكل الشائعة في أسطوانات الهواء وكيفية إصلاحها

حتى الأسطوانات الهوائية المختارة جيدًا تتطور إلى عيوب بمرور الوقت. يؤدي التعرف على الأعراض مبكرًا إلى توفير وقت التوقف عن العمل وتكاليف الإصلاح بشكل كبير.

انجراف الأسطوانة أو الفشل في الاحتفاظ بموضعها

إذا انحرفت الأسطوانة المحملة ببطء من موضعها الممتد عند إغلاق الصمام، فإن مانع تسرب المكبس يسرب الهواء عبر وجه المكبس. يعد هذا أحد أكثر أوضاع فشل أسطوانة الهواء شيوعًا . يتضمن الإصلاح استبدال حلقات المكبس أو أختام الشفة. قبل القيام بذلك، تحقق مما إذا كانت الأسطوانة قد تم تشغيلها فوق الضغط المقدر لها، مما يؤدي إلى تسريع قذف الختم في فجوات الخلوص.

تسرب الهواء الخارجي في القضيب

يشير صوت الهسهسة أو تيار الهواء المرئي حول ختم القضيب إلى تآكل ختم القضيب أو تلف سطح القضيب. يمكن للقضبان المطلية بالكروم أن تتسبب في حدوث حفر للتآكل أو تسجيل النقاط في حالة فشل ختم الماسحة والسماح بدخول الملوثات. يقطع القضيب المنقَّر الأختام الجديدة بسرعة — ويجب فحص القضيب نفسه واستبداله في كثير من الأحيان. في البيئات القاسية، فكر في استخدام القضبان المصنوعة من الفولاذ المقاوم للصدأ والمغطاة بطبقة من السيراميك لضمان عمر خدمة أطول بشكل ملحوظ.

السكتة الدماغية البطيئة أو البطيئة

إذا أكملت الأسطوانة شوطها بشكل أبطأ من المتوقع، فتحقق من هذا الترتيب: ضغط الإمداد عند منفذ الأسطوانة (تأكد من عدم انخفاض الضغط في الخطوط)، وصمامات التحكم في التدفق (قد يتم ضبطها بشكل مقيد للغاية)، ووعاء مرشح الخطوط الجوية (يقلل الفلتر المسدود من التدفق)، وتجويف الأسطوانة (التآكل الداخلي أو التلوث يزيد من احتكاك الختم). يعد التحكم في تدفق العادم المغلق جزئيًا هو السبب الأكثر شيوعًا للتمديد البطيء في التركيبات الميدانية.

لن تمتد الأسطوانة تحت الحمل

عندما تتحرك الأسطوانة بحرية دون تحميل ولكنها تتوقف تحت الحمل التطبيقي، فإن حجم التجويف يكون غير مناسب للقوة المطلوبة. أعد الحساب باستخدام F = P × A، مع مراعاة الاحتكاك والضغط الخلفي. الحل هو إما زيادة حجم التجويف، أو زيادة ضغط العرض (ضمن الحدود الآمنة)، أو تقليل طلب الحمولة. لا تقم مطلقًا برفع الضغط بما يتجاوز الحد الأقصى المقدر للأسطوانة - فهذا يؤدي إلى إتلاف موانع التسرب ويمكن أن يؤدي إلى تمزق الأغطية الطرفية.

ارتداء الختم المبكر

عادةً ما تفشل الأختام التي تحتاج إلى الاستبدال بعد بضعة أشهر فقط من الخدمة - بدلاً من ملايين الدورات المتوقعة - لأحد الأسباب الثلاثة: إمداد الهواء الملوث (الجزيئات الكاشطة التي تسجل التجويف والأختام)، أو التحميل الجانبي على القضيب (بسبب المحاذاة غير الصحيحة)، أو عدم كفاية التشحيم. استخدم وحدة FRL (مرشح-منظم-مشحم) في كل خط إمداد هوائي. بالنسبة للأسطوانات الخالية من الزيت المزودة بأختام PTFE، تأكد من أن الهواء نظيف وجاف بدلاً من إضافة رذاذ التشحيم الذي يؤدي إلى تحلل PTFE.

كيفية إطالة عمر خدمة أسطوانة الهواء

يجب أن تدوم أسطوانة الهواء التي يتم صيانتها جيدًا في بيئة صناعية نظيفة 50 إلى 100 مليون دورة قبل الحاجة إلى استبدال مجموعة الختم. ويتطلب الوصول إلى عمر الخدمة هذا الاهتمام بدائرة الهواء بالكامل، وليس فقط الأسطوانة نفسها.

• تصفية الهواء إلى 5 ميكرون أو أفضل. يعد التلوث بالجسيمات السبب الرئيسي لتسارع تآكل التجويف والختم. الفلتر القياسي 40 ميكرون غير كافٍ لحماية الأسطوانة.
• تنظيم ضغط العرض إلى أدنى مستوى فعال. إن الجري عند 6 بار عندما يحقق 4 بار القوة المطلوبة يهدر الطاقة ويزيد من ضغط الختم. كل 1 بار من الضغط الزائد يقلل من عمر الختم بشكل ملموس.
• قم بتثبيت الوسادة على جميع التطبيقات عالية السرعة. يمكن أن يؤدي تأثير نهاية الشوط بدون وسادة إلى توليد قوى صدمة فورية تتراوح من 5 إلى 10 أضعاف قوة التشغيل، مما يؤدي إلى تشقق أغطية النهاية وتشوه المكابس.
• قم بمحاذاة قضيب الأسطوانة بدقة مع مسار التحميل. حتى 1-2 درجة من اختلال المحاذاة الزاوية تخلق تحميلًا جانبيًا مستمرًا يرتدي أختام القضيب بمعدل 3 إلى 5 مرات أسرع من التركيب المحاذاة بشكل صحيح.
• استخدم المجفف أو المبرد اللاحق على مخرج الضاغط. يتسبب الماء المتكثف في خط الهواء في حدوث تآكل داخلي لتجويف الألمنيوم غير المطلي ويؤدي إلى تحلل طبقات التشحيم الموجودة على الأختام.
• جدولة الفحص الدوري لحالة القضيب. قم بفحص القضيب بصريًا بحثًا عن الحفر أو الحز أو التآكل كل ثلاثة إلى ستة أشهر في البيئات العادية، وشهريًا في الظروف القاسية.

معايير ISO التي تحكم أسطوانات الهواء

يضمن التوحيد أن تكون الأسطوانات من مختلف الشركات المصنعة قابلة للتبادل من حيث الأبعاد، مما يجعل عملية الاستبدال والشراء من مصادر متعددة أمرًا سهلاً. المعايير الأولية هي:

• ايزو 15552: المعيار الدولي الرئيسي للأسطوانات الهوائية الدائرية والمربعة (ISO 6431 وVDMA 24562 السابق). يحدد أحجام التجويف، وخيوط المنافذ، وأبعاد التركيب، وخيوط نهاية القضيب. هذا هو المعيار لمعظم الأسطوانات الصناعية المتوسطة والكبيرة في جميع أنحاء العالم.
• ايزو 21287: أسطوانات مدمجة ذات متطلبات مساحة تركيب محدودة. شائع في آلات التعبئة والتغليف والمواد الغذائية حيث تكون مظاريف الآلة ضيقة.
• ايزو 6432: أسطوانات مصغرة ذات تجويف يتراوح من 8 إلى 25 ملم، تستخدم في مهام تجميع الأجهزة والضوء.
• NFPA T3.6.7: معيار أمريكا الشمالية (NFPA) الذي يحكم أسطوانات قضيب الربط الشائعة في الآلات الصناعية بأمريكا الشمالية. تختلف أحجام التجويف وأنماط التثبيت عن ISO 15552، لذا تأكد من المعيار المطبق قبل شراء الاستبدال.

إن تحديد أسطوانة الهواء وفقًا لمعايير ISO يعني أن أي منتج متوافق مع الشركة المصنعة سيتم تثبيته كبديل - وهي ميزة كبيرة في سلاسل التوريد العالمية حيث قد يكون للعلامات التجارية المفضلة فترات زمنية طويلة.
