كيفية التحقق من اسطوانة الهواء: دليل التفتيش الكامل

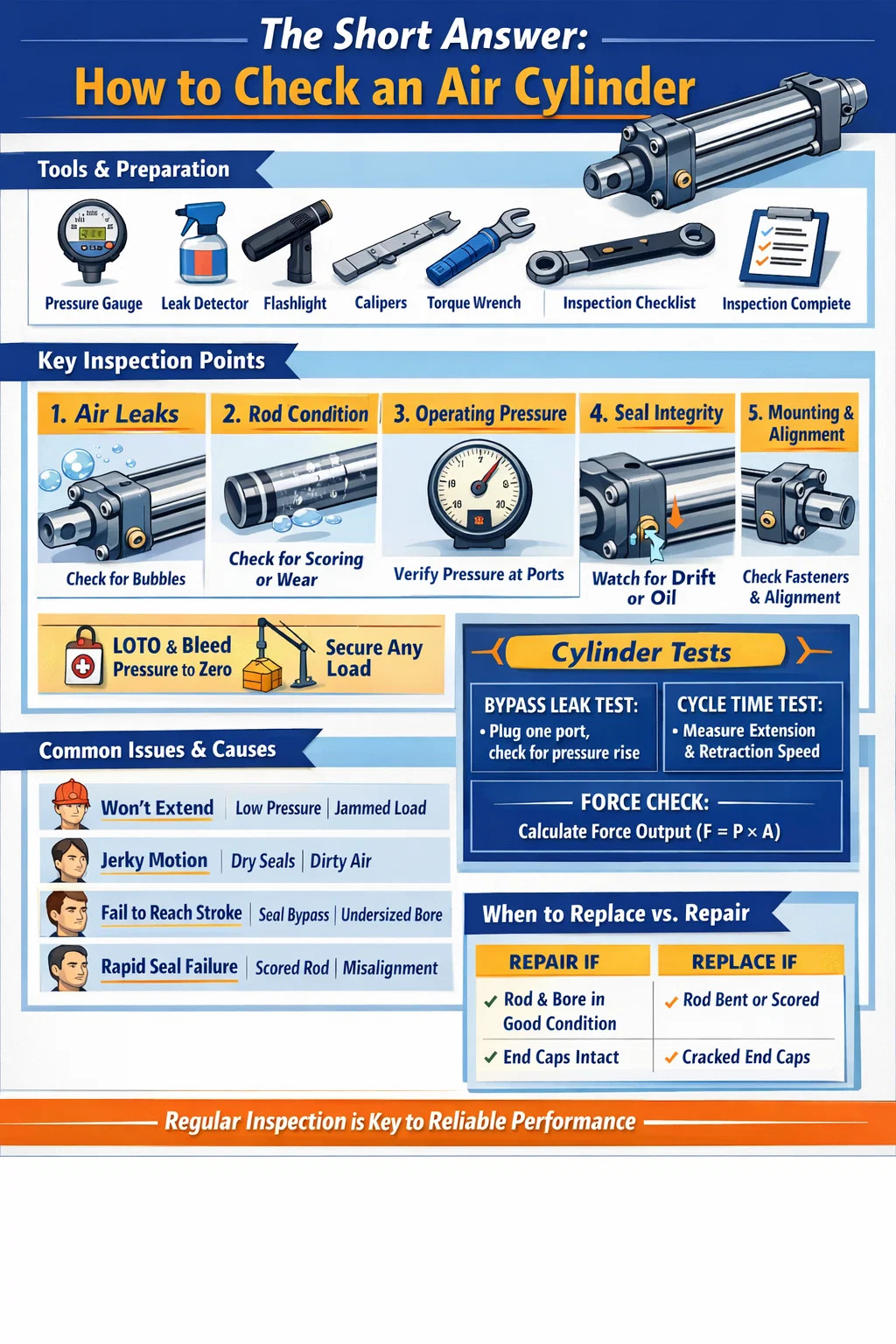

الإجابة المختصرة: كيفية فحص أسطوانة الهواء

للتحقق من اسطوانة الهواء ، تحتاج إلى فحصه عبر خمس مناطق أساسية: تسرب الهواء، وضغط التشغيل، وحالة قضيب المكبس، وسلامة الختم، واستقرار التثبيت. يجب أن تمتد أسطوانة الهواء الصحية وتتراجع بسلاسة دون تردد، وتحافظ على الضغط دون تسرب مسموع، ولا تظهر أي تسرب واضح للزيت أو تسجيل للقضيب. إذا فشل أي من هذه الشروط، فإن الأسطوانة تحتاج إلى عناية فورية قبل إعادتها إلى الخدمة.

معظم حالات فشل أسطوانات الهواء لا تحدث فجأة. تتطور تدريجيًا من خلال التآكل أو التلوث أو التشحيم غير المناسب. من خلال معرفة ما يجب البحث عنه ومتى تبحث عنه، يمكنك اكتشاف المشكلات في مرحلة مبكرة - قبل أن تتسبب في توقف الماكينة عن العمل، أو عيوب في المنتج، أو حوادث تتعلق بالسلامة. تنطبق عملية الفحص الموضحة أدناه على الأسطوانات الهوائية القياسية مزدوجة الفعل، والأسطوانات أحادية الفعل، ومعظم أنواع الأسطوانات المدمجة أو الموجهة المستخدمة في الأتمتة الصناعية.

الأدوات والتحضير قبل البدء

قبل لمس أسطوانة الهواء، اجمع الأدوات المناسبة واجعل منطقة العمل آمنة. يعد تخطي الإعداد أحد الأسباب الأكثر شيوعًا لفقدان نتائج الفحص أو إساءة قراءتها.

ما سوف تحتاج

• مقياس الضغط الرقمي أو التناظري (المتوافق مع نطاق تشغيل نظامك)
• محلول الماء والصابون أو رذاذ كشف التسرب التجاري
• قطعة قماش نظيفة خالية من الوبر
• مصباح يدوي أو مصباح التفتيش
• مفتاح عزم الدوران للتحقق من إحكام التثبيت
• الفرجار أو الميكرومتر لقياس قطر القضيب (للفحوصات التفصيلية)
• سجل الصيانة أو نموذج قائمة الفحص

خطوات السلامة قبل التفتيش

قم دائمًا بعزل مصدر الهواء المضغوط إلى الدائرة التي تحتوي على الأسطوانة. استخدم إجراء القفل/الإغلاق (LOTO) على صمام إمداد الهواء. قم بتسييل ضغط المصب إلى الصفر باستخدام العادم اليدوي للنظام أو صمام التسييل. تأكد من عدم الضغط على المقياس قبل لمس أي تركيب أو منفذ أو قفل. الهواء المضغوط حتى عند ضغوط المتجر المتواضعة - عادةً 80 إلى 120 رطل لكل بوصة مربعة (5.5 إلى 8.3 بار) — يمكن أن يسبب إصابة خطيرة إذا تم فك التركيبات تحت الضغط.

إذا كانت الأسطوانة جزءًا من تطبيق حمل عمودي (إمساك رأس ضغط أو مشبك أو أداة رفع)، فقم بدعم الحمل ميكانيكيًا قبل خفض الضغط. لا تعتمد أبدًا على ضغط الهواء وحده لحمل الحمولة أثناء الفحص.

التحقق من تسرب الهواء: الخطوة الأكثر أهمية

يعد تسرب الهواء هو وضع الفشل الأكثر شيوعًا في الأسطوانات الهوائية. حتى التسرب البسيط يؤدي إلى إهدار الهواء المضغوط بشكل مستمر، مما يؤدي إلى زيادة تكاليف الطاقة وتقليل قوة المحرك. يمكن أن يؤدي تسرب صغير بحجم فتحة قطرها 1 ملم عند ضغط 7 بار إلى إهدار ما يزيد عن 3600 لتر من الهواء الحر في الساعة ، بتكلفة مئات الدولارات سنويًا من الكهرباء وحدها - لكل أسطوانة.

تسربات خارجية

أعد ضغط الأسطوانة تحت ظروف خاضعة للرقابة والإشراف. ضع الماء والصابون أو رذاذ كشف التسرب على جميع الأسطح الخارجية: تركيبات المنافذ، وصواميل قضيب الربط، ومفاصل الغطاء الطرفي، ومنطقة ختم القضيب (حيث يخرج قضيب المكبس من الغطاء الأمامي)، وأي براغي لصمام إبرة الوسادة. انتبه لتشكل الفقاعات ونموها. قد يستغرق التسرب البطيء من 10 إلى 15 ثانية ليظهر فقاعات مرئية، لذا لا تتعجل في هذه الخطوة.

انتبه بشكل خاص إلى منطقة ختم القضيب. تتشكل الفقاعات باستمرار حول القضيب حيث تشير ضرباتها إلى وجود ختم قضيب متآكل أو ختم ممسحة تالف. هذا شائع بشكل خاص في الأسطوانات المتراكمة أكثر من 5 ملايين دورة أو كنت تعمل في بيئات قذرة حيث تعمل الجسيمات على تسريع تآكل ختم الشفة.

التسريبات الداخلية (تجاوز التسريبات)

من الصعب اكتشاف التسرب الداخلي - حيث يتجاوز الهواء أختام المكبس ويمر من حجرة إلى أخرى - بصريًا ولكنه يسبب نفس القدر من المتاعب. عادةً ما تكون الأعراض عبارة عن حركة بطيئة أو منحرفة: تزحف الأسطوانة عندما يجب أن تظل في موضعها، أو أنها لن تتمدد أو تتراجع بالكامل تحت الحمل حتى مع ضغط الإمداد الصحيح.

لاختبار التسربات الالتفافية دون التفكيك: مع وجود الأسطوانة في نهاية الشوط في أي من الاتجاهين، اضغط على أحد المنافذ وقم بتوصيل منفذ العادم المقابل. إذا زاد الضغط في الحجرة المسدودة بمرور الوقت، فهذا يعني أن الهواء يعبر المكبس - مما يؤكد تآكل ختم المكبس. يجب أن تظهر اسطوانة صحية ارتفاع الضغط صفر في الغرفة المغلقة خلال 60 ثانية .

فحص قضيب المكبس بحثًا عن التآكل والتلف

يعد قضيب المكبس أحد أكثر المكونات المكشوفة في أسطوانة الهواء. فهو يدور داخل وخارج مئات الآلاف من المرات، ويتعرض للبيئة المحيطة في كل ضربة تمديد. حتى وجود عيب بسيط في سطح القضيب سيؤدي إلى تسريع تآكل ختم القضيب - مما يحول ما يمكن أن يكون استبدالًا بسيطًا للختم إلى دورات صيانة متكررة.

فحص القضيب البصري

امسح القضيب بقطعة قماش خالية من الوبر وافحص طوله المكشوف بالكامل تحت إضاءة جيدة. ابحث عن:

• التهديف أو الخدوش - تسمح الخدوش الطولية الممتدة على طول محور القضيب للهواء بالهروب عبر ختم القضيب وتسبب استبدال القضيب أو إعادة تلميعه على الفور.
• التآكل أو الحفر — تؤدي بقع الصدأ أو الحفر الموجودة على القضبان المطلية بالكروم إلى تكسير سطح ملامسة الختم. حتى الصدأ السطحي الخفيف الذي لا يتم مسحه يعد علامة تحذير.
• الخدوش أو البقع المسطحة - هذه تشير إلى تأثير خارجي. يخلق القضيب المنحني أو المنبعج تحميلًا جانبيًا غير متساوٍ على ختم القضيب والجلبة.
• فيلم زيت على سطح القضيب — يعتبر وجود طبقة خفيفة ونظيفة من مادة التشحيم أمرًا طبيعيًا في الأنظمة المشحمة. يشير بكاء الزيت الثقيل أو تشكل القطرات إلى وجود ختم قضيب منتفخ.

فحص الأبعاد

بالنسبة للأسطوانات المستخدمة في التطبيقات الدقيقة أو تلك التي يشتبه في أنها ذات تحميل جانبي، قم بقياس قطر القضيب عند نقاط متعددة على طوله باستخدام الفرجار. قارنه بقطر القضيب الاسمي للشركة المصنعة والتسامح. تستخدم معظم أسطوانات الهواء القياسية ISO 15552 قضبانًا فولاذية صلبة ومطلية بالكروم مع درجة تحمل h8 أو h9 - من أجل قضيب اسمي 25 مم، نطاق القطر المقبول حوالي 24.967 مم إلى 24.987 مم . تشير أي قراءة مستدقة أو بيضاوية أو أقل حجمًا يمكن قياسها إلى تآكل قد يؤدي إلى الإضرار بالختم.

فحص استقامة القضيب

ضع القضيب الذي تمت إزالته على لوح سطح مستو أو كتل على شكل حرف V ولفه ببطء. أي تمايل أو نقاط عالية مرئية تشير إلى الانحناء. وبدلاً من ذلك، قم بتركيب مؤشر قرص على قاعدة مغناطيسية وامسح بطول القضيب أثناء تدويره. الحد الأقصى للنفاذ 0.05 مم لكل 100 مم من طول القضيب هو معيار القبول المشترك. يجب استبدال القضبان المنحنية - فالاستقامة غير مقبولة بالنسبة لقضبان الأسطوانات الهوائية.

فحص ضغط التشغيل وأداء الاسطوانة

حتى لو لم تظهر أسطوانة الهواء أي تسرب خارجي وكان القضيب نظيفًا، فمن المحتمل أن يكون أداؤها أقل من المواصفات. يمنحك اختبار سلوك الضغط والدورة صورة وظيفية لا يمكن أن توفرها الاختبارات البصرية البحتة.

التحقق من ضغط العرض

قم بتوصيل مقياس معاير بالقرب من منفذ الأسطوانة قدر الإمكان - مباشرةً عند وصلة المدخل إن أمكن. مع دوران الأسطوانة بشكل طبيعي، قم بتسجيل الضغط في كل من منافذ التمديد والسحب. قارن هذه القراءات بضغط التشغيل المحدد للتطبيق.

انخفاض الضغط أكثر من 10-15% بين نقطة ضبط المنظم ومدخل الأسطوانة أثناء الحركة يشير إلى تقييد التدفق المفرط في الدائرة - صمام التحكم في التدفق مسدود جزئيًا، أو خط إمداد صغير الحجم، أو كاتم صوت/كاتم صوت ملوث على جانب العادم. يؤدي هذا النوع من تجويع الضغط إلى تباطؤ الحركة حتى مع وجود أسطوانة سليمة ميكانيكيًا.

قياس السرعة وزمن الدورة

قم بقياس شوط التمديد والتراجع الكامل باستخدام ساعة توقيت أو باستخدام عداد دورة PLC الخاص بالجهاز. قارنها ببيانات التشغيل الأصلية أو بوقت الدورة المتوقع من الشركة المصنعة عند ضغط التشغيل لديك. الأسطوانة التي كانت تستخدم لإكمال شوط 200 ملم في 0.4 ثانية ولكنها الآن تستغرق 0.7 ثانية - دون أي تغيير في الضغط أو الحمل - تظهر عليها تآكلًا داخليًا، أو التصاق الختم، أو فشل التشحيم.

فحص قوة الإخراج

يتم حساب قوة الخرج النظرية لأسطوانة هوائية على النحو التالي:

و = ف × أ ، حيث F هي القوة (نيوتن)، P هي الضغط (Pa)، و A هي مساحة المكبس (م²).

بالنسبة للأسطوانة ذات التجويف 63 مم عند 6 بار (600000 باسكال)، تكون قوة التمدد النظرية تقريبًا 1,870 نيوتن (190 كجم) . من الناحية العملية، يتم تقليل القوة الفعلية عن طريق احتكاك ختم القضيب، والضغط الخلفي على جانب العادم، وأي مشكلات في المحاذاة الميكانيكية. إذا فشلت أسطوانة سيارتك في نقل الأحمال التي تعاملت معها سابقًا دون أي مشاكل، فإن هذا الحساب يساعدك على تحديد ما إذا كانت المشكلة هي عدم كفاية ضغط الإمداد أو التدهور الميكانيكي.

فحص الأختام: متى يجب الاستبدال دون التفكيك

الأختام هي المكونات الأكثر عرضة للتآكل داخل أي أسطوانة هوائية. يتحلل ختم المكبس، وختم القضيب، وختم الماسحة بمرور الوقت بسبب دورة الحرارة، والتلوث، والضغط الجسدي الناتج عن الضغط والتمدد. ينتظر العديد من الفنيين حتى يفشلوا في استبدال الأختام - ولكن عند هذه النقطة، غالبًا ما يؤدي التسرب إلى إتلاف المكونات المجاورة.

علامات تآكل ختم القضيب (مرئية بدون تفكيك)

• بقايا زيتية أو مظهر رطب على سطح القضيب خارج الغطاء الأمامي مباشرةً
• نفخ الهواء عبر القضيب عند الامتداد (مسموع أو يمكن اكتشافه بيدك بالقرب من منطقة ختم القضيب)
• تراكم الأوساخ والأوساخ على القضيب غير الموجود في أي مكان آخر بالجهاز - يشير هذا إلى أن مانع تسرب الماسحة لم يعد يقوم بكشط القضيب نظيفًا عند التراجع

علامات تآكل ختم المكبس (مستنتجة من السلوك)

• تنجرف الأسطوانة ببطء تحت الحمل دون أي حركة موجهة
• تفشل الأسطوانة في الحفاظ على وضعها المثبت، مما يتطلب ضغط هواء مستمر للحفاظ عليها
• انخفاض القوة الناتجة على الرغم من ضغط الإمداد الصحيح — حيث يتجاوز الهواء المكبس بدلاً من دفعه
• حركة غير منتظمة أو متشنجة — تسمى أحيانًا "الانزلاق اللاصق" — ناتجة عن احتكاك غير متساوٍ في الختم أثناء تآكل ختم المكبس بشكل غير متساو

اعتبارات المواد ودرجة الحرارة الختم

تُصنع أختام الأسطوانات الهوائية القياسية من NBR (مطاط النتريل)، مُصنفة بحوالي 1 -20 درجة مئوية إلى 80 درجة مئوية . في البيئات ذات درجات الحرارة المرتفعة - بالقرب من الأفران، أو الأوتوكلاف، أو المكابس الساخنة - تفشل هذه الأختام قبل الأوان. إذا احترقت الأسطوانة بشكل متكرر من خلال الأختام في أقل من عام في بيئة حارة، فإن الإصلاح يتمثل في ترقية أختام PTFE أو Viton، وليس الاستبدال المتكرر. يمكن لأختام Viton عادةً التعامل مع درجات حرارة مستمرة تصل إلى 200 درجة مئوية .

التحقق من تركيب الاسطوانة ومواءمتها

يعد التثبيت السيئ مسؤولاً عن نسبة كبيرة من حالات فشل أسطوانة الهواء المبكرة. عندما تتم محاذاة الأسطوانة بشكل غير صحيح مع مسار التحميل الخاص بها، فإن كل ضربة تؤدي إلى تحميل جانبي على القضيب وجلبة القضيب. يؤدي هذا إلى تسريع تآكل ختم القضيب، ويمكن أن يؤدي إلى انحناء قضيب المكبس بمرور الوقت، وفي النهاية يؤدي إلى إتلاف تجويف البرميل.

ما يجب التحقق منه عند التركيب

• تصاعد عزم الدوران السحابة - تحقق من جميع صواميل قضيب الربط ومسامير الحافة ومسامير تثبيت القدم باستخدام مفتاح عزم الدوران. بمرور الوقت، يؤدي الاهتزاز إلى فك أدوات التثبيت. يمكن أن يؤدي الغطاء الطرفي السائب إلى حدوث تسرب للهواء عند وصلة الغطاء؛ يمكن أن يؤدي تثبيت القدم السائبة إلى اهتزاز الأسطوانة أثناء الشوط، مما يؤدي إلى اختلال ديناميكي.
• اتصال نهاية قضيب - افحص دبوس الشق، أو عين القضيب، أو وصلة خيط نهاية القضيب الذكر/الأنثى. يعد التآكل عند فتحة الدبوس علامة على اختلال الزاوية. يجب أن تدور نهاية الشق أو القضيب بحرية ولكن دون لعب شعاعي ملحوظ.
• استقامة جسم الاسطوانة — البصر على طول جسم الأسطوانة ومقارنته باتجاه حركة الحمولة المدفوعة. تشير أي زاوية مرئية بين محور الأسطوانة ومسار التحميل إلى وجود اختلال في المحاذاة. حتى اختلال بمقدار 1 درجة على أسطوانة شوط 200 مم يولد حوالي 3.5 ملم من الإزاحة الجانبية عند نهاية القضيب - أكثر من كافية لإنشاء حمل جانبي قابل للقياس.
• أجهزة مكافحة الدوران — في الأسطوانات الموجهة أو غير الدوارة، تأكد من أن مجرى المفتاح المضاد للدوران أو قضيب التوجيه الخارجي سليم وغير متآكل. تسمح ميزة منع الدوران الفاشلة لقضيب المكبس بالدوران تحت الحمل، مما يؤدي إلى التواء وإتلاف الخراطيم وأجهزة الاستشعار المتصلة به.

قوس التركيب وهيكل الدعم

افحص الحامل أو الإطار الذي يتم تركيب الأسطوانة عليه. تشير الشقوق الموجودة في الأقواس الملحومة، أو فتحات المسامير الطويلة، أو منصات التثبيت المشوهة إلى أن الأسطوانة تمتص أحمال الصدمات التي لم يتم تصميمها من أجلها. يجب تصحيح هذه المشكلات الهيكلية، وليس فقط الأسطوانة نفسها. سيؤدي تركيب أسطوانة جديدة في شريحة متشققة أو مشوهة إلى نفس الفشل في جزء صغير من عمر الخدمة العادي.

فحص الوسائد والمنافذ وسلوك نهاية الشوط

تم تجهيز العديد من أسطوانات الهواء المضغوط بوسائد داخلية - صمامات إبرة قابلة للتعديل عند كل غطاء طرفي تحد من تدفق العادم بالقرب من نهاية الشوط، مما يؤدي إلى إبطاء المكبس بسلاسة لمنع الاصطدام. عندما تفشل الوسائد أو يتم ضبطها بشكل غير صحيح، يطرق المكبس بقوة على الغطاء النهائي في كل دورة. بمرور الوقت، يتسبب هذا في إجهاد المعدن في الغطاء النهائي، ويفكك قضبان الربط، ويمكن أن يؤدي إلى تشقق البرميل.

التحقق من تعديل الوسادة

مع دوران الأسطوانة بشكل طبيعي، استمع وراقب تباطؤ نهاية الشوط. يجب أن تتباطأ الأسطوانة المبطنة بشكل صحيح بشكل ملحوظ وتصل إلى نهاية السكتة الدماغية بتوقف لطيف - وليس انفجارًا قويًا. إذا سمعت ارتطامًا بمعدن على معدن في نهاية الشوط، فهذا يعني أن إبرة الوسادة مفتوحة كثيرًا (مما لا يوفر قيودًا كافية) أو أن ختم الوسادة الموجود داخل الغطاء النهائي قد اهتراء ويتطلب التفكيك لاستبداله.

اضبط صمام إبرة الوسادة ربع دورة في كل مرة ولاحظ التأثير. الهدف هو أنعم توقف ممكن دون إنشاء تأثير "الارتداد للخلف" - حيث يؤدي التقييد المفرط إلى توقف الأسطوانة قبل نهاية الشوط مباشرة. توصي معظم الشركات المصنعة بتعديل الوسادة بحيث يستقر المكبس في مسافة تتراوح من 5 إلى 15 ملم تقريبًا قبل التوقف الميكانيكي.

فحص المنافذ والتجهيزات الجوية

فحص كافة اتصالات منفذ الهواء مترابطة. ابحث عن الخيوط التالفة أو التركيبات المتقاطعة أو أجسام التركيب المتشققة. إن التركيبة التي تمت إزالتها وإعادة تثبيتها بشكل متكرر في أغطية طرفية من الألومنيوم ستؤدي في النهاية إلى تجريد الخيوط - إذا تم اكتشاف ذلك مبكرًا، يمكن لإدخال الخيط (Helicoil) إصلاح المنفذ دون استبدال الغطاء النهائي. إذا تركت حتى يتم سحب التركيب تحت الضغط، فيجب عادةً استبدال الغطاء النهائي بالكامل.

تأكد من عدم انسداد كاتم الصوت وكاتم الصوت الموجود في منافذ العادم. يؤدي انسداد العادم إلى خلق ضغط خلفي يعيق حركة الأسطوانة، مما يقلل من القوة الفعالة ويبطئ أوقات الدورات. في البيئات القذرة، يجب تنظيف كاتم صوت العادم أو استبداله كل مرة من 6 إلى 12 شهرًا كعنصر صيانة قياسي.

فحص التشحيم: الأسطوانات الخالية من الزيت مقابل الأسطوانات المشحمة

يتم تصميم أسطوانات الهواء الحديثة بشكل متزايد كوحدات خالية من الزيت - باستخدام موانع وبطانات مشبعة بمادة PTFE ذاتية التشحيم والتي لا تتطلب تزييتًا خارجيًا. ومع ذلك، تعتمد الأنظمة القديمة والأسطوانات شديدة التحمل عادةً على أداة تشحيم خطية (مزيتة) في دائرة الهواء لتوصيل رذاذ متحكم فيه من الزيت إلى تيار الهواء.

لأنظمة الأسطوانات المشحمة

• تحقق من مستوى زيت وعاء التشحيم. يعد جهاز التشحيم الجاف أحد الأسباب الأكثر شيوعًا لتآكل الختم المبكر. أعد الملء بنوع الزيت المحدد من قبل الشركة المصنعة - عادةً زيت توربيني ISO VG 32 أو ما يعادله . لا تستخدم زيت الآلة الثقيل. تكون القطرات كبيرة جدًا بحيث لا يمكنها الانتقال عبر دائرة الهواء بفعالية.
• تحقق من معدل تنقيط أداة التشحيم - الذي يتم ضبطه عادةً على قطرة واحدة لكل 10 أقدام مكعبة قياسية (SCF) من تدفق الهواء أو كما هو محدد من قبل الشركة المصنعة للأسطوانة. القليل جدًا من الزيت يسبب التآكل؛ يؤدي وجود كمية كبيرة من الزيت إلى تراكم الزيت في أجسام الصمامات والأسطوانات، مما يؤدي إلى الالتصاق والتلوث.
• إذا كان النظام يعمل بدون زيت لفترة طويلة، فلا تقم ببساطة بإعادة ملء أداة التشحيم واستئناف التشغيل. قد تكون الأختام الجافة التي تم تشغيلها بدون تزييت قد أصيبت بتمزقات دقيقة لن يتم إعادة إغلاقها بشكل صحيح بمجرد استعادة الزيت.

للأسطوانات الخالية من الزيت

لا ينبغي أبدًا استخدام الأسطوانات الخالية من الزيت أسفل جهاز التشحيم. يؤدي إدخال الزيت إلى أسطوانة مصممة للتشغيل بالهواء الجاف إلى تلويث موانع التسرب PTFE، وتضخم بعض مواد الختم، وجذب الغبار المحمول بالهواء والذي يتحول إلى عجينة كاشطة داخل البرميل. إذا كانت منشأتك تحتوي على نظام مركزي لتوزيع الهواء المشحم، فيجب تغذية الأسطوانات الخالية من الزيت من خلال خط فرعي مخصص غير مشحم مع مرشح دمج لإزالة أي زيت متبقي.

التحقق من أسطوانة أسطوانة الهواء وأغطية النهاية

إن أسطوانة الأسطوانة (أنبوب الجسم) والأغطية الطرفية هي مكونات هيكلية. على الرغم من أنها نادرًا ما تفشل في الخدمة العادية، إلا أنها تتعرض لتحميل الكلال في كل دورة ويمكن أن تتطور إلى تشققات أو تشوه في ظل ظروف تحميل غير طبيعية - أحداث الضغط الزائد، أو أحمال الصدمات، أو اختلال المحاذاة على المدى الطويل.

فحص برميل

بعد إلغاء تنشيط الأسطوانة، افحص بصريًا الجزء الخارجي من البرميل بطوله الكامل. ابحث عن:

• خدوش أو تشوه أو انتفاخ - يشير البرميل المنتفخ إلى أن الأسطوانة تعرضت لضغط زائد أو لصدمة جانبية شديدة.
• التآكل على براميل الألومنيوم أو الفولاذ - يؤدي التآكل السطحي إلى إضعاف الجدار ويمكن أن يسمح في النهاية بتكوين صدع شعري. وهذا مهم بشكل خاص في تجهيز الأغذية أو البيئات الخارجية.
• حالة قضيب الربط - في أسطوانات قضيب الربط (النوع الأكثر شيوعًا)، افحص كل قضيب ربط للتأكد من استقامته وأي تشقق في المقاطع الملولبة. يشير قضيب الربط المثني إلى أن الأسطوانة قد امتصت حمل تأثير عمودي على محورها.

فحص الغطاء النهائي

افحص كلا الأغطية الطرفية بحثًا عن أي شقوق - خاصة حول فتحات دخول المنفذ وفي الزوايا التي تمر عبرها قضبان الربط. غالبًا ما تكون الشقوق الشعرية مرئية فقط تحت التكبير أو من خلال اختبار تغلغل الصبغة. يعتبر أي صدع مؤكد في الغطاء النهائي بديلاً إلزاميًا - لا يمكن إصلاح المكونات المضغوطة ذات الشقوق الهيكلية عن طريق اللحام أو الحشو أو الشريط.

القائمة المرجعية الكاملة لفحص أسطوانة الهواء

استخدم قائمة المراجعة هذه أثناء الصيانة المجدولة أو عند التحقيق في شكوى بشأن أداء الأسطوانة. يشير المرور في كل فئة إلى أن الأسطوانة في حالة صالحة للخدمة. وأي نتيجة فشل يجب أن تؤدي إلى الإجراء التصحيحي المقابل قبل إعادة الأسطوانة إلى الإنتاج.

كم مرة يجب عليك فحص اسطوانة هوائية

يعتمد تكرار الفحص على دورة عمل الأسطوانة والبيئة والأهمية بالنسبة للعملية. لا يوجد فاصل زمني عالمي — فالأسطوانة التي تعمل 3 نوبات في اليوم، 7 أيام في الأسبوع في مسبك مترب تحتاج إلى اهتمام متكرر أكثر بكثير من دورة واحدة مرتين في كل نوبة عمل في غرفة تجميع نظيفة.

بعيدًا عن الفواصل الزمنية المستندة إلى الوقت، قم بتنفيذ المشغلات المستندة إلى الحالة. في أي وقت تظهر فيه الأسطوانة عرضًا جديدًا - وقت دورة أبطأ، أو ضوضاء جديدة، أو خطأ في مستشعر الموضع، أو تسرب مرئي - تعامل معها على أنها حدث فحص غير مجدول، بغض النظر عن وقت اكتمال آخر صيانة دورية مجدولة. إن انتظار الفترة المجدولة التالية عندما تظهر الأعراض بالفعل يعني انتظار الفشل.

مشاكل اسطوانة الهواء الشائعة وأسبابها الجذرية

عند فحص أسطوانة هوائية، فإن القدرة على تتبع الأعراض مرة أخرى إلى السبب الجذري لها توفر الوقت وتمنع تكرار حالات الفشل. فيما يلي المشكلات الأكثر شيوعًا ومصادرها المحتملة.

لن تمتد الاسطوانة أو تتراجع

• لا يوجد ضغط إمداد - تحقق من وظيفة صمام الملف اللولبي المنبع ووحدة FRL
• تعطل قضيب المكبس - بسبب نقص التشحيم أو التآكل الشديد لجلبة القضيب
• عائق ميكانيكي خارجي - الحمل محشور أو يتم حظر الأسطوانة ميكانيكيًا في نهاية الشوط
• تم إغلاق صمام إبرة الوسادة كثيرًا - تتوقف الأسطوانة قبل الوصول إلى الغطاء النهائي بسبب ضغط العادم المحبوس

تتحرك الأسطوانة بشكل متقطع أو بحركة متشنجة

• مانع للانزلاق من موانع التسرب الجافة - أضف التشحيم أو قم بالترقية إلى نموذج الأسطوانة المشحم مسبقًا
• إمدادات الهواء الملوث - تسبب الجسيمات أو الماء الموجود في إمدادات الهواء احتكاكًا غير متساوٍ. فحص وصيانة فلتر الهواء وفاصل الماء.
• صمامات التحكم في التدفق ذات الحجم الصغير - يؤدي التدفق غير الكافي إلى سلوك الصيد. قم بمراجعة متطلبات معدل التدفق مقابل تصنيف السيرة الذاتية للصمام المثبت.

فشل الاسطوانة في الوصول إلى نهاية الشوط تحت الحمل

• ضغط التشغيل منخفض جدًا - تحقق من نقطة ضبط المنظم وتحقق من انخفاض الضغط في خطوط الإمداد الطويلة
• حجم التجويف أصغر من الحجم المناسب للحمل — أعد حساب القوة المطلوبة باستخدام F = P × A وقم بترقية التجويف إذا لزم الأمر
• تجاوز شديد لختم المكبس - لا تستطيع الأسطوانة إنشاء ضغط كامل للغرفة لأن الهواء يعبر المكبس بشكل أسرع مما يتم إمداده به

فشل الختم السريع والمتكرر

• هواء الإمداد الملوث - تعمل الجزيئات الصغيرة التي يصل حجمها إلى 10 ميكرون كمادة كاشطة ضد شفاه الختم. تثبيت مرشح اندماج 5 ميكرون المنبع.
• سطح القضيب المحزز — القضيب التالف يدمر الأختام الجديدة في غضون أيام. يجب تصحيح القضيب قبل أن يحدث استبدال الختم أي فرق.
• أسطوانة منحرفة - يؤدي التحميل الجانبي إلى إتلاف الشفاه بشكل غير متساو. إصلاح المحاذاة قبل إعادة الختم.
• مادة مانعة للتسرب غير ملائمة للبيئة - قم بترقية مادة مانعة للتسرب لتتناسب مع درجة حرارة التشغيل الفعلية والتعرض للمواد الكيميائية.

متى يجب استبدال أسطوانة الهواء بالكامل أم إصلاحها؟

ليست كل مشكلة في الأسطوانة تتطلب استبدالًا كاملاً. تتوفر مجموعات مانعات التسرب لأحجام أسطوانات ISO القياسية على نطاق واسع وغير مكلفة - وعادةً ما يكلف استبدال موانع التسرب في أسطوانة التجويف مقاس 63 مم أقل من 20 دولارًا في أجزاء ، مقابل 80 دولارًا - 250 دولارًا للأسطوانة المكافئة الجديدة. لكن استبدال الختم لا يكون مجديًا إلا إذا كانت المكونات الأخرى لا تزال في حالة صالحة للخدمة.

الإصلاح هو الاختيار الصحيح عندما:

• تجويف البرميل أملس وفي حدود التسامح (بدون تسجيل أو تآكل)
• قضيب المكبس مستقيم وسطحه سليم
• أغطية النهاية خالية من الشقوق والخيوط في حالة جيدة
• ألا تتجاوز الأسطوانة 50% تقريبًا من عمرها التشغيلي المتوقع
• قطع الغيار المتطابقة تستغرق وقتًا طويلاً ولا يمكن أن ينتظر الإنتاج

استبدل الاسطوانة عندما:

• تم تسجيل أو تآكل تجويف البرميل - ستفشل الأختام الجديدة بسرعة على سطح التجويف التالف
• القضيب منحني، أو محزز بعمق، أو أقل من الحد الأدنى للقطر - لا يمكن إصلاح القضبان بشكل موثوق في الميدان
• يتم تجريد خيوط غطاء النهاية أو يتم تشقق أغطية النهاية
• تم إصلاح الأسطوانة عدة مرات وما زالت تتعطل خلال فترات زمنية قصيرة — يشير نمط الفشل المتكرر إلى وجود مشكلة نظامية (أسطوانة خاطئة للتطبيق) لن يحل الإصلاح
• الأسطوانة ذات حجم غير قياسي أو قديم حيث لم تعد مجموعات الختم متوفرة

قبل طلب استبدال، قم بتوثيق مواصفات الأسطوانة الموجودة بالكامل: قطر التجويف، وطول الشوط، ونمط التثبيت (قضيب التعادل، أو الجسم الجانبي، أو الجسم الدائري)، وحجم المنفذ وموقعه، ونوع خيط نهاية القضيب، وأي ميزات خاصة (الفولاذ المقاوم للصدأ، المكبس المغناطيسي، مواصفات غرفة الأبحاث). سوف يتطلب طلب أسطوانة ذات موضع منفذ خاطئ أو نوع نهاية قضيب تعديلًا ميكانيكيًا إضافيًا وتأخير الإصلاح بشكل أكبر.
