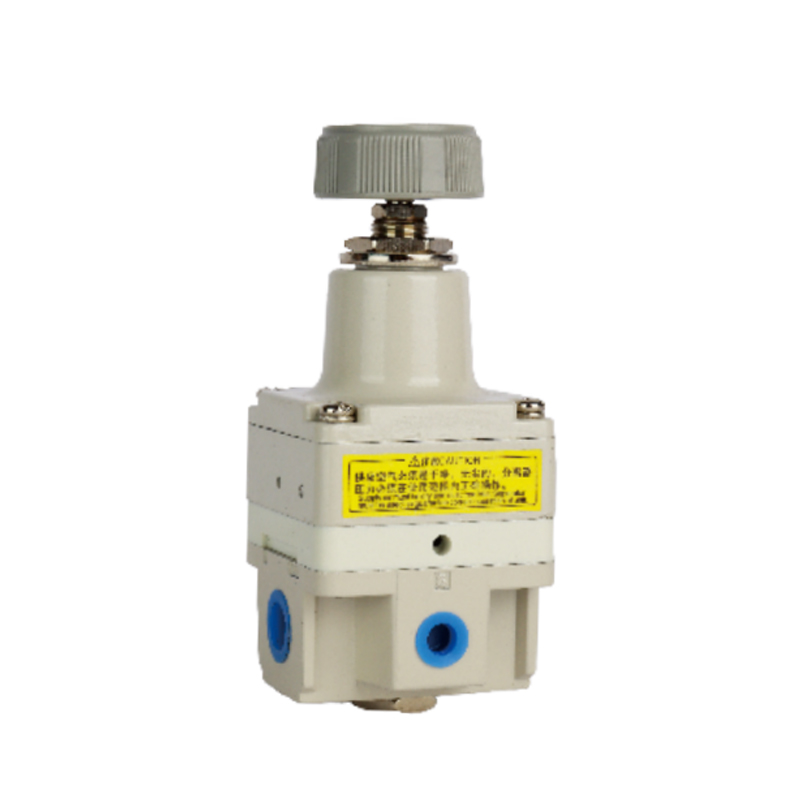

صمام تخفيض الضغط الدقيق من سلسلة IR
  • صمام تخفيض الضغط الدقيق من سلسلة IR
منظم الدقة

صمام تخفيض الضغط الدقيق من سلسلة IR

تم تصميم صمام تخفيض الضغط الدقيق من سلسلة IR لتلبية متطلبات التحكم في الضغط عالية الدقة لأنظمة السوائل الصناعية. إنه يحقق خرج ضغط مستقر من خلال الهيكل الأمثل وهو عنصر التحكم الأساسي للدوائر الهوائية والهيدروليكية الدقيقة.

1. أداء ممتاز لتثبيت الضغط

يعمل التصميم الديناميكي لقلب الصمام وهيكل الاختناق معًا لضمان أن يكون لضغط الخرج انحراف بسيط جدًا عن القيمة المحددة؛ وتكون الاستجابة الديناميكية لتقلبات الضغط في اتجاه مجرى النهر سريعة، مما يؤدي إلى تحسين دقة التحكم في النظام بشكل كبير.

2. قدرة ممتازة على التكيف مع ظروف العمل

في ظل ظروف تقلبات ضغط المدخل أو تغيرات خطوة التدفق، يمكن لآلية تعويض تدفق الضغط أن تحافظ بشكل فعال على اتساق ضغط الخرج وتضمن التشغيل المستمر والمستقر للنظام.

3. قدرة تدفق واسعة النطاق

تم تحسين تكوين قناة التدفق من خلال ديناميكيات الموائع للحفاظ على خصائص الضغط الخطي ضمن نطاق التدفق المقدر، وتقليل تداخل تقلبات الحمل على أداء تثبيت الضغط، والتكيف مع ظروف العمل الديناميكية.

4. التصميم المتكامل المعياري

إنه يوفر واجهات تركيب متعددة المحاور وهياكل قوسية مدمجة، ويدعم تكامل جزيرة الصمام أو النشر المستقل، ويبسط بشكل كبير تعقيد بناء مسار الغاز ويحسن استخدام المساحة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:لا يوجد مقال تالي

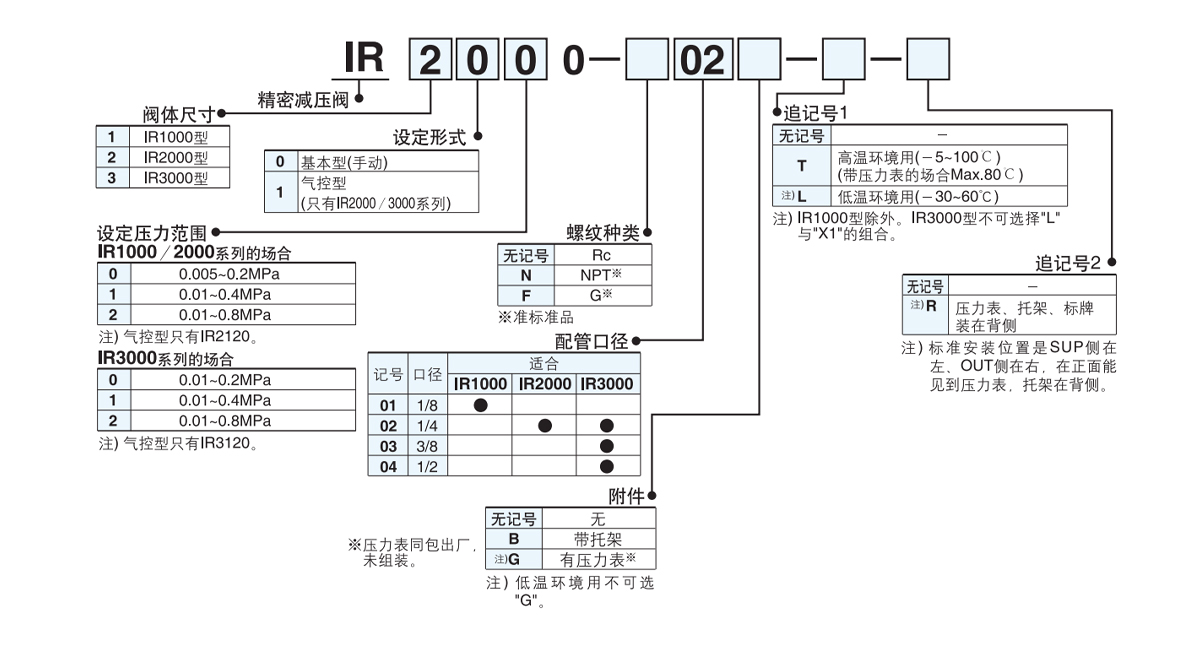

  • نموذج النوع الأساسي نوع يتم التحكم فيه بالهواء
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    أقصى ضغط العرض ماكس.1.0MPa
    الحد الأدنى لضغط العرض الملاحظة 1) ضبط الضغط على 0.05 ميجا باسكال ضبط الضغط 0.1MPa ضبط الضغط على 0.05 ميجا باسكال ضبط الضغط 0.1MPa
    ضبط نطاق الضغط
    IR1000:
    0.005 ~ 0.2MPa
    IR1010:
    0.01 ~ 0.4MPa
    IR1020:
    0.01 ~ 0.8MPa
    إير2000:
    0.005 ~ 0.2MPa
    الأشعة تحت الحمراء 2010:
    0.01 ~ 0.4MPa
    الأشعة تحت الحمراء 2020:
    0.01 ~ 0.8MPa
    IR3000:
    0.01 ~ 0.2MPa
    IR3010:
    0.01 ~ 0.4MPa
    IR3020:
    0.01 ~ 0.8MPa     		0.01 ~ 0.8MPa 0.01 ~ 0.8MPa
    ضغط إشارة الإدخال الملاحظة 2) —— 0.01 ~ 0.8MPa 0.01 ~ 0.8MPa
    ملاحظة الحساسية 3)) في حدود 0.2% من القيمة الكاملة
    ملاحظة التكرار 3) ضمن ±0.5% من النطاق الكامل
    الملاحظة الخطية 4) —— ضمن ±1% من النطاق الكامل
    استهلاك الهواء ملاحظة 5)
    (عند ضغط العرض 1.0 ميجا باسكال)     		في حدود 4.4 لتر/دقيقة (ANR) في حدود 4.4 لتر/دقيقة (ANR) في حدود 11.5 لتر/دقيقة (ANR) في حدود 4.4 لتر/دقيقة (ANR) في حدود 11.5 لتر/دقيقة (ANR)
    قطر الاتصال آر سي 1/8 آر سي 1/4 آر سي 1/4,3/8,1/2 آر سي 1/4 آر سي 1/4,3/8,1/2
    قطر اتصال مقياس الضغط آر سي 1/8 (2 locations)
    درجة الحرارة المحيطة ودرجة حرارة السوائل -5 إلى 60 درجة مئوية (بدون تجميد)
    الوزن (كجم) 0.14 0.30 0.64 0.35 0.71
    ملاحظة 1) الشرط هو عدم وجود تدفق على جانب الإخراج. يجب أن يكون الحد الأدنى لفرق الضغط عن الضغط المحدد 0.05 ميجا باسكال لموديلات IR1000 وIR2000، و0.1 ميجا باسكال لموديلات IR3000.
    ملاحظة 2) ينطبق فقط على الأنواع التي يتم التحكم فيها بالهواء المضغوط IR2120 وIR3120؛ يتم استبعاد الأنواع الأساسية.
    ملاحظة 3) لا تشمل القيم المميزة التغيرات طويلة المدى أو التغيرات في درجات الحرارة.
    ملاحظة 4) يشير إلى خطية ضغط الخرج بالنسبة لضغط إشارة الإدخال.
    ملاحظة 5) كمية الهواء التي يتم تصريفها بشكل متكرر إلى الغلاف الجوي من خلال فتحة التهوية أو منفذ العادم.
