ما هي اسطوانة الهواء؟ الأنواع والاستخدامات وكيفية عملها

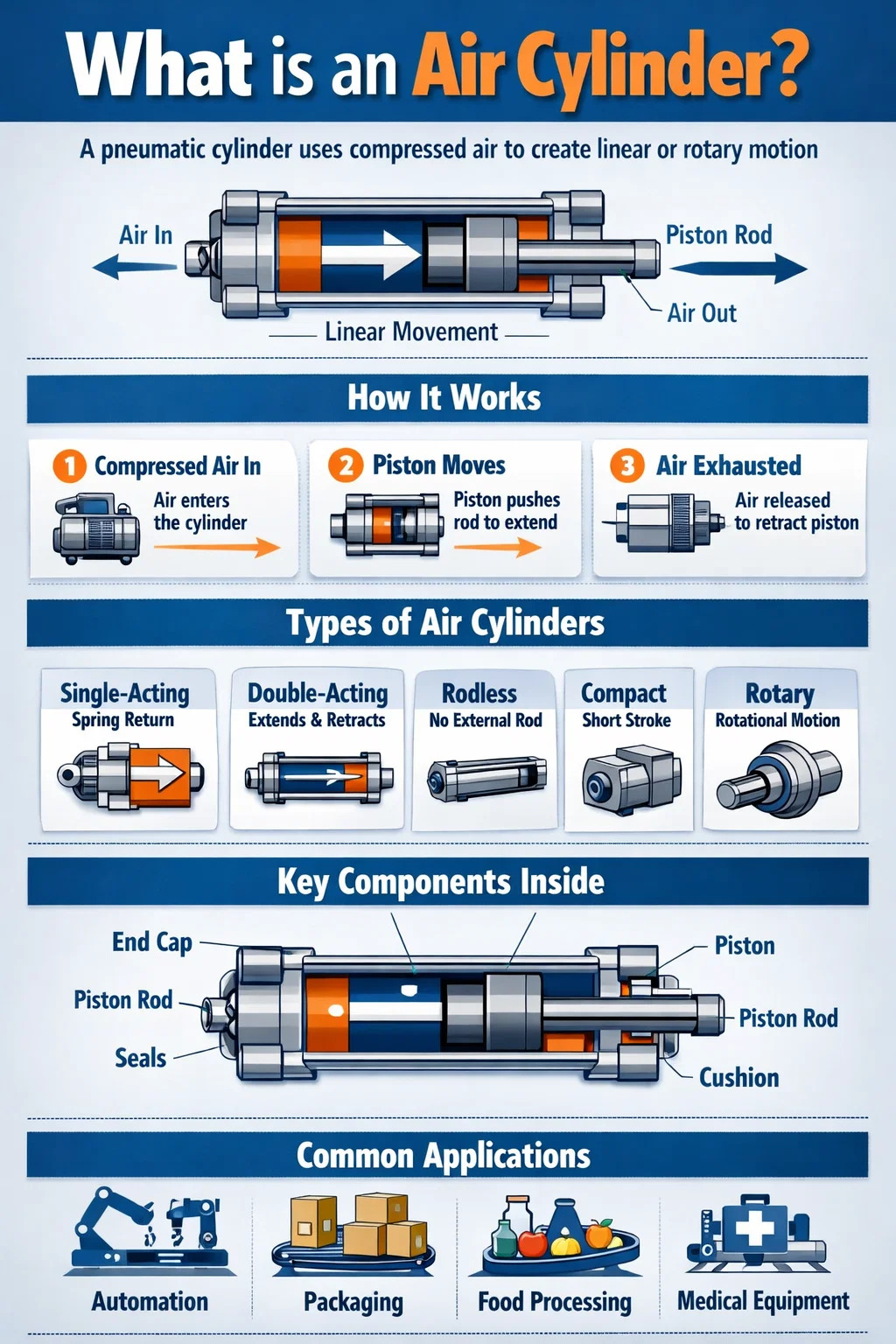

ما هي اسطوانة الهواء؟

ان اسطوانة الهواء — وتسمى أيضًا أسطوانة الهواء — عبارة عن جهاز ميكانيكي يستخدم الهواء المضغوط لإنتاج حركة وقوة خطية أو دوارة. إنه يحول الطاقة الكامنة المخزنة في الهواء المضغوط إلى عمل ميكانيكي متحكم فيه. بعبارات أبسط: تقوم بدفع الهواء المضغوط إلى الداخل، وتدفع الأسطوانة شيئًا ما - مشبك، أو مكبس، أو صمام، أو باب - بكمية محددة ومتكررة من القوة.

تعد أسطوانات الهواء من بين المحركات الأكثر استخدامًا في الأتمتة الصناعية. تظهر في خطوط التجميع، وآلات التعبئة والتغليف، وتصنيع السيارات، وتجهيز الأغذية، والمعدات الطبية، وعدد لا يحصى من الأنظمة الأخرى. تأتي شعبيتها من مزيج من البساطة والتكلفة المنخفضة والسرعة العالية والنظافة المتأصلة مقارنة بالبدائل الهيدروليكية.

تتكون الأسطوانة الهوائية القياسية من برميل أسطواني، ومكبس، وقضيب مكبس، وأغطية طرفية، وأختام، ومنافذ لدخول الهواء والخروج. عندما الهواء المضغوط — عادة في 60 إلى 120 رطل لكل بوصة مربعة (4 إلى 8 بار) في معظم البيئات الصناعية - يدخل إلى جانب واحد من المكبس، ويخلق فرق ضغط يدفع المكبس والقضيب المتصل به في اتجاه واحد. يؤدي إطلاق الهواء أو إعادة توجيهه إلى عكس الحركة أو سحبها.

ظلت هذه الآلية الأساسية دون تغيير إلى حد كبير لأكثر من قرن من الزمان، إلا أن التصنيع الحديث قام بتحسين أسطوانات الهواء لتعمل بتفاوتات تقاس بالميكرومتر، وعمر الدورة يتجاوز 20 مليون ضربة ، وأوقات الاستجابة بأسرع ما يمكن ببضعة مللي ثانية.

كيف تعمل اسطوانة الهواء: الميكانيكا الأساسية

إن فهم كيفية عمل أسطوانة الهواء يتطلب النظر إلى الضغط والمساحة والقوة معًا. يتم تحديد قوة الخرج التي تنتجها الأسطوانة من خلال صيغة مباشرة:

القوة (F) = الضغط (P) × المساحة (A)

على سبيل المثال، تحتوي الأسطوانة التي يبلغ قطر تجويفها 50 مم على مساحة مكبس تبلغ حوالي 19.6 سم². عند ضغط إمداد يبلغ 6 بار (87 رطل لكل بوصة مربعة)، فإنه ينتج قوة دفع نظرية تقريبًا 1178 نيوتن (حوالي 265 رطلاً) . القوة في العالم الحقيقي أقل قليلاً بسبب الاحتكاك ومقاومة الختم، وعادةً ما تكون حوالي 80-90% من القيمة النظرية.

عملية خطوة بخطوة

1. يقوم الضاغط بتوليد وتخزين الهواء المضغوط في خزان الخزان.
2. يقوم صمام التحكم الاتجاهي (عادةً صمام 4/2 أو 5/2) بتوجيه الهواء إلى المنفذ المناسب في الأسطوانة.
3. يدخل الهواء المضغوط إلى غرفة الأسطوانة ويدفع باتجاه وجه المكبس.
4. يتحرك المكبس، ويدفع القضيب إلى الخارج (شوط التمديد).
5. يتحول الصمام، ويرسل الهواء إلى الجانب الآخر ويستنزف الحجرة الأولى.
6. يتراجع المكبس إلى موضع البداية.

يتم التحكم في السرعة عن طريق صمامات التحكم في التدفق (وتسمى أيضًا الصمامات الإبرة أو صمامات الخانق)، والتي تحد من سرعة دخول الهواء أو خروجه من غرفة الأسطوانة. تعمل ميزات التبطين المدمجة في الأغطية الطرفية على إبطاء المكبس بالقرب من نهاية الشوط لمنع الضرر الناتج عن الصدمات - وهو اعتبار مهم عندما تكون الأحمال ثقيلة أو تكون الأشواط طويلة.

أنواع اسطوانات الهواء واختلافاتها

ليست كل الأسطوانات الهوائية متشابهة. يعتمد النوع المحدد لأي تطبيق على الحركة المطلوبة، والمساحة المتاحة، وخصائص الحمل، والظروف البيئية. فيما يلي الفئات الأكثر استخدامًا:

اسطوانات أحادية الفعل

تستخدم الأسطوانة أحادية الفعل الهواء المضغوط لتحريك المكبس في اتجاه واحد فقط. تتم حركة العودة بواسطة زنبرك داخلي أو حمل خارجي (الجاذبية، على سبيل المثال). تحتوي هذه الأسطوانات على منفذ جوي واحد فقط. إنها أبسط، وتستخدم كمية أقل من الهواء في كل دورة، وهي مثالية للتثبيت والختم والتثبيت في التطبيقات التي تكون فيها قوة العمل مطلوبة فقط في اتجاه واحد. تتراوح أحجام التجويف الشائعة من 8 ملم إلى 100 ملم ، مع أطوال السكتة الدماغية التي تصل عادةً إلى 200 مم بسبب قيود الزنبرك.

اسطوانات مزدوجة المفعول

النوع الأكثر استخدامًا في الأتمتة الصناعية. تستخدم الأسطوانة مزدوجة الفعل الهواء المضغوط لكل من ضربات التمديد والسحب. يسمح منفذا الهواء - واحد على كل جانب من المكبس - بالتحكم المستقل في كل اتجاه. يوفر هذا قوة قوية في كلا الاتجاهين، مما يجعله مناسبًا للدفع والسحب والرفع والضغط وأي تطبيق يتطلب تحكمًا نشطًا في حركة العودة. يمكن أن تتراوح أحجام التجويف من من 6 ملم إلى أكثر من 500 ملم ، ويمكن أن تمتد الضربات إلى عدة أمتار في التصاميم المتخصصة.

اسطوانات بدون قضبان

بدلاً من قضيب المكبس التقليدي الذي يمتد من أحد طرفيه، تنقل الأسطوانة الخالية من القضبان الحركة من خلال اقتران ميكانيكي أو مغناطيسي على طول الجزء الخارجي من برميل الأسطوانة. يتطلب هذا التصميم تقريبًا نصف طول التثبيت من أسطوانة تقليدية لنفس الشوط، مما يجعلها ذات قيمة في المساحات الضيقة. الأسطوانات الخالية من القضبان شائعة في أنظمة الالتقاط والمكان، والأتمتة العملاقة، والطاولات المنزلقة.

اسطوانات مدمجة وقصيرة الشوط

تسمى أيضًا الأسطوانات المسطحة أو الأسطوانات المسطحة، وهي مصممة للضربات القصيرة جدًا - غالبًا 1 ملم إلى 50 ملم - في الأماكن الضيقة. إن عامل الشكل المنخفض يجعلها المفضلة في تصنيع الإلكترونيات، والتعامل مع ثنائي الفينيل متعدد الكلور، وتجميع الأجهزة الطبية حيث تكون المساحة في أعلى مستوياتها.

المحركات الدوارة

في حين أن معظم الناس يربطون أسطوانات الهواء بالحركة الخطية، فإن المحركات الهوائية الدوارة تحول الهواء المضغوط إلى حركة زاوية. يتم استخدامها لتدوير الصمامات أو وضع الأجزاء أو قيادة جداول الفهرس. زوايا الدوران المشتركة هي 90 درجة، 180 درجة، و 270 درجة ، على الرغم من وجود إصدارات التدوير المستمر أيضًا.

اسطوانات جنبا إلى جنب

اسطوانتين متصلتين على التوالي وتشتركان في نفس قضيب المكبس. يؤدي هذا التكوين إلى مضاعفة قوة الخرج تقريبًا دون زيادة قطر التجويف - وهو مفيد عند الحاجة إلى قوة عالية ولكن قطر التثبيت مقيد.

اسطوانات متعددة المواضع

توفر الأسطوانات القياسية وضعين: ممتدة بالكامل ومنسحبة بالكامل. تجمع الأسطوانات متعددة المواضع (أو متعددة المراحل) بين أسطوانتين أو أكثر لتحقيق ثلاثة أو أربعة مواضع منفصلة على طول الشوط. يعد هذا مفيدًا لعمليات الفهرسة وتحديد موضع الأجزاء والتجميع التي تتطلب نقاط توقف متعددة دون التحكم المؤازر.

المكونات الرئيسية داخل اسطوانة هوائية

يتم تصنيع كل أسطوانة هواء - بغض النظر عن نوعها أو حجمها - من عدة مكونات مهمة. يساعد فهم هذه الأجزاء عند تحديد الأسطوانة أو صيانتها أو استكشاف الأخطاء وإصلاحها في الحقل.

• برميل (أنبوب اسطوانة): الجسم الرئيسي الذي يحتوي على المكبس ويوجه حركته. عادة ما تكون مصنوعة من سبائك الألومنيوم أو الفولاذ المقاوم للصدأ أو أنابيب الصلب الكربوني مع سطح داخلي مصقول بدقة. عادةً ما يتم الاحتفاظ بخشونة السطح عند Ra 0.4–0.8 ميكرومتر لتقليل تآكل الختم.
• المكبس: المكون على شكل قرص الذي يفصل بين غرفتي الهواء داخل البرميل. ينقل الضغط الهوائي إلى قوة ميكانيكية على القضيب. تحمل المكابس حلقات دائرية أو أختام شفة لمنع تسرب الهواء بين الغرف.
• قضيب المكبس: عمود فولاذي دقيق الأرض (غالبًا ما يكون مطلي بالكروم أو مؤكسد بشدة) متصل بالمكبس ويمتد من خلال أحد الغطاءين الطرفيين أو كليهما. تم تحديد حجم قطر القضيب لمقاومة الانبعاج تحت حمل الضغط - عادةً باستخدام صيغة انبعاج عمود أويلر لضربات أطول.
• قبعات النهاية (الرأس والغطاء): أغلق طرفي البرميل. يحتوي غطاء نهاية جانب القضيب (الرأس) على ختم القضيب وختم الممسحة. قد يشتمل غطاء الطرف الأعمى (الغطاء) على صمامات وسادة ومنافذ هواء.
• الأختام: ربما تكون المكونات الأكثر أهمية للصيانة. تمنع أختام المكبس التسرب عبر الحجرة؛ تمنع أختام القضيب التسرب الخارجي؛ تعمل أختام المساحات (وتسمى أيضًا أختام الكاشطة) على منع دخول الغبار والملوثات. تشمل مواد الختم الشائعة NBR (النتريل)، والبولي يوريثين، وPTFE، والفيتون - كل منها مناسب لنطاقات درجات الحرارة والوسائط المختلفة.
• صمامات الوسادة: صمامات إبرة قابلة للتعديل مدمجة في الأغطية الطرفية والتي تحبس جيبًا هوائيًا صغيرًا أمام المكبس بالقرب من نهاية الشوط، مما يؤدي إلى إبطائه تدريجيًا. بدون توسيد، يمكن للأسطوانات التي تعمل بسرعة عالية مع أحمال ثقيلة أن تولد قوى تصادم تتجاوز 10 كيلو نيوتن مما يسبب تآكلًا مبكرًا أو تلفًا هيكليًا.
• محمل القضيب (البطانة): سطح محمل منخفض الاحتكاك في غطاء طرف الرأس يوجه القضيب ويمتص الأحمال الجانبية. غالبًا ما تكون مصنوعة من البرونز الملبد أو بوليمر ذاتي التشحيم من نوع IGUS.
• أجهزة استشعار الموضع / المفاتيح المغناطيسية: تشتمل العديد من الأسطوانات على أخدود خارجي لتركيب مفاتيح القصب أو أجهزة استشعار تأثير هول التي تكتشف المغناطيس المدمج في المكبس. توفر هذه الإشارات ردود فعل موضعية - إشارات ممتدة بالكامل أو مسحوبة بالكامل - دون أي اختراق لجسم الأسطوانة.

المواصفات الأساسية التي يجب فهمها عند اختيار أسطوانة الهواء

يعد اختيار الأسطوانة الهوائية المناسبة للتطبيق أكثر دقة مما يبدو للوهلة الأولى. يمكن أن يؤدي الحصول على مواصفات خاطئة إلى قوة غير كافية، أو فشل الختم المبكر، أو انبعاج القضيب، أو أوقات الدورة السيئة. فيما يلي المعلمات الأكثر أهمية:

قطر تتحمل

القطر الداخلي للبرميل. هذا هو المحدد الأساسي لقوة الإخراج. تتبع أحجام التجويف القياسية ISO 6432 (لقطر التجويف 8-25 مم) وISO 15552 (لقطر 32-320 مم). تشمل الأحجام الشائعة 12، 16، 20، 25، 32، 40، 50، 63، 80، 100، 125، 160، و 200 ملم. التجويف الأكبر يعني المزيد من القوة عند نفس الضغط ولكن أيضًا المزيد من استهلاك الهواء لكل دورة.

طول السكتة الدماغية

المسافة الإجمالية لقضيب المكبس من المنسحب بالكامل إلى الممتد بالكامل. غالبًا ما تتوفر الخطوط القياسية بزيادات قدرها 25 مم، على الرغم من شيوع الأطوال المخصصة. تزيد الأشواط الأطول من خطر انبعاج القضيب وتتطلب التحقق من معدل حمل انثناء الأسطوانة مقابل قوة الضغط المطبقة.

ضغط التشغيل

يتم تصنيف معظم الأسطوانات الهوائية الصناعية لـ 1 إلى 10 بار (14.5 إلى 145 رطل لكل بوصة مربعة) ضغط العمل. مصدر الهواء الأكثر شيوعًا هو 6-7 بار. تأكد دائمًا من الحد الأقصى لضغط التشغيل للأسطوانة قبل التثبيت - فتجاوزه يمكن أن يؤدي إلى تمزق الأختام أو تشوه الأغطية الطرفية.

قطر القضيب ومقاومة التواء

بالنسبة لأحمال الضغط (الدفع)، يجب فحص القضيب للتأكد من عدم انبعاجه، خاصة عند الضربات الطويلة. يعتمد حمل الضغط الآمن على قطر القضيب، وطول الإبزيم الحر، وتكوين التركيب. لا يجوز التعامل مع الأسطوانة التي تحتوي على قضيب مقاس 20 مم بطول حر 800 مم إلا بأمان 3-4 كيلو نيوتن في الضغط — أقل بكثير من قوة المكبس النظرية.

درجة حرارة التشغيل

تعمل الأسطوانات القياسية المزودة بأختام NBR بين -20 درجة مئوية و80 درجة مئوية . لدرجات الحرارة المرتفعة (حتى 200 درجة مئوية)، يلزم استخدام أختام Viton أو PTFE. تستخدم متغيرات المواد الغذائية وغرف الأبحاث مواد خاصة ومعالجات سطحية للوفاء بالمعايير الصحية ومعايير التلوث.

نمط التركيب

إن كيفية تركيب الأسطوانة على إطار الآلة لها آثار مهمة على توزيع الحمل ومواءمته. تتضمن أنماط التثبيت الشائعة ما يلي:

• جبل القدم / شفة: تركيب جامد وثابت. الأفضل للأحمال الخطية النقية بدون اختلاف زاوي.
• جبل Clevis (المحور الخلفي): يسمح للأسطوانة بالدوران، واستيعاب الأحمال التي تغير الزاوية أثناء الشوط.
• جبل مرتكز الدوران: محاور من الجانب، مناسبة للتطبيقات الثقيلة مع حركة زاوية كبيرة.
• ملحقات نهاية القضيب: تسمح عيون القضيب الكروية أو أطراف القضيب عند الطرف بالمحاذاة الزاوية عند نقطة اتصال الحمل.

حيث يتم استخدام أسطوانات الهواء: تطبيقات العالم الحقيقي

تظهر الأسطوانات الهوائية في كل صناعة تقريبًا تتضمن حركة آلية. إن سرعتها وبساطتها ونظافتها (هواء العادم هو مجرد هواء وليس زيت) تجعلها المحرك المفضل في بيئات لا حصر لها.

أتمتة التصنيع والتجميع

في مصانع السيارات، تعمل الأسطوانات الهوائية على تشغيل تركيبات اللحام الآلية، ومشابك الأجزاء، وأدوات الضغط، ومحولات النقل. قد يحتوي خط التجميع الواحد على مئات إلى آلاف أسطوانات الهواء التي تعمل بمعدلات دورة تبلغ 30 إلى 120 دورة في الدقيقة . إن إمكانية تكرار وضع الهواء - مع مواضع النهاية الصلبة - تجعلها موثوقة لإنتاج كميات كبيرة.

ماكينات التعبئة والتغليف

تعتمد آلات التعبئة، ورؤوس الأغطية، وأدوات وضع الملصقات، وأجهزة تركيب الكرتون، وسدادات الصناديق على أسطوانات هوائية للحركة السريعة والمتكررة. يقوم خط تعبئة الزجاجات الذي يعمل بسرعة 600 زجاجة في الدقيقة بتدوير أسطوانة التعبئة الخاصة به 10 مرات في الثانية - مما يضع متطلبات شديدة على عمر الختم ووقت استجابة الصمام.

تجهيز الأغذية والمشروبات

يتم استخدام الأسطوانات المصنوعة من الفولاذ المقاوم للصدأ ذات الأختام المتوافقة مع إدارة الغذاء والدواء (FDA) في تقسيم اللحوم وآلات المخابز ومعالجة الألبان وفرز الخضروات. تعد القدرة على غسل المعدات بالماء وعوامل التنظيف دون الإضرار بالمشغل ميزة بالغة الأهمية مقارنة بالبدائل الهيدروليكية في هذه البيئة.

المعدات الطبية والصيدلانية

تظهر الأسطوانات المتوافقة مع الغرفة النظيفة والمصنوعة من الألومنيوم المؤكسد أو الفولاذ المقاوم للصدأ مع أختام منخفضة إطلاق الغازات في آلات ضغط الأقراص، ومعدات تعبئة الحقن، وأجهزة التحليل التشخيصية. يجب أن تستوفي هذه الأسطوانات معايير التلوث الصارمة وغالبًا ما تعمل بها هواء بجودة الأجهزة تمت تصفيته إلى 0.01 ميكرومتر .

البناء والمعدات الثقيلة

في حين أن آلات البناء الكبيرة تستخدم في المقام الأول الأسطوانات الهيدروليكية لنسبة القوة إلى الحجم الفائقة، تظهر الأسطوانات الهوائية في مكابح الهواء للشاحنات والقطارات، والمطارق الهوائية، وأدوات التثبيت، وآليات تشغيل الأبواب. يمكن للهواء المضغوط عند ضغط 8-10 بار أن يولد قوى فرملة كافية لإيقاف شاحنة مفصلية تزن 40 طنًا بشكل موثوق في الظروف الرطبة والمتربة.

الطباعة والتعامل مع الورق

تستخدم مطابع الأوفست على شبكة الإنترنت، ومكابس تغذية الورق، وآلات تحويل الورق أسطوانات هوائية لضبط لفة القرص، وإلقاء/إيقاف الانطباع، والتحكم في نافورة الحبر، وآليات القابض. تتوافق سرعة التشغيل الهوائي مع سرعات التشغيل العالية للمطابع الحديثة - بعضها يعمل بسرعة أعلى 15000 ورقة في الساعة .

الآلات الزراعية

يستخدم المزارعون والرشاشات ومعدات الحصاد أسطوانات الهواء لإيقاف قياس البذور، وطي ذراع الرش، والتحكم في الباب الخلفي. تعد المتانة في البيئات الخارجية التي يتأرجح فيها الغبار والطين ودرجات الحرارة من -30 درجة مئوية في التخزين الشتوي إلى 50 درجة مئوية في العمليات الميدانية الصيفية مطلبًا أساسيًا للمكونات الهوائية الزراعية.

أسطوانات الهواء مقابل الأسطوانات الهيدروليكية مقابل المحركات الكهربائية

عندما يختار المهندسون نوع المحرك، فإنهم يقارنون الأسطوانات الهوائية ببديلين رئيسيين: الأسطوانات الهيدروليكية والمحركات الكهربائية (المراحل الخطية المؤازرة أو السائر). كل تقنية لديها نقطة حلوة مميزة.

كفاءة استخدام الطاقة في الأنظمة الهوائية - غالبًا ما يتم الاستشهاد بها في الجوار 10-15% بشكل عام عند حساب عدم كفاءة الضاغط، وخسائر التوزيع، وخسائر العادم - فإن هذا هو أهم نقاط الضعف في سياق التصنيع الحديث المراعي للطاقة. ومع ذلك، فإن انخفاض تكلفة الوحدة والموثوقية والتوافر الواسع النطاق للبنية التحتية للهواء المضغوط في المصنع ما زال يجعل الأسطوانات الهوائية هي الخيار العملي للتطبيقات عالية السرعة والقوة المعتدلة.

أصبحت المحركات الكهربائية ذات قدرة تنافسية متزايدة في التطبيقات التي تتطلب تحديد موضع متوسط ​​دقيق، أو التحكم في القوة، أو ملفات تعريف الحركة القابلة للبرمجة - وهي القدرات التي لا يمكن أن تتطابق مع الأسطوانات الهوائية القياسية دون إضافة صمامات متناسبة وأجهزة استشعار ردود الفعل، مما يزيد بشكل كبير من التعقيد والتكلفة.

الدائرة الهوائية: كيف تتصل أسطوانات الهواء بالنظام

ان air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

وحدة تحضير الهواء (FRL)

تعمل وحدة FRL — الفلتر والمنظم ووحدة التشحيم — على تكييف الهواء المضغوط قبل وصوله إلى الأسطوانة. يقوم الفلتر بإزالة الجسيمات والرطوبة؛ المنظم يحدد ضغط العمل. يضيف جهاز التشحيم (الذي يستخدم بشكل أقل شيوعًا اليوم مع أختام التشحيم الذاتي الحديثة) رذاذًا زيتيًا ناعمًا لحماية المكونات الداخلية. يعد تشغيل الأسطوانة بهواء متسخ أو رطب أو مضغوط بشكل غير صحيح هو السبب الرئيسي لفشل الختم المبكر.

صمامات التحكم الاتجاهية

صمامات اتجاهية تعمل بملف لولبي — عادةً تكوينات 5/2 أو 5/3 — التحكم في أي منفذ من الأسطوانة مزدوجة المفعول يستقبل هواء الإمداد وأي منفذ يخرج. أوقات الاستجابة 5-15 مللي ثانية تعتبر نموذجية لصمامات الملف اللولبي القياسية. قد تستخدم التطبيقات عالية السرعة صمامات يتم تشغيلها بشكل تجريبي أو من النوع القفاز للتبديل بشكل أسرع.

صمامات التحكم في التدفق

تعد أدوات التحكم في التدفق من خلال العداد هي الطريقة القياسية لتنظيم السرعة في الأسطوانات الهوائية. إنها تحد من تدفق العادم خارج الأسطوانة، مما يخلق ضغطًا خلفيًا يخفف ويتحكم في سرعة المكبس. يتم استخدام العداد (تقييد العرض) في مواقف محددة ولكن يمكن أن يسبب سرعة غير متناسقة مع الأحمال المختلفة.

منظمات الضغط وصمامات الأمان

تسمح منظمات نقطة الاستخدام الفردية لأسطوانات مختلفة في نفس النظام بالعمل عند ضغوط مختلفة - على سبيل المثال، قوة تثبيت لطيفة على جزء هش إلى جانب عملية ضغط عالية القوة. تعمل صمامات عادم الأمان على قطع إمداد الهواء إلى المناطق أو الآلات بأكملها في حالات التوقف في حالات الطوارئ، مما يؤدي إلى إطلاق الطاقة المخزنة بأمان.

المشاكل الشائعة في اسطوانات الهواء وكيفية تشخيصها

حتى الأسطوانات الهوائية المحددة جيدًا والمثبتة بشكل صحيح تواجه مشكلات بمرور الوقت. تؤدي معرفة أوضاع الفشل الأكثر شيوعًا إلى توفير وقت التشخيص ومنع التوقف غير المخطط له.

تسرب الهواء

عادة ما يمكن اكتشاف التسرب الخارجي حول قضيب المكبس أو تجهيزات المنفذ عن طريق الصوت أو عن طريق وضع الماء والصابون ومراقبة الفقاعات. يؤدي التسرب الداخلي بعد سدادة المكبس إلى زحف الأسطوانة أو فشلها في الاحتفاظ بوضعها تحت الحمل - وهو ما يمكن سماعه على شكل هواء يهرب عبر منفذ العادم عندما يُطلب من الأسطوانة الاحتفاظ بوضعها. استبدال الختم هو الإصلاح القياسي؛ تتوفر مجموعات الاستبدال لمعظم الأسطوانات المتوافقة مع معايير ISO.

حركة بطيئة أو غير متناسقة

غالبًا ما يكون سبب الأسطوانات البطيئة هو التدفق المقيد من مرشح مسدود، أو أنابيب صغيرة الحجم، أو التحكم في التدفق المغلق جزئيًا، أو صمام اتجاهي متآكل أو ملوث. تحقق من ضغط الإمداد عند منفذ الأسطوانة (وليس فقط عند الضاغط) - يعد انخفاض الضغط الكبير عبر الأنابيب الطويلة أو التركيبات الأصغر حجمًا أمرًا شائعًا في المصانع التي نما فيها نظام التوزيع بشكل عضوي على مر السنين.

تسجيل القضيب وتآكل الختم المبكر

الأحمال الجانبية - القوى المطبقة بشكل عمودي على محور الأسطوانة - تعمل على تسريع محمل القضيب وتآكل الختم. تم تصميم الاسطوانة للأحمال المحورية فقط. إذا كان التطبيق يُخضع القضيب للتحميل الجانبي، فيجب إضافة دليل خطي أو محمل خارجي لحمل الحمل خارج المحور. يتسبب الهواء الملوث (الجسيمات أو الماء) أيضًا في تآكل المواد الكاشطة داخل البرميل.

نهاية السكتة الدماغية والضرر الناتج عن الصدمة

عندما تصل الأسطوانة إلى نهاية شوطها ويؤثر المكبس على الغطاء النهائي بطاقة عالية، فإنه يولد موجات صدمية، وضوضاء، وضغطًا ميكانيكيًا. يعد ضبط صمامات الوسادة المدمجة (إدارة الإبرة في اتجاه عقارب الساعة لزيادة التقييد) هو الخطوة الأولى. إذا كانت الأسطوانة تفتقر إلى التوسيد، فيمكن إضافة ممتصات الصدمات الخارجية أو أدوات التحكم في التباطؤ القابلة للتعديل إلى الدائرة.

فشل الاسطوانة في التحرك

تشير الأسطوانة التي لا تتحرك على الإطلاق عادةً إلى: عدم وجود مصدر للهواء (الصمام لا يتحول، الخط المسدود، العازل المغلق)، أو توقف المكبس عن التآكل (وهو أمر شائع بعد التخزين الطويل بدون تزييت)، أو قضيب مكسور بسبب الحمل الجانبي الزائد أو الضغط الزائد. الفحص المنهجي - التحقق من الضغط في المنفذ، والتأكد من تبديل الصمام باستخدام مؤشر الملف اللولبي، ثم فحص الأسطوانة ميكانيكيًا - يعزل السبب بسرعة.

أفضل ممارسات صيانة الأسطوانات الهوائية

تم تصميم أسطوانات الهواء الحديثة بحيث تتطلب الحد الأدنى من الصيانة، ولكن "الحد الأدنى" ليس مثل "الصفر". يعمل أسلوب الصيانة الوقائية المنظم على إطالة عمر الخدمة بشكل كبير.

• حافظ على الهواء نظيفًا وجافًا: قم بتصريف الماء من خزان الضاغط والمرشحات بانتظام. قم بتركيب مجفف الهواء المبرد على الأنظمة الموجودة في البيئات الرطبة. نقطة الندى الضغط 3 درجات مئوية أو أقل في الاسطوانة هو هدف جيد. يتسبب الماء الموجود في الهواء المضغوط في حدوث تآكل داخل البرميل ويؤدي إلى تضخم موانع التسرب المطاطية.
• فحص حالة القضيب أسبوعيًا: تؤدي الخدوش الموجودة على سطح قضيب الكروم إلى إتلاف ختم القضيب عند كل تمريرة. قم بإزالة مصادر التلامس الميكانيكي مع القضيب (بقع اللحام، التركيبات المنحرفة) على الفور واستبدل القضبان المحززة قبل أن تدمر الختم.
• استبدال الأختام بشكل استباقي: تستبدل العديد من المصانع مجموعات ختم الأسطوانات على فترات زمنية محددة - عادةً كل 2 إلى 3 سنوات على المعدات ذات الدورة العالية - بدلاً من انتظار الفشل. عادةً ما تكلف فترات التوقف غير المخطط لها في خط الإنتاج أكثر بكثير من مجموعة أدوات الختم و30 دقيقة من العمل.
• التحقق من أجهزة التثبيت: يعمل الاهتزاز على فك البراغي والدبابيس وصواميل نهاية القضيب. يمكن أن يسمح الدبوس المحوري المرتخي للأسطوانة بالتحرك بشكل جانبي، مما يؤدي إلى توليد أحمال جانبية تعمل على تسريع التآكل. فحص عزم الدوران لأجهزة التثبيت ربع سنوي على المعدات ذات الدورة العالية أو عالية الاهتزاز.
• مراقبة الزحف أو انحراف الموضع: يجب ألا تنجرف الأسطوانة ذات الفعل المزدوج التي تحمل حمولة ثابتة. تشير التغيرات البطيئة في الموضع تحت الحمل إلى تجاوز ختم المكبس - وهي علامة تحذير من فشل وشيك قبل أن يصبح مصدر قلق يتعلق بالسلامة أو عيبًا في الجودة.
• احتفظ بالأسطوانات الاحتياطية أو مجموعات الختم في متناول اليد: بالنسبة لأسطوانات الإنتاج المهمة، فإن وجود وحدة احتياطية كاملة على الرف يقلل من متوسط وقت الإصلاح (MTTR) من ساعات إلى دقائق. يمكن الحصول على أسطوانات ISO القياسية من الموزعين المخزنين بسرعة، ولكن قد تستغرق الوحدات المخصصة أو المتخصصة فترات زمنية تصل إلى عدة أسابيع.

الابتكارات والاتجاهات في تكنولوجيا اسطوانة الهواء

على الرغم من أن المبدأ الأساسي للأسطوانة الهوائية لم يتغير، إلا أن الشركات المصنعة تواصل تحسين وتوسيع التكنولوجيا بطرق مفيدة.

استشعار الموقع المتكامل وIO-Link

توفر الآن أجهزة الاستشعار المتوافقة مع IO-Link والمجهزة بالأسطوانات القياسية تعليقات مستمرة للموقع، وتشخيصات (عدد الدورات، ودرجة الحرارة، وساعات التشغيل)، وتحديد المعلمات عبر واجهة رقمية مكونة من سلكين. يؤدي هذا إلى نقل الأسطوانة الهوائية من مشغل "غبي" إلى مكون ذكي في بنية Industry 4.0، مما يتيح الصيانة التنبؤية والمراقبة عن بعد دون إضافة أسلاك مخصصة.

علم الخصائص الهوائية النسبي

تعمل صمامات الضغط والتدفق النسبي، جنبًا إلى جنب مع محولات الطاقة الموضعية، على تمكين قوة الحلقة المغلقة والتحكم في موضع أسطوانات الهواء. على الرغم من أنها لا تتطابق مع دقة الأجهزة الكهربائية المؤازرة، إلا أن هذه الأنظمة يمكنها تحقيق إمكانية تكرار تحديد المواقع ± 0.1 ملم وتطبيق القوة الخاضعة للرقابة - وهي قدرات كانت تقتصر في السابق على المحركات الهيدروليكية أو الكهربائية. تظل التكلفة أعلى من أنظمة التشغيل/الإيقاف البسيطة للتشغيل والإيقاف، ولكنها أقل من الأنظمة الكهربائية المؤازرة الكاملة.

استعادة الطاقة وكفاءتها

يعد الهواء المضغوط باهظ الثمن، وعادةً ما يكون توليد 1 كيلووات من الأعمال الميكانيكية من الهواء المضغوط مكلفًا 7-8 مرات أكثر من نفس العمل من محرك كهربائي. وقد أدى ذلك إلى تطوير أنظمة تعزيز الضغط، ودوائر توفير الهواء التي تقطع الإمداد في منتصف الشوط، وأنظمة الاسترداد التي تلتقط طاقة العادم. أبلغت بعض الشركات المصنعة عن توفير الهواء بنسبة 30-50% في الدوائر المحسنة.

مواد خفيفة الوزن ومقاومة للتآكل

يعمل الألومنيوم المؤكسد عالي القوة، والبوليمرات المقواة بالألياف، والأسطوانات المصنوعة من الفولاذ المقاوم للصدأ على تقليل الوزن - وهو أمر مهم في التطبيقات التي يتم فيها تركيب الأسطوانة على جزء متحرك - مع تحمل المواد الكيميائية العدوانية، ورذاذ الملح، والتعرض الخارجي. تستخدم الأسطوانات الطبية الفولاذ المقاوم للصدأ المصقول كهربائيًا في جميع أنحاءها للتخلص من مصادر التلوث المحتملة.

التصغير

لقد أدى التقدم في التصنيع الدقيق وتكنولوجيا الختم إلى رفع الحد الأدنى لقطر التجويف القابل للاستخدام لأسطوانات الهواء المنتجة إلى 2.5 ملم ، مع ضربات قصيرة تصل إلى 1 ملم. تُستخدم هذه الأسطوانات الدقيقة في معدات التشخيص الطبي، والتعامل مع أشباه الموصلات، وتطبيقات التجميع الدقيق حيث يكون كل جرام ومليمتر مهمًا.
