صمام الإصبع من سلسلة VHK الموردون

الصفحة الرئيسية / المنتجات / مكونات التحكم الهوائي / صمام التحكم اليدوي / صمام الإصبع من سلسلة VHK

صمام الإصبع من سلسلة VHK صمام الإصبع من سلسلة VHK
  • صمام الإصبع من سلسلة VHK
  • صمام الإصبع من سلسلة VHK
صمام التحكم اليدوي

صمام الإصبع من سلسلة VHK

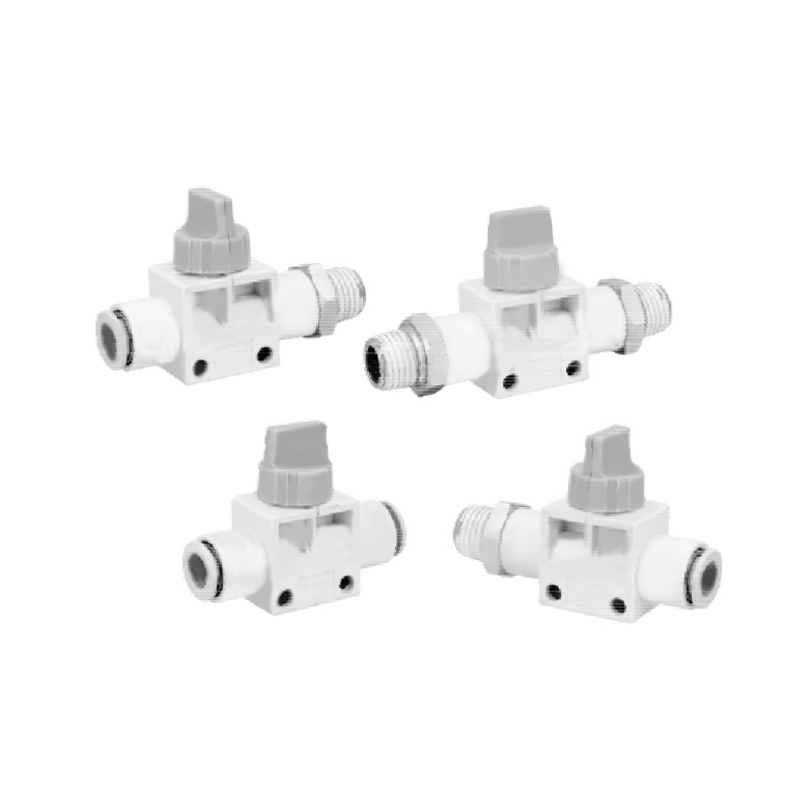

صمام الإصبع من سلسلة VHK هو عنصر تحكم هوائي مدمج، يركز على توفير وظائف تشغيل وإيقاف السوائل الأساسية الموثوقة وتبديل الاتجاه. يأخذ تصميمه في الاعتبار كلاً من التشغيل البديهي وقابلية النظام للتكيف، وهو مناسب لمجال التحكم الأساسي في السوائل الصناعية.

الميزات الأساسية هي:
أداء تدفق واسع النطاق - تحقق بنية قناة التدفق الداخلية نطاقًا واسعًا من سعة التدفق لتلبية متطلبات التدفق لوسائط الغاز المضغوط النموذجية.
ختم الإغلاق الإيجابي - تم اعتماد الهيكل الأساسي لصمام المقعد لضمان موثوقية الختم في الحالة المغلقة وتقليل خطر التسرب الداخلي.
توافق الواجهة المعيارية - يتم توفير سلسلة من واجهات مواصفات الأنابيب للتكيف مع معايير القطر الخارجي لخطوط الأنابيب الصناعية السائدة وتبسيط التكامل في الموقع.
آلية تحرير الضغط المتبقي - يتميز التكوين ثلاثي الاتجاهات المحدد بوظيفة تخفيف الضغط في الوضع الأوسط، والتي يمكنها تحرير الضغط المتبقي بشكل سلبي على جانب المشغل في الوضع المغلق.
تحسين التفاعل بين الإنسان والآلة - يحتوي المناول الدوار على علامة تشير إلى موضع واضحة، والتي تتوافق مع التشغيل الصناعي البديهي؛ تتبع ضربة الفتح والإغلاق منطق اتجاه الدوران القياسي.

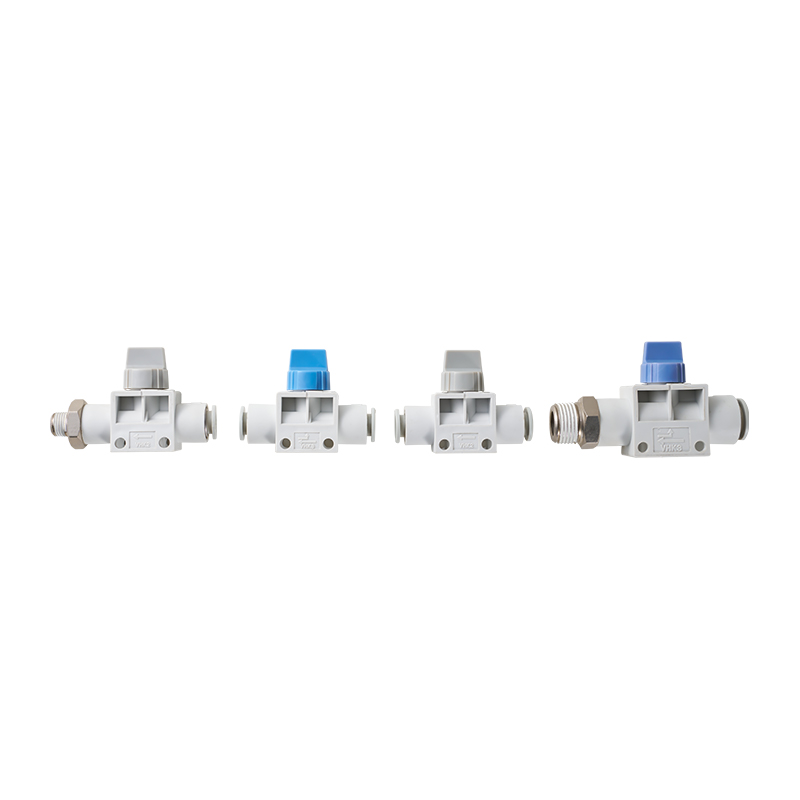

التعريف البصري الوظيفي - تمييز بصري سريع بين أنواع الصمامات ثنائية الاتجاه وثلاثية الاتجاه من خلال الترميز اللوني لجسم المشغل، حيث يشير اللون الرمادي إلى وظائف التشغيل/الإيقاف الأساسية ويشير اللون الأزرق إلى وظائف تبديل الاتجاه.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:صمام منزلق يدوي من سلسلة HSV
  • صمام صمام ذو 2/3 منفذ
    السوائل الهواء
    إثبات الضغط 1.5 ميجا باسكال
    الحد الأقصى لضغط التشغيل 1.0 ميجا باسكال
    نطاق ضغط التشغيل -100 كيلو باسكال
    درجة الحرارة المحيطة والسوائل من 0 إلى 60 درجة مئوية
    مادة الأنابيب القابلة للتطبيق نايلون، بولي يوريثين

  • ينطبق
    الأنابيب

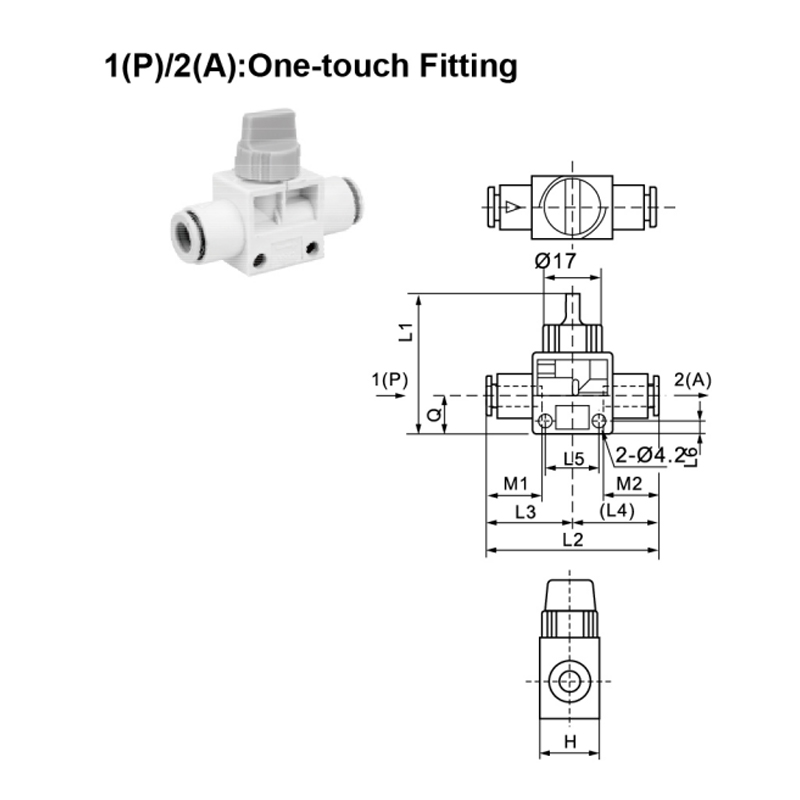

    (مم)     		نموذج H L1 L2 L3 L4 L5 L6 م1 م2 Q فعالة
    المنطقة
    (مم²)     		الوزن
    (ز)
    1(ع)ر
    2(أ)     		2(أ)R
    3(ص)
    1(ف) 2(أ)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

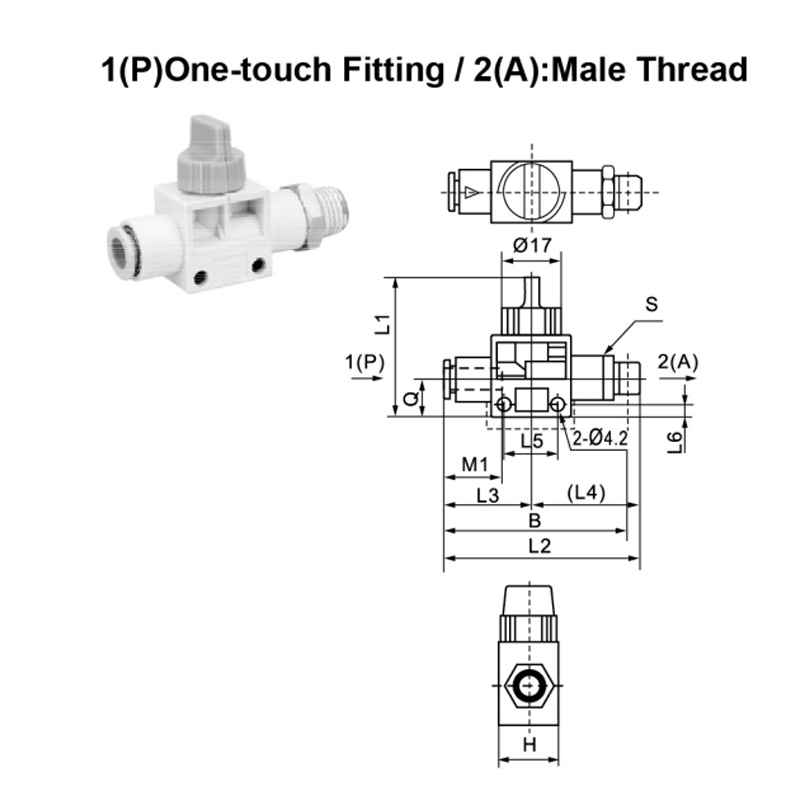

    اتصال
    الموضوع     		ينطبق
    الأنابيب
    (مم)     		نموذج H L1 L2 L3 L4 L5 L6 م1 Q فعالة Area
    (مم²)     		الوزن
    (ز)     		B S
    العرض
    عبر
    الشقق
    1(ف) 2(أ) 1ف)R2(أ) 2(أ)R3/R)
    م5 Ø4 C-VHK□-م5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-م5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2: 31.5 48.7 17.5 70 72

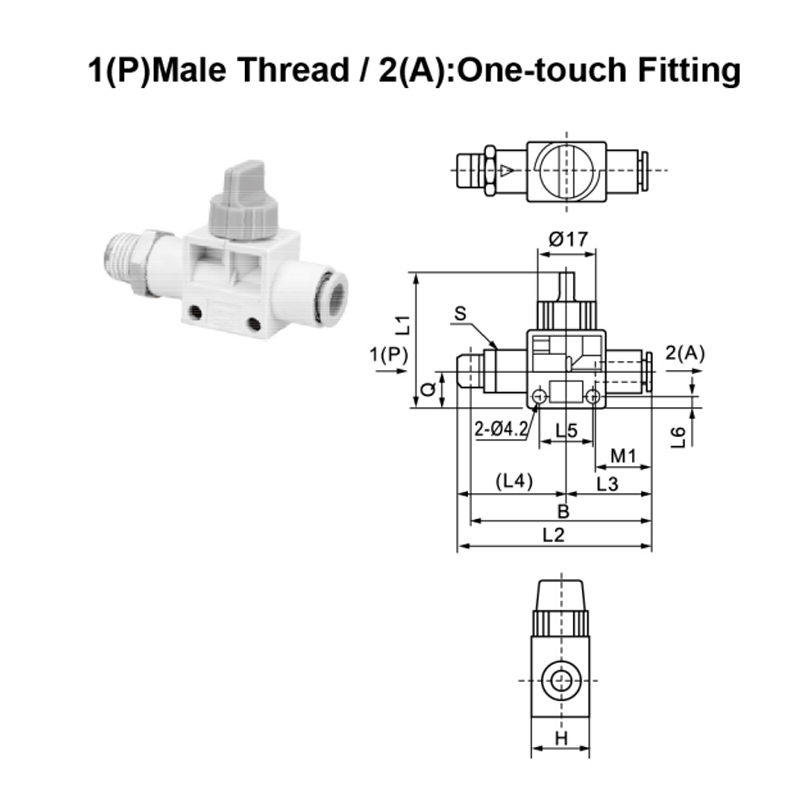

    ينطبق
    الأنابيب
    (مم)     		نموذج اتصال
    الموضوع
    2(أ)     		H L1 L2 L3 L4 L5 L6 م1 Q فعالة Area
    (مم²)     		الوزن
    (ز)     		B S
    العرض
    عبر
    الشقق
    1(ف) 1ف)R2(أ) 2(أ)R3/R)
    Ø4 C-VHK□-04F-م5 م5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-م5 م5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

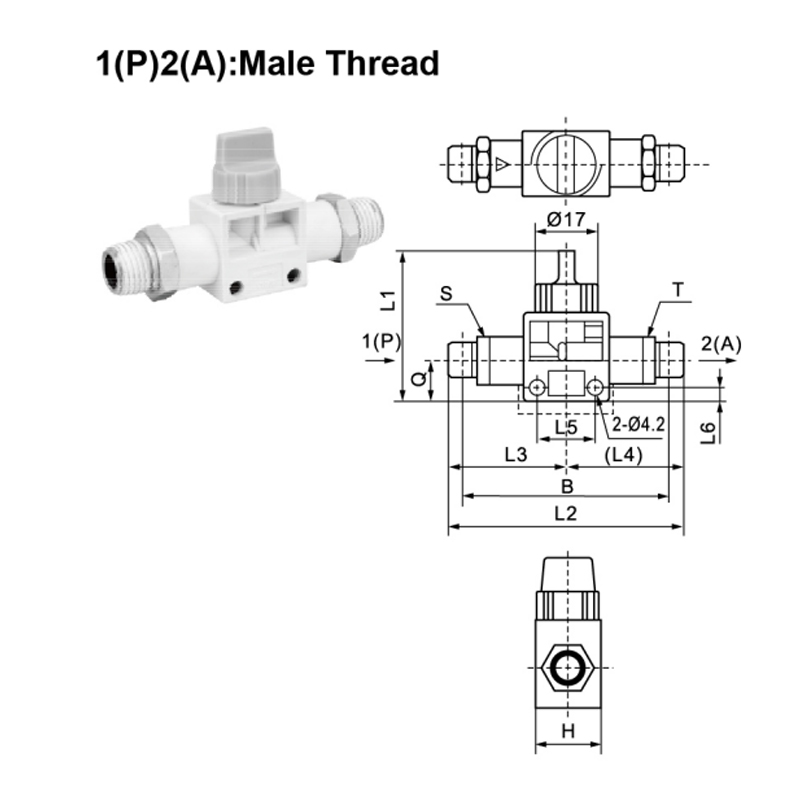

    اتصال Thread نموذج H L1 L2 L3 L4 L5 L6 Q فعالة Area
    (مم²)
    الوزن
    (ز)     		B S
    العرض
    عبر
    الشقق     		T
    العرض
    عبر
    الشقق
    1(ف) 2(أ) 1ف)R2(أ) 2(أ)R3R)
    م5 م5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 م5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
