صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي الموردون

الصفحة الرئيسية / المنتجات / مكونات التحكم الهوائي / صمام الملف اللولبي / صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي

صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي
  • صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي
  • صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي
  • صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي
  • صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي
صمام الملف اللولبي

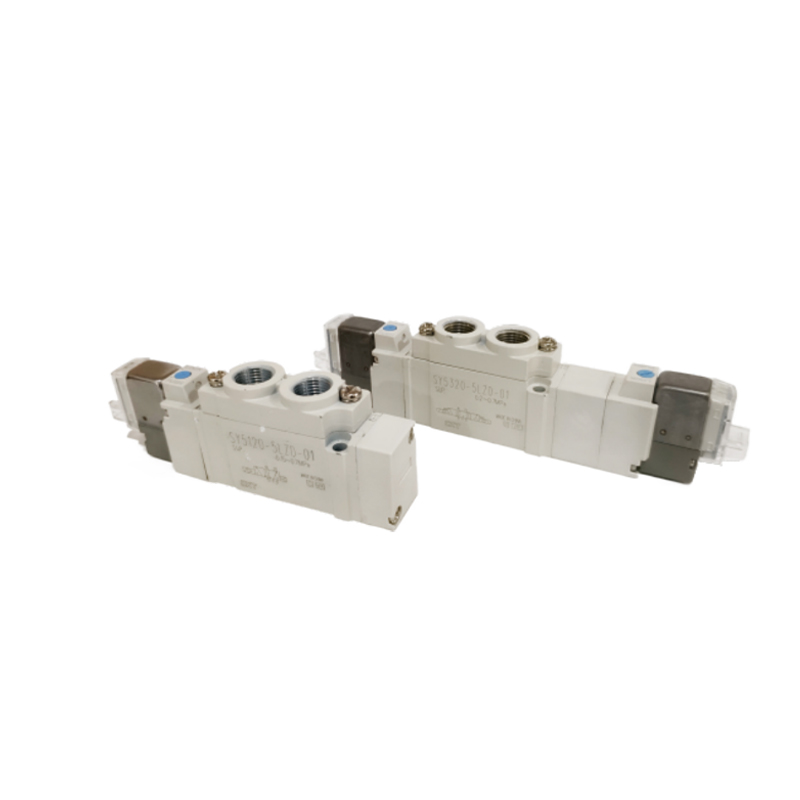

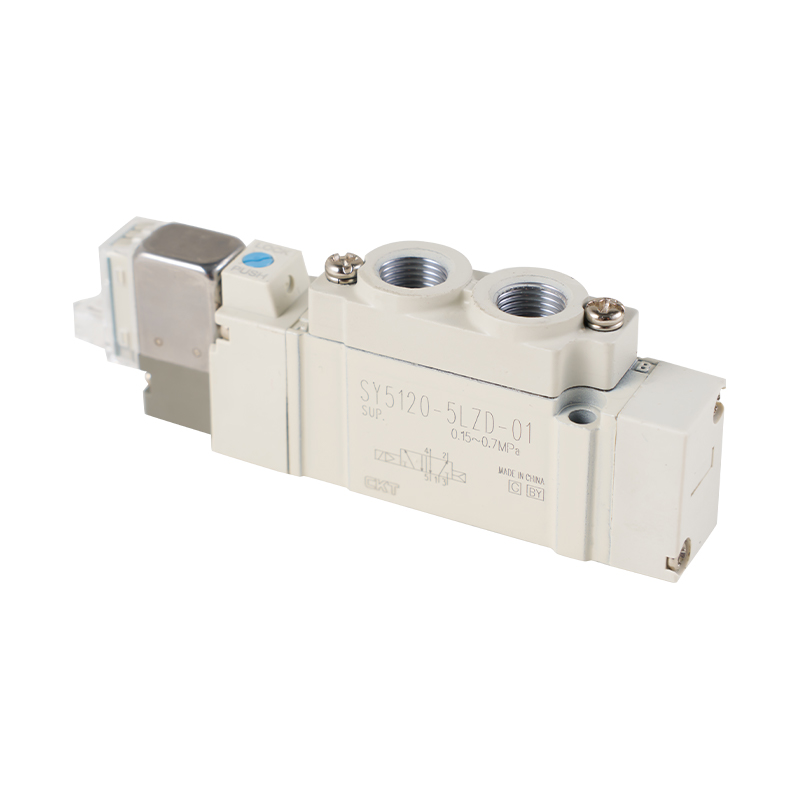

صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY نوع الأنابيب المباشرة/النوع الفردي

يعتبر صمام الملف اللولبي ذو 5 اتجاهات من سلسلة SY من نوع الأنابيب المباشرة/النوع الفردي مشغلًا أساسيًا مناسبًا لأنظمة التحكم بالهواء المضغوط. إنه يعتمد تصميم هيكل متجانس، ويدعم اتصال الأنابيب المباشر، ويبسط عملية تثبيت النظام وتكوينه.

الميزات الرئيسية:
بنية مدمجة وتوسعة مرنة: هيكلها المادي المصغر يوفر مساحة المعدات بشكل كبير، ويدعم هيكلها المعياري الدمج السريع مع القاعدة القياسية، مما يجعل من السهل بناء نظام جزيرة الصمام المتكامل للتحكم المركزي.

خصائص نقل السوائل الفعالة: تم تحسين قناة التدفق الداخلي طوبولوجيًا لمنع فقدان طاقة الضغط بشكل فعال، وتحسين كفاءة التدفق المتوسط، والمساعدة في تقليل مستوى استهلاك الطاقة الإجمالي للنظام.

حلول متنوعة لتكوين الواجهة: توفر نموذجين قياسيين للواجهة: الاتصال المترابط والمكونات الإضافية السريعة، والتي يمكنها التكيف مع متطلبات اتصال خطوط الأنابيب في ظل ظروف عمل مختلفة وتعزيز توافق النشر في الموقع.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:35 سلسلة صمام الملف اللولبي ثلاثي الاتجاه ذو التمثيل المباشر، صمام MAC
  • سلسلة SY3000 SY5000 SY7000
    استخدام السوائل الجو
    نوع الطيار الداخلي
    نطاق ضغط التشغيل
    MPa     		2-وضعية تحكم كهربائية واحدة 0.15 ~ 0.7
    2-وضعية التحكم الكهربائي المزدوج 0.1~0.7
    درجة الحرارة المحيطة ودرجة الحرارة المتوسطة ℃ -10~50 (ولكن غير مجمدة)
    الحد الأقصى لتردد التشغيل هرتز 2-وضعية تحكم كهربائية واحدة, double electric control 10 5 5 5
    3-موقف 3 3 3 3
    طريقة التشغيل اليدوي نوع زر الضغط غير القابل للقفل، نوع القفل الدوار باستخدام أداة دوارة اضغط لأسفل، نوع القفل الدوار مع الضغط اليدوي لأسفل
    طريقة تنفيس الصمام الطيار تهوية مركزية للصمامات الرئيسية والتجريبية
    إمدادات النفط لا
    موقف التركيب الحرية
    لاte) Shock/vibration resistance m/s² 150/30
    البناء الواقي مقاوم للغبار (IP65 لنوع مقبس DIN ونوع الموصل M8)
    لاte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    مقاومة الاهتزاز: على طول الاتجاه المحوري لبكرة الصمام الرئيسي والقلب الحديدي المتحرك وعمودي على الاتجاه المحوري، في كل حالة من حالات التنشيط وعدم التنشيط، يتم إجراء اختبار الاهتزاز وفقًا لـ 45 ~ 2000 هرتز، ولا يوجد أي عطل (بالنسبة للقيمة الأولية).

  • مواصفات الملف اللولبي
    تصنيف الجهد لفائف V العاصمة 24、12.
    تيار متردد 50% هرتز 220
    تقلب الجهد المسموح به
    استهلاك الطاقة و المدير العام قياسي 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    مع دائرة توفير الطاقة 0.1((مع الضوء)
    ※القوة الظاهرة VA تكييف 220 فولت
    [230 فولت]     		1.30 (مع الأضواء: 1.34)
    [1.42 (بالأنوار: 1.46])     		1.27 (مع الأضواء: 1.46)
    [1.39 (بالأنوار: 1.60)]
    دائرة حماية الجهد الزائد الصمام الثنائي (نوع مقبس DIN، النوع غير المستقطب كمقاوم متغير)
    ضوء المؤشر LED (نيون لمقبس DIN من النوع AC)
    وقت الاستجابة
    SY3000 SY5000 SY7000
    وظيفة وقت الاستجابة مللي ثانية (عند 0.5 ميجا باسكال) وظيفة وقت الاستجابة مللي ثانية (عند 0.5 ميجا باسكال) وظيفة وقت الاستجابة مللي ثانية (عند 0.5 ميجا باسكال)
    لا توجد مصابيح مؤشر والجهد الزائد
    دوائر الحماية     		لا توجد مصابيح مؤشر والجهد الزائد
    دوائر الحماية     		لا توجد مصابيح مؤشر والجهد الزائد
    دوائر الحماية
    2-وضعية تحكم كهربائية واحدة أقل من 12 2-وضعية تحكم كهربائية واحدة أقل من 19 2-وضعية تحكم كهربائية واحدة أقل من 31
    2-وضعية التحكم الكهربائي المزدوج أقل من 10 2-وضعية التحكم الكهربائي المزدوج أقل من 18 2-وضعية التحكم الكهربائي المزدوج أقل من 27 أ
    خصائص التدفق/جداول الكتلة
    الموديل/سلسلة SY3000
    صمام
    نماذج     		وظيفة عيار المتلقي خصائص معدل التدفق الجودة ز
    1、5.3
    P.EA.EB)     		4 、 2
    (أ،ب)     		1 → 4/2 (ف → أ/ب) 4/2 → 5/3 (أ/ب → إي إي إي بي) مباشر
    منفذ     		شكل حرف L,
    شكل M
    مقبس     		شكل W
    م8
    المناسب
    ج [دسم³
    شريط ق)]     		b السيرة الذاتية ج [دسم³
    شريط ق)]
    SY3□20
    -□-M5     		2 بت تحكم كهربائي واحد
    تحكم كهربائي مزدوج     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    الموديل / سلسلة SY5000
    صمام
    نماذج     		وظيفة عيار المتلقي خصائص معدل التدفق الجودة ز
    1、5.3
    P.EA.EB)     		4 、 2
    (أ،ب)     		1 → 4/2 (ف → أ/ب) 4/2 → 5/3 (أ/ب → إي إي إي بي) مباشر
    منفذ     		شكل حرف L,
    شكل M
    مقبس     		شكل W
    م8
    المناسب
    ج [دسم³
    شريط ق)]     		b السيرة الذاتية ج [دسم³
    شريط ق)]
    SY5□20
    -□-01     		2 بت تحكم كهربائي واحد
    تحكم كهربائي مزدوج     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    الموديل/سلسلة SY7000
    صمام
    نماذج     		وظيفة عيار المتلقي خصائص معدل التدفق الجودة ز
    1、5.3
    P.EA.EB)     		4 、 2
    (أ،ب)     		1 → 4/2 (ف → أ/ب) 4/2 → 5/3 (أ/ب → إي إي إي بي) مباشر
    منفذ     		شكل حرف L,
    شكل M
    مقبس     		شكل W
    م8
    المناسب
    ج [دسم³
    شريط ق)]     		b السيرة الذاتية ج [دسم³
    شريط ق)]
    SY7□20
    -□-02     		2 بت تحكم كهربائي واحد
    تحكم كهربائي مزدوج     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

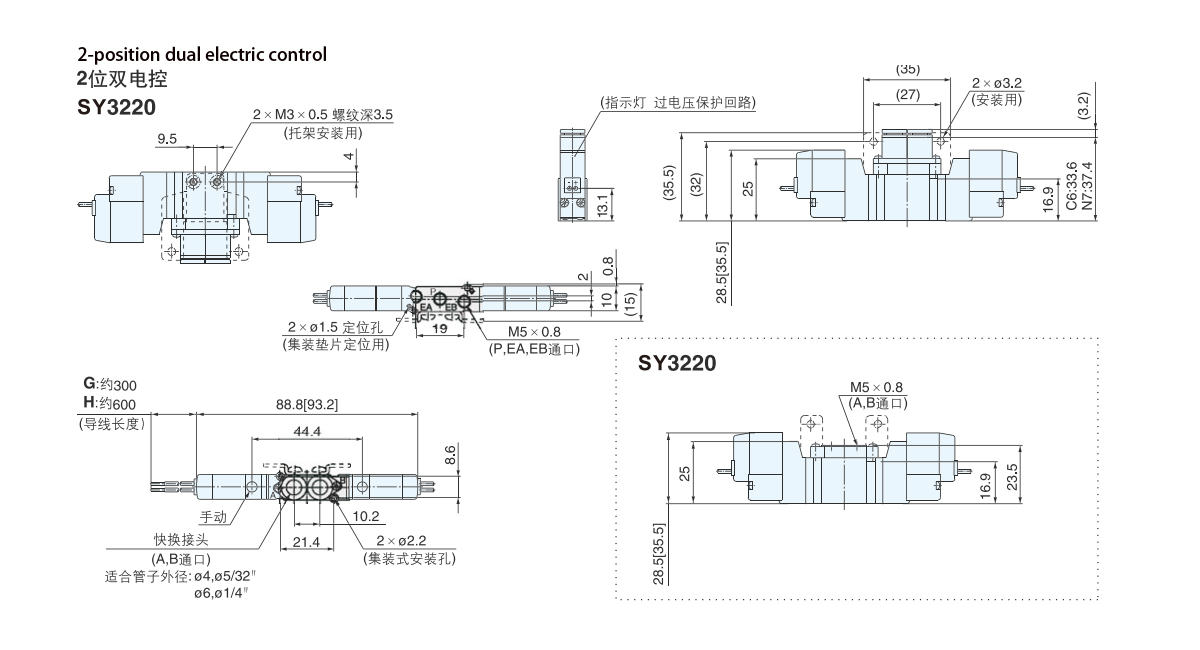

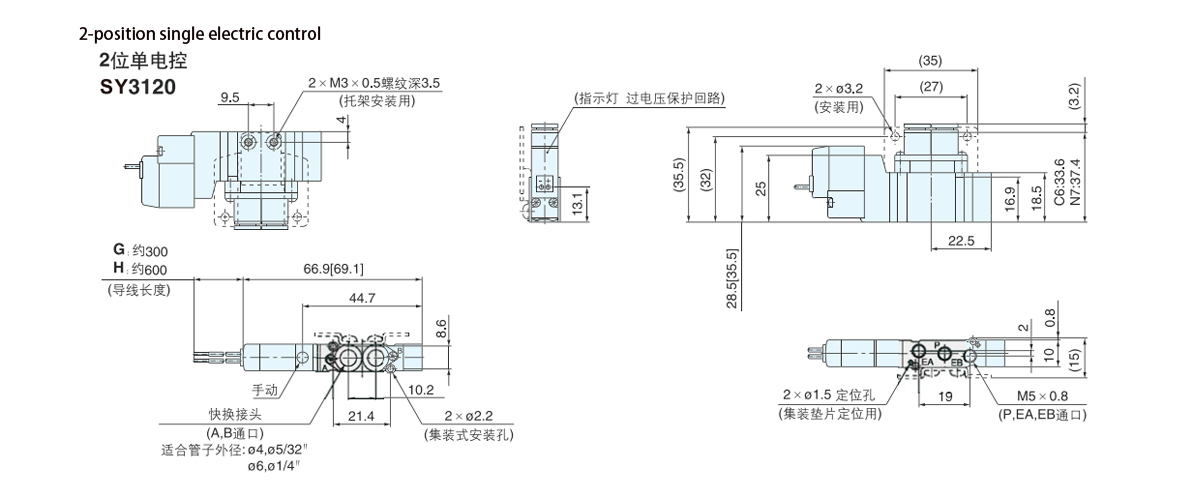

  • الأبعاد الخارجية لسلسلة SY3000

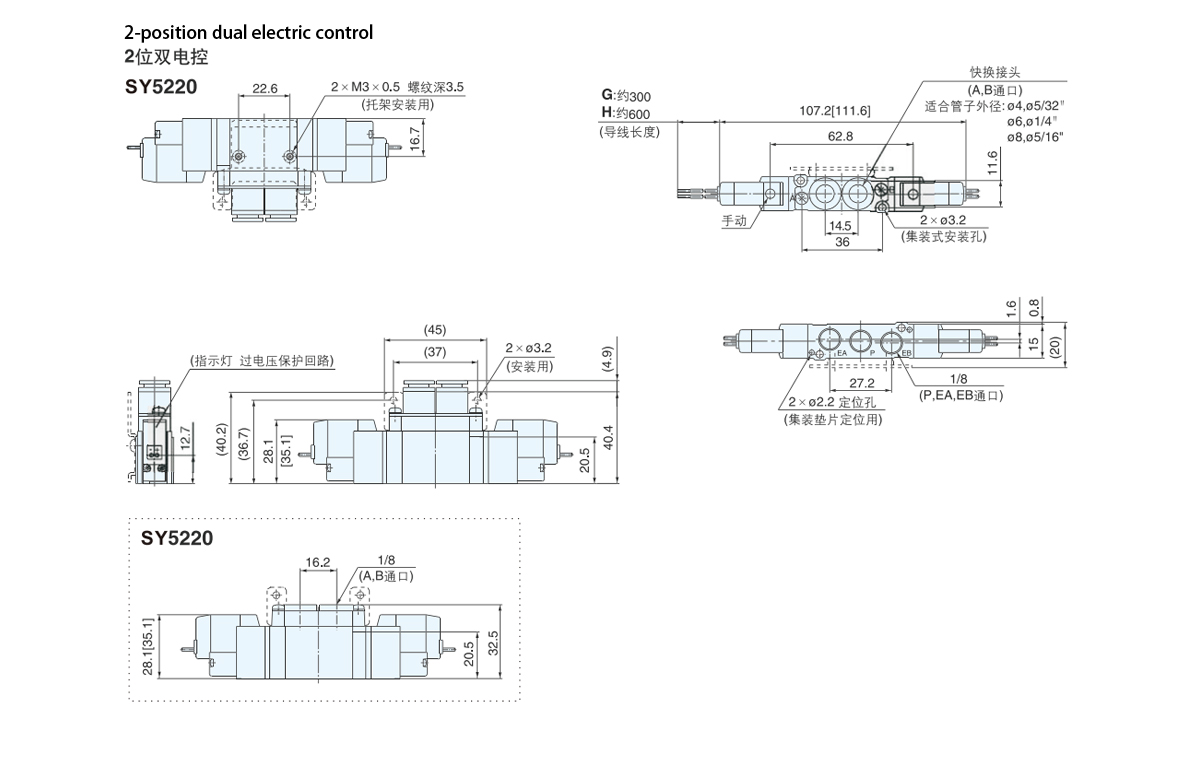

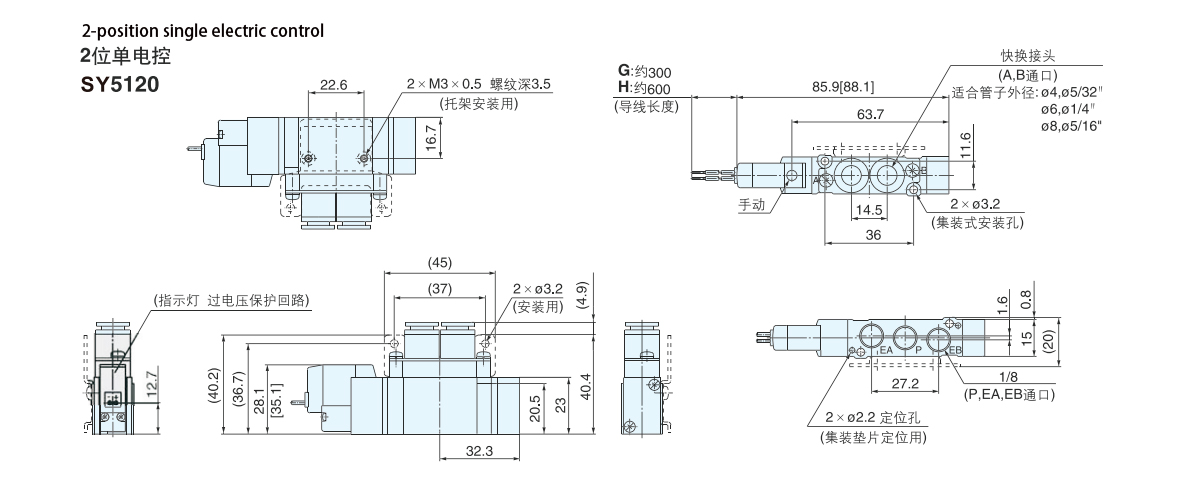

    الأبعاد الخارجية لسلسلة SY5000

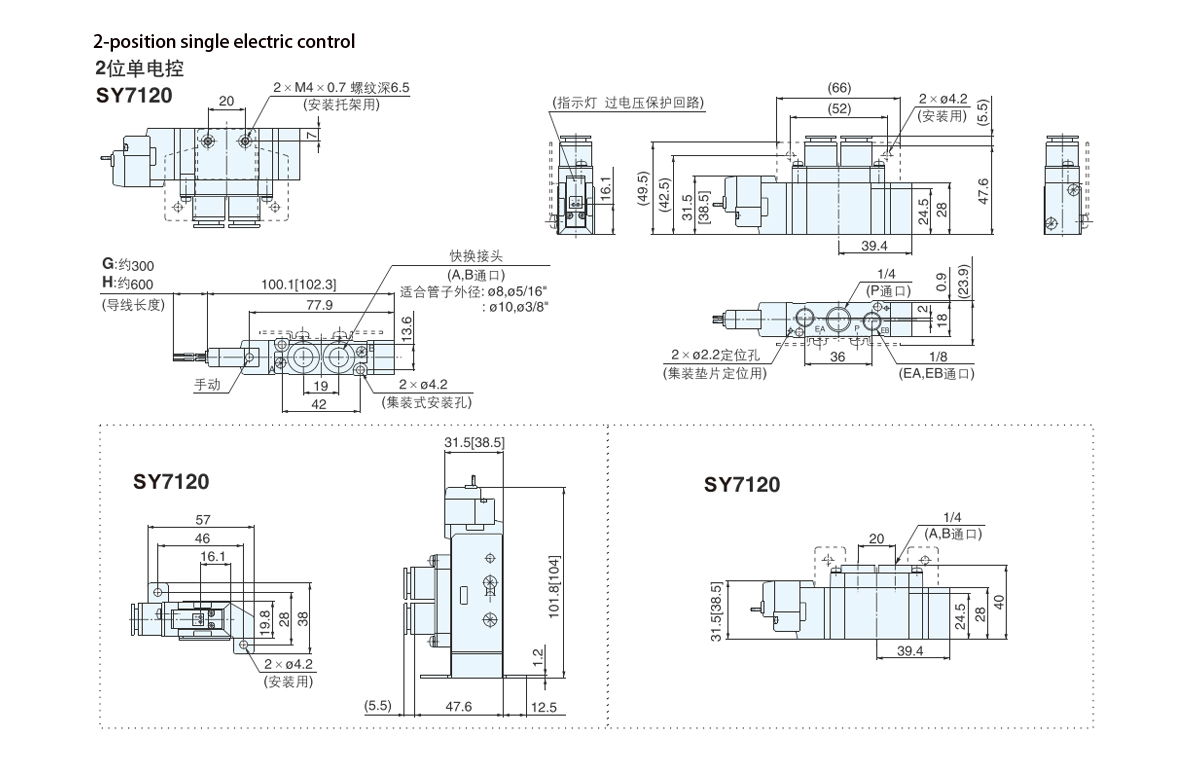

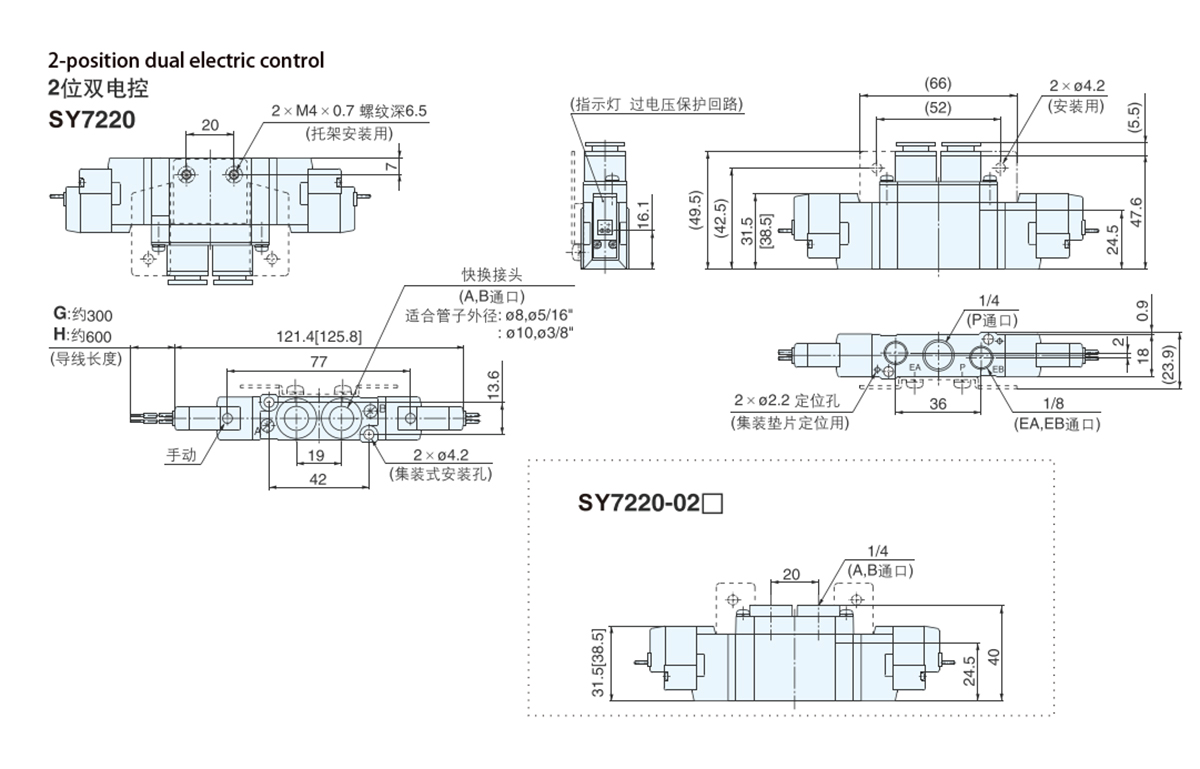

    الأبعاد الخارجية لسلسلة SY7000
