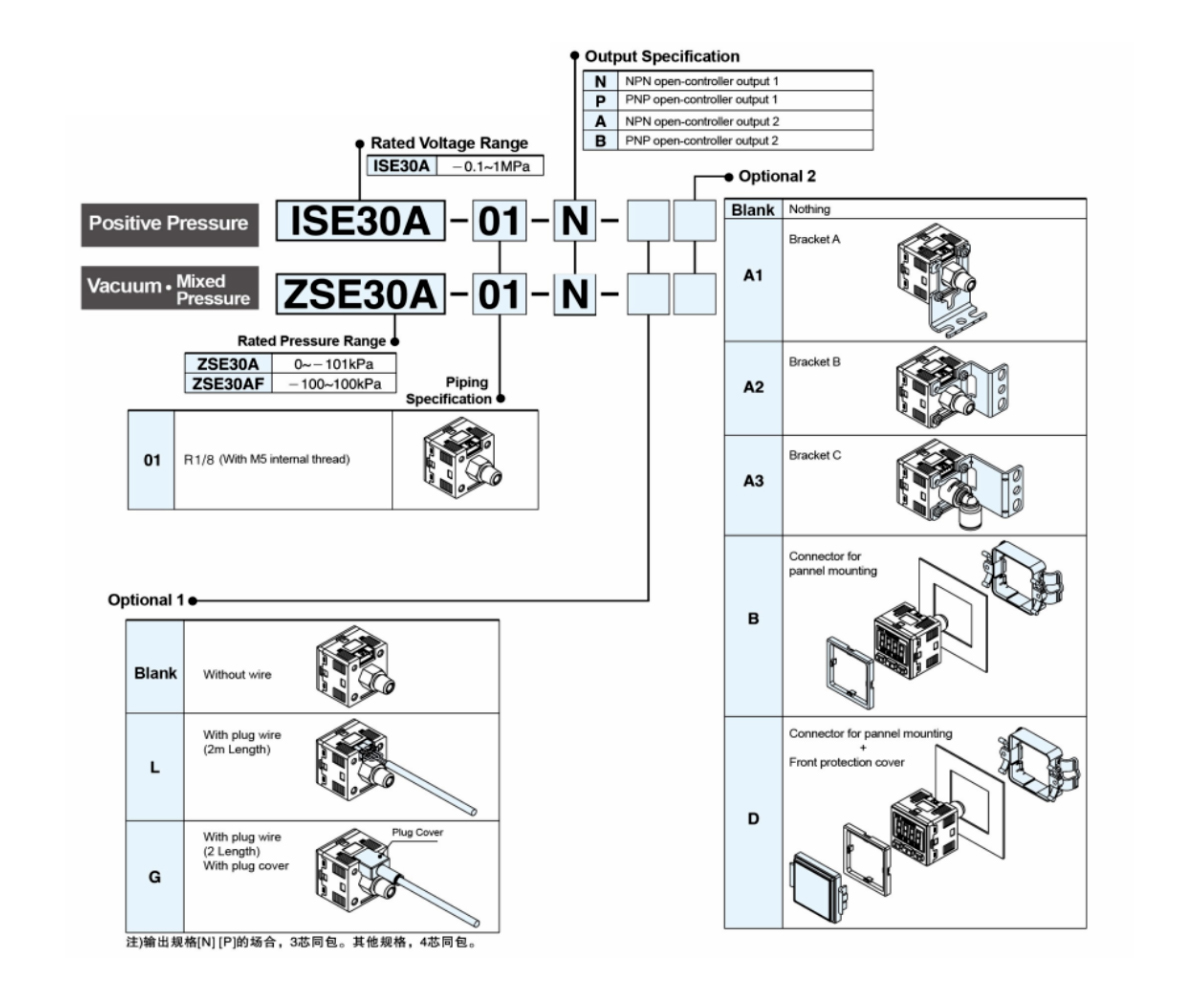

| نموذج | ZSE30AF
(الضغط المختلط) | ZSE30A (ضغط الفراغ) | ISE30A
(الضغط الإيجابي) |
| نطاق الضغط المقدر | -100.0 ~ 100.0 كيلو باسكال | 0~-101 كيلو باسكال | 0.0 ~ 1.000MPa |
| اضبط نطاق الضغط | -101.0 ~ 101.0 كيلو باسكال | -101.3 ~ 10.0 كيلو باسكال | -0.100 ~ 1.000 ميجا باسكال |
| مقاومة للضغط | 300 كيلو باسكال | 1.5 ميجا باسكال |
| السوائل | الهواء، غير قابلة للتآكل، غير قابلة للاشتعال |
| وحدة الضغط تحدد الحد الأدنى للمقياس | كيلو باسكال | 0.1 | - |
| MPa | - | 0.001 |
| كجم ق / سم² | 0.001 | 0.01 |
| شريط | 0.001 | 0.01 |
| رطل لكل بوصة مربعة | 0.01 | 0.1 |
| بوصة زئبق | 0.1 | - |
| ملم زئبق | 1 | - |
| الجهد الكهربي | 12 إلى 24 فولت تيار مستمر ±10%، ذروة التموج أقل من 10% |
| الاستهلاك الحالي | ≥40mA أدناه (بدون تحميل) |

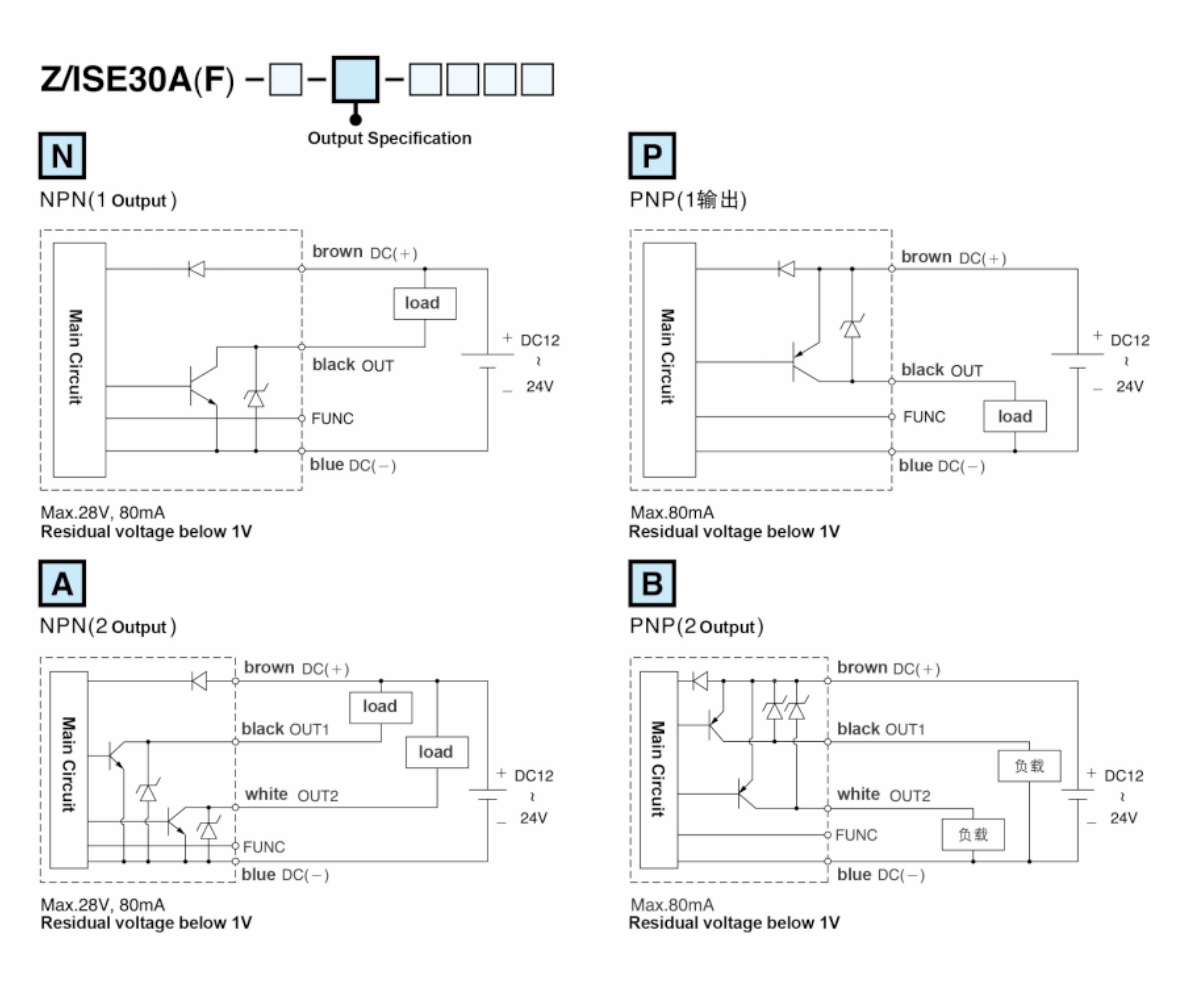

| تبديل الإخراج | 2 مخرج وحدة تحكم مفتوحة NPN 2 مخرج وحدة تحكم مفتوحة PNP
الحد الأقصى لتيار الحمل: 125 مللي أمبير
الحد الأقصى لجهد الإمداد: 30 فولت تيار مستمر الحد الأقصى لجهد الإمداد: 24 فولت تيار مستمر
انخفاض الضغط الداخلي: 1.5 فولت أدناه انخفاض الضغط الداخلي: 1.5 فولت أدناه |
كرر الدقة
| ±0.2%FS ±1 رقم أدناه |
| التفاضلية | نموذج إعداد نقطة واحدة | قابل للتعديل (*1) |
| التفاضلية Mode Window |
| وضع مقارنة النافذة |
| وقت التفاعل | .52.5 مللي ثانية (وظيفة لمنع سوء التشغيل: 25 مللي ثانية ، 100 مللي ثانية ، 250 مللي ثانية ،
500 مللي ثانية، 1000 مللي ثانية، 1500 مللي ثانية اختياري) |
| حماية ماس كهربائى للخرج | نعم |

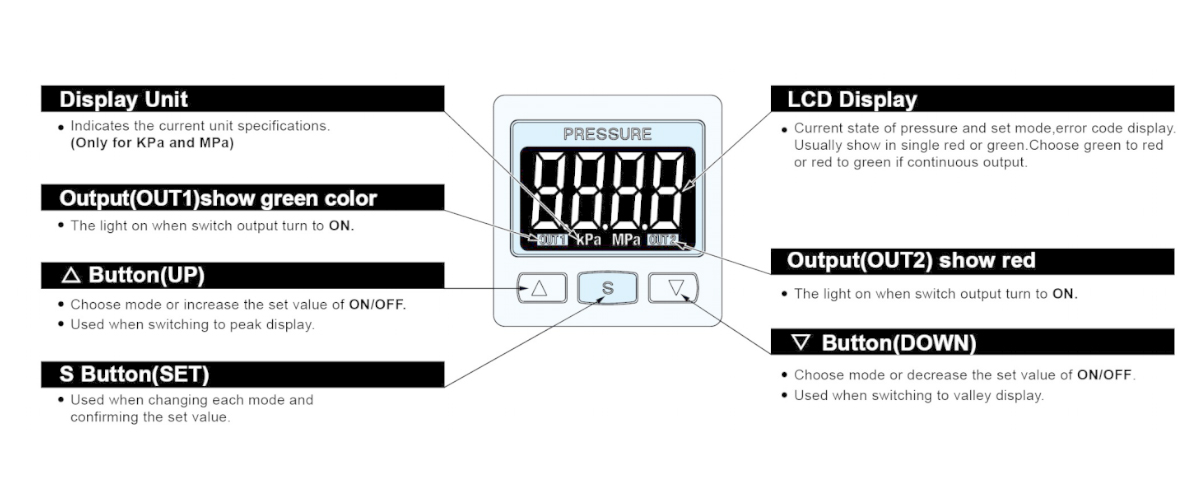

| عرض | عرض 3 ألوان (أحمر/أخضر/برتقالي) (معدل أخذ العينات: 5 مرات/ثانية) |
| عرض Accuracy | ± ± 2% فس. ±1 رقم (درجة الحرارة المحيطة: 25±3°C) |
| ضوء مؤشر العمل | اللون البرتقالي (1&2 ضوء المؤشر)OUT1 OUT2 |
الإخراج التناظري الخطي
[مخرج الجهد الكهربي (*2)] | الجهد الناتج: 1 ~ 5V ± ± 2.5٪ FS. (نطاق الضغط المقدر)
الخطي: ± ± 1% FS.
مقاومة الإخراج حوالي 1 كيلو أوم |
الإخراج التناظري الخطي
[مخرج الجهد الكهربي (*3)] | تيار الإخراج: 4 ~ 20mA ± ± 2.5% FS. (نطاق الضغط المقدر)
الخطي: ± ± 1% FS.
الحد الأقصى لمقاومة الحمل: 300Ω (الجهد 12 فولت)
600Ω (الجهد 24 فولت)
الحد الأدنى لمقاومة الحمل: 50Ω |
البيئية
مقاومة | مستوى الحماية | IP40 |
| درجة الحرارة المحيطة | الإجراء: 0 ~ 50 درجة مئوية، الحفظ: -10 ~ 60 درجة مئوية (بدون ندى أو غير مجمد) |
| الرطوبة المحيطة | العمل والحفظ: 35 ~ 85% رطوبة نسبية (بدون ندى) |
| مقاومة للضغط | 1000 فولت تيار متردد 1 دقيقة (بين الخيوط والقشرة البلاستيكية) |
مقاومة العزل | 500 ميجا أوم أعلاه (500 فولت تيار مستمر) (بين الخيوط والقشرة البلاستيكية) |
| مقاومة للاهتزاز | السعة المعقدة 1.5 مم، كل دقيقة 10 هرتز ~ 55 هرتز ~ 10 هرتز، ساعتين في كل اتجاه (X، Y، Z) |
| مقاوم للصدمات | 100 م / ث² (10 جم) 3 ساعات في كل اتجاه (X، Y، Z) |
| خصائص درجة الحرارة | ±±2.5%F.S. قارن درجة الحرارة المرجعية 25 درجة مئوية (بين 0-50 درجة مئوية) |

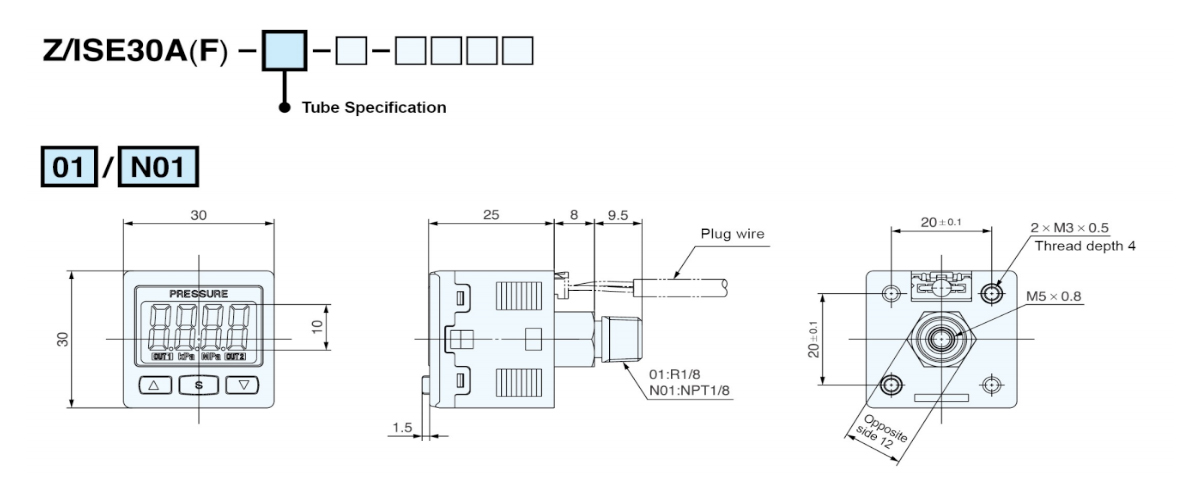

| قطر الاتصال | R1M:R1/8"، M5؛ T1M:1/8"NPT، 10-32UNF؛G1M:G1/8"،M5 |
| مواصفات الأسلاك | سلك PVC مقاوم للزيت (0.15 مم²) |
| الوزن | حوالي 80 جرام (تشمل سلك 2 متر) |
ملحوظة: 1. يمكن لوضع إعداد النقطة الواحدة ووضع مقارنة النافذة ضبط انحراف 1-8 أرقام.
2. عند اختيار خرج الجهد، لا يوجد خرج تيار. يمكن تحديد نوع واحد فقط من نوعي الإخراج.
3. عند اختيار الإخراج الحالي، لا يوجد إخراج الجهد. يمكن تحديد نوع واحد فقط من نوعي الإخراج. |
