تُعد أنظمة الهواء المضغوط العمود الفقري للأتمتة الصناعية الحديثة - وفهم كيفية عملها وأين تفشل وكيفية تحسينها يمكن أن يؤدي بشكل مباشر إلى تقليل وقت التوقف عن العمل وتكاليف التشغيل. يغطي هذا الدليل كل شيء بدءًا من المكونات الأساسية وحتى معايير الأداء، مع أرقام حقيقية من بيئات الإنتاج.
شرح المكونات الأساسية للأنظمة الهوائية
الضواغط
تهيمن الضواغط اللولبية الدوارة على المنشآت الصناعية لأنها توفر تدفقًا مستمرًا للهواء عند ضغط ثابت. يمكن للوحدة اللولبية الدوارة النموذجية بقدرة 55 كيلووات أن تولد تقريبًا 9-10 م³/دقيقة من الهواء الحر عند 7 بار، يكفي لتشغيل العشرات من الأسطوانات متوسطة الحجم في وقت واحد. تعد الضواغط المكبسية الترددية شائعة في المتاجر الصغيرة وتطبيقات الاستخدام المتقطع.
مستقبلات الهواء
تقوم صهاريج التخزين بتخفيف ارتفاع الطلب وتسمح للضاغط بالتوقف أثناء فترات التحميل المنخفض. القاعدة الأساسية هي 6-10 لترًا من سعة جهاز الاستقبال لكل متر مكعب/دقيقة من خرج الضاغط . جهاز استقبال صغير الحجم يجبر الضاغط على دورة قصيرة، مما يزيد من التآكل واستهلاك الطاقة بنسبة تصل إلى 20%.
وحدات FRL
ال filter-regulator-lubricator combination is the last line of air preparation before each machine or actuator group. ISO 8573-1 Class 1 filtration targets particles down to 0.01 micron, dew points of -70°C, and oil content below 0.01 mg/m³ — essential for protecting precision air cylinders and valves from contamination-related failures.
صمامات التحكم الاتجاهية
الse valves route compressed air to either end of an air cylinder or to an exhaust port. A standard 5/2-way solenoid valve can switch flow paths in أقل من 20 مللي ثانية ، مما يتيح معدلات دورة أعلى من 10 ضربات في الثانية في التطبيقات عالية السرعة. يعد تغيير حجم الصمام أمرًا بالغ الأهمية: حيث يؤدي الصمام الأصغر حجمًا إلى انخفاض الضغط الذي يحد من سرعة المشغل وقوته.
أنواع أسطوانات الهواء ومعايير الاختيار
ال air cylinder is the workhorse of any pneumatic system, yet it comes in enough variants that selecting the wrong type causes persistent performance or maintenance problems. The table below compares the most common types used in production environments.
| نوع الاسطوانة | نطاق تتحمل | طول السكتة الدماغية | الاستخدام النموذجي | قوة الإخراج عند 6 بار |
|---|---|---|---|---|

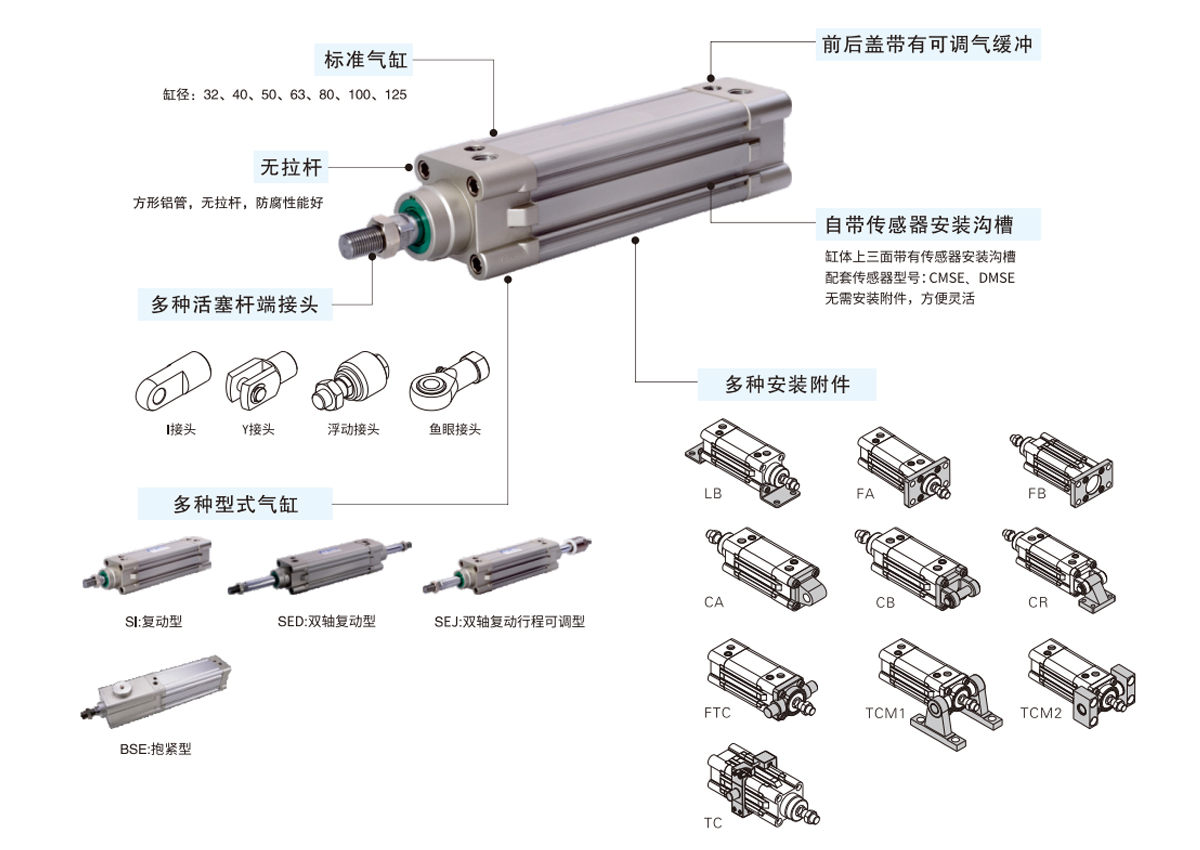

| معيار ISO (مزدوج الفعل) | 12-320 ملم | ما يصل إلى 2000 ملم | الأتمتة العامة، لقط | 68 ن – 483 كيلو نيوتن |
| مدمج / قصير الشوط | 12-100 ملم | 1-50 ملم | المساحات الضيقة والضغط | 68 ن – 47 كيلو نيوتن |

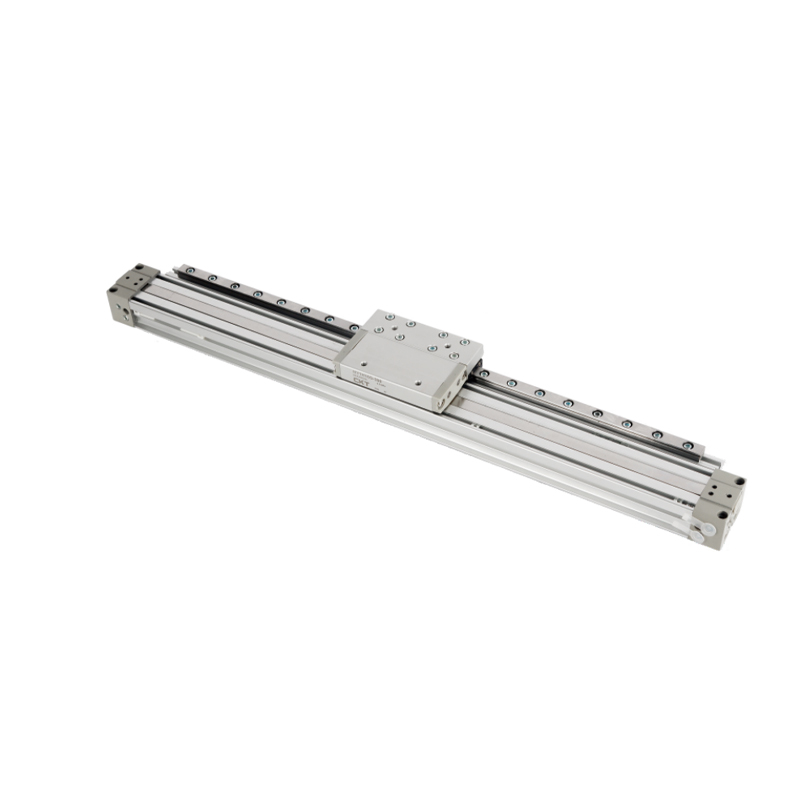

| اسطوانة بدون رود | 16-80 ملم | ما يصل إلى 10000 ملم | النقل لمسافات طويلة | 120 ن – 30 كيلو نيوتن |
| التمثيل الفردي (عودة الربيع) | 6-125 ملم | يصل إلى 200 ملم | لقط آمن من الفشل، والصمامات | 28 ن – 73 كيلو نيوتن (صافي) |
| الموجهة / اسطوانة الشريحة | 16-100 ملم | يصل إلى 300 ملم | تطبيقات التحميل الجانبي | 120 ن – 47 كيلو نيوتن |
| المحرك الدوار | ريشة 10-200 ملم | دوران 90 درجة - 270 درجة | الفهرسة، الدوران | عزم الدوران 0.3-500 نيوتن متر |
عند اختيار حجم تجويف الأسطوانة، أضف دائمًا أ هامش أمان 25-30% على متطلبات القوة النظرية لمراعاة الاحتكاك، وانخفاض الضغط في الدائرة، وتآكل الختم بمرور الوقت. بالنسبة للحمل الذي يتطلب 500 نيوتن، اختر تجويفًا يوفر 650 نيوتن على الأقل عند الضغط المنظم للنظام.
إن اختيار طول السكتة الدماغية مهم أيضًا إلى ما هو أبعد من مجرد ملاءمة السفر المطلوب. تزيد الضربات الطويلة من خطر انثناء القضيب تحت الأحمال المضغوطة. استخدم معادلة أويلر للانبعاج أو مخططات التحميل الخاصة بالشركة المصنعة لأي شوط يتجاوز 300 مم تقريبًا - يتجاهل العديد من المهندسين ذلك حتى ينحني القضيب ويتلف الأدوات أو إطار الماكينة.
كيف يؤثر تنظيم الضغط على أداء النظام الهوائي بالكامل
تقوم العديد من المرافق بتشغيل توزيع المصنع بالكامل عند 8 أو 10 بار عندما تحتاج غالبية المحركات إلى 5-6 بار فقط. هذه العادة الواحدة تهدر كميات هائلة من الطاقة. لكل انخفاض بمقدار 1 بار في ضغط النظام، ينخفض استهلاك طاقة الضاغط تقريبًا 6-8% . في مصنع ينفق 150 ألف دولار سنويًا على طاقة الهواء المضغوط، فإن الانخفاض من 8 إلى 6 بار على الدوائر غير الحرجة يمكن أن يوفر ما بين 18000 إلى 24000 دولار سنويًا.
ال solution is zone regulation — using dedicated pressure regulators at each machine or machine group to supply only the pressure each actuator needs, while the main distribution runs at a slightly higher header pressure for standby margin. A properly zoned plant typically reduces average network pressure by 1–2 bar without any loss of production throughput.
انخفاض الضغط: لص الأداء الصامت
انخفاض الضغط بين مخرج جهاز الاستقبال ومنفذ أسطوانة الهواء هو مصدر معظم مشاكل أداء النظام الهوائي. كل متر من الأنابيب الصغيرة الحجم، وكل مرفق حاد بزاوية 90 درجة، وكل عنصر مرشح متسخ يضيف مقاومة. هدف الصناعة هو الحد من انخفاض الضغط الكلي من مخرج الضاغط إلى المشغل لا يزيد عن 0.5-1.0 بار في نظام جيد الصيانة.
الأسباب الشائعة وراء الانخفاض المفرط في الضغط:
- عناصر الفلتر المسدودة بالصدأ أو الترسبات الكلسية أو زيت الضاغط - يمكن أن يتجاوز الضغط التفاضلي عبر الفلتر المشبع 0.8 بار وحده
- أنابيب التوزيع الرئيسية ذات الحجم الصغير - سرعة الهواء التي تزيد عن 6-8 م/ث في الأنابيب الرئيسية تسبب تدفقًا مضطربًا وفقدانًا كبيرًا للضغط
- تركيبات سريعة التوصيل بفتحات داخلية أصغر من تجويف الأنبوب
- صمامات التحكم الاتجاهية ذات الحجم الأصغر لمعدل التدفق المطلوب (عدم تطابق قيمة السيرة الذاتية)
- التسربات - يؤدي التسرب بقطر 1 مم عند 7 بار إلى إهدار ما يقرب من 1.1 متر مكعب/دقيقة من الهواء الحر في الساعة، وهو ما يكفي لتشغيل عدة أسطوانات هواء قياسية بشكل مستمر
إن إجراء مسح للضغط عبر شبكة التوزيع - وتسجيل الضغط عند جهاز الاستقبال، وفي كل مشعب مدخل للماكينة، وفي منفذ الأسطوانة تحت الحمل - يكشف بالضبط عن مكان حدوث الخسائر. يستغرق هذا أقل من يوم واحد ويحدد باستمرار الإجراءات التصحيحية التي يتم سدادها خلال ربع واحد.
معايير جودة الهواء المضغوط وسبب أهميتها للأسطوانات
ال ISO 8573-1 standard defines compressed air quality classes across three contaminants: solid particles, water (dew point), and total oil. Most industrial applications fall into quality class 3 or 4 for general pneumatics, but precision air cylinders in electronics assembly, food processing, or medical device manufacturing need class 1 or 2 air.
| فئة الجودة | الحد الأقصى لحجم الجسيمات | نقطة الندى الضغط | الحد الأقصى لمحتوى الزيت | تطبيق نموذجي |
|---|---|---|---|---|
| الفئة 1 | 0.1 ميكرون | -70 درجة مئوية | 0.01 مجم/م3 | الطبية وأشباه الموصلات |
| الفئة 2 | 1 ميكرون | -40 درجة مئوية | 0.1 مجم/م3 | تغليف المواد الغذائية والأدوية |
| الفئة 3 | 5 ميكرون | -20 درجة مئوية | 1 مجم/م3 | التصنيع العام |
| الفئة 4 | 15 ميكرون | 3 درجات مئوية | 5 ملجم/م3 | الصناعات الثقيلة، في الهواء الطلق |
| الفئة 5 | 40 ميكرون | 7 درجات مئوية | 25 مجم/م3 | الأدوات الهوائية، النفخ |
يؤدي تشغيل هواء الفئة 4 أو 5 من خلال أسطوانات الهواء الدقيقة المصنفة لخدمة الفئة 2 أو 3 إلى تسريع تدهور الختم بسرعة. يعتبر التلوث بالرطوبة عدوانيًا بشكل خاص: فالماء المتكثف داخل أسطوانة أسطوانة الهواء يسبب الصدأ، وتشقق سطح التجويف، وفشل الختم في نهاية المطاف. تعزو الدراسات التي أجريت على أوضاع فشل المحركات الصناعية بشكل ثابت 40-60% من حالات الفشل المبكر إلى إمدادات الهواء الملوثة بدلاً من التحميل الزائد الميكانيكي أو التآكل عند نهاية العمر الافتراضي.
المجففات المبردة هي الحل القياسي لتطبيقات الفئتين 3 و4. فهي تعمل على تبريد تيار الهواء المضغوط إلى درجة حرارة 3 درجات مئوية تقريبًا، مما يتسبب في تكثيف الرطوبة واستنزافها. تحقق المجففات المجففة نقاط الندى دون الصفر المطلوبة لتطبيقات الفئتين 1 و2 ولكنها تستهلك المزيد من الطاقة - عادةً 15-20% من قوة الضاغط لوحدة تجديد ساخنة.
تحديد حجم أسطوانة الهواء بشكل صحيح: حسابات التجويف والشوط والسرعة
يعد الخطأ في حجم التجويف أحد أخطاء التصميم الأكثر شيوعًا والأكثر تكلفة في هندسة أنظمة الهواء. تهدر الأسطوانة كبيرة الحجم الهواء المضغوط وتخلق تحديات توسيد مفرطة؛ واحد صغير الحجم يتوقف تحت الحمل أو يعمل بالقرب من حدود ضغط الختم.
حساب القوة
ال theoretical output force of a double-acting air cylinder on the extend stroke is:
F = P × A = P × (π × D² / 4)
حيث F هي القوة بالنيوتن، P هو ضغط الإمداد بالباسكال، وD هو قطر التجويف بالأمتار. لأسطوانة تجويف 63 مم عند 6 بار (600000 باسكال):
و = 600,000 × (3.14159 × 0.063² / 4) = 600,000 × 0.003117 = 1870 نيوتن (حوالي 190 كجم قوة)
في شوط التراجع، يزيح القضيب بعض منطقة التجويف، مما يقلل القوة. يوفر التجويف مقاس 63 مم مع قضيب مقاس 20 مم ما يقرب من 1680 نيوتن عند التراجع عند نفس الضغط - وهو انخفاض بنسبة 10% يجب أخذه في الاعتبار في التطبيقات ذات الاتجاهين.
السرعة ومعدل التدفق
تعتمد سرعة الأسطوانة على حجم الهواء الذي يتم توصيله لكل وحدة زمنية. يتم حساب سرعة المحرك من:
س = أ × ت × (P_abs / P_atm)
حيث Q هي تدفق الهواء الحر بوحدة m³/s، A هي منطقة المكبس، v هي سرعة المكبس المطلوبة بوحدة m/s، وP_abs هو ضغط العمل المطلق. لتحقيق 0.5 م/ث مع تجويف 63 مم عند ضغط مطلق يبلغ 6 بار، يجب أن يمر الصمام والأنابيب تقريبًا 23 لتر/دقيقة من الهواء الحر - معيار مفيد لاختيار السيرة الذاتية للصمام.
متطلبات التوسيد
عند السرعات التي تزيد عن 0.2 م/ث، تتطلب الأسطوانات الهوائية توسيدًا في نهاية الشوط لمنع حدوث أضرار شديدة للمكبس والقضيب والأدوات المتصلة. تعمل الوسائد المدمجة القابلة للتعديل بسرعات متوسطة تصل إلى حوالي 0.5 م/ث. علاوة على ذلك، من الضروري استخدام ممتصات الصدمات الهيدروليكية الخارجية أو التباطؤ القابل للبرمجة عبر الصمامات النسبية. تجاهل التوسيد على أسطوانة تجويف 100 مم تتحرك بسرعة 1 م/ث يمكن أن يولد قوى تصادم تتجاوز 3-5 كيلو نيوتن على الغطاء النهائي - وهو ما يتجاوز بكثير ما تتحمله معظم أجهزة التثبيت على مدار آلاف الدورات.
استراتيجيات كفاءة الطاقة للهواء المضغوط وأنظمة الهواء المضغوط
غالبًا ما يُطلق على الهواء المضغوط اسم "المنفعة الرابعة" في التصنيع - وهو دائمًا الأكثر تكلفة على أساس كل وحدة عمل. عادةً ما تكون كفاءة تحويل الأعمال الكهربائية إلى الميكانيكية لنظام الهواء المضغوط فقط 10-15% عند المشغل، مقارنة بـ 85-90% لمحركات المحركات الكهربائية المباشرة. وهذا يجعل تحسين الطاقة أمرًا بالغ الأهمية.
الخطوة 1
قياس استهلاك الهواء الفعلي
قم بتركيب أجهزة قياس التدفق عند مخرج الضاغط الرئيسي وفي كل مجموعة آلات رئيسية. تكتشف معظم المصانع أن 20-30% من الآلات تستخدم كميات كبيرة من الهواء بشكل غير متناسب مع إنتاجها. وتصبح هذه الأهداف ذات الأولوية لتغيير حجم الأسطوانة، أو تقليل الضغط، أو إعادة تصميم العملية.
الخطوة 2
تقليل ضغط العمل وحجمه الصحيح
قم بمراجعة كل آلة وأسطوانة هواء لمتطلبات الضغط الفعلية. استبدل الأسطوانات كبيرة الحجم بأسطوانات ذات حجم صحيح وبضغط أقل. قم بتركيب منظمات نقطة الاستخدام مضبوطة على الحد الأدنى من الضغط المطلوب. في المنشآت ذات متطلبات الضغط المتنوعة، فكر في التقسيم إلى حلقات توزيع ذات ضغط مرتفع وضغط منخفض بدلاً من توفير كل شيء عند ذروة ضغط الطلب.
الخطوة 3
استعادة حرارة الضاغط
ترفض الضواغط اللولبية الدوارة تقريبًا 80-90% من الطاقة المدخلة لها تكون على شكل حرارة في عملية الضغط. يؤدي تركيب نظام استرداد الحرارة على دائرة تبريد الضاغط إلى التقاط هذه الطاقة الحرارية لتدفئة المساحة، أو تسخين المياه المعالجة، أو تطبيقات التجفيف. عادة ما تكون فترات الاسترداد لاستعادة الحرارة من 1 إلى 3 سنوات.
الخطوة 4
استبدل الضواغط ذات السرعة الثابتة بمحركات متغيرة السرعة
يقوم الضاغط متغير السرعة (VSD) بتعديل سرعة محركه لتتناسب مع الطلب الفعلي على الهواء في الوقت الفعلي، بدلاً من التحميل والتفريغ بأقصى سرعة. في المصانع ذات الطلب المتقلب، توفر ضواغط VSD 20-35% من طاقة الضاغط مقارنة بوحدات السرعة الثابتة. عادة ما تكون نقطة التعادل عندما يقل استخدام النظام عن 80% من السعة المقدرة لأجزاء كبيرة من التحول.
الخطوة 5
تنفيذ برنامج كشف التسرب وإصلاحه
يمكن لأجهزة كشف التسرب بالموجات فوق الصوتية تحديد التسريبات من خلال الضوضاء الخلفية على مسافات تصل إلى 10 أمتار. يحقق البرنامج المنظم - وضع علامات على التسريبات، وتحديد معدل التدفق، وتحديد الأولويات حسب التكلفة، وتتبع اكتمال الإصلاح - باستمرار تقليل التسرب من معدل خسارة نموذجي يتراوح بين 20% و30% إلى أقل من ذلك 5-8% خلال 12 شهرًا . وهذا وحده غالبًا ما يلغي الحاجة إلى سعة ضاغط إضافية.
الأنظمة الهوائية مقابل الأنظمة الهيدروليكية: متى تختار كل منهما
يوفر كل من النظامين الهوائي والهيدروليكي القوة من خلال وسط سائل، ولكن خصائصهما تجعل كل منهما أكثر ملاءمة لتطبيقات محددة. يؤدي الخلط بين الاثنين إلى أنظمة باهظة الثمن ومفرطة الهندسة أو أنظمة ضعيفة الأداء.
مميزة
نظام هوائي
النظام الهيدروليكي
ضغط العمل
4-10 بار نموذجي
100-700 بار نموذجي
إخراج القوة
ما يصل إلى ~ 50 كيلو نيوتن عمليًا
ما يصل إلى عدة MN
السرعة
سريع؛ ما يصل إلى 3 م / ث المشتركة
معتدل 0.1–0.5 م/ث نموذجيًا
السيطرة على الموقف
صعب (انضغاط الهواء)
ممتاز (سائل غير قابل للضغط)
خطر التلوث
منخفض (استنفاد الهواء)
عالية (تسرب الزيت، التخلص منه)
تعقيد الصيانة
أقل؛ المهارات القياسية
أعلى؛ تحليل السوائل اللازمة
تكلفة التثبيت
أقل
أعلى (الخزان، الترشيح، الأختام)
أفضل حالة استخدام
سرعة عالية، وقوة خفيفة إلى متوسطة، وبيئات نظيفة
قوة عالية، تحديد المواقع بدقة، الصناعة الثقيلة
الحدود العملية: حيث تتجاوز متطلبات القوة تقريبًا 50 كيلو نيوتن أو عندما يكون التثبيت الدقيق للموضع في منتصف الشوط أمرًا إلزاميًا، عادةً ما تكون المكونات الهيدروليكية هي الخيار الأفضل. وتحت هذه العتبة، تفوز الأنظمة الهوائية بالسرعة والبساطة والنظافة وانخفاض التكلفة الإجمالية للنظام. في العديد من التطبيقات الهجينة - مثل المشابك التي تعمل بالهواء المضغوط على مكبس هيدروليكي - تتواجد كلتا التقنيتين معًا على نفس الجهاز.
التطبيقات الهوائية عالية القوة وكيفية توسيع نطاق أسطوانات الهواء
عندما لا تتمكن أحجام تجويف أسطوانة الهواء القياسية من توفير القوة المطلوبة عند ضغط النظام المتوفر، تعمل العديد من استراتيجيات التصميم على زيادة القدرة الهوائية قبل أن يصبح التحول إلى المكونات الهيدروليكية ضروريًا.
اسطوانات جنبا إلى جنب
تم تركيب وحدتي أسطوانة هواء بشكل متحد مع ربط قضبانهما بقوة الخرج المضاعفة دون زيادة حجم التجويف. يوفر زوج ترادفي من الأسطوانات ذات التجويف 100 مم عند 6 بار تقريبًا 9.4 كيلو نيوتن — ما يقرب من مضاعفة خرج الوحدة الواحدة — مع الحفاظ على نفس قطر الأسطوانة للأظرف ذات المساحة الضيقة. وتتمثل المقايضة في زيادة الطول الإجمالي واستهلاك الهواء بشكل أكبر نسبيًا.
مكثفات الهواء فوق الزيت
الse hybrid devices use a large-bore pneumatic piston driving a small-bore hydraulic piston to achieve hydraulic pressure from a pneumatic supply. A 10:1 intensifier fed at 7 bar produces 70 bar of hydraulic output, suitable for pressing, clinching, or staking operations that need precise force with clean exhaust. Air-over-oil systems eliminate the need for a full hydraulic power unit while achieving press forces of 50-200 كيلو نيوتن في تكوينات مدمجة على مقاعد البدلاء.
مضاعفات اسطوانة الهواء عن طريق الربط الميكانيكي
تعمل آليات التبديل وأتباع الكامات وروابط الرافعة على تضخيم إخراج أسطوانة الهواء ميكانيكيًا عند نقطة التطبيق. يمكن تطوير مشبك تبديل بسيط يتم تشغيله بواسطة أسطوانة تجويف مقاس 50 مم عند 6 بار قوة لقط تتجاوز 20 كيلو نيوتن في نهاية الرحلة عندما تقترب هندسة التبديل من المركز الميت. تستخدم هذه التقنية على نطاق واسع في تركيبات اللحام وأدوات الضغط.
أسطوانات قياسية ذات تجويف أكبر
تتوفر الأسطوانات المتوافقة مع ISO 15552 بأحجام تجويف تصل إلى 320 مم. عند ضغط 6 بار، توفر أسطوانة الهواء ذات التجويف 320 مم تقريبًا 483 كيلو نيوتن التوجه النظري - يقترب من منطقة الأسطوانة الهيدروليكية الصغيرة. تستهلك هذه الوحدات كبيرة التجويف كميات كبيرة من الهواء في كل شوط (شوط 300 مم على تجويف 320 مم يزيح حوالي 24 لترًا من الهواء الحر لكل دورة)، لذلك يجب مراجعة حجم جهاز الاستقبال وسعة الضاغط بعناية قبل تحديدها.
اختيار اسطوانات الهواء لبيئات صناعية محددة
لا تتناسب جميع أجسام أسطوانات الهواء ومواد الختم مع كل بيئة تشغيل. يؤدي تحديد المتغير الخاطئ للظروف القاسية أو المتخصصة إلى حدوث فشل متسارع بغض النظر عن مدى جودة تصميم بقية النظام الهوائي.
- المأكولات والمشروبات: أسطوانات جسم من الفولاذ المقاوم للصدأ مع مواد مانعة للتسرب متوافقة مع إدارة الغذاء والدواء (السيليكون أو EPDM)، بدون تشحيم خارجي، وملامح خارجية ناعمة تقاوم تراكم البكتيريا. تتحمل المتغيرات ذات تصنيف الغسيل (IP67 أو IP69K) دورات التنظيف الكيميائي والماء عالي الضغط.
- البيئات ذات درجات الحرارة العالية: تفشل أختام NBR القياسية عند درجة حرارة أعلى من 80 درجة مئوية. بالنسبة للمسابك أو الأفران أو التطبيقات القريبة من المعالجة التي تزيد درجة حرارتها عن 100 درجة مئوية، حدد موانع التسرب المصنوعة من المطاط الصناعي الفلوري (FKM/Viton) التي تصل درجة حرارتها إلى 200 درجة مئوية. فوق 150 درجة مئوية، هناك حاجة أيضًا إلى دروع حرارية خارجية على جسم الأسطوانة لحماية حلقات الاحتجاز والأغطية الطرفية.
- الأجواء المسببة للتآكل: تقاوم أجسام الألمنيوم المطلية بالنيكل أو المؤكسدة الصلبة التعرض للمواد الكيميائية الخفيفة. في بيئات المصانع البحرية أو البحرية أو الكيميائية، يوفر البناء المصنوع من الفولاذ المقاوم للصدأ بالكامل مع التجاويف المبطنة بـ PTFE أفضل مقاومة للتآكل على حساب الوزن والسعر الأعلى.
- ATEX/مناطق مقاومة للانفجار: تعتبر المحركات الهوائية بطبيعتها أكثر أمانًا من المحركات الكهربائية في المناطق الخطرة لأنها لا تنتج أي شرارة. ومع ذلك، يجب أن تحمل ملفات لولبية الصمامات وأجهزة استشعار الموضع المتصلة بأسطوانة الهواء تصنيفات منطقة ATEX المناسبة. يحتاج جسم الأسطوانة نفسه إلى التحقق من عدم شرارة — الألومنيوم مقبول بشكل عام، ولكن يجب فحص الحديد الزهر وفقًا لمتطلبات تصنيف المنطقة.
- تطبيقات غرف الأبحاث: تتطلب غرف ISO Class 5 والغرف النظيفة الأفضل أسطوانات ذات أختام خالية من إطلاق الغازات، ولا يوجد تشحيم خارجي، ومواد متوافقة مع الفراغ. تستخدم بعض الشركات المصنعة لشاشات العرض المسطحة وأشباه الموصلات أسطوانات ذات جسم بلاستيكي بالكامل للتخلص من أي خطر للتلوث المعدني.
- المعدات الخارجية ومعدات البناء: تحتاج الأسطوانات المعرضة للطقس إلى طلاء قضبان من النيكل والزنك أو الكروم الصلب، وأختام ممسحة شديدة التحمل لاستبعاد الأوساخ، وأجسام مؤكسدة أو مطلية. يجب أن تأخذ مواصفات الضغط في الاعتبار درجات الحرارة القصوى: عند -30 درجة مئوية، تزداد سماكة مواد التشحيم القياسية وتتصلب المواد، مما يتطلب شحمًا بدرجة حرارة منخفضة ومواد مطاطية ذات تصنيف بارد.
إن مطابقة مواصفات أسطوانة الهواء مع بيئة التشغيل الفعلية - بدلاً من الالتزام باختيار كتالوج للأغراض العامة - هو المكان الذي يضيف فيه مهندسو أنظمة الهواء المضغوط ذوو الخبرة قيمة قابلة للقياس. تكون التكلفة الإضافية للمتغير الصحيح دائمًا أقل من دورة استبدال غير مخطط لها بعد فشل ميداني مبكر.
تتميز الأنظمة الهوائية، في جوهرها، بالموثوقية والسرعة والفعالية من حيث التكلفة عندما يتم تصميمها بمواصفات المكونات الصحيحة، وجودة الهواء المناسبة، والحجم الصحيح، ونهج الصيانة المنظم. تظل أسطوانة الهواء العنصر الأكثر وضوحًا، لكن أداءها يعتمد كليًا على جودة نظام الهواء المضغوط الذي يغذيها. استثمر في إعداد الهواء وإدارة الضغط، وسوف توفر المحركات الموجودة في اتجاه مجرى النهر دورة الحياة التي يقصدها تصميمها.
