يا له من اسطوانة الهواء هل فعلا في خط الإنتاج
تقوم أسطوانة الهواء بتحويل ضغط الهواء المضغوط إلى قوة ميكانيكية خطية، والإجابة المختصرة لأي شخص يختار واحدة هي: يحدد حجم التجويف خرج القوة، ويحدد طول الشوط مسافة السير، ويحدد تصميم القضيب قدرة التحمل تحت الأحمال الجانبية . تنتج أسطوانة المحرك الهوائي القياسية التي تعمل على هواء متجر بقوة 6 بار (87 رطل لكل بوصة مربعة) مع تجويف 32 مم ما يقرب من 482 نيوتن من القوة على شوط الدفع، وهو ما يكفي لقيادة معظم مهام التثبيت والرفع والضغط الموجودة في معدات التعبئة والتغليف والتجميع. إذا كانت العملية تحتاج إلى المزيد من القوة دون زيادة حجم التجويف، فإن المسارات العملية الوحيدة هي رفع ضغط الخط (ضمن الحد المقدر للأسطوانة، عادة 10 بار للوحدات القياسية) أو التحول إلى تصميم الأسطوانة الترادفية التي تكدس مكبسين على قضيب واحد.
تنقسم أسطوانات المحرك إلى عائلتين ميكانيكيتين كبيرتين: الأسطوانات أحادية الفعل، والتي تستخدم ضغط الهواء للتحرك في اتجاه واحد ونابض للعودة، والأسطوانات مزدوجة الفعل، والتي تستخدم ضغط الهواء لكل من التمديد والسحب. تمثل التصميمات مزدوجة الفعل حوالي 75% من تركيبات أسطوانات الهواء الصناعية وفقًا لبيانات موزع المكونات من كتالوجات Festo وSMC، ويرجع ذلك إلى حد كبير إلى أنها توفر قوة وسرعة يمكن التحكم فيهما في كلا الاتجاهين ولا تهدر الطاقة في ضغط زنبرك الإرجاع في كل دورة.
حساب قوة الأسطوانة: الأرقام المهمة
صيغة القوة لأسطوانة هوائية واضحة ومباشرة: القوة (ن) = الضغط (بار) × المساحة (سم²) × 10 . يتم حساب مساحة المكبس من قطر التجويف باستخدام صيغة مساحة الدائرة القياسية، π في نصف القطر المربع. بالنسبة لشوط جانب القضيب (التراجع)، يجب طرح مساحة المقطع العرضي للقضيب من إجمالي مساحة المكبس، ولهذا السبب تكون قوة التراجع دائمًا أقل من قوة التمديد في أسطوانة مزدوجة الفعل، غالبًا بنسبة 10% إلى 15% اعتمادًا على قطر القضيب.
| قطر تتحمل | منطقة المكبس | القوة عند 6 بار | تطبيق نموذجي |
|---|---|---|---|
| 16 ملم | 2.01 سم² | 120 ن | طرد جزء صغير، النابضة |
| 25 ملم | 4.91 سم² | 295 ن | تركيبات لقط الخفيفة |
| 32 ملم | 8.04 سم² | 482 ن | يتوقف الناقل، لوحات الدفع |
| 50 ملم | 19.63 سم² | 1178 ن | تركيب الصحافة، تشكيل الصفائح المعدنية |
| 80 ملم | 50.27 سم² | 3016 ن | لقط ثقيل، أدوات الصب يموت |
تجدر الإشارة إلى أن القوة النظرية من هذه الصيغة تمثل أقصى ناتج متاح قبل خسائر الاحتكاك. تنخفض القوة الواقعية بحوالي 5% إلى 10% بسبب احتكاك الختم، خاصة في الأسطوانات التي تم تشغيلها لفترات طويلة دون صيانة التشحيم.
أنماط هيكل الأسطوانة ومتى يناسب كل منها
يتم تصنيع أسطوانات الهواء في العديد من تكوينات الجسم، ويعد اختيار النمط الخاطئ أحد أكثر مصادر التآكل المبكر للمعدات الآلية شيوعًا.
جسم مستدير (ISO 6432) اسطوانات
هذه هي الخيار الأكثر إحكاما لحجم التجويف المحدد ويمكن تركيبها بسهولة في إطارات الماكينة الضيقة باستخدام المشبك أو أقواس الحافة. توجد بشكل شائع في أحجام التجويف من 8 مم إلى 25 مم، وهي مفضلة لأذرع الالتقاط والوضع، وآليات القاذف الصغيرة، وتطبيقات البوابات حيث تكون المساحة على طول محور التشغيل محدودة.

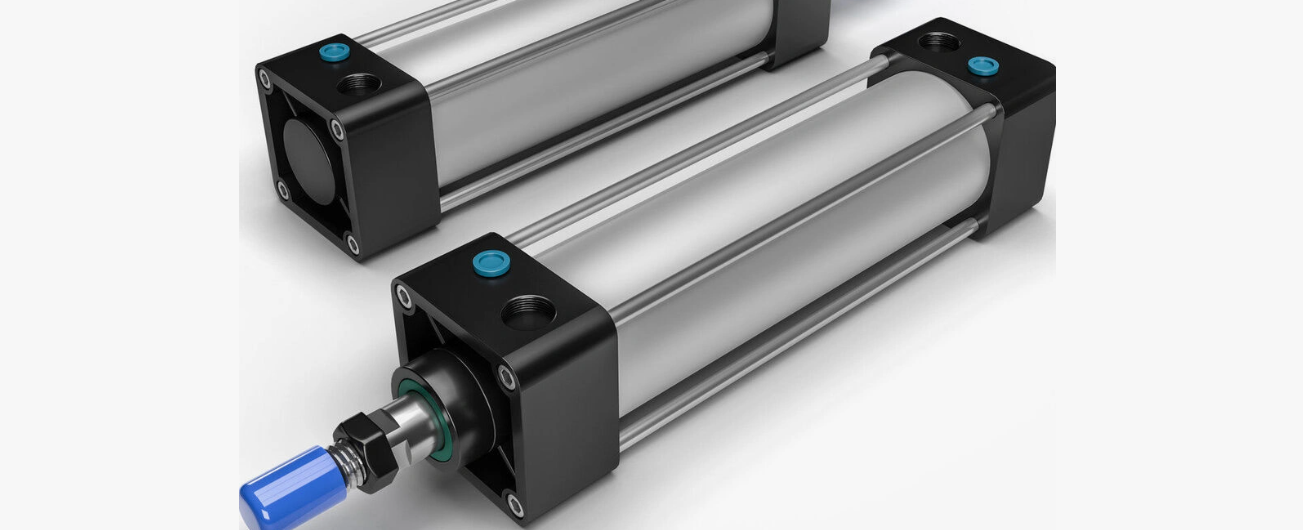

هيكل الجسم (ISO 15552) الأسطوانات
أجسام ذات مقطع عرضي مربعة أو مستطيلة مزودة بفتحات تركيب مدمجة على طول الجوانب الأربعة. تتيح الأسطح المسطحة والأخاديد ذات الفتحة على شكل حرف T للمصممين تثبيت المستشعرات والأقواس وقضبان التوجيه مباشرة على جسم الأسطوانة دون تركيبات إضافية. يهيمن هذا النمط على نطاق التجويف من 32 مم إلى 125 مم وهو الخيار الافتراضي للأتمتة الصناعية العامة.
الاسطوانات الموجهة (الشريحة).
تجمع هذه بين أسطوانة قياسية وقضبان توجيه خطية مدمجة، وعادةً ما يكون عمودان من الصلب المتصلب موازيين للقضيب الرئيسي. تمتص قضبان التوجيه الأحمال الجانبية وعزم الدوران الذي قد يؤدي إلى ثني أو تآكل قضيب الأسطوانة القياسي والختم. أي تطبيق يتم فيه تطبيق الحمل بعيدًا عن المركز من الخط المركزي للقضيب، مثل ذراع دافع أو قابض دوار، يجب أن يستخدم أسطوانة موجهة بدلاً من أسطوانة قضيب قياسية ، لأن التحميل الجانبي هو السبب الأكبر لفشل ختم القضيب المبكر.
اسطوانات مدمجة
وحدات ذات شكل مسطح قصيرة الشوط مصممة لعمليات التثبيت حيث تكون المساحة المحورية مرتفعة، كما هو الحال في الطاولات الدوارة متعددة المحطات. نادرًا ما تتجاوز أطوال الشوط 50 مم، لكن وجه التثبيت المسطح والطول الإجمالي المنخفض يجعلها مثالية للتركيبات التي لا تناسب الأسطوانة القياسية.
أساليب التركيب ومقايضاتها الميكانيكية
لا يؤثر أسلوب التثبيت المختار على التثبيت فحسب، بل يؤثر أيضًا على إجهاد الانحناء الذي يتعرض له جسم الأسطوانة والقضيب أثناء التشغيل.
- تركيب القدم : مثبت بمسامير على طول الجزء السفلي من جسم الأسطوانة، وهو بسيط وصلب، ولكنه يتطلب أن يكون مسار التحميل محاذيًا تمامًا لتجنب لحظات الانحناء على أنبوب الجسم.
- تركيب شفة : مثبت بمسامير عند الغطاء أو طرف الرأس، وهو متين جدًا لتطبيقات الدفع/السحب المحورية، وهو شائع في معدات الضغط والختم.
- تركيب مرتكز الدوران : تسمح النقطة المحورية للأسطوانة بالتأرجح أثناء تمددها، وهي ضرورية لأذرع المشبك وآليات الرفع التي تدور عبر قوس بدلاً من التحرك في خط مستقيم.
- تركيب كليفيس : وصلة الدبوس والشوكة في الجزء الخلفي من الأسطوانة، والتي يتم إقرانها في كثير من الأحيان بشق في نهاية القضيب أيضًا، مما يسمح للأسطوانة بأكملها بالدوران أثناء الشوط.
تعد حوامل مرتكز الدوران والوصلات المفصلية هي الاختيارات الوحيدة التي يجب استخدامها عندما لا يكون مسار التشغيل خطًا مستقيمًا، نظرًا لأن الحوامل الصلبة على الحمل المحوري ستؤدي إلى ثني قضيب المكبس بسرعة.
استهلاك الهواء: تحديد حجم الضاغط بشكل صحيح
أحد العوامل التي يتم التغاضي عنها عند إضافة الأسطوانات إلى نظام هوائي موجود هو إجمالي الطلب على الهواء. تستهلك كل دورة من الأسطوانة حجمًا من الهواء المضغوط يساوي مساحة المكبس مضروبًا في طول الشوط، ويتضاعف في حالة الأسطوانات مزدوجة المفعول حيث أن كلا الغرفتين تملأان وتستنفدان كل دورة.
على سبيل المثال، تحتوي الأسطوانة ذات التجويف 50 مم وشوط 200 مم على حجم مكبس يبلغ حوالي 393 سم مكعب على جانب الامتداد. أضف حجم جانب القضيب (أقل قليلاً بسبب إزاحة القضيب، ولنسمه 370 سم مكعب)، وستستهلك دورة واحدة كاملة حوالي 763 سم مكعب من الهواء الحر عند الضغط الجوي، مضروبًا في نسبة الضغط. عند ضغط 6 بار (7 بار مطلق)، يكون ذلك ما يقرب من 5.3 لترًا من الهواء الحر لكل دورة. سوف تستهلك الآلة التي تقوم بتشغيل هذه الأسطوانة بمعدل 20 دورة في الدقيقة ما يقرب من 106 لترًا في الدقيقة من الهواء الحر لهذا المحرك الواحد فقط ، وهو حمل ذو معنى عند ضربه عبر جهاز يحتوي على اثنتي عشرة أسطوانة أو أكثر.
| حجم التجويف | السكتة الدماغية 100 ملم | السكتة الدماغية 200 ملم | السكتة الدماغية 300 ملم |
|---|---|---|---|
| 25 ملم | 26 لتر/دقيقة | 52 لتر/دقيقة | 78 لتر/دقيقة |
| 32 ملم | 42 لتر/دقيقة | 84 لتر/دقيقة | 127 لتر/دقيقة |
| 50 ملم | 53 لتر/دقيقة | 106 لتر/دقيقة | 159 لتر/دقيقة |
| 80 ملم | 135 لتر/دقيقة | 271 لتر/دقيقة | 406 لتر/دقيقة |
عادةً ما تقلل المصانع من حجم الضاغط عند إضافة خلايا آلية جديدة لأنها تحسب بناءً على تجويف الأسطوانة وحده دون الأخذ في الاعتبار معدل الدورة. يتسبب الضاغط الذي يكون حجمه أقل من إجمالي الطلب في انخفاض ضغط الخط أثناء ذروة الدورة، مما يقلل بشكل مباشر من خرج القوة لكل أسطوانة على النظام في وقت واحد، مما يؤدي في بعض الأحيان إلى قيام الفنيين بتشخيص الأعراض بشكل خاطئ على أنها مشغل فاشل عندما يكون السبب الحقيقي هو المنبع.
توسيد نهاية السكتة الدماغية ولماذا يطيل عمر الخدمة
في نهاية كل شوط، يتباطأ المكبس عن طريق الاصطدام بغطاء النهاية ما لم يكن هناك شكل من أشكال التوسيد. تقتصر الأسطوانات القياسية التي لا تحتوي على وسائد على سرعات مكبس منخفضة نسبيًا، بشكل عام أقل من 0.3 متر في الثانية، قبل أن تبدأ قوى الاصطدام في إتلاف المكبس والأغطية الطرفية وأجهزة التثبيت.
تستخدم الوسادة القابلة للتعديل صمام إبرة لخنق هواء العادم في آخر 10 إلى 15 ملم من السفر، مما يؤدي إلى إبطاء المكبس قبل أن يلامس الغطاء النهائي. يمكن لهذه الميزة الفردية إطالة عمر خدمة الأسطوانة بشكل كبير، لأن الصدمة الميكانيكية المتكررة للتوقف غير المبطن هي مساهم رئيسي في تآكل الختم، وفك المثبت، والتشقق النهائي للغطاء النهائي المصبوب على الأسطوانات المصنوعة من الألومنيوم.
للتطبيقات التي تعمل بسرعة أعلى من 0.5 م/ث، أو لأي أسطوانة تحمل كتلة حمولة تزيد عن بضعة كيلوغرامات، يجب اعتبار الوسادة الهوائية القابلة للتعديل مطلبًا قياسيًا وليس ترقية اختيارية . توفر المصدات المطاطية بديلاً أقل تكلفة للأحمال الأخف والسرعات المنخفضة، حيث تمتص الصدمات من خلال التشوه المرن بدلاً من اختناق الهواء، ولكنها تتآكل وتتطلب استبدالًا دوريًا.
اختيار المواد لبيئات التشغيل المختلفة
يحدد الجسم والقضيب ومواد الختم الخاصة بأسطوانة المحرك مدى بقائها خارج أرضية المصنع النظيفة والجافة والمتحكم فيها بالمناخ.
أسطوانات الجسم القياسية المصنوعة من الألومنيوم
الألومنيوم المؤكسد هو الخيار الافتراضي للاستخدام الداخلي العام. إنه خفيف الوزن، ويقاوم تآكل السطح الناتج عن الرطوبة العادية، ويمكن ماكيناته بسهولة من أجل إجراء التجاويف الدقيقة المطلوبة للحفاظ على الختم الجيد. إنه غير مناسب للبيئات التي تحتوي على مواد كيميائية كاوية أو التعرض المستمر للمياه المالحة دون طلاءات إضافية.
اسطوانات ستانلس ستيل
يستخدم في تجهيز الأغذية والتطبيقات الصيدلانية والبحرية حيث يكون الغسيل باستخدام المنظفات المكلورة أو التعرض للهواء المالح أمرًا روتينيًا. تكلف الأسطوانات غير القابل للصدأ أكثر من 1.5 إلى 2.5 مرة من سعر وحدة الألومنيوم المكافئة، ولكنها تتجنب التآكل الذي قد يتطلب استبدالًا متكررًا في هذه البيئات.
مركبات الختم
تعتبر أختام النتريل (NBR) قياسية في الخدمة الجوية العامة عند درجات حرارة تتراوح من -20 درجة مئوية إلى 80 درجة مئوية. بالنسبة لتطبيقات درجات الحرارة المرتفعة بالقرب من الأفران أو محطات اللحام، تعمل أختام الفلوروكربون (FKM/Viton) على توسيع النطاق القابل للاستخدام حتى حوالي 150 درجة مئوية ولكنها تكلف أكثر بكثير. بالنسبة للآلات الغذائية والصيدلانية، تكون مركبات الختم المتوافقة مع إدارة الغذاء والدواء مطلوبة ويجب تحديدها بوضوح عند الطلب، نظرًا لأن الأختام القياسية قد لا تلبي متطلبات المعالجة الصحية.
أعراض الفشل الشائعة وأسبابها الجذرية
يواجه الفنيون الميدانيون بشكل متكرر نفس مجموعة أنماط الفشل في أسطوانات المشغل، كما أن التعرف عليها سريعًا يوفر وقت توقف كبير.
| أعراض | السبب المحتمل | الإجراء التصحيحي |
|---|---|---|
| السكتة الدماغية بطيئة أو بطيئة | أنابيب صغيرة الحجم، أو تركيبات مقيدة، أو ضغط خط منخفض | تحقق من ضغط الإمداد في منفذ الأسطوانة وقم بتكبير قطر الأنبوب |
| تسرب الهواء من نهاية القضيب | غالبًا ما يكون ختم القضيب متآكلًا بسبب التحميل الجانبي أو التلوث | استبدل مجموعة الختم، وافحص تسجيل القضبان ومصدر التحميل الجانبي |
| تنجرف الأسطوانة عند انقطاع الهواء | تجاوز ختم المكبس الداخلي مما يسمح بنقل الهواء بين الغرف | استبدل ختم المكبس، وافحص التجويف للتحقق من التهديف |
| ضجة عالية في نهاية السكتة الدماغية | توسيد مفقود أو متآكل، سرعة زائدة | اضبط صمام إبرة الوسادة أو أضف التحكم في التدفق على العادم |
| عازمة قضيب المكبس | التحميل الجانبي يتجاوز الحدود المقدرة، واختلال المحاذاة | استبدلها بأسطوانة موجهة أو المحاذاة الميكانيكية الصحيحة |
ترجع معظم حالات فشل الأسطوانات المبكرة إلى سببين جذريين: التحميل الجانبي على القضيب من التركيب غير المحاذاة، وإمداد الهواء الملوث الذي يحمل الرطوبة أو الجسيمات إلى موانع التسرب. تعالج وحدة التشحيم المنظم للمرشح (FRL) التي يتم صيانتها بشكل صحيح في الجزء العلوي من كل مشغل السبب الثاني مباشرة، وتعالج فحوصات المحاذاة الروتينية أثناء الصيانة الوقائية السبب الأول.
قائمة مرجعية عملية لتحديد أسطوانة المحرك الجديدة
عند تحديد أسطوانة مشغل هوائي جديدة لتصميم الماكينة أو تعديلها، يؤدي العمل من خلال النقاط التالية بالترتيب إلى تجنب أخطاء المواصفات الأكثر شيوعًا.
- احسب القوة المطلوبة عند أدنى ضغط خطي متوقع، وليس الضغط الاسمي، حيث يمكن أن يتدلى الضغط أثناء ذروة الطلب.
- حدد حجم التجويف بهامش أمان لا يقل عن 25% فوق الحد الأدنى المحسوب لمتطلبات القوة.
- تأكد من أن طول السكتة الدماغية يمثل السفر الميكانيكي الكامل بالإضافة إلى أي مسافة توسيد في كل طرف.
- اختر أسطوانة موجهة إذا كان سيتم تطبيق أي حمل جانبي أو عزم دوران على القضيب أثناء الشوط.
- قم بمطابقة مادة الختم ومواد الجسم مع البيئة المحيطة، بما في ذلك درجة الحرارة والرطوبة والتعرض للمواد الكيميائية.
- حدد نوع الوسادة بناءً على سرعة المكبس المتوقعة وكتلة الحمولة.
- تأكد من أن نمط التثبيت يطابق مسار التحميل، والخط المستقيم مقابل حركة التمحور.
- أضف استهلاك هواء الأسطوانة الجديدة إلى إجمالي طلب النظام وتحقق من قدرة الضاغط.
إن اتباع هذا التسلسل بالترتيب، بدلاً من البدء من رقم جزء الكتالوج والعمل بشكل عكسي، هو الفرق بين المشغل الذي يعمل بشكل موثوق لسنوات والمشغل الذي يصبح عنصر صيانة متكرر خلال أشهر من التثبيت.
