ما هي الأسطوانة الهوائية عالية القوة ومتى تحتاج إليها فعليًا؟
A اسطوانة هوائية عالية القوة هو اسطوانة الهواء تم تصميمها لتوفير قوة دفع أكبر بكثير من أسطوانات التجويف القياسية - والتي يتم إنتاجها عادةً قوى تتراوح من 5000 نيوتن إلى أكثر من 200000 نيوتن — من خلال الجمع بين أقطار التجويف الكبيرة، أو ضغوط التشغيل المرتفعة، أو التكوينات الترادفية/متعددة المراحل. إذا كان تطبيقك يتضمن الضغط أو التثبيت أو التثقيب أو التشكيل أو الرفع الثقيل حيث لا تستطيع أسطوانة الهواء التقليدية تحمل الحمل المطلوب، فإن أسطوانة الهواء المضغوط عالية القوة هي الحل المباشر.
غالبًا ما يرجع قرار استخدام أسطوانة هواء عالية القوة بدلاً من بديل هيدروليكي إلى النظافة والسرعة وبساطة الصيانة. تعمل الأنظمة الهوائية بالهواء المضغوط، مما يعني عدم وجود مخاطر تلوث بالزيت، وأوقات دورات أسرع، وسهولة الامتثال لمعايير الأغذية أو الأدوية أو غرف الأبحاث. والمقايضة هي كثافة القوة: تولد الأسطوانات الهيدروليكية قوة أعلى لكل وحدة مساحة، ولكن عندما يكون ضغط الهواء عند 10 بار كافيًا - وهو ما ينطبق على معظم مهام التثبيت والضغط الصناعية التي تصل إلى 100 كيلو نيوتن تقريبًا - توفر أسطوانة هوائية كبيرة التجويف هذه القوة بشكل موثوق وفعال من حيث التكلفة.
كيف تولد أسطوانة هوائية قوة عالية: الفيزياء وراء الأرقام
يتم حساب القوة الناتجة من أي أسطوانة هواء من خلال صيغة مباشرة: و = ف × أ ، حيث F هي القوة بالنيوتن، وP هي مقياس الضغط بالباسكال، وA هي مساحة المكبس الفعالة بالمتر المربع. وهذا يعني أن هناك رافعتين متاحتين لمهندس التصميم: زيادة الضغط، أو زيادة حجم التجويف.
لنفترض أن أسطوانة هواء قطرها 200 مم تعمل عند ضغط 6 بار (600000 باسكال). تبلغ مساحة المكبس حوالي 0.0314 مترًا مربعًا، مما يوفر قوة دفع نظرية تبلغ 18850 نيوتن - أقل بقليل من 1.9 طن . يؤدي توسيع التجويف إلى 320 ملم عند نفس الضغط إلى إنتاج 48254 نيوتن، أي ما يقرب من 4.9 طن. يؤدي رفع الضغط إلى 10 بار على نفس التجويف 320 مم إلى رفع الخرج النظري إلى 80,425 ن . توضح هذه الأرقام سبب كون قطر التجويف هو المتغير الأساسي الذي يتعامل معه المهندسون عند تحديد أسطوانة هوائية عالية القوة.
تكون قوة السحب (شوط التراجع) دائمًا أقل من قوة الدفع لأن القضيب يزيح مساحة المقطع العرضي على جانب الغطاء. بالنسبة للأسطوانة ذات التجويف 320 مم مع قضيب 100 مم عند 10 بار، تنخفض قوة السحب إلى ما يقرب من 72600 نيوتن - لا تزال هائلة، ولكنها تمييز مهم للتطبيقات التي يجب أن يحمل فيها التراجع حمولة.
تكوينات اسطوانة جنبا إلى جنب
عندما لا يتمكن التجويف الفردي من توفير قوة كافية ضمن قيود المساحة أو الضغط، تقوم أسطوانات الهواء الترادفية بتكديس مكبسين أو أكثر على قضيب واحد. يساهم كل مكبس بدفعه، وتتجمع القوى بشكل مباشر. ينتج الترتيب الترادفي لأسطوانيتين بقطر 250 مم عند 8 بار تقريبًا 78,500 نيوتن مجتمعة - يعادل وحدة تجويف واحدة مقاس 350 مم - مع الحفاظ على البصمة المادية أضيق. تعد التكوينات الترادفية شائعة في تركيبات ختم السيارات وعمليات الضغط الدقيقة.
- F - قوة الإخراج (ن)
- P - ضغط العرض (باسكال)
- A — منطقة المكبس (م²)
- D - قطر التجويف (م)

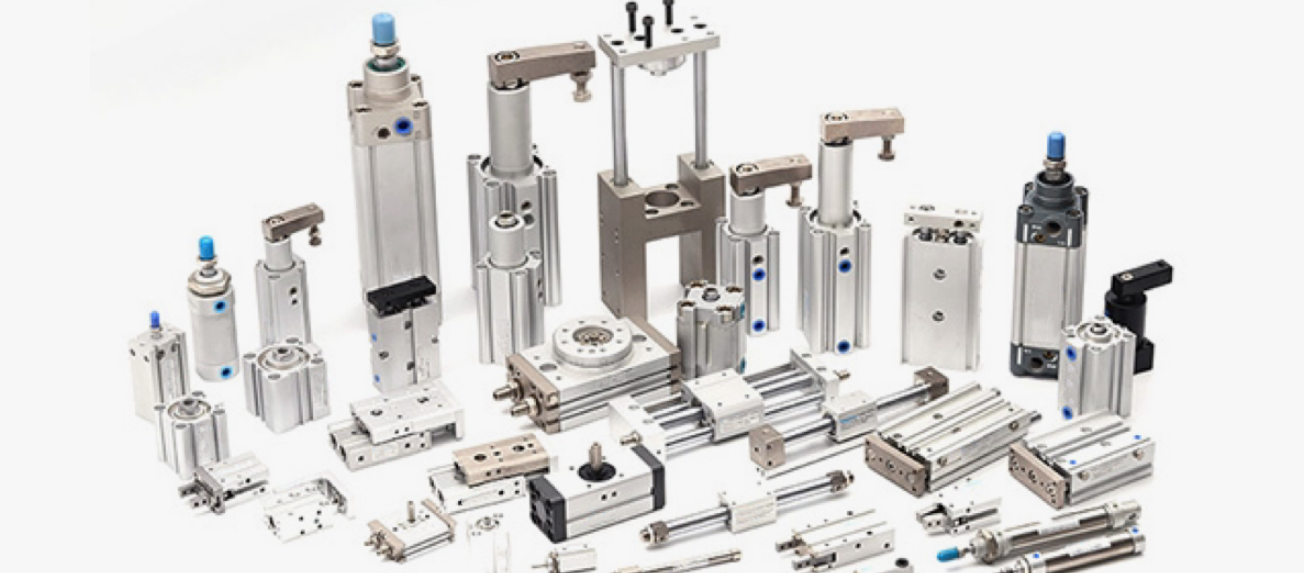

أنواع الأسطوانات الهوائية عالية القوة وتطبيقاتها الصناعية
لا تخدم كل أسطوانة هواء عالية القوة نفس الغرض. يعكس تنوع التكوينات المتاحة اتساع نطاق التطبيقات المطلوبة عبر صناعات التصنيع والمعالجة والأتمتة. إن فهم أي نوع من الأسطوانات يناسب أي مهمة يمنع الإفراط في المواصفات المكلفة، أو الأسوأ من ذلك، التركيبات التي تعاني من نقص الطاقة والتي تفشل قبل الأوان.
أسطوانات كبيرة الحجم أحادية الفعل
تصميمات عودة الربيع أو عودة الجاذبية مع تجاويف تصل إلى 320 ملم. يتم استخدامه في عمليات التثبيت والتثبيت، وصمامات البوابة على خطوط الأنابيب، وتثبيت قالب الحقن حيث تحتاج شوط العمل إلى الطاقة في اتجاه واحد فقط. يتم تقليل استهلاك الهواء لكل دورة إلى النصف مقارنة بالمعادلات ذات المفعول المزدوج، وهو أمر مهم عند ترددات الدورة العالية.
أسطوانات كبيرة الحجم ومزدوجة المفعول
فئة الأسطوانات الهوائية عالية القوة الأكثر شيوعًا. يعمل الهواء المضغوط على جانبي المكبس، مما يوفر تمددًا وسحبًا قويًا. تتوفر الأسطوانات القياسية ايزو 15552 من تجويف 32 مم إلى 320 مم في شكل كتالوج، مع تصنيع مخصص يتجاوز التجويف 500 مم. تقوم خطوط هيكل السيارة باللون الأبيض بشكل روتيني بنشر أسطوانات مزدوجة الفعل بقطر 250 مم لضغط الألواح.
اسطوانات جنبا إلى جنب
مكبسان على قضيب مشترك في جسم واحد. يتضاعف خرج القوة تقريبًا دون زيادة حجم التجويف. مثالي عندما يكون عرض الظرف مقيدًا ولكن الطول المحوري متاح. توفر الوحدة الترادفية ذات التجويف 160 مم عند 8 بار تقريبًا 32,170 ن - يمكن مقارنتها بأسطوانة واحدة بقطر 225 مم - في جسم أطول قليلاً فقط من وحدة الشوط المزدوجة القياسية.
أسطوانات بدون قضبان (تجويف كبير)
يقوم المكبس بتشغيل عربة خارجية عبر فتحة محكمة الغلق أو أداة توصيل مغناطيسية بدلاً من قضيب بارز. يسمح بأطوال شوط تساوي طول جسم الأسطوانة، مما يجعلها مدمجة لتطبيقات القوة العالية للسفر الطويل مثل نقل المواد في خطوط الختم أو أجهزة قياس الفرامل الخلفية بقوة تصل إلى 15000 نيوتن.
أنظمة التكثيف الهيدروليكية الهوائية
تستخدم هذه الوحدات الهجينة أسطوانة هواء كبيرة التجويف لتشغيل مكبس هيدروليكي صغير التجويف، مما يؤدي إلى مضاعفة القوة بنسبة مساحات المكبس. تنتج مرحلة هوائية مقاس 200 مم تعمل على تشغيل مرحلة هيدروليكية مقاس 40 مم عند مدخل 6 بار ضغوط خرج هيدروليكية تتجاوز 150 بار، مما يتيح قوى أعلى بكثير من 200000 نيوتن. تُستخدم في مسدسات اللحام النقطي، وآلات التثبيت، وأدوات التثبيت.
أسطوانات قصيرة الشوط عالية القوة
تُسمى أحيانًا الأسطوانات المسطحة أو المسطحة، وتوفر قوة تثبيت عالية جدًا على الأشواط التي تتراوح من 5 إلى 50 مم. تولد أقطار التجويف التي تتراوح من 250 إلى 400 ملم في الأجسام القصيرة جدًا قوى تصل إلى 125000 نيوتن في الحد الأدنى من المساحة المحورية. تستخدم في تثبيت التركيبات، وإعداد القالب، وتحديد موقع البليت في مراكز التصنيع.
