أنواع أسطوانات الهواء: دليل كامل

ما هي الأنواع المختلفة لأسطوانات الهواء؟

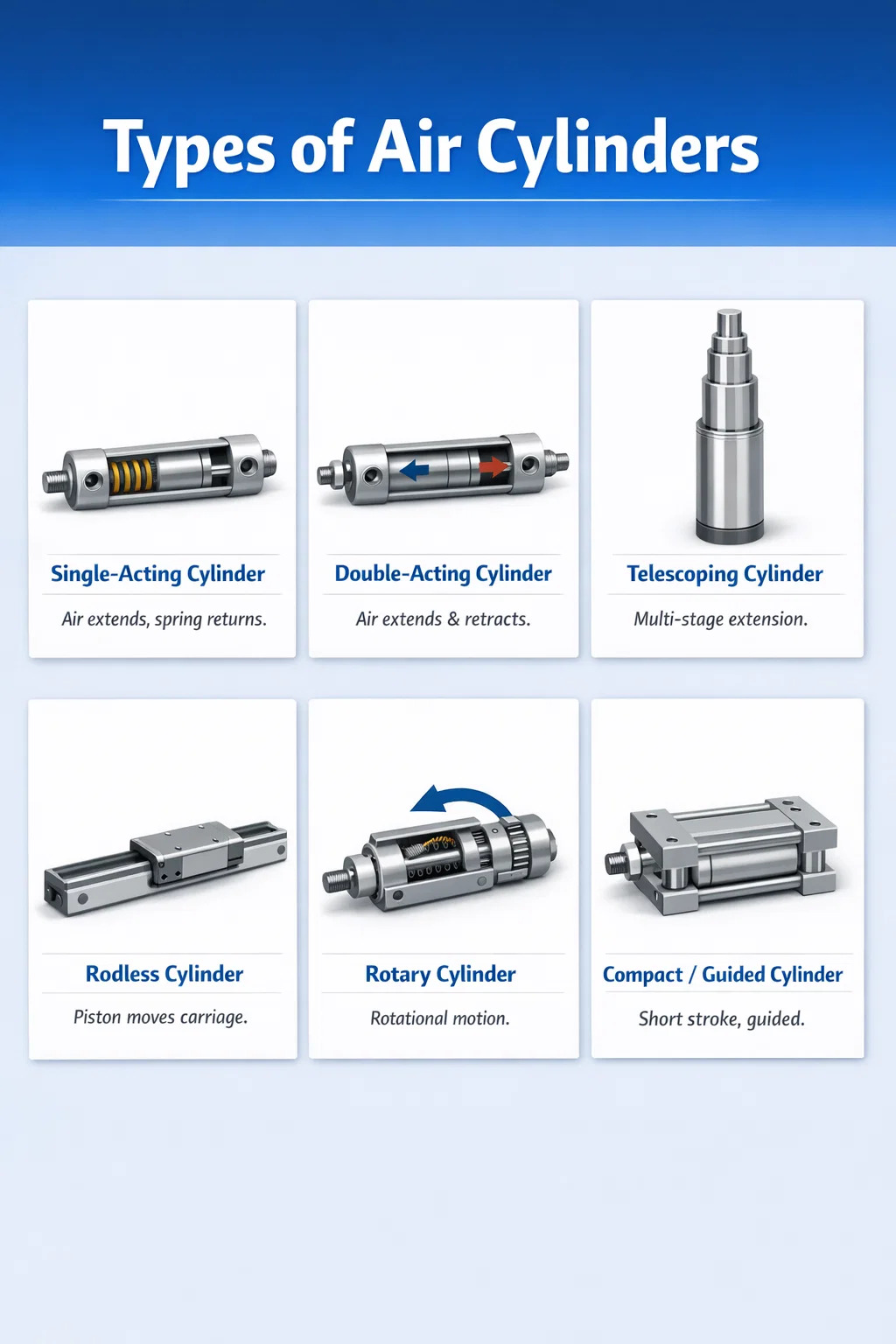

اسطوانات الهواء - وتسمى أيضًا الأسطوانات الهوائية - تعمل على تحويل طاقة الهواء المضغوط إلى حركة ميكانيكية خطية أو دوارة. هناك ستة أنواع أساسية من اسطوانات الهواء تُستخدم في التطبيقات الصناعية والسيارات والتصنيع: الأسطوانات أحادية المفعول، والأسطوانات مزدوجة المفعول، والأسطوانات المتداخلة، والأسطوانات الخالية من القضبان، والأسطوانات الدوارة، والأسطوانات المدمجة/الموجهة. يخدم كل نوع غرضًا ميكانيكيًا مميزًا، واختيار النوع الخاطئ يمكن أن يؤدي إلى التآكل المبكر، أو إهدار الطاقة، أو فشل النظام تمامًا.

إن فهم هذه الفئات ليس أمرًا أكاديميًا فحسب، بل تم تقدير قيمة سوق أسطوانات الهواء العالمية تقريبًا 14.2 مليار دولار في عام 2023 ومن المتوقع أن ينمو بشكل مطرد حتى عام 2030، مدفوعًا بالطلب على الأتمتة في التعبئة والتغليف وتجهيز الأغذية وتجميع السيارات. يؤثر الاختيار الصحيح للأسطوانة بشكل مباشر على وقت الدورة، واستهلاك الطاقة، وفترات الصيانة.

اسطوانات الهواء أحادية الفعل

تستخدم الأسطوانات أحادية الفعل الهواء المضغوط لتحريك المكبس في اتجاه واحد فقط. يتم تنفيذ شوط العودة بواسطة زنبرك داخلي أو قوة ميكانيكية خارجية مثل الجاذبية. هذه هي من بين أبسط الأسطوانات الهوائية المتاحة وأكثرها فعالية من حيث التكلفة.

كيف تعمل الأسطوانات أحادية المفعول

يدخل الهواء المضغوط من خلال منفذ واحد ويدفع المكبس للأمام. عندما يتم تحرير ضغط الهواء، يقوم الزنبرك الداخلي بدفع المكبس إلى موضعه الأصلي. نظرًا لأن الزنبرك يقوم بنصف الشغل، فإن قوة الخرج الفعالة تقل بمقاومة الزنبرك - عادةً بين 10% و 20% اعتمادا على صلابة الربيع وحجم الاسطوانة.

التطبيقات المشتركة

• لقط وعقد الشغل أثناء التصنيع
• عمليات الختم والتثقيب حيث لا تتطلب ضربة العودة أي قوة
• مشغلات الأبواب والبوابات حيث تساعد الجاذبية على العودة
• آليات الفرامل وأجهزة قفل السلامة
• المعدات الزراعية مثل مثقاب البذور وآليات الزراعة

تعتبر الأسطوانات أحادية الفعل هي الخيار المفضل عند الحاجة إلى تقليل استهلاك الهواء، حيث يتم استهلاك الهواء فقط في شوط العمل. في التطبيقات ذات الدورة العالية التي تعمل بمعدل 50 إلى 100 دورة في الدقيقة، يُترجم ذلك إلى توفير كبير في الهواء المضغوط على مدار فترة تحول الإنتاج.

القيود التي يجب مراعاتها

طول شوط الأسطوانات أحادية الفعل محدود لأن الأشواط الأطول تتطلب نوابض أطول، والتي تشغل مساحة التجويف وتقلل من مساحة الأسطوانة القابلة للاستخدام. من الناحية العملية، تقصر معظم الشركات المصنعة أسطوانات إرجاع الزنبرك على الأشواط 100 ملم (حوالي 4 بوصات) أو أقل. علاوة على ذلك، يصبح التصميم مزدوج الفعل أكثر عملية.

اسطوانات الهواء مزدوجة المفعول

الأسطوانات مزدوجة الفعل هي النوع الأكثر استخدامًا من الأسطوانات الهوائية في الأتمتة الصناعية. وهي تستخدم الهواء المضغوط لتشغيل كل من ضربات التمدد والسحب، مما يمنح المشغل التحكم الكامل في القوة والسرعة في كلا الاتجاهين.

مبدأ البناء والتشغيل

تحتوي الأسطوانة مزدوجة الفعل على منفذين للهواء — واحد على كل جانب من جوانب المكبس. عندما يدخل الهواء إلى منفذ نهاية الغطاء، يمتد المكبس. عندما يتم توجيه الهواء إلى منفذ نهاية القضيب، يتراجع المكبس. يقوم صمام التحكم الاتجاهي (عادةً صمام ذو ملف لولبي 4/2 أو 5/2) بتبديل تدفق الهواء بين المنفذين. لأنه لا يوجد ربيع متورط، تساهم منطقة التجويف الكاملة في توسيع القوة ، مما يجعل هذه الأسطوانات أقوى بكثير من نظيراتها ذات الفعل الواحد التي لها نفس قطر التجويف.

الاختلافات في حساب القوة بين السكتات الدماغية

أحد الفروق المهمة: قوى التمدد والسحب غير متساوية. في شوط التمديد، يتم حساب القوة باستخدام منطقة التجويف الكاملة. في شوط التراجع، يشغل قضيب المكبس جزءًا من التجويف، وبالتالي تكون المساحة الفعالة - وبالتالي قوة التراجع - أقل قليلًا. بالنسبة للأسطوانة ذات التجويف 50 مم والقضيب 20 مم عند 6 بار، تكون قوة التمدد تقريبًا 1,178 ن بينما تنخفض قوة التراجع إلى تقريبًا 990 ن . يجب أن يؤخذ عدم التماثل هذا في الاعتبار في التصميمات التي تكون فيها قوة التراجع أمرًا بالغ الأهمية.

حالات الاستخدام النموذجية

• أتمتة الانتقاء والمكان في خطوط التجميع
• المحولات الناقلة وأنظمة الفرز
• المشابك والقاذفات لآلة التشكيل بالحقن
• أدوات نهاية الذراع الروبوتية
• تركيبات لحام وضغط هياكل السيارات

تتوفر أسطوانات الهواء مزدوجة المفعول بأحجام تجويف تتراوح من 8 ملم إلى أكثر من 320 ملم ، وتغطي مخرجات القوة من بضعة نيوتن إلى عشرات الكيلونيوتن. هذا النطاق الواسع يجعلها قابلة للتكيف مع أي تطبيق صناعي تقريبًا.

اسطوانات الهواء المتداخلة

تم تصميم الأسطوانات المتداخلة للتطبيقات التي تتطلب شوطًا طويلًا ولكن يجب أن يظل الطول المتراجع (المنهار) قصيرًا. ويحققون ذلك عن طريق استخدام أنابيب متداخلة متعددة - تسمى المراحل أو الأكمام - والتي تمتد بشكل تسلسلي داخل الأخرى.

تصاميم متداخلة أحادية المفعول مقابل مزدوجة المفعول

تتوفر الأسطوانات المتداخلة في تكوينات أحادية الفعل ومزدوجة الفعل. تعتبر الإصدارات أحادية الفعل أبسط وأرخص ولكنها تعتمد على الجاذبية أو وزن الحمل للتراجع، مما يجعلها مناسبة في الغالب للرفع العمودي. يمكن للأسطوانات التلسكوبية مزدوجة المفعول أن تتمدد وتتراجع تحت الطاقة، مما يسمح بالتركيب الأفقي أو المقلوب - على الرغم من أن بنائها أكثر تعقيدًا بشكل ملحوظ وتكلفتها أعلى بكثير.

التطبيقات الرئيسية

• تتطلب الشاحنات القلابة والأجسام القلابة أسطوانات من 3 إلى 5 مراحل
• الرافعات المقصية ومنصات العمل الجوية
• آلات المسرح ومعدات الترفيه
• تمديدات سلم سيارات الإطفاء

أسطوانة متداخلة ثلاثية المراحل بطول مطوي 600 ملم يمكن أن يحقق ضربة ممتدة بالكامل 1700 ملم - ما يقرب من ثلاثة أضعاف طوله المتراجع. من المستحيل تحقيق هذه الكفاءة المكانية باستخدام أسطوانة تقليدية أحادية القضيب.

تخفيض القوة عبر المراحل

أحد الاعتبارات الهندسية المهمة: كل مرحلة متتالية في الأسطوانة المتداخلة لها تجويف أصغر من المرحلة السابقة تتناقص قوة الخرج مع تمدد الأسطوانة أكثر . يجب على المصممين تحديد حجم الأسطوانة بناءً على موضع الحمل الأسوأ، والذي يحدث عادةً عند الامتداد الكامل أو بالقرب منه عندما تكون القوة عند الحد الأدنى.

اسطوانات الهواء بدون قضبان

تعمل الأسطوانات الهوائية الخالية من القضبان على التخلص من قضيب المكبس التقليدي تمامًا، وبدلاً من ذلك تنقل حركة المكبس إلى عربة خارجية أو تنزلق عبر فتحة أو أداة توصيل مغناطيسية. هذا التصميم يضاعف السكتة الدماغية الفعالة لطول التثبيت المحدد بالمقارنة مع أسطوانة القضيب التقليدية، مما يجعلها ذات قيمة كبيرة في البيئات ذات المساحة المحدودة.

أسطوانات ميكانيكية بدون قضبان

في تصميم الفتحة الميكانيكية (أو الشريط)، يحتوي جسم الأسطوانة على فتحة طولية. يتم توصيل المكبس الداخلي بعربة خارجية من خلال هذه الفتحة. يقوم شريط معدني أو بلاستيكي مرن بإغلاق الفتحة الموجودة على جانبي نقطة الاتصال لمنع تسرب الهواء. يمكن لهذه الأسطوانات التعامل مع الأحمال الجانبية المباشرة وهي مناسبة للتطبيقات التي تتطلب دقة توجيه عالية.

أسطوانات بدون قضبان مقترنة مغناطيسيًا

تستخدم الأسطوانات الخالية من القضبان المقترنة مغناطيسيًا مكبسًا داخليًا محكم الغلق مزودًا بمغناطيس دائم قوي. تتبع عربة خارجية مزودة بمغناطيسات متعارضة حركة المكبس عبر جدار الأسطوانة دون أي فتحة مادية. هذا التصميم المختوم بالكامل مثالي لـ غرفة نظيفة، والغذاء الصف، وبيئات الغسيل لعدم وجود فتحة لدخول التلوث أو خروج مواد التشحيم. تتمثل المقايضة في الحد الأقصى لسعة التحميل الجانبي مقارنة بالإصدارات ذات الشقوق.

حيث تتفوق الأسطوانات الخالية من القضبان

• وحدات النقل الخطي في ماكينات التعبئة والتغليف ووضع العلامات
• أنظمة المكوك الأفقية في مراكز التصنيع باستخدام الحاسب الآلي
• تصنيع الأجهزة الطبية حيث يشكل التلوث مصدر قلق
• أنظمة القنطرية ومراحل تحديد المواقع متعددة المحاور

تتوفر الأسطوانات القياسية بدون قضبان بأطوال شوط تتراوح من من 50 ملم إلى أكثر من 10000 ملم . بالنسبة للضربات الطويلة جدًا، يوصى باستخدام الموجهات المضادة للدوران والدعامات المركزية لمنع ترهل البرميل وانجراف الحامل.

اسطوانات الهواء الدوارة

في حين أن معظم الأسطوانات الهوائية تنتج حركة خطية، فإن أسطوانات الهواء الدوارة تحول طاقة الهواء المضغوط إلى حركة زاوية (دورانية). غالبًا ما يطلق عليهم اسم المحركات الدوارة الهوائية. وهي تختلف عن المحركات الهوائية التي تنتج الأسطوانات الدوارة دوران محدود الزاوية (عادة 90 درجة، 180 درجة، أو 270 درجة) بدلاً من الدوران المستمر.

المحركات الدوارة ذات الجريدة المسننة والجناح

يستخدم تصميم الأسطوانة الدوارة الأكثر شيوعًا واحدًا أو اثنين من المكابس الخطية المتصلة بترس الجريدة، والذي يدفع عمود الترس الصغير. يقوم الهواء بدفع المكبس (المكبس)، ويقوم الحامل بتدوير الترس الصغير، ويتم نقل عزم الدوران إلى عمود الإخراج. تعمل تصميمات الرف المزدوج على موازنة الحمل و ما يقرب من ضعف عزم الدوران الناتج لحجم تجويف معين. يمكن ضبط زوايا الدوران عبر التوقفات الخارجية، وعادة ما تتراوح بين 0 درجة و270 درجة.

المحركات الدوارة من نوع الريشة

تستخدم مشغلات الريشة مجدافًا (ريشة) متصلة بعمود الإخراج داخل مبيت دائري. يؤدي ضغط الهواء على أحد جانبي الريشة إلى تدوير العمود؛ الهواء على الجانب الآخر يدور مرة أخرى. تسمح التصميمات ذات الريشة الواحدة بما يصل إلى 280 درجة من الدوران ، بينما تقتصر تصميمات الريشة المزدوجة على حوالي 100 درجة ولكنها توفر عزم دوران أعلى في هيكل أكثر إحكاما.

التطبيقات النموذجية

• تشغيل الصمامات في أنابيب المعالجة (الصمامات الكروية ربع دورة، والصمامات الفراشة)
• فهرسة الجداول وتحديد المواقع الدوارة في أتمتة التجميع
• مفاصل المعصم والكوع الروبوتية
• التقليب الجزئي والتوجيه في خطوط النقل
• مشغلات الأبواب والفتحات في المعدات الصناعية

اسطوانات الهواء المدمجة والموجهة

الأسطوانات المدمجة والموجهة هي إصدارات متخصصة تعالج تحديين محددين للغاية: مساحات التثبيت الضيقة للغاية والتطبيقات التي تتطلب قضيب المكبس لمقاومة الدوران أو الأحمال الجانبية دون الاعتماد على أنظمة توجيه خارجية.

أسطوانات مدمجة قصيرة الشوط

تسمى هذه الوحدات أيضًا بالأسطوانات المسطحة أو الأسطوانات المسطحة، وتتميز بطول الجسم الأدنى بالنسبة إلى تجويفها. تقتصر السكتات الدماغية عادة على 1 ملم إلى 50 ملم . يسمح شكلها المسطح بتركيبها في مناطق محدودة حيث لا يتناسب جسم الأسطوانة القياسي. تشمل حالات الاستخدام الشائعة ضغط ثنائي الفينيل متعدد الكلور، وتوزيع الملصقات، وتحديد المواقع الدقيقة في معدات أشباه الموصلات.

أسطوانات موجهة (ثنائية القضيب).

تشتمل الأسطوانات الموجهة على قضيبي مكبس متوازيين متصلين بلوحة أمامية مشتركة. يمنع هذا التكوين دوران القضيب ويوفر مقاومة عالية للأحمال اللحظية (القوى البعيدة عن المركز). يمكن للأسطوانات الموجهة التعامل مع الأحمال الجانبية أكبر من 4 إلى 10 مرات من الأسطوانة القياسية أحادية القضيب من نفس التجويف، مما يلغي الحاجة إلى دليل خطي خارجي منفصل في العديد من التطبيقات.

اسطوانات وحدة الشريحة

تدمج أسطوانات الوحدة المنزلقة عربة موجهة مباشرة على جسم الأسطوانة. يركب النقل على محامل خطية أو قضبان كروية مُعاد تدويرها ويوفر سطح تثبيت مسطحًا للأدوات أو تركيبات قطع العمل. تعمل هذه الوحدات المتكاملة على تقليل وقت التصميم والتجميع بشكل كبير في مشاريع الأتمتة المخصصة. توفر كل من Festo وSMC وParker وحدات شرائح معيارية ذات أطوال شوط قابلة للتبديل وتكوينات محامل.

مقارنة بين أنواع أسطوانات الهواء في لمحة سريعة

أنماط تركيب الأسطوانات وتأثيرها على الأداء

بغض النظر عن نوع الأسطوانة، فإن تكوين التركيب له تأثير مباشر على الأداء، وطول العمر، وإدارة الأحمال. توفر الأسطوانات القياسية ISO 15552 وNFPA T3.6.7 واجهات تثبيت قابلة للتبديل، مما يبسط عمليات الاستبدال عبر مختلف الشركات المصنعة.

• حامل القدم (MS1/MS2): تركيب قاعدة ثابتة؛ مثالية للدفع/السحب في الخط مع الأحمال المحاذاة جيدًا. يؤدي عدم المحاذاة إلى نقل ضغط الانحناء إلى القضيب والأختام.
• جبل شفة (MF1/MF2): يتم تثبيت الشفة الأمامية أو الخلفية مباشرة على لوحة الآلة. ممتاز للتطبيقات ذات الأحمال الصلبة والمضمنة.
• جبل Clevis (MP1/MP3): يسمح للأسطوانة بالدوران أثناء تحرك الحمل في قوس. يستخدم على نطاق واسع في أجهزة فتح الأبواب، وآليات الربط، وأنظمة الإمالة. يجب استخدام شق طرفي القضيب (MP5) على جانب القضيب من أجل التعبير الكامل.
• حامل مرتكز الدوران (MT1/MT4): يسمح لجسم الأسطوانة بالتأرجح في مستوى واحد. شائع في المطابع الصناعية ومناولة المواد حيث تكون الحركة المحورية مطلوبة.

يعد التثبيت غير الصحيح أحد الأسباب الأكثر شيوعًا لفشل الختم المبكر وتسجيل القضبان. تشير الدراسات التي أجراها كبار مصنعي أسطوانات الهواء إلى ذلك أكثر من 30% من أعطال الأسطوانات في الميدان تعزى إلى اختلال المحاذاة والتركيب غير السليم وليس إلى عيوب المواد أو التصنيع.

المواصفات الأساسية التي يجب فهمها عند اختيار أسطوانات الهواء

إن اختيار أسطوانة الهواء يتجاوز مجرد اختيار النوع. يجب تقييم العديد من المعلمات التقنية معًا لضمان أداء الأسطوانة بشكل موثوق طوال فترة الخدمة المقصودة.

تتحمل القطر وقوة الانتاج

يتم تحديد قوة الخرج بالصيغة F = P × A، حيث P هو ضغط الإمداد و A هي منطقة المكبس الفعالة. عند ضغط العرض القياسي 6 بار (87 رطل لكل بوصة مربعة) ، تنتج الأسطوانة ذات التجويف 50 مم ما يقرب من 1,178 نيوتن في شوط التمديد، بينما تنتج الأسطوانة ذات التجويف 80 مم ما يقرب من 3,016 نيوتن. وقد تم توحيد أحجام التجويف وفقًا للمعيارين ISO 6432 وISO 15552 لتبسيط حسابات التحجيم والمصادر.

طول السكتة الدماغية ومخاطر التواء

بالنسبة للأسطوانات طويلة الشوط تحت أحمال الضغط، يمكن أن ينثني قضيب المكبس (فشل العمود) إذا كان قطر القضيب صغيرًا. يستخدم المهندسون صيغة عمود أويلر للتحقق من حدود الانبعاج، وتوفر معظم الشركات المصنعة مخططات لشوط الحمل التي تتضمن تلقائيًا عامل الأمان من 3:1 إلى 5:1 . عندما يكون قطر القضيب القياسي غير كافٍ، يجب تحديد خيارات القضيب كبيرة الحجم أو أنظمة التوجيه الخارجية.

درجة حرارة التشغيل ومواد الختم

تغطي أختام NBR (النتريل) القياسية درجات حرارة التشغيل من -20 درجة مئوية إلى 80 درجة مئوية . لدرجات حرارة مرتفعة تصل إلى 200 درجة مئوية، يتم استخدام أختام السيليكون أو PTFE. بالنسبة للبيئات ذات درجات الحرارة المنخفضة (التي تصل إلى -40 درجة مئوية)، تتوفر مركبات البولي يوريثين أو مركبات النتريل ذات درجة الحرارة المنخفضة المصممة خصيصًا. يتأثر اختيار مادة الختم أيضًا بتوافق الوسائط - على سبيل المثال، إذا تم استخدام الأسطوانة في بيئة تجهيز الأغذية مع الغسيل المنتظم باستخدام عوامل التنظيف الكاوية، فإن أختام EPDM والأجسام المصنوعة من الفولاذ المقاوم للصدأ هي المواصفات الصحيحة.

توسيد نهاية السكتة الدماغية

عند سرعات الدورة العالية، يؤدي وصول المكبس إلى نهاية شوطه دون توسيد إلى إحداث تأثير ميكانيكي كبير، مما يؤدي إلى توليد ضوضاء وتسريع تآكل المكونات الداخلية. تعمل الوسائد الهوائية القابلة للتعديل على احتجاز كمية صغيرة من الهواء بالقرب من نهاية الشوط، مما يؤدي إلى تباطؤ تدريجي. يمكن للوسائد المعدلة بشكل صحيح أن تقلل من قوى التأثير 80% إلى 95% مقارنة بالأسطوانات غير المبطنة التي تعمل بنفس السرعة والحمل.

عوامل الصيانة التي تعمل على إطالة عمر خدمة أسطوانة الهواء

حتى أسطوانة الهواء عالية الجودة سوف تفشل قبل الأوان إذا لم تتم صيانة النظام الذي تعمل فيه بشكل صحيح. العوامل التالية هي الأكثر أهمية.

جودة الهواء والترشيح

تعد الرطوبة والجسيمات الملوثة في الهواء المضغوط من الأسباب الرئيسية للتآكل الداخلي وتدهور الختم. يتم قبول جودة الهواء ISO 8573-1 الفئة 3 (الجسيمات ≥ 5 ميكرومتر، نقطة ندى الضغط ≥ 3 درجة مئوية، تركيز الزيت ≥ 1 مجم / م 3) بشكل عام كمعيار أدنى للأسطوانات الهوائية. يؤدي استخدام وحدة FRL (مرشح-منظم-مشحم) مناسبة في كل دائرة إلى إطالة عمر الختم بنسبة مرتين إلى ثلاث مرات مقارنة بالأنظمة غير المصفاة وغير المشحمة.

ممارسات التشحيم

يتم في كثير من الأحيان تزويد الأسطوانات الهوائية الحديثة مشحمة مسبقًا بشحم طويل العمر ومصممة لأنظمة الهواء غير المشحمة. يمكن أن تؤدي إضافة رذاذ الزيت إلى هذه الأسطوانات إلى التخلص من الشحوم المطبقة في المصنع وتقصير عمر الخدمة. تأكد دائمًا من الشركة المصنعة ما إذا كان تشحيم خط الهواء موصى به أو محظورًا لطراز أسطوانة محدد.

ممسحة القضيب والتلوث الخارجي

في البيئات المتربة أو القذرة، يتم سحب الحطام الملتصق بقضيب المكبس مرة أخرى إلى الأسطوانة في كل شوط سحب، ويعمل بمثابة مادة كاشطة على ختم القضيب. تعتبر أختام ماسحات القضيب - والتي تسمى أيضًا حلقات الكاشطة - ميزة قياسية في معظم الأسطوانات الصناعية ولكن يجب فحصها واستبدالها كجزء من جدول الصيانة الوقائية، عادةً كل من 6 إلى 12 شهرًا في البيئات عالية التلوث.

كيفية اختيار النوع المناسب من اسطوانة الهواء

يتضمن تضييق نوع الأسطوانة الصحيح لتطبيق معين العمل من خلال عملية اتخاذ قرار مباشرة بناءً على المتطلبات الوظيفية.

1. تحديد نوع الحركة: هل الحركة المطلوبة خطية أم زاوية أم دورانية؟ تشير الحركة الخطية إلى الأسطوانات القياسية أو الخالية من القضبان أو المدمجة أو الموجهة. تشير الحركة الزاوية إلى المحركات الدوارة.
2. تحديد متطلبات القوة: احسب الحمل بما في ذلك الاحتكاك والقصور الذاتي وأي مكونات للجاذبية الرأسية. أضف عامل أمان لا يقل عن 1.5× وحدد قطر التجويف من جداول قوة الشركة المصنعة.
3. إنشاء السكتة الدماغية: إذا كانت السكتة الدماغية قصيرة والمساحة ضيقة، فإن الأسطوانة المدمجة مناسبة. إذا كانت السكتة الدماغية طويلة ولكن طول التثبيت محدود، فيجب النظر في استخدام أسطوانة بدون قضيب أو أسطوانة متداخلة.
4. تقييم الظروف البيئية: تؤثر درجات الحرارة القصوى، والتعرض للمواد الكيميائية، ومتطلبات الغسيل، ومستويات الغبار، على مادة الجسم، واختيار الختم، ومواصفات تشطيب السطح.
5. التحقق من معدل الدورة ودورة العمل: تتطلب التطبيقات عالية السرعة والدورة العالية توسيدًا مناسبًا وحجمًا مناسبًا للمنافذ ومركبات مانعة للتسرب قوية حرارياً للتعامل مع الحرارة الناتجة عن الضغط المتكرر.
6. تقييم متطلبات التحميل الجانبي والتحميل اللحظي: إذا كانت الأسطوانة ستتعرض لقوى خارجة عن المحور، فإن الأسطوانة الموجهة أو الدليل الخطي الخارجي ضروري لمنع ختم القضيب وتآكل الجلبة المبكرة.

من خلال اتباع هذا النهج المنظم، يمكن لمعظم المهندسين تحديد نوع وحجم أسطوانة الهواء الصحيحة بثقة في المحاولة الأولى، وتجنب عمليات إعادة التصميم المكلفة ودورات الاستبدال لاحقًا في المشروع.
