سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة رقيقة / سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول

سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول
  • سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول
  • سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول
اسطوانة رقيقة

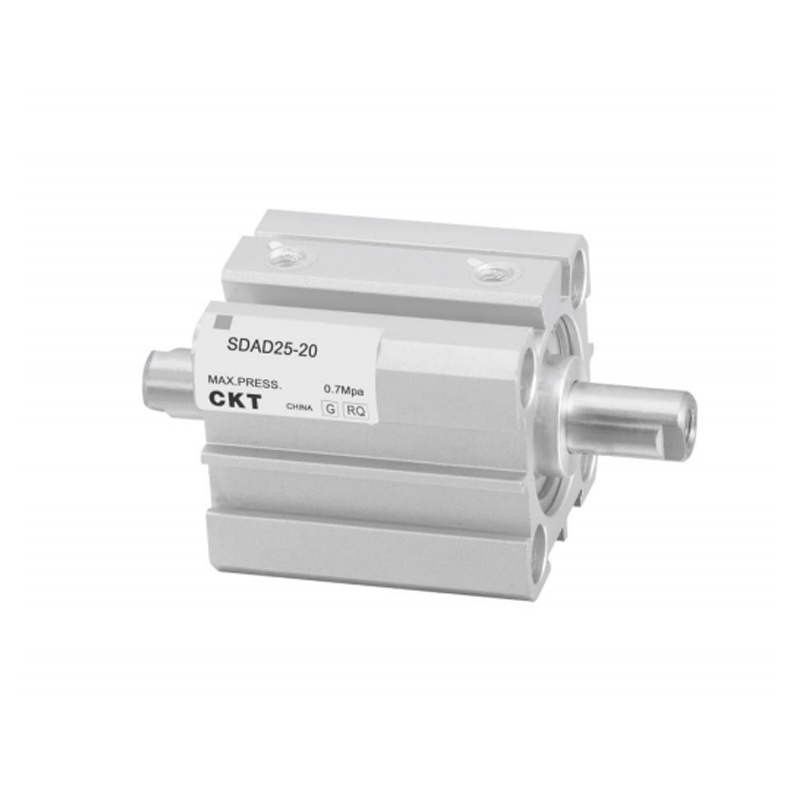

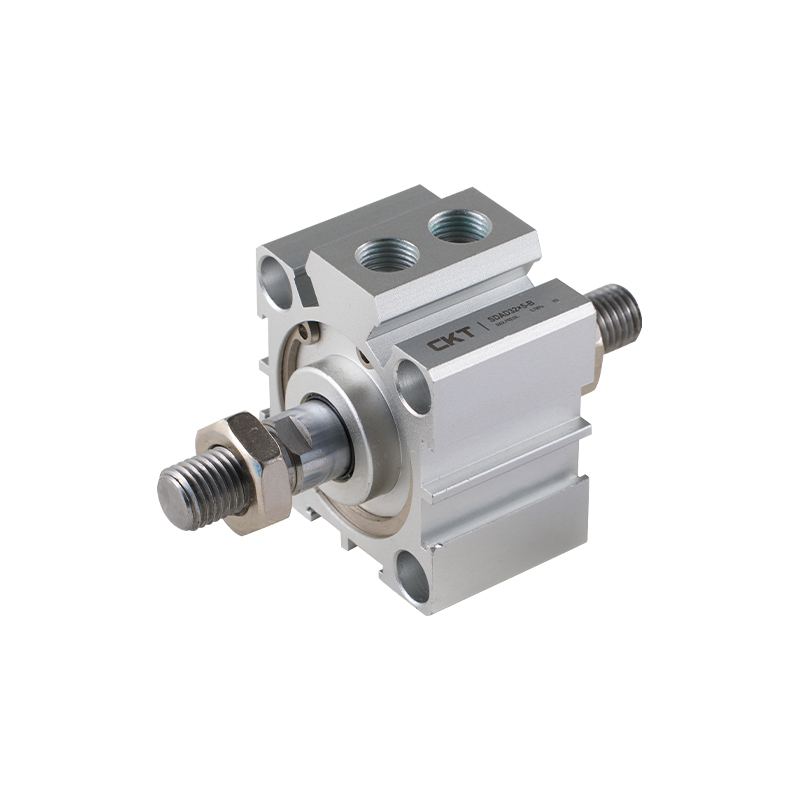

سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول

إن الأسطوانة الرفيعة ذات المحور المزدوج من سلسلة SDAD عبارة عن مشغل هوائي مدمج مع تصميم هيكل رفيع على شكل صندوق وآلية توجيه قضيب المكبس المزدوج المتكاملة. إنها تحقق حركة ترددية خطية من خلال محرك هوائي ثنائي الاتجاه. وتتمثل الميزة الأساسية لها في حل متطلبات الإخراج الصارمة في ظل ظروف مساحة التثبيت المحدودة من خلال تحسين المساحة المادية وهيكل التوجيه عالي الصلابة.

• مفهوم البناء فائق النحافة
يتم ضغط ارتفاع المقطع العرضي للأسطوانة بشكل كبير، ويتم تقليل العمق الهيكلي بحوالي 30%-50% مقارنة بالأسطوانات التقليدية. إنها مناسبة للتركيب المضمن أو المشاهد المرتبة بكثافة، مما يحسن بشكل فعال استخدام مساحة المعدات.

• آلية تحميل مضادة للمركزية ذات محور مزدوج
يشكل قضيبا المكبس المتوازيان نظامًا لقمع عزم الدوران، والذي يتحمل في نفس الوقت الأحمال الشعاعية وعزم الدوران المقلوب، ويحسن استقرار حركة المستجيب النهائي في ظل ظروف الحمل اللامركزي، ويمنع خطر تشويش قضيب المكبس.

• وضع هوائي مزدوج المفعول ثنائي الاتجاه
يحقق التكوين القياسي لبنية محرك الأقراص ثنائي المنفذ خرج قوة متساوية ثنائية الاتجاه لقضيب المكبس من خلال التحكم في الصمام العكسي. تتمتع كل من الضربات الأمامية والعودة بقدرات إخراج طاقة كاملة دون الحاجة إلى زنبرك إرجاع.

• تكامل السكك الحديدية عالية الصلابة
يعتمد عمود التوجيه وجسم الأسطوانة على هيكل معزز متكامل، ويتم تقليل تأرجح الحركة عن طريق تقنية إزالة الخلوص المسبق للحمل. تبلغ صلابة الدليل الخطي حوالي 2 مرات أعلى من صلابة الأسطوانة أحادية المحور، مما يضمن دقة تحديد موضع التكرار ضمن نطاق التسامح ±0.1 مم.

• واجهة محول وحدات
تتوافق نهاية قضيب المكبس مع الوصلات العائمة القياسية ISO، ويتم إعداد جسم الأسطوانة مسبقًا بفتحات ملولبة متعددة المحاور وأسطح تجميع السكك الحديدية. وهو يدعم التكوينات غير القياسية مثل التثبيت المقلوب والتركيب المثبت على الجانب، والذي يسهل دمجه في وحدة التشغيل الآلي.

• تحسين الاستجابة الديناميكية
يعمل هيكل التجويف الصغير على تقصير مسار الشحن والتفريغ بتدفق الهواء، ويتعاون مع مكونات الختم منخفضة الاحتكاك لتحقيق التحكم الكامل في وقت عمل الشوط في نطاق 0.1-0.3 ثانية (اعتمادًا على مواصفات الشوط)، مما يلبي متطلبات ضربات السرعة المتوسطة والعالية.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة SDAJ أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل
التالي:سلسلة SDA اسطوانة رقيقة

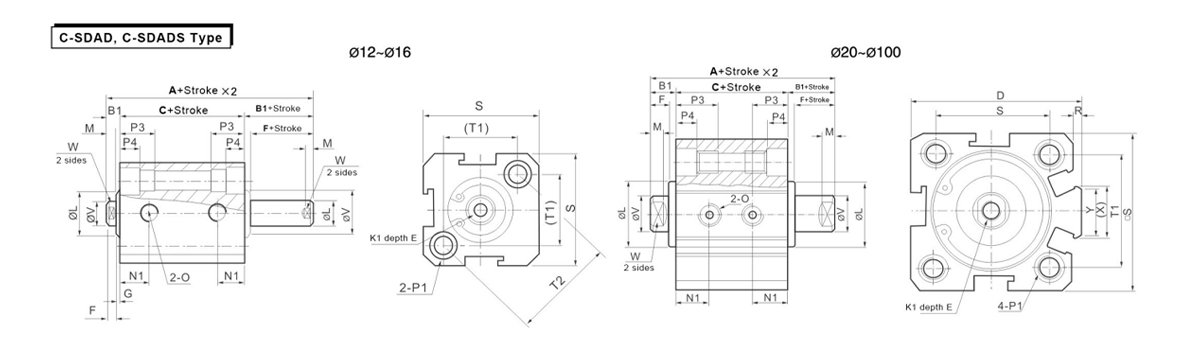

  • النموذج بدون التبديل التلقائي مع التبديل التلقائي ب1 D السكتة الدماغية 10 السكتة الدماغية> 10 F G ك1 L M ن1
    حجم التجويف/الرمز A C A C E س = 5 ق>5
    12 27 17 37 27 5 - 6 4 1 م3×0.5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 م3×0.5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 8 (6.5 عندما تكون السكتة الدماغية 5) 4 1.5 م4×0.7 13 3 7.5
    25 33 21 43 31 6 42 10(7 عندما تكون السكتة الدماغية 5) 4 2 م5×0.8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 م6×1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 م8×1.25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 م10×1.5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 م10×1.5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 م14×1.5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 م18×1.5 55 4 16 20.5
    حجم التجويف/الرمز 0 ص1 ص3 ص4 R S T1 T2 V W X Y
    12 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 م5×0.8 كلا الجانبين: φ8.2 خيط M6×1.0 من خلال الفتحة: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 بي تي1/8 كلا الجانبين: φ8.2 خيط M6×1.0 من خلال الفتحة: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 بي تي1/8 كلا الجانبين: φ10 خيط M8×1.25 من خلال الفتحة: φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 بي تي1/4 كلا الجانبين: φ11 خيط M8×1.25 من خلال الفتحة: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 بي تي1/4 كلا الجانبين: φ11 خيط M8×1.25 من خلال الفتحة: φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 بي تي 3/8 كلا الجانبين: φ14 خيط M12×1.75 من خلال الفتحة: φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 بي تي 3/8 كلا الجانبين: φ17.5 خيط M14x2 من خلال الفتحة: φ11.3 30 13 10 114 90 - 32 27 35 26
