سلسلة SDA اسطوانة رقيقة الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة رقيقة / سلسلة SDA اسطوانة رقيقة

سلسلة SDA اسطوانة رقيقة سلسلة SDA اسطوانة رقيقة سلسلة SDA اسطوانة رقيقة سلسلة SDA اسطوانة رقيقة سلسلة SDA اسطوانة رقيقة
  • سلسلة SDA اسطوانة رقيقة
  • سلسلة SDA اسطوانة رقيقة
  • سلسلة SDA اسطوانة رقيقة
  • سلسلة SDA اسطوانة رقيقة
  • سلسلة SDA اسطوانة رقيقة
اسطوانة رقيقة

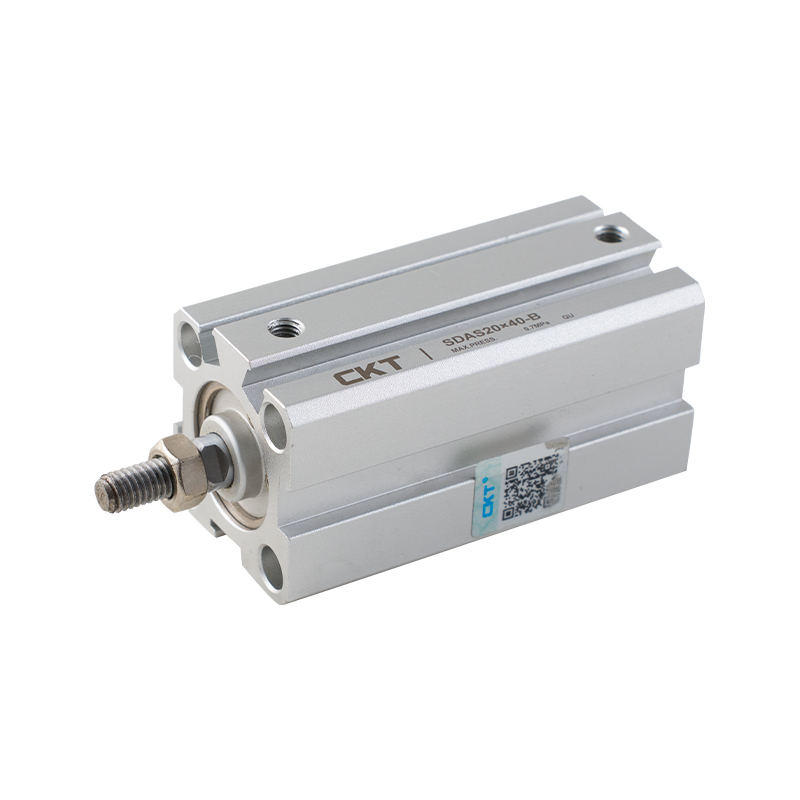

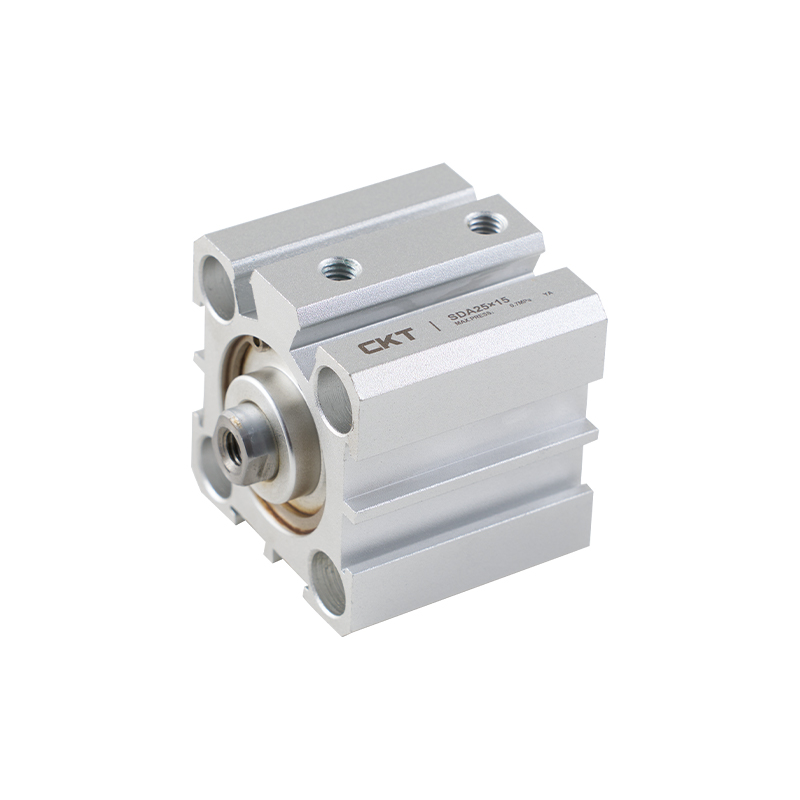

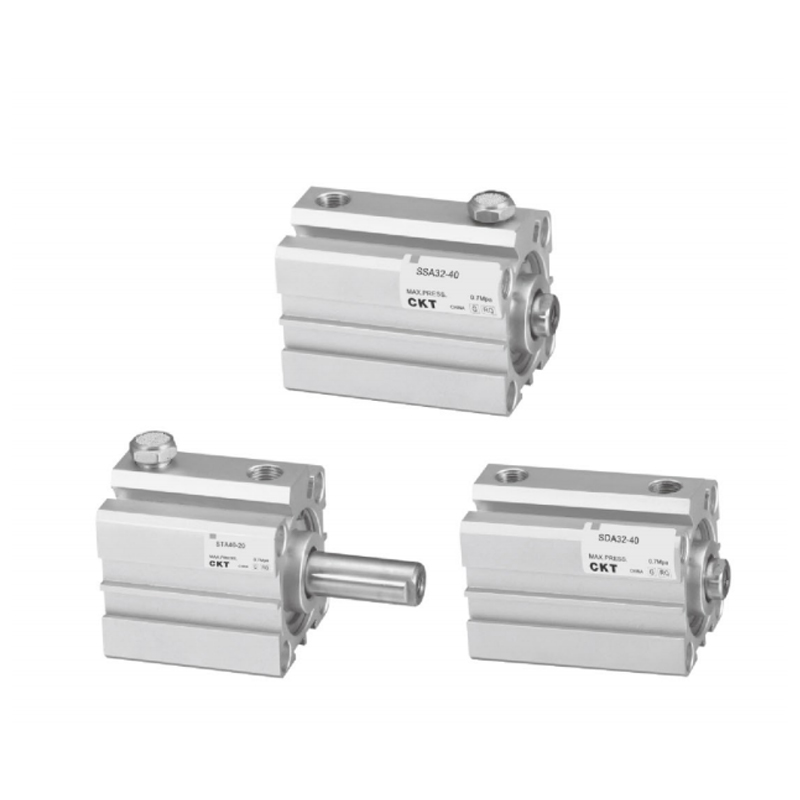

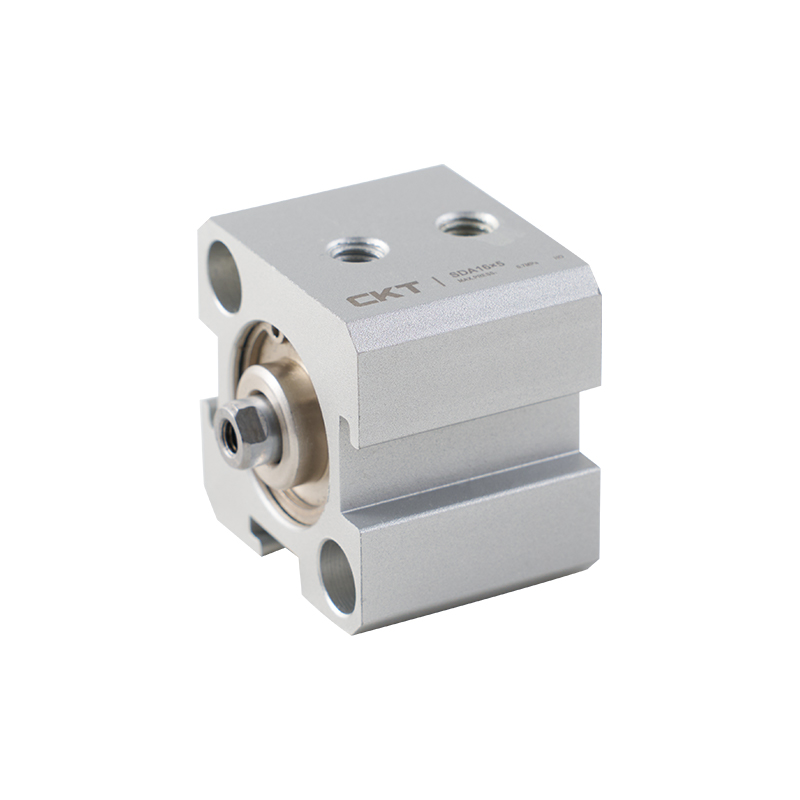

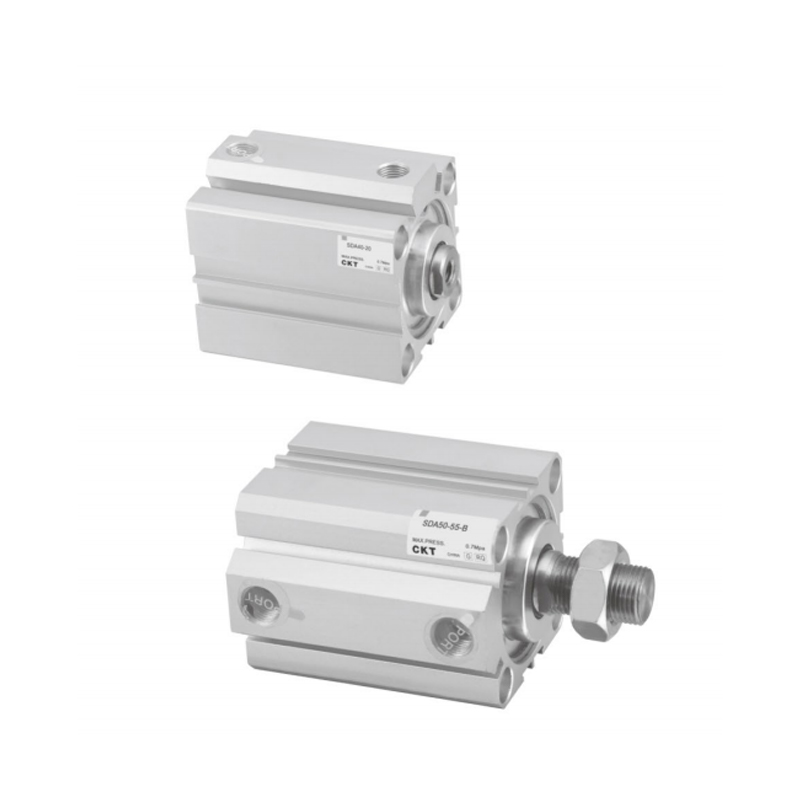

سلسلة SDA اسطوانة رقيقة

رقيقة وخفيفة
مع الحفاظ على دقة الحركة الحالية وعمر المنتج، فإن الطول الإجمالي هو فقط 1/2-1/3 من طول الأسطوانة العامة. ويستفيد من خصائصه الرقيقة والخفيفة.


سهلة التركيب
لا تتطلب طريقة التثبيت المضمنة أي ملحقات لتحقيق متطلبات توفير المساحة.


سهلة الصيانة
يعتمد التصميم طريقة تجميع بسيطة، وهي مريحة للتركيب والتفكيك والصيانة.


التبديل المغناطيسي
يتم حجز أخدود التجميع على محيط الجسم، مما يجعل من السهل للغاية تركيب وإصلاح المفتاح المغناطيسي وضبط موضعه.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول
التالي:سلسلة CQS اسطوانة رقيقة جديدة

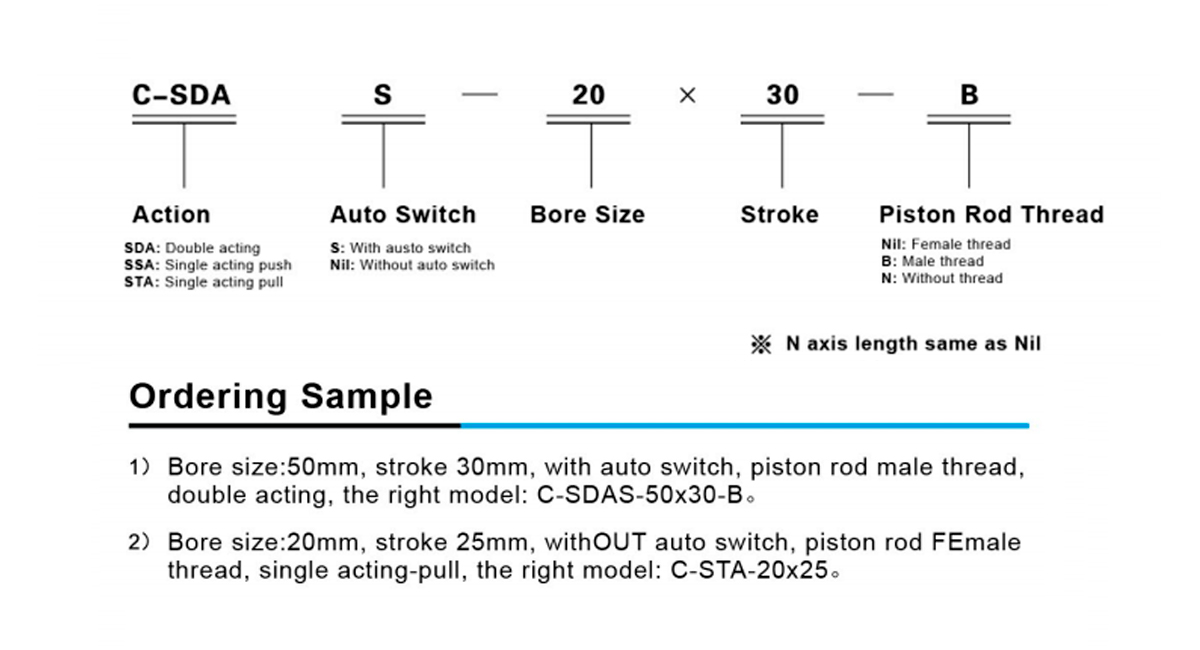

  • حجم التجويف (مم) 12 16 20 25 32 40 50 63 80 100
    العمل التمثيل المزدوج
    دفعة تمثيلية واحدة               عملية سحب تمثيلية واحدة -
    السوائل الهواء
    التشغيل
    نطاق الضغط
    كجم ق / سم²     		التمثيل المزدوج 1 ~ 9
    التمثيل المنفرد 2~9 -
    إثبات الضغط كجم قوة/سم² 13.5
    التشغيل Temperature Range℃ -5~70
    التشغيل Speed
    النطاق    ملم/ثانية     		التمثيل المزدوج 30 ~ 500
    التمثيل المنفرد 50 ~ 500
    وسادة وسادة الوفير
    حجم المنفذ م5×0.8 بي تي1/8 بي تي1/4 PT3/8

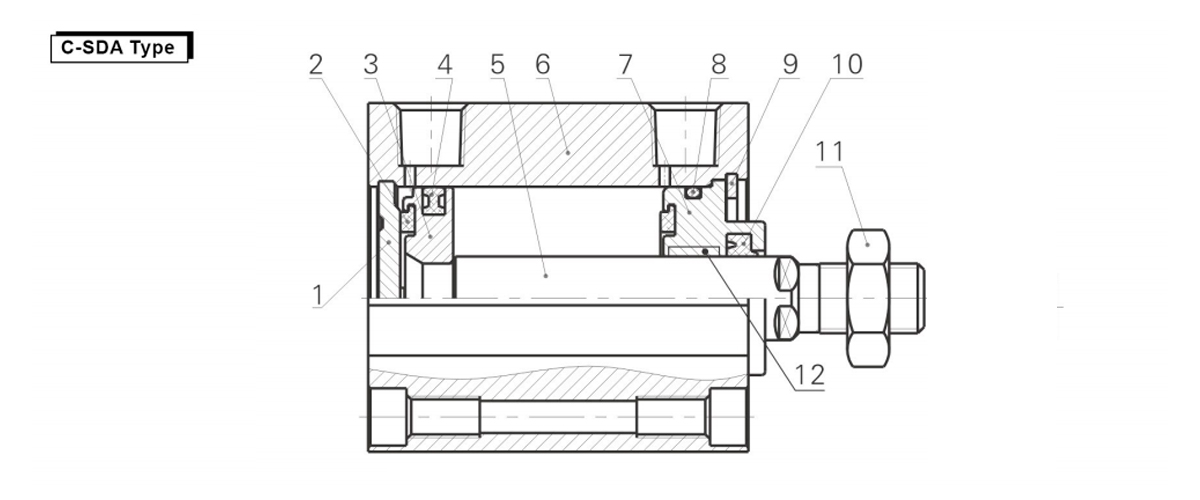

  • البند الاسم مادة البند الاسم مادة
    1 الغطاء الخلفي 6060-T5 2 وسادة ممتص الصدمات للمكبس بو
    3 مكبس 6061-T6 4 مكبس مزدوج من النوع O نبر
    5 مكبس rod فولاذ كربوني متوسط (طلاء بالكروم الصلب) 6 الجسم الرئيسي 6063-T5
    7 الغطاء الأمامي 60611-T6 8 الغطاء الأمامي O ring نبر
    9 حلقة القفز من النوع C فولاذ زنبركي 10 الغطاء الأمامي seal ring نبر
    11 المكسرات الفولاذ الكربوني 12 البطانات مواد مقاومة للاهتراء

    استبدال   الجزء/الختم   حلقة
    البند الاسم مادة المكونات
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 حلقة ختم القضيب نبر بي دي بي-6 بي دي بي-6 بي دي بي-8 بي دي بي-10 بي دي بي-12 بي دي بي-16 بي دي بي-20 بي دي بي-20 PDU-25 PDU-32
    10 مكبس seal ring أبا-012 أبا-016 أبا-O20 أبا-Q25 أبا-O32 أبا-O40 أبا-050 أبا-Q63 أبا-O80 أبا-100
    11 الغطاء الأمامي يا الدائري Ø12×1.5 Ø16×1.5 Ø17×1.8 Ø22×1.8 Ø27×1.8 Ø36×1.8 Ø47×1.8 Ø59×1.8 Ø75×1.8 Ø95×1.8
    نموذج حلقة الختم C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

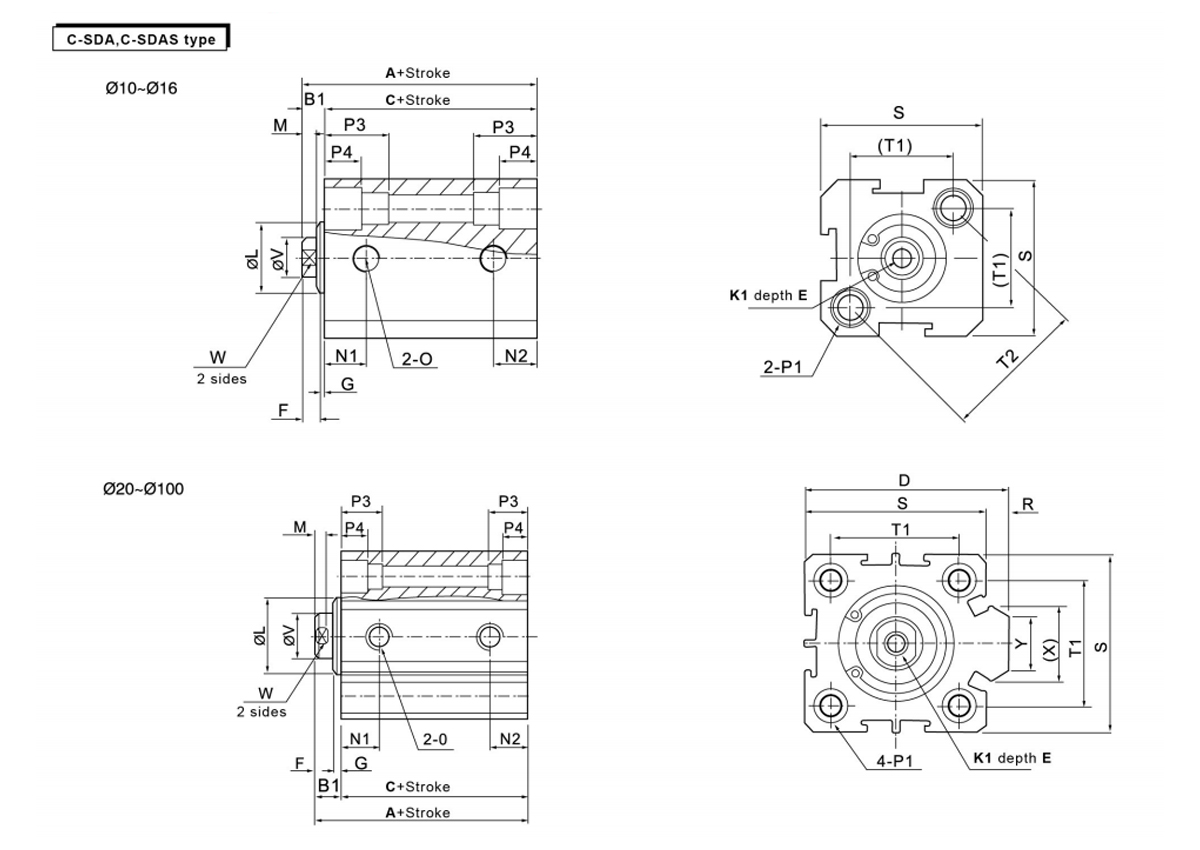

    النموذج قياسي مع التبديل التلقائي ب1 D E F G ك1 L M ن1 ن2
    حجم التجويف/ISymbol A C A C س = 5 ق>5 س = 5 ق>5
    12 22 17 32 27 5 - 6 4 1 م3×0.5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 م3×0.5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 م4×0.7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 م5×0.8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 م6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 م8×1.25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 م10×1.5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 م10×1.5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 م14×1.5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 ن18×1.5 55 4 16 20.5 16 20.5

    حجم التجويف/ISymbol O ص1 ص3 ص4 R S T1 T2 V W X Y
    12 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 م5×0.8 كلا الجانبين: φ8.2 خيط م6×1.0 من خلال الفتحة: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 بي تي1/8 كلا الجانبين: φ8.2 خيط م6×1.0 من خلال الفتحة: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 بي تي1/8 كلا الجانبين: φ10 خيط م8×1.25 من خلال الفتحة: φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 بي تي1/4 كلا الجانبين: φ11 خيط م8×1.25 من خلال الفتحة: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 بي تي1/4 كلا الجانبين: φ11 خيط م8×1.25 من خلال الفتحة: φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 بي تي 3/8 كلا الجانبين: φ14 خيط M12×1.75 من خلال الفتحة: φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 بي تي 3/8 كلا الجانبين: φ17.5 خيط M14x2 من خلال الفتحة: φ11.3 30 13 10 114 90 - 32 27 35 260

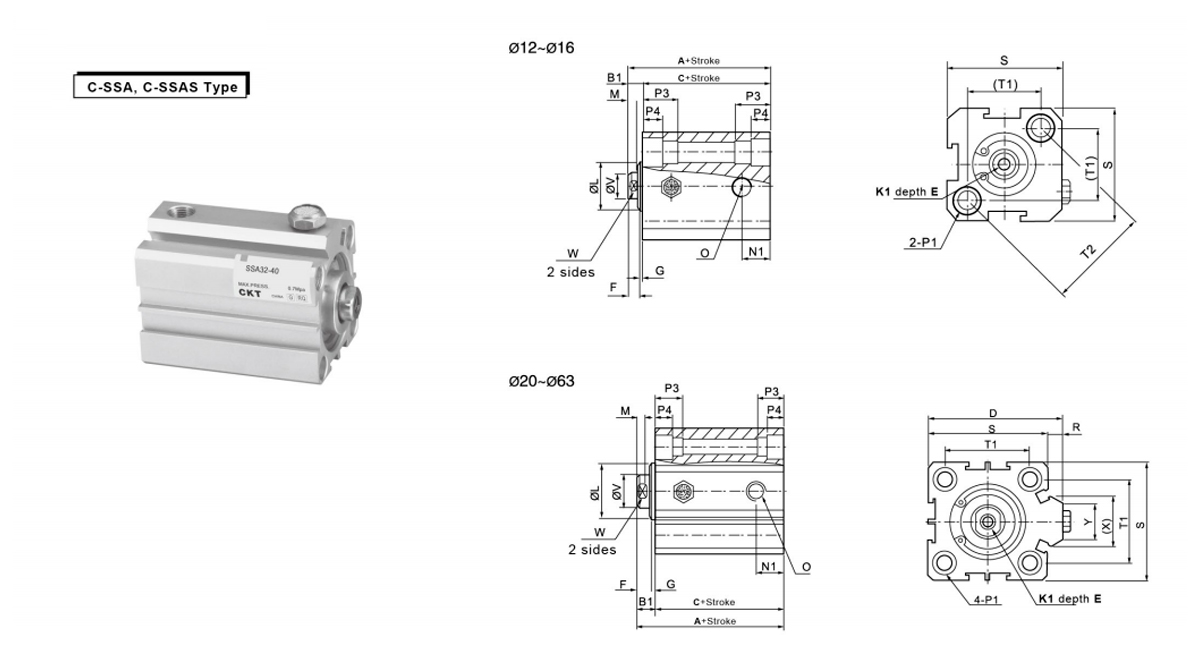

    النموذج بدون التبديل التلقائي مع التبديل التلقائي ب1 D E F G ك1 L M ن1
    حجم التجويف/ISymbol A C A C
    ≥10 >10 ≥10 >10 ≥10 >10 ≥10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 م3×0.5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 م3×0.5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 م4×0.7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 م5×0.8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 م6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 م8×1.25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 م10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 م10×1.5 40 3 11

    حجم التجويف/ISymbol O ص1 ص3 ص4 R S T1 T2 V W X Y
    12 م5×0.8 كلا الجانبين: φ6.5 الخيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 م5×0.8 كلا الجانبين: φ6.5 الخيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 م5×0.8 كلا الجانبين: φ6.5 الخيط م5×0.8 من خلال الفتحة: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 م5×0.8 كلا الجانبين:φ8.2 الخيط م6×1.0 من خلال الفتحة:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 بي تي1/8 كلا الجانبين:φ8.2 الخيط م6×1.0 من خلال الفتحة:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 بي تي1/8 كلا الجانبين:φ10 الخيط M8×1.25 من خلال الفتحة:φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 بي تي1/4 كلا الجانبين:φ11 الخيط M8×1.25 من خلال الفتحة:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 بي تي1/4 كلا الجانبين:φ11 الخيط M8×1.25 من خلال الفتحة:φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20

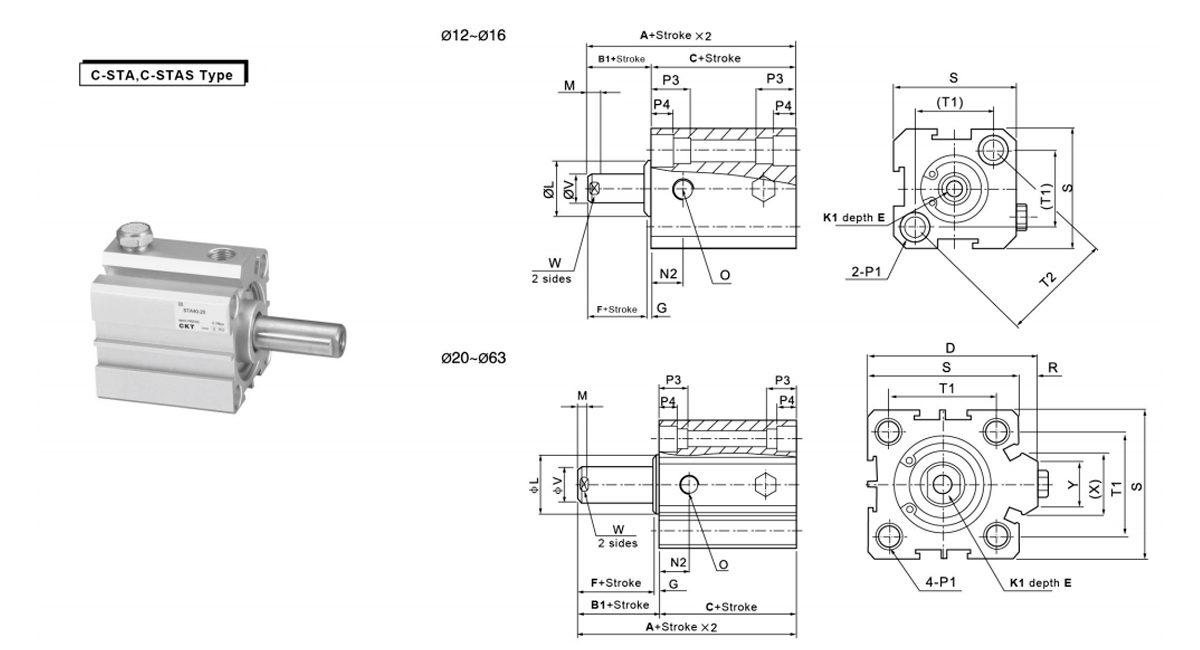

    النموذج بدون التبديل التلقائي مع التبديل التلقائي ب1 D E F G ك1 L M ن2
    حجم التجويف/ISymbol A C A C
    السكتة الدماغية ≥10 >10 ≥10 >10 ≥10 >10 ≥10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 م3×0.5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 م3×0.5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 م4×0.7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 م5×0.8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 م6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 م8×1.25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 م10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 م10×1.5 40 3 12
    حجم التجويف/ISymbol O ص1 ص3 ص4 R S T1 T2 V W X Y
    12 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 م5×0.8 كلا الجانبين: φ8.2 خيط م6×1.0 من خلال الفتحة: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 بي تي1/8 كلا الجانبين: φ8.2 خيط م6×1.0 من خلال الفتحة: φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 بي تي1/8 كلا الجانبين: φ10 خيط م8×1.25 من خلال الفتحة: φ6.5 20 7.5 6.5 52 40 16 14 21.3 16
    50 بي تي1/4 كلا الجانبين: φ11 خيط م8×1.25 من خلال الفتحة: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 بي تي1/4 كلا الجانبين: φ11 خيط م8×1.25 من خلال الفتحة: φ6.5 25 8.5 9.5 75 60 20 17 28.7 20

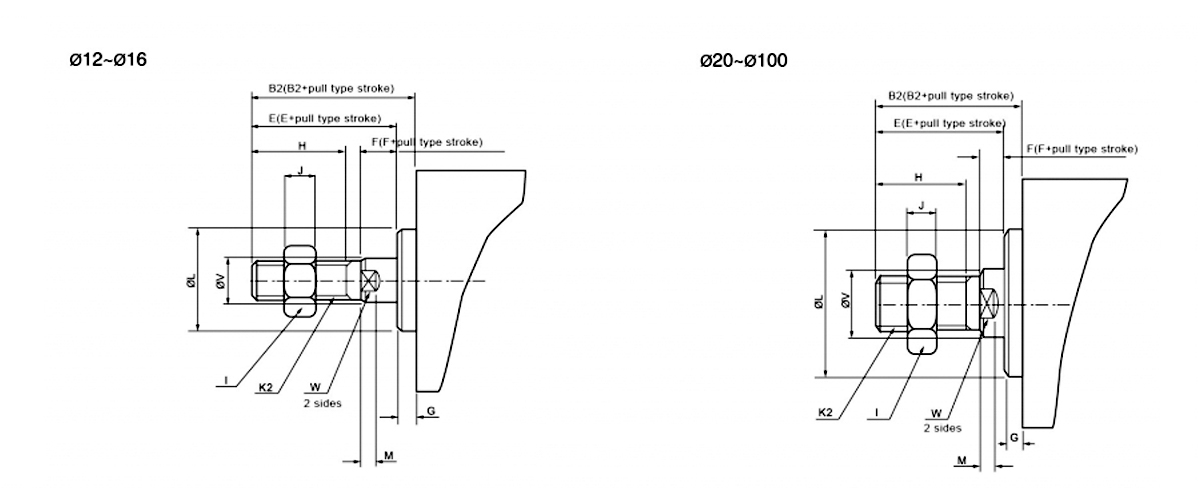

    حجم التجويف/ISymbol ب2 E F G 2 I J ك2 L M V W
    12 17 16 4 1 10 8 4 م5×0.8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 م5×0.8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 م6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 م8×1.25 17 3 10 8
    32 25 22 4 3 15 17 6 م10×1.25 22 3 12 10
    40 35 32 4 3 25 19 8 م14×1.5 28 3 16 14
    50 37 33 5 4 25 27 11 م18×1.5 38 3 20 17
    63 37 33 5 4 25 27 11 م18×1.5 40 3 20 17
    80 44 39 6 5 30 32 13 م22×1.5 45 4 25 22
    100 50 45 7 5 35 36 13 م26×1.5 55 4 32 27
