سلسلة SDAJ أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة رقيقة / سلسلة SDAJ أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل

سلسلة SDAJ أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل سلسلة SDAJ أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل
  • سلسلة SDAJ أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل
  • سلسلة SDAJ أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل
اسطوانة رقيقة

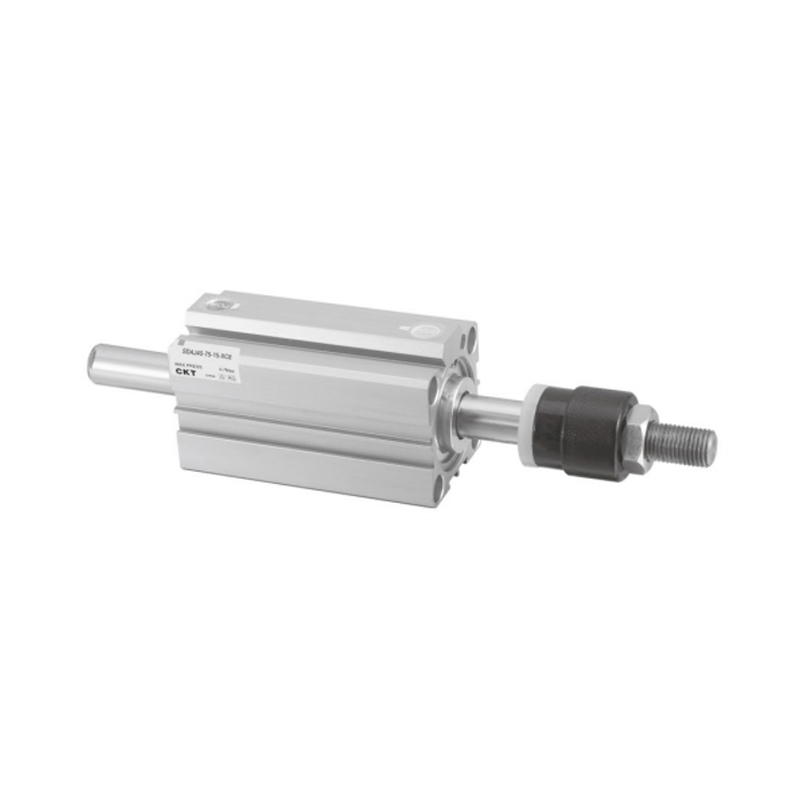

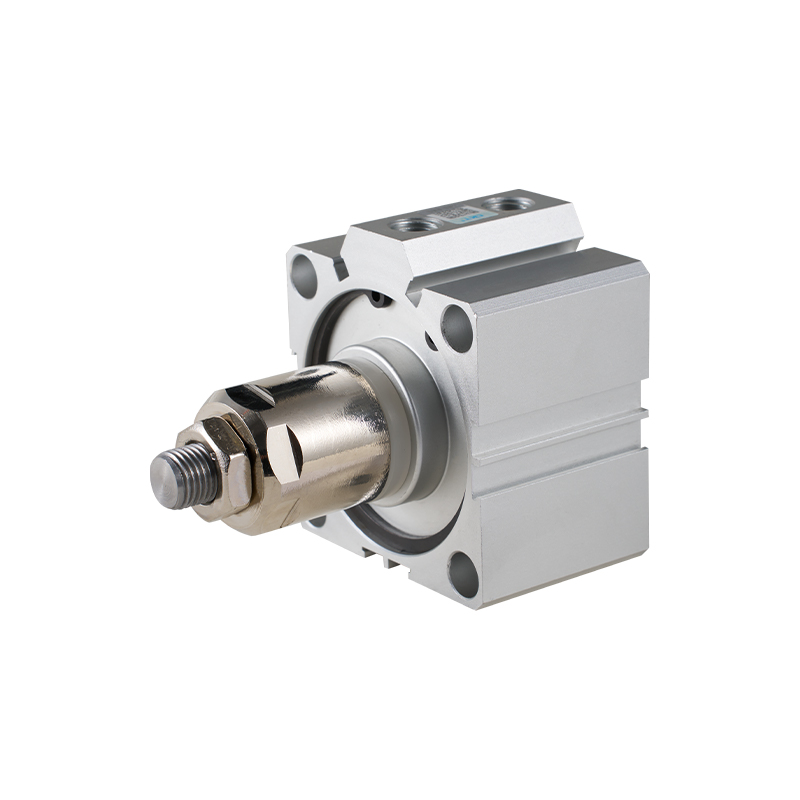

سلسلة SDAJ أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل

أسطوانة السكتة الدماغية الرفيعة القابلة للتعديل من سلسلة SDAJ عبارة عن أسطوانة رفيعة مدمجة. الميزة الأساسية هي وظيفة تعديل السكتة الدماغية المتكاملة. مع ضمان المظهر الجانبي المنخفض لجسم الأسطوانة الأساسي، فإنه يوفر القدرة على ضبط الموضع النهائي لقضيب المكبس بمرونة للتمديد أو التراجع، ويحسن مساحة تخطيط المعدات ويحسن القدرة على التكيف للتحكم في الحركة.

1. تصميم مدمج ورقيق: الارتفاع الإجمالي للهيكل أقل بكثير من ارتفاع الأسطوانات التقليدية، مما يوفر بشكل فعال مساحة التثبيت المحوري، ومناسب بشكل خاص لمعدات التشغيل الآلي المدمجة أو تخطيط الجهاز بمساحة محدودة.

2. آلية تعديل السكتة الدماغية المدمجة: عادةً ما يتم تصميم ضبط ضبط الشوط عند الغطاء النهائي لجسم الأسطوانة. يمكن تعديل موضع نهاية قضيب المكبس بدون خطوات أو في أقسام من خلال عمليات بسيطة (مثل تدوير مسمار الضبط أو الهيكل المماثل) لتلبية احتياجات تحديد موضع السكتة الدماغية بدقة في ظل ظروف عمل مختلفة.

3. نطاق التعديل التكيفي: فهو يسمح بتقليل الشوط القياسي للأسطوانة ضمن نطاق معين (يختلف النطاق المحدد وفقًا للطراز والمواصفات)، مما يزيد من قدرة الأسطوانة على التكيف ومرونتها مع التطبيقات المختلفة.

4. استقرار وضع السكتة الدماغية: آلية تعديل الشوط لديها وظيفة قفل لضمان أن تكون قيمة الشوط المحددة في دورة عمل الأسطوانة مستقرة وموثوقة، وتجنب انحراف الموضع الناتج عن عوامل مثل الاهتزاز.

5. الحفاظ على الأداء الأساسي: مع تحقيق النحافة والشوط القابل للتعديل، لا تزال هذه السلسلة من الأسطوانات تحافظ على خصائص الأداء الأساسية للأسطوانات القياسية مثل قوة الخرج الأساسية وسرعة التشغيل وعمر التشغيل.

سيناريوهات التطبيق النموذجية: يُستخدم بشكل شائع في المواقف التي يحتاج فيها الموضع النهائي إلى التحكم بدقة وتكون مساحة التثبيت محدودة، مثل تحديد موضع المواد، وتثبيت قطع العمل وتحريرها، وأجهزة الإيقاف، والتجميع الدقيق، ووحدات الأتمتة الصغيرة، وما إلى ذلك، مما يوفر دعم محرك المفاتيح لحلول الأتمتة المدمجة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة SDAT أسطوانة رفيعة متعددة المواضع
التالي:سلسلة SDAD أسطوانة رفيعة مزدوجة المحور ومزدوجة المفعول

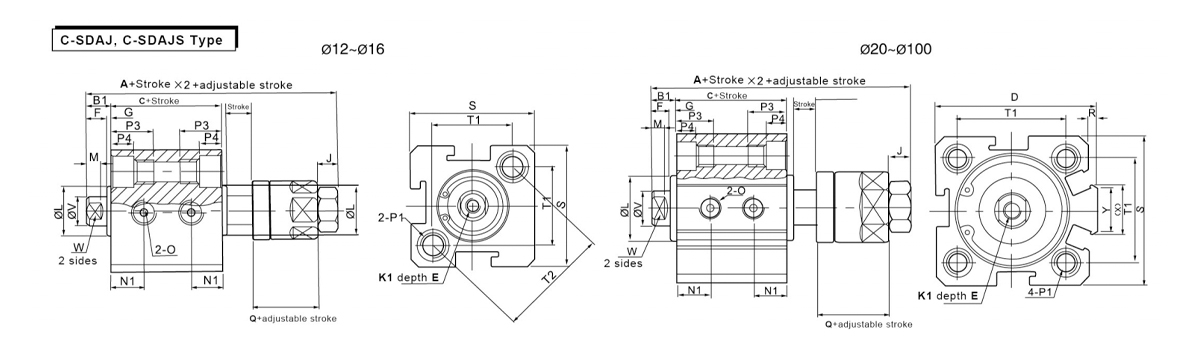

  • النموذج بدون التبديل التلقائي مع التبديل التلقائي ب1 D E F G J ك1 L M ن1
    حجم التجويف/الرمز A C A C السكتة الدماغية 10 السكتة الدماغية> 10 س = 5 ق>5
    12 40 17 50 27 5 - 6 4 1 4 م3×0.5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 م3×0.5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6.5 عندما تكون السكتة الدماغية 5) 4 1.5 5 م4×0.7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 عندما تكون السكتة الدماغية 5) 4 2 6 م5×0.8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 م6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 م8×1.25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 م10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 م10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 م14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 م18×1.5 55 4 16 20.5

  • النموذج بدون تلقائي التبديل مع تلقائي التبديل ب1 D E F G J ك1 L M ن1
    تتحمل الحجم/ الرمز A C A C السكتة الدماغية 10 السكتة الدماغية> 10 س = 5 ق>5
    12 40 17 50 27 5 - 6 4 1 4 م3×0.5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 م3×0.5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6.5 عندما تكون السكتة الدماغية 5) 4 1.5 5 م4×0.7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 عندما تكون السكتة الدماغية 5) 4 2 6 م5×0.8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 م6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 م8×1.25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 م10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 م10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 م14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 م18×1.5 55 4 16 20.5
    حجم التجويف/الرمز O ص1 ص3 ص4 Q R S T1 T2 V W X Y
    12 م5×0.8 كلا الجانبين: 中6.5 خيط م5×0.8 من خلال الفتحة:φ4.2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 م5×0.8 كلا الجانبين: φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 م5×0.8 كلا الجانبين: φ8.2 خيط M6×1.0 من خلال الفتحة: φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 بي تي1/8 كلا الجانبين: φ8.2 خيط M6×1.0 من خلال الفتحة: φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 بي تي1/8 كلا الجانبين: φ10 خيط M8×1.25 من خلال الفتحة: φ6.5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 بي تي1/4 كلا الجانبين: φ11 خيط M8×1.25 من خلال الفتحة: φ6.5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 بي تي1/4 كلا الجانبين: φ11 خيط M8×1.25 من خلال الفتحة: φ6.5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 بي تي 3/8 كلا الجانبين: φ14 خيط M12×1.75 من خلال الفتحة: φ9.2 25 10.5 23 10 94 74 - 25 22 36 26
    100 بي تي 3/8 كلا الجانبين: φ17.5 خيط M14×2 من خلال الفتحة: φ11.3 30 13 23 10 114 90 - 32 27 35 26
