سلسلة CQS اسطوانة رقيقة جديدة الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة رقيقة / سلسلة CQS اسطوانة رقيقة جديدة

سلسلة CQS اسطوانة رقيقة جديدة سلسلة CQS اسطوانة رقيقة جديدة سلسلة CQS اسطوانة رقيقة جديدة
  • سلسلة CQS اسطوانة رقيقة جديدة
  • سلسلة CQS اسطوانة رقيقة جديدة
  • سلسلة CQS اسطوانة رقيقة جديدة
اسطوانة رقيقة

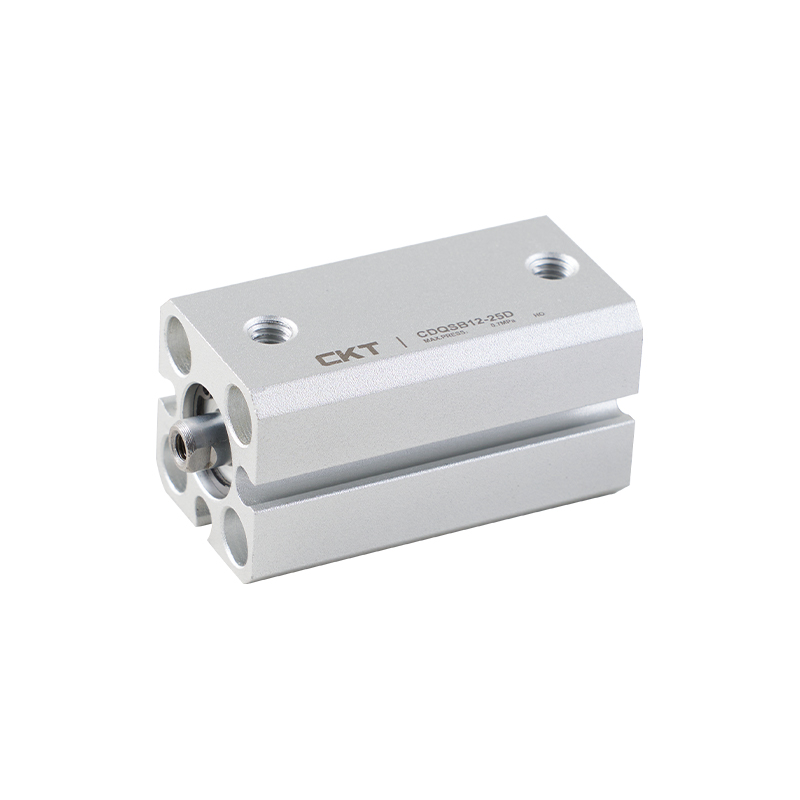

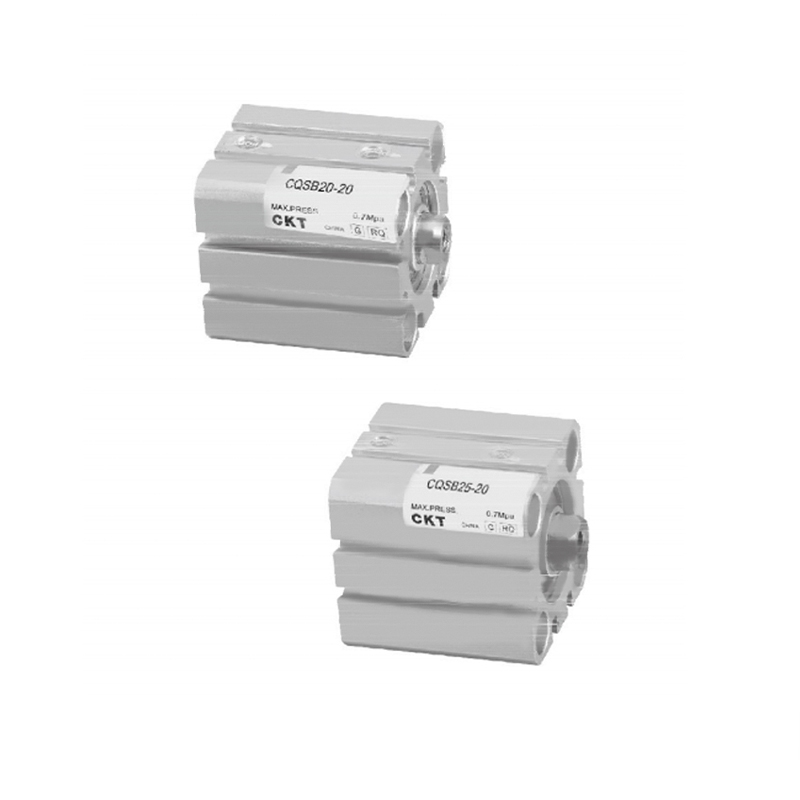

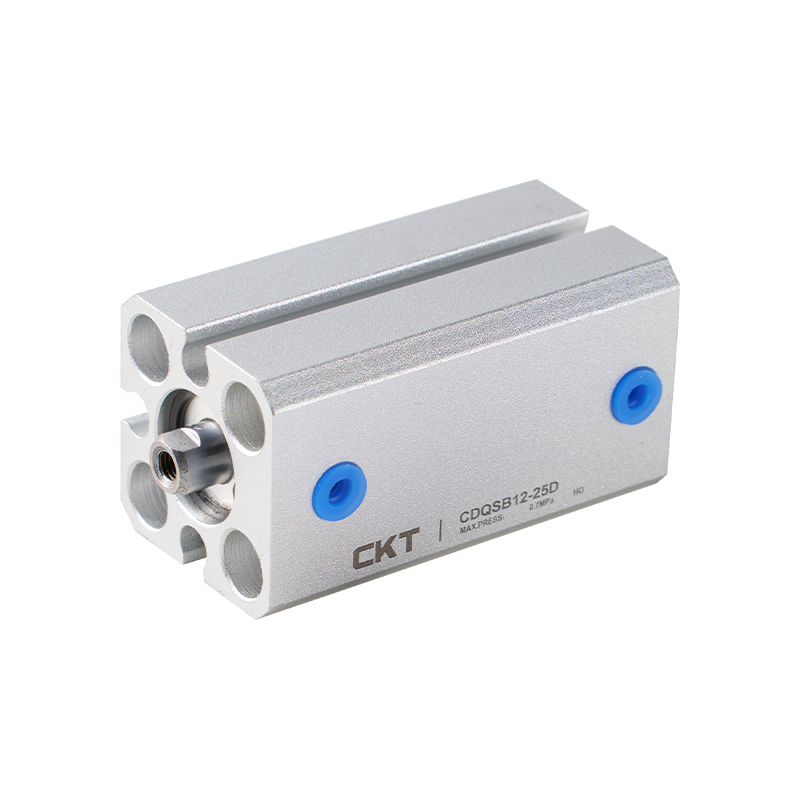

سلسلة CQS اسطوانة رقيقة جديدة

باعتبارها مشغلًا هوائيًا فعالاً في مجال الأتمتة الصناعية الحديثة، حققت الأسطوانة الرفيعة الجديدة من سلسلة CQS التحسين المنسق لشغل المساحة والتكوين الوظيفي من خلال الابتكار الهيكلي، مما يوفر حل قيادة أكثر مرونة لتخطيط المعدات المدمجة.

1. تصميم توافق التثبيت متعدد الاتجاهات
يدمج جسم الأسطوانة واجهة تثبيت مفتاح مغناطيسي متعدد الأبعاد. من بينها، توفر مواصفات قطر الأسطوانة الصغيرة سطحًا مرجعيًا للتثبيت ثلاثي الاتجاهات، وتمتد مواصفات قطر الأسطوانة المتوسطة والكبيرة إلى وضع التثبيت رباعي الجوانب بما في ذلك السطح المرجعي للمنفذ، مما يحسن بشكل كبير من حرية التخطيط والقدرة على التكيف لعنصر الاستشعار.

2. هندسة تحسين استغلال المساحة
من خلال اعتماد تكوين مدمج للضغط الإيجابي، تم تحسين مكونات الحركة الرئيسية طوبولوجيًا. في ظل فرضية الحفاظ على أداء الإخراج القياسي، يتم تقليل شغل المساحة المحورية والشعاعية في وقت واحد، مما يؤدي إلى تحرير موارد المساحة الداخلية للمعدات بشكل فعال.

3. هيكل التثبيت المركب
تدمج القاعدة اختراق الفتحات وحوامل التثبيت المزدوجة الملولبة. من خلال تصميم الواجهة المعيارية، فهو متوافق مع متطلبات الاتصال للآليات السائدة، ويقلل من تعقيد تكامل النظام، ويدعم النشر السريع في سيناريوهات متعددة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة SDA اسطوانة رقيقة
التالي:أسطوانة رفيعة من سلسلة CQM (نوع قضيب التوجيه)
  • حجم التجويف (مم) 12 16 20 25
    السوائل الهواء
    العمل التمثيل المزدوج، التمثيل الفردي: عودة/تمديد الربيع
    ضغط إثبات 1.5MPa{15.3kgf/cm²}
    ماكس. ضغط التشغيل 1.0MPa{10.2kgf/cm²}
    درجة الحرارة المحيطة والسوائل -10 درجة مئوية ~ 60 درجة مئوية
    خيط نهاية القضيب خيط أنثى (قياسي)، خيط ذكر (خيار)
    وسادة لا شيء
    سرعة المكبس 50 ~ 500 مم / ثانية
    التسامح مع طول السكتة الدماغية 1
    * التشحيم غير مطلوب
    تصاعد من خلال الثقب، يتم استغلال كلا الطرفين (عالمي)
    حجم المنفذ م5×0.8
    *الرجاء استخدام ISOVG32 إذا كنت تريد استخدام التشحيم.

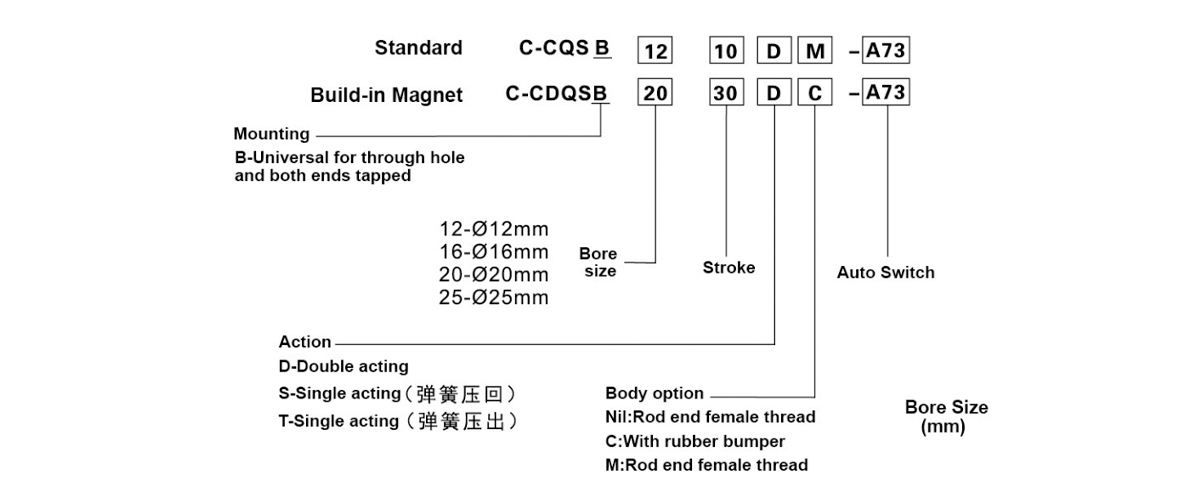

  • السكتة الدماغية/نموذج التبديل التلقائي
    حجم التجويف
    (مم)     		السكتة الدماغية القياسية (مم) التبديل التلقائي
    التمثيل المزدوج التمثيل المنفرد نوع تركيب النفق
    12 5,10,15
    20,25,30,     		510 A93 (الخامس)
    M9N(V)
    M9B (الخامس)
    F9BA     		A96 (الخامس)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30،35،40،45،50     		510
    25

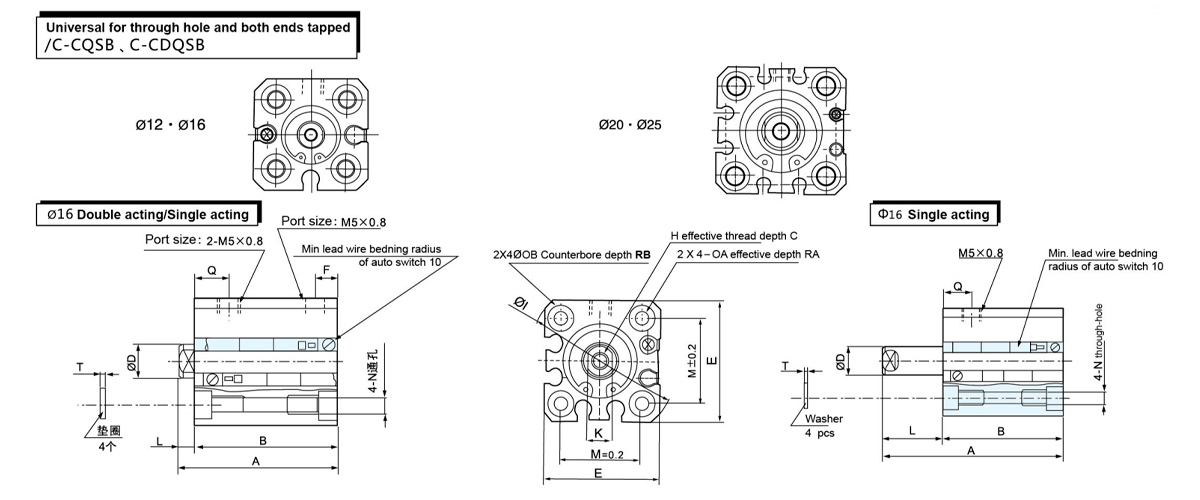

  • البعد للتمثيل المزدوج/التمثيل الفردي
    ينطبق
    حجم التجويف
    (مم)     		قياسي
    C D E H I K M N الزراعة العضوية أوب را ر.ب T Q
    12 6 6 25 م3×0.5 32 5 15.5 3.5 م4×0.7 6.5 7 4 0.5 7.5
    16 8 8 29 م4×0.7 38 6 20 3.5 م4×0.7 6.5 7 4 0.5 7.5
    20 7 10 36 م5×0.8 47 8 25.5 5.4 م6×1.0 9 10 7 1 9
    25 12 12 40 م6×1.0 52 10 28 5.4 م6×1.0 9 10 7 1 11

    التمثيل المزدوج (ST = السكتة الدماغية)
    ينطبق
    حجم التجويف
    (مم)     		السكتة الدماغية
    النطاق
    (مم)     		النوع الأساسي مغناطيس مدمج
    A B F L Q A B
    12 5 ~ 30 20.5 ش 17 ش 5 3.5 7.5 25.5 ش 22 ش
    16 5 ~ 30 20.5 ش 17 ش 5 3.5 7.5 25.5 ش 22 ش
    20 5 ~ 50 24 ش 19.5 ش 5.5 4.5 9 34 ش 29.5 ش
    25 5 ~ 50 27.5 ش 22.5 ش 5.5 5 11 37.5 ش 32.5 ش

    التمثيل الفردي (ST = السكتة الدماغية)

    ينطبق
    حجم التجويف
    (مم)
    السكتة الدماغية
    النطاق
    (مم)     		قياسي مغناطيس مدمج
    A B F L A B
    5ST 10 ش 5ST 10 ش 5ST 10 ش 5ST 10 ش
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

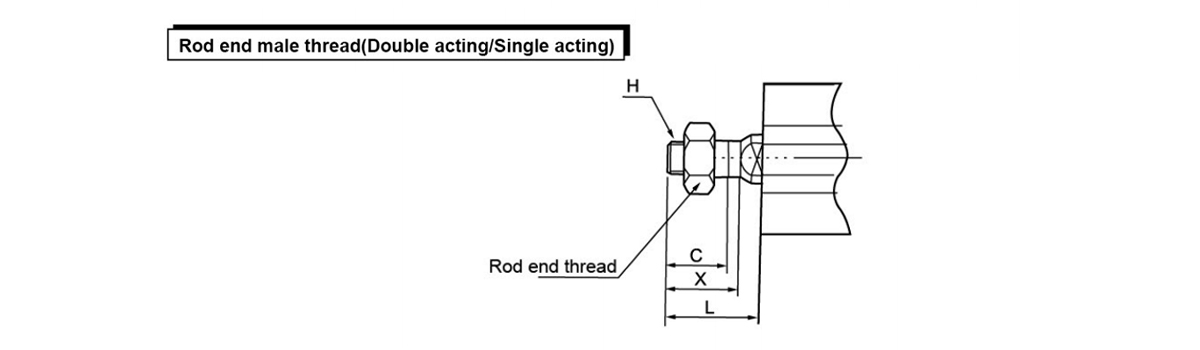

    ينطبق
    حجم التجويف
    (مم)     		C H L X
    12 9 م5×0.8 14 10.5
    16 10 م6×1.0 15.5 12
    20 12 م8×1.25 18.5 14
    25 15 م10×1.25 22.5 17.5

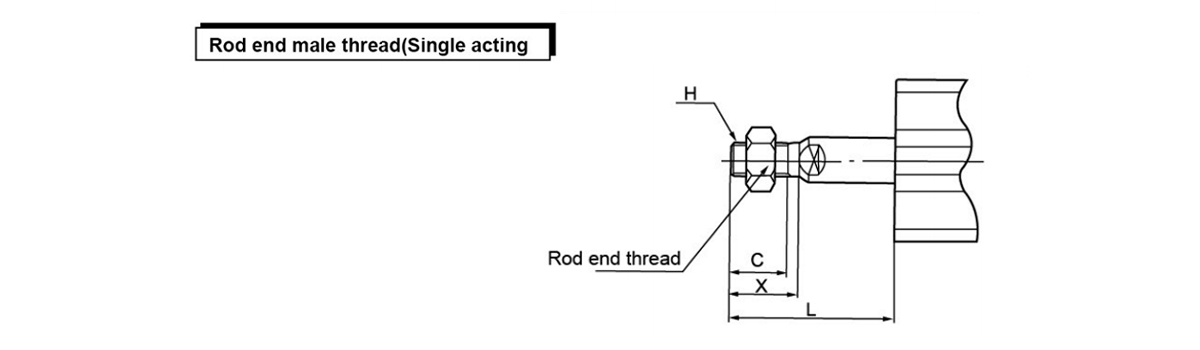

    ينطبق
    حجم التجويف
    (مم)     		C H L X
    5ST 10 ش
    12 9 م5×0.8 19 24 10.5
    16 10 م6×1.0 20.5 25.5 12
    20 12 م8×1.25 23.5 28.5 14
    25 15 م10×1.25 27.5 32.5 17.5

    التمثيل الفردي (ST = خط سير الرحلة)

    ينطبق
    حجم التجويف
    (مم)
    السكتة الدماغية
    النطاق
    (مم)     		قياسي مغناطيس مدمج
    A B L Q A B
    5ST 10 ش 5ST 10S 5 ش 10 ش 5ST 10 ش 5 ش 10 ش
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
