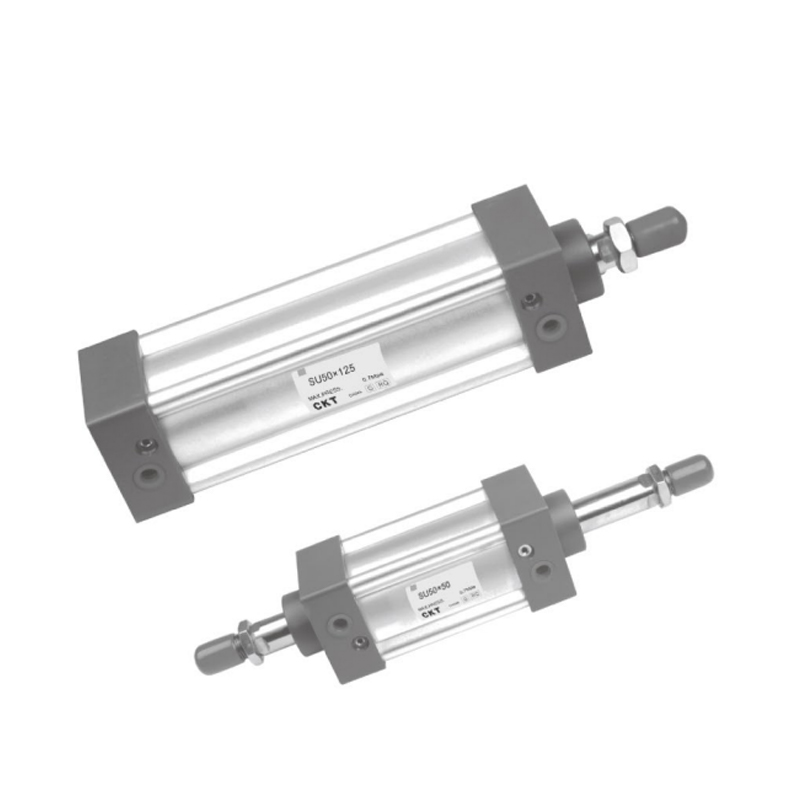

أسطوانة قياسية من سلسلة SU (بدون نوع قضيب ربط)
  • أسطوانة قياسية من سلسلة SU (بدون نوع قضيب ربط)
اسطوانة قياسية

أسطوانة قياسية من سلسلة SU (بدون نوع قضيب ربط)

1. ختم المكبس يعتمد هيكل ختم ثنائي الاتجاه ذو شكل خاص مع حجم صغير ووظيفة تخزين الزيت؛
2. أنبوب الألومنيوم عبارة عن أنبوب على شكل M بدون قضيب ربط وله أداء جيد ضد التآكل.
3. بالمقارنة مع الأسطوانات القياسية ISO15552، فإن طول أسطوانات سلسلة SU بنفس قطر الأسطوانة أصغر؛
4. تعديل المخزن المؤقت للأسطوانة مستقر.
5. يتم مشاركة ملحقات تركيب الأسطوانة مع أسطوانات سلسلة SC؛
6. اختيار مواد الختم المقاومة لدرجة الحرارة العالية يمكن أن يضمن التشغيل الطبيعي للأسطوانة تحت ظروف 150 درجة مئوية.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:أسطوانة قياسية من سلسلة SI (بدون نوع قضيب ربط)
التالي:اسطوانة قياسية من سلسلة MBB
  • حجم التجويف (مم) 32 40 50 63 80 100
    العمل التمثيل المزدوج
    السوائل الهواء (يتم تصفيته بواسطة عنصر مرشح 40 ميكرومتر)
    تصاعد
    اكتب     		سلسلة سي-سو باسيس FA FB CA CB LB TC TCM1
    سلسلة C-SUD، C-SUJ باسيس FA LB TC TCM1
    نطاق ضغط التشغيل 0.1 ~ 1.0MPa (14 ~ 145 رطل لكل بوصة مربعة)
    ضغط إثبات 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة)
    درجة حرارة التشغيل (°C) -20~80
    نطاق سرعة التشغيل (مم/ثانية) 30 ~ 800
    التسامح مع طول السكتة الدماغية 0 ~ 250 1.0 251 ~ 1000 1.4 1001 ~ 1500 1.8
    وسادة وسادة قابلة للتعديل
    وسادة Stroke 21 28 29
    *حجم المنفذ بي تي1/8 بي تي1/4 بي تي 3/8 بي تي1/2
    *تتوفر أنواع الخيوط NPT وG للاتصال.

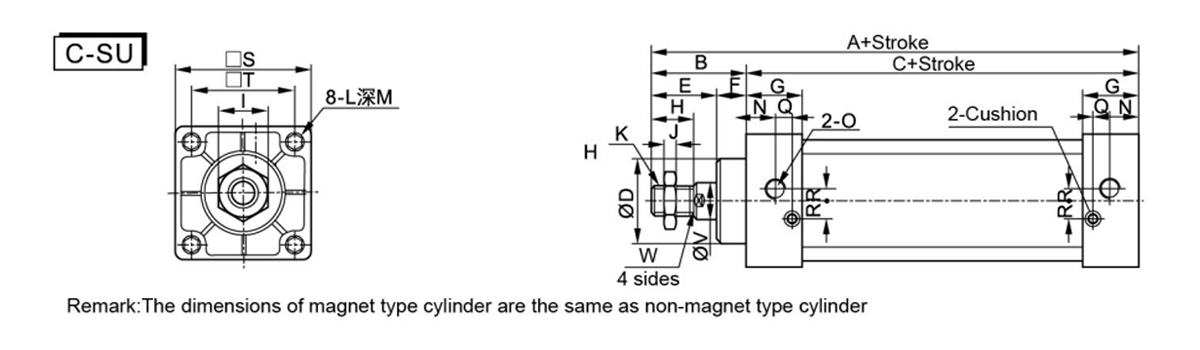

  • حجم التجويف/الرمز A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 م10×1.25 م6×1 9.5 14 بي تي1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 م12×1.25 م6×1 9.5 15 بي تي1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 م16×1.5 م6×1 9.5 17 بي تي1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 م16×1.5 م8×1.25 9.5 15 بي تي 3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 م20×1.5 م10×1.5 11.5 19.5 بي تي 3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 م20×1.5 م10×1.5 11.5 16.5 بي تي1/2 11 6.5 14 112 84 25 22

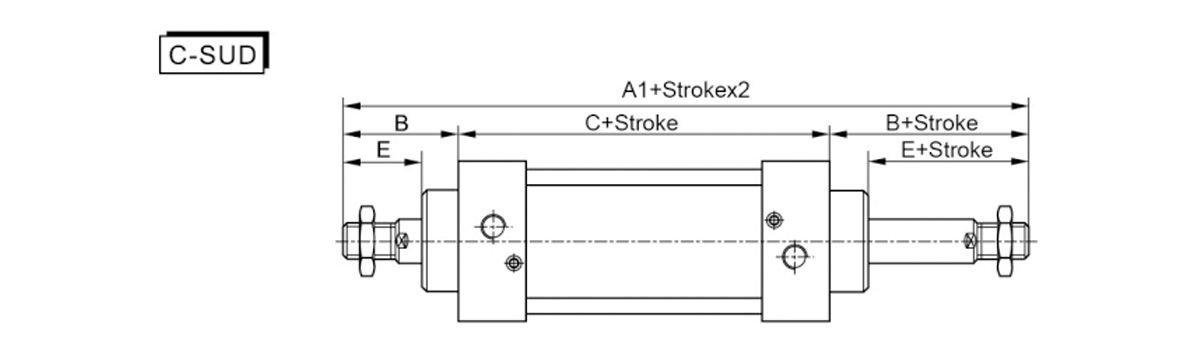

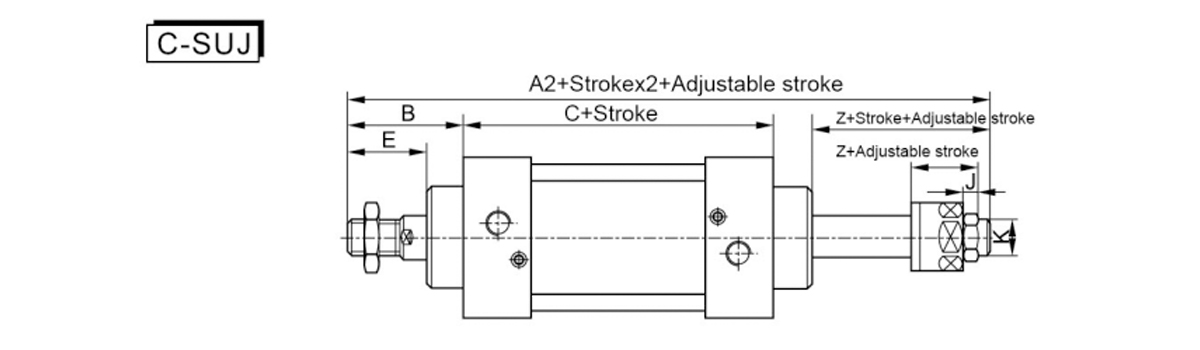

    حجم التجويف/الرمز أ1 أ2 B C E Z J K
    32 187 182 47 93 32 27 6 م10×1.25
    40 191 185 49 93 34 28 7 م12×1.25
    50 207 194 57 93 42 29 8 م16×1.5
    63 210 197 57 96 42 29 8 م16×1.5
    80 257 238.5 75 107 54 35.5 10 م20×1.5
    100 263 244.5 75 113 54 35.5 10 م20×1.5
    ملاحظة: 1. أبعاد أسطوانة النوع المغناطيسي هي نفس أسطوانة النوع غير المغناطيسي؛ 2. نفس حجم النوع القياسي C-SU للنموذج لا يظهر الحجم.

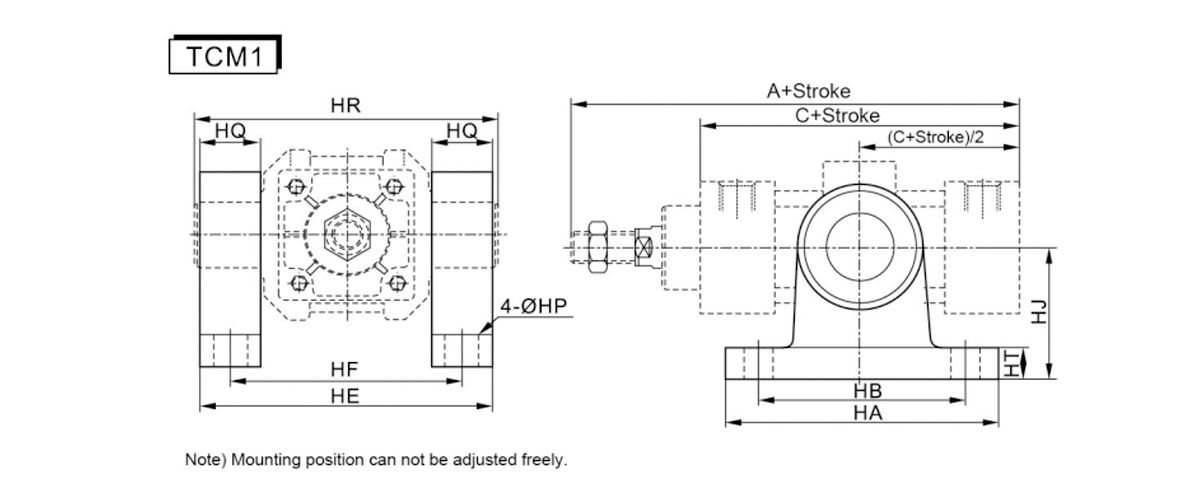

    حجم التجويف/الرمز A C ها غ.ب سعادة التردد العالي HP المقر الرئيسي الموارد البشرية إتش تي إتش جي
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

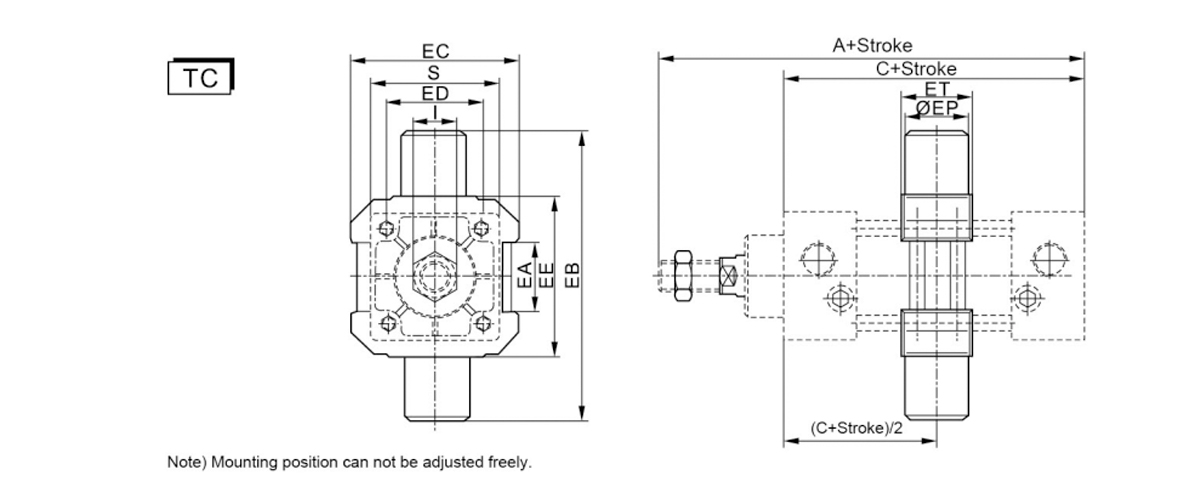

    حجم التجويف/الرمز A C عصام إب المفوضية الأوروبية الضعف الجنسي إي الجيش الشعبي إت I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    أبعاد تركيب الملحقات الأخرى هي تمامًا نفس أبعاد أسطوانات سلسلة C-SC.
