اسطوانة قياسية من سلسلة MBB
  • اسطوانة قياسية من سلسلة MBB
اسطوانة قياسية

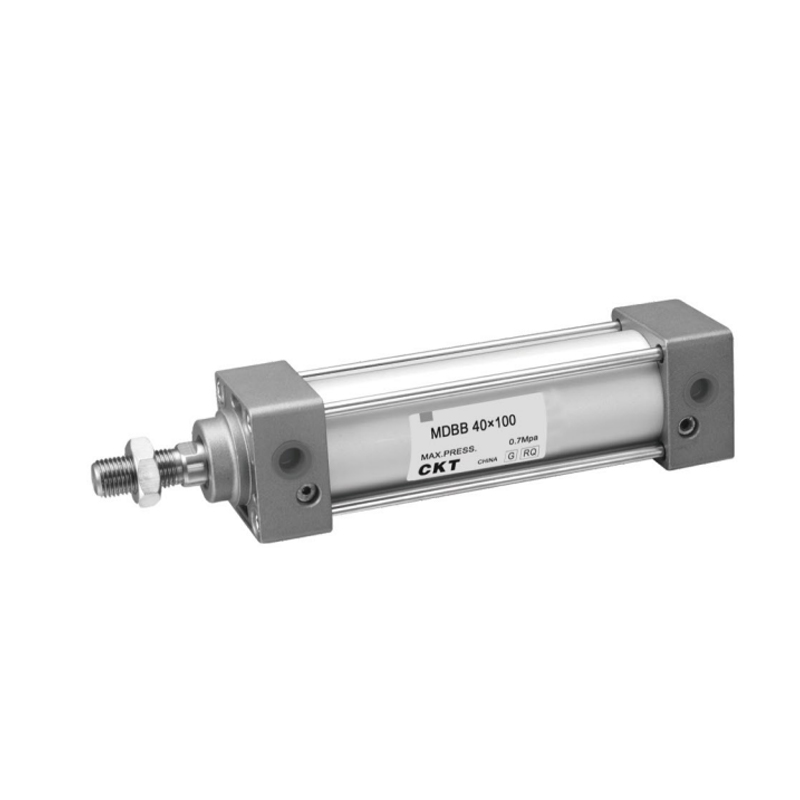

اسطوانة قياسية من سلسلة MBB

1. ختم المكبس يعتمد هيكل ختم ثنائي الاتجاه ذو شكل خاص مع حجم صغير ووظيفة تخزين الزيت؛
2. إنها عبارة عن أسطوانة قضيب ربط، والأغطية الأمامية والخلفية متصلة بجسم أسطوانة أنبوب الألومنيوم مع أعمدة، والتي تتمتع بموثوقية جيدة؛
3. بالمقارنة مع الأسطوانات القياسية ISO15552، فإن طول أسطوانات سلسلة MBB التي لها نفس قطر الأسطوانة أصغر؛
4. تعديل المخزن المؤقت للأسطوانة مستقر.
5. الأسطوانات وملحقات تركيب الأسطوانات بمواصفات مختلفة متاحة للعملاء للاختيار.
6. اختيار مواد الختم المقاومة لدرجة الحرارة العالية يمكن أن يضمن التشغيل الطبيعي للأسطوانة تحت ظروف 150 درجة مئوية.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:أسطوانة قياسية من سلسلة SU (بدون نوع قضيب ربط)
التالي:سلسلة SC (نوع قضيب التعادل) أسطوانة قياسية
  • حجم التجويف (مم) 32 40 50 63 80 100 125
    العمل التمثيل المزدوج
    السوائل الهواء (يتم تصفيته بواسطة عنصر مرشح 40 ميكرومتر)
    ثابت

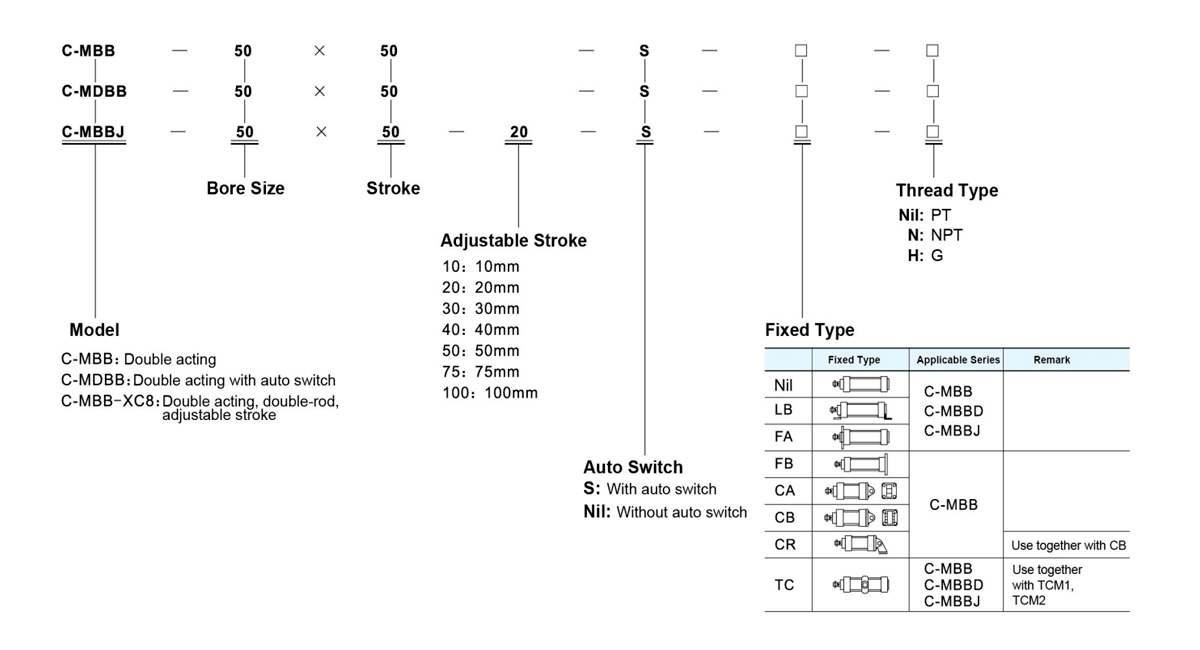

    اكتب     		سلسلة C-MBB النوع الأساسي FA FB CA CB CR LB TC TCM1 TCM2
    سلسلة C-MBBD، C-MBBJ النوع الأساسي FA LB TC TCM1 TCM2
    نطاق ضغط التشغيل 0.1 ~ 1.0MPa (14 ~ 145psi)
    ضغط إثبات 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة)
    درجة حرارة التشغيل (°C) -20 ~ 80 درجة مئوية
    نطاق سرعة التشغيل (مم/ثانية) 30 ~ 800 30 ~ 500
    التسامح مع طول السكتة الدماغية 0 ~ 250 1.0 251 ~ 1000 1.4 1001 ~ 1500 1.8
    وسادة وسادة قابلة للتعديل
    وسادة Stroke (mm) 24 32 37.5 40
    *حجم المنفذ بي تي1/8 بي تي1/4 بي تي 3/8 بي تي1/2
    *تتوفر أنواع الخيوط NPT وG للاتصال.

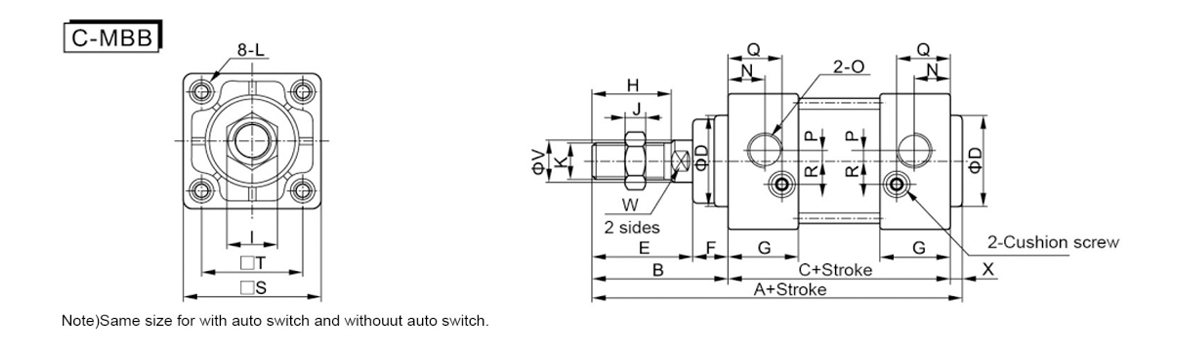

  • الرمز/
    حجم التجويف     		A B C D E F G H I J K L N O P Q R S T V W X
    32 135 47 84 30 34 13 27 22 17 6 م10×1.25 م6 13 بي تي1/8 4 20.5 6.5 46 32.5 12 10 4
    40 139 51 84 35 38 13 27 30 19 8 م14×1.5 م6 14 بي تي1/4 4 20.5 9 52 38 16 14 4
    50 156 58 94 40 44 14 31.5 35 27 11 م18×1.5 م8 15.5 بي تي1/4 5 23 10.5 65 46.5 20 18 4
    63 156 58 94 45 44 14 30.5 35 27 11 م18×1.5 م8 16.5 بي تي 3/8 9 23 12 75 56.5 20 18 4
    80 190 72 114 45 52 20 38 40 32 13 م22×1.5 م10 19 بي تي 3/8 11.5 26.5 14 95 72 25 22 4
    100 190 72 114 55 52 20 38 40 36 13 م26×1.5 م10 19 بي تي1/2 17 28.5 15 114 89 30 26 4
    125 223 97 120 60 70 27 38 54 41 13.5 م27×2 م12 19 بي تي1/2 17 29 15 137 110 32 27 60

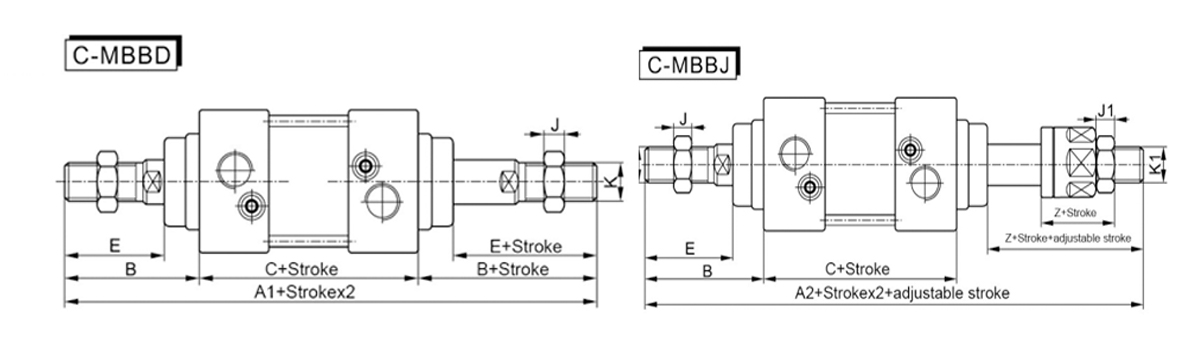

    الرمز /
    حجم التجويف     		أ1 أ2 B C E J J1 Z K ك1
    32 178 171 47 84 34 6 6 27 م10×1.25 م10×1.25
    40 186 176 51 84 38 8 7 28 م14×1.5 م12×1.25
    50 210 195 58 94 44 11 8 29 م18×1.5 م16×1.5
    63 210 195 58 94 44 11 8 29 م18×1.5 م16×1.5
    80 258 241.5 72 114 52 13 10 35.5 م22×1.5 م20×1.5
    100 258 248.5 72 114 52 13 13.5 42.5 م26×1.5 م27×2
    125 314 286.5 97 120 70 13.5 13.5 42.5 م27×2 م27×2
    ملاحظة) 1. نفس الحجم مع التبديل التلقائي وبدون التبديل التلقائي.
    2. النموذج غير المعروض هو نفس حجم النوع الأساسي C-Mب

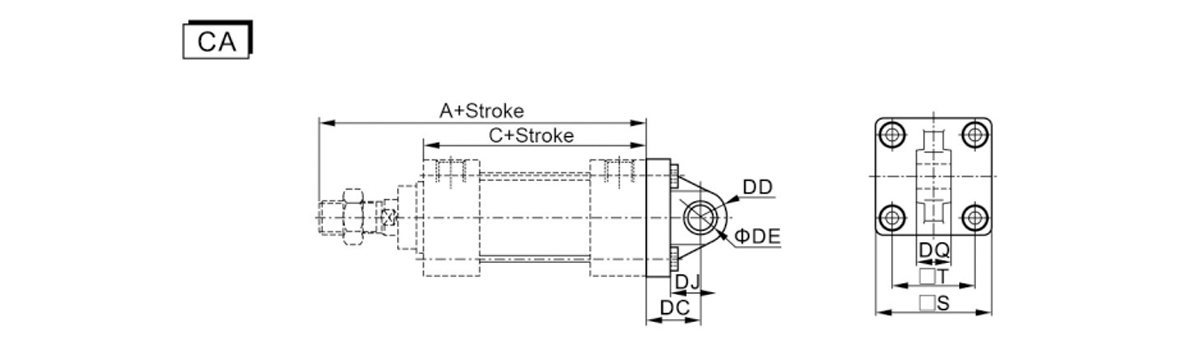

    الرمز/
    حجم التجويف     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    S 46 52 65 75 95 114 136
    T 32.5 38 46.5 56.5 72 89 110
    العاصمة 23 23 30 30 42 42 50
    د 10.5 11 15 15 23 23 28
    دي 10 10 14 14 22 22 25
    دي جي 13 13 17 17 27 27 28
    دي كيو 13.8 13.8 19.8 19.8 29.8 29.8 31.8

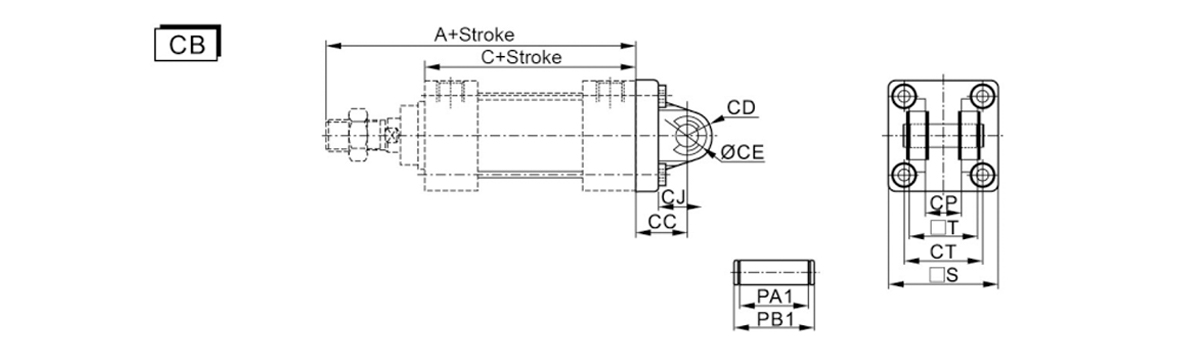

    الرمز /
    حجم التجويف     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    CC 23 23 30 30 42 42 50
    قرص مضغوط 10.5 11 15 15 23 23 28
    م 10 10 14 14 22 22 25
    سي جيه 14 14 18 18 27 27 32
    سي بي 14.2 14.2 20.2 20.2 30.2 30.2 32.2
    ط م 32.5 38 46.5 56.5 72 89 110
    PA1 28.8 28.8 40.8 40.8 60.8 60.8 64.8
    PB1 34.6 34.6 47 47 69.2 69.2 73.2
    S 46 52 65 75 95 114 136
    T 28 28 40 40 60 60 64

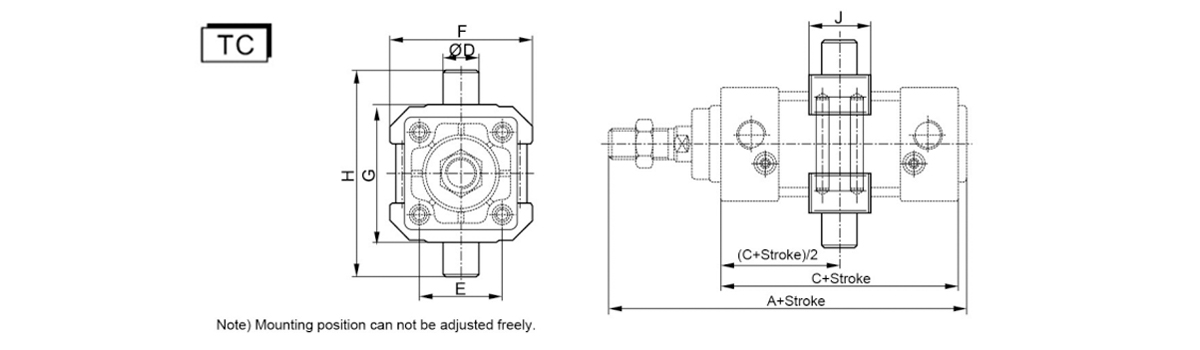

    الرمز /
    حجم التجويف     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    C 84 84 94 94 114 114 120
    D 12 16 16 20 20 25 25
    E 32.5 38 46.5 56.5 72 89 110
    F 52 65 75 90 112 135 170
    G 50 63 75 90 110 132 160
    H 74 95 107 130 150 182 210
    J 22 28 28 30 32 38 40

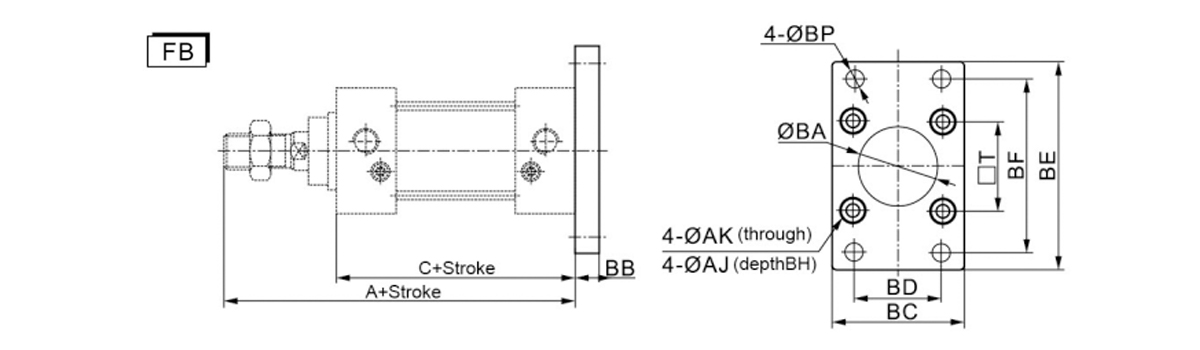

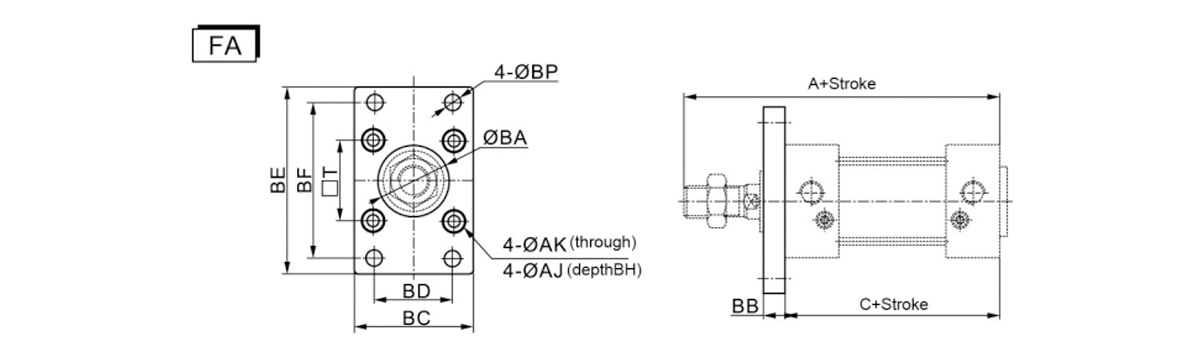

    الرمز/
    حجم التجويف     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    اي جي 11 11 14 14 17 17 19
    أك 6.5 6.5 9 9 11 11 13
    بكالوريوس 30.5 35.5 40.5 45.5 45.5 55.5 60.5
    BB 10 10 12 12 16 16 20
    قبل الميلاد 47 53 65 75 95 115 138
    دينار بحريني 32 36 45 50 63 75 102
    كن 80 90 108 118 150 176 216
    فرنك بلجيكي 64 72 90 100 126 150 180
    البوسنة والهرسك 6.5 6.5 8.5 8.5 10.5 10.5 12.5
    بي بي 7 9 9 9 12.5 14.5 14
    T 32.5 38 46.5 56.5 72 89 110

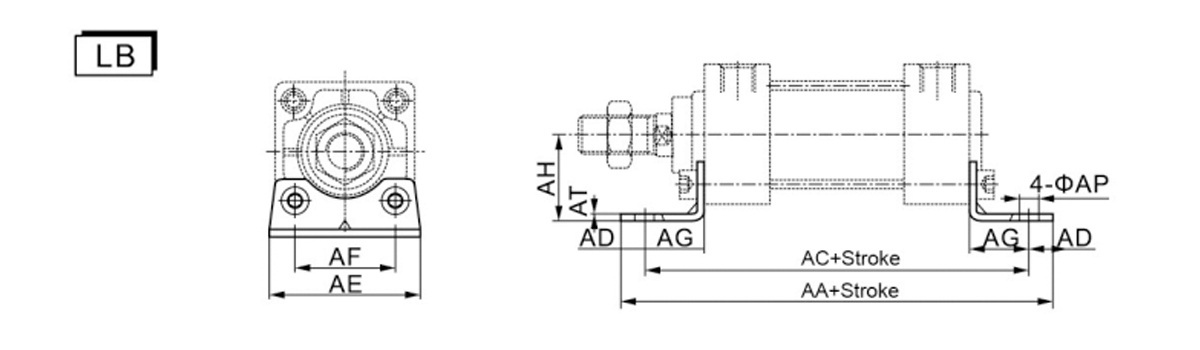

    الرمز/
    حجم التجويف     		32 40 50 63 80 100 125
    أأ 146 154 170 176 202 210 250
    تكييف 128 132 148 148 174 178 210
    م 9 11 11 14 14 16 20
    إ 50 55 70 80 100 120 136
    بالعربية 32 38 46 56 72 89 90
    اي جي 22 24 27 27 30 32 45
    اه 30 33 40 45 55 65 81
    ا ف ب 7 9 9 12 12 14 14
    في 3 3 3 4 5 5 8

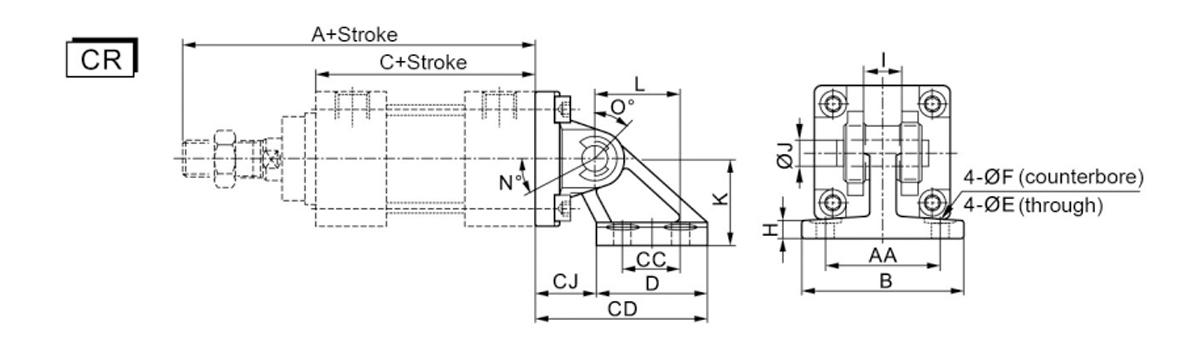

    الرمز /
    حجم التجويف     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    أأ 44 44 60 60 86 86 110
    B 62 62 81 81 111 111 136
    C 84 84 94 94 114 114 120
    CC 22 22 30 30 45 45 60
    قرص مضغوط 65 65 84.5 84.5 120 120 143
    سي جيه 23 23 31.5 31.5 47 47 53
    D 42 42 53 53 73 73 90
    E 6.6 6.6 9 9 11 11 13.5
    F 12 12 15 15 18 18 20
    H 7 7 8 8 10 10 14
    I 13.8 13.8 19.8 19.8 29.8 29.8 31.8
    J 10 10 14 14 22 22 25
    K 33 33 45 45 65 65 75
    L 32 32 43 43 64 64 78
    N 25 25 40 40 30 30 30
    O 45 45 60 60 55 55 50
    لا 90 درجة 160 160 190 190 175 175 170

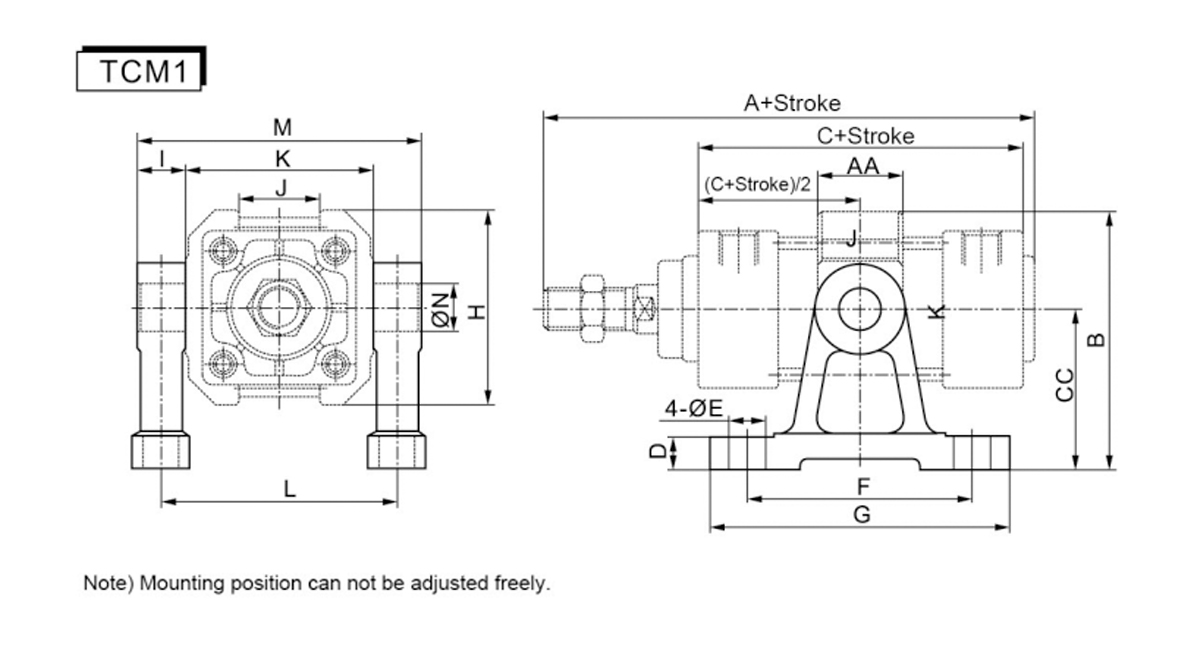

    الرمز/
    حجم التجويف     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    أأ 22 28 28 30 32 38 40
    B 66 86.5 91.5 115 126 157.5 175
    C 84 84 94 94 114 114 120
    CC 40 54 54 70 70 90 90
    D 11 11 11 11 11 19 19
    E 9 12 12 12 12 18 18
    F 60 75 75 85 85 115 115
    G 80 100 100 110 110 155 155
    H 52 65 75 90 112 135 170
    I 12 16 16 20 20 25 25
    J 20 27 31 42 54 68 80
    K 50 63 75 90 110 132 160
    L 62 79 91 110 130 157 185
    M 77 98 110 133 153 185 213
    N 12 16 16 20 20 25 25

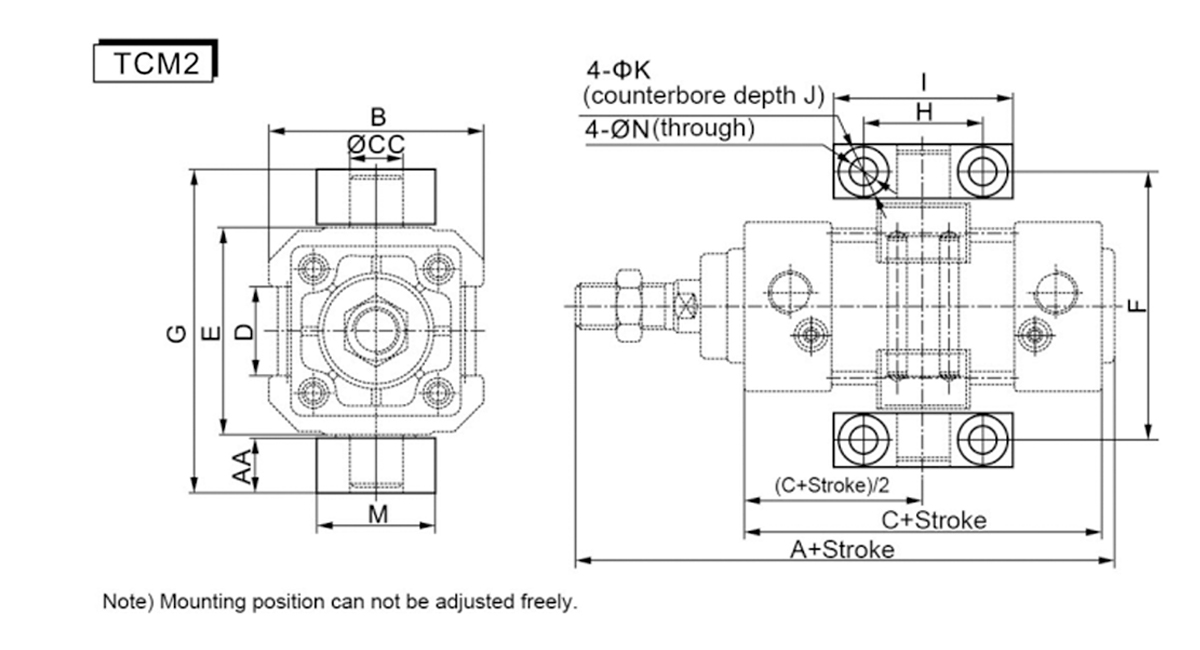

    الرمز/
    حجم التجويف     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    أأ 14 17 17 20.5 20.5 24.5 24.5
    B 52 65 75 90 112 135 170
    C 84 84 94 94 114 114 120
    CC 12 16 16 20 20 25 25
    D 20 27 31 42 54 68 80
    E 50 63 75 90 110 132 160
    F 66 82 94 113.5 133.5 159.5 187.5
    G 80 99 111 134 154 184 212
    H 32 36 36 42 42 50 50
    I 46 55 55 65 65 75 75
    J 6.8 9 9 11 11 14 14
    K 11 15 15 18 18 20 20
    M 30 36 36 40 40 50 50
    N 7 9 9 11 11 14 14
