أسطوانة قياسية من سلسلة SI (بدون نوع قضيب ربط) الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة قياسية / أسطوانة قياسية من سلسلة SI (بدون نوع قضيب ربط)

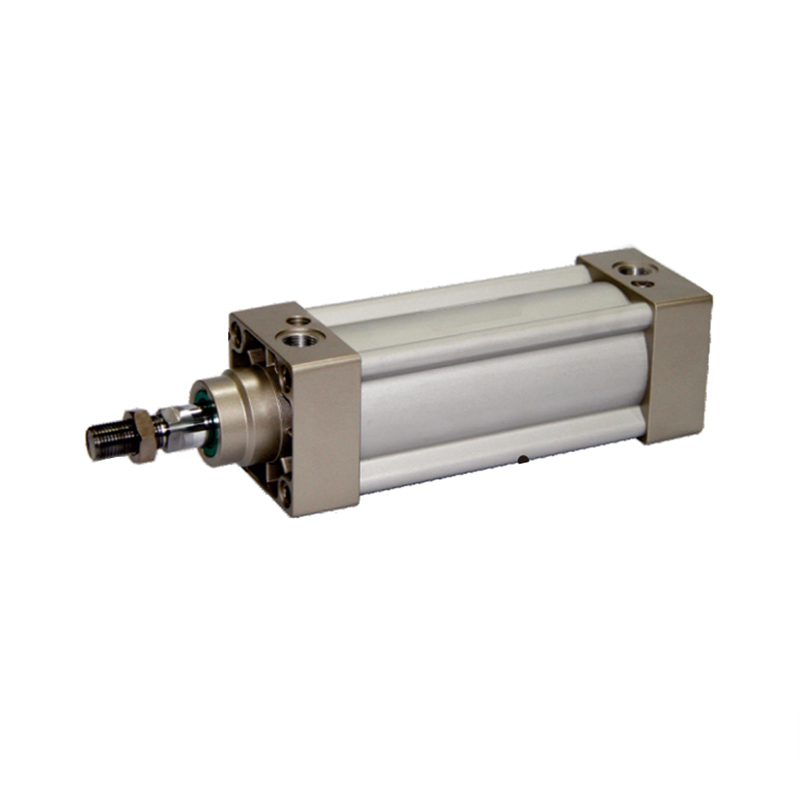

أسطوانة قياسية من سلسلة SI (بدون نوع قضيب ربط)
  • أسطوانة قياسية من سلسلة SI (بدون نوع قضيب ربط)
اسطوانة قياسية

أسطوانة قياسية من سلسلة SI (بدون نوع قضيب ربط)

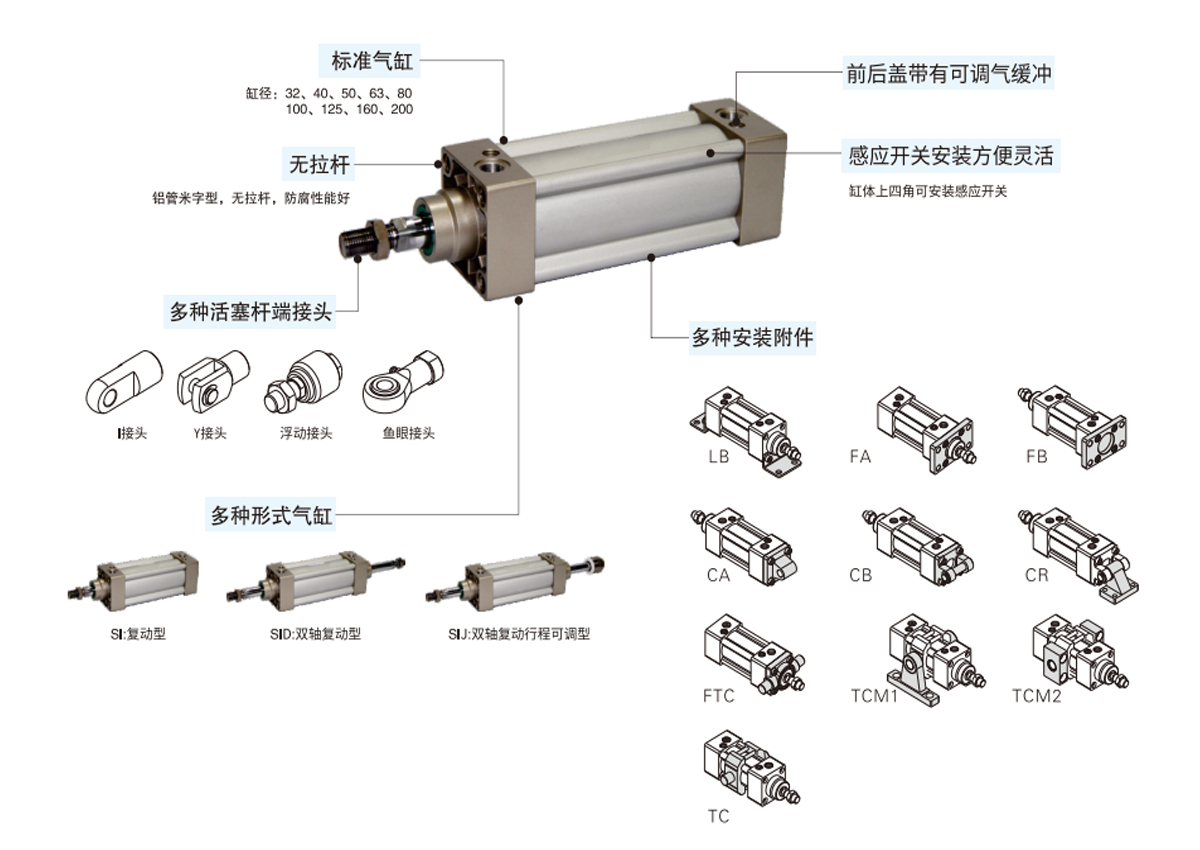

1. يستخدم ختم المكبس هيكلين مانعين للتسرب أحادي الاتجاه من النوع Y، واللذان يتمتعان بوظيفة التعويض، وعمر الخدمة الطويل، وضغط البدء المنخفض؛
2. أنبوب الألومنيوم على شكل عارضة، بدون قضيب ربط، وله أداء جيد ضد التآكل؛
3. تعديل المخزن المؤقت للأسطوانة مستقر.
4. الأسطوانات ذات المواصفات المختلفة وملحقات تركيب الأسطوانات متاحة للعملاء للاختيار من بينها.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:الأسطوانة القياسية من سلسلة SE (بدون نوع قضيب التعادل)
التالي:أسطوانة قياسية من سلسلة SU (بدون نوع قضيب ربط)
  • القطر الداخلي (مم) 32 40 50 63 80 100 125 160 200
    وضع التشغيل نوع الترددية
    وسط العمل الهواء (المفلتر من خلال مرشح 40 ميكرومتر)
    نوع ثابت سلسلة سي النموذج الأساسي FA FB CA CB CR LB TC TCM1 TCM2 FTC
    سي د، سي سلسلة J النموذج الأساسي FA LB TC TCM1 TCM2 FTC
    نطاق ضغط التشغيل 0.15 ~ 1.0MPa (22 ~ 145psi) (1.5 ~ 10.0bar)
    مقاومة الضغط مضمونة 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) (15 بار)
    درجة حرارة العمل درجة مئوية -20~70
    نطاق سرعة التشغيل مم/ثانية 30 ~ 800 30 ~ 500
    نطاق تحمل السفر 0~250 10251~1000 151001~1500 20
    نوع المخزن المؤقت عازلة قابلة للتعديل
    السكتة الدماغية العازلة مم 27 30 36 40 50
    *قطر الاستحواذ بي تي1/8 بي تي1/4 بي تي 3/8 بي تي1/2 بي تي 3/4
    *تتوفر أنواع الخيوط NPT وG للاتصال.

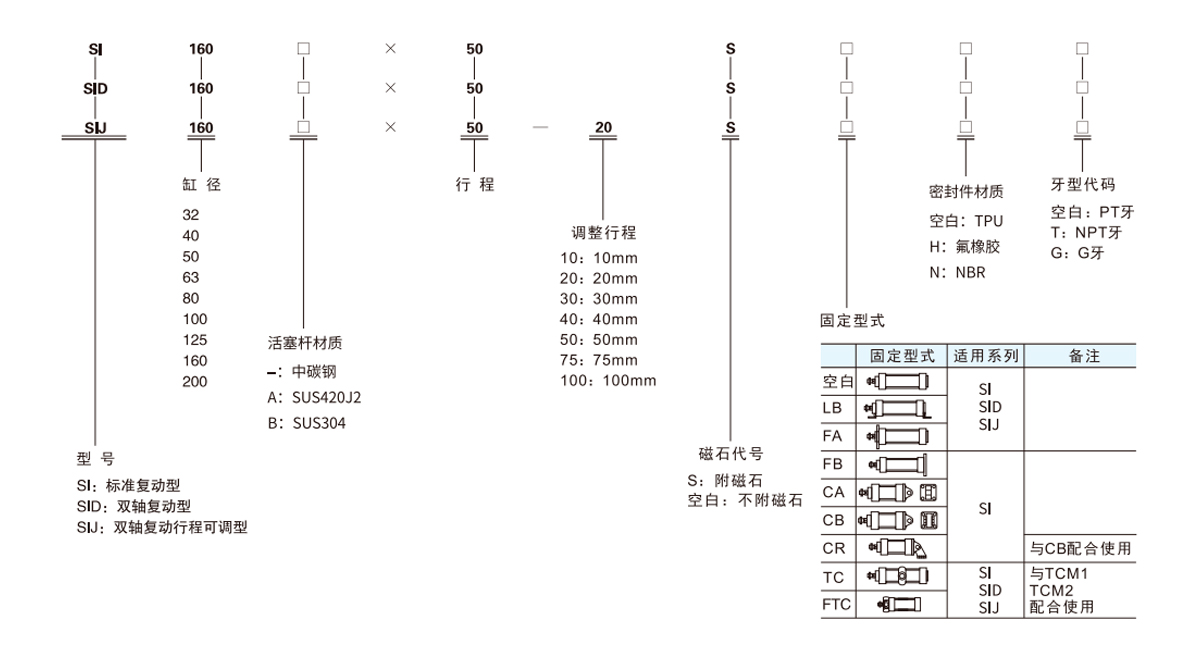

  • قائمة رموز ترتيب المرفقات
    سلسلة الأسطوانات\فئة الملحقات تثبيت المرفقات
    رطل اتحاد كرة القدم / فيسبوك كاليفورنيا سي بي سي آر ح لجنة التجارة الفيدرالية حM1 حM2
    32 F-سي32رطل F-SI32اتحاد كرة القدم F-SI32كاليفورنيا F-SI32سي بي F-SI32سي آر إف-SL32ح F-SI32لجنة التجارة الفيدرالية إف-SL32حM1 إف-SL32حM2
    40 F-SI40رطل F-SI40اتحاد كرة القدم F-SI40كاليفورنيا F-SI40سي بي F-SI40سي آر F-SI40TC F-SI40لجنة التجارة الفيدرالية F-SI40TCM1 F-SI40تي سي إم2
    50 F-SI50LB F-SI50FA F-SI50CA F-SI50CB F-SI50CR F-SI50TC F-SI50FTC F-SI40TCM1 F-Sl40TCM2
    63 F-SI63LB F-Sl63FA F-SI63CA F-SI63CB F-SI63CR F-SI63TC F-Sl63FTC F-SI63TCM1 F-SI63TCM2
    80 F-SI80LB F-SI80FA F-SI80CA F-SI80CB F-SI80CR F-SI80TC F-SI80FTC F-SI63TCM1 F-SI63TCM2
    100 F-SI100LB F-SI100FA F-SI100CA F-SI100CB F-SI100CR F-SI100TC F-SI100FTC F-S1125TCM1 F-Sl125TCM2
    125 F-SI125LB F-Sl125FA F-SI125CA F-Sl125CB إف-SL125CR F-SI125TC F-SI125FTC F-Sl125TCM1 F-SI125TCM2
    160 F-SI160LB F-SI160FA F-SI160CA F-SI160CB F-SI160CR F-SI160TC F-SI160FTC F-SI160TCM1 F-SI160TCM2
    200 F-SI200LB F-SI200FA F-SI200CA F-SI200CB F-SI200CR F-SI200TC F-SI200FTC F-SI200TCM1 F-SI160TCM2

    سلسلة الأسطوانات\فئة الملحقات مفصل نهاية قضيب المكبس التبديل الاستقرائي
    I Y F U CS1-ب□ DS1-ب□ CS1-F DS1-F CS1-U DS1-U
    32 إف-M10X1251 F-M10X125Y إف-M10X125F إف-M10X125U CS1-ب1 DS1-B1 CS1-F DS1-F CS1-U DS1-U
    40 إف-M12X1251 F-M12X125Y إف-M12X125F F-M12X125U CS1-ب1 DS1-B1
    50 إف-M16X1501 F-M16X150Y إف-M16X150F إف-M16X150U CS1-B2 DS1-B2
    63 F-M16X150l F-M16X150Y إف-M16X150F إف-M16X150U CS1-B2 DS1-B2
    80 F-M20X150l إف-M20X150Y إف-M20X150F إف-M20X150U CS1-B3 DS1-B3
    100 إف-M20X1501 إف-M20X150Y إف-M20X150F إف-M20X150U CS1-B4 DS1-B4
    125 إف-إم27×2001 F-M27X200Y - F-M27X200U CS1-B5 DS1-B5
    160 F-M36X200l F-M36X200Y - F-M36X200U CS1-B6 DS1-B6
    200 F-M36X200l F-M36X200Y - F-M36X200U CS1-B7 DS1-B7

    الملحقات الاختيارية

    سلسلة الأسطوانات\فئة الملحقات قم بتثبيت المرفق مفصل نهاية قضيب المكبس التبديل التعريفي
    رطل FA فيسبوك كاليفورنيا سي بي سي آر ح لجنة التجارة الفيدرالية حM1 حM2 I Y U F CS1-B DS1-B CS1-F DS1-F CS1-U DS1-U
    SI النوع القياسي ● ● ● ● ● ● ● ● ● ● ● ● ● ● × × × × × ×
    النوع المغناطيسي ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
    سيد النوع القياسي ● ● × × × × ● ● ● ● ● ● ● ● × × × × × ×
    النوع المغناطيسي ● ● × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
    سيج النوع القياسي ● ● × × × × ● ● ● ● ● ● ● ● × × × × × ×
    النوع المغناطيسي ● ● × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●

    تثبيت المرفق

    قطر الاسطوانة / فئة الملحقات قم بتثبيت المرفقnt التبديل التعريفي
    رطل FA فيسبوك كاليفورنيا سي بي سي آر ح لجنة التجارة الفيدرالية حM1 حM2 I Y F U
    32~100 O ● ● ◇ ◇ ◇ ◇ ■ ● □ □ □ □
    125 ~ 200 □ □ □ □ □ □ □ □ 口 ● □ □ □ □
    ●——سبائك الألومنيوم؛ ■——الفولاذ المصبوب؛ ○ —— فولاذ منخفض الكربون؛ □ —— الفولاذ الكربوني؛ ◇ —— حديد الدكتايل؛

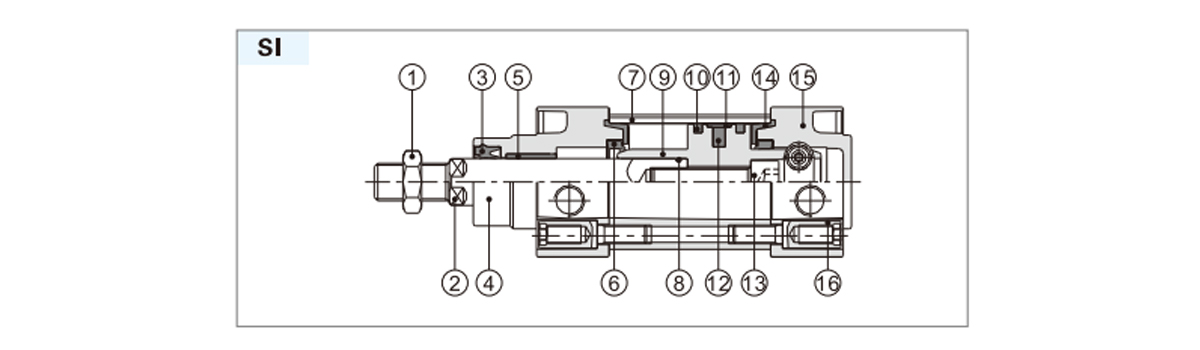

  • الاسم مادة الاسم مادة
    1 الجوز الكربون الصلب/الفولاذ المقاوم للصدأ 9 مكبس سبائك الألومنيوم
    2 مكبس rod قضيب طحن مطلي بالكروم الصلب S45C 10 مكبس O-ring تي بي يو
    الفولاذ المقاوم للصدأ 11 ارتداء خاتم مادة مقاومة للاهتراء
    3 الغطاء الأمامي يا الدائري تي بي يو 12 مغناطيس البلاستيك (φ100 أو أقل)
    4 الغطاء الأمامي سبائك الألومنيوم مطاط (أخرى)
    5 جلبة مادة مقاومة للاهتراء 13 الترباس مقبس سداسي الصلب الكربوني
    6 العازلة يا الدائري تي بي يو 14 وسادة ختم عازلة تي بي يو
    7 جسم الاسطوانة سبائك الألومنيوم 15 الغطاء الخلفي سبائك الألومنيوم
    8 مكبس rod O-ring نبر 16 دعم الجوز الكربون الصلب/الفولاذ المقاوم للصدأ

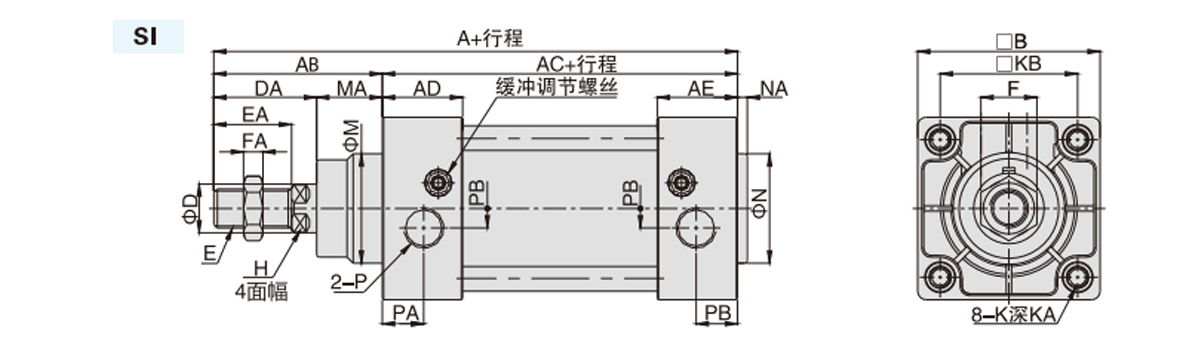

    قطر الاسطوانة / الرمز A أ.ب تكييف م إ B D دا E عصام F اتحاد كرة القدم M ماجستير H ك (بدون TC) ك (مع تك) كا (بدون TC) كا (مع TC) كيلو بايت N غير متوفر P السلطة الفلسطينية بي.بي
    32 142 48 94 27.5 27.5 47 12 29 م10×1.25 22 17 6 30 19 10 م6 م5 16 14 32.5 30 3 بي تي1/8 13 5.5
    40 159 54 105 32 32 53 16 33 م12×1.25 24 17 7 35 21 13 م6 م5 16 16 38 35 3.5 بي تي1/4 17 6
    50 175 69 106 31 31 65 20 42 م16×1.5 32 23 8 40 27 17 م8 م6 16 16 46.5 40 3.5 بي تي1/4 15.5 7.5
    63 190 69 121 33 33 75 20 42 م16×1.5 32 23 8 45 27 17 م8 م6 16 16 56.5 45 4 بي تي 3/8 16.5 7.5
    80 214 86 128 33 33 95 25 53 م20×1.5 40 26 10 45 33 22 م10 م8 17 16 72 45 4 بي تي 3/8 16.5 9
    100 229 91 138 37 37 115 25 55 م20×1.5 40 26 10 55 36 22 م10 م8 17 16 89 55 4 بي تي1/2 18.5 9.5
    125 279 119 160 46 46 140 32 74 م27×2.0 54 41 13.5 60 45 27 م12 م12 20 20 110 60 4 بي تي1/2 23 14
    160 332 152 180 50 50 180 40 94 م36×2.0 72 55 18 65 58 36 م16 م16 24 24 140 65 4 بي تي 3/4 25 15
    200 347 167 180 50 50 220 40 100 م36×2.0 72 55 18 75 67 36 م16 م16 24 24 175 75 5 بي تي 3/4 25 15
    ملاحظة: أبعاد النوع المغناطيسي والنوع غير المغناطيسي هي نفسها.

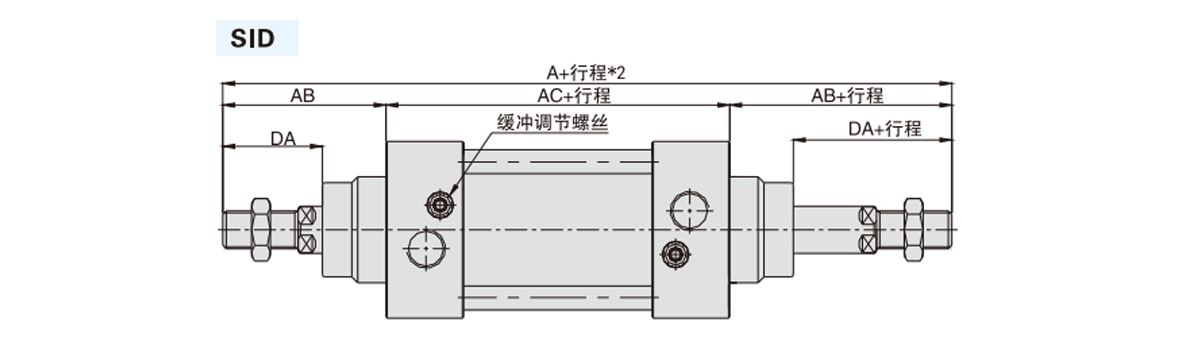

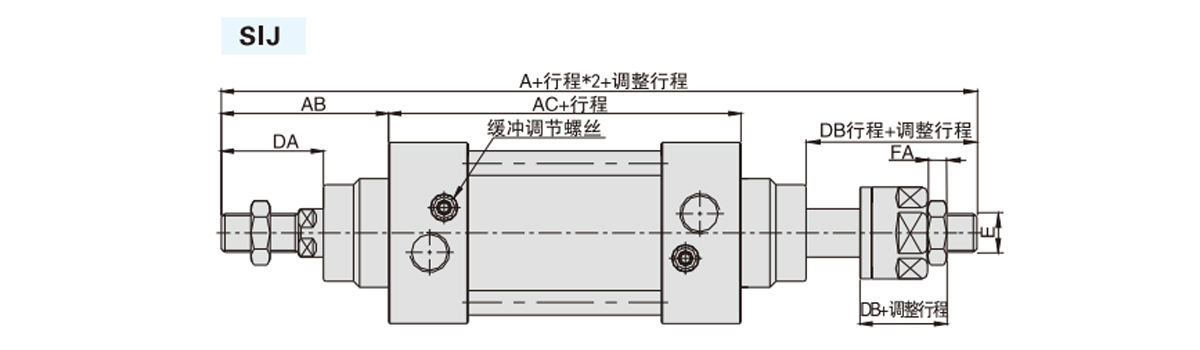

    قطر الاسطوانة / الرمز A أ.ب تكييف دا ديسيبل E اتحاد كرة القدم
    كود المواصفات سيد سيج
    32 190 188 48 94 29 27 م10X1.25 6
    40 213 208 54 105 33 28 م12×1.25 7
    50 244 231 69 106 42 29 م16X1.5 8
    63 259 246 69 121 42 29 م16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 م27×2.0 13.5
    160 484 458 152 180 94 68 م36×2.0 18
    200 514 482 167 180 100 68 M36X2.0 18
    ملحوظة: أبعاد الأنواع المغناطيسية وغير المغناطيسية هي نفسها. الأبعاد غير المحددة هي نفس الأنواع القياسية SI.

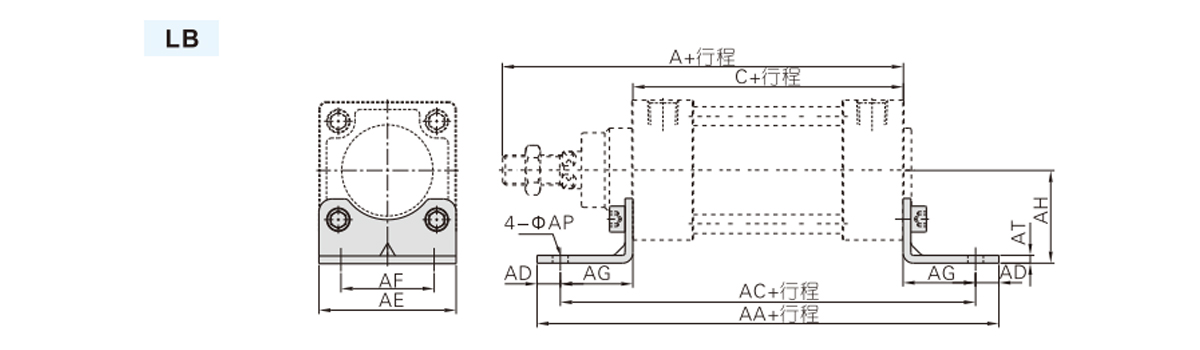

    قطر الاسطوانة / الرمز A C أأ تكييف م إ بالعربية اي جي اه ا ف ب في
    32 142 94 158 142 8 47 32 24 32 7 3
    40 159 105 179 161 9 53 36 28 36 9 3
    50 175 106 190 170 10 65 45 32 45 9 3
    63 190 121 209 185 12 75 50 32 50 9 3
    80 214 128 248 210 19 95 63 41 63 12.5 4
    100 229 138 258 220 19 115 75 41 71 14.5 4
    125 279 160 290 250 20 140 90 45 90 16.5 8
    160 332 180 340 300 20 180 115 60 115 18.5 8
    200 347 180 380 320 30 220 135 70 135 24 9

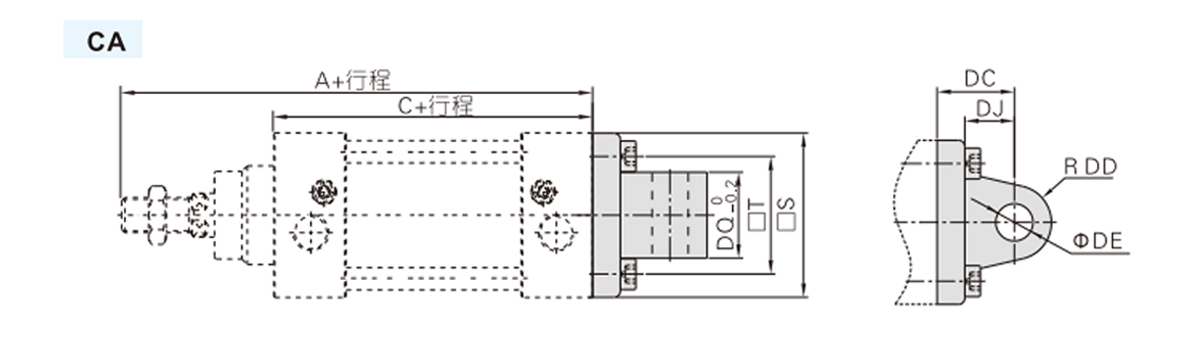

    قطر الاسطوانة / الرمز A C S T العاصمة د دي دي جي دي كيو
    32 142 94 47 32.5 22 9 10 13 25.8
    40 159 105 52 38 25 10.5 12 16 27.8
    50 175 106 64 46.5 27 11 12 17 31.7
    63 190 121 74 56.5 32 13.5 16 22 39.7
    80 214 128 94 72 36 14.5 16 22 49.7
    100 229 138 113 89 41 17 20 27 59.7
    125 279 160 139 110 50 22 25 33 69.7
    160 332 180 180 140 55 30 30 35.5 89.7
    200 347 180 220 175 60 30 30 37 89.7

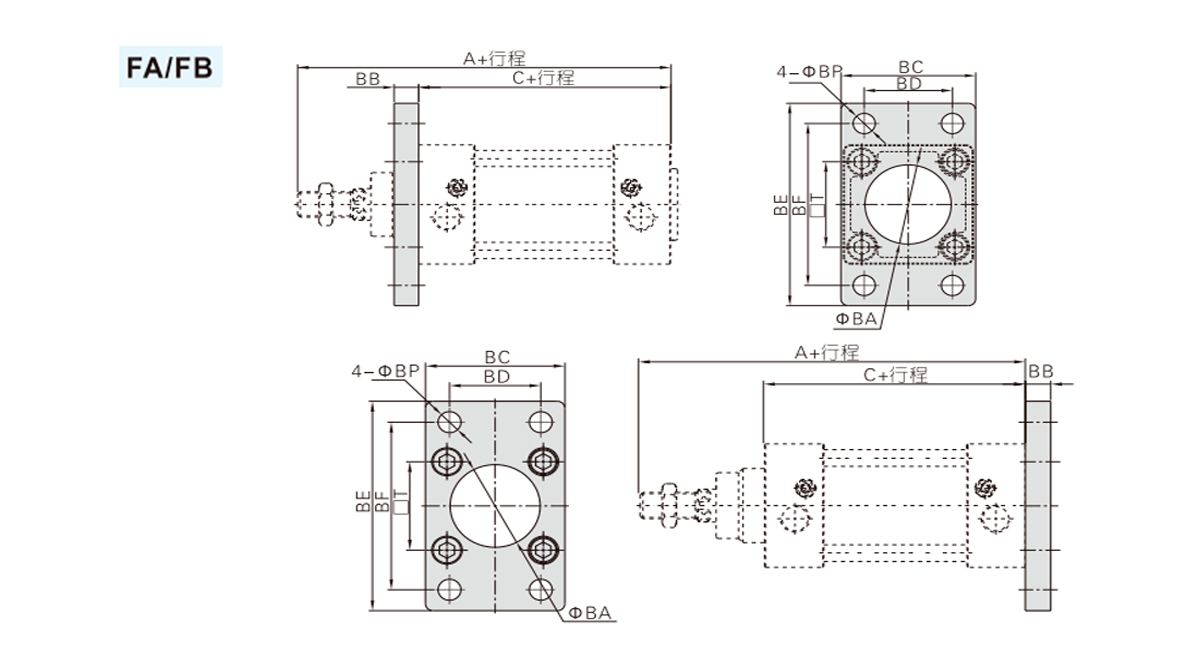

    قطر الاسطوانة / الرمز A C بكالوريوس ب قبل الميلاد دينار بحريني كن فرنك بلجيكي بي بي T
    32 142 94 30.5 10 47 32 80 64 7 32.5
    40 159 105 35.5 10 53 36 90 72 9 38
    50 175 106 40.5 12 65 45 108 90 9 46.5
    63 190 121 45.5 12 75 50 118 100 9 56.5
    80 214 128 45.5 16 95 63 150 126 12.5 72
    100 229 138 55.5 16 115 75 176 150 14.5 89
    125 279 160 60.5 20 139 90 218 180 16.5 110
    160 332 180 65.5 20 180 115 280 230 18.5 140
    200 347 180 75.5 25 220 135 320 270 24 175

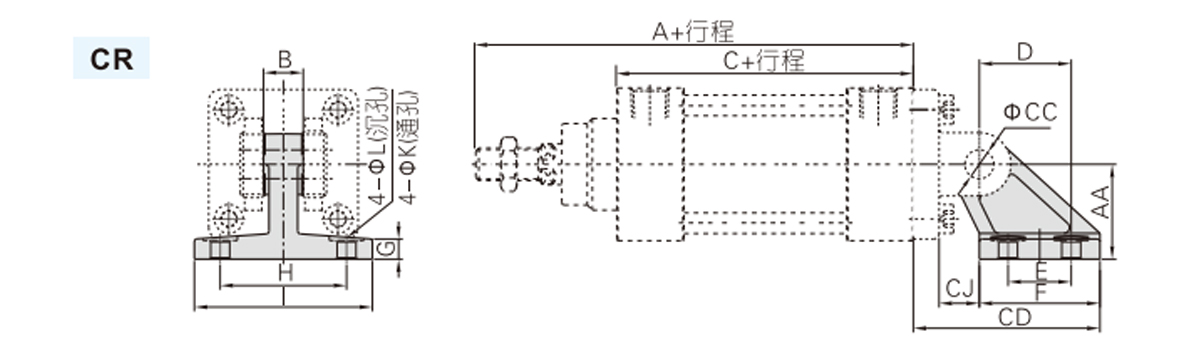

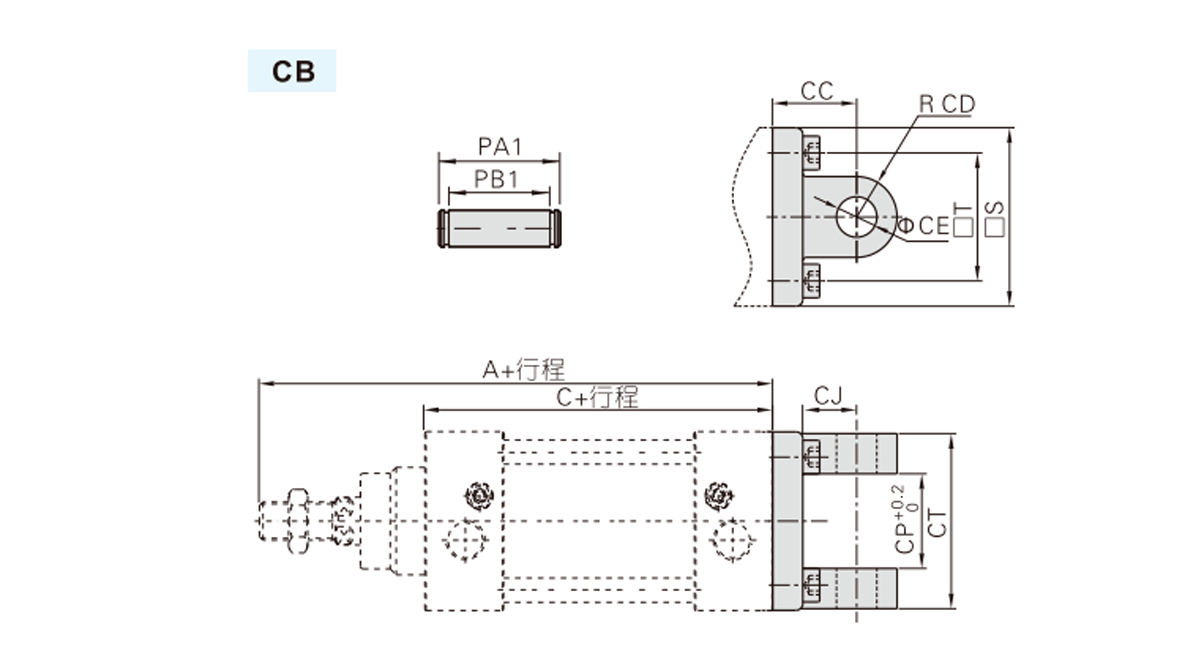

    قطر الاسطوانة / الرمز A C CC قرص مضغوط م سي جيه سي بي ط م السلطة الفلسطينية1 بي.بي1 S T
    32 142 94 22 9 10 13 26 45 51 45.5 47 32.5
    40 159 105 25 10.5 12 16 28 52 59 52.5 52 38
    50 175 106 27 11 12 17 32 60 67 60.5 64 46.5
    63 190 121 32 13 16 22 40 70 77 70.5 74 56.5
    80 214 128 36 14 16 22 50 90 97 90.5 94 72
    100 229 138 41 17.5 20 27 60 110 119 110.5 113 89
    125 279 160 50 21.5 25 33 70 130 139 130.5 139 110
    160 332 180 55 30 30 35.5 90 170 181 170.5 180 140
    200 347 180 60 30 30 36 90 170 181 170.5 220 175

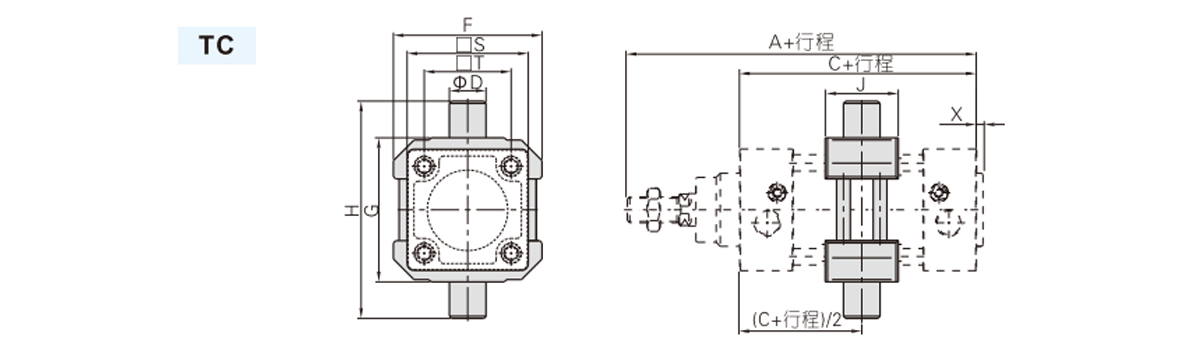

    قطر الاسطوانة / الرمز A C D F G H J S X T
    32 142 94 12 52 50 74 22 47 3 32.5
    40 159 105 16 65 63 95 28 53 3.5 38
    50 175 106 16 75 75 107 28 65 3.5 46.5
    63 190 121 20 90 90 130 30 75 4 56.5
    80 214 128 20 112 110 150 32 95 4 72
    100 229 138 25 135 132 182 38 115 4 89
    125 279 160 25 170 160 210 40 140 4 110
    160 332 180 32 210 200 264 50 180 4 140
    200 347 180 32 255 250 314 50 220 5 175
    ملحوظة: ملحقات TC مثبتة مسبقًا على أنابيب الألومنيوم للأسطوانات المصاحبة قبل الإنتاج، ولا يمكن تعديل موضعها بشكل تعسفي. إذا طلب العملاء ملحقات TC بشكل منفصل، فلا يمكن تركيبها مباشرة على أنابيب الألومنيوم للأسطوانات القياسية.

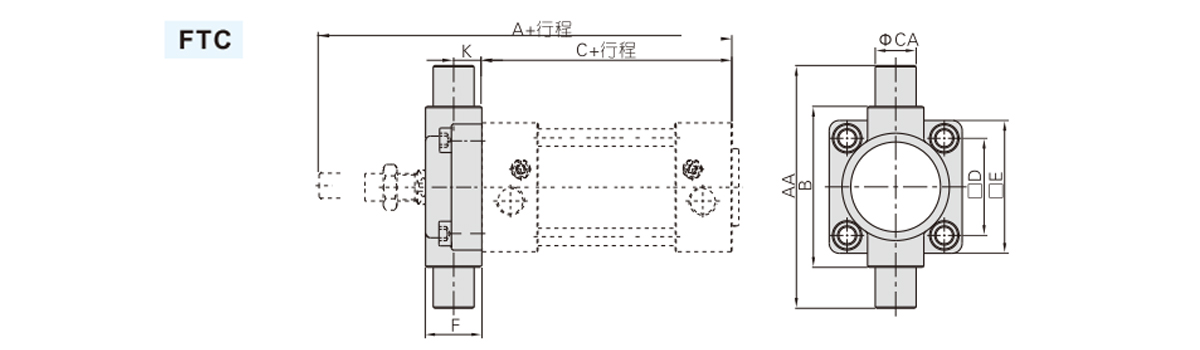

    قطر الاسطوانة / الرمز A C أأ B كاليفورنيا D E F K
    32 142 94 74 50 12 32.5 46 19 10
    40 159 105 95 63 16 38 52 21 10
    50 175 106 107 75 16 46.5 64 26 12
    63 190 121 130 90 20 56.5 74 28 12
    80 214 128 150 110 20 72 94 31 16
    100 229 138 182 132 25 89 114 35 16
    125 279 160 210 160 25 110 139 43 20
    160 332 180 264 200 32 140 179 56 20
    200 347 180 314 250 32 175 218 64 20

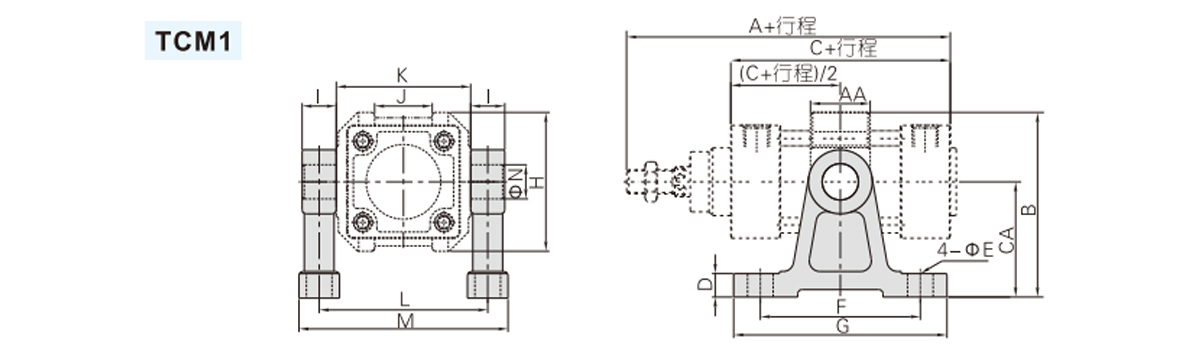

    قطر الاسطوانة / الرمز A C أأ B كاليفورنيا D E F G H I J K L M N
    32 142 94 22 66 40 11 9 60 80 52 12 20 50 62 77 12
    40 159 105 28 86.5 54 11 12 75 100 65 16 27 63 79 98 16
    50 175 106 28 91.5 54 11 12 75 100 75 16 31 75 91 110 16
    63 190 121 30 115 70 11 12 85 110 90 20 42 90 110 133 20
    80 214 128 32 126 70 11 12 85 110 112 20 54 110 130 153 20
    100 229 138 38 157.5 90 19 18 115 155 135 25 68 132 157 185 25
    125 279 160 40 175 90 19 18 115 155 170 25 80 160 185 213 25
    160 332 180 50 215 110 24 22 140 190 210 32 100 200 232 267 32
    200 347 180 50 262.5 135 27 22 150 200 255 32 125 250 282 317 32
    ملاحظة: لا يمكن تعديل موقع تثبيت المرفق بشكل تعسفي.

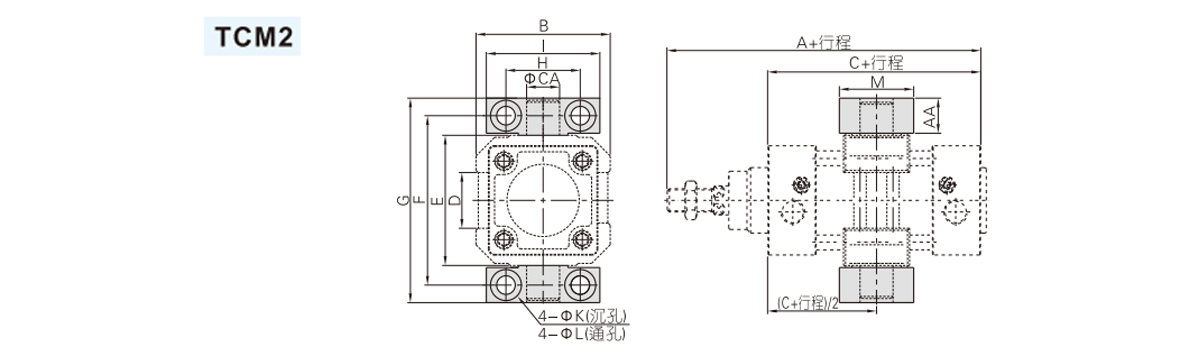

    قطر الاسطوانة / الرمز A أأ B C كاليفورنيا D E F G H I K L M
    32 142 14 52 94 12 20 50 66 80 32 46 11 7 30
    40 159 17 65 105 16 27 63 82 99 36 55 15 9 36
    50 175 17 75 106 16 31 75 94 111 36 55 15 9 36
    63 190 20.5 90 121 20 42 90 113.5 134 42 65 18 11 40
    80 214 20.5 112 128 20 54 110 133.5 154 42 65 18 11 40
    100 229 24.5 135 138 25 68 132 159.5 184 50 75 20 14 50
    125 279 24.5 170 160 25 80 160 187.5 212 50 75 20 14 50
    160 332 30 210 180 32 100 200 234 264 60 92 26 18 60
    200 347 30 255 180 32 125 250 284 314 60 92 26 18 60
    ملاحظة: لا يمكن تعديل موقع تثبيت المرفق بشكل تعسفي.

    قطر الاسطوانة / الرمز A أأ B C CC قرص مضغوط سي جيه D E F G H I K L
    32 142 32 26 94 10 50 10 21 18 31 8 38 51 6.6 -
    40 159 36 28 105 12 56 12 24 22 35 10 41 54 6.6 -
    50 175 45 32 106 12 68 13 33 30 45 12 50 65 9 -
    63 190 50 40 121 16 77 17 37 35 50 12 52 67 9 -
    80 214 63 50 128 16 93 19 47 40 60 14 66 86 11 18
    100 229 71 60 138 20 106 22 55 50 70 15 76 96 11 18
    125 279 90 70 160 25 135 26 70 60 90 20 94 124 14 20
    160 332 115 90 180 30 171 25 97 88 126 25 118 156 14 20
    200 347 135 90 180 30 185 31 105 90 130 30 122 162 18 26
    ملاحظة: لا يمكن استخدام السجل التجاري بمفرده ويجب استخدامه مع CB.
