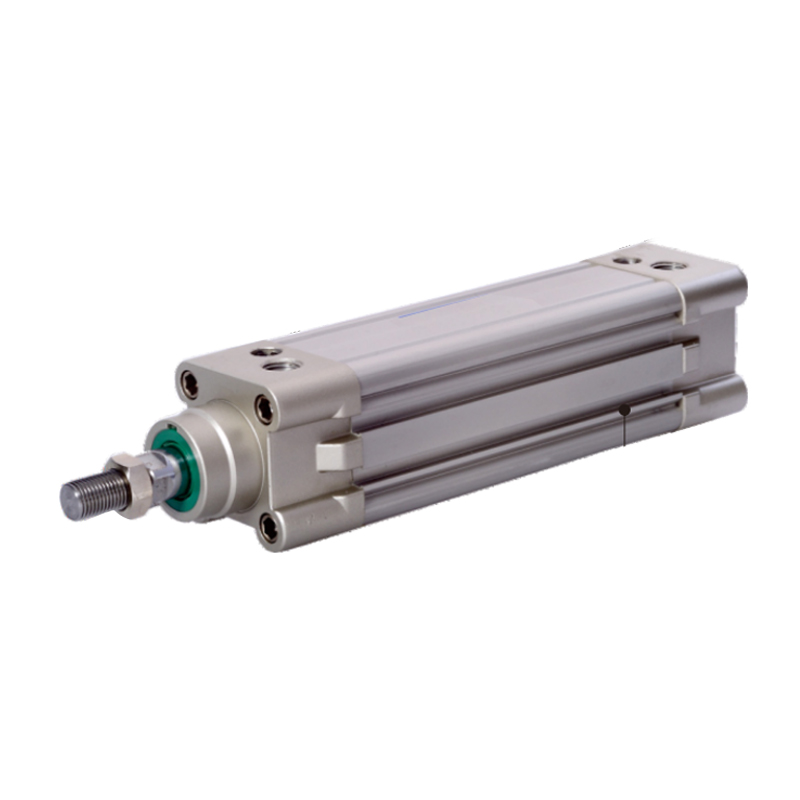

الأسطوانة القياسية من سلسلة SE (بدون نوع قضيب التعادل)
  • الأسطوانة القياسية من سلسلة SE (بدون نوع قضيب التعادل)
اسطوانة قياسية

الأسطوانة القياسية من سلسلة SE (بدون نوع قضيب التعادل)

1. ختم المكبس يعتمد هيكل ختم ثنائي الاتجاه ذو شكل خاص مع حجم صغير ووظيفة تخزين الزيت.
2. أنبوب ألومنيوم مربع، بدون قضيب ربط، أداء جيد ضد التآكل؛
3. تعديل المخزن المؤقت للأسطوانة مستقر.
4. الأسطوانات وملحقات تركيب الأسطوانات بمواصفات مختلفة متاحة للعملاء للاختيار.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:الأسطوانات القياسية من سلسلة CA2
التالي:أسطوانة قياسية من سلسلة SI (بدون نوع قضيب ربط)
  • القطر الداخلي (مم) 32 40 50 63 80 100 125
    وضع التشغيل نوع الترددية
    وسط العمل الهواء (المفلتر من خلال مرشح 40 ميكرومتر)

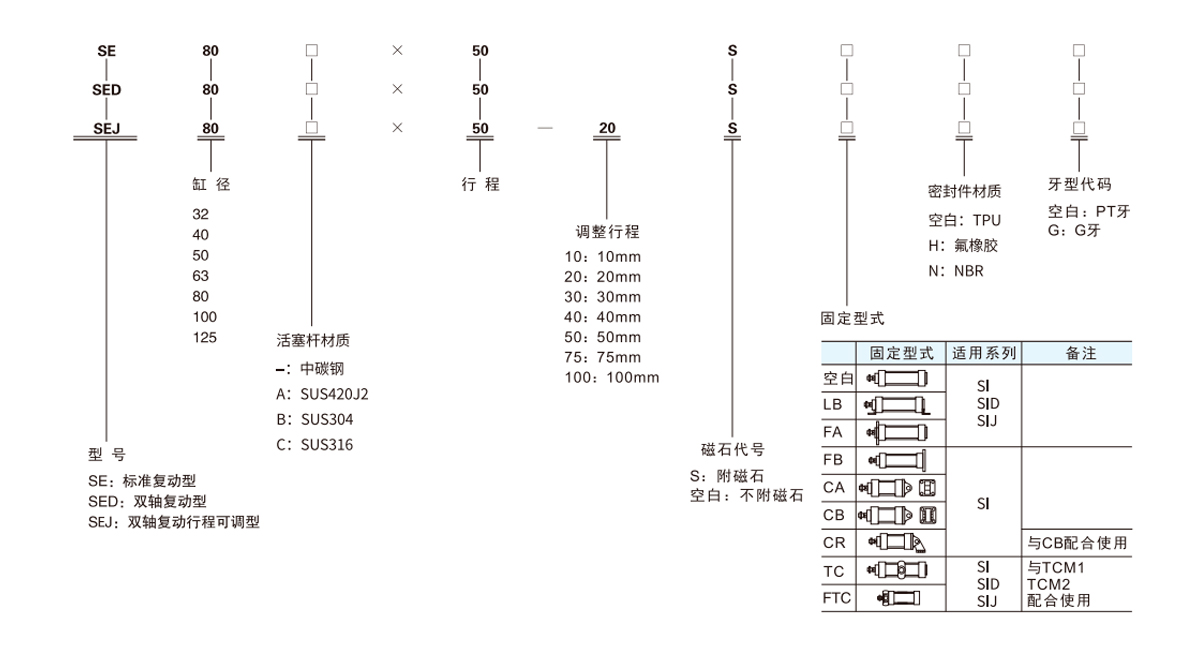

    نوع ثابت سلسلة SE النوع الأساسي FA FB CA CB CR LB TC TCM1 TCM2 FTC
    سلسلة SE D، SE J النوع الأساسي FA LB TC TCM1 TCM2 FTC
    نطاق ضغط التشغيل 0.15 ~ 1.0MPa (22 ~ 145psi) (1.5 ~ 10.0bar)
    مقاومة الضغط مضمونة 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) (15 بار)
    درجة حرارة العمل درجة مئوية -20~70
    نطاق سرعة التشغيل مم/ثانية 30 ~ 800 30 ~ 500
    نطاق تحمل السفر 0~250 60251~1000 151001~1500 20
    نوع المخزن المؤقت عازلة قابلة للتعديل
    السكتة الدماغية العازلة مم 27 30 36 40
    *قطر الاستحواذ بي تي1/8 بي تي1/4 بي تي 3/8 بي تي1/2
    *تتوفر أنواع الخيوط NPT وG للاتصال.

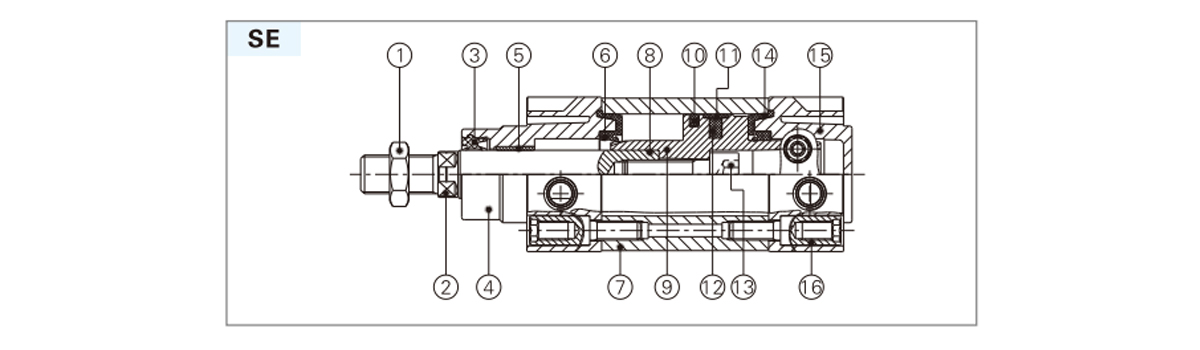

  • الاسم مادة الاسم مادة
    1 الجوز الكربون الصلب/الفولاذ المقاوم للصدأ 9 مكبس سبائك الألومنيوم
    2 مكبس rod قضيب طحن مطلي بالكروم الصلب S45C 10 مكبس O-ring تي بي يو
    الفولاذ المقاوم للصدأ مادة مقاومة للاهتراء
    3 الغطاء الأمامي يا الدائري تي بي يو 11 ارتداء خاتم البلاستيك (φ100 أو أقل)
    4 الغطاء الأمامي سبائك الألومنيوم 12 مغناطيس مطاط (أخرى)
    5 جلبة مادة مقاومة للاهتراء 13 الترباس مقبس سداسي الصلب الكربوني
    6 العازلة يا الدائري تي بي يو 14 وسادة ختم عازلة تي بي يو
    7 جسم الاسطوانة سبائك الألومنيوم 15 الغطاء الخلفي سبائك الألومنيوم
    8 مكبس rod O-ring نبر 16 دعم الجوز الكربون الصلب/الفولاذ المقاوم للصدأ

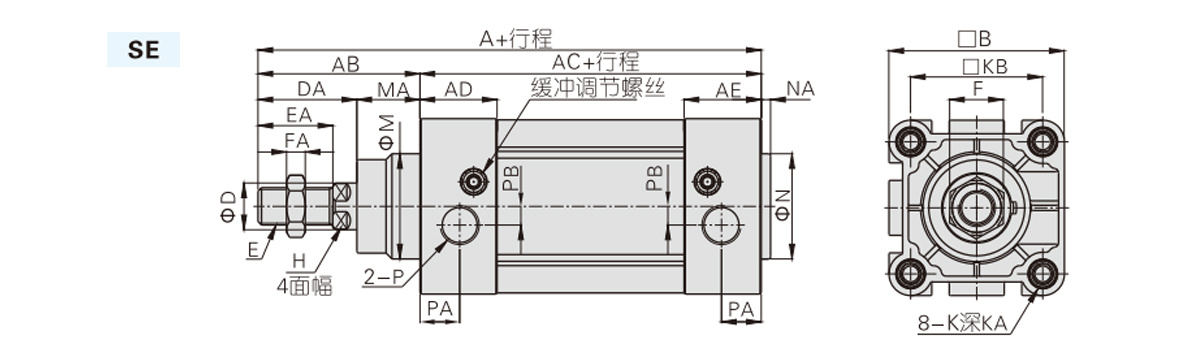

    قطر الاسطوانة / الرمز A أ.ب تكييف م إ B D دا E عصام F اتحاد كرة القدم M ماجستير H K كا كيلو بايت N غير متوفر P السلطة الفلسطينية بي.بي
    32 142 48 94 27.5 27.5 46.5 12 29 م10×1.25 22 17 6 30 19 10 م6 16 32.5 30 3 بي تي1/8 13.5 6
    40 159 54 105 32 32 54 16 33 م¹2×1.25 24 17 7 35 21 13 م6 17 38 35 3.5 بي تي1/4 17.5 6
    50 175 69 106 31 31 64 20 42 م16×1.5 32 23 8 40 27 17 م8 17 46.5 40 3.5 بي تي1/4 14 8
    63 190 69 121 33 33 75 20 42 م16×1.5 32 23 8 45 27 17 م8 17 56.5 45 4 بي تي 3/8 17 8
    80 214 86 128 33 33 93 25 53 م20×1.5 40 26 10 45 33 22 م10 19 72 45 4 بي تي 3/8 16.5 8
    100 229 91 138 37 37 110 25 55 م20×1.5 40 26 10 55 36 22 م10 19 89 55 4 بي تي1/2 19.5 10
    125 279 119 160 46 46 134 32 74 م27×2.0 54 41 13.5 60 45 27 م12 22 110 60 4 بي تي1/2 23 11
    ملاحظة: أبعاد النوع المغناطيسي والنوع غير المغناطيسي هي نفسها.

    قطر الاسطوانة / الرمز A أ.ب تكييف دا ديسيبل E اتحاد كرة القدم
    شكرا جزيلا SED SEJ
    32 190 188 48 94 29 27 م10X1.25 6
    40 213 208 54 105 33 28 م12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    ملحوظة: أبعاد الأنواع المغناطيسية وغير المغناطيسية هي نفسها. الأبعاد غير المحددة هي نفس الأنواع القياسية لـ SI.
