سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران) الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة بدون رود / سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران)

سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران) سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران)
  • سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران)
  • سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران)
اسطوانة بدون رود

سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران)

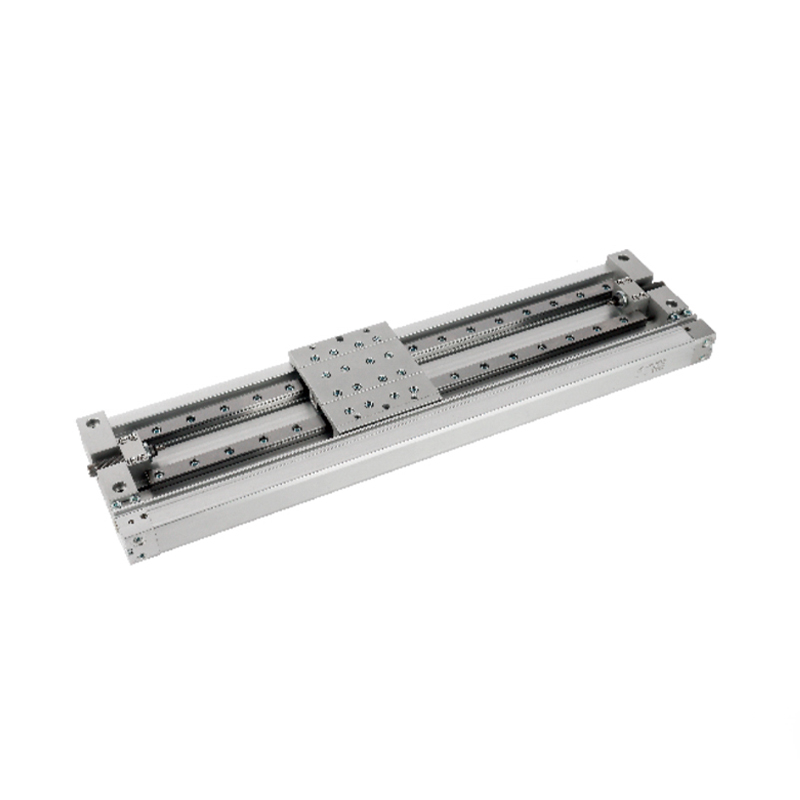

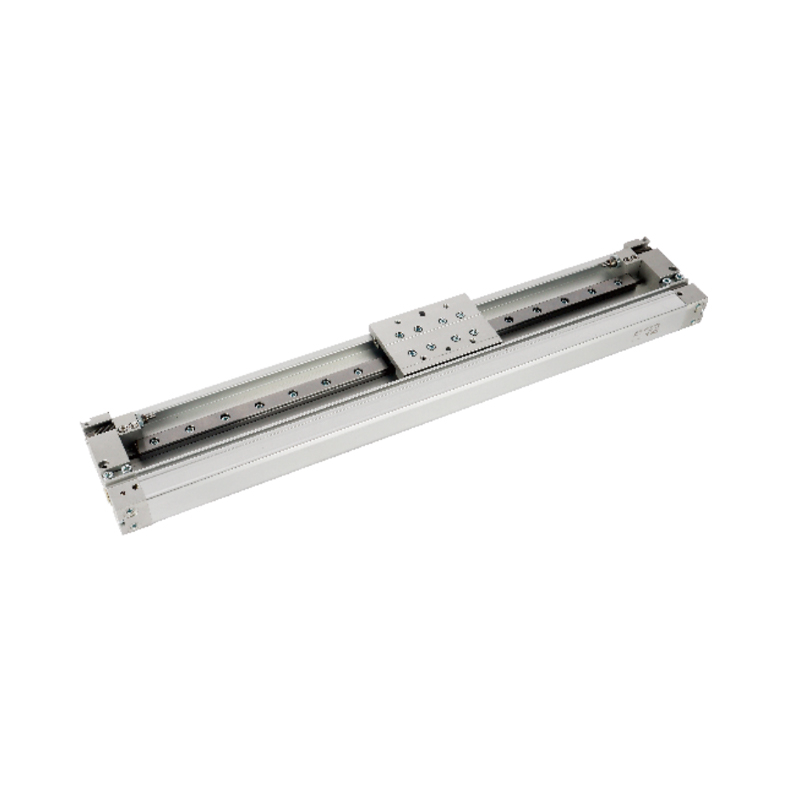

يعد نوع الدليل الخطي للأسطوانة المفصلية الميكانيكية من سلسلة MY2H/HT (محور واحد)/نوع الدليل الخطي (محورين) مكون حركة متكامل مصمم لظروف العمل ذات المساحة المحدودة. إنه يحقق الربط بدون قضبان بين شريط التمرير وجسم الأسطوانة من خلال تقنية المفاصل الميكانيكية، ويحسن أداء توجيه الحمل بالاشتراك مع هيكل التوجيه الخطي، وهو مناسب للنقل الدقيق وسيناريوهات تحديد المواقع عالية الصلابة.

يتم وصف الميزات الرئيسية على النحو التالي:

1. تصميم متمايز لهيكل السكك الحديدية الدليلية

• نوع MY2H (دليل أحادي المحور): مزود بنظام توجيه خطي عالي الدقة للتخلص من الخلوص الشعاعي أثناء الحركة وضمان تحديد موضع عالي التكرار عند نقل قطع العمل خفيفة الوزن.

• نوع HT (دليل ثنائي المحور): يعتمد هيكل دليل مزدوج متوازي لتشكيل سطح دعم مستقر عن طريق زيادة الامتداد، وقمع عزم انحراف الحمل بشكل فعال وتعزيز أداء الصلابة.

2. آلية التعويض العائمة الديناميكية
يحتوي هيكل الدليل المزدوج على آلية توسيط ديناميكية مدمجة، والتي يمكنها أن تمتص بشكل تكيفي التفاوت الطفيف لسطح التثبيت، وتجنب التآكل غير الطبيعي الناجم عن القوة غير المتساوية على سكة التوجيه، وإطالة عمر الخدمة.

3. تحميل التكيف المتدرج المميز
• التشغيل الدقيق لقطع العمل الخفيفة: يعتبر النموذج أحادي المحور مناسبًا لعمليات الالتقاط والوضع ذات القوة الدقيقة في معدات التجميع والاختبار الإلكترونية نظرًا لخصائص سكة التوجيه منخفضة الاحتكاك.
• الاستقرار في ظل ظروف الحمل العالي: يقوم النموذج ثنائي المحور بتوزيع الضغط الحامل لتلبية متطلبات النقل الصلبة للأشياء ذات الأحمال الثقيلة مثل قطع العمل المعدنية والتركيبات متعددة المحطات.

4. تعزيز القدرة المضادة للانحراف
تعمل طوبولوجيا سكة التوجيه ثنائية المحور على تحسين القدرة على مقاومة عزم الدوران النهائي بشكل كبير، وخاصة التغلب على خطر انقلاب المنزلق في التطبيقات طويلة الشوط، وضمان دقة مسار النقل لقطع العمل كبيرة الحجم.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة MY3A/3B من الأسطوانة الميكانيكية المشتركة بدون قضبان النوع الأساسي: النوع القصير (وسادة وسادة)/النوع الأساسي: النوع القياسي (وسادة هوائية)
التالي:سلسلة MY1M نوع دليل المحمل المنزلق للأسطوانة الخالية من القضبان والمتصلة ميكانيكيًا
  • قطر الاسطوانة (مم) 16 25 40
    السوائل المستخدمة الهواء
    وضع التشغيل مزدوج المفعول
    نطاق الضغط 0.1 ~ 0.8MPa
    ضغط اختبار الضغط 1.2 ميجا باسكال
    درجة الحرارة المحيطة ودرجة حرارة السوائل 5 ~ 60 درجة مئوية
    التخزين المؤقت الهواء cushion, hydraulic cushion
    التزييت لا (لا تعطي الزيت)
    التسامح مع طول السكتة الدماغية 1.80
    التسامح مع طول السكتة الدماغية م5×0.8 آر سي 1/8 آر سي 1/4

  • نموذج A B C G غيغابايت H L J لوس أنجلوس رطل إل دي جنيه (ليرة لبنانية) LW M مم ن  نك شمال شرق نيو هامبشاير NT نيفادا شمال غرب نكس P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 م3×0.5 70 50.4 3.4 4 40 83 7 م4×0.7 20 14 27 2 3.5 3.4 48.2 5.8 م5×0.8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 م5×0.8 100 71.7 5.5 5 49.6 123 9 م5×0.8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 م6×1 158 80.3 9 6 75 161 13 م6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P هو منفذ إمداد هواء الأسطوانة. ※القابس اللولبي لـ P الموجود في MY2H16G عبارة عن قابس لولبي سداسي داخلي.

    نموذج السلطة الفلسطينية بي.بي جهاز كمبيوتر بي دي بي الجبهة الوطنية ص الرقم الهيدروجيني ص Q ف ف QW R ر.ر رو سس تي تي U UU VV X العشرين Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P هو منفذ إمداد هواء الأسطوانة. ※القابس اللولبي لـ P الموجود في MY2H16G عبارة عن قابس لولبي سداسي داخلي.

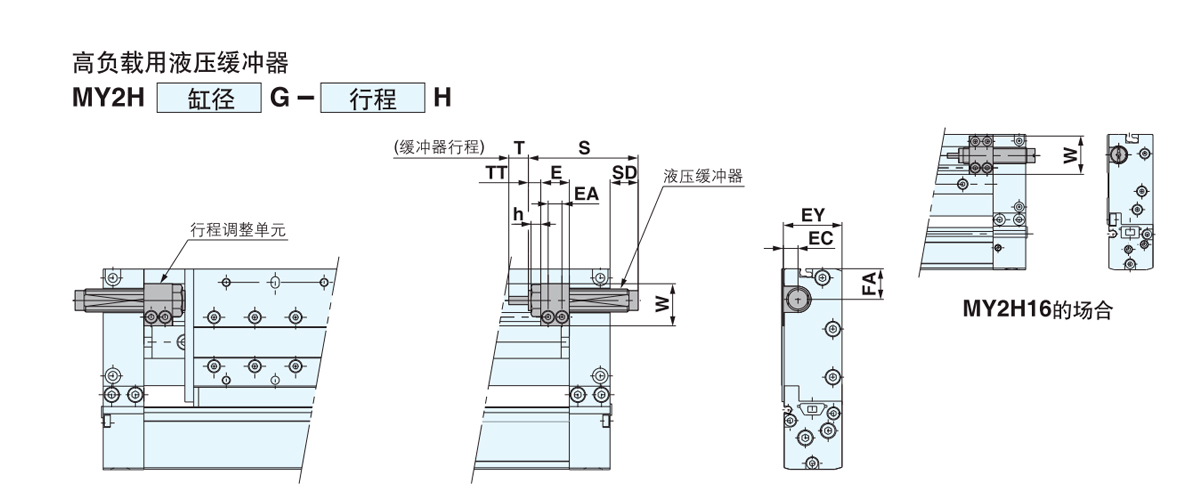

    مناسبة للاسطوانات E عصام المفوضية الأوروبية إي اتحاد كرة القدم h s T تي تي W نموذج العازلة الهيدروليكية
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5.6 (بحد أقصى 11.2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7.1 (بحد أقصى 18.6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (بحد أقصى 26) 38 RB1412

    مناسبة للاسطوانات E عصام المفوضية الأوروبية إي اتحاد كرة القدم h S SD T تي تي W نموذج العازلة الهيدروليكية
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5.6 (بحد أقصى 11.2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7.1 (بحد أقصى 18.6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10 (بحد أقصى 26) 38 آر بي 2015

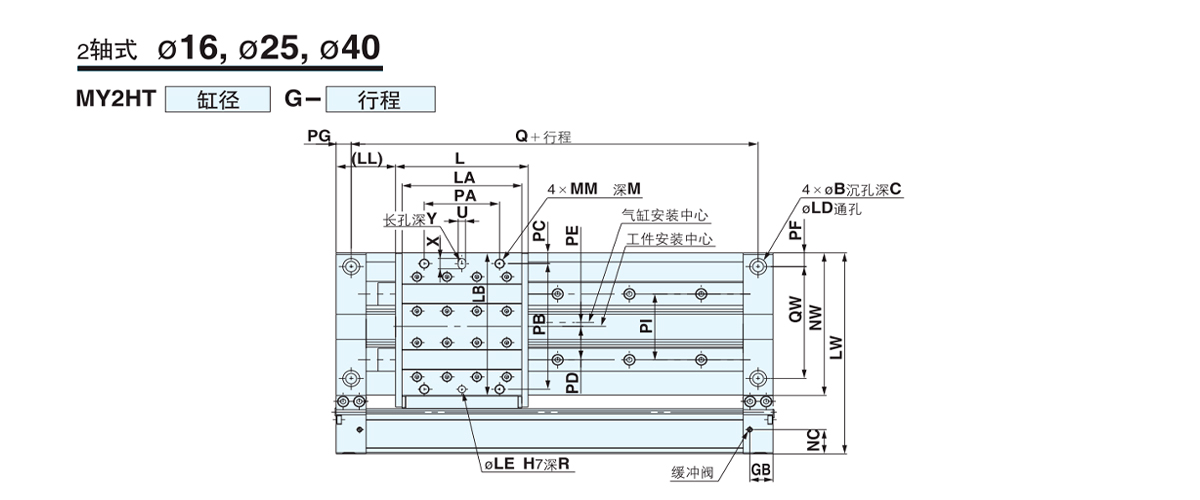

    نموذج A B C G غيغابايت H L J لوس أنجلوس رطل إل دي جنيه (ليرة لبنانية) LW M مم N نورث كارولاينا شمال شرق نيو هامبشاير NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 م4×0.7 70 87.4 5.5 5 40 120 9 م5×0.8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 م6×1 100 124.7 9 6 49.6 176 12 م8×1.25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 م8×1.25 158 148.3 11 8 75 229 16 م10×1.5 40 32.4 56.5 5 9
    P هو منفذ إمداد هواء الأسطوانة. ※القابس اللولبي لـ P الموجود في MY2HT16G عبارة عن قابس لولبي داخلي سداسي الشكل.

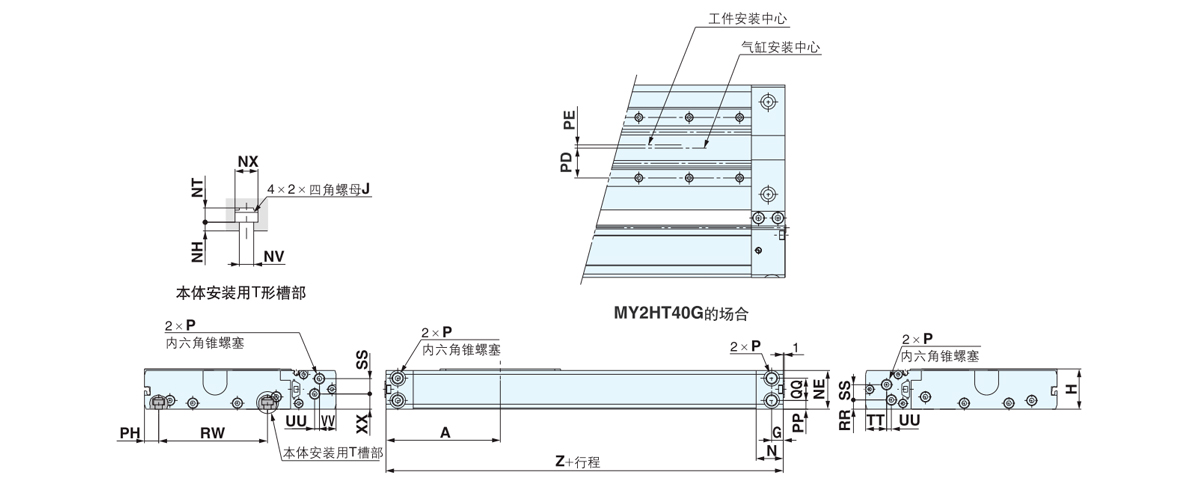

    نموذج نيفادا شمال غرب نكس P السلطة الفلسطينية بي.بي جهاز كمبيوتر بي دي بي الجبهة الوطنية ص الرقم الهيدروجيني بي ص Q ف ف QW R ر.ر رو سس تي تي
    MY2HT16G 4.5 85.2 7.3 م5×0.8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P هو منفذ إمداد هواء الأسطوانة. ※القابس اللولبي لـ P الموجود في MY2HT16G عبارة عن قابس لولبي داخلي سداسي الشكل.

    نموذج U UU VV X العشرين Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P هو منفذ إمداد هواء الأسطوانة. ※القابس اللولبي لـ P الموجود في MY2HT16G عبارة عن قابس لولبي داخلي سداسي الشكل.

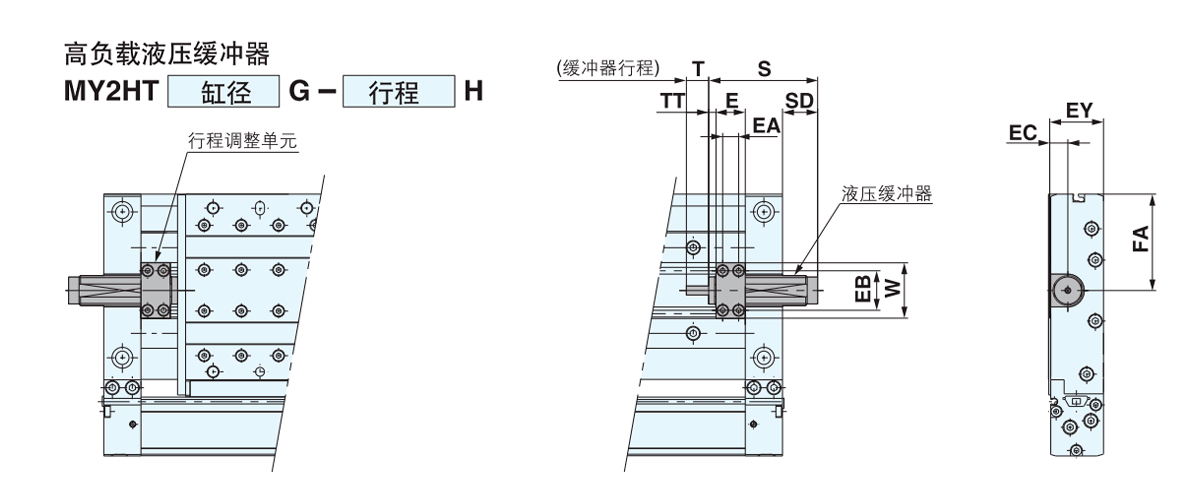

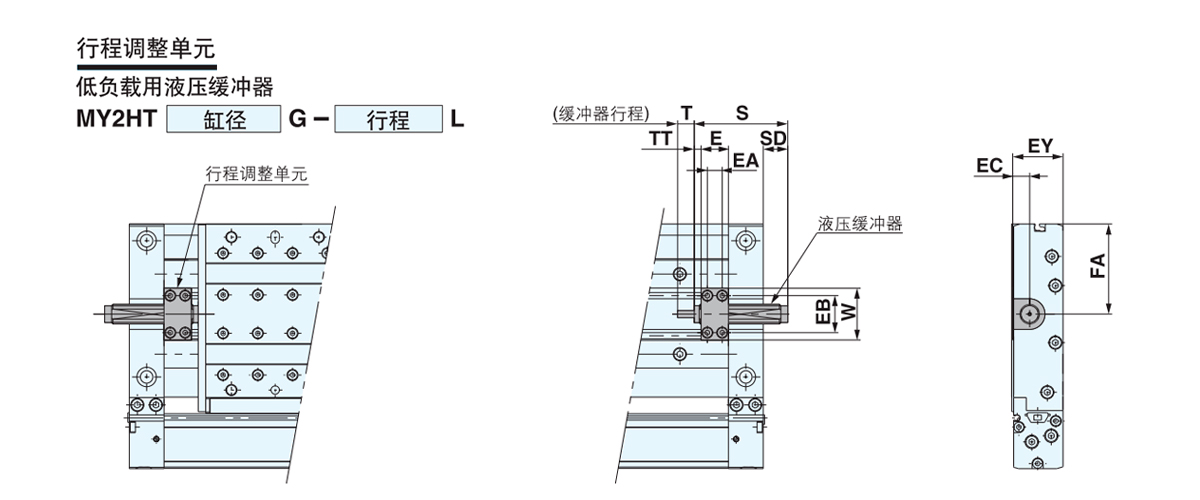

    مناسبة للاسطوانات E عصام إب المفوضية الأوروبية إي اتحاد كرة القدم S SD T تي تي W نموذج العازلة الهيدروليكية
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5.6 (بحد أقصى 11.2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4.9 (بحد أقصى 16.4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5.9 (بحد أقصى 21.9) 51.6 آر بي 2015

    مناسبة للاسطوانات E عصام إب المفوضية الأوروبية إي اتحاد كرة القدم S SD T تي تي W نموذج العازلة الهيدروليكية
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5.6 (بحد أقصى 11.2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4.9 (بحد أقصى 16.4) 37.2 آر بي 2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5.9 (بحد أقصى 21.9) 51.6 RB2725
