سلسلة MY1M نوع دليل المحمل المنزلق للأسطوانة الخالية من القضبان والمتصلة ميكانيكيًا الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة بدون رود / سلسلة MY1M نوع دليل المحمل المنزلق للأسطوانة الخالية من القضبان والمتصلة ميكانيكيًا

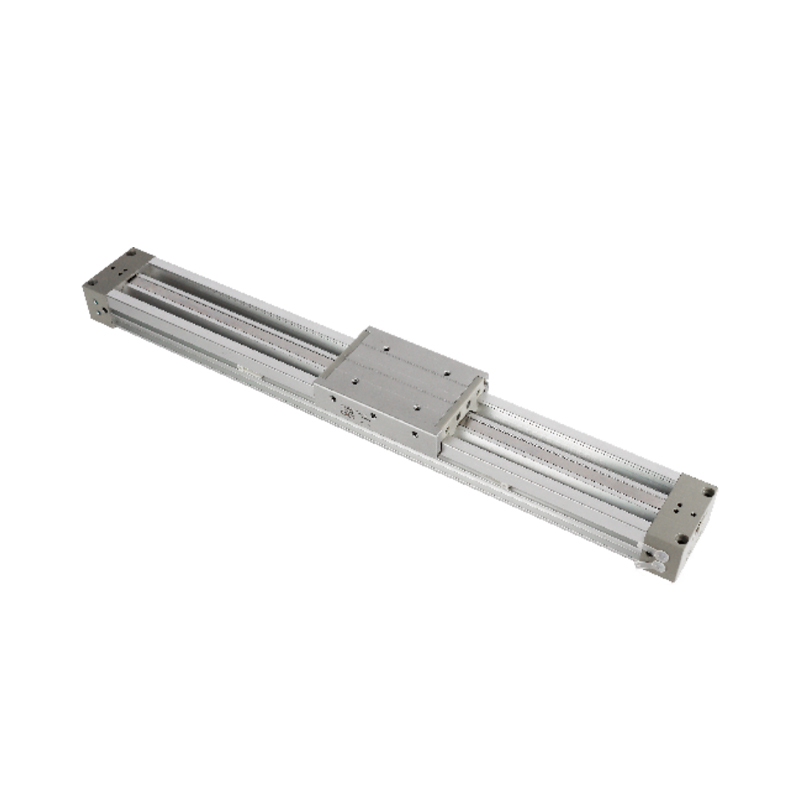

سلسلة MY1M نوع دليل المحمل المنزلق للأسطوانة الخالية من القضبان والمتصلة ميكانيكيًا
  • سلسلة MY1M نوع دليل المحمل المنزلق للأسطوانة الخالية من القضبان والمتصلة ميكانيكيًا
اسطوانة بدون رود

سلسلة MY1M نوع دليل المحمل المنزلق للأسطوانة الخالية من القضبان والمتصلة ميكانيكيًا

يعتمد نوع دليل المحمل المنزلق للأسطوانة المفصلية ميكانيكيًا من سلسلة MY1M هيكلًا متكاملًا من الأسطوانة بدون قضبان المفصلة ميكانيكيًا وسكة توجيه المحمل المنزلقة، مما يبسط التكوين الميكانيكي لنظام الحركة الخطية من خلال الدمج المباشر لمسار نقل الحمولة وآلية التوجيه. يعد تصميمه المدمج مناسبًا بشكل خاص لسيناريوهات القيادة الخطية البسيطة حيث يلزم تركيب قطع العمل مباشرة على المحرك، كما أنه يتمتع بقدرة على التكيف الهيكلي للتعامل مع مجموعة واسعة من مهام المناولة.

نظرة عامة على الميزات الأساسية
■ تصميم متكامل للسكك الحديدية
يشكل جسم الأسطوانة وسكة التوجيه للمحمل المنزلق وحدة دمج مادية، مما يزيل رابط التجميع للأسطوانة التقليدية وسكة التوجيه المستقلة. يقلل هذا الدمج الهيكلي من تعقيد النظام بشكل كبير ويجعل تخطيط المعدات أكثر إحكاما، ومناسب بشكل خاص لوحدات الأتمتة ذات المساحة المحدودة.

■ خصائص دليل الاحتكاك المنخفض
توفر سكة التوجيه ذات المحمل المنزلق توجيهًا خطيًا مستقرًا منخفض المقاومة، مما يوازن سعة الحمولة ونعومة التشغيل من خلال تصميم زوج الاحتكاك الأمثل. يمكن لنموذج الدليل هذا أن يمنع بشكل فعال انحراف الاهتزاز في ظل ظروف العمل العادية ويضمن الاتساق الهندسي لمسار حركة الحمل.

■ إمكانية التركيب المباشر لقطعة العمل
تم تقوية طاولة النقل خصيصًا للسماح للمستخدمين بربط قطع العمل أو التركيبات الصغيرة والمتوسطة الحجم مباشرةً. وهذا يلغي المكونات الانتقالية مثل لوحات التثبيت الثانوية، ويقصر سلسلة نقل القوة، ويحسن صلابة النظام وسرعة استجابة تحديد المواقع.

■ القدرة على التكيف مع السكتة الدماغية الكبيرة
يخترق ناقل الحركة المقترن ميكانيكيًا القيود المادية لقضيب المكبس ولديه القدرة على التوسع إلى شوط خطي أطول مع الحفاظ على حجم جسم الأسطوانة. تضمن الخصائص الهيكلية للدعم الكامل النطاق لسكة التوجيه ثبات حركة الحمل ضمن نطاق شوط أكبر.

■ التعامل مع السيناريو الأمثل
إن الصلابة العالية والقدرة على التكيف مع الحمل التي توفرها سكة التوجيه المدمجة تجعلها متميزة في سيناريوهات المناولة المستمرة مثل نقل المواد ونقل المكونات. يمكن تكوين النظام ليعمل أفقيًا أو رأسيًا لتلبية احتياجات نقل المواد عبر المحطات والوحدات.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران)
التالي:سلسلة MY1H أسطوانة بدون قضبان متصلة ميكانيكيًا (نوع الدليل الخطي)
  • المواصفات
    قطر الاسطوانة (مم) 16 20 25 32 40 50 63
    السوائل المستخدمة الهواء
    وضع التشغيل مزدوج المفعول
    نطاق ضغط التشغيل 0.2 ~ 0.8MPa 0.15 ~ 0.8 ميجا باسكال
    ضغط اختبار الضغط 1.2 ميجا باسكال
    درجة الحرارة المحيطة ودرجة حرارة السوائل 5 ~ 60 درجة مئوية
    التخزين المؤقت الهواء cushioning
    تزييت لا يوجد زيت
    التسامح مع طول السكتة الدماغية أقل من 1000 1.8,1001~3000 2.8 أقل من 2700 1.8، 2701-5000 2.8
    قطر الأنبوب فتحات أمامية وجانبية م5×0.8 1/8 14 3/8
    افتتاح القاع Ø4 Ø6 08 010

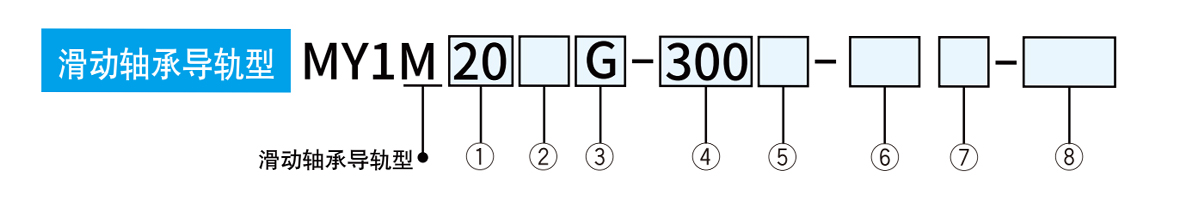

  • ① قطر الاسطوانة ② أنواع الخيوط من خلال الثقب ③تكوين الأنابيب ④ شوط الأسطوانة (مم)
    16 16 ملم مارك أنواع قطر الاسطوانة غير مميزة النوع القياسي قطر الاسطوانة خط سير الرحلة القياسي* سفر طويل الحد الأقصى للسكتة الدماغية (مم)
    20 20 ملم غير مميزة خيط م 016、020 G نوع الأنابيب المركزية
    25 25 ملم RC 025、032、040、050、063 16 100、200、300、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000
    ※يمكن تصنيعها بزيادات 1 مم.     		تجاوز السكتة الدماغية القياسية
    السكتة الدماغية من 2001 إلى 3000 مم (زيادات 1 مم)     		3000
    32 32 ملم تينيسي معاهدة حظر الانتشار النووي
    40 40 ملم
    50 50 ملم تف G 20、25、32
    40、50、63     		تجاوز السكتة الدماغية القياسية
    السكتة الدماغية من 2001 إلى 5000 مم (زيادات 1 مم)     		5000
    63 63 ملم مثال التكوين
    *يمكن أيضًا تكوين الحدود الطويلة بنفس طريقة الحدود القياسية. MY1M20-3000L-M9BW
    *يُرجى ملاحظة أن سعة توسيد الهواء تقل عند ضربات تبلغ 49 مم أو أقل، ولا يمكن تركيب مفاتيح مغناطيسية متعددة.

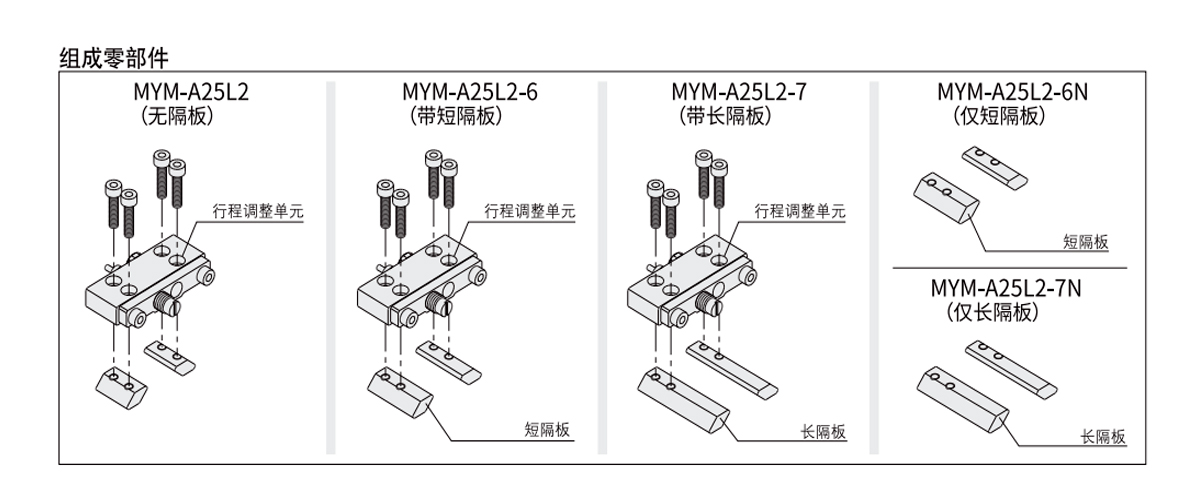

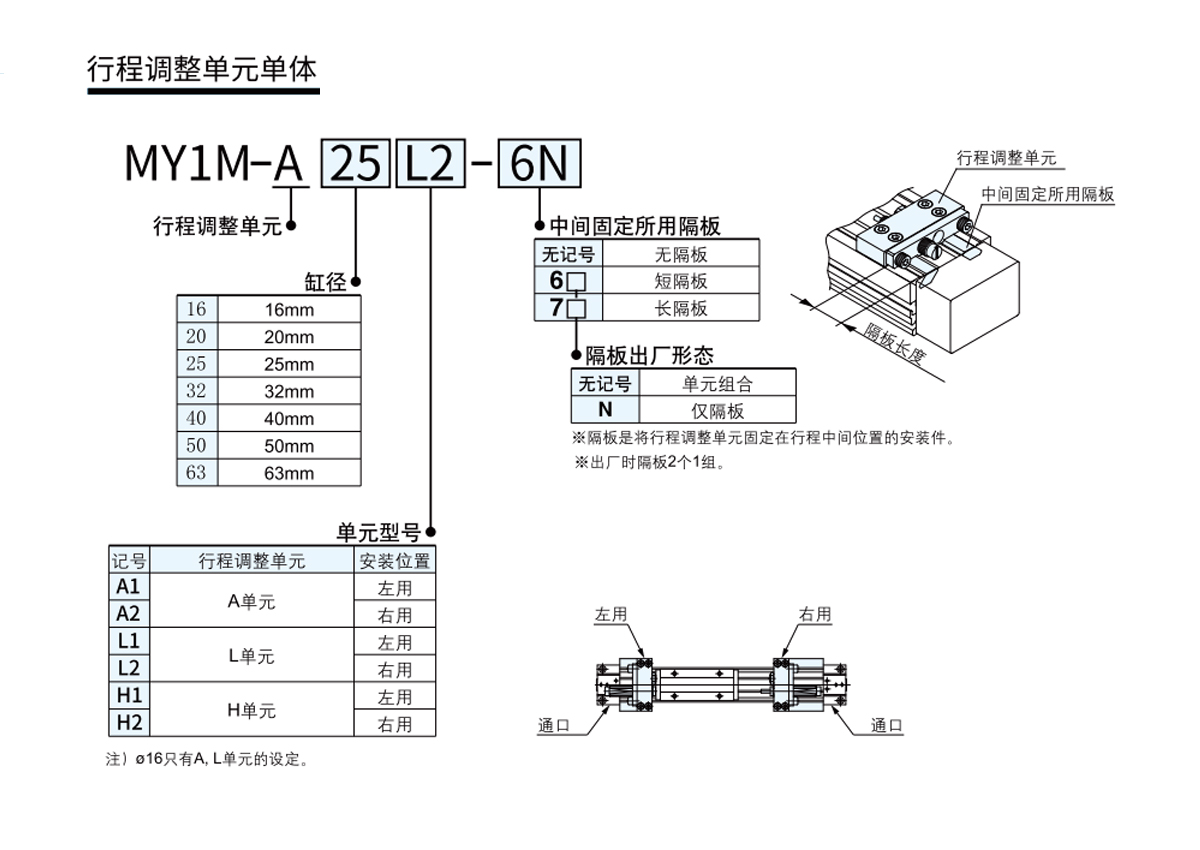

    ⑤ رمز وحدة تعديل السفر ⑥نموذج التبديل المغناطيسي ⑦ عدد المفاتيح المغناطيسية ⑧منتجات مخصصة ذات مواصفات مشتركة
    غير مميزة مفتاح غير مغناطيسي (حلقة مغناطيسية مدمجة) غير مميزة 2 المؤشر المواصفات والمحتويات
    S 1 -XB10 السكتة الدماغية الوسطى (يستخدم جسم اسطوانة خاص)
    أقطار الأسطوانة المختلفة مناسبة للمفاتيح المغناطيسية المختلفة.
    يرجى التأكيد من الجدول أدناه قبل الاختيار.     		-XB11 نوع السكتة الدماغية الطويلة
    n n -XB20 وحدة تعديل السفر مع برغي التعديل
    -XB22 مجهزة بامتصاص الصدمات الهيدروليكية من النوع الناعم RJ

    نطاق تعديلات خط سير الرحلة
    قطر الاسطوانة 16 20 25 32 40 50 63
    رمز الوحدة A L أ    ل H أ    ل H أ    ل   H أ    ل   H أ    ل   H A L H
    لا يوجد قسم 0~-5.6 0~-6 0~-11.5 0~-12 0~-16 0~-20 0~-25
    مع قسم قصير -5.6~-11.2 -6~-12 -11.5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    مع قسم طويل -11.2~-16.8 -12~-18 -23~-34.5 -24~-36 -32~-48 -40~-60 -50~-75

    طول التقسيم
    قطر الاسطوانة 16 20 25 32 40 50 63
    قسم قصير 5.6 6 11.5 12 16 20 25
    قسم طويل 11.2 12 23 24 32 40 50

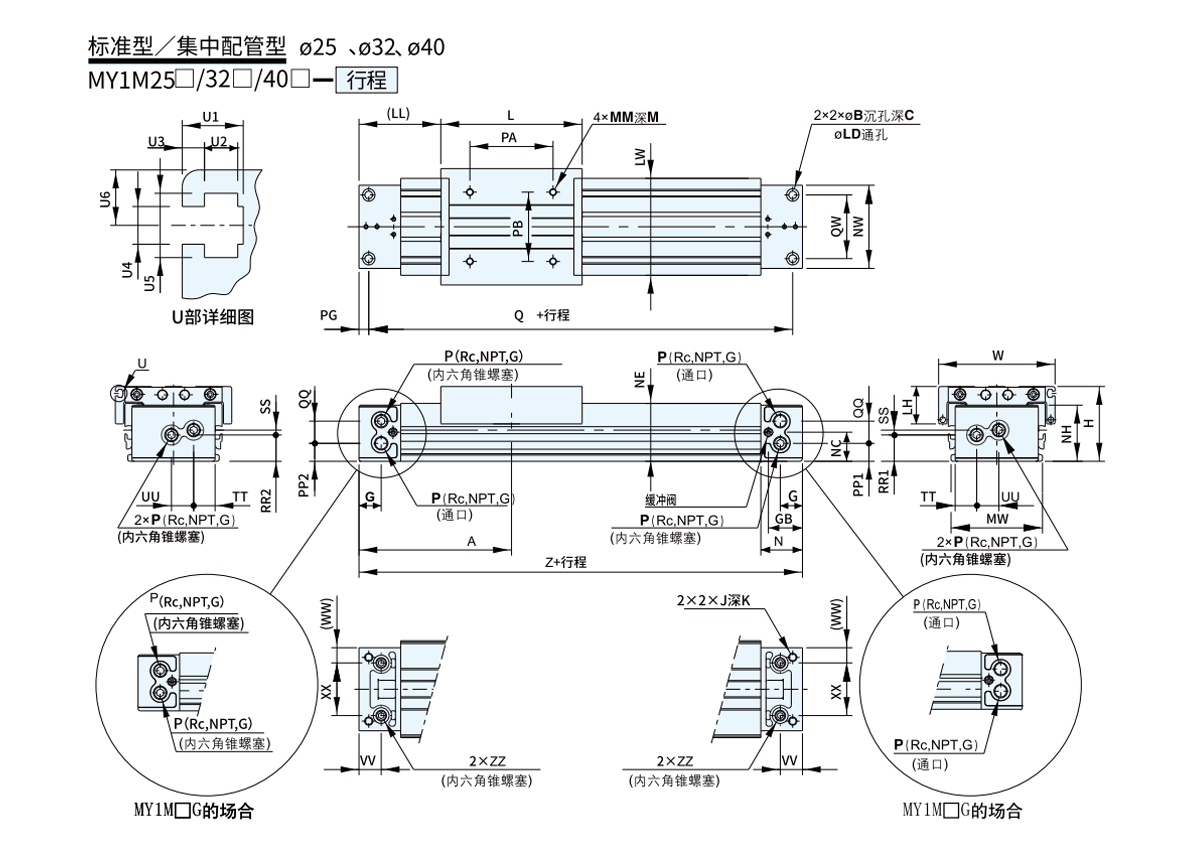

  • نموذج A B C G غيغابايت H J K L إل دي إل إتش إل إل LW M مم ميغاواط N نورث كارولاينا شمال شرق نيو هامبشاير شمال غرب P السلطة الفلسطينية
    MY1M25 110 9 5.5 17 24.5 54 م6×1 9.5 102 5.6 27 59 70 10 م5×0.8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 م8×1.25 16 132 6.8 35 74 88 13 م6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 م10×1.5 15 162 8.6 38 89 104 13 م6×1 96 45 32 65.3 63.5 94 1/4 100

    نموذج بي.بي ص ص1 PP2 Q ف ف QW ر.ر1 RR2 سس تي تي UU VV W رطب العشرين Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 آر سي 1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 آر سي 1/16
    ماي¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 آر سي 1/8

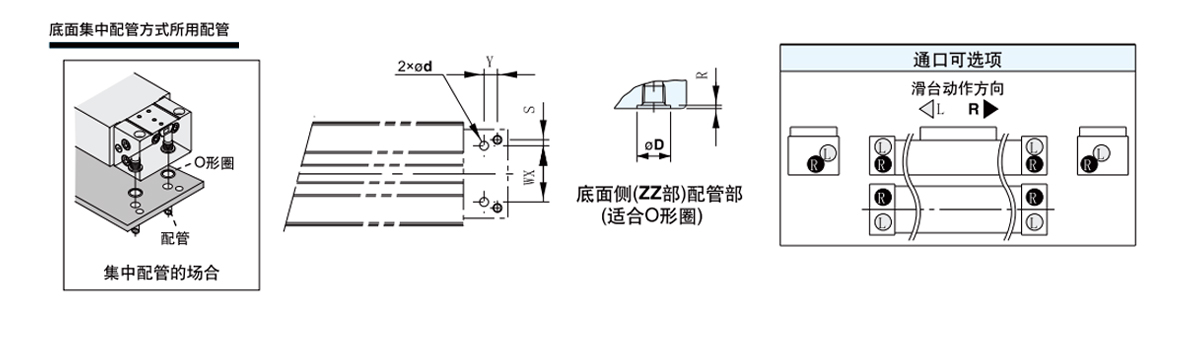

    رسم تفصيلي لجدول حجم الجزء على شكل حرف U       *P هو منفذ إمداد هواء الأسطوانة
    نموذج U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

    نموذج دبليو إكس Y d D R ينطبق يا الدائري
    MY1M25□ 38 9 4 11.4 1.1 ج9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 ج11.2

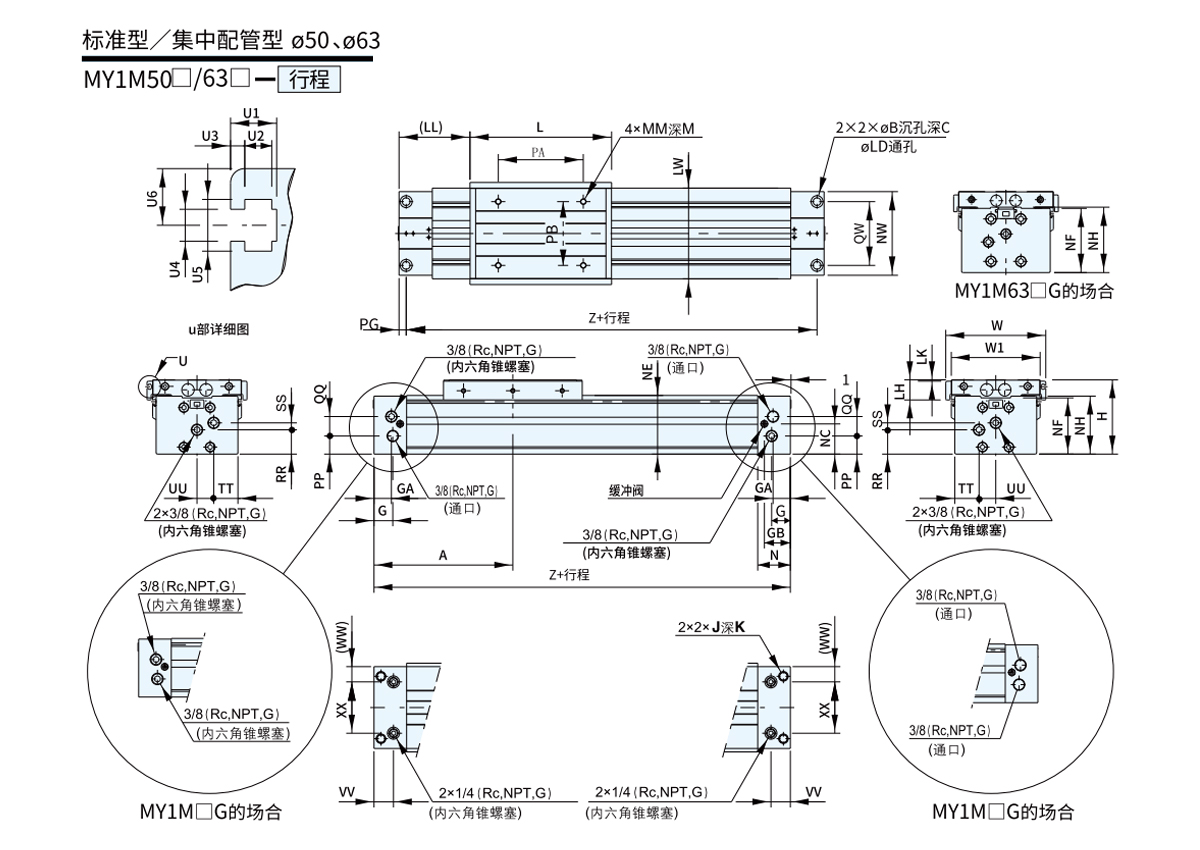

    نموذج A B C G جا غيغابايت H J K L إل دي ل إل كيه إل إل LW M مم N نورث كارولاينا شمال شرق نف نيو هامبشاير شمال غرب السلطة الفلسطينية
    MY1M50 200 17 10.5 27 25 37.5 107 م14×2 28 200 11 29 2 100 128 15 م8×1.25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 م16×2 32 230 13.5 32.5 5.5 115 152 16 م10×1.5 50 56 104 103 105 142 140

    نموذج بي.بي ص PP Q ف ف QW RR سس تي تي UU VV W W1 WW العشرين Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

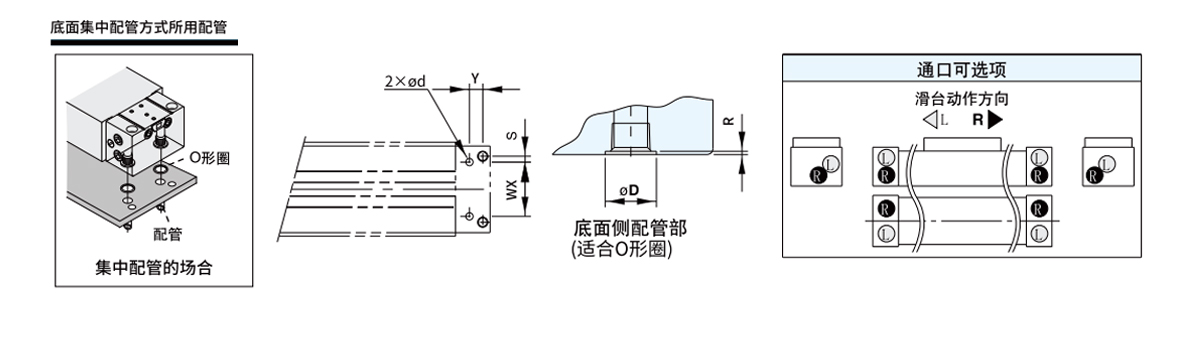

    جدول الأبعاد التفصيلي للأجزاء على شكل حرف U
    نموذج U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

    نموذج دبليو إكس Y S d D R ينطبق يا الدائري
    MY1M50 74 18 8 10 17.5 1.1 ج15
    MY1M63 92 18 9 10 17.5 1.1

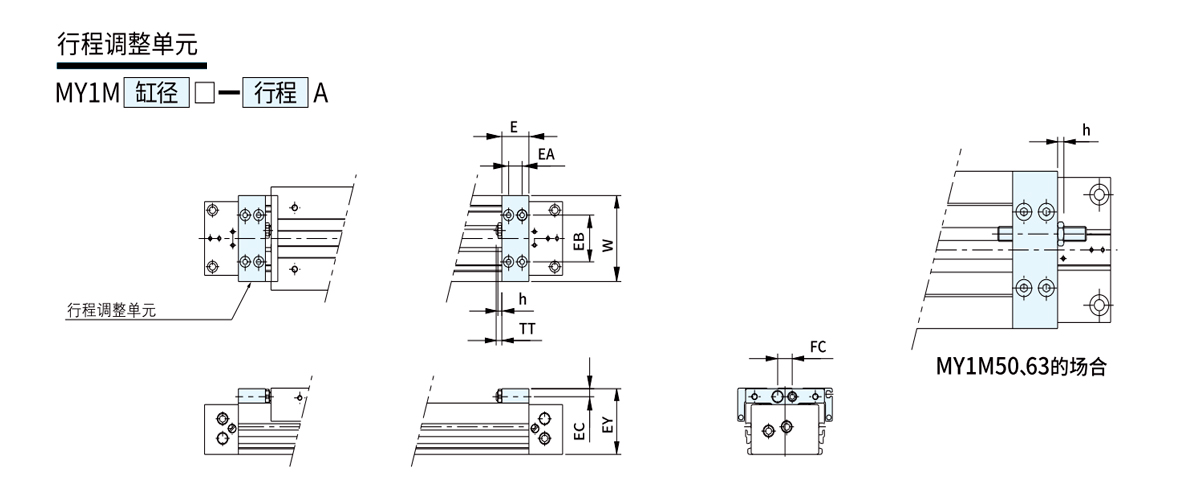

    مناسبة للاسطوانات E عصام إب المفوضية الأوروبية إي إف سي h تي تي W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5.4 (الحد الأقصى 11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5 (الحد الأقصى 11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5 (بحد أقصى 16.5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8 (بحد أقصى 20) 88
    MY1M40 35 17 57 10 83 17 4.5 9 (بحد أقصى 25) 104
    MY1M50 40 20 66 14 106 26 5.5 13 (بحد أقصى 33) 128
    MY1M63 52 26 77 14 129 31 5.5 13 (بحد أقصى 38) 152

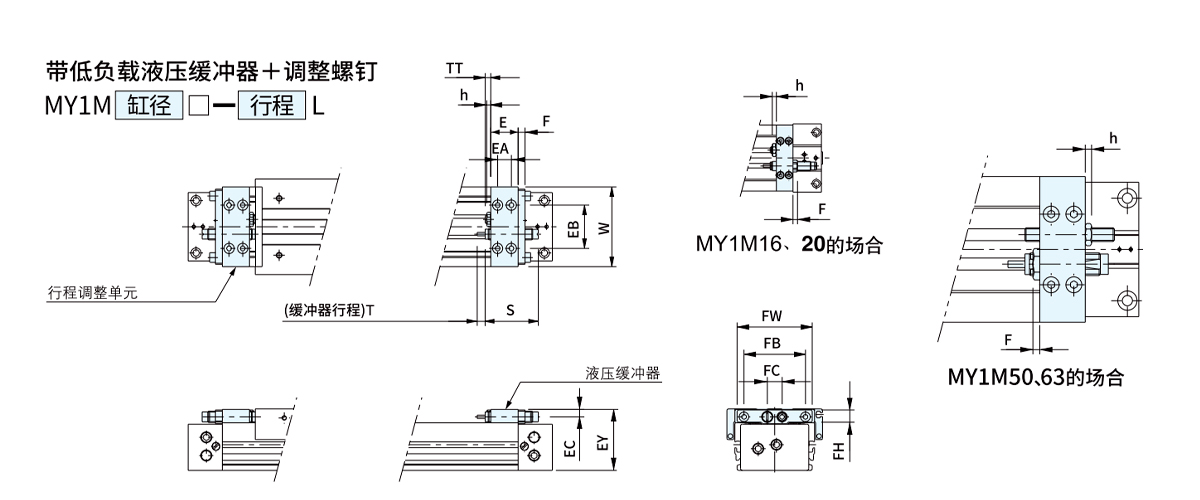

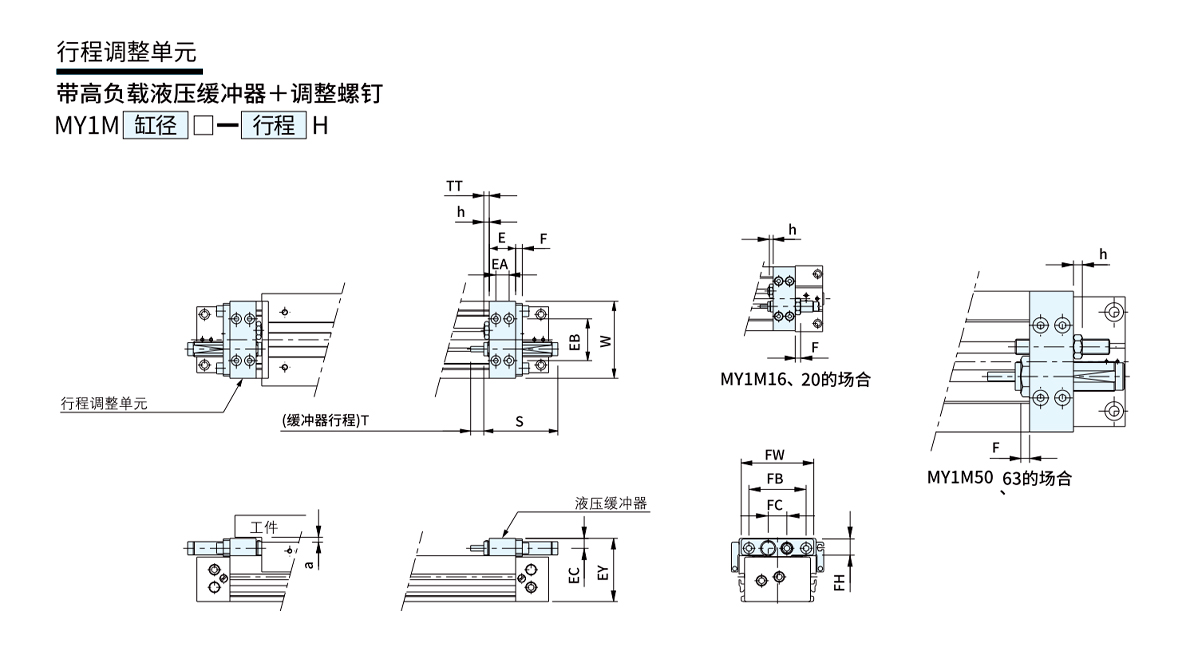

    مناسبة للاسطوانات E عصام إب المفوضية الأوروبية إي F فيسبوك إف سي FH مهاجم h S T تي تي W نموذج العازلة الهيدروليكية
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5.4 (الحد الأقصى 11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5 (الحد الأقصى 11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5 (بحد أقصى 16.5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8 (بحد أقصى 20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9 (بحد أقصى 25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13 (بحد أقصى 33) 128 آر بي 2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13 (بحد أقصى 38) 152 آر بي 2015

    مناسبة للاسطوانات E عصام إب المفوضية الأوروبية إي F فيسبوك إف سي FH مهاجم h S T تي تي W نموذج العازلة الهيدروليكية a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5 (الحد الأقصى 11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5 (بحد أقصى 16.5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8 (بحد أقصى 20) 88 آر بي 2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9 (بحد أقصى 25) 104 آر بي 2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13 (بحد أقصى 33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13 (بحد أقصى 38) 152 RB2725 9.5
    ※عندما يكون حجم EY للوحدة H أعلى من ارتفاع طاولة الشرائح (الحجم H) ويتجاوز طول قطعة العمل المراد تثبيتها الطول الإجمالي لطاولة الشريحة (الحجم L)، تأكد من وضع قطعة العمل فوق الحجم أ.

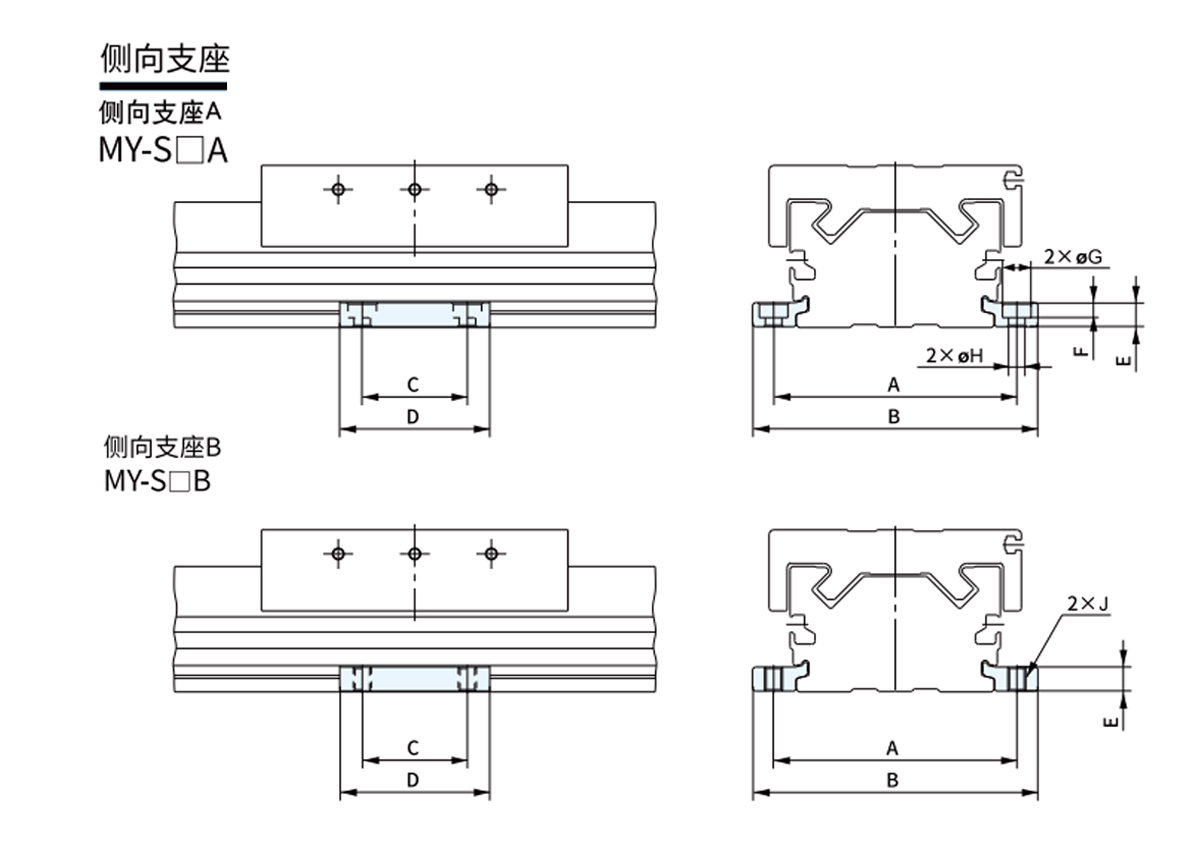

    نموذج مناسبة للاسطوانات A B C D E F G H J
    ماي-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 م4×0.7
    ماي-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 م5×0.8
    ماي-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 م6×1
    ماي-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 م8×1.25
    ماي-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 م10×1.5
    MY1M50 142 164
    ماي-S63 ب MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 م12×1.75
    ※يتم توفير مجموعة واحدة من المحامل الجانبية مع كل وحدة.
