سلسلة MY3A/3B من الأسطوانة الميكانيكية المشتركة بدون قضبان النوع الأساسي: النوع القصير (وسادة وسادة)/النوع الأساسي: النوع القياسي (وسادة هوائية)
  • سلسلة MY3A/3B من الأسطوانة الميكانيكية المشتركة بدون قضبان النوع الأساسي: النوع القصير (وسادة وسادة)/النوع الأساسي: النوع القياسي (وسادة هوائية)
اسطوانة بدون رود

سلسلة MY3A/3B من الأسطوانة الميكانيكية المشتركة بدون قضبان النوع الأساسي: النوع القصير (وسادة وسادة)/النوع الأساسي: النوع القياسي (وسادة هوائية)

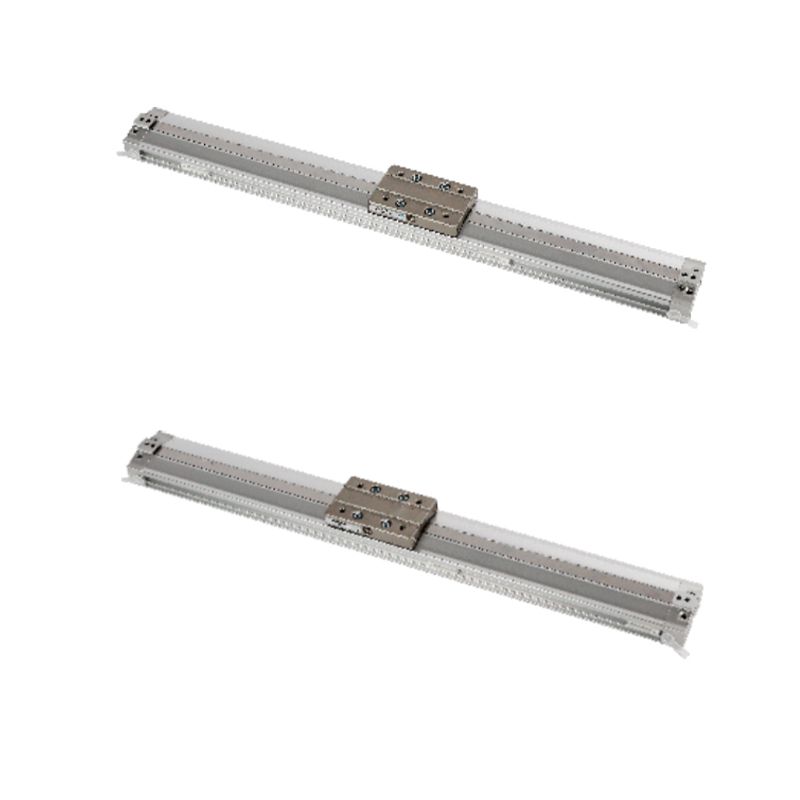

النوع الأساسي للأسطوانة المفصلية الميكانيكية من سلسلة MY3A/3B هو عنصر محرك خطي مدمج يستخدم أداة التوصيل الميكانيكية الداخلية لنقل الطاقة. يزيل تصميمه الأساسي قضيب المكبس الممتد للأسطوانة التقليدية وينقل قوة الحركة إلى منصة التحميل الخارجية من خلال شريط التمرير الداخلي.

▸ حواجز توجيهية متكاملة - يدمج جسم الأسطوانة بشكل مباشر بنية توجيه خطية عالية الصلابة لتوفير التوجيه والدعم الدقيق لمنصة التحميل الخارجية.

▸ محمل الحمل المركز - بفضل تصميم حاجز التوجيه المتكامل، تتمتع منصة التحميل الخارجية بالقدرة على تحمل الأحمال المركزة مباشرة دون الحاجة إلى آليات توجيه إضافية.

▸ انتقال اقتران الميكانيكية - يحقق المكبس الداخلي ومنصة الحمل الخارجية نقل الطاقة بدون تلامس من خلال هيكل شبكي ميكانيكي، مما يتجنب قيود القوة المغناطيسية لأسطوانات الاقتران المغناطيسية التقليدية.

▸السكتة الدماغية والحماية - تتوفر مجموعة متنوعة من مواصفات الأشواط، ويتم تكوين أختام الكاشطة المدمجة بشكل قياسي لتلبية متطلبات الموثوقية للبيئات الصناعية العامة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:سلسلة MY2H/HT نوع الدليل الخطي للأسطوانة ذات المفصل الميكانيكي (محور واحد) / نوع الدليل الخطي (محوران)
  • قطر الاسطوانة (مم) 1,620 2,532 40 5,063
    السوائل المستخدمة الهواء
    وضع التشغيل مزدوج المفعول
    نطاق ضغط التشغيل 0.15 ~ 0.8 ميجا باسكال
    ضغط اختبار الضغط 1.2 ميجا باسكال
    درجة الحرارة المحيطة ودرجة حرارة السوائل 5 ~ 60 درجة مئوية
    التخزين المؤقت وسادة هوائية (MY3A)/وسادة هوائية (MY3B)
    تزييت لا (لا تعطي الزيت)
    التسامح مع طول السكتة الدماغية أقل من 1000 ملم 1.8، 1001 ملم إلى 2.8
    قطر توصيل الأنابيب (Rc، NPT، G) م5×0.8 1/8 1/4 3/8

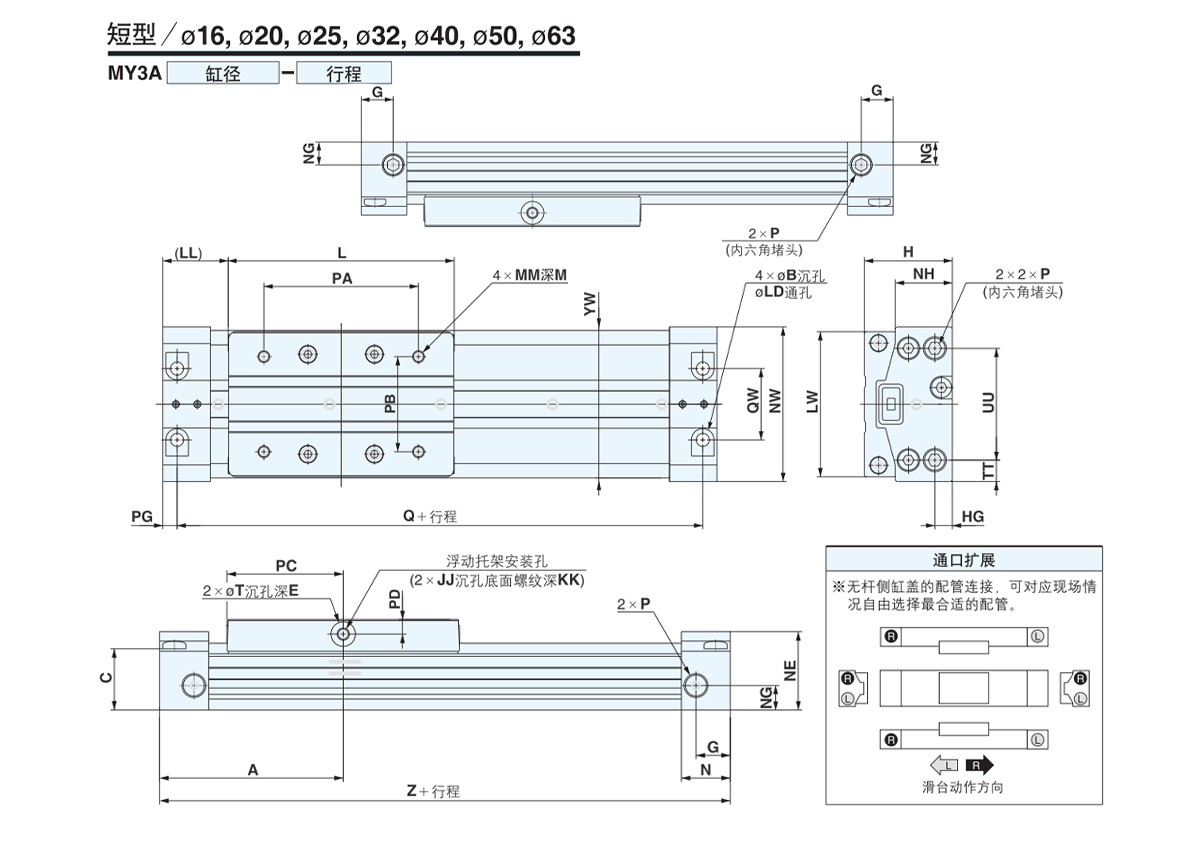

  • نموذج A B C E G H زئبق جي جي ك L إل دي إل إل LW M مم N
    MY3A16 55 6 18 2 9.5 27 5 م4×0.7 5 65 3.5 22.5 41 6 م4×0.7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 م4×0.7 8.5 80 4.5 24 51 6 م4×0.7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 م5×0.8 7.5 95 5.5 27.5 61 8 م5×0.8 20
    MY3A32 96.5 11 32.5 2 14 45 9 م5×0.8 7.5 128 6.6 32.5 76 8 م5×0.8 22.5
    MY3A40 120 14 38 2 18 54 12 م6×1 12 160 8.6 40 90 12 م6×1 27
    MY3A50 137 14 49 3 16 67 14 م6×1 15.5 190 9 42 112 12 م6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 م8×1.25 22 220 11 50 134 16 م8×1.25 31
    نموذج شمال شرق نانوغرام نيو هامبشاير شمال غرب P السلطة الفلسطينية بي.بي جهاز كمبيوتر بي دي ص Q QW T تي تي UU يو Z
    MY3A16 22.5 8 17.2 43 م5×0.8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 م5×0.8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G3/8 162 84 110 10 10 300 64 16 20 99 136 320

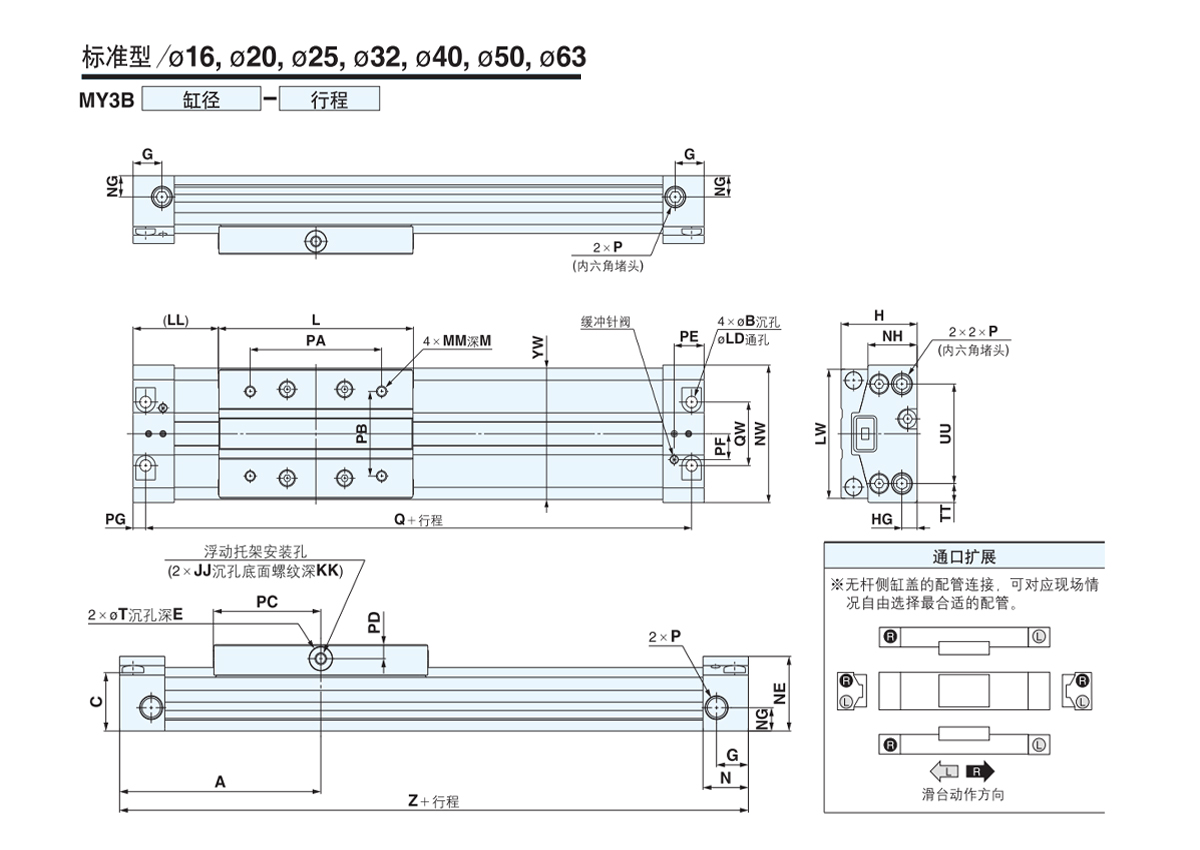

    نموذج A B C E G H زئبق جي جي ك L إل دي إل إل LW M مم 1
    N
    MY3B16 61 6 18 2 9.5 27 5 م4×0.7 5 65 3.5 28.5 41 6 م4×0.7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 م4×0.7 8.5 80 4.5 34 51 6 م4×0.7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 م5×0.8 7.5 95 5.5 41.5 61 8 م5×0.8 20
    MY3B32 112.5 11 32.5 2 14 45 9 م5×0.8 7.5 128 6.6 48.5 76 8 م5×0.8 22.5
    MY3B40 138 14 38 2 18 54 12 م6×1 12 160 8.6 58 90 12 م6×1 27
    MY3B50 155 14 49 3 16 67 14 م6×1 15.5 190 9 60 112 12 م6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 م8×1.25 22 220 11 68 134 16 م8×1.25 31
    نموذج شمال شرق نانوغرام نيو هامبشاير شمال غرب P السلطة الفلسطينية بي.بي جهاز كمبيوتر بي دي بي الجبهة الوطنية ص Q QW T تي تي UU يو Z
    MY3B16 22.5 8 17.2 43 م5×0.8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 م5×0.8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 اتفاقية روتردام، معاهدة عدم انتشار الأسلحة النووية، G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

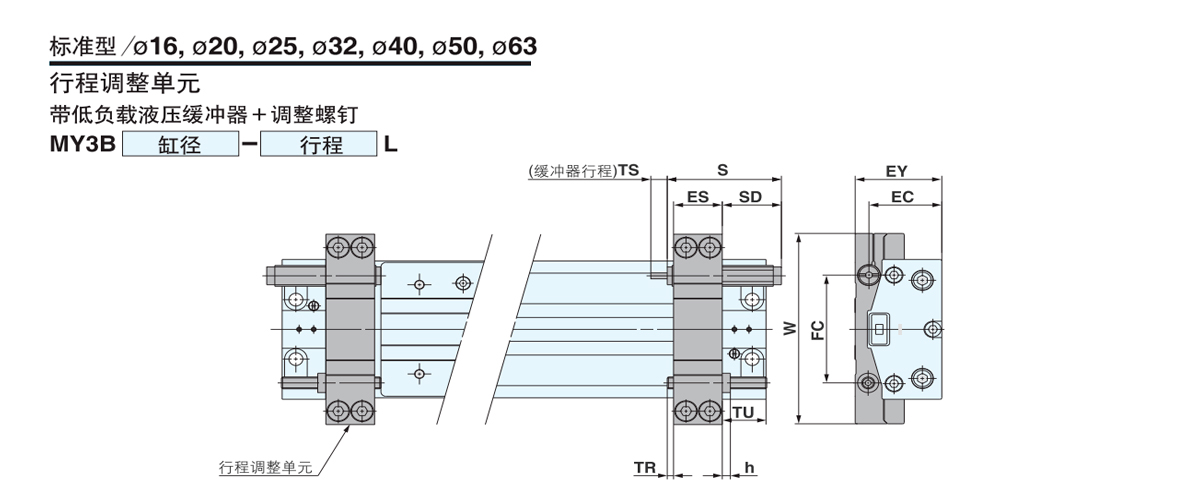

    مناسبة للاسطوانات إس المفوضية الأوروبية إي إف سي h S SD TS تر تو W نموذج العازلة الهيدروليكية
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 آر بي 2015

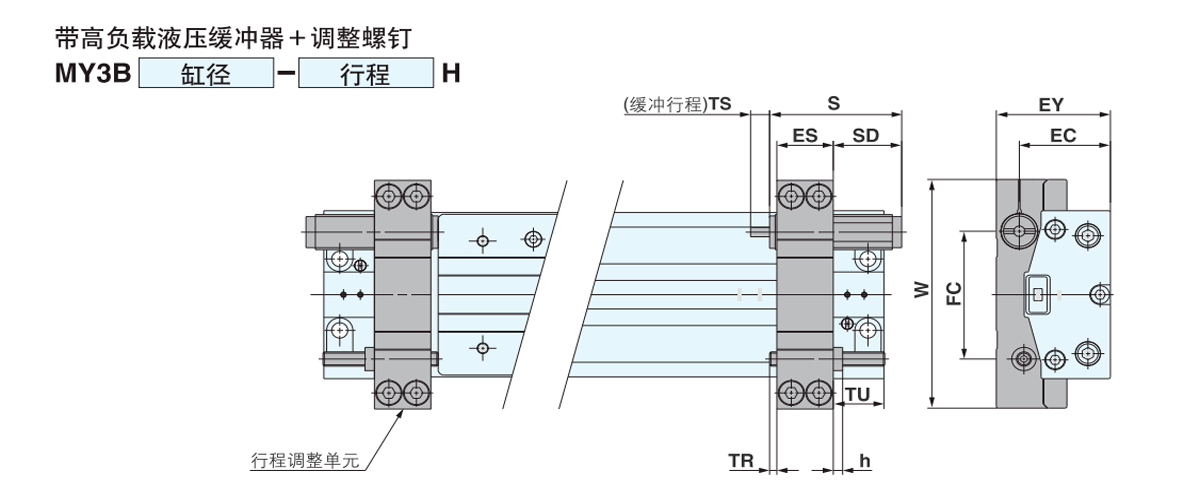

    مناسبة للاسطوانات إس المفوضية الأوروبية إي إف سي h S SD TS تر تو W نموذج العازلة الهيدروليكية
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 آر بي 2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 آر بي 2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

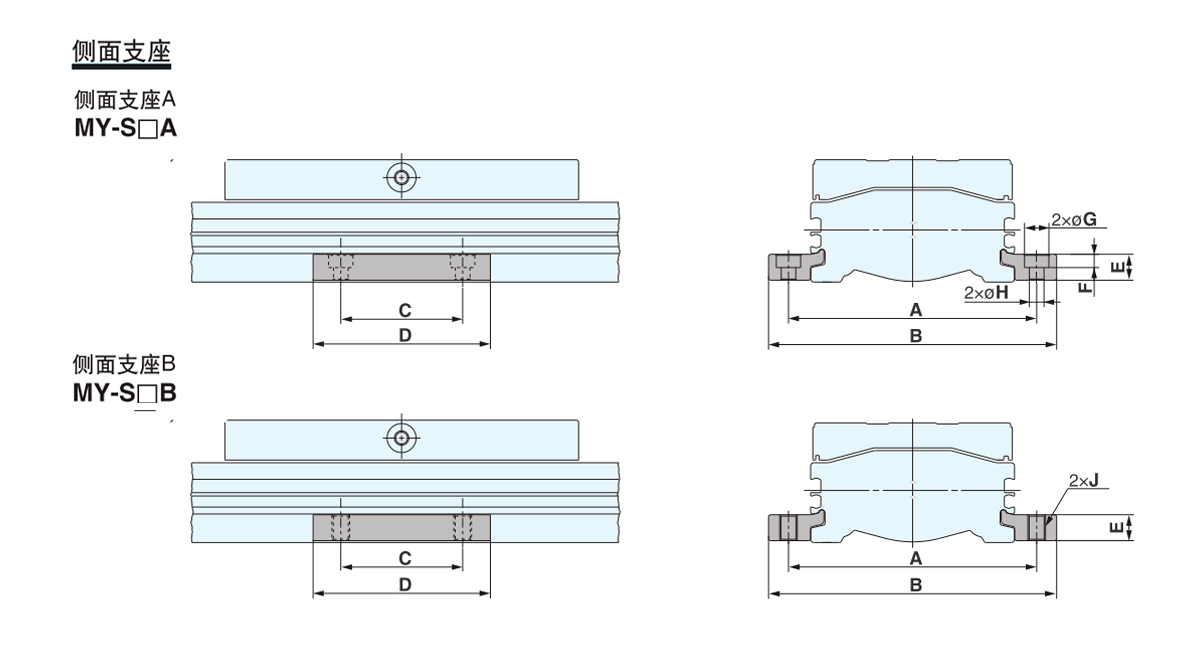

    نموذج مناسبة للاسطوانات A B C D E F G H J
    ماي-S16 MY3A16 · MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 م4×0.7
    ماي-S20 MY3A20 · MY3B20 65 77.6 25 38 6.4 4 8 4.5 م5×0.8
    ماي-S25B MY3A25 · MY3B25 77 91 35 50 8 5 9.5 5.5 م6×1
    ماي-S32B MY3A32 · MY3B32 97 115 45 64 11.7 6 11 6.6 م8×1.25
    MY3A40 · MY3B40 112 130
    ماي-S50B MY3A50 · MY3B50 138 160 55 80 14.8 8.5 14 9 م10×1.5
    MY3A63 · MY3B63 160 182
    ملحوظة: يتم شحن الدعامات الجانبية في أزواج (يسار ويمين).
