أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة صغيرة / أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI
  • أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI
  • أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI
اسطوانة صغيرة

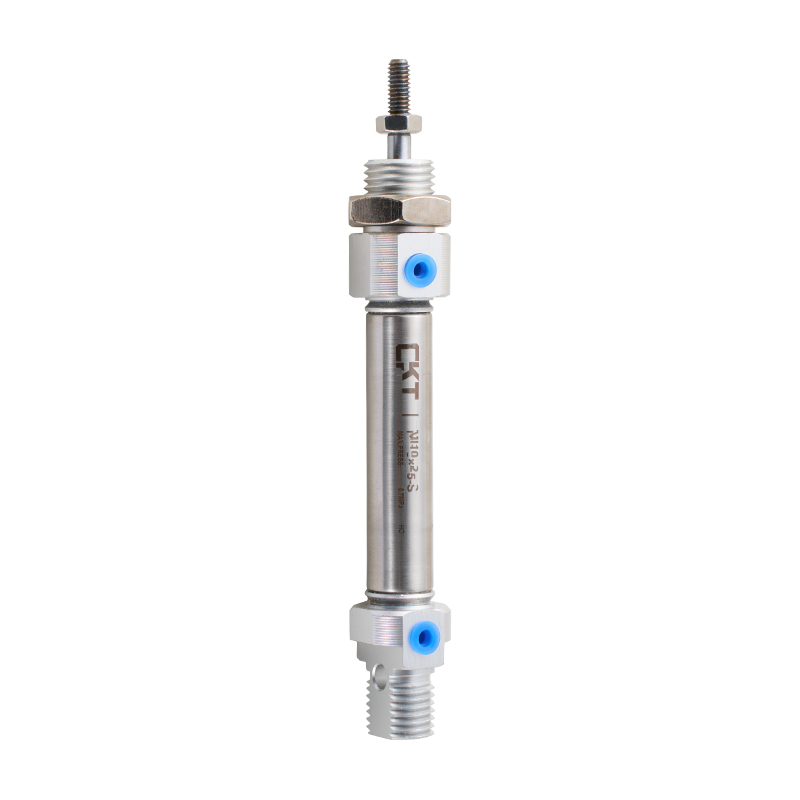

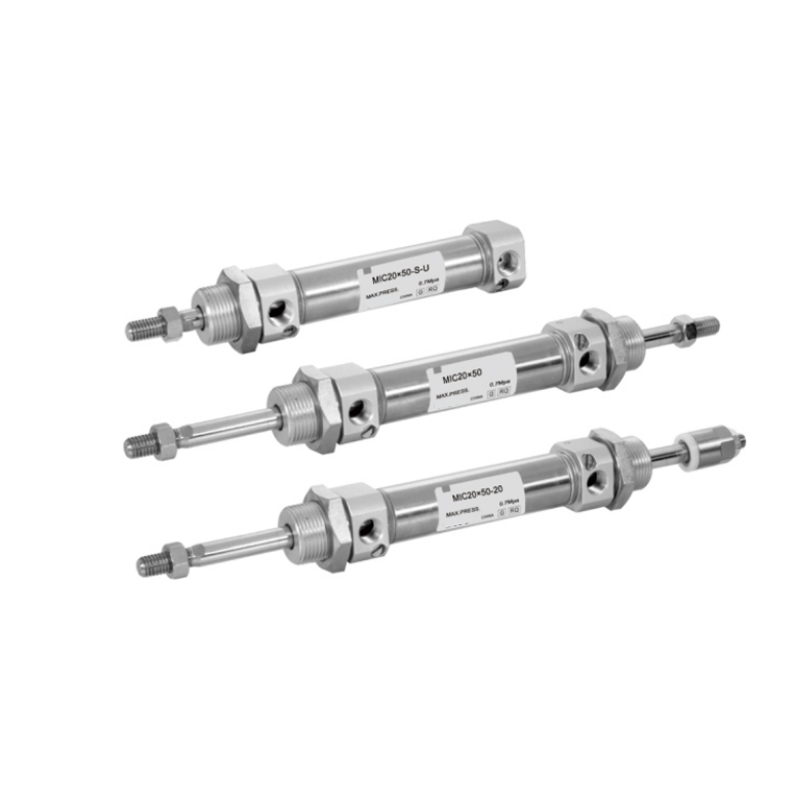

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI

1. الأغطية الأمامية والخلفية مجهزة بوسادات ثابتة مضادة للتصادمات لتقليل التأثير العكسي للأسطوانة؛
2. أنواع الغطاء الخلفي المختلفة تجعل تركيب الأسطوانة أكثر ملاءمة.
3. الأغطية الأمامية والخلفية والجسم الفولاذي المقاوم للصدأ يعتمدان على هيكل متدحرج مثبت، والذي يمكن الاعتماد عليه في الاتصال؛
4. جسم الأسطوانة مصنوع من الفولاذ المقاوم للصدأ، بحيث يمكن للأسطوانة أن تتكيف مع بيئات العمل العامة المسببة للتآكل.
5. الأسطوانات ذات المواصفات المختلفة وملحقات تركيب الأسطوانات متاحة للعملاء للاختيار من بينها.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل
التالي:MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة
  • القطر الداخلي (مم) 8 10 12 16 20 25 32 40
    نوع العمل نوع مزدوج المفعول، نوع قذف أحادي الفعل، نوع مقدمة أحادي الفعل
    - نوع توسيد مزدوج المفعول
    وسط العمل الهواء
    نطاق ضغط التشغيل نوع مزدوج المفعول 0.1 ~ 1.0MPa (14 ~ 145 رطل لكل بوصة مربعة)
    نوع أحادي المفعول 0.2 ~ 1.0MPa (28 ~ 145 رطل لكل بوصة مربعة)
    مقاومة الضغط مضمونة 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة)
    نطاق درجة حرارة التشغيل درجة مئوية -20~70
    نطاق سرعة التشغيل نوع مزدوج المفعول: 30–800
    نوع أحادي المفعول: 50–800
    نطاق تحمل السفر 0~150(0~1.0)     >150 14(0~1.0)
    نوع المخزن المؤقت سلسلة MIC: بطانة قابلة للتعديل؛
    سلسلة أخرى: منصات مضادة للتصادم
    قطر الاستحواذ م5×0.8 بي تي1/8 PT1/4

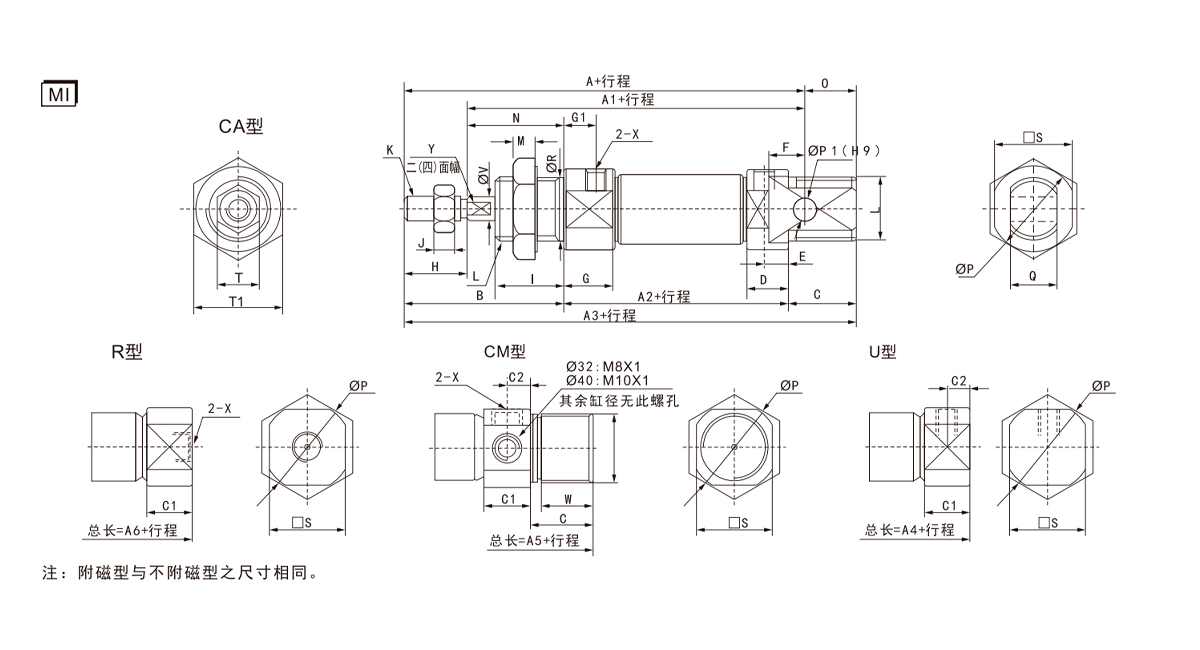

  • قطر الاسطوانة/الرمز A أ1 أ2 أ3 A4 أ5 أ6 B C ج1 ج2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    قطر الاسطوانة/الرمز J K L M N 0 P ص1 Q R S T T1 X V W Y
    8 2.2 م4×0.7 م12×1.25 6 16 10 17 4 8 12 15 7 17 م5×0.8 4 - -
    10 2.2 م4×0.7 م12×1.25 6 16 10 17 4 8 12 15 7 17 م5×0.8 4 - -
    12 5 م6×1.0 م16×1.5 6 22 14 20 6 12 16 18 10 22 م5×0.8 6 - 5
    16 5 م6×1.0 م16×1.5 6 22 13 22 6 12 16 20 10 22 م5×0.8 6 13.5 5
    20 6 م8×1.25 م22×1.5 7 24 11 29 8 16 22 25 12 29 بي تي1/8 8 16.5 6
    25 6 م10×1.25 م22×1.5 7 28 11 33.5 8 16 22 30 17 29 بي تي1/8 10 18.5 8
    32 6 م10×1.25 م30×1.5 7 38 - 37.5 - - 30 34.5 17 36 بي تي1/8 12 10.5 10
    40 7 م12×1.25 م38×1.5 8 45 - 46.5 - - 38 42.5 17 46 بي تي1/4 16 12.5 14

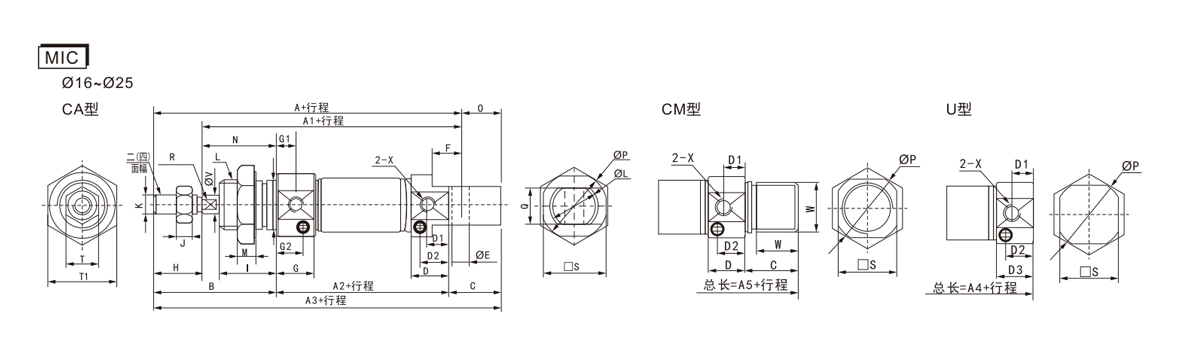

    قطر الاسطوانة/الرمز A أ1 أ2 أ3 A4 أ5 B C D د1 د2 د3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    قطر الاسطوانة/الرمز H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 م6×1.0 م16×1.5 6 22 13 22 12 5 20 10 22 6 13.5 م5×0.8
    20 20 20 6 م8×1.25 م22×1.5 7 24 11 29 16 6 25 12 29 8 16.5 بي تي1/8
    25 22 22 6 م10×1.25 م22×1.5 7 28 11 33.5 16 8 30 17 29 10 18.5 بي تي1/8

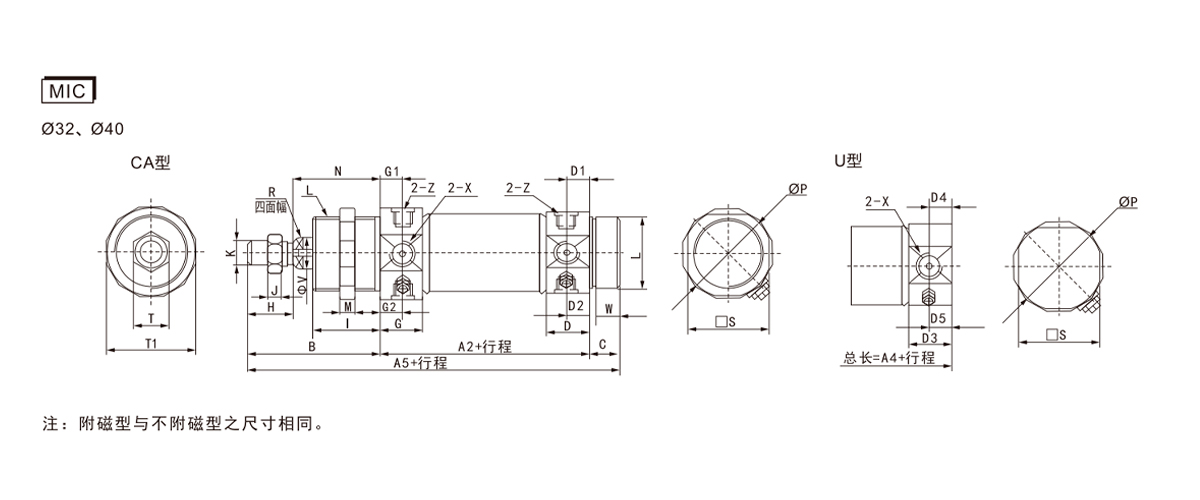

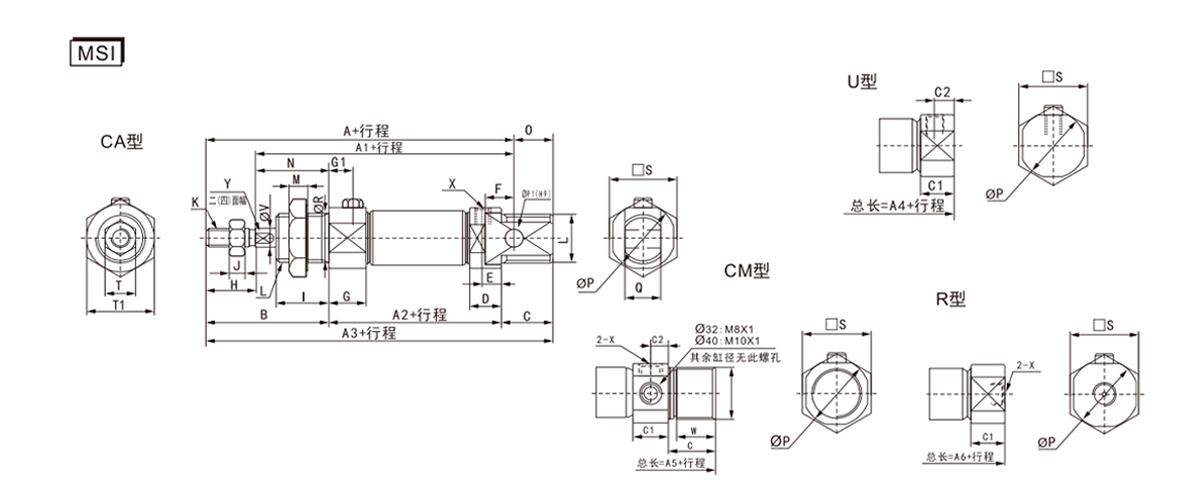

    قطر الاسطوانة/الرمز أ2 A4 أ5 B C D د1 د2 د3 د4 د5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 م10×1.25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 م12×1.25

    قطر الاسطوانة/الرمز L M N P S T T1 V W X
    32 م30×1.5 7 38 17.5 34.5 17 36 12 10.5 بي تي1/8
    40 م38×1.5 8 45 46.5 42.5 17 46 16 12.5 بي تي1/4

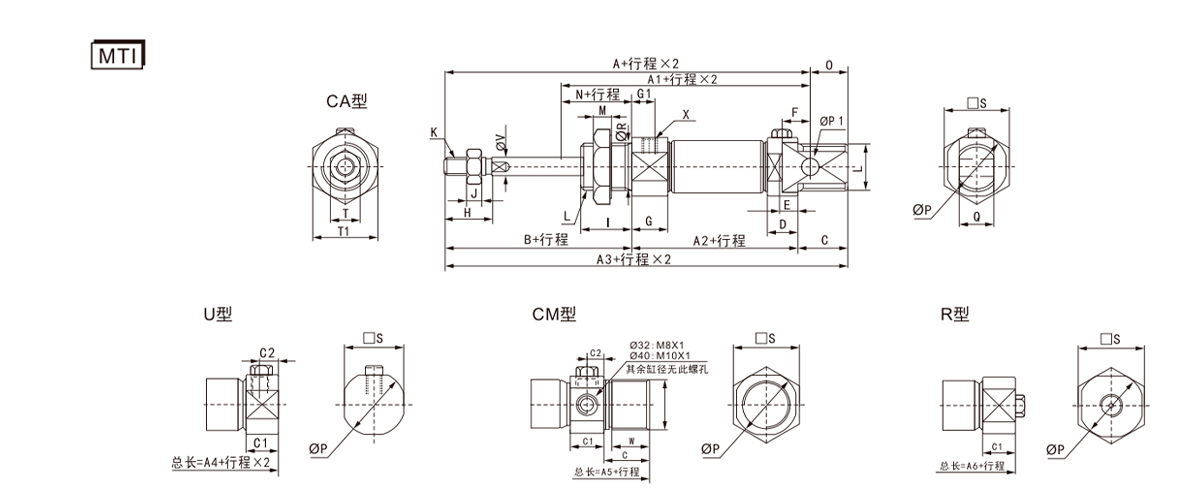

    الرمز A أ1 أ2 أ3 A4
    قطر الاسطوانة / السكتة الدماغية 0~50 51~100 101 ~ 150 0~50 51~100 101 ~ 150 0~50 51~100 101 ~ 150 0~50 51~100 101 ~ 150 0~50 51~100 101 ~ 150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    الرمز أ5 أ6 B C ج1 ج2 D E F G G1 H I J
    قطر الاسطوانة / السكتة الدماغية 0~50 51~100 101 ~ 150 0~50 51~100 101 ~ 150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    قطر الاسطوانة/الرمز K L M N O P ص1 Q R S T T1 X V W Y
    8 م4×0.7 م12×1.25 6 16 10 17 4 8 12 15 7 17 م5×0.8 4 -
    10 م4×0.7 م12×1.25 6 16 10 17 4 8 12 15 7 17 م5×0.8 4 - -
    12 م6×1.0 م16×1.5 6 22 14 20 6 12 16 18 10 22 م5×0.8 6 - 5
    16 م6×1.0 م16×1.5 6 22 13 20 6 12 16 20 10 22 م5×0.8 6 13.5 5
    20 م8×1.25 م22×1.5 7 24 11 29 8 16 22 25 12 29 بي تي1/8 8 16.5 6
    25 م10×1.25 م22×1.5 7 28 11 33.5 8 16 22 30 17 29 بي تي1/8 10 18.5 8
    32 م10×1.25 م30×1.5 7 38 - 37.5 - - 30 34.5 17 36 بي تي1/8 12 10.5 10
    40 م10×1.25 م38×1.5 8 45 - 46.5 - - 38 42.5 17 46 بي تي1/4 16 12.5 14

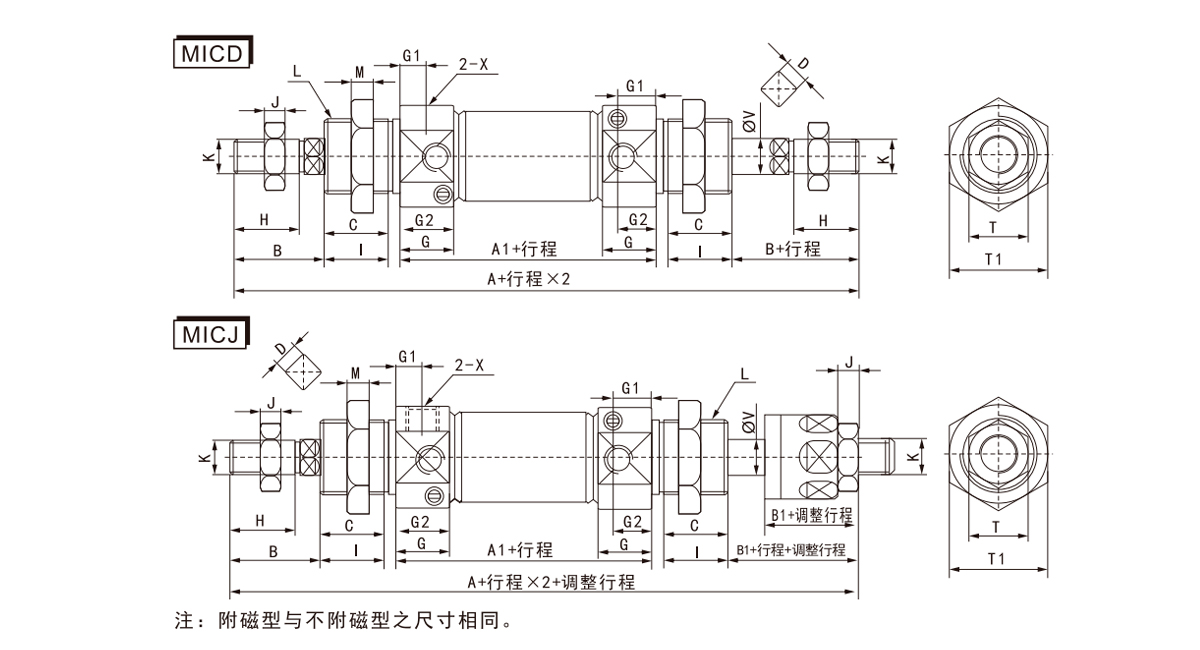

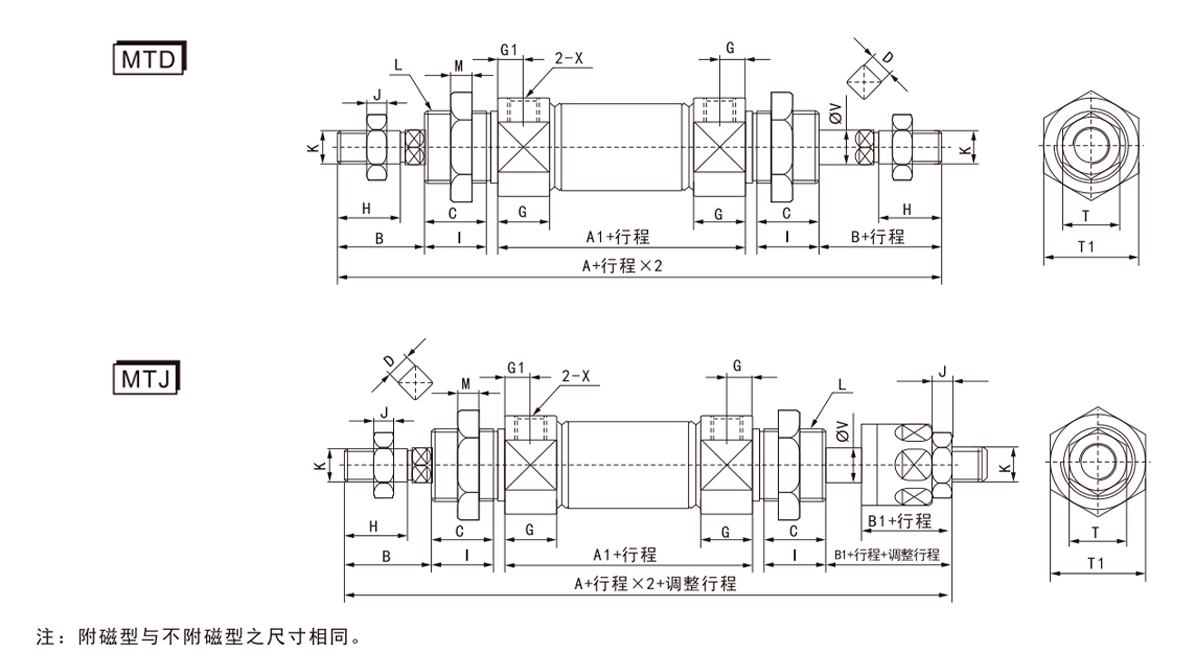

    قطر الاسطوانة/الرمز A أ1 أ2 B ب1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 م4×0.7 م12×1.25 6 7 17 4 م5×0.8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 م4×0.7 م12×1.25 6 7 17 4 م5×0.8
    12 128 52 128 21 21 14.5 5 (على الوجهين) 12.5 8 14 17 5 م6×1.0 م16×1.5 6 10 22 6 م5×0.8
    16 134 58 134 21 21 13.5 5 (على الوجهين) 12.5 8 14.5 17 5 م6×1.0 م16×1.5 6 10 22 6 م5×0.8
    20 150 62 151 24 25 16.5 6 (على الوجهين) 14.5 7.5 18 20 6 م8×1.25 م22×1.5 7 12 29 8 بي تي1/8
    25 165 65 164 28 27 18.5 8 (أربعة جوانب) 16 8 20.5 22 6 م10×1.25 م22×1.5 7 17 29 10 بي تي1/8
    32 184 68 183 28 27 26.5 10 (أربعة جوانب) 16.5 9 17.5 30 6 م10×1.25 م30×1.5 7 17 36 12 بي تي1/8
    40 227 89 221 34 28 31.5 14 (أربعة جوانب) 22 12 21 35 7 م10×1.25 م38×1.5 8 17 46 16 بي تي1/4

    الرمز/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    أ1 56.4 62 65 68 89
    أ2 132.4 151 164 183 221
    B 21 24 28 28 34
    ب1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (على الوجهين) 6 (على الوجهين) 8 (أربعة جوانب) 10 (أربعة جوانب) 14 (أربعة جوانب)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K م6×1 م8×1.25 م10×1.25 م10×1.25 م12×1.25
    L م16×1.5 م22×1.5 م22×1.5 م30×1.5 م38×1.5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X م5×0.8 بي تي1/8 بي تي1/8 بي تي1/8 بي تي1/8

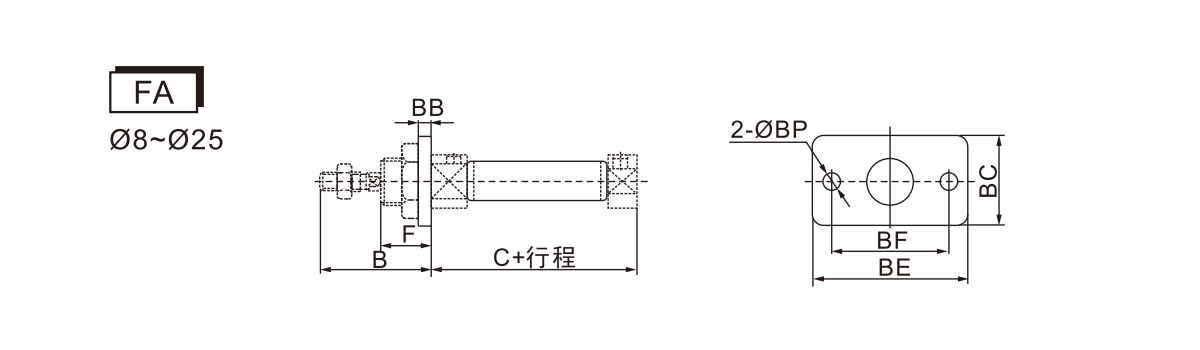

    الرمز/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    ب 3 3 4 4 5 5
    قبل الميلاد 22 22 30 30 40 40
    كن 40 40 52 52 66 66
    فرنك بلجيكي 30 30 40 40 50 50
    بي بي 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

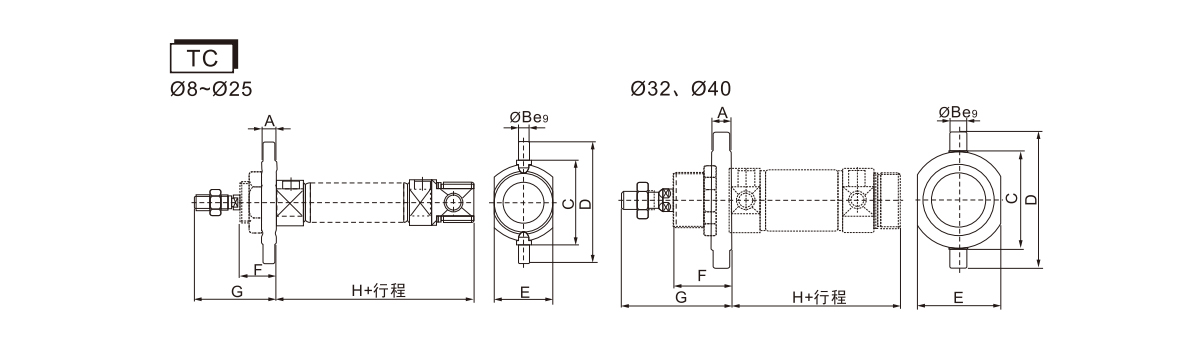

    الرمز/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

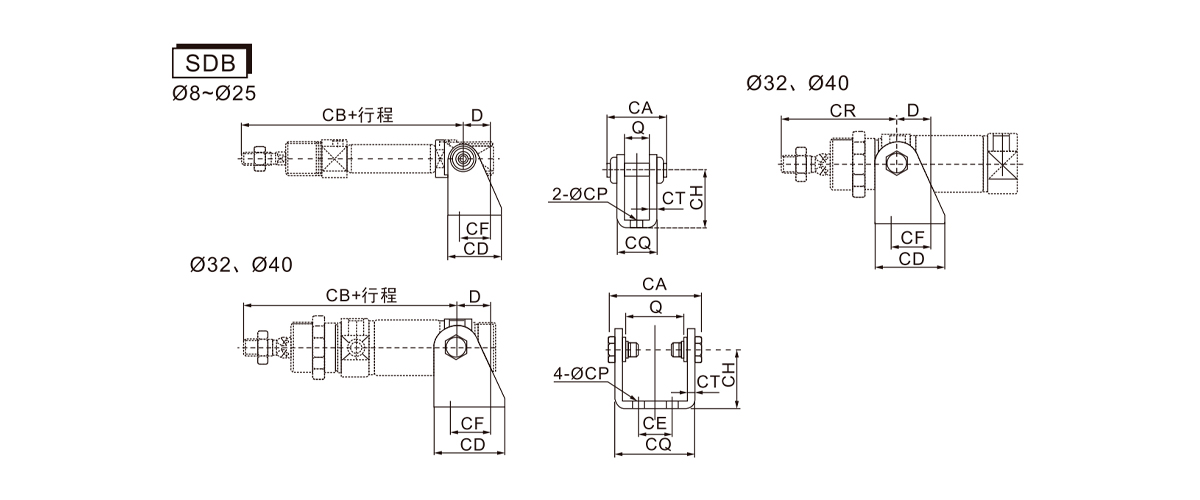

    الرمز/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    كاليفورنيا 18.4 18.4 28 28 38 38 55.6 69.6
    سي بي 76 76 91 98 115 126 117 146
    قرص مضغوط 20 20 25 25 32 32 41 52
    م - - - - - - 20 28
    قوات التحالف 12.5 12.5 15 15 20 20 24 30
    الفصل 24 24 27 27 30 30 35 40
    سي بي 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    ط م 2.5 2.5 3 3 4 4 4 5
    سي آر - - - - - - 67 81

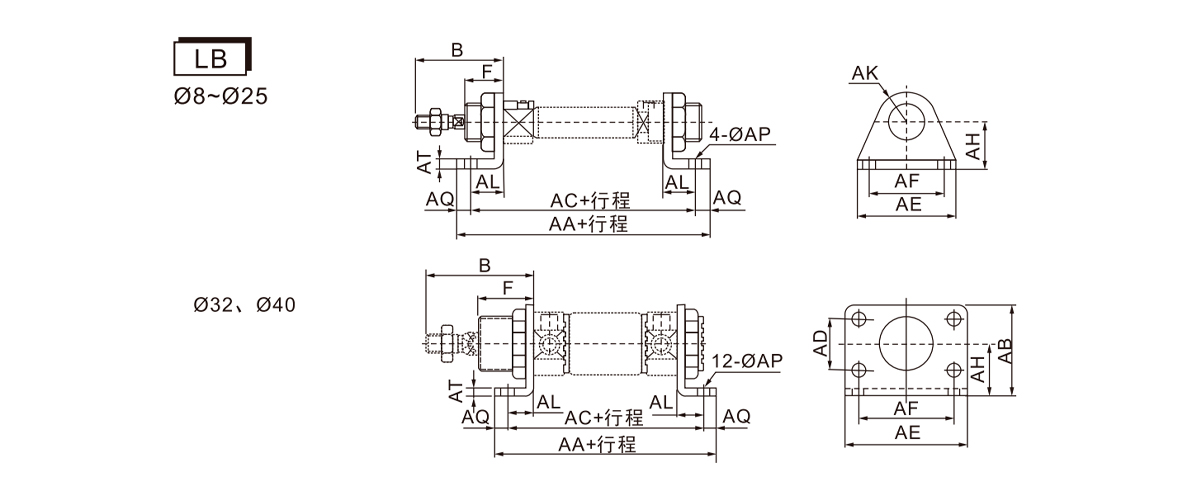

    الرمز/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    أأ 78 78 90 96 112 115 110 149
    أ.ب - - - - - - 49 58
    تكييف 68 68 78 84 96 99 96 129
    م - - - - - - 28 30
    إ 35 35 42 42 54 54 66 80
    بالعربية 25 25 32 32 40 40 52 60
    اه 16 16 20 20 25 25 28 33
    أك 10 10 13 13 20 20 - -
    ال 11 11 14 14 17 17 14 20
    ا ف ب 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    عبد القدير 5 5 6 6 8 8 7 10
    في 3 3 4 4 5 5 4 5
