MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة صغيرة / MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة

MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة
  • MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة
  • MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة
  • MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة
اسطوانة صغيرة

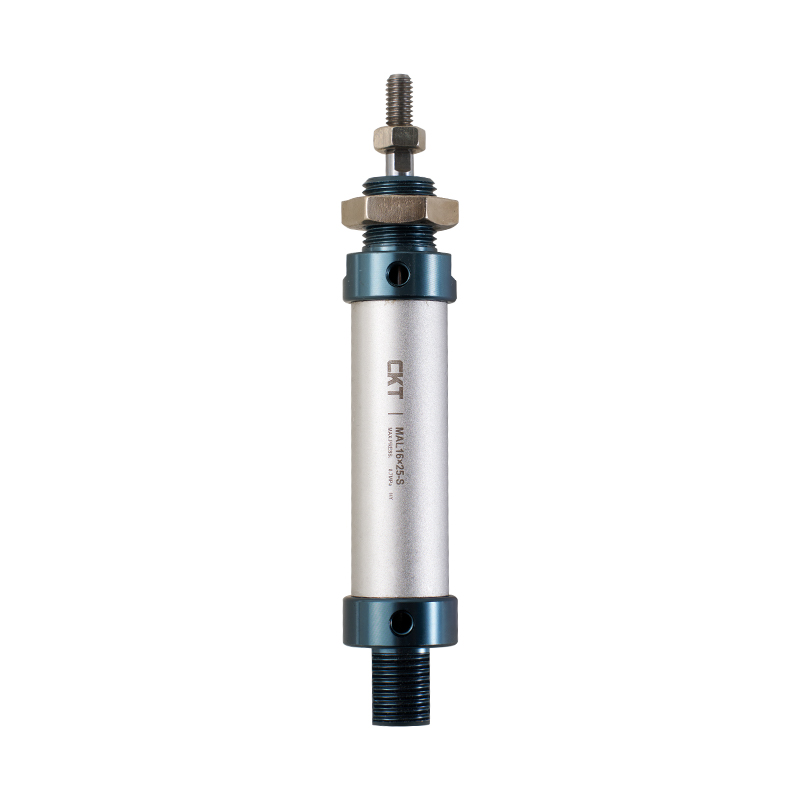

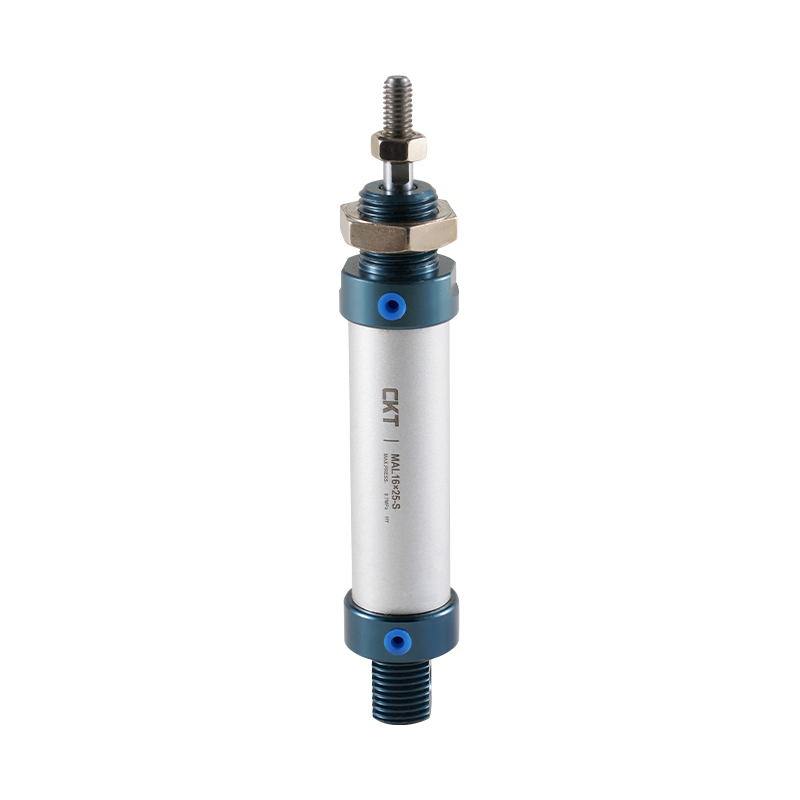

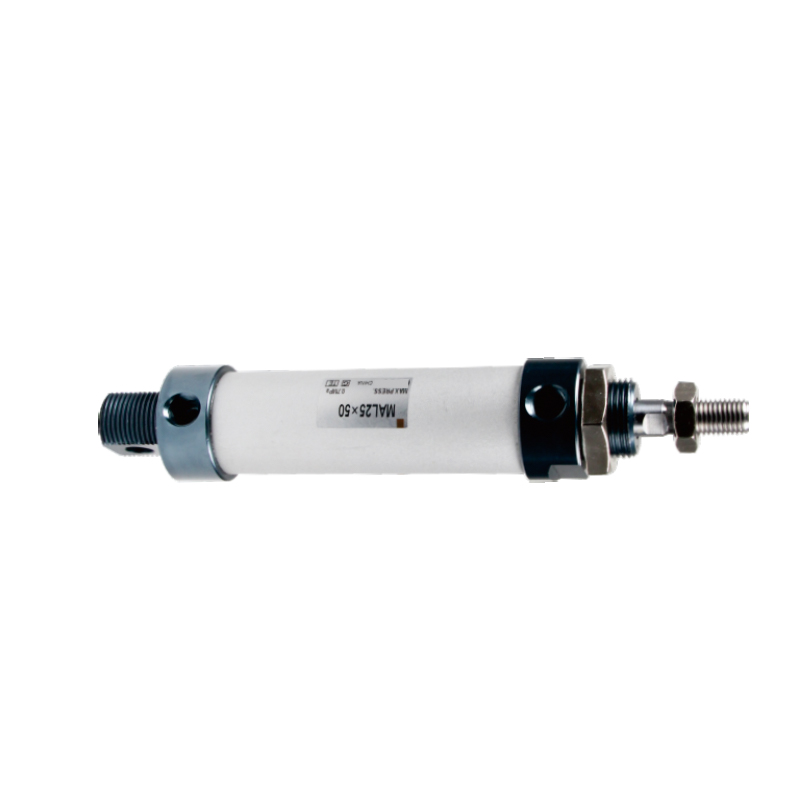

MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة

1. تنفيذ معايير الشركة واستخدام جسم أسطوانة الأنبوب الدائري المصنوع من الألومنيوم.
2. يتم توصيل الأغطية الأمامية والخلفية بأنبوب الأسطوانة بواسطة الخيوط.
3. ختم المكبس يعتمد هيكل ختم ثنائي الاتجاه ذو شكل خاص مع حجم صغير ووظيفة تخزين الزيت.
4. الغطاء الأمامي يستخدم دليل محمل التشحيم الذاتي مع تشحيم جيد وأداء توجيهي.
5. مجموعة متنوعة من أشكال الغطاء الخلفي تجعل تركيب الأسطوانة أكثر ملاءمة.
6. الأسطوانات ذات المواصفات المختلفة وملحقات تركيب الأسطوانات متاحة للعملاء للاختيار.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI
التالي:اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA
  • القطر الداخلي (مم) 20 25 32 40
    نوع الإجراء سلسلة MSAL وMTAL نوع أحادي الفعل
    سلسلة أخرى نوع الترددية
    وسط العمل الهواء
    نطاق الضغط نوع الترددية 0.1 ~ 1.0MPa (14 ~ 145 رطل لكل بوصة مربعة)
    نوع أحادي الفعل 0.2 ~ 1.0MPa (28 ~ 145 رطل لكل بوصة مربعة)
    مقاومة الضغط مضمونة 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة)
    نطاق درجة حرارة التشغيل درجة مئوية -20~70
    نطاق سرعة التشغيل نوع أحادي الفعل：50~800mm/s
    النوع التفاعلي: 30 ~ 800 مم / ثانية
    نطاق تحمل السفر 0~150 10 >150*1.4
    نوع المخزن المؤقت وسادة الوفير
    *قطر الاستحواذ بي تي1/8 بي تي1/4
    *تتوفر أنواع الخيوط NPT وG للاتصال. الرجاء التحديد.

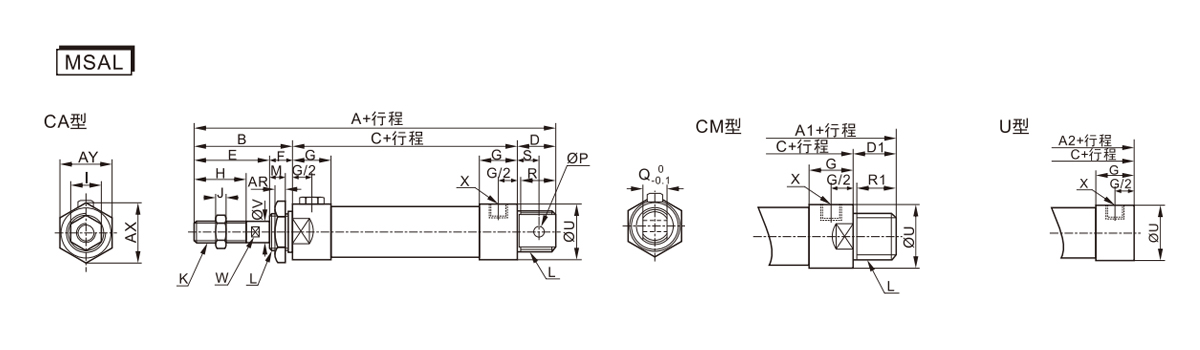

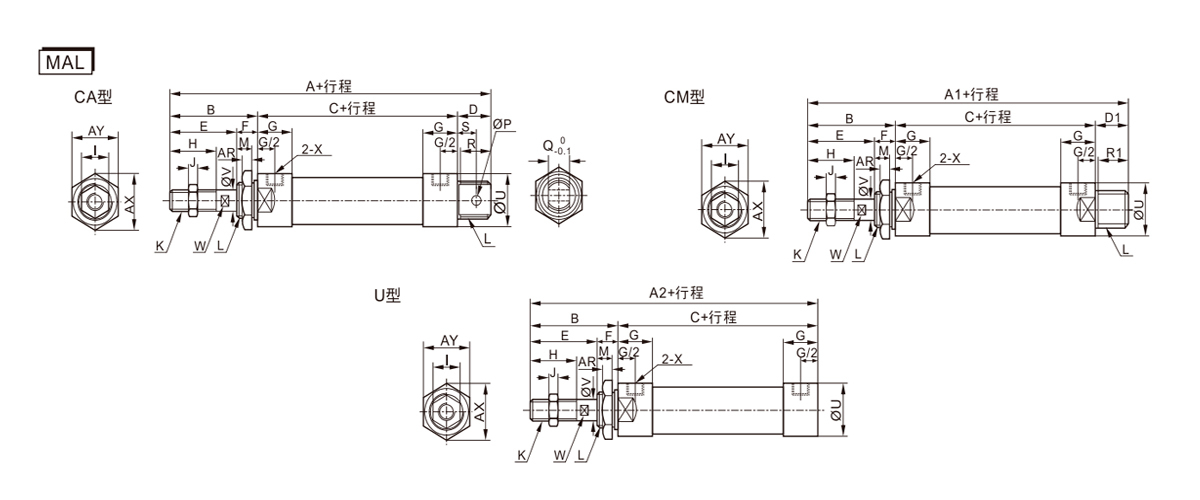

  • قطر الاسطوانة / الرمز A أ1 أ2 B C D د1 E F G H I J K L M P Q R ر1 S U V W X AR فأس AY
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 م6×1 م16×1.5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 م8×1.25 م22×1.5 10 8 16 19 12 12 29 8 0 بي تي1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 م10×1.25 م22×1.5 12 8 16 19 14 12 34 10 8 بي تي1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 م10×1.25 م24×2.0 12 10 16 25 14 15 39.5 12 10 بي تي1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 م12×1.25 م30×2.0 12 12 20 25 14 15 49.5 16 14 بي تي1/4 9 47 41

    الرمز A أ1 أ2 B C D د1 E F
    تتحمل / السكتة الدماغية 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    قطر الاسطوانة / الرمز G H 1 J K L M P Q R ر1 S U V W X AR فأس AY
    20 16 20 12 6 م8×1.25 م22×1.5 10 8 16 19 10 12 29 8 6 بي تي1/8 7 33 29
    25 16 22 17 6 م10×1.25 م22×1.5 12 8 16 19 12 12 34 10 8 بي تي1/8 7 33 29
    32 16 22 17 6 م10×1.25 م24×2.0 12 10 16 25 12 15 39.5 12 10 بي تي1/8 8 37 32
    40 22 24 17 7 م12×1.25 م30×2.0 12 12 20 25 12 15 49.5 16 14 بي تي1/4 9 47 41

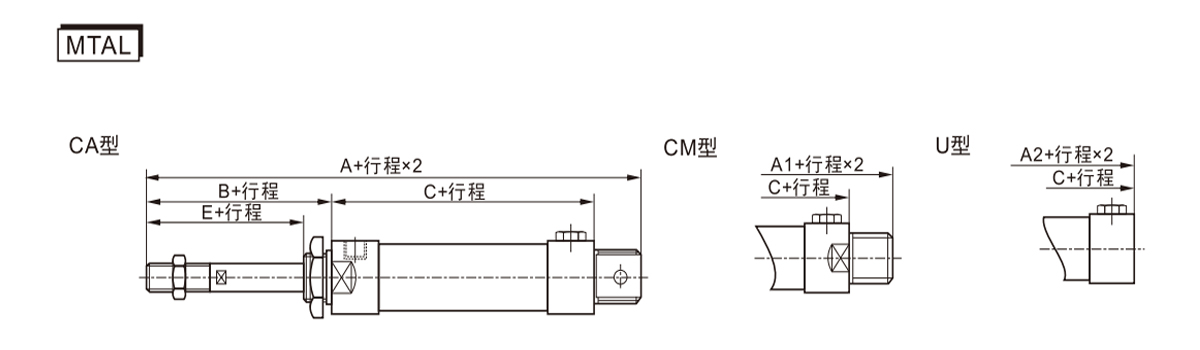

    قطر الاسطوانة / الرمز A أ1 أ2 C
    خط سير الرحلة 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

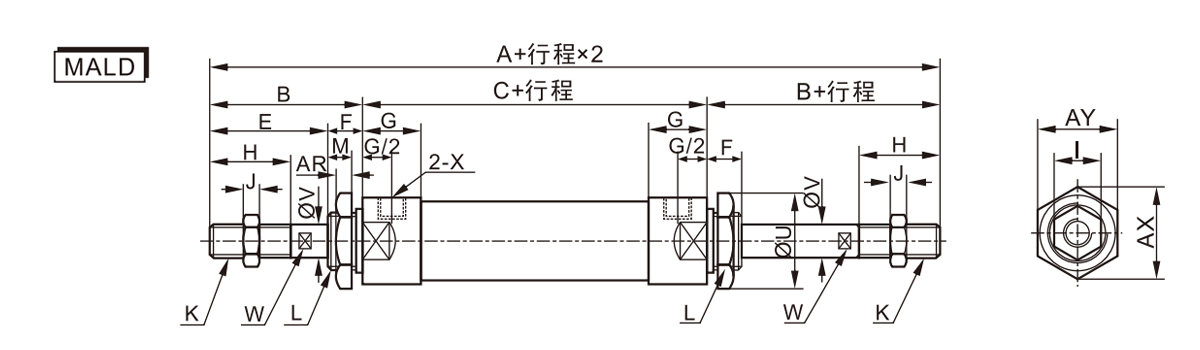

    قطر الاسطوانة / الرمز A B C E F G H I J K L M U V W X AR فأس AY
    20 150 40 70 28 12 16 20 12 6 م8×1.25 م22×1.5 10 29 8 6 بي تي1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 م10×1.25 م22×1.5 12 34 10 8 بي تي1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 م10×1.25 م24×2.0 12 39.5 12 10 بي تي1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 م12×1.25 م30×2.0 12 49.5 16 14 بي تي1/4 9 47 41

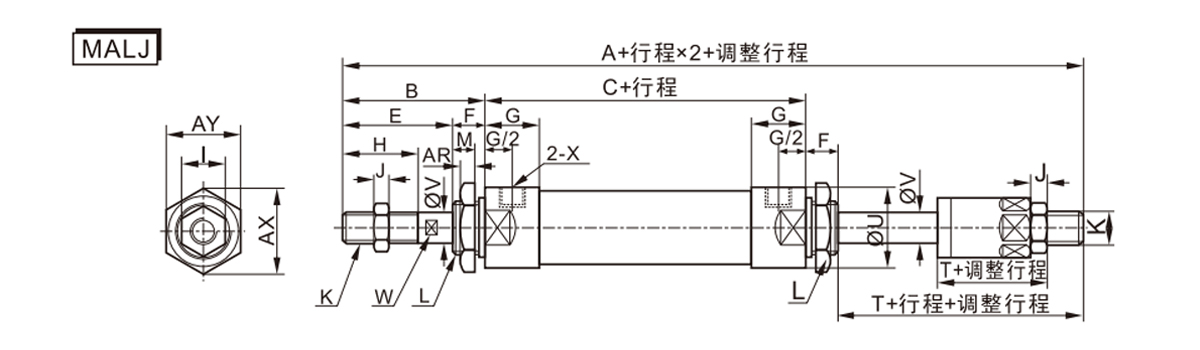

    قطر الاسطوانة / الرمز A B C E F G H I J K L M T U V W X AR فأس AY
    20 147 40 70 28 12 16 20 12 6 م8×1.25 م22×1.5 10 25 29 8 6 بي تي1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 م10×1.25 م22×1.5 12 27 34 10 8 بي تي1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 م10×1.25 م24×2.0 12 27 39.5 12 10 بي تي1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 م12×1.25 م30×2.0 12 28 49.5 16 14 بي تي1/4 9 47 41

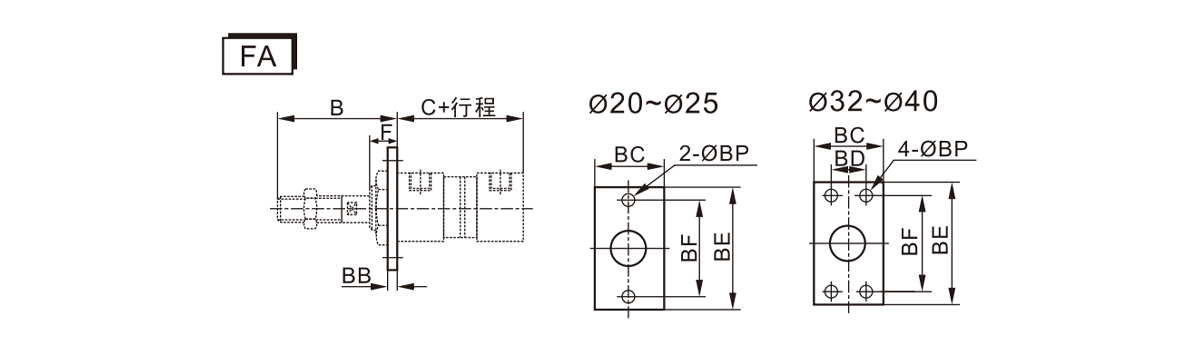

    الرمز B C
    (سلسلة مال)     		ج (سلسلة MSال) ب قبل الميلاد دينار بحريني كن فرنك بلجيكي بي بي F
    تتحمل / السكتة الدماغية 0~50 51~100 101 ~ 150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

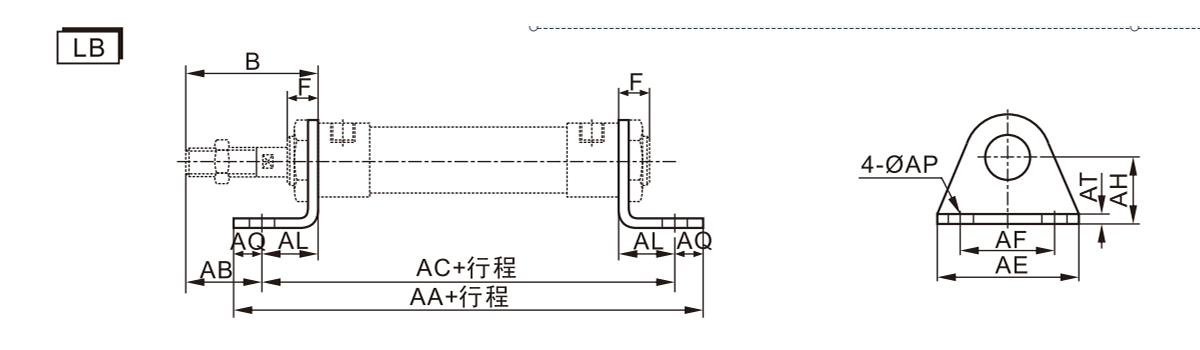

    الرمز B F أأ
    (سلسلة مال)     		أأ(MSAL series) أ.ب تكييف
    (سلسلة مال)     		تكييف(MSAL series) إ بالعربية AL عبد القدير ا ف ب في اه
    تتحمل / السكتة الدماغية 0~50 51~100 101 ~ 150 0~50 51~100 101 ~ 150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

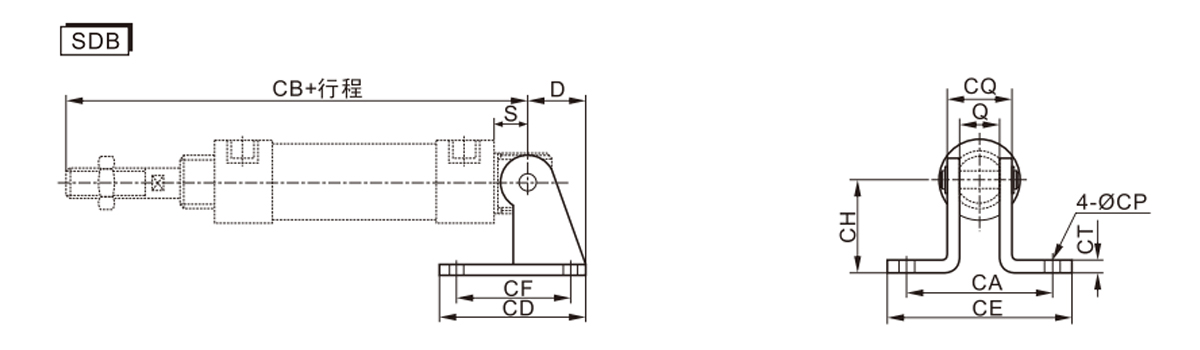

    الرمز D S Q كاليفورنيا سي بي
    (سلسلة مال)     		سي بي(MSAL series) قرص مضغوط م قوات التحالف الفصل ط م سي بي CQ
    تتحمل / السكتة الدماغية 0~50 51~100 101 ~ 150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
