سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة صغيرة / سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل

سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل
  • سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل
  • سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل
  • سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل
اسطوانة صغيرة

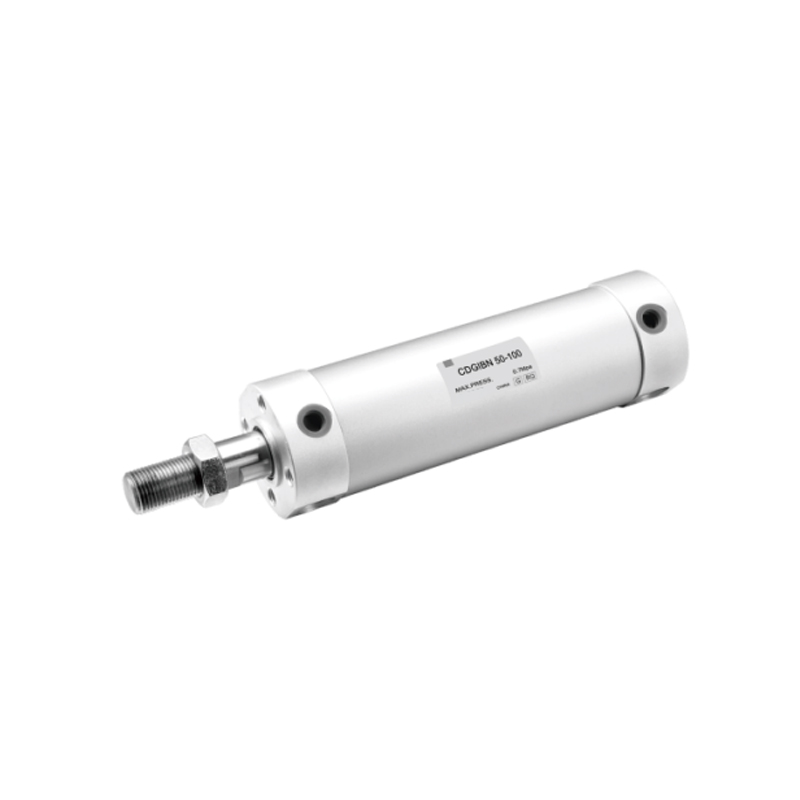

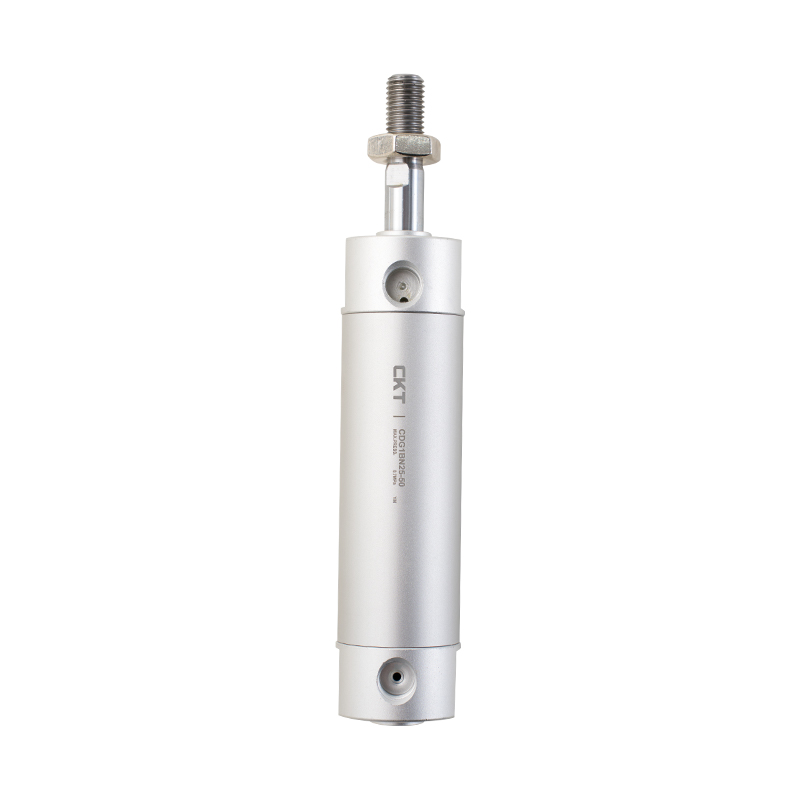

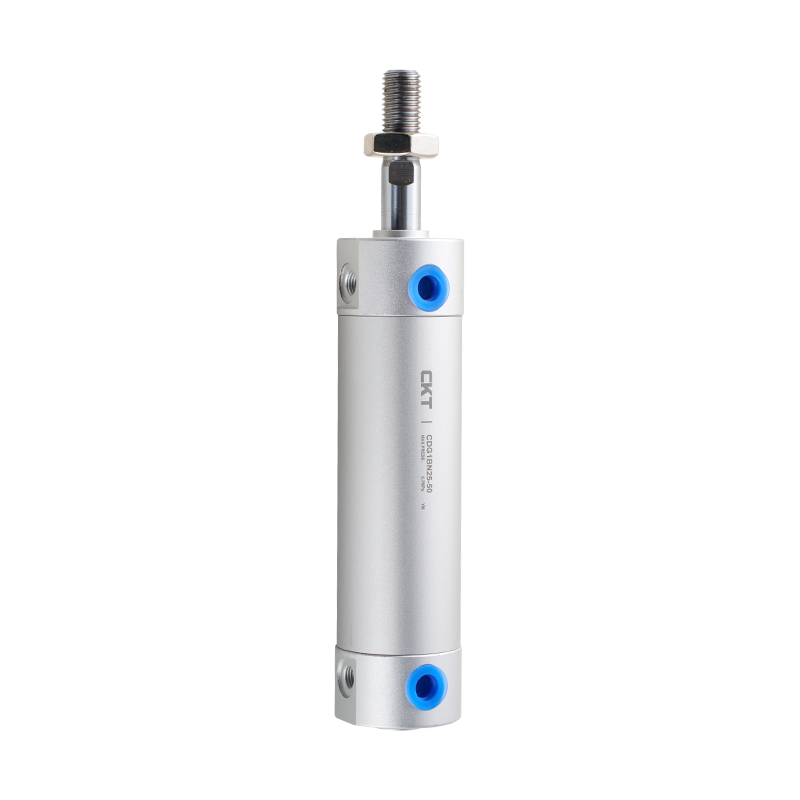

سلسلة CG1 أسطوانة ضوئية أحادية القضيب ومزدوجة التمثيل

1. الأغطية الأمامية والخلفية مجهزة بوسادات ثابتة مضادة للتصادمات لتقليل التأثير العكسي للأسطوانة؛
2. يتم توصيل أسطوانة الأسطوانة والأغطية الأمامية والخلفية بخيوط دقيقة لضمان الختم والاستقرار.
3. الغطاء الأمامي مجهز بمحمل التشحيم الذاتي، ولا يتطلب أي تزييت إضافي؛
4. تتوفر مجموعة متنوعة من نماذج التثبيت للعملاء للاختيار من بينها، وهي مريحة للاستخدام.
5. توجد فتحات تثبيت على جانبي الأغطية الأمامية والخلفية؛
6. أنواع عازلة الهواء والمطاط اختيارية.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة MI
  • قطر الاسطوانة (مم) 20 25 32 40 50 63 80 100
    السوائل المستخدمة الهواء
    وضع التشغيل مزدوج المفعول
    الحد الأقصى لضغط التشغيل 1.0 ميجا باسكال
    الحد الأدنى من ضغط التشغيل 0.05 ميجا باسكال
    درجة الحرارة المحيطة والسوائل المفتاح المغناطيسي: -10 درجة مئوية إلى 60 درجة مئوية
    مفتاح غير مغناطيسي: -10 درجة مئوية إلى 70 درجة مئوية
    سرعة المكبس 50 ~ 1000 مم / ثانية 50 ~ 700 مم / ثانية
    التخزين المؤقت بطانة مطاطية/وسادة هوائية
    التسامح مع طول السكتة الدماغية مم ~1000:(0~1.4)
    ~1200:(0~1.8)     		~1000:(0~1.4)
    ~1500:(0~1.8)
    * التشحيم غير مطلوب
    قطر التوصيل Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *إذا كان التزييت مطلوبًا، استخدم زيت التوربين رقم 1 ISOVG32.

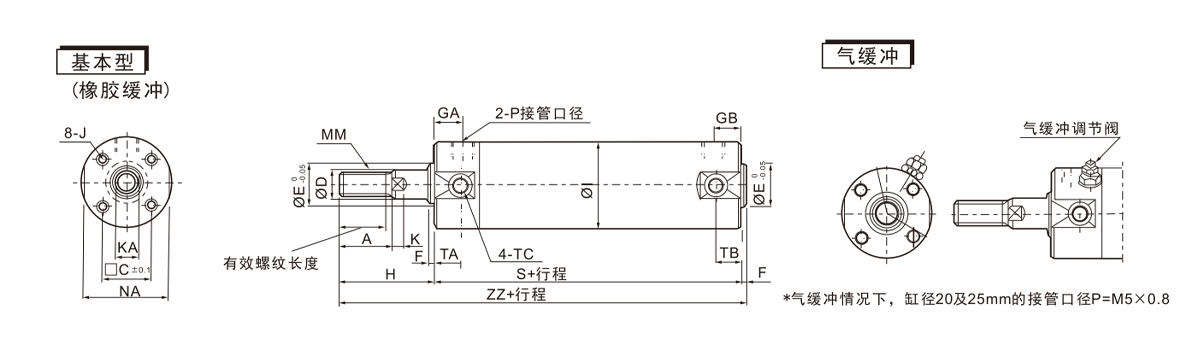

  • قطر الاسطوانة (مم) نطاق السفر (مم) طول الخيط الفعال A □ج التطوير التنظيمي ØE F جا غيغابايت I J K كا مم غير متوفر P S تا السل ح H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0.7 عمق7 4 6 م8×1.25 24 *١/٨ 69 11 11 م5×0.8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 م5×0.8  Deep7.5 5.5 8 م10×1.25 29 *١/٨ 69 11 11 م6×0.75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 م5×0.8  Deep8 5.5 10 م10×1.25 35.5 1/8 71 11 10 م8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1 عمق12 6 14 م14×1.5 44 1/8 78 12 10 م10×1.25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 م8×1.25  Deep16 7 18 م18×1.5 55 1/4 90 13 12 م12×1.25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1.5 عمق16 7 18 م18×1.5 69 1/4 90 13 12 م14×1.5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1.5 عمق22 10 22 م22×1.5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1.75 عمق22 10 26 م26×1.5 100 1/2 108 - - 71 182

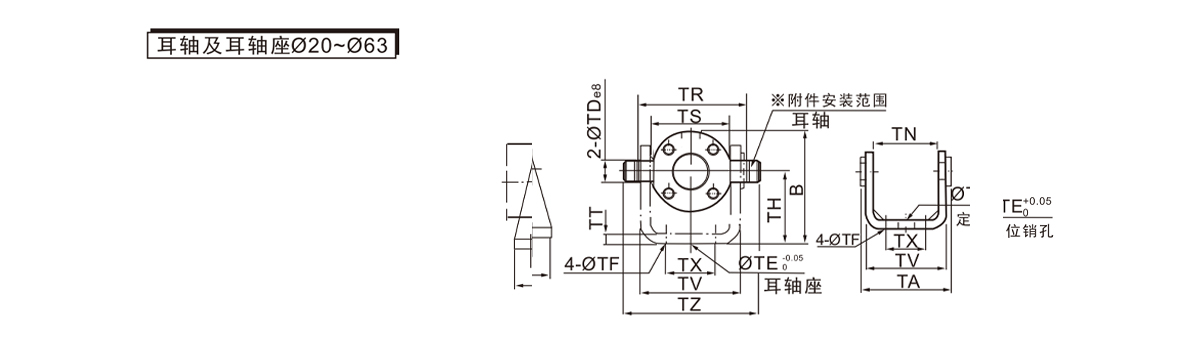

    قطر الاسطوانة (مم) محور الأذن مقعد رمح الأذن
    رقم الجزء ØTDeB رقم الجزء B السل ØTE ØTF ث تر TS تي تي تلفزيون تي دبليو تكساس تي واي TZ
    20 CG-T020 8 -0.025
    -0.047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0.025
    -0.047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0.032
    -0.059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0.032
    -0.059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0.032
    -0.059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0.032
    -0.059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

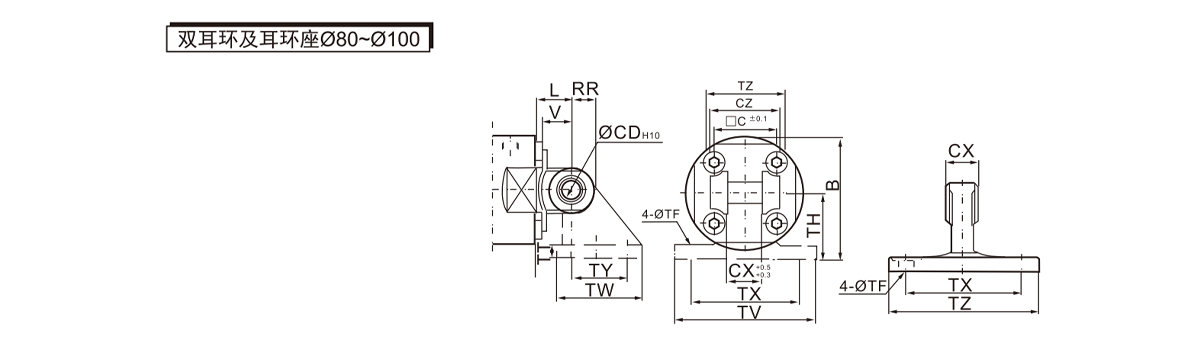

    قطر الاسطوانة (مم) أقراط مزدوجة حامل القرط
    رقم الجزء ØCD  H10 تجربة العملاء تشيكوسلوفاكيا L ر.ر V رقم الجزء ØTF ث تي تي تلفزيون تي دبليو تكساس تي واي TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

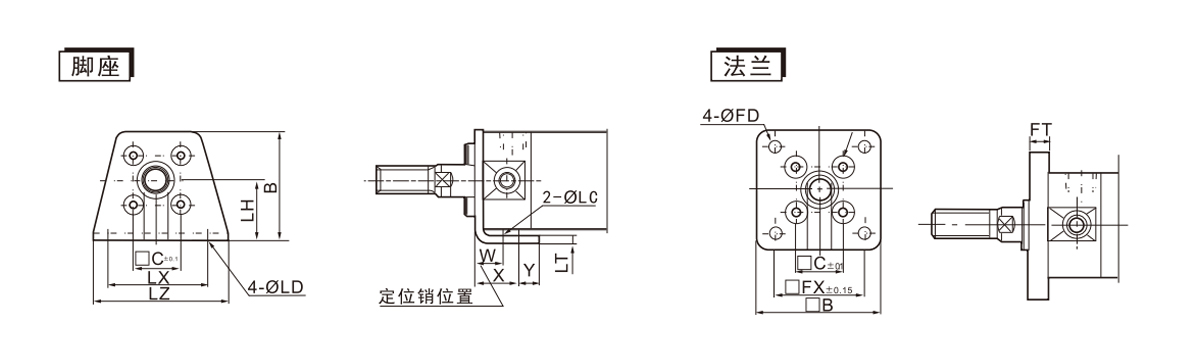

    قطر الاسطوانة (مم) مسند للقدمين شفة
    رقم الجزء ØLC ØLD إل إتش إل تي LX LZ B W X Y رقم الجزء □ب □FX ØFD قدم
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

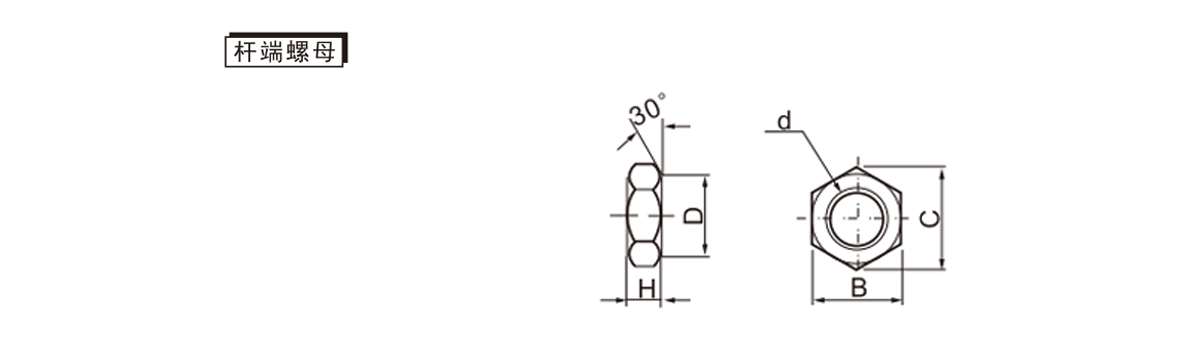

    قطر الاسطوانة (مم) صامولة نهاية القضيب
    رقم الجزء d H B C D
    20 NT-02 م8×1.25 5 13 15 12.5
    2,532 NT-03 م10×1.25 6 17 19.6 16.5
    40 NT-G04 م14×1.5 8 19 (21.9) 18
    5,063 NT-G05 م18×1.5 11 24 (27.7) 23
    80 NT-08 م22×1.5 13 32 (37.0) 31
    100 NT-10 م26×1.5 16 41 (47.3) 39

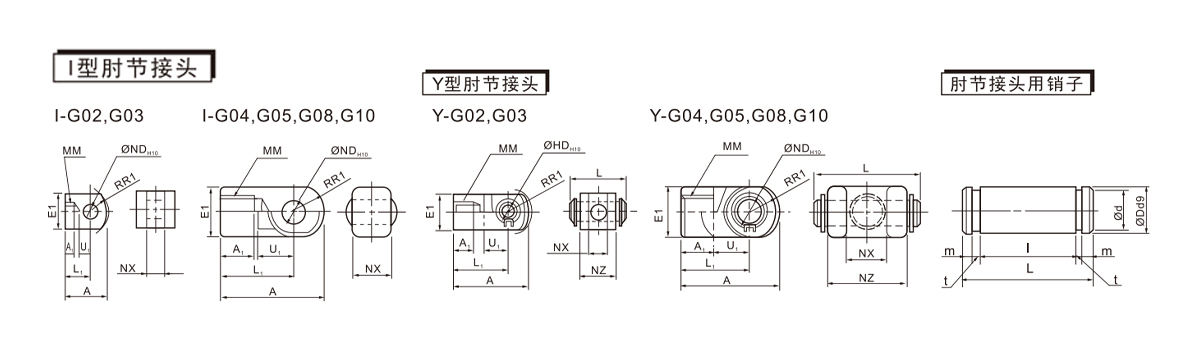

    قطر الاسطوانة (مم) النوع الأول مفصل الكوع موصل مفصل الكوع من النوع Y دبوس مفصل الكوع
    رقم الجزء A أ1 ه1 L1 مم ر.ر1 U1 ND H10 نكس رقم الجزء A أ1 ه1 L1 مم ر.ر1 U1 ND H10 نكس NL L رقم الجزء ØDd9 L التطوير التنظيمي I m t
    20 I-G02 34 8.5 □16 25 م8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 م8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 إي-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 م10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □ 20 30 م10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 إي-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 م14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		Y-G04 42 16 φ20 30 م14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 م18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 φ28 40 م18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 إي-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 م22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		Y-G08 71 23 φ38 50 م22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 السنة-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 م26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		Y-G10 79 24 φ44 55 م26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 السنة-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *المسامير المستخدمة في مفاصل الكوع للأسطوانات Ø80 وØ100 هي نفس المسامير المستخدمة في حلقات الأذن المزدوجة.
