اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة صغيرة / اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA

اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA
  • اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA
  • اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA
اسطوانة صغيرة

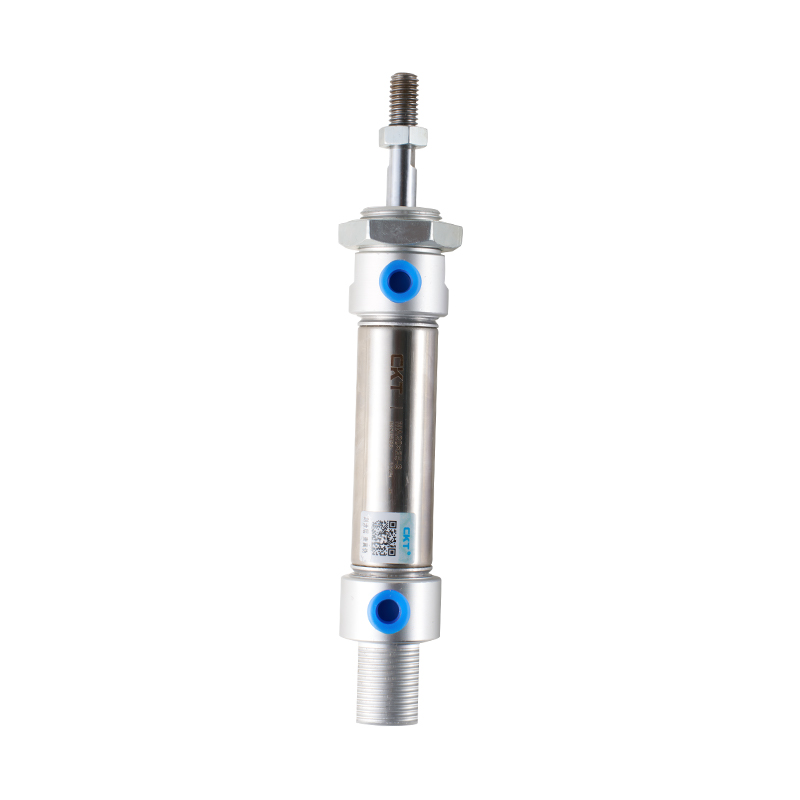

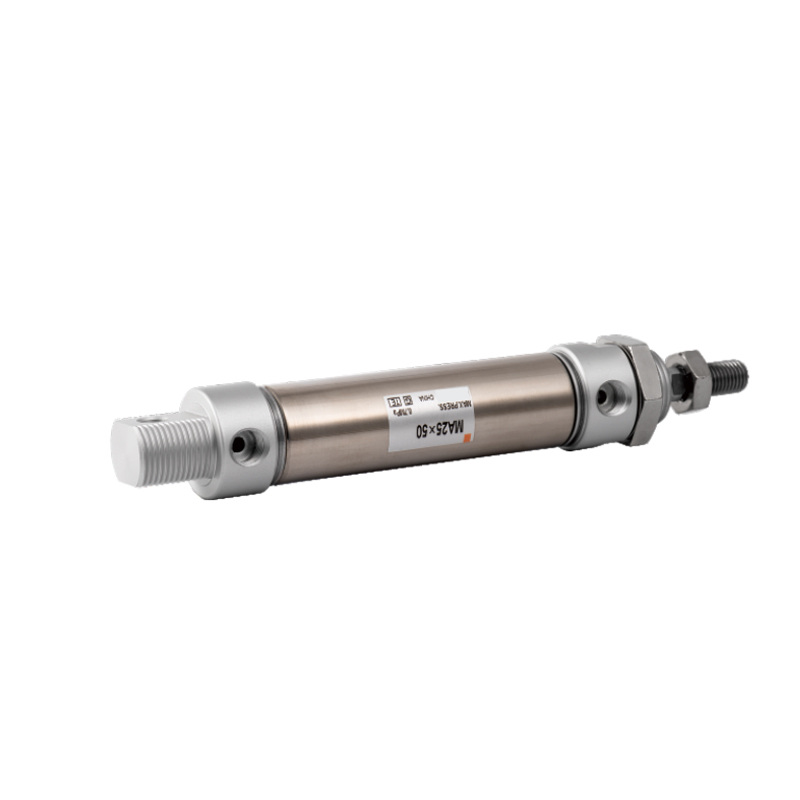

اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA

1. ختم المكبس يعتمد هيكل ختم ثنائي الاتجاه ذو شكل خاص مع حجم صغير ووظيفة تخزين الزيت.
2. الأغطية الأمامية والخلفية مجهزة بوسادات ثابتة مضادة للتصادمات لتقليل التأثير العكسي للأسطوانة.
3. مجموعة متنوعة من أشكال الغطاء الخلفي تجعل تركيب الأسطوانة أكثر ملاءمة.
4. الأغطية الأمامية والخلفية وجسم الأسطوانة الفولاذية المقاومة للصدأ تعتمد هيكلًا متدحرجًا مثبتًا مع اتصال موثوق به؛
5. يعتمد جسم الأسطوانة أنبوبًا من الفولاذ المقاوم للصدأ عالي الدقة مع قوة عالية ومقاومة للتآكل.
6. الأسطوانات ذات المواصفات المختلفة وملحقات تركيب الأسطوانة متاحة للعملاء للاختيار.
7. جميع الأسطوانات في هذه السلسلة مرفقة بالمغناطيس.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:MAL سلسلة سبائك الألومنيوم اسطوانة صغيرة
التالي:أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مفرد)

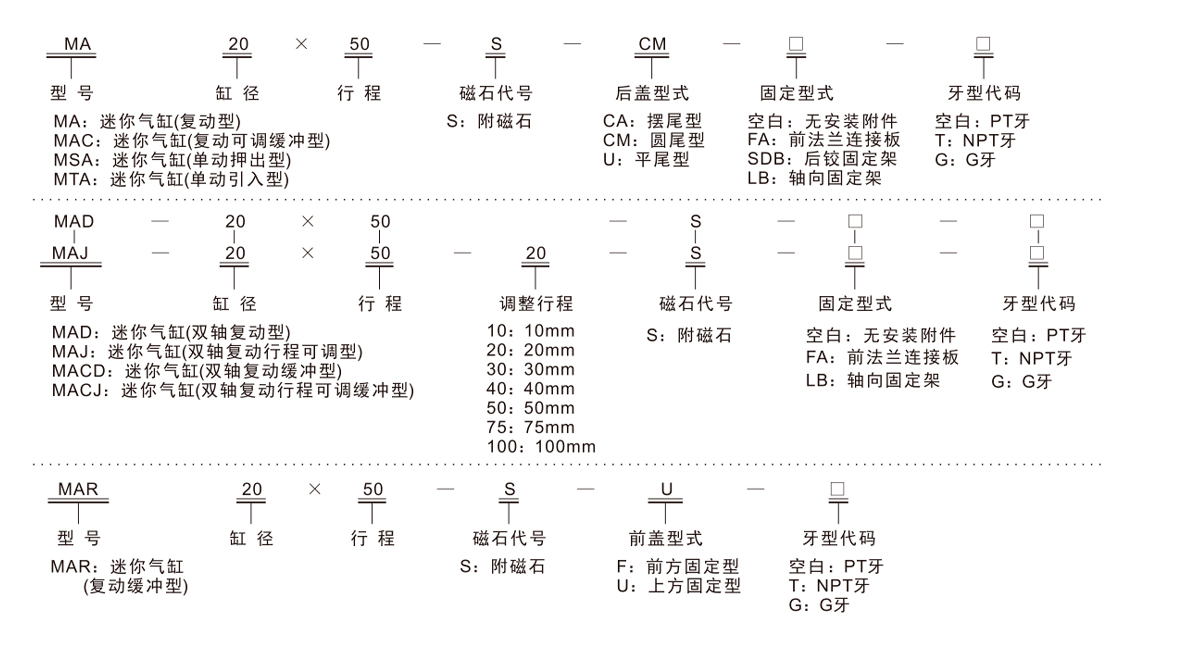

  • القطر الداخلي (مم) 16 20 25 32 40 50 63
    نوع الإجراء MSAI  MTA نوع أحادي الفعل -
    مارس - نوع الترددية
    ماي  ماضي  ماج نوع الترددية -
    ماسي  ماكدي   ماك جي - نوع توسيد مزدوج المفعول
    وسيلة العمل الهواء
    نطاق ضغط التشغيل نوع الترددية 0.1 ~ 1.0MPa (15 ~ 145 رطل لكل بوصة مربعة)
    نوع أحادي الفعل 0.2 ~ 1.0MPa (28 ~ 145 رطل لكل بوصة مربعة)
    مقاومة الضغط مضمونة 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة)
    نطاق درجة حرارة التشغيل درجة مئوية -20~70
    نطاق سرعة التشغيل نوع أحادي الفعل:50~800mm/s
    النوع المتكرر: 30 ~ 800 مم / ثانية
    نطاق تحمل السفر 0~150*10        >150 14
    نوع المخزن المؤقت سلسلة C-MAC، وC-MACD، وC-MACJ: تخزين مؤقت قابل للتعديل؛
    سلسلة أخرى: منصات مضادة للتصادم
    *قطر الاستحواذ م5×0.8 بي تي1/8 بي تي1/4
    *تتوفر أنواع الخيوط NPT وG للاتصال.

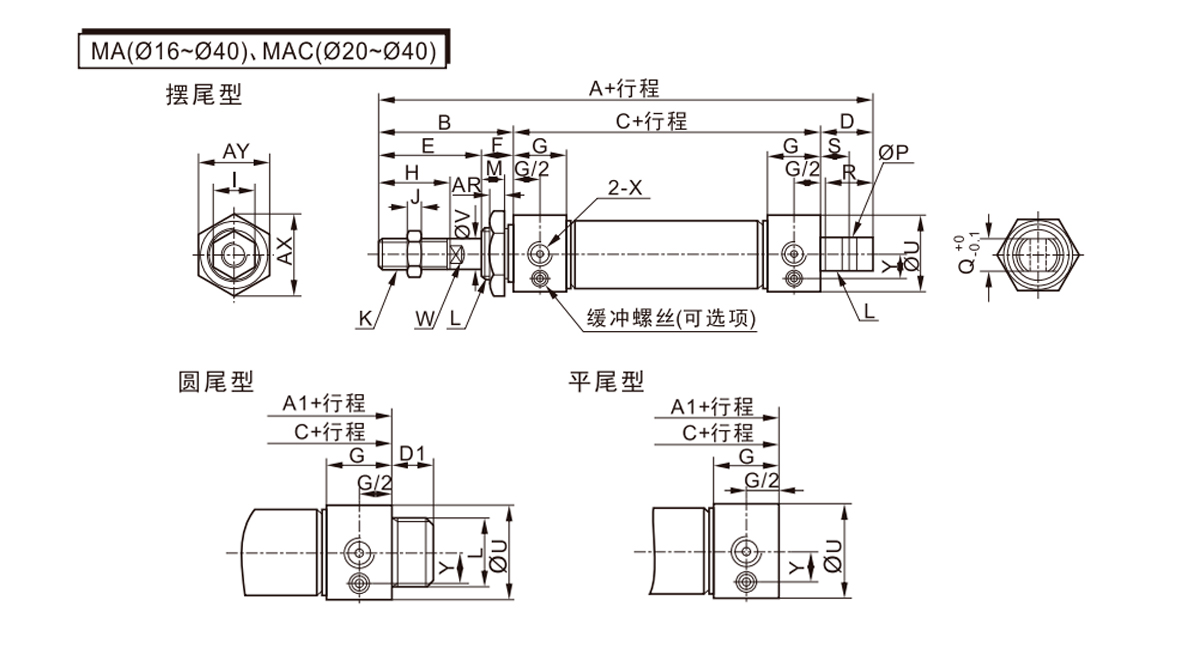

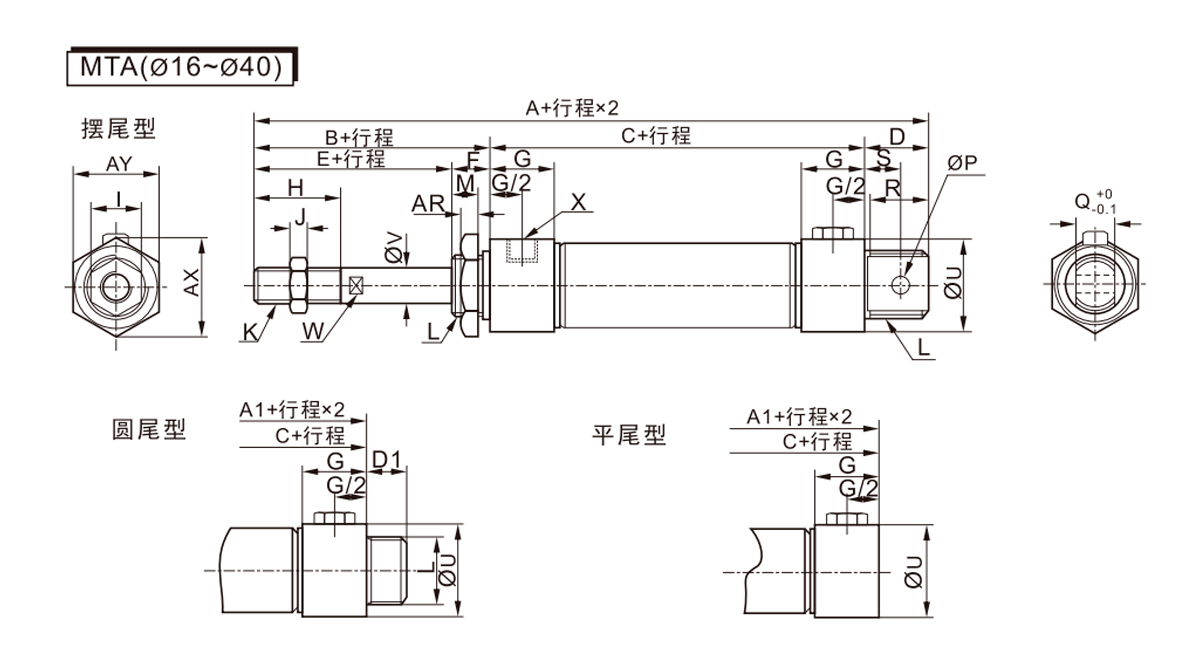

  • القطر الداخلي/الرمز A أ1 B C D د1 E F G H 1 J K L M P Q R S U V W X AR فأس AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 م6×1 م16×1.5 14 6 12 14 9 21 6 8 م5×0.8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 م8×1.25 م22×1.5 10 8 16 19 12 27 8 6 بي تي1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 م10×1.25 م22×1.5 12 8 16 19 12 30 10 8 بي تي1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 م10×1.25 م24×2.0 12 10 16 25 15 35 12 10 بي تي1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 م12×1.25 م30×2.0 12 12 20 25 15 41.6 16 14 بي تي1/8 9 47 41 15

    قطر الاسطوانة / الرمز U V
    50 53 16
    63 67 16

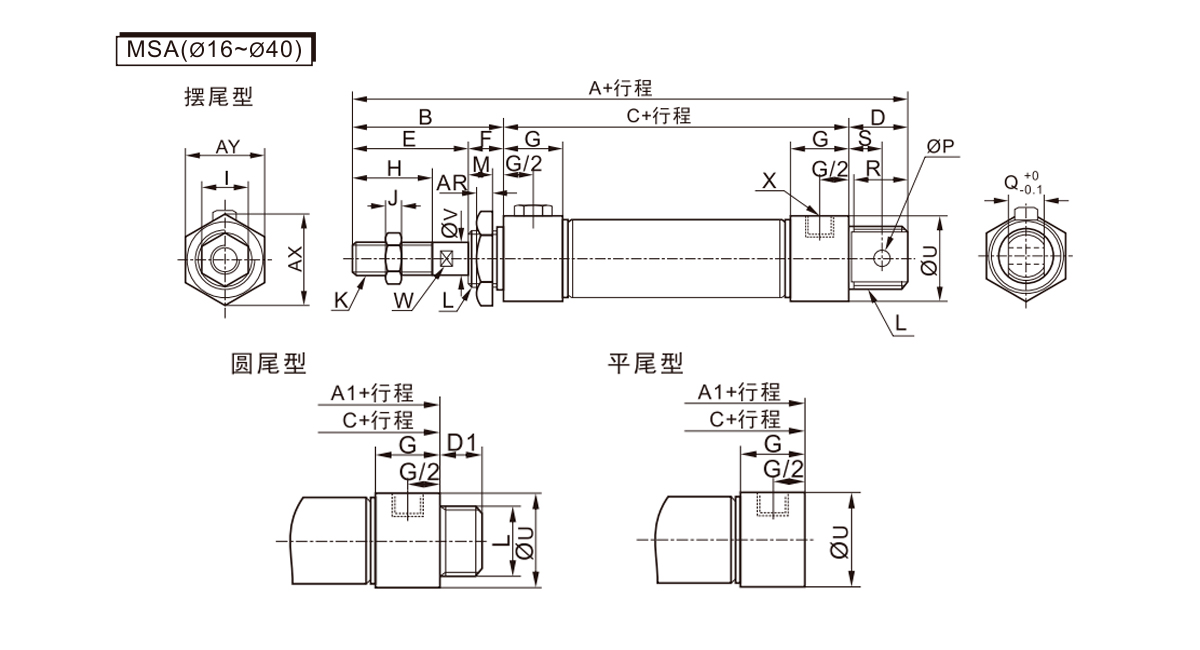

    الرمز A أ1 B C D د1 E F G H I
    القطر الداخلي/السكتة الدماغية ≥50 51-100 ≥101 ≥50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    القطر الداخلي/الرمز J K L M P Q R S U V W X AR فأس AY
    16 5 م6×1 م16×1.5 14 6 12 14 9 21 6 5 م5×0.8 5 25 22
    20 6 م8×1.25 م22×1.5 10 8 16 19 12 27 8 6 بي تي1/8 7 33 29
    25 6 م10×1.25 م22×1.5 12 8 16 19 12 30 10 8 بي تي1/8 7 33 29
    32 6 م10×1.25 م24×2.0 12 10 16 25 15 35 12 10 بي تي1/8 8 37 32
    40 7 م12×1.25 م30×2.0 12 12 20 25 15 41.6 16 14 بي تي1/8 9 47 41

    الرمز A أ1 B C D د1 E F
    القطر الداخلي/السكتة الدماغية ≥25 ≥50 ≥75 ≥100 ≥25 ≥50 ≥75 ≥100 ≥25 ≥50 ≥75 ≥100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    القطر الداخلي/الرمز G H I J K L M P Q R S U V W X AR فأس AY
    16 10 16 10 5 م6×1 م16×1.5 14 6 12 14 9 21 6 5 م5×0.8 6 25 22
    20 16 20 12 6 م8×1.25 م22×1.5 10 8 16 19 12 27 8 6 بي تي1/8 7 33 29
    25 16 22 17 6 م10×1.25 م22×1.5 12 8 16 19 12 30 10 8 بي تي1/8 7 33 29
    32 16 22 17 6 م10×1.25 م24×2.0 12 10 16 25 15 35 12 10 بي تي1/8 8 37 32
    40 16.7 24 17 7 م12×1.25 م30×2.0 12 12 20 25 15 41.6 16 14 بي تي1/8 9 47 41

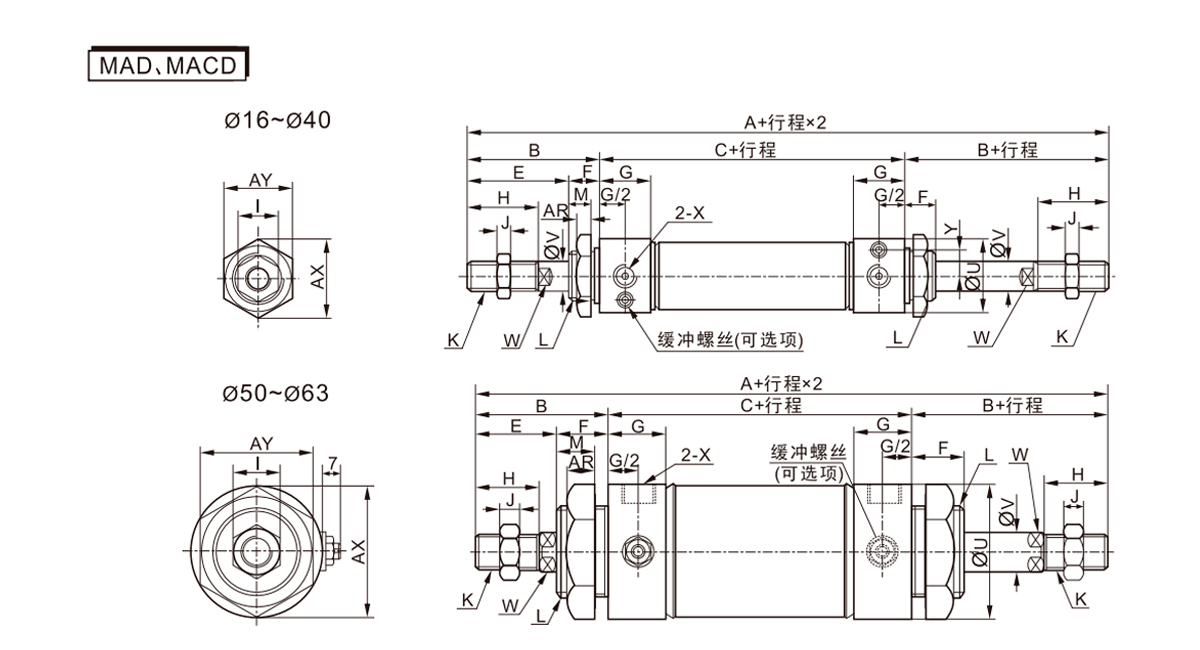

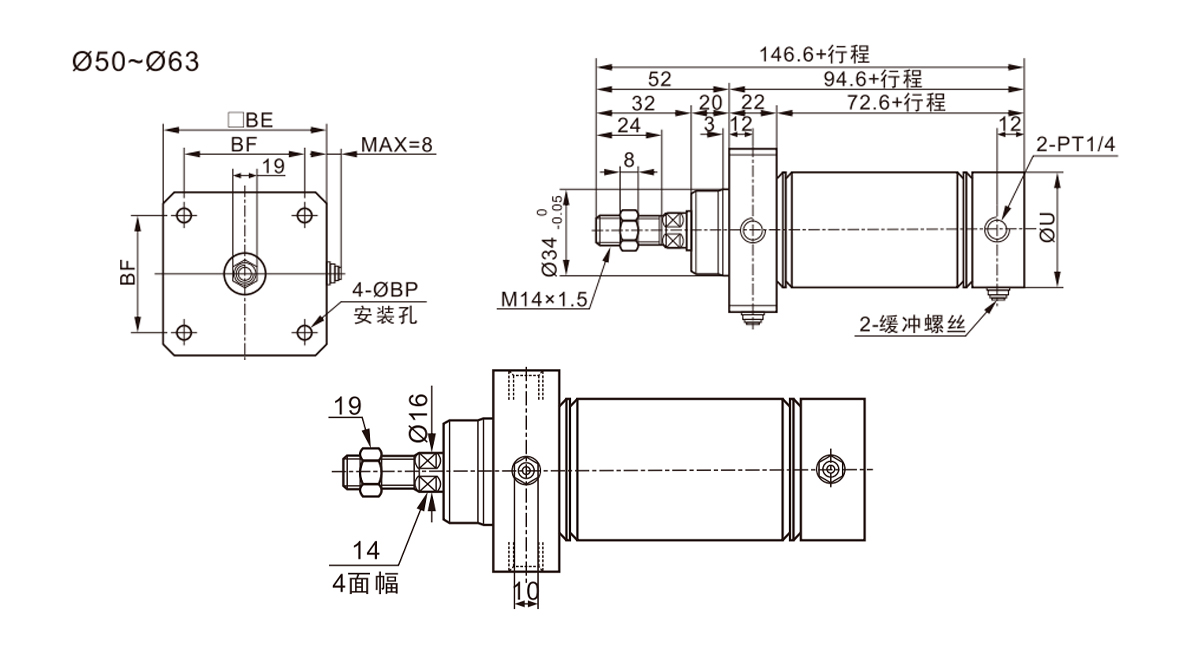

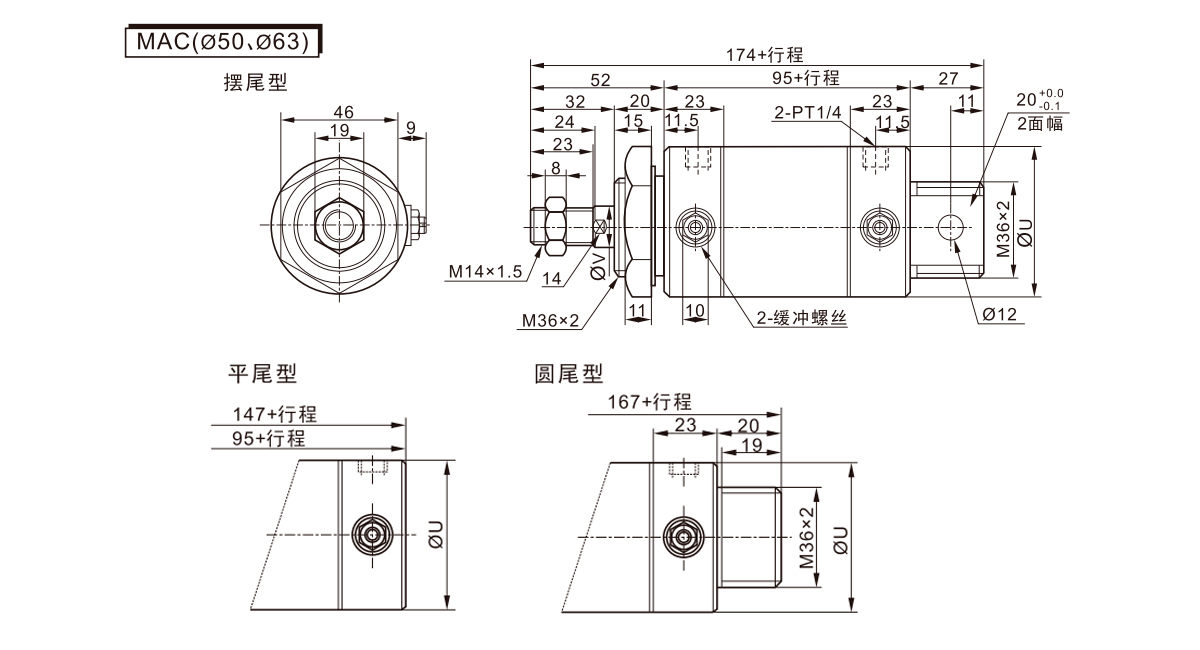

    القطر الداخلي/الرمز A B C E F G H I J K L M U V W X AR فأس AY Y
    16 136 38 60 22 16 10 16 10 5 م6×1 م16×1.5 14 21 6 5 م5×0.8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 م8×1.25 م22×1.5 10 27 8 6 بي تي1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 م10×1.25 م22×1.5 12 30 10 8 بي تي1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 م10×1.25 م24×2.0 12 35 12 10 بي تي1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 م12×1.25 م30×2.0 12 41.6 16 14 بي تي1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 م14×1.5 م36×2.0 15 53 16 14 بي تي1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 م14×1.5 م36×2.0 15 67 16 14 بي تي1/4 11 53 46 -

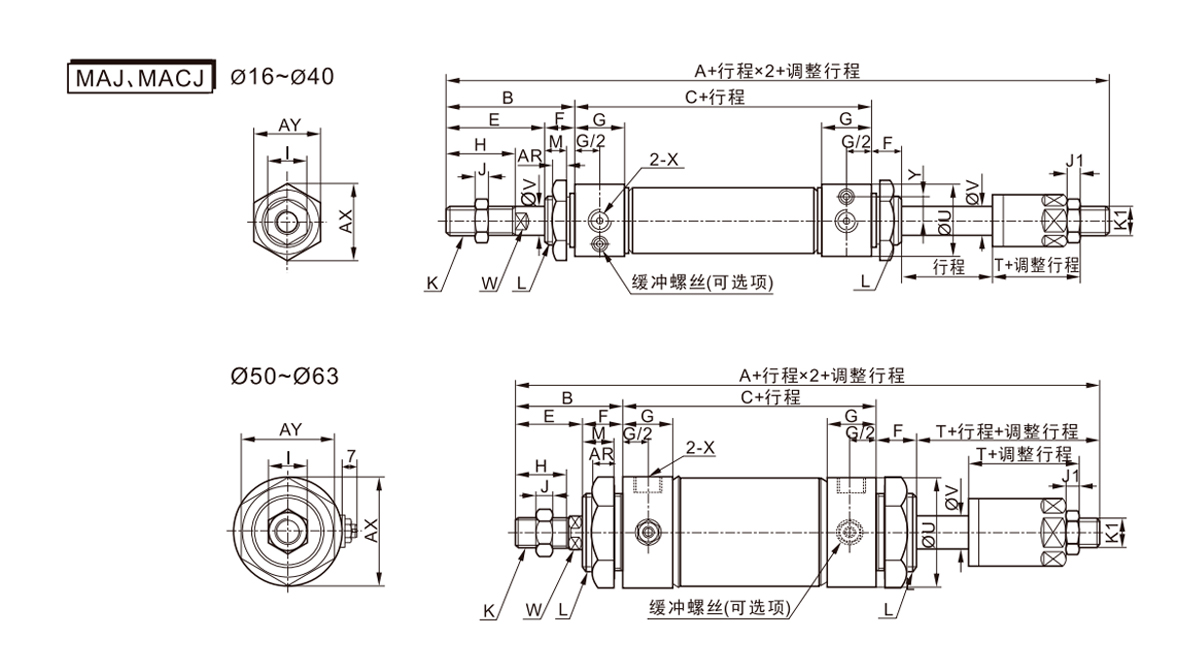

    القطر الداخلي/الرمز A B C E F G H I J J1 K ك1 L M U V W X AR فأس AY Y T
    16 135 38 60 22 16 10 16 10 5 5 م6×1 م6×1 م16×1.5 14 21 6 5 م5×0.8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 م8×1.25 م8×1.25 م22×1.5 10 27 8 6 بي تي1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 م10×1.25 م10×1.25 م22×1.5 12 30 10 8 بي تي1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 م10×1.25 م10×1.25 م24×2.0 12 35 12 10 بي تي1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 م12×1.25 م12×1.25 م30×2.0 12 41.6 16 14 بي تي1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 م14×1.5 م12×1.25 م36×2.0 15 53 16 14 بي تي1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 م14×1.5 م12×1.25 م36×2.0 15 67 16 14 بي تي1/4 11 53 46 - 28

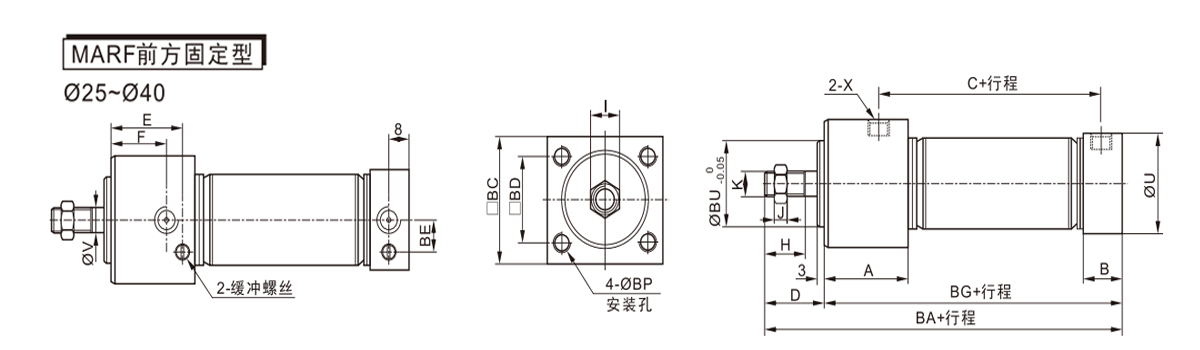

    القطر الداخلي/الرمز A B C D E F G H I J K U V X إ بالعربية ا ف ب اه بكالوريوس كن بي جي بو
    20 29 16 59 31 24 22 12 20 13 5 م8×1.25 27 8 بي تي1/8 33.5 21 Ø9.5
    العمق 6.5
    من خلال الثقب: Ø5.5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 م10×1.25 30 10 بي تي1/8 39 25 Ø11.0
    العمق 7.5
    من خلال الثقب: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 م10×1.25 35 12 بي تي1/8 47 30 Ø14.0
    العمق 10
    من خلال الثقب: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 م14×1.5 41.6 16 بي تي1/8 58.5 38 Ø17.5
    العمق 12.5
    من خلال الثقب: Ø11     		52.3 132.6 15 97.6 32

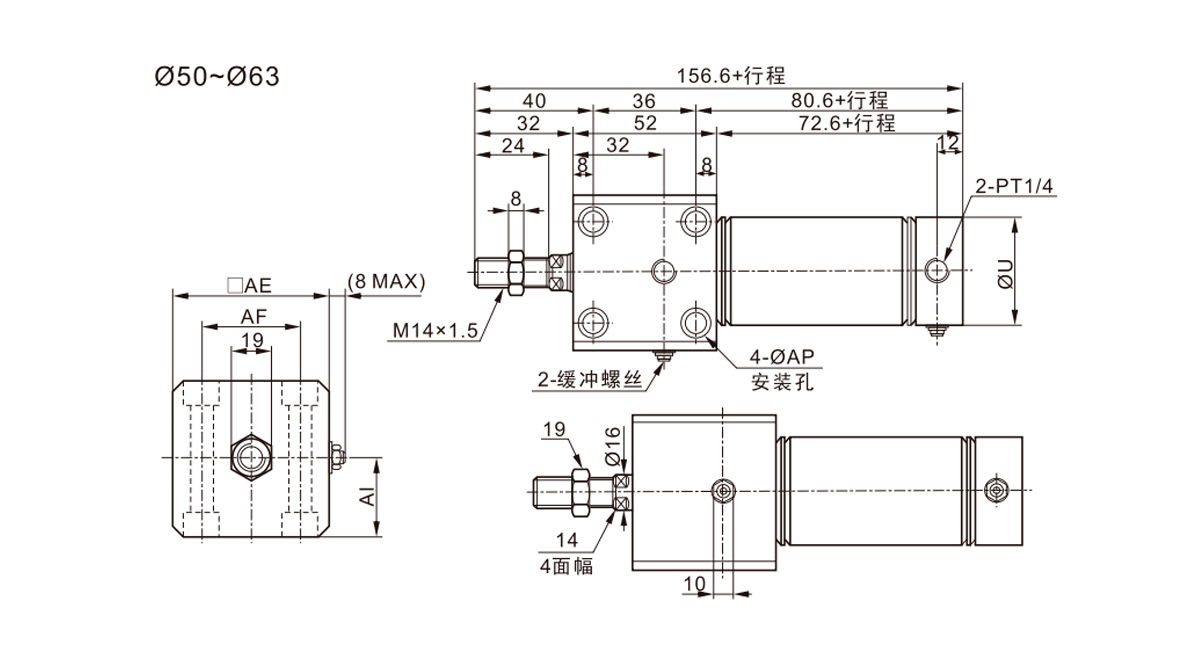

    القطر الداخلي/الرمز U إ بالعربية آل ا ف ب
    50 53 62 44 31 الثنائية: 011.0 د.ب 6.5
    من خلال الثقب: 06.6
    63 67 74 48 37 على الوجهين: Ø14.0 dp 8.5
    من خلال الثقب: Ø9.0

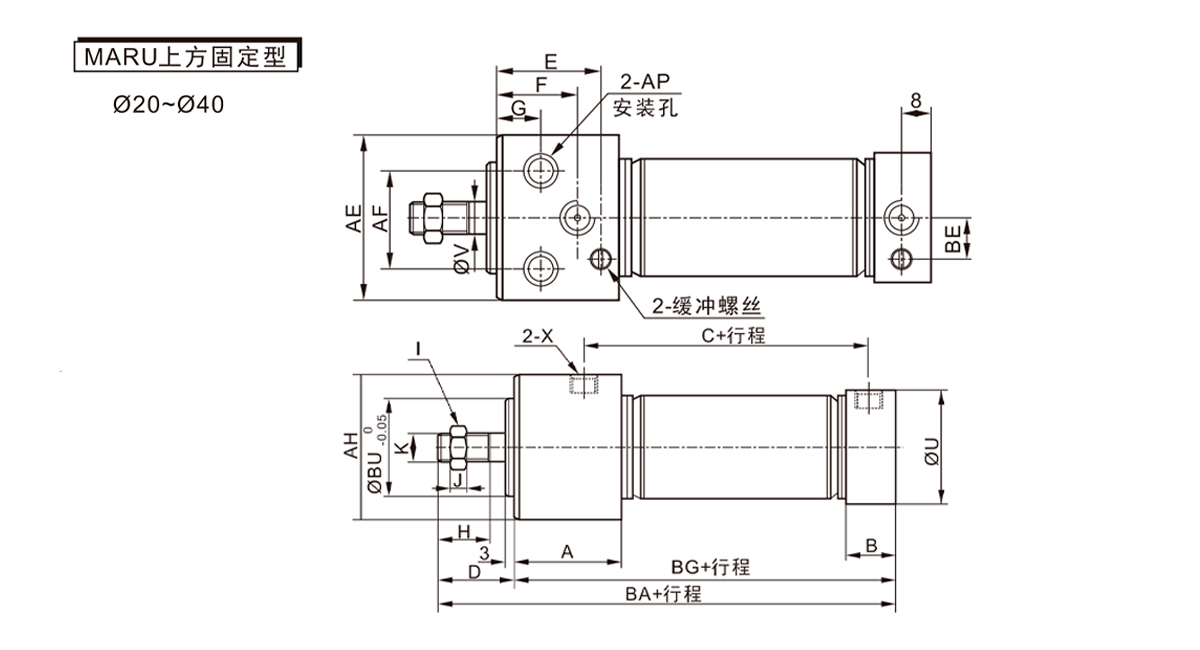

    القطر الداخلي/الرمز A B C D E F H 1 J K U V X بكالوريوس قبل الميلاد دينار بحريني كن بي جي بي بي بو
    20 29 16 59 31 24 22 20 13 5 م8×1.25 27 8 بي تي1/8 120 30.5 22 8.7 89 م8×0.8 عميق9 20
    25 29 16 59 33 24 22 22 17 9 م10×1.25 30 10 بي تي1/8 122 36.5 26 10.2 89 م6×1.0 Deep11 26
    32 29 16 59 33 25 22 22 17 6 م10×1.25 35 12 بي تي1/8 122 42.5 30 12 89 م6×1.0 Deep11 26
    40 37.5 16.6 62 35 31 27 24 19 8 م14×1.5 41.6 16 بي تي1/8 132.6 52.5 36 15 97.6 م8×1.25 Deep14 32

    القطر الداخلي/الرمز U كن فرنك بلجيكي بي بي
    50 53 62 48 6.6
    63 67 74 58 9

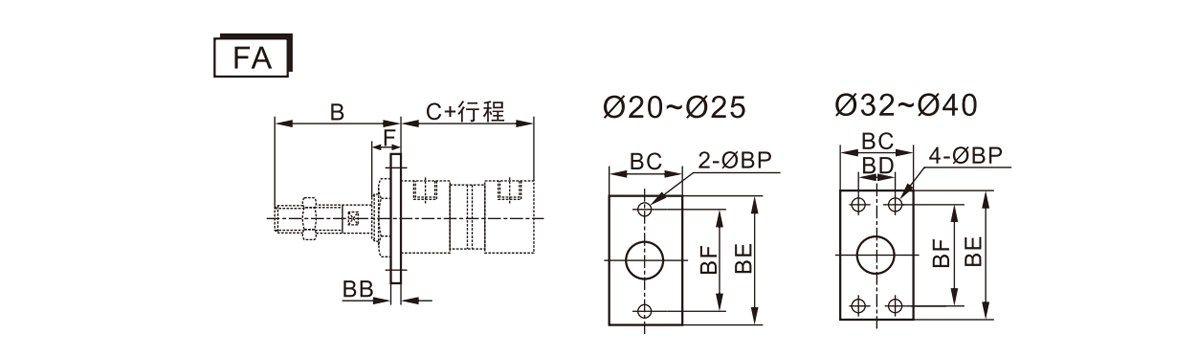

    الرمز B ج (سلسلة أماه) ج (سلسلة MSA) ب قبل الميلاد دينار بحريني كن فرنك بلجيكي بي بي F
    تتحمل / السكتة الدماغية 0~50 51~100 101 ~ 150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

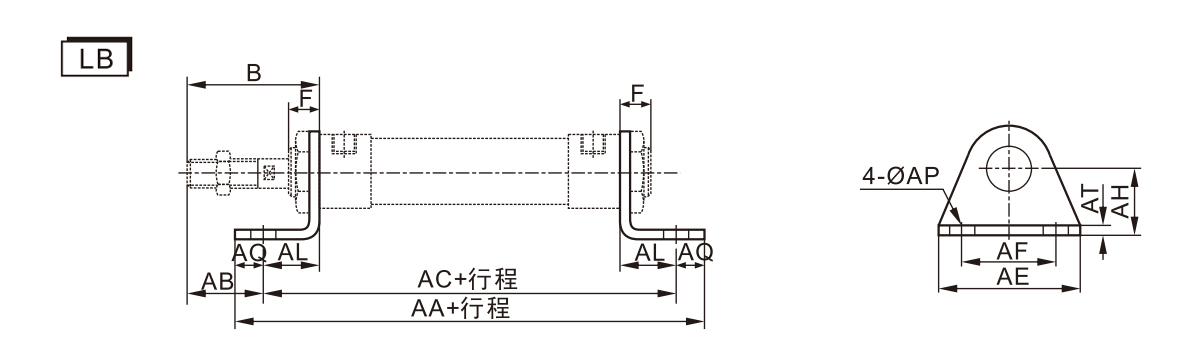

    الرمز B F AA (سلسلة MA) AA (سلسلة MSA) أ.ب التيار المتردد (سلسلة MA) التيار المتردد (سلسلة MSA) إ بالعربية ال عبد القدير ا ف ب في اه
    تتحمل / السكتة الدماغية 0~50 51~100 101 ~ 150 0~50 51~100 101 ~ 150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

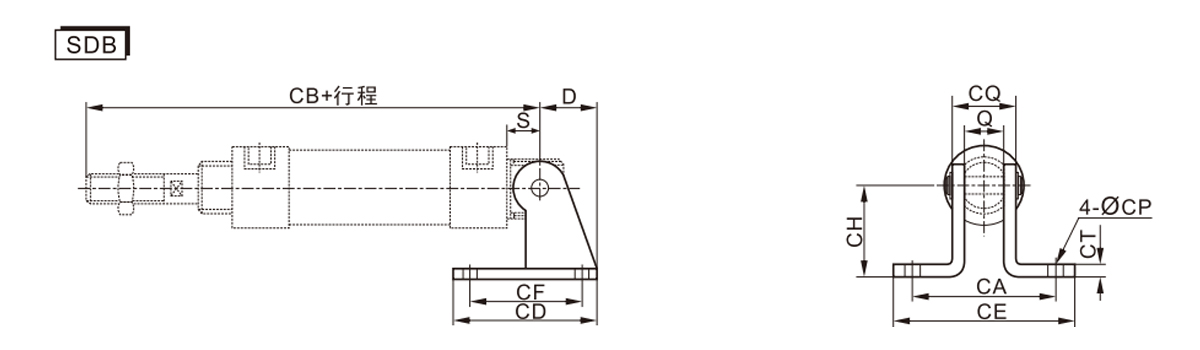

    الرمز D S Q كاليفورنيا CB (سلسلة MA) CB (سلسلة MSA) قرص مضغوط م قوات التحالف الفصل ط م سي بي CQ
    تتحمل / السكتة الدماغية 0~50 51~100 101 ~ 150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
