أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مفرد) الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة صغيرة / أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مفرد)

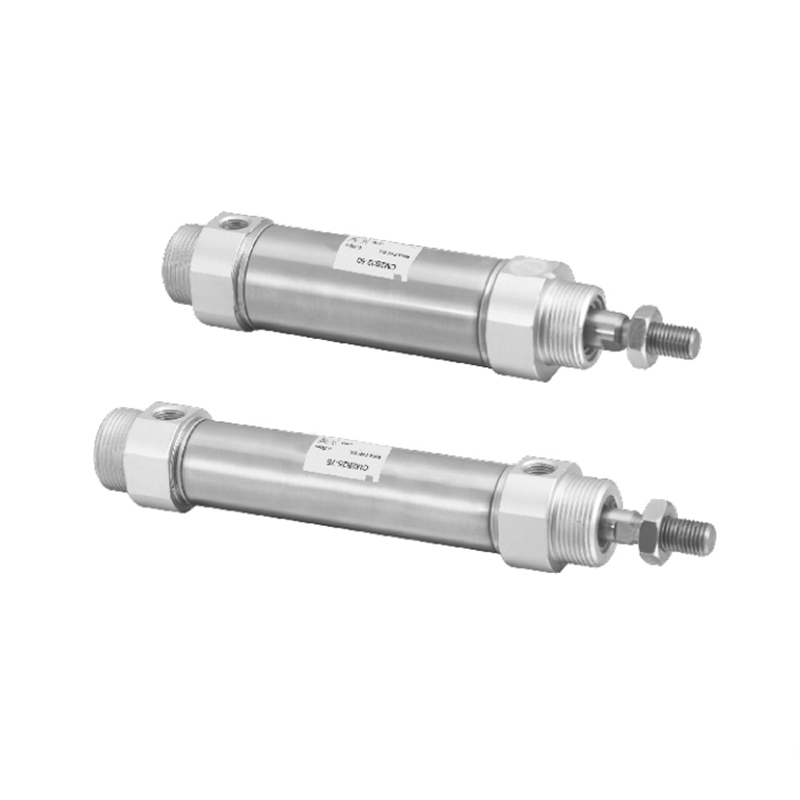

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مفرد)
  • أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مفرد)
اسطوانة صغيرة

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مفرد)

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (أحادية الفعل) عبارة عن أسطوانة صغيرة من الفولاذ المقاوم للصدأ ذات تصميم متطور. إنها تعتمد مبدأ القيادة أحادي الفعل وهي مناسبة بشكل خاص للبيئات النظيفة ذات المساحة المحدودة والمقاومة للتآكل. يعتمد جوهرها على تشغيل وإيقاف وسيط القيادة والنابض المدمج لتحقيق حركة الاتجاه وإعادة الضبط التلقائي لقضيب المكبس.

· يمتد قضيب المكبس عند القيادة، ويعاد ضبط الزنبرك عند إزالة الضغط: عندما يعمل وسيط القيادة على الأسطوانة، فإنه يتغلب على قوة الزنبرك المدمجة ويدفع قضيب المكبس إلى الخارج للقيام بالعمل؛ بمجرد إزالة وسيط القيادة أو انقطاعه، يطلق الزنبرك المضغوط الطاقة المخزنة على الفور، مما يجبر قضيب المكبس على التراجع بشكل ثابت وموثوق إلى الموضع الأولي.
· ينقبض قضيب المكبس عند القيادة، ويمتد الزنبرك عند إزالة الضغط: عندما يعمل وسيط القيادة على الأسطوانة، فإنه يضغط الزنبرك المدمج ويسحب قضيب المكبس إلى الداخل في نفس الوقت؛ بعد إزالة وسيط القيادة أو انقطاعه، تهيمن قوة إعادة ضبط الزنبرك، مما يدفع قضيب المكبس إلى الخارج ويعود إلى الحالة الأصلية الممتدة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:اسطوانات صغيرة من الفولاذ المقاوم للصدأ من سلسلة MA
التالي:أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مزدوج)
  • قطر الاسطوانة (مم) 20 25 32 40
    السوائل المستخدمة الهواء
    وضع التشغيل وحيد المفعول
    الحد الأقصى لضغط التشغيل 1.0 ميجا باسكال
    الحد الأدنى من ضغط التشغيل 0.18 ميجا باسكال (ضغط الزنبرك)، 0.23 ميجا باسكال (امتداد الزنبرك)
    درجة الحرارة المحيطة والسوائل المفتاح غير المغناطيسي: -10 درجة مئوية إلى 70 درجة مئوية، المفتاح المغناطيسي: -10 درجة مئوية إلى 60 درجة مئوية
    سرعة المكبس 50 ~ 750 مم / ثانية
    التخزين المؤقت توسيد مطاطي
    تحمل السكتة الدماغية (مم) 1.4
    0
    * التشحيم غير مطلوب
    قطر التوصيل Rc 1/8 1/8 1/8 1/4
    *إذا كان التزييت مطلوبًا، استخدم زيت التوربين رقم 1 ISOVG32.

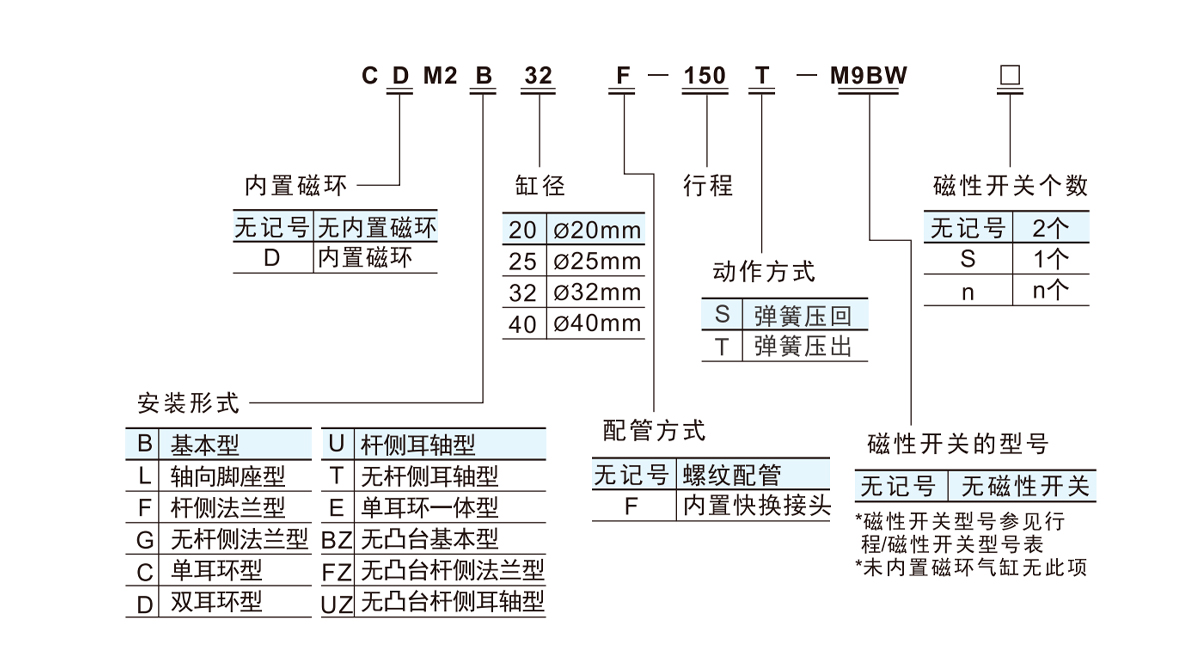

  • طاولة نموذجية للسفر/المفتاح المغناطيسي
    قطر الاسطوانة (مم) السكتة الدماغية القياسية (مم) نموذج المفتاح المغناطيسي   ملاحظة 1) نموذج جزء التثبيت   ملاحظة 2) نموذج الحزام الدائري
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    ملاحظة 1) للحصول على مواصفات وخصائص المفاتيح المغناطيسية، راجع سلسلة المفاتيح المغناطيسية.
    مؤشر طول السلك: لا يوجد مؤشر - 0.5 م، L - 3 م، Z - 5 م
    مثال: M9N، M9NL.
    ملاحظة 2) يجب طلب أجزاء التركيب والأشرطة الحلقية واستخدامها معًا.

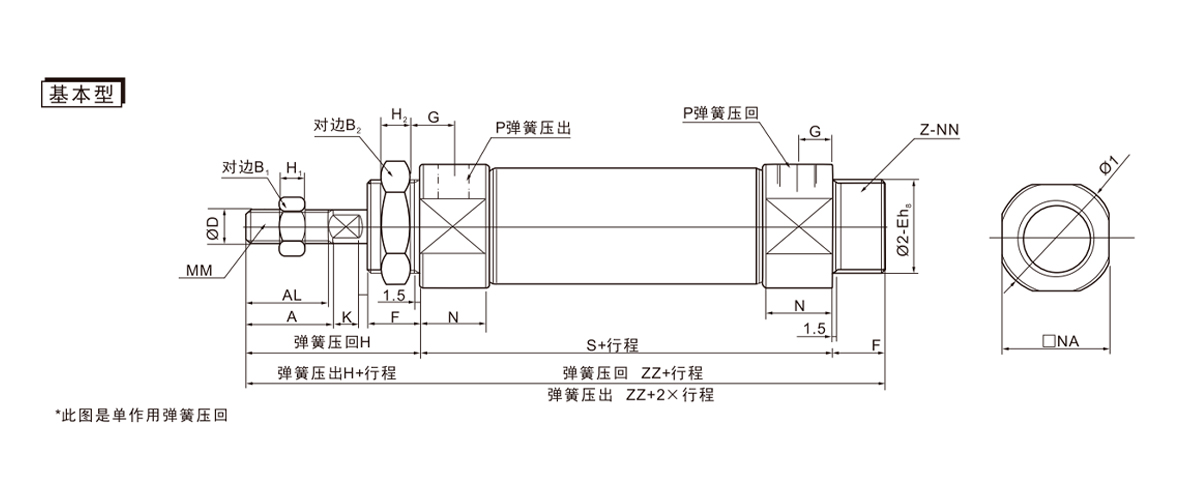

  • قطر الاسطوانة (مم) A ال ب1 ب2 D E F G H H1 H2 I K مم N غير متوفر ن P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 م8×1.25 15 24 م20×1.5 1/8
    -0.033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 م10×1.25 15 30 م26×1.5 1/8
    -0.033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 م10×1.25 15 34.5 م26×1.5 1/8
    -0.033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 م14×1.5 21.5 42.5 م32×2 1/4
    -0.039

    خط سير الرحلة 1~50 51~100 101 ~ 150 151~200 201~250
    قطر الاسطوانة S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

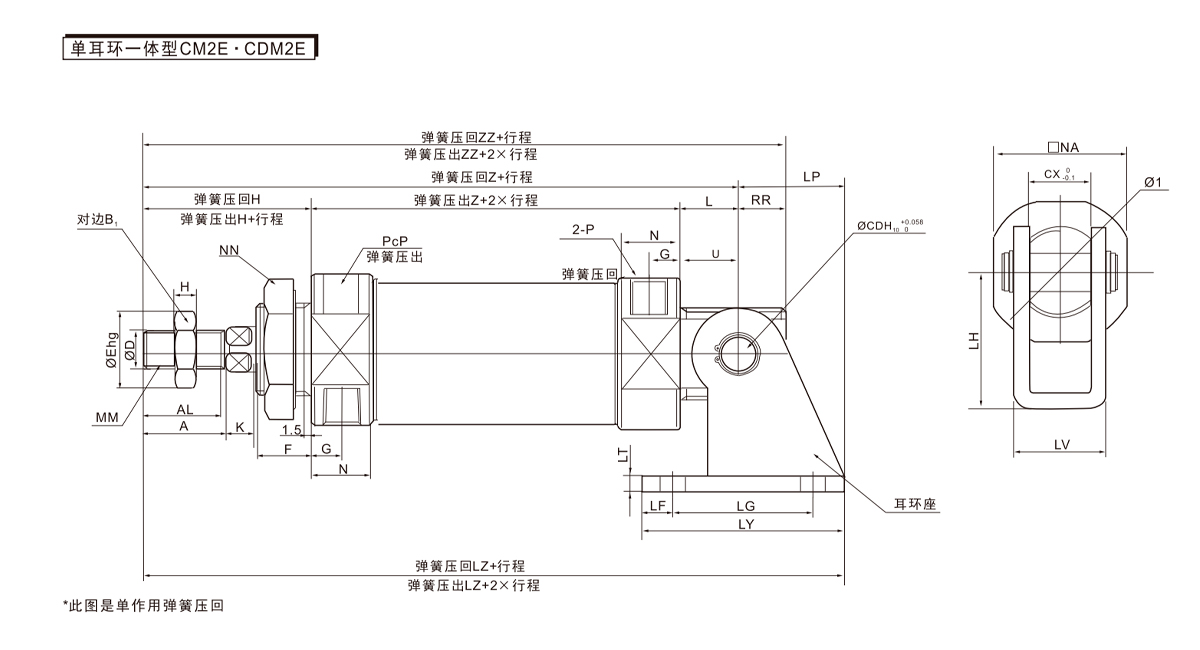

    قطر الاسطوانة (مم) A ال ب1 قرص مضغوط تجربة العملاء D E F G H H1 I K L مم N غير متوفر ن P العلاقات العامة U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 م8×1.25 15 24 م20×1.5 1/8 9 11.5
    -0.033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 م10×1.25 15 30 م26×1.5 1/8 9 11.5
    -0.033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 م10×1.25 15 34.5 م26×1.5 1/8 12 14.5
    -0.033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 م14×1.5 21.5 42.5 م32×2 1/4 12 14.5
    -0.039

    خط سير الرحلة 1~50 51~100 101 ~ 150 151~200 201~250
    قطر الاسطوانة S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    رقم الجزء قطر الاسطوانة (مم) إل دي LF إل جي إل إتش ليرة لبنانية إل تي LV LY 1~50 51~100 101 ~ 150 151~200 201~250
    LZ LZ LZ LZ LZ
    سم-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    سم-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
