أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مزدوج) الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة صغيرة / أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مزدوج)

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مزدوج) أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مزدوج)
  • أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مزدوج)
  • أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مزدوج)
اسطوانة صغيرة

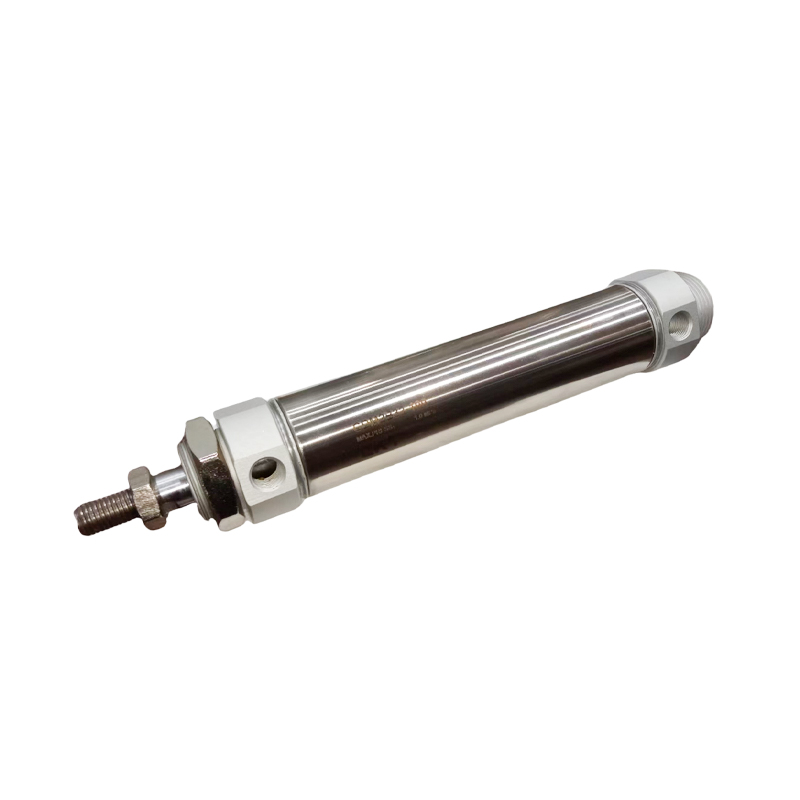

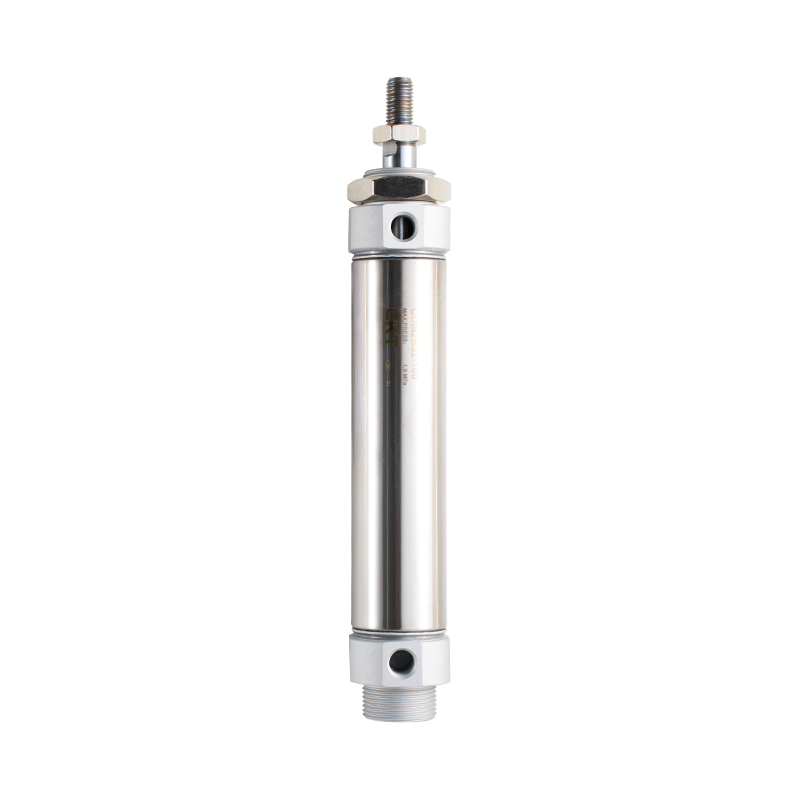

أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مزدوج)

الأسطوانة الصغيرة المصنوعة من الفولاذ المقاوم للصدأ من سلسلة CM2 (مزدوجة الفعل) عبارة عن مشغل مدمج من الفولاذ المقاوم للصدأ مصمم لظروف العمل ذات المساحة المحدودة. لديها قوة دافعة مزدوجة الفعل، مع الأخذ في الاعتبار مقاومة التآكل والقوة الهيكلية، وهي مناسبة لسيناريوهات الأتمتة ذات المتطلبات العالية للمقاومة البيئية والموثوقية.

الميزات الأساسية:
· القدرة على التكيف مع المخزن المؤقت المزدوج: يتوفر حاجز الهواء وعازل الوسادة المطاطية في تكوينات مزدوجة لتلبية متطلبات الكبح النهائي لظروف التحميل المختلفة.
· هيكل خفيف الوزن مقاوم للتآكل: تعمل الأغطية الأمامية والخلفية المصنوعة من الألومنيوم على تقليل الوزن الإجمالي، كما توفر الأسطوانة المصنوعة من الفولاذ المقاوم للصدأ حاجزًا أساسيًا مضادًا للصدأ والتآكل.
· التحمل الأساسي لبيئة التآكل: الحفاظ على التشغيل المستقر في البيئات التي تحتوي على رذاذ ضعيف من الأحماض/القلويات أو الرطوبة أو التعرض للوسائط الكيميائية الخفيفة.
· واجهة التثبيت المعيارية: تدعم مجموعة متنوعة من ملحقات التثبيت القياسية (مثل مرتكزات الدوران، والأقدام، والفلنجات، وما إلى ذلك)، والتي يمكن دمجها بمرونة وفقًا لتخطيط مساحة المعدات.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CM2 (عمل مفرد)
التالي:أسطوانة صغيرة من الفولاذ المقاوم للصدأ من سلسلة CJ2 (عمل مفرد)
  • قطر الاسطوانة (مم) 20 25 32 40
    السوائل المستخدمة الهواء (بدون زيت*)
    وضع التشغيل مزدوج المفعول
    الحد الأقصى لضغط التشغيل 1.0 ميجا باسكال
    الحد الأدنى من ضغط التشغيل 0.05 ميجا باسكال
    درجة الحرارة المحيطة والسوائل المفتاح غير المغناطيسي: -10 درجة مئوية إلى 70 درجة مئوية، المفتاح المغناطيسي: -10 درجة مئوية إلى 60 درجة مئوية
    سرعة المكبس 50 ~ 750 ملم / ثانية
    التخزين المؤقت بطانة مطاطية/وسادة هوائية
    التسامح مع طول السكتة الدماغية (مم) 1.40
    * التشحيم غير مطلوب
    قطر التوصيل (Rc) 1/8 1/8 1/8 1/4
    *إذا كان التزييت مطلوبًا، استخدم زيت التوربين رقم 1 ISOVG32.

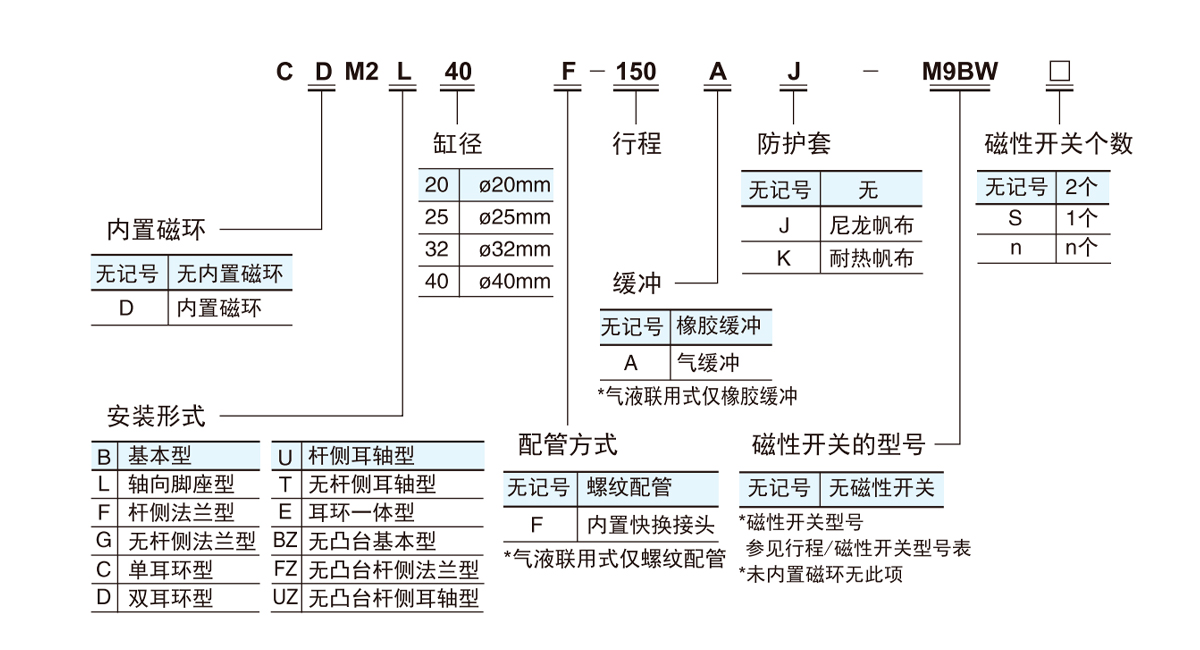

  • طاولة نموذجية للسفر/المفتاح المغناطيسي
    قطر الاسطوانة
    (مم)     		السكتة الدماغية القياسية
    (مم) Note 1     		نموذج المفتاح المغناطيسي الملاحظة 2) نموذج جزء التثبيت  الملاحظة 3 نموذج الحزام الدائري
    20 25,50,75,100,
    125,150,200,
    250,300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    ملاحظة 1) تتوفر خيارات السفر غير القياسية.
    ملاحظة 2) للحصول على مواصفات وخصائص المفاتيح المغناطيسية، راجع سلسلة المفاتيح المغناطيسية.
    علامات طول السلك: بدون علامات - 0.5 م، L - 3 م، Z - 5 م. مثال: M9N، M9NL.
    الملاحظة 3) يجب طلب أجزاء التركيب ونماذج الحزام الحلقي معًا للاستخدام.

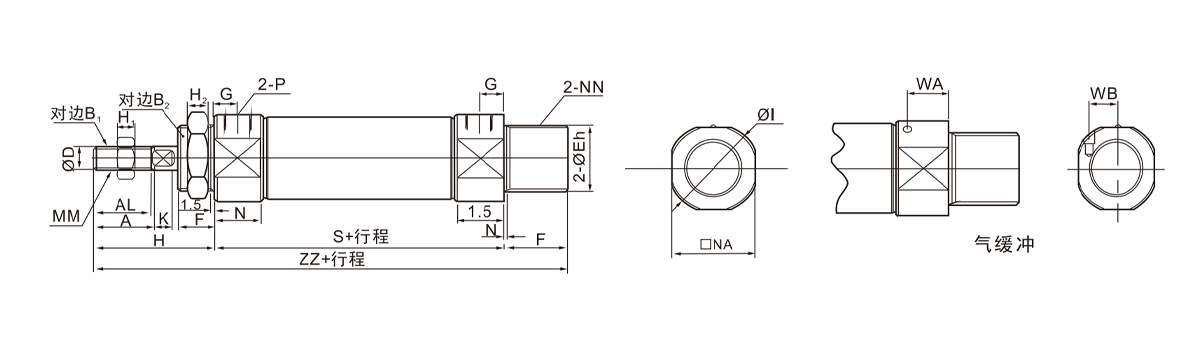

  • قطر الاسطوانة خط سير الرحلة A ال ب1 ب2 D E F G H H1 H2 I K مم N غير متوفر ن P S ZZ وا البنك الدولي
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 م8×1.25 15 24 م20×1.5 1/8 62 116 13 8.5
    -0.033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 م10×1.25 15 30 م26×1.5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 م10×1.25 15 34.5 م26×1.5 1/8 64 122 13 11.5
    -0.033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 م14×1.5 21.5 42.5 م32×2 1/4 88 154 16 15
    -0.039

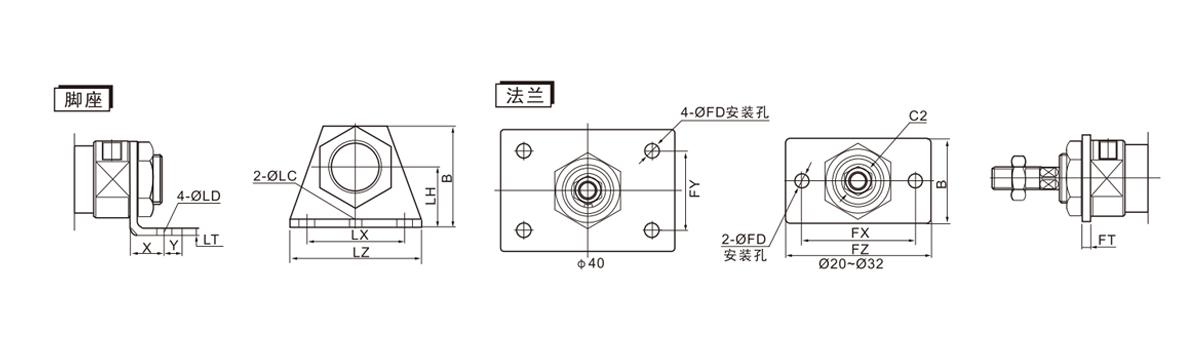

    قطر الاسطوانة المطبق
    (مم)     		مسند للقدمين شفة
    رقم الجزء X Y Øإل دي ØLC LX LZ إل إتش إل تي B رقم الجزء فد السنة المالية الفوركس منطقة حرة ج2 B قدم
    20 سم-L020B 20 8 6.8 4 40 55 25 3.2 40 سم-F020B 7 - 60 75 30 34 4
    25 سم-L025B 20 8 6.8 4 40 55 28 3.2 47 سم-F025B 7 - 60 75 37 40 4
    32 سم-L032B 20 8 6.8 4 40 55 28 3.2 47 سم-F032B 7 - 60 75 37 40 4
    40 سم-L040B 23 10 7 4 55 75 30 3.2 54 سم-F040B 7 36 66 82 47.3 52 5

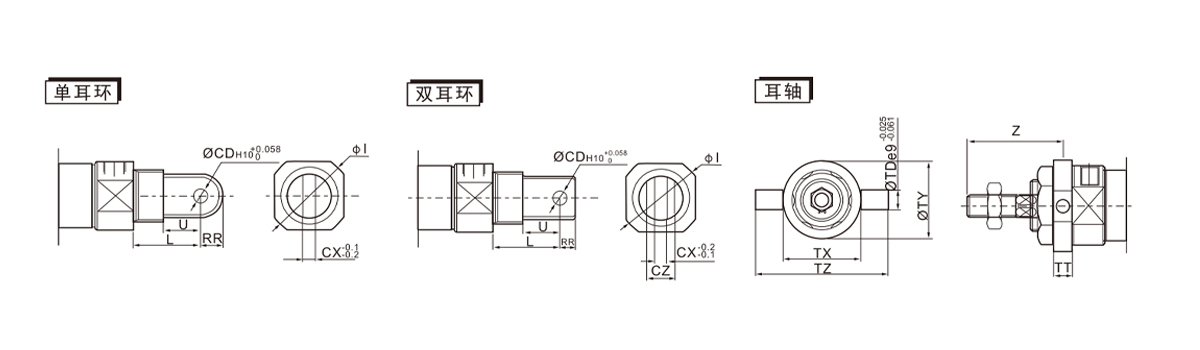

    قطر الاسطوانة المطبق
    (مم)     		حلق واحد أقراط مزدوجة نوع الأذن المحورية
    رقم الجزء L U ر.ر أول Øقرص مضغوط تجربة العملاء رقم الجزء L U ر.ر Øقرص مضغوط تجربة العملاء تشيكوسلوفاكيا أول رقم الجزء تكساس TZ TD تي واي Z تي تي
    20 سم-C020B 30 14 9 28 9 10 سم-D020B 30 14 9 9 10 19 28 سم-T020B 32 52 8 32 36 10
    25 سم-C025B 30 14 9 33.5 9 10 سم-D025B 30 14 9 9 10 19 33.5 سم-T025B 40 60 9 40 40 10
    32 سم-C032B 30 14 9 37.5 9 10 سم-D032B 30 14 9 9 10 19 37.5 سم-T032B 40 60 9 40 40 10
    40 سم-C040B 39 18 11 46.5 10 15 سم-D040B 39 18 11 10 15 30 46.5 سم-T040B 53 77 10 53 44.5 11

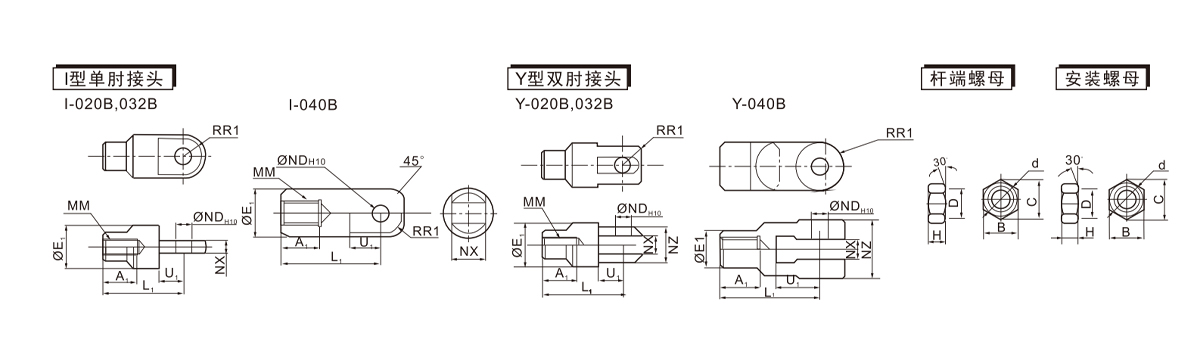

    قطر الاسطوانة المطبق
    (مم)     		النوع الأول مفصل الكوع المفرد مفصل كوع مزدوج من النوع Y صامولة نهاية القضيب تثبيت الجوز.
    رقم الجزء أ1 ه1 L1 مم ØND H10 نكس ر1 U رقم الجزء أ1 ه1 L1 مم ØND نكس نيوزيلندي ر1 U1 رقم الجزء B C d H رقم الجزء B C d H D
    20 1-020ب 16 20 36 م8×1.25 9 0.058 9 -0.1 10 14 Y-020B 16 20 36 م8×1.25 9 9 -0.1 18 5 14 NT-02 13 15 م8×1.25 5 سن-020ب 26 30 م20×15 8 25.5
    0 -0.2 -0.2
    25·30 أنا-032ب 18 20 38 م10×1.25 9 0.058 9 -0.1 10 14 Y-032B 18 20 38 م10×1.25 9 0:0:0 -0.1 18 5 14 NT-03 17 19.6 م10×1.25 6 سن-032ب 32 37 م26×15 8 31.5
    0 -0.2 -0.2
    40 أنا-040ب 22 24 55 م14×15 12 0.070 16 -0.1 15.5 20 Y-040B 22 24 55 م14×15 12 16 0.3 38 13 25 NT-04 22 25.4 م14×1.5 8 سن-040ب 41 47.3 م32×20 10 40.5
    0 -0.3 0.1

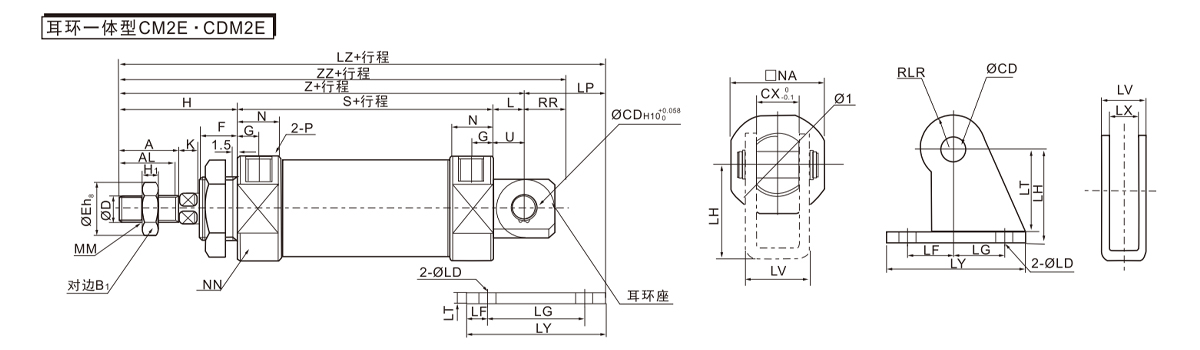

    قطر الاسطوانة المطبق
    (مم)     		خط سير الرحلة A ال ب1 CD تجربة العملاء D E F G H H1 I K L مم N غير متوفر ن P ر.ر S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 م8×1.25 15 24 م20×1.5 1/8 9 62 11.5 115 124
    -0.033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 م10×1.25 15 30 م26×1.5 1/8 9 62 11.5 119 128
    -0.033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 م10×1.25 15 34.5 م26×1.5 1/8 12 64 14.5 124 136
    -0.033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 م14×1.5 21.5 42.5 م32×2 1/4 12 88 14.5 153 165
    -0.039

    حامل القرط
    قطر الاسطوانة المطبق
    (مم)     		رقم الجزء LD LF إل جي إل إتش ليرة لبنانية إل تي LV LY LZ
    20 سم-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 سم-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
