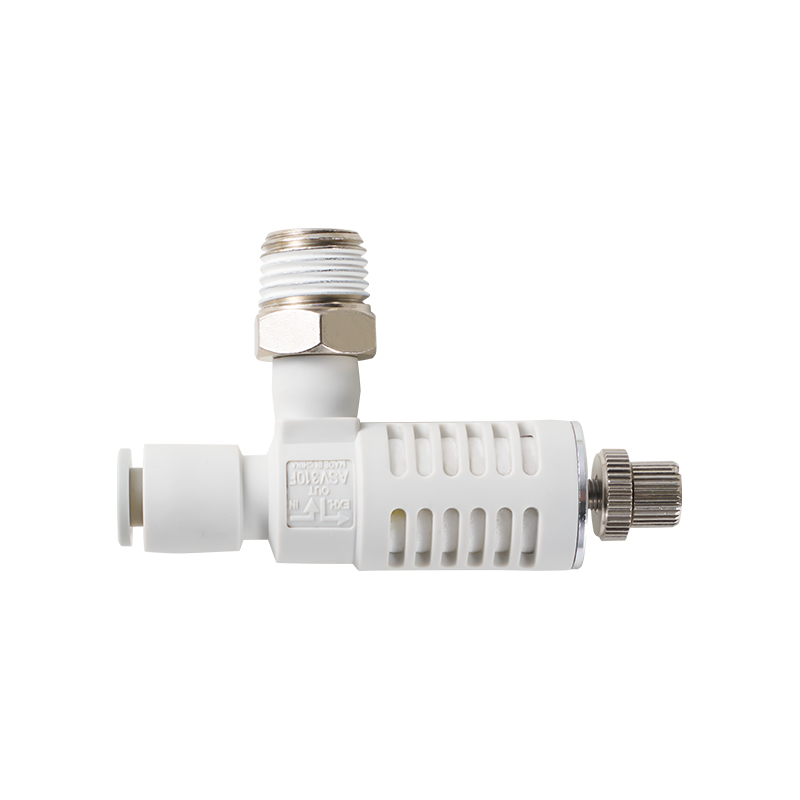

صمام العادم السريع من سلسلة ASV
  • صمام العادم السريع من سلسلة ASV
صمام التحكم في التدفق/صمام الفحص

صمام العادم السريع من سلسلة ASV

صمام العادم السريع من سلسلة ASV هو صمام خاص يستخدم لتسريع عملية العادم للمشغل في النظام الهوائي. فهو يقلل من وقت استجابة إعادة ضبط الأسطوانة أو المكون الهوائي عن طريق تحسين مسار العادم وتحسين الأداء الديناميكي للنظام.

الميزات الأساسية
تحسين مسار العادم

قم بإنشاء قناة منخفضة المقاومة مباشرة إلى الغلاف الجوي لضمان تخفيف ضغط الغاز دون عوائق في التجويف الداخلي للمحرك والقضاء على تأخير العمل الناجم عن الضغط الخلفي.


تصميم وظيفي متكامل

يدمج جسم الصمام الواحد الوظائف المزدوجة لتحويل فرق ضغط السحب والعادم السريع، دون الحاجة إلى دوائر تحكم خارجية معقدة، مما يبسط هيكل النظام.


القدرة على التكيف مع ظروف العمل

يتكيف هيكل التوازن الديناميكي الداخلي مع تقلبات ضغط الهواء ويحافظ على خصائص العادم المستقرة في ظل ظروف التشغيل والتوقف المتكررة أو تغيرات الحمل.


تحسين كفاءة النظام

من خلال تقصير دورة العادم وتقليل وقت الخمول للمعدات، يتم تحسين معدل الدورة وكفاءة استخدام الطاقة للمعدات الهوائية بشكل غير مباشر.


آلية تخفيف الخطأ

قم بالتبديل تلقائيًا إلى وضع العادم عند انقطاع إمداد الهواء لتجنب إزاحة المشغل بشكل لا يمكن السيطرة عليه بسبب الضغط المتبقي.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:صمام فحص سلسلة AK
التالي:صمام التحكم في السرعة من سلسلة ASP مع صمام فحص يعمل بالطيار

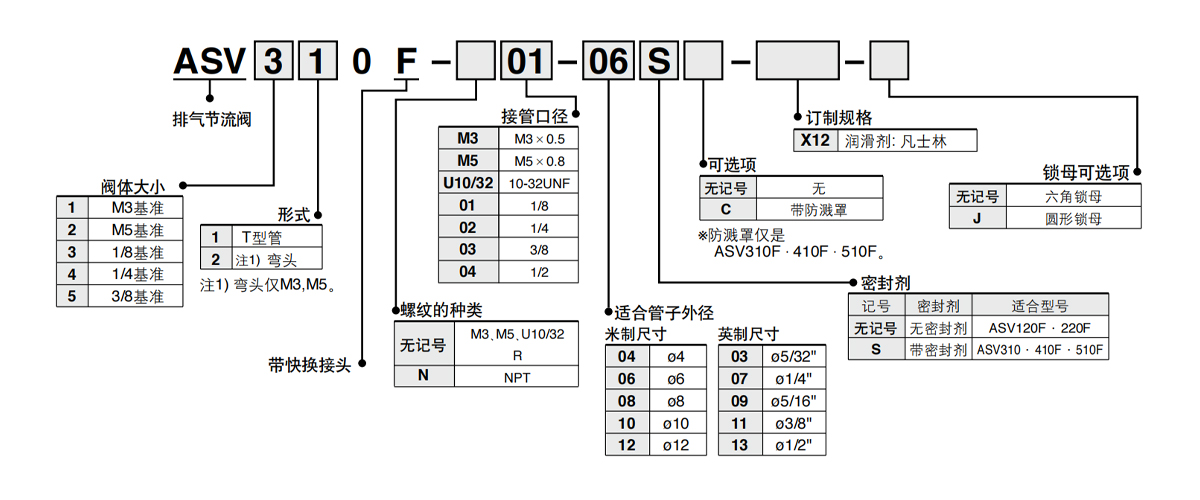

  • نموذج ASV120F ASV220F ASV310F · 410F ASV510F
    السوائل المستخدمة الهواء
    مقاومة الضغط مضمونة 1.5 ميجا باسكال
    الحد الأقصى لضغط التشغيل 1 ميجا باسكال
    الحد الأدنى من ضغط التشغيل 0.1 ميجا باسكال
    درجة الحرارة المحيطة ودرجة حرارة السوائل -5 إلى 60 درجة مئوية (ولكن غير مجمدة)
    الملاحظة 1: مادة الأنابيب المناسبة نايلون، نايلون ناعم، بولي يوريثين
    اختياري الجوز قفل دائري مع واقي من الرذاذ، وجوز قفل دائري
    ملاحظة 1) انتبه إلى أقصى ضغط تشغيل للنايلون الناعم والبولي يوريثين.

    صمام العادم السريع وصمام خنق العادم متكاملان. يمكن استخدامها لمحرك عالي السرعة للأسطوانات.
    ●ما يقرب من ضعفي مساحة المقطع العرضي الفعال (مقارنة بصمامات التحكم في السرعة)
    النماذج المقابلة: ASV310F، 410F، 510F
    ● مزود بكاتم صوت وموصل سريع التغيير
    ● جسم الصمام الراتنجي المقاوم للهب قياسي (مواصفات UL V-0)
    النماذج المقابلة: ASV310F، 410F، 510F
    ● جميع الأجزاء النحاسية مطلية بالنيكل كهربائياً

  • نموذج قطر الاستحواذ مناسبة للقطر الخارجي للأنبوب (مم) تدفق سرعة الصوت dm³/(s ·bar) نسبة الضغط الحرجة
    4 6 8 10 12 5132" 1/4" 5/16" 3/8" 1/2" N-OUT خارج EXH داخل-خارج خارج EXH.
    ASV120F-M3 م3×0.5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 م5×0.8 ● ● 0.26 0.26
    ASV310F-01 ر1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 ر1/4 ● ● 1.4 1.6
    ASV410F-01 ر1/8 ● ● 2.7 2.8
    ASV410F-02 ر1/4 ● ● 2.7 2.8
    ASV410F-03 ر3/8 ● ● 2.7 2.8
    ASV510F-02 ر1/4 ● ● 4.6 5.4
    ASV510F-03 ر3/8 ● ● 5.4 5.8
    ASV510F-04 ر1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 نبت1/2 ● ● 5.4 5.8

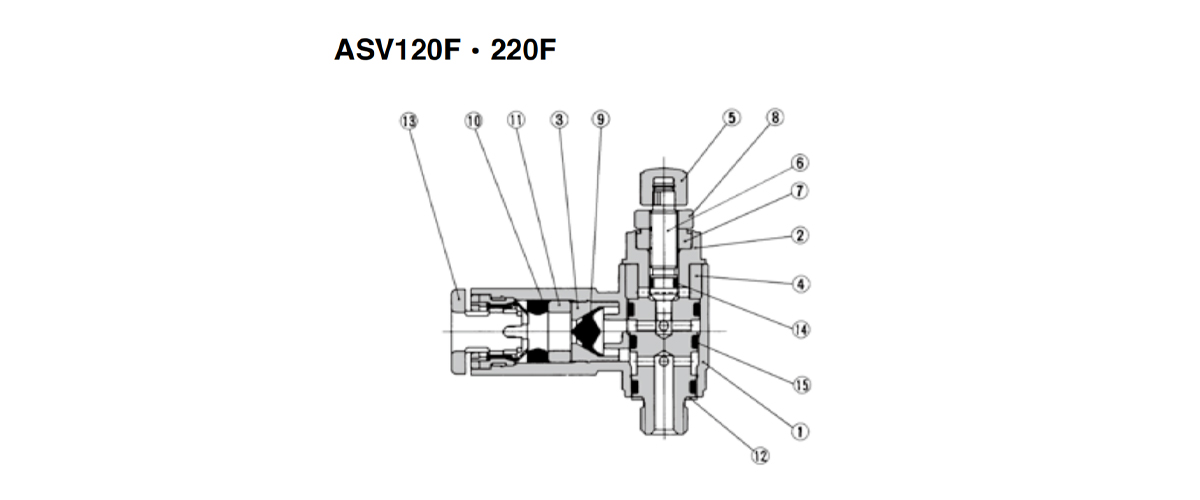

  • الأجزاء المكونة
    رقم اسم الجزء مادة ملاحظة
    1 جسم الصمام أ بت
    2 جسم الصمام ب ملاحظة نحاسية 1) طلاء النيكل بدون كهرباء
    3 حلقة مقعد الصمام النحاس طلاء النيكل بدون كهرباء
    4 مادة إسكات اسفنج بولي فينيل كلوريد
    5 عقارب بت نوع M3: طلاء نحاسي بالنيكل بدون كهرباء
    6 صمام الإبرة النحاس طلاء النيكل بدون كهرباء
    7 صمام الإبرة guide seat النحاس طلاء النيكل بدون كهرباء
    8 قفل الجوز ستيل نوت 3) كرومات الزنك ملاحظة 2)
    9 قلب الصمام هنبر
    10 قطعة الختم نبر
    11 حلقة فاصلة بوم
    12 وسادة الختم الفولاذ المقاوم للصدأ/نبر نوع M3 هو PVC
    13 الافراج عن الأكمام -
    14 يا الدائري نبر
    15 يا الدائري نبر
    ملاحظة 1) M3 type is made of stainless steel.
    ملاحظة 2) Round lock nuts are electroplated with nickel.
    ملاحظة 3) Round lock nuts are made of brass.

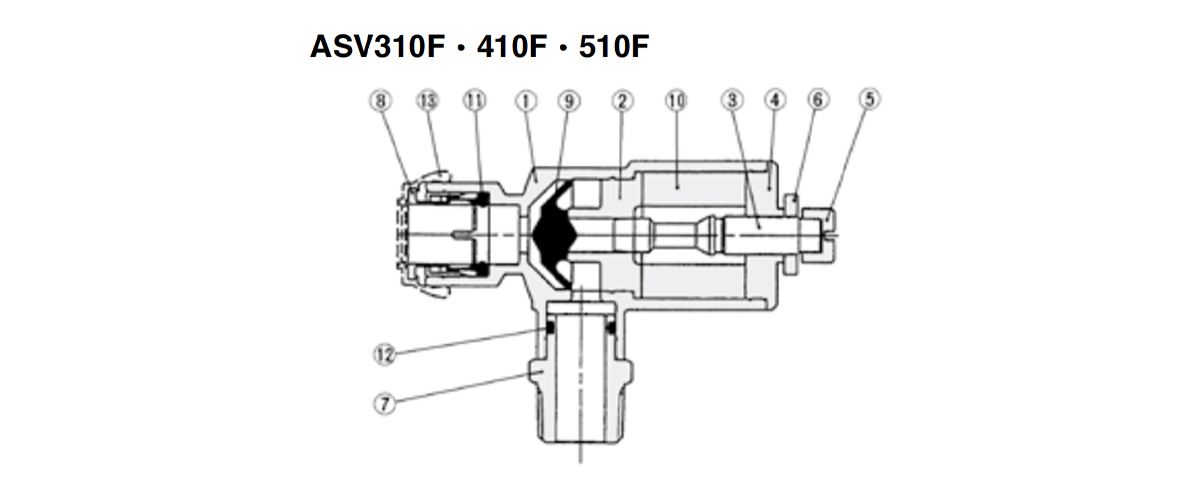

    الأجزاء المكونة
    رقم اسم الجزء مادة ملاحظة
    1 جسم الصمام أ بت UL94V-0
    2 حلقة مقعد الصمام سبائك الألومنيوم معالجة بالكرومات
    3 صمام الإبرة سبائك الألومنيوم طلاء النيكل بدون كهرباء
    4 صمام الإبرة guide seat سبائك الألومنيوم طلاء النيكل بدون كهرباء
    5 عقارب النحاس طلاء النيكل بدون كهرباء
    6 قفل الجوز ستيل نوت 2) كرومات الزنك الملاحظة 1)
    7 مفصل مناسب للضغط النحاس طلاء النيكل بدون كهرباء
    8 الافراج عن الأكمام -
    9 قلب الصمام مطاط البولي يوريثين
    10 مادة خفض الضوضاء اسفنج بولي فينيل كلوريد
    11 قطعة الختم نبر
    12 يا الدائري نبر
    13 الغلاف مثبطات اللهب CR UL94V-0
    ملاحظة 1) Round lock nuts are electroplated with nickel.
    ملاحظة 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

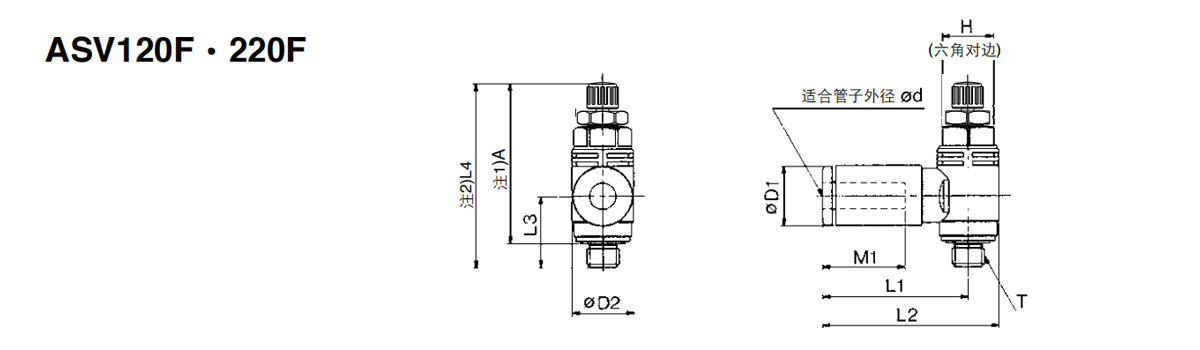

    الأبعاد المترية
    نموذج مناسبة للقطر الخارجي للأنبوب د T H د1 د2 L1 L2 L3 L4 ※أ م1 الجودة
    g
    ماكس. دقيقة. ماكس. دقيقة.
    ASV120F-M3-04 4 م3×0.5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 م5×0.8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 م5×0.8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    ملاحظة 1) Reference dimensions after screwing in M thread
    ملاحظة 2) L4 is the reference dimension.

    الأبعاد الإمبراطورية
    نموذج مناسبة للقطر الخارجي للأنبوب د T H د1 د2 L1 L2 L3 L4 ※أ م1 الجودة
    g
    ماكس. دقيقة. ماكس. دقيقة.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    ملاحظة 1) Reference dimensions after screwing in U10/32 thread.
    ملاحظة 2) L4 is the reference dimension.

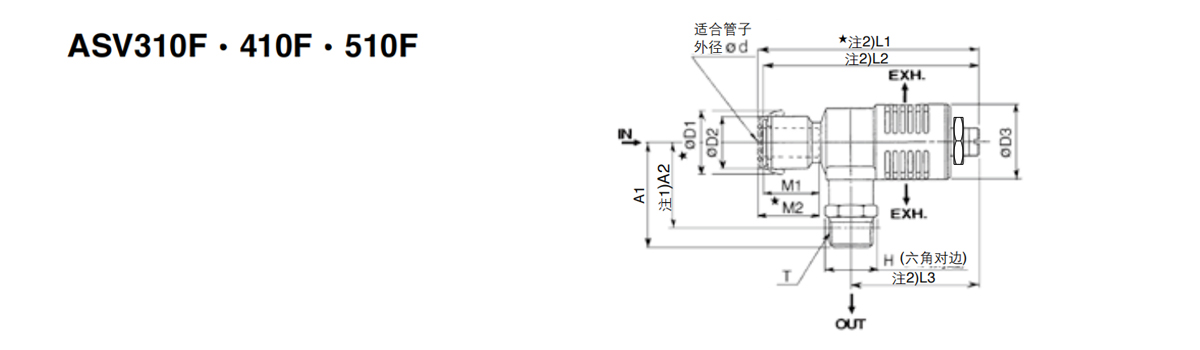

    الأبعاد المترية
    نموذج مناسبة للقطر الخارجي للأنبوب د T H □D1 د2 د3 □L1 L2 L3 ملاحظة 2)
    أ1     		أ2 م1 ★M2 الجودة
    g
    ماكس. دقيقة. ماكس. دقيقة. ماكس. دقيقة.
    ASV310F-01-06S 6 ر1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 ر1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 ر1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 ر1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 ر3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 ر1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 ر3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 ر1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: الأبعاد مع الغطاء.
    ملاحظة 1) Reference dimensions after screwing in R thread.
    ملاحظة 2) L1, L2, and L3 are reference dimensions.

    الأبعاد الإمبراطورية
    نموذج مناسبة للقطر الخارجي للأنبوب د T H ★د1 د2 د3 ★L1 L2 L3 ملاحظة 2)
    أ1     		ملاحظة 1)
    أ2     		م1 ★M2 الجودة
    g
    ماكس. دقيقة. ماكس. دقيقة. ماكس. دقيقة.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" نبت1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: الأبعاد مع الغطاء.
    ملاحظة 1) Reference dimensions after NPT thread is screwed in.
    ملاحظة 2) L1, L2, and L3 are reference dimensions.
