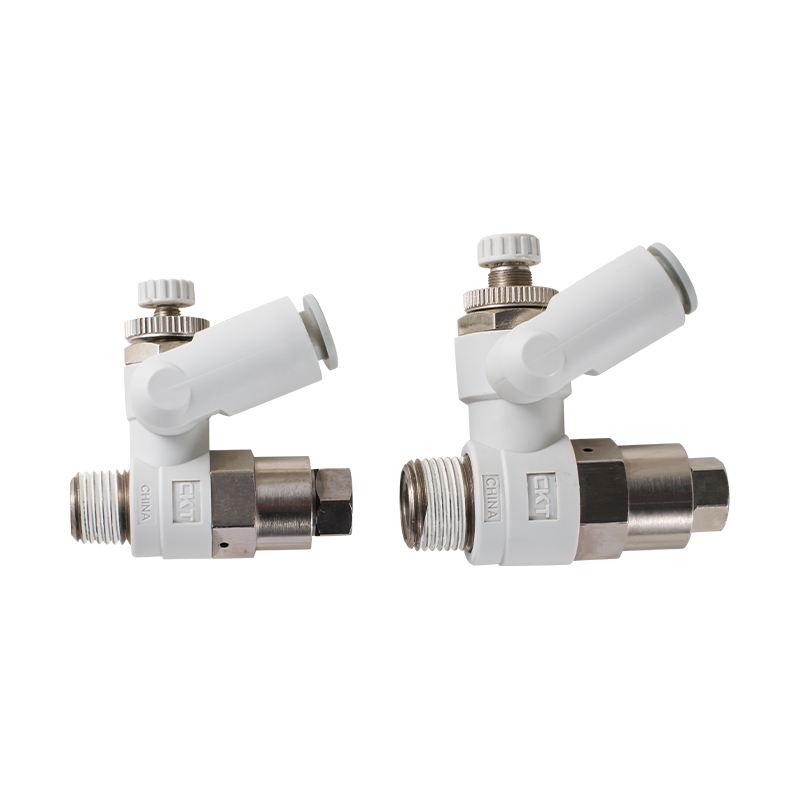

صمام التحكم في السرعة من سلسلة ASP مع صمام فحص يعمل بالطيار
  • صمام التحكم في السرعة من سلسلة ASP مع صمام فحص يعمل بالطيار
صمام التحكم في التدفق/صمام الفحص

صمام التحكم في السرعة من سلسلة ASP مع صمام فحص يعمل بالطيار

يدمج صمام التحكم في السرعة من سلسلة ASP مع صمام الفحص التجريبي التشغيلي التحكم التجريبي ومكونات تنظيم السرعة الهيدروليكية في هيكل صمام الفحص. إنه يتحكم ديناميكيًا في فتح منفذ الخانق الأساسي للصمام الرئيسي من خلال الضغط الدليلي، ويحقق تنظيمًا مستقلاً ودقيقًا لسرعة الحركة ثنائية الاتجاه للمشغل ووظيفة التدفق الحر العكسي.

الميزات الأساسية

مبدأ التحكم في الضغط الطيار
يتم استخدام ضغط الزيت التجريبي للعمل على غرفة التحكم الأساسية للصمام الرئيسي، ويتم ضبط منطقة تدفق منفذ الخانق الرئيسي من خلال التوازن الديناميكي لضغط السائل وقوة الزنبرك، وذلك لتقليل حساسية التحكم في سرعة المحرك لتقلبات الحمل الخارجية.

هيكل التحكم في التدفق غير المتماثل
يتم ضبط مسار التدفق الأمامي بآلية تدفق قابلة للتعديل، ويتم دمج القناة العكسية مع صمام فحص مانع للتسرب لتشكيل اقتران مزدوج الوظيفة للتخميد في اتجاه واحد وإرجاع الزيت الحر العكسي، مما يلبي متطلبات التحكم في السرعة المتباينة للأسطوانة/المحرك.

آلية تعويض الحمل الديناميكي
يتم تعويض إزاحة قلب الصمام الرئيسي تلقائيًا بفارق الضغط بين الضغط الدليلي وضغط الحمل، مما يحافظ على انخفاض ضغط ثابت نسبيًا عند منفذ الخانق، ويقمع حركة المحرك الناتج عن التغيرات المفاجئة في الحمل الخارجي.

القدرة على التكيف مع الضغط متعدد المستويات
يسمح تصميم دائرة التحكم التجريبية بالتكيف مع مستويات مختلفة من ضغط النظام، ويتم تحقيق قدرة الضبط الدقيق المستقرة تحت الضغط العالي وظروف التدفق الكبيرة عن طريق ضبط معلمات النسبة التجريبية.

الوحدات الوظيفية المتكاملة
تعتمد مجموعة الصمامات أحادية الاتجاه ووحدة التحكم في الاختناق تصميم هيكل مدمج لتشكيل وحدة تحكم مدمجة في السوائل، مما يقلل من نقاط اتصال خطوط الأنابيب ويقلل من خطر التسرب.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:صمام العادم السريع من سلسلة ASV
التالي:لا يوجد مقال تالي
  • السوائل الهواء
    إثبات الضغط 1.5 ميجا باسكال
    الحد الأقصى لضغط التشغيل 1 ميجا باسكال
    الحد الأدنى لضغط التشغيل 0.1 ميجا باسكال
    ضغط تشغيل الصمام الطياري أكثر من 50% ضغط التشغيل (أكثر من 0.1 ميجاباسكال)
    درجة الحرارة المحيطة والسوائل -5~60 درجة مئوية (بدون تجميد)
    مادة الأنابيب القابلة للتطبيق نايلون، نايلون ناعم، بولي يوريثين
    ملاحظة) توخي الحذر فيما يتعلق بأقصى ضغط تشغيل عند استخدام أنابيب النايلون الناعمة أو البولي يوريثين.

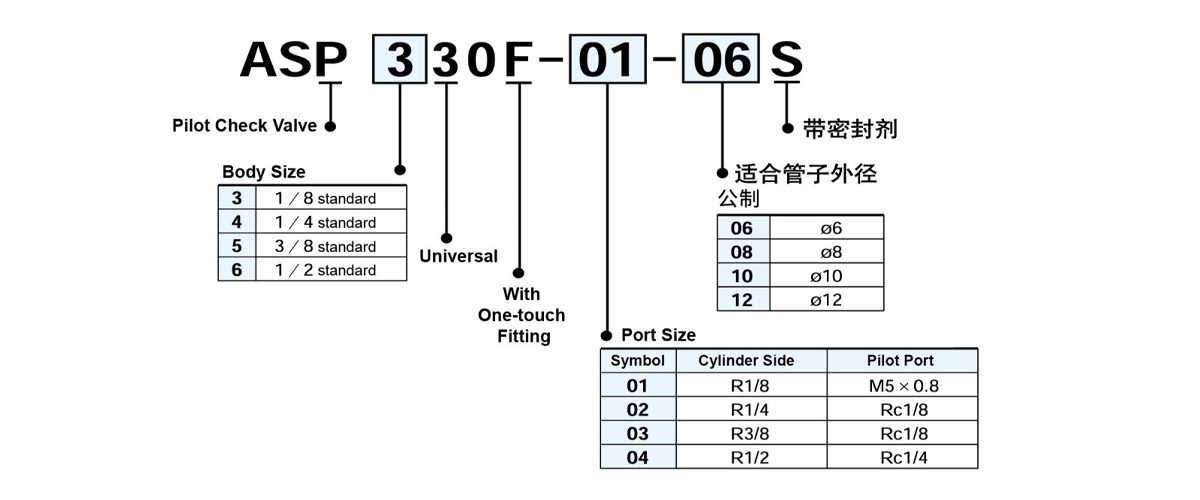

    نموذج
    ميناء
    الحجم
    طيار
    ميناء     		القطر الخارجي للأنابيب المطبق
    الحجم المتري حجم البوصة
    Ø6 Ø8 Ø10 Ø12 Ø1/4" Ø5/16" Ø3/8" Ø1/2"
    ASP330F-01 ر1/8 م5×0.8 ● ●
    ASP430F-02 ر1/4 آر سي 1/8 ● ●
    ASP530F-03 ر3/8 آر سي 1/8 ● ●
    ASP630F-04 ر1/2 آر سي 1/4 ●
    ASP430F-F02 ر1/4 G1/8 ● ●
    ASP530F-F03 ر3/8 G1/8 ● ●
    ASP630F-F04 ر1/2 جي1/4 ● ●
    ASP330F-N01 NPT1/8 10-32UNF ● ●
    ASP430F-N02 NPT1/4 NPT1/8 ● ●
    ASP530F-N03 NPT3/8 NPT1/8 ● ●
    ASP630F-N04 نبت1/2 NPT1/4 ●
    ملحوظة: جميع الأجزاء النحاسية مطلية بالنيكل.

    نموذج ASP330F ASP430F ASP530F ASP630F
    الأنابيب O.D الحجم المتري Ø6、Ø8 Ø6 Ø8 Ø8 Ø10 Ø10 Ø12
    حجم البوصة Ø1/4"
    Ø5/16"     		- Ø1/4"
    Ø5/16"     		Ø5/16" Ø3/8" - Ø3/8"
    Ø1/2"
    تسيطر عليها
    التدفق مجاني
    التدفق     		التدفق Rate
    (لتر/دقيقة (ANR))     		180 330 350 600 750 1100 1190
    سونيك
    تصرف     		0.58 1.04 1.08 1.86 2.32 3.4 3.68
    حرجة
    الضغط
    نسبة
    تسيطر عليها
    التدفق     		0.15 0.15 0.15 0.15
    التدفق الحر 0.25 0.25 0.25 0.25
    ملحوظة) يتم قياس قيم معدل التدفق عند 0.5 ميجا باسكال و20 درجة مئوية

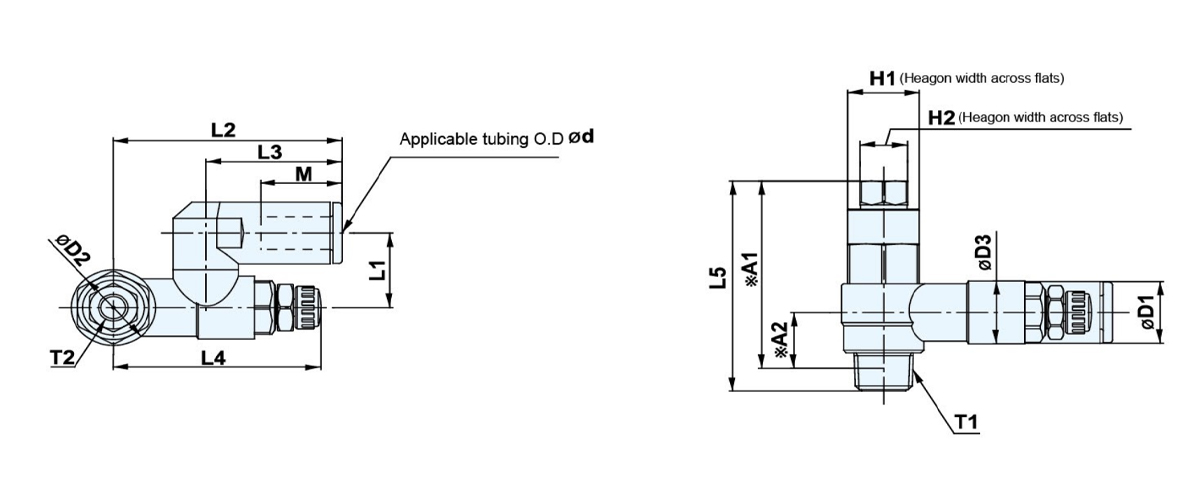

  • الحجم المتري
    نموذج d T1 T2 H1 H2 د1 د2 د3 L1 L2 L3 ملاحظة 1)L4 L5 ملاحظة 2)
    أ1     		ملاحظة 2)
    أ2     		M الوزن
    (ز)
    ماكس. دقيقة.
    ASP330F-01-06S 6 ر1/8 م5×0.8 12 8 11.6 14.2 11.8 14 38.4 22.9 39.6 34.6 38.6 35.2 10.5 13.7 32
    ASP330F-01-08S 8 15.2 15.8 44.7 28.2 38.9 33.9 18.7 35
    ASP430F-02-06S 6 ر1/4 1/8 17 12 12.8 18.5 15 18 43.4 25.2 41.7 36.7 48.2 42.4 10.9 16.8 65
    ASP430F-02-08S 8 15.2 19.7 46.4 28.2 18.7 68
    ASP530F-03-08S 8 ر3/8 1/8 19 12 15.2 23 19.8 20.3 51.3 28.2 46.9 41.9 55.1 50 14.4 18.7 107
    ASP530F-03-10S 10 18.5 23.1 54.1 32.6 20.8 110
    ASP630F-04-10S 10 ر1/2 1/4 24 17 18.5 28.6 26.5 25.9 64.2 32.6 64.8 57.3 69.4 61.8 18.3 20.8 212
    ASP630F-04-12S 12 20.9 66 34.4 21.8 215
    ملاحظة 1) الأبعاد المرجعية
    ملاحظة 2) الأبعاد المرجعية لخيط R بعد التثبيت

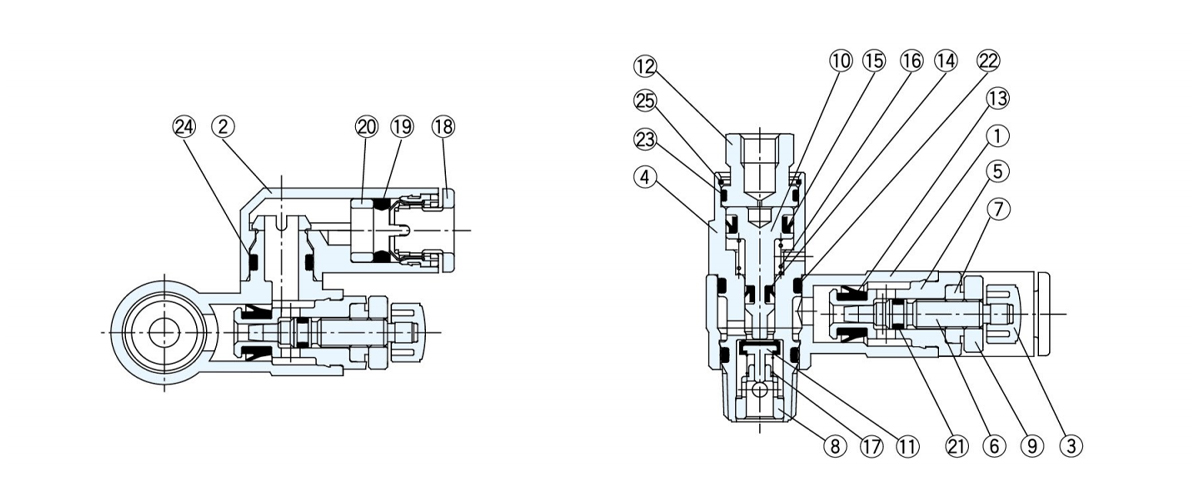

    أجزاء المكونات
    البند الاسم مادة ملاحظة
    1 الجسم أ بت -
    2 جسم الكوع بت -
    3 مقبض بت -
    4 جسم الطيار النحاس مطلي بالنيكل بدون كهرباء
    5 الصبي ب النحاس مطلي بالنيكل بدون كهرباء
    6 إبرة النحاس مطلي بالنيكل بدون كهرباء
    7 إبرة guide النحاس مطلي بالنيكل بدون كهرباء
    8 دليل النحاس مطلي بالنيكل بدون كهرباء
    9 قفل الجوز الصلب الزنك مطلي بالكروم
    10 مكبس النحاس مطلي بالنيكل بدون كهرباء
    11 صمام الفولاذ المقاوم للصدأ -
    12 الغلاف النحاس مطلي بالنيكل بدون كهرباء
    13 يو الختم هنبر -
    14 ختم دي واي نبر -
    15 ختم دي واي نبر -
    16 الربيع الفولاذ المقاوم للصدأ -
    17 الربيع الفولاذ المقاوم للصدأ -
    18 كاسيت - -
    19 ختم نبر -
    20 فاصل - -
    21 يا الدائري نبر -
    22 يا الدائري نبر -
    23 يا الدائري نبر -
    24 يا الدائري نبر -
    25 خاتم الفولاذ المقاوم للصدأ -
