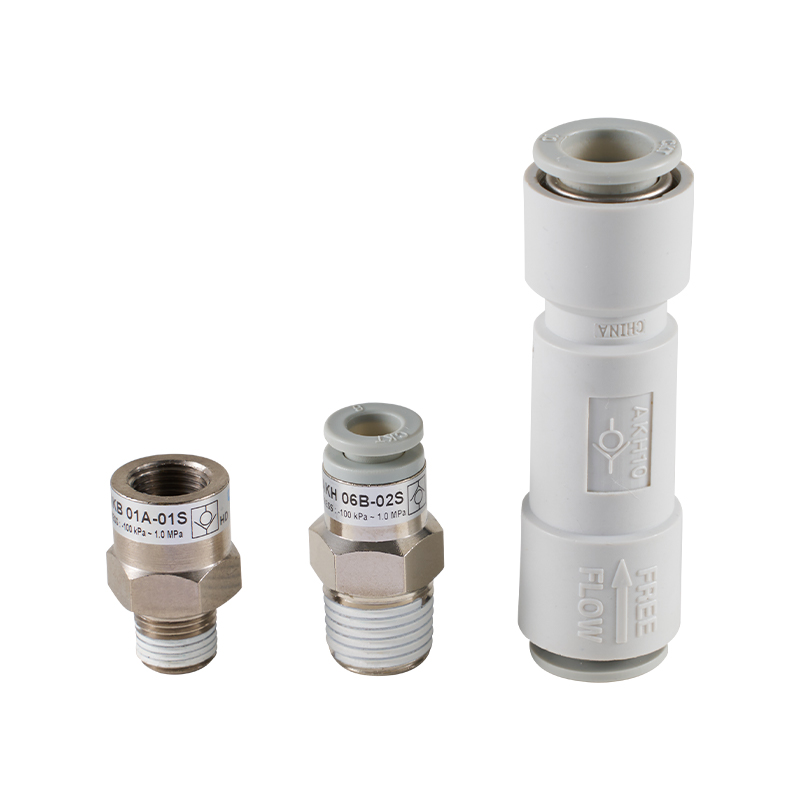

صمام فحص سلسلة AK
  • صمام فحص سلسلة AK
صمام التحكم في التدفق/صمام الفحص

صمام فحص سلسلة AK

يعد صمام الفحص من سلسلة AK أحد مكونات التحكم في التدفق الأساسية المصممة لأنظمة السوائل الصناعية القاسية. وتتمثل وظيفتها الأساسية في تحقيق التوصيل أحادي الاتجاه للسائل وقمع التدفق العكسي بشكل فعال، مما يضمن سلامة وموثوقية تشغيل عملية النظام.

التحكم في التدفق الاتجاهي: تعتمد آليتها الأساسية على تصميم هيكلي محدد. إنه يفتح فقط مسار التوصيل تحت محرك ضغط السائل الإيجابي المحدد مسبقًا لتشكيل حالة تدفق منخفضة المقاومة؛ عند مواجهة اتجاه فرق الضغط العكسي، تقوم الآلية بتشغيل استجابة القفل بشكل مستقل، وإنشاء حاجز عزل مادي، وحظر قناة التدفق الخلفي تمامًا.

بنية القدرة على التكيف مع الضغط: تم تحسين المكونات المتحركة الرئيسية الداخلية وأنظمة الختم من خلال الهندسة، ولديها القدرة على الحفاظ على استجابات الفتح والإغلاق المستقرة ضمن نطاق واسع من تقلبات ضغط النظام، وتجنب الاهتزاز غير الطبيعي أو فشل الختم الناجم عن عابري الضغط.

القدرة على التكيف مع ظروف العمل الصناعية: تم تصميم الهيكل الرئيسي وحل الختم بناءً على خصائص الوسائط الصناعية الشائعة (مثل نطاق درجة الحرارة، والتوافق الكيميائي، وتحمل الشوائب) لضمان استقرار الوظائف الأساسية في البيئات الصناعية النموذجية.

تصميم المطابقة الهندسية: إنه يوفر تكوينًا قياسيًا للواجهة الصناعية لتلبية التخطيط المكاني ومتطلبات التثبيت لأنظمة خطوط الأنابيب السائدة. تم تصميم هيكله المدمج لتقليل متطلبات التعقيد للتخطيط العام للنظام.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:صمام الاختيار التعريفي من سلسلة PCV
التالي:صمام العادم السريع من سلسلة ASV
  • سائل الهواء
    إثبات الضغط 1.5 ميجا باسكال
    نطاق ضغط التشغيل -100 كيلو باسكال، 1 ميجا باسكال
    ابدأ الضغط 0.005 ميجا باسكال
    درجة الحرارة المحيطة والسوائل -5 إلى 60 درجة مئوية (بدون تجميد)
    مادة الأنابيب القابلة للتطبيق النايلون والبولي يوريثين

  • ينطبق

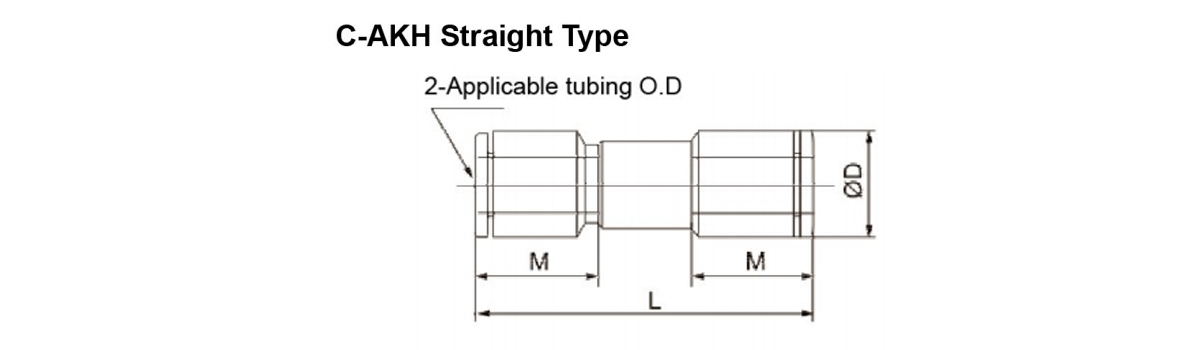

    الأنابيب O.D     		نموذج D L M المنطقة الفعالة
    (مم²)     		الوزن
    (ز)
    Ø4 C-AKH04-00 9.3 33.5 12.7 2.8 3
    Ø6 C-AKH06-00 11.6 37.1 13.5 6.5 5
    Ø8 C-AKH08-00 15.2 53.3 18.5 14 10
    Ø10 C-AKH10-00 18.5 63.6 21 24 17
    Ø12 C-AKH12-00 21.7 70.2 22 34 25

    ينطبق

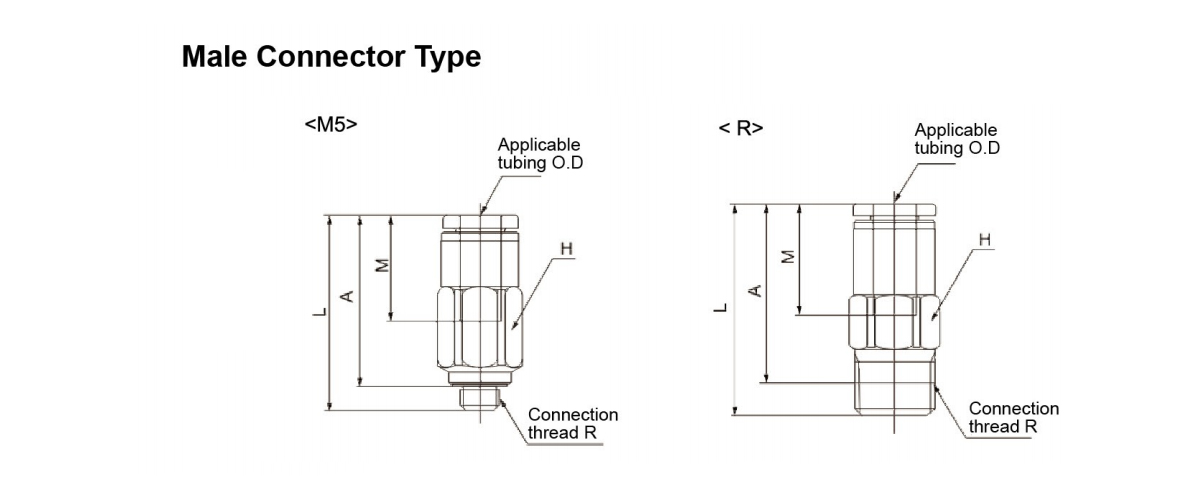

    الأنابيب O.D     		نموذج
    اتصال
    الموضوع
    R     		H
    العرض
    عبر
    الشقق     		L A M
    المنطقة الفعالة
    (مم²)     		الوزن
    (ز)
    Ø4 C-AKH04□-M5 م5×0.8 8 24.3 21.2 12.7 2.8 5
    C-AKH04□-01S 1/8 10 24.6 20.6 10
    Ø6 C-AKH06□-M5 م5×0.8 10 25.8 22.2 13.5 2.8 8
    C-AKH06□-01S 1/8 26.9 22.9 6.5
    C-AKH06□-02S 1/4 14 30 24 17 6.5 22
    Ø8 C-AKH08□-01S 1/8 14 31.7 27.7 18.5 6.5 16
    C-AKH08□-02S 1/4 42 36 14 24
    C-AKH08□-03S 3/8 17 35.5 43
    Ø10 C-AKH10□-02S 1/4 17 54.3 48.3 21 24 45
    C-AKH10□-03S 3/8 47.3 40.8 39
    C-AKH10□-04S 1/2 22 49.3 41.3 80
    Ø12 C-AKH12□-03S 3/8 19 60.5 54 22 34 62
    C-AKH12□-04S 1/2 22 54.5 46.5 80

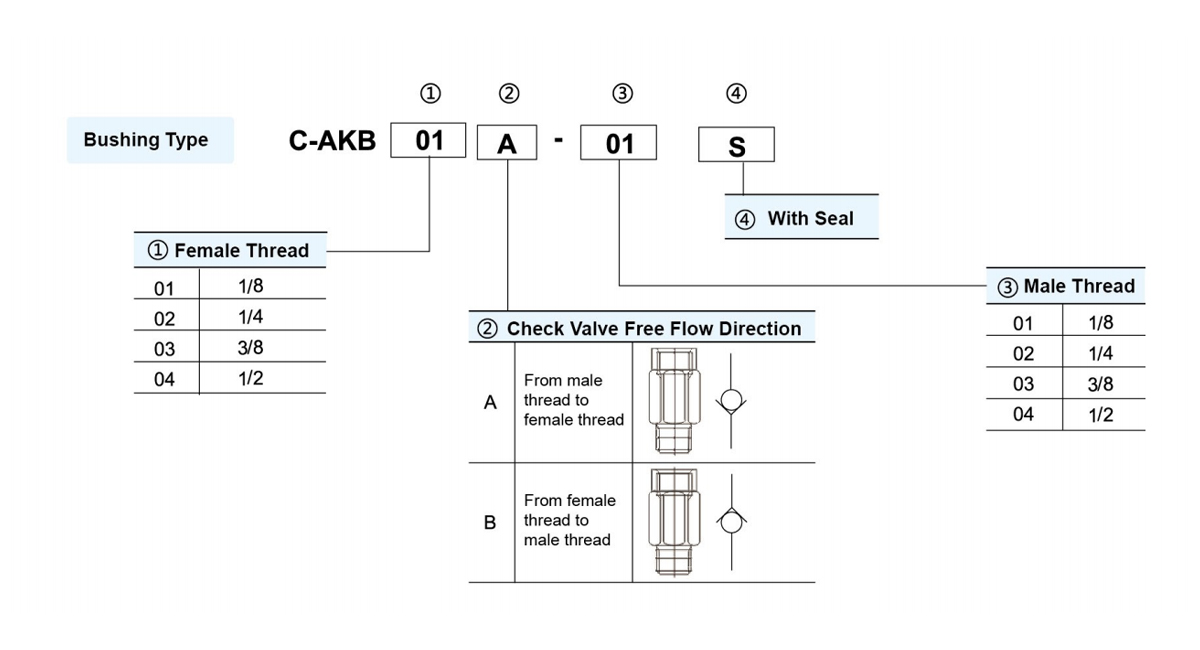

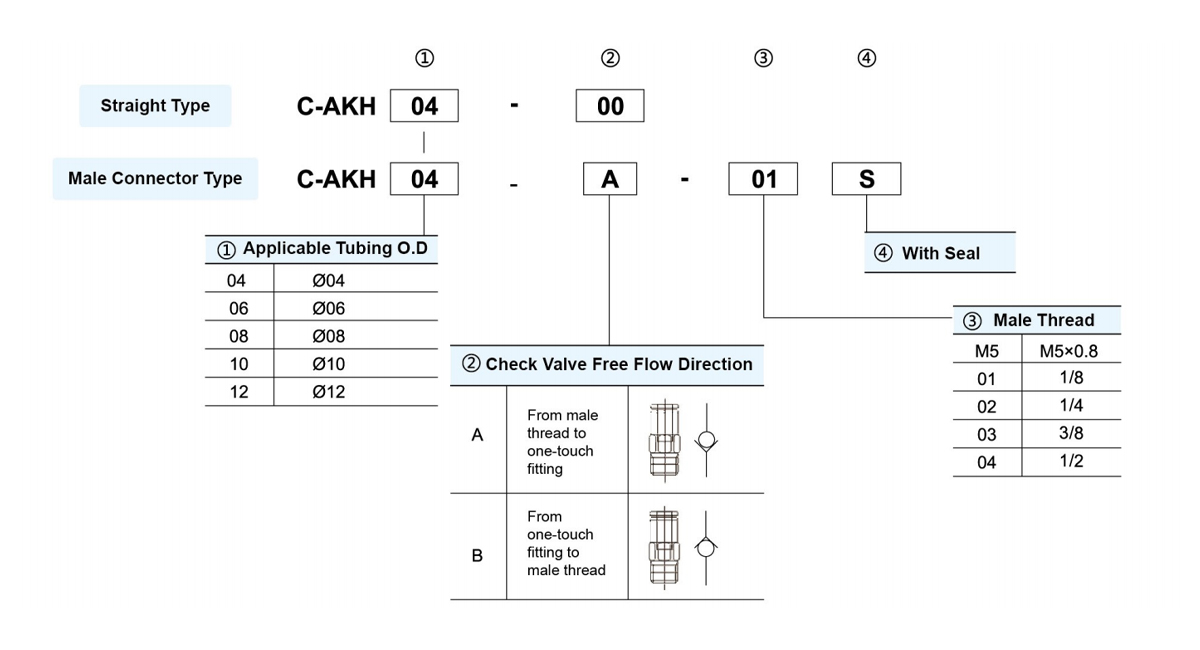

    □ أ.ب  اختياري

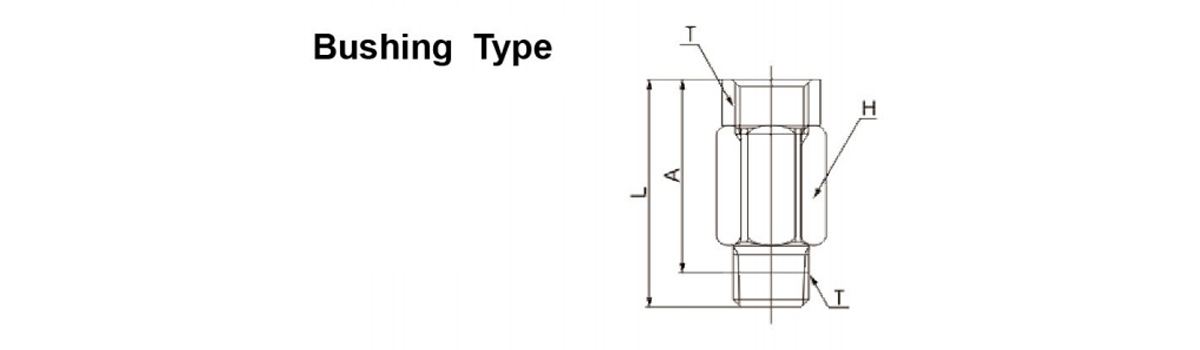

    اتصال Thread T نموذج H
    العرض
    عبر
    الشقق     		L A المنطقة الفعالة
    (مم²)     		الوزن
    (ز)
    1/8 C-AKB01□-01S 14 23.7 19.7 6.5 18
    1/4 C-AKB02□-02S 17 39.8 33.8 14 44
    3/8 C-AKB03□-03S 22 45.2 38.7 24 86
    1/2 C-AKB04□-04S 24 56.2 48.2 34 113
    □ أ.ب اختياري
