التمثيل المفرد والأسطوانة المزدوجة التمثيل: الاختلافات الرئيسية

التمثيل المفرد مقابل الأسطوانة المزدوجة: الإجابة المختصرة

إذا كنت بحاجة إلى حكم سريع: تمنحك الأسطوانة ذات الفعل المزدوج حركة مدعومة في كلا الاتجاهين، بينما تستخدم الأسطوانة ذات الفعل الواحد فقط الهواء المضغوط لضربة واحدة وتعتمد على الزنبرك أو الجاذبية للعودة. يشكل هذا الاختلاف الوحيد كل جانب من جوانب كيفية اختيار أسطوانة الهواء وتثبيتها وصيانتها في نظام هوائي حقيقي.

بالنسبة للتطبيقات التي تتطلب تحكمًا دقيقًا، وإخراج قوة أعلى في كلا الاتجاهين، وسرعة ثابتة أثناء كل من التمديد والسحب - مثل تركيبات التثبيت، وأدوات الضغط، وأنظمة النقل الخطية - تكون أسطوانة الهواء مزدوجة الفعل هي الاختيار الصحيح دائمًا تقريبًا. بالنسبة للمهام الأبسط مثل التثبيت الزنبركي الإرجاعي، أو تشغيل الصمام، أو أي مهمة حيث تكون ضربة واحدة كافية، فإن الأسطوانة العاملة الواحدة تقلل التكلفة والتعقيد واستهلاك الهواء بشكل مفيد.

تشرح الأقسام أدناه كيفية عمل كل نوع على المستوى الميكانيكي، حيث تظهر اختلافات الأداء الحقيقية في الممارسة العملية، وكيفية الاختيار الصحيح لنظامك المحدد.

كيف يتصرف واحد اسطوانة الهواء يعمل

تحتوي الأسطوانة ذات التمثيل الواحد على منفذ واحد مضغوط. عندما يدخل الهواء المضغوط، فإنه يدفع المكبس في اتجاه واحد - عادةً شوط التمديد. يتم تشغيل شوط العودة بواسطة زنبرك ملفوف مضغوط موجود داخل جسم الأسطوانة، أو في بعض التكوينات بواسطة وزن الحمولة نفسها.

يتم تحميل الزنبرك مسبقًا بقيمة قوة محددة في المصنع. تستخدم الأسطوانات القياسية أحادية الفعل قوى زنبركية تتراوح من تقريبًا 8 ن إلى 60 ن اعتمادا على حجم التجويف وطول السكتة الدماغية. تعمل قوة الزنبرك هذه ضد ضغط الهواء أثناء شوط القدرة، مما يعني أن قوة الخرج الفعالة عند طرف القضيب أقل مما ينتجه ضغط الهواء وحده.

بالنسبة لأسطوانة أحادية الفعل بتجويف 50 مم تعمل عند ضغط 6 بار (87 رطل لكل بوصة مربعة)، تبلغ القوة النظرية حوالي 1,178 نيوتن. بعد طرح قوة زنبركية نموذجية تبلغ 25 نيوتن واحتساب احتكاك الختم (عادةً 5-10% من القوة النظرية)، تنخفض قوة القضيب الفعلية المتاحة للعمل إلى حوالي 1,030–1,050 ن . ويزداد هذا الخصم أهمية في أحجام التجويف الأصغر حيث تمثل قوة الزنبرك نسبة أكبر من إجمالي القوة المتاحة.

المكونات الداخلية الرئيسية

• منفذ هواء واحد (عادةً في نهاية الغطاء للأسطوانات من النوع الدفعي)
• عودة الربيع يجلس بين وجه المكبس وغطاء نهاية قضيب
• منفذ للتنفس أو فتحة تهوية على جانب الزنبرك لمنع تراكم الضغط
• ختم مكبس واحد (موقع ختم ديناميكي واحد)
• ختم قضيب على رأس الاسطوانة

غالبًا ما يتم التغاضي عن منفذ الاستراحة أثناء التثبيت ولكنه أمر بالغ الأهمية. إذا أصبح مسدودًا بسبب التلوث أو تم توصيله عن طريق الخطأ، فإن الهواء المحبوس على جانب الزنبرك يخلق ضغطًا خلفيًا يقلل من قوة التمديد ويبطئ سرعة الضربة بشكل غير متوقع.

كيف تعمل أسطوانة الهواء ذات الفعل المزدوج

تحتوي الأسطوانة مزدوجة الفعل على منفذين للهواء — أحدهما عند طرف الغطاء والآخر عند طرف القضيب. لتمديد القضيب، يدخل الهواء المضغوط إلى منفذ نهاية الغطاء بينما يخرج منفذ نهاية القضيب. للسحب، يتحول مصدر الإمداد: يدخل الهواء إلى طرف القضيب بينما يخرج طرف الغطاء. يدير صمام التحكم الاتجاهي (عادةً صمام الملف اللولبي 5/2 أو 4/2) هذا التبديل.

لأنه لا توجد قوة امتصاص الربيع العودة، القوة الهوائية الكاملة متاحة في كلا الاتجاهين . ومع ذلك، هناك عدم تناسق مهم يجب فهمه: مساحة تجويف نهاية القضيب أصغر من مساحة تجويف نهاية الغطاء لأن قضيب المكبس يمر عبرها. وهذا يعني أن قوة التراجع تكون دائمًا أقل قليلاً من قوة التمديد عند نفس ضغط الإمداد.

بالنسبة لأسطوانة مزدوجة الفعل بتجويف 63 مم وقطر قضيب 20 مم، تعمل عند ضغط 6 بار:

• قوة التمديد (نهاية الغطاء): π/4 × 63² × 6 = حوالي 1,871 نيوتن
• قوة التراجع (نهاية القضيب): π/4 × (63² – 20²) × 6 = حوالي 1,682 نيوتن

إن الفرق في القوة بنسبة 10-12% تقريبًا بين التمدد والتراجع يكون ثابتًا عبر أحجام التجويف وهو عامل قياسي في حسابات حجم الأسطوانة مزدوجة الفعل. إذا كانت شوط التراجع الخاص بك يحمل حملًا ذا معنى، فيجب عليك تحديد حجم الأسطوانة بناءً على قوة التراجع، وليس قوة التمديد.

المكونات الداخلية الرئيسية

• منفذان للهواء (نهاية الغطاء ونهاية القضيب)
• أختام مكبس مزدوجة الشفاه أو على شكل حرف U على جانبي المكبس
• ختم قضيب وممسحة في رأس الاسطوانة
• لا يوجد زنبرك - طول التجويف الداخلي الكامل متاح للسكتة الدماغية
• وسائد داخلية اختيارية في كلا الوضعين النهائيين

مقارنة جنبًا إلى جنب: الأسطوانة ذات الفعل المفرد مقابل الأسطوانة ذات الفعل المزدوج

مخرجات القوة: حيث تتباين الأرقام حقًا

حساب القوة هو المكان الذي يرتكب فيه المهندسون في أغلب الأحيان أخطاء مكلفة عند مقارنة هذين النوعين من الأسطوانات. تبدو الصيغ متشابهة على السطح، لكن الطرح الزنبركي في أسطوانة واحدة تعمل يقدم متغيرًا يتغير مع موضع الحد.

تتبع قوة الزنبرك اللولبي قانون هوك: تزداد القوة خطيًا أثناء ضغطها. هذا يعني تتغير قوة الخرج الفعالة لأسطوانة واحدة تعمل طوال الشوط . في بداية التمديد، يكون الزنبرك قريبًا من طوله الحر ويمارس الحد الأدنى من المقاومة. من خلال الامتداد الكامل، يتم ضغطه بالكامل ويمارس أقصى قدر من المقاومة - مما يؤدي إلى طرح أكبر قوة من الخرج في اللحظة التي يلتقي فيها القضيب بقطعة العمل.

خذ بعين الاعتبار أسطوانة أحادية الفعل بتجويف 40 مم مع شوط 100 مم عند ضغط إمداد 5 بار:

• القوة الهوائية النظرية: ~628 ن
• قوة الزنبرك عند بداية التمديد: ~10 نيوتن (بالقرب من الطول الحر)
• قوة الزنبرك عند الامتداد الكامل: ~35 نيوتن (مضغوط بالكامل)
• نطاق القوة الفعالة: تقريبًا 580–615 ن عبر السكتة الدماغية

بالنسبة للأسطوانة مزدوجة الفعل بنفس التجويف 40 مم عند 5 بار، تكون قوة التمديد ثابتة ~ 628 نيوتن طوال الشوط (مطروحًا منها احتكاك الختم، وهو ثابت تقريبًا). يعد هذا الاتساق مهمًا للغاية في تطبيقات مثل الضغط أو التشكيل أو التثبيت حيث تكون القوة عند نهاية الشوط هي معلمة التصميم الحاسمة.

يتم التحكم بالكامل في شوط العودة للأسطوانة المفردة بواسطة الزنبرك. قد ينتج زنبرك مصمم لإعادة المكبس ضد احتكاك الختم بالإضافة إلى حمل متواضع 15-50 نيوتن من القوة الصافية اعتمادا على حجم الاسطوانة. قارن هذا بقوة الإرجاع للأسطوانة مزدوجة الفعل التي تبلغ عدة مئات من النيوتونات، وسيصبح من الواضح لماذا تكون الأسطوانات مفردة الفعل غير مناسبة للتطبيقات التي يجب أن يتغلب فيها التراجع على مقاومة كبيرة أو يحرك حمولة بسرعة.

اختلافات التحكم في السرعة بين النوعين

يتم التحكم في السرعة في الأنظمة الهوائية عن طريق تقييد تدفق هواء العادم من الأسطوانة باستخدام صمامات التحكم في التدفق (تكوين العداد الخارجي) أو تقييد تدفق هواء الإمداد (تكوين العداد الداخلي). يفضل بشكل عام التحكم في العداد لأنه يوفر تنظيم سرعة أكثر استقرارًا واستقلالًا عن الحمل.

بالنسبة لأسطوانة الهواء مزدوجة الفعل، يمكنك تركيب صمامات التحكم في التدفق في كلا المنفذين. يمنحك هذا تعديلًا مستقلاً للسرعة للتمديد والسحب - يمكنك تشغيل الامتداد بسرعة 200 مم/ثانية والسحب بسرعة 500 مم/ثانية، على سبيل المثال، مع تعديلات بسيطة للصمام. يعتبر هذا التحكم المستقل ذا قيمة في الأتمتة عالية الدورة حيث يكون تحسين وقت الدورة أمرًا مهمًا.

بالنسبة لأسطوانة واحدة، يمكنك قياس الهواء الداخل والخارج على الجانب المضغوط للتحكم في سرعة التمديد. ومع ذلك، يتم تحديد سرعة العودة بواسطة قوة الزنبرك والحمل . إذا كان الزنبرك صلبًا والحمل خفيفًا، فإن المكبس يستقر بسرعة، مما يؤدي إلى حدوث أحمال تصادمية على الغطاء النهائي. إذا كان الزنبرك ناعمًا والحمل ثقيلًا، فقد تكون العودة بطيئة جدًا أو غير مكتملة. لا يمكنك ببساطة إدارة الصمام لإبطاء عودة أسطوانة إرجاع الزنبرك - وهذا يتطلب تغيير الزنبرك نفسه أو إضافة وسادة مخصصة.

من الناحية العملية، هذا يجعل الأسطوانات المفردة غير مناسبة للتطبيقات ذات الأحمال المتغيرة في شوط الإرجاع أو حيث تحتاج سرعة الإرجاع إلى ضبطها لتتناسب مع العملية. تتطلب خطوط التعبئة والتغليف، وأدوات نهاية الذراع الآلية، وناقلات النقل عادةً أن يتم الاتصال بسرعتي الشوط بشكل مستقل - وهذا يدفع معظم هذه التطبيقات بقوة إلى منطقة التمثيل المزدوج.

استهلاك الهواء: مقارنة تكلفة الهواء المضغوط

يعد الهواء المضغوط واحدًا من أغلى المرافق في المصانع. وقد قدرت الدراسات التي أجرتها منظمات مثل وزارة الطاقة الأمريكية ذلك تمثل أنظمة الهواء المضغوط 20-30% من استهلاك الكهرباء الصناعية ، والمحركات الهوائية هي المستهلكون الأساسيون في تلك الأنظمة. وبالتالي فإن فهم الفرق في استهلاك الهواء بين الأسطوانات المفردة والمزدوجة الفعل لا يعد تمرينًا أكاديميًا - بل له تأثير مباشر على تكاليف التشغيل.

تستهلك الأسطوانة ذات الفعل الواحد الهواء المضغوط فقط في شوط القدرة. يتم تشغيل شوط العودة بواسطة الزنبرك، ويخرج الهواء من جانب شوط الطاقة ببساطة إلى الغلاف الجوي. في دورة واحدة كاملة، يساوي حجم الهواء المستهلك مساحة التجويف مضروبًا في طول الشوط، ويتم تعديله وفقًا لنسبة الضغط عند ضغط الإمداد.

تستهلك الأسطوانة ذات المفعول المزدوج الهواء في كلا الشوطين. ومع ذلك، نظرًا لأن مساحة تجويف نهاية القضيب أصغر من نهاية الغطاء، فإن الحجم المستهلك في شوط التراجع أقل قليلاً منه في شوط التمديد. إجمالي الهواء المستهلك في كل دورة تقريبًا 1.7 إلى 1.9 مرة الهواء الذي تستهلكه أسطوانة مفردة مكافئة، اعتمادًا على قطر القضيب.

على سبيل المثال: أسطوانة مزدوجة الفعل بتجويف 50 مم وشوط 100 مم تعمل بضغط 6 بار ودورة بمعدل 60 مرة في الدقيقة تستهلك تقريبًا:

• نهاية الغطاء لكل شوط: (π/4 × 0.05²) × 0.1 × (6 1) = ~1.37 لتر (هواء حر) لكل شوط
• نهاية القضيب لكل شوط (بافتراض قضيب 20 مم): حوالي 1.09 لتر لكل شوط
• المجموع في الدقيقة عند 60 دورة: ~146 لتر/دقيقة هواء حر

تستهلك الأسطوانة المفردة المكافئة حوالي 82 لترًا/دقيقة. عبر آلة تحتوي على 20 أسطوانة من هذا النوع تعمل على نوبتين، يصبح الفرق السنوي في تكلفة الكهرباء قابلاً للقياس. عندما تقوم بنشر أعداد كبيرة من الأسطوانات، أو عندما تعمل الأسطوانات في أشواط طويلة أو بمعدلات دورات عالية، فإن فرق استهلاك الهواء يؤثر بشكل كبير على اقتصاديات التشغيل - حتى لو كانت الأسطوانة مزدوجة الفعل متفوقة من الناحية الفنية.

حدود طول الشوط: لماذا تتصدر الأسطوانات المفردة التمثيل مبكرًا؟

يحد زنبرك العودة الداخلي في أسطوانة واحدة فعليًا من المدة التي يمكن أن تستغرقها السكتة الدماغية. مع زيادة طول الشوط، تحتاج إلى زنبرك أطول، الأمر الذي يتطلب جسم أسطوانة أطول - ومن الصعب الحفاظ على ثبات الزنبركات الأطول وتوجيهها بشكل صحيح داخل التجويف. كما أنها تضيف المزيد من الطول إلى الأسطوانة الكلية حتى في الوضع المتراجع.

تقدم معظم الشركات المصنعة أسطوانات مفردة الفعل بحد أقصى يتراوح من 25 مم إلى 200 مم. يصل عدد قليل من التصميمات المتخصصة إلى 300 ملم. أبعد من ذلك، يصبح الربيع غير عملي. إذا كان تطبيقك يحتاج إلى شوط 400 مم، أو 600 مم، أو 1000 مم، فإن الأسطوانة مزدوجة الفعل هي الخيار الوحيد القابل للتطبيق في مجموعة منتجات أسطوانات الهواء القياسية.

يتفاعل هذا القيد أيضًا مع القوة: مع زيادة الشوط، يزداد أيضًا ضغط الزنبرك عند الامتداد الكامل، مما يعني استهلاك المزيد من القوة للتغلب على الزنبرك عند نهاية الشوط. بالنسبة للضربات الأطول من حوالي 100-150 مم في تصميم تمثيلي واحد، يبدأ طرح قوة الزنبرك في أن يشكل نسبة كبيرة من إجمالي قوة الهواء المتاحة، خاصة في أحجام التجويف الصغيرة.

السلوك الآمن من الفشل: اعتبارات السلامة الحاسمة

أحد أهم الاختلافات العملية بين هذين النوعين من الأسطوانات هو ما يحدث عند فقدان إمداد الهواء - سواء بسبب عطل في الضاغط، أو توقف طارئ، أو تمزق في الخط.

ستعود أسطوانة إرجاع الزنبرك المفردة تلقائيًا إلى موضعها على جانب الزنبرك عند انخفاض الضغط. إذا تم تكوين الأسطوانة لتثبيت قطعة العمل على شوط القدرة (الامتداد)، فإن فقدان الهواء يؤدي إلى تحريرها. إذا تم تكوينه باستخدام زنبرك ممتد (والذي توفره بعض التصميمات للتثبيت الآمن)، فإن فقدان الهواء يؤدي إلى تثبيته. تم تصميم هذا السلوك الحتمي بشكل متعمد لتطبيقات السلامة.

تستخدم حراسة الماكينة وآليات تحرير الفرامل ومحطات التوقف في حالات الطوارئ في كثير من الأحيان أسطوانات مفردة الفعل على وجه التحديد لأن سلوكها الآمن من الفشل يمكن التنبؤ به ومضمون بواسطة الزنبرك، وليس عن طريق إشارة كهربائية أو موضع الصمام.

على النقيض من ذلك، تحتفظ الأسطوانة ذات الفعل المزدوج بموضعها الأخير عند فقدان الهواء - إذا كان الصمام الاتجاهي من النوع الماسك أو الزنبركي المركزي الذي يحجب كلا المنفذين. يكون هذا أمرًا مرغوبًا فيه في بعض الأحيان (لا تريد أن يسقط المحور المحمل)، ولكنه قد يكون خطيرًا أيضًا إذا كانت الأسطوانة في منتصف عملية التثبيت أو الضغط عندما فشل الهواء.

تتطلب معايير السلامة، بما في ذلك ISO 13849 وIEC 62061، من مصممي الماكينات تحليل وتوثيق سلوك جميع المشغلات في ظل ظروف الخطأ. إن الاختيار بين أسطوانة مفردة الفعل وأسطوانة مزدوجة الفعل يرتبط ارتباطًا مباشرًا بهذا التحليل، وغالبًا ما تكسبها خاصية الأمان من الفشل للنوع المفرد التمثيل مكانًا في الدوائر ذات التصنيف الآمن حتى عندما يكون من الممكن استخدام أسطوانة مزدوجة الفعل بخلاف ذلك لزيادة إمكانية التحكم فيها.

مجالات التطبيق النموذجية لكل نوع من أنواع الأسطوانات

حيث تتفوق الأسطوانات المفردة

• مشغلات الصمامات الهوائية: غالبًا ما تستخدم الصمامات الكروية وصمامات البوابة ربع دورة أسطوانات مفردة الفعل ذات إرجاع زنبركي، لذلك يفشل الصمام في وضع آمن معروف (مفتوح أو مغلق) عندما ينخفض ضغط الهواء.
• تركيبات لقط مع ضربات قصيرة: عقد قطع العمل للتصنيع حيث تكون قوة المعالجة دائمًا في اتجاه واحد ولا يحتاج المشبك إلا إلى التحرير (التراجع) تحت الحمل المنخفض.
• التحكم بالباب والفتحة: حيث يضمن عودة الربيع الإغلاق عند انقطاع التيار الكهربائي.
• بوابات الفرز والتحويل: بوابات قلب بسيطة على الناقلات حيث يكون اتجاه واحد دائمًا هو الاتجاه الافتراضي والآخر هو التشغيل الآلي.
• تعشيق الفرامل والقابض: مكابح زنبركية للتوقف في حالات الطوارئ — تعمل المكابح عند فقدان الهواء.

حيث تكون الأسطوانات مزدوجة الفعل مطلوبة

• أتمتة الاختيار والمكان: يجب أن يتم تشغيل كل من التمديد والسحب، والتحكم في السرعة، والقدرة على التعامل مع أوزان الأجزاء المتغيرة.
• عمليات الضغط والتشكيل: قوة عالية في كلا الاتجاهين؛ يجب أن تتغلب العودة على قطعة العمل أو مقاومة القاذف.
• النقل الخطي طويل السكتة الدماغية: أي شوط يتجاوز 200 ملم يتطلب أسطوانة هواء مزدوجة الفعل.
• تطبيقات اسطوانة بدون قضبان: الأسطوانات الهوائية الخالية من القضبان هي بطبيعتها مزدوجة الفعل، وتستخدم للنقل الأفقي لمسافات طويلة حيث تكون أسطوانة القضيب التقليدية طويلة بشكل غير عملي.
• إمالة وتدوير الجداول: يتطلب كل من قلب الطاولة وإعادتها قوة مدعومة ويمكن التحكم فيها.
• تطبيقات الدورة العالية فوق 60 دورة/دقيقة: حيث يجب ضبط سرعة التراجع بدقة للحفاظ على زمن الدورة دون تحميل الصدمات.

متطلبات صمام التحكم: 3/2 مقابل 5/2

إن الاختلاف في منافذ الهواء بين الأسطوانات المفردة والمزدوجة الفعل يحدد بشكل مباشر صمام التحكم المطلوب، مما يؤثر على الأسلاك وتصميم المتشعب والتكلفة.

A 3/2 صمام (3 منافذ، موقعان) يكفي لأسطوانة واحدة تعمل. في موضع واحد، يقوم بتوصيل الإمداد بمنفذ الأسطوانة. وفي الموضع الآخر، يقوم بتوصيل منفذ الأسطوانة بالعادم. الربيع يتعامل مع الباقي. الصمام 3/2 أصغر حجمًا وأقل تكلفة بنسبة 20-40٪ من الصمام 5/2. كما يتطلب أيضًا كتلة متشعبة أبسط عندما يتم تجميع العديد من الصمامات معًا.

A صمام 5/2 (5 منافذ، موقعان) هو المعيار لأسطوانة مزدوجة الفعل. في أحد الأوضاع، يذهب الإمداد إلى نهاية الغطاء ويخرج طرف القضيب. وفي الوضع الآخر، يذهب العرض إلى نهاية القضيب ويخرج العادم من نهاية الغطاء. عادةً ما يكون منفذا العادم حيث يتم تركيب صمامات التحكم في التدفق لتنظيم السرعة.

في الأنظمة التي تحتوي على العديد من المحاور - آلة تجميع ذات 20 محطة، على سبيل المثال - يمكن أن يكون فرق التكلفة التراكمي بين 20 3/2 صمامًا و20 5/2 صمامًا ذا معنى. بالنسبة للأسطوانات الأصغر حجمًا في التطبيقات البسيطة، غالبًا ما يبرر فرق التكلفة هذا تحديد أسطوانة مفردة التمثيل حتى عندما توفر أسطوانة مزدوجة التمثيل أداءً أفضل بشكل هامشي.

لاحظ ذلك أيضًا تتوفر صمامات 5/2 مع إرجاع الزنبرك، أو الماسكة (الذاكرة)، أو تشغيل الملف اللولبي المزدوج ، يقدم كل منها سلوكًا مختلفًا لحالة الفشل. ويتفاعل اختيار نوع الصمام مع نوع الأسطوانة لتحديد سلوك السلامة على مستوى النظام - وهو أمر يجب تحليله في مرحلة التصميم، وليس تعديله لاحقًا.

اختلافات الصيانة في الممارسة

من حيث عدد الختم، تحتوي الأسطوانة ذات الفعل الواحد على أسطح مانعة للتسرب ديناميكية أقل من تلك ذات الفعل المزدوج. ويعني عدد أقل من الأختام بشكل عام مسارات تسرب أقل وتكرارًا أقل قليلاً لاستبدال الختم. ومع ذلك، فإن الزنبرك الموجود في الأسطوانة المفردة هو عنصر تآكل إضافي غير موجود في التصميم مزدوج الفعل.

يتم تصنيف النوابض في الأسطوانات الهوائية لملايين الدورات، لكنها تسبب التعب. سيؤدي الزنبرك الذي فقد التوتر إلى عودة الأسطوانة ببطء أو بشكل غير كامل أو عدم عودتها على الإطلاق. في الآلة التي تعمل 24 ساعة في اليوم بمعدل 60 دورة في الدقيقة، تكتمل الأسطوانة 86 مليون دورة في السنة . يعد إجهاد الزنبرك عند معدل الدورة أحد اعتبارات الصيانة الحقيقية، خاصة في الأسطوانات ذات الأشواط الأقصر حيث يمثل ضغط الزنبرك لكل دورة جزءًا أكبر من إجمالي حركة الزنبرك.

بالنسبة للأسطوانات مزدوجة الفعل، يعد تآكل الختم هو الاهتمام الأساسي للصيانة. عادةً ما تدوم أختام المكبس الحديثة المصنوعة من مادة البولي يوريثين وPTFE 50 إلى 100 مليون دورة في ظروف التشغيل العادية بهواء جاف نظيف أو مشحم أو خالي من الزيت. يعد مصدر الهواء الملوث هو السبب الأكثر شيوعًا لفشل الختم المبكر في كلا النوعين من الأسطوانات.

يستحق منفذ التنفس الموجود على أسطوانة واحدة العمل إشارة خاصة: يجب فحصه وتنظيفه بانتظام كجزء من الصيانة الوقائية. يؤدي انسداد جهاز التنفس إلى تقليل الأداء تدريجيًا لدرجة أنه قد لا يتم ملاحظته حتى تبدأ الأسطوانة في العمل بشكل سيء - مما يجعل الفحص المجدول أكثر أهمية من الإصلاح التفاعلي.

اختيار حجم التجويف المناسب لأي من النوعين

يعد الحجم الصحيح للتجويف هو الخطوة الأساسية في تحديد أي أسطوانة هواء. يؤدي انخفاض حجم التجويف إلى إنتاج قوة غير كافية؛ الإفراط في الحجم يهدر الهواء والمال. تختلف العملية قليلاً لكل نوع من الأسطوانات.

لأسطوانات التمثيل المفردة

1. حدد القوة المطلوبة عند نهاية الشوط (حيث يكون ضغط الزنبرك هو الحد الأقصى).
2. أضف الحد الأقصى لقوة الزنبرك للسكتة المحددة إلى قوة الخرج المطلوبة.
3. أضف احتكاك الختم (عادةً 10% من القوة النظرية كهامش أمان).
4. احسب مساحة التجويف المطلوبة: المساحة = القوة الإجمالية ÷ ضغط الإمداد.
5. حدد حجم التجويف القياسي التالي لأعلى من المنطقة المحسوبة.
6. تحقق من أن قوة الزنبرك كافية لإعادة المكبس إلى الحمل في شوط العودة.

لأسطوانات التمثيل المزدوج

1. تحديد القوة المطلوبة لكل من ضربات التمديد والتراجع بشكل منفصل.
2. احسب التجويف المطلوب لكل شوط عند ضغط الإمداد المتوفر، مع مراعاة تقليل مساحة نهاية القضيب عند حساب التراجع.
3. أضف عامل أمان قدره 1.25-1.5× لمراعاة الاحتكاك واختلال المحاذاة وتغيرات الضغط.
4. حدد التجويف الذي يلبي متطلبات الشوط — عادةً ما يكون الأكبر من القيمتين المحسوبتين.
5. تحقق من قطر القضيب مقابل حدود الانبعاج إذا كان القضيب في حالة ضغط وطويل بالنسبة لقطره.

تتوافق أحجام التجويف القياسية في كلا النوعين من الأسطوانات مع معايير ISO 15552: 12، 16، 20، 25، 32، 40، 50، 63، 80، 100، 125، 160، و 200 ملم هي الأكثر شيوعًا. يضمن تحديد حجم التجويف القياسي إمكانية التبادل بين الشركات المصنعة وتبسيط إدارة قطع الغيار.

نطاقات ضغط التشغيل وتأثيرها على الاختيار

يتم تصنيف كل من أسطوانات الهواء المفردة والمزدوجة المفعول لضغوط التشغيل النموذجية البالغة 1 إلى 10 بار (14.5 إلى 145 رطل لكل بوصة مربعة) ، مع أن ضغط الإمداد الصناعي الأكثر شيوعًا هو 6 بار (87 رطل لكل بوصة مربعة). ومع ذلك، فإن العمل عند ضغوط منخفضة يؤثر على كل نوع بشكل مختلف.

بالنسبة للأسطوانات ذات الفعل الواحد، يلزم وجود حد أدنى من ضغط التشغيل للتغلب على التحميل المسبق للزنبرك بالإضافة إلى احتكاك الختم. إذا انخفض ضغط الإمداد، على سبيل المثال، إلى 3 بار في نظام مصنّف لـ 6 بار، فإن قوة الخرج الفعالة تنخفض بنسبة 50% تقريبًا. لكن قوة الزنبرك تظل دون تغيير - مما يعني أن تقليل قوة الأسطوانة ذات الفعل الواحد غير متناسب مقارنة بالنوع مزدوج الفعل عند نفس الضغط المنخفض.

بالإضافة إلى ذلك، قد تحتوي الأسطوانات ذات الفعل الواحد على الحد الأدنى من ضغط التشغيل المحدد من قبل الشركة المصنعة، والذي لن تمتد الأسطوانة بالكامل تحت الزنبرك. عادةً ما يتم إدراج هذه العتبة في ورقة بيانات المنتج ويجب مقارنتها بالحد الأدنى المضمون لضغط الإمداد في نظامك - وليس ضغط الإمداد الاسمي.

تعتبر الأسطوانات مزدوجة الفعل أقل حساسية لتقلبات الضغط في هذا الصدد لأنه لا يوجد لدى أي من الشوطين مقاومة ميكانيكية ثابتة للتغلب عليها بعد الاحتكاك. عند الضغوط المنخفضة، ينخفض ​​خرج القوة بشكل متناسب في كلتا الضربتين، ويظل النظام يعمل - فقط مع توفر قوة أقل.

متغيرات اسطوانة التمثيل المزدوج التي تستحق المعرفة

ضمن فئة التمثيل المزدوج، هناك العديد من التصميمات المتخصصة التي تتناول متطلبات التطبيق المحددة:

• قضيب مزدوج اسطوانة التمثيل المزدوج: يمتد قضيب المكبس من طرفي الاسطوانة. كلا الجانبين لهما نفس مساحة التجويف، لذا فإن قوى التمدد والتراجع متطابقة. يُستخدم عندما يكون خرج القوة المتماثل أمرًا بالغ الأهمية أو عندما تكون هناك حاجة إلى قضيب من أجل التوصيل الميكانيكي أو مرجع القياس على كلا الجانبين.
• اسطوانة جنبا إلى جنب: تم تركيب أسطوانتين مزدوجتي المفعول على التوالي على نفس قضيب المكبس. يعمل المكبسان في وقت واحد، مما يؤدي إلى مضاعفة القوة المتوفرة تقريبًا من قطر التجويف المحدد. يُستخدم عندما تكون مساحة التجويف محدودة ولكن هناك حاجة إلى قوة عالية.

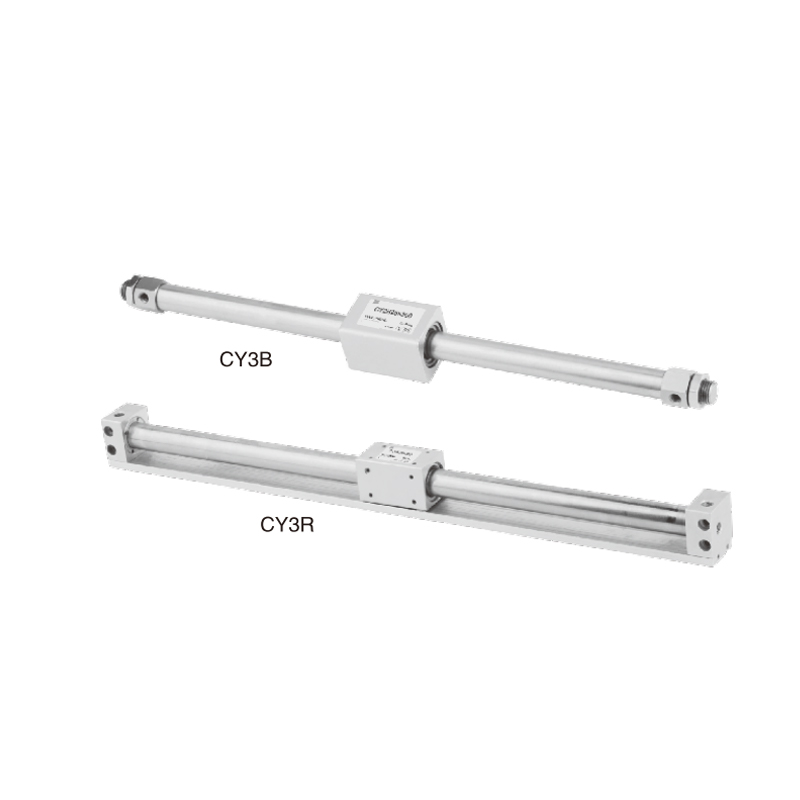

• أسطوانة مزدوجة المفعول بدون قضبان: يتصل الحمل خارجيًا بالمكبس عبر فتحة أو أداة توصيل مغناطيسية في جدار الأسطوانة. يتيح ضربات طويلة جدًا في حزمة مدمجة. متوفر بخطوط تصل إلى 6000 ملم أو أكثر.
• أسطوانة مزدوجة المفعول موجهة: يدمج الأدلة الخطية مباشرة مع جسم الأسطوانة للتخلص من عزم الدوران وقوى التحميل الجانبي على القضيب. ضروري للتطبيقات التي تتطلب حركة خطية دقيقة ودقة زاوية بدون أدلة خارجية.

ملخص: الاختيار بين التمثيل الفردي والتمثيل المزدوج

يصبح القرار واضحًا ومباشرًا بمجرد قيامك بتعيين متطلبات طلبك مقابل الفروق الرئيسية. استخدم الإطار التالي:

• اختر التمثيل الفردي متى: يحتاج التطبيق إلى العودة الآمنة من الفشل إلى موقعه الأصلي؛ السكتة الدماغية قصيرة (أقل من 150-200 ملم)؛ قوة العودة المطلوبة ضئيلة؛ يجب التقليل من استهلاك الهواء؛ يفضل استخدام دوائر صمامات أبسط؛ ويكون التوفير في التكاليف على الصمامات والسباكة مفيدًا على نطاق واسع.
• اختر التمثيل المزدوج متى: يجب أن توفر كلتا الضربتين قوة ذات معنى؛ طول السكتة الدماغية يتجاوز 200 ملم؛ مطلوب التحكم المستقل في السرعة لكلا السكتات الدماغية؛ معدل الدورة مرتفع ويجب ضبط سرعة العودة؛ الحمل على شوط العودة متغير أو كبير؛ أو أن التطبيق عبارة عن آلية ضغط أو نقل أو اختيار ومكان.

في الغالبية العظمى من تطبيقات الأتمتة الصناعية، إن أسطوانة الهواء مزدوجة المفعول هي العمود الفقري الافتراضي - مرنة وقوية ويمكن السيطرة عليها بالكامل. تكتسب الأسطوانة ذات التمثيل الفردي مكانها في تصميمات أبسط أو حساسة للسلامة أو حساسة للتكلفة حيث يكون سلوكها المتأصل في عودة الزنبرك ميزة وليس قيدًا. إن فهم كلا النوعين على هذا المستوى من التفاصيل يسمح لك بإجراء هذا الاختيار بشكل متعمد، بناءً على المتطلبات الهندسية بدلاً من التقليد.
