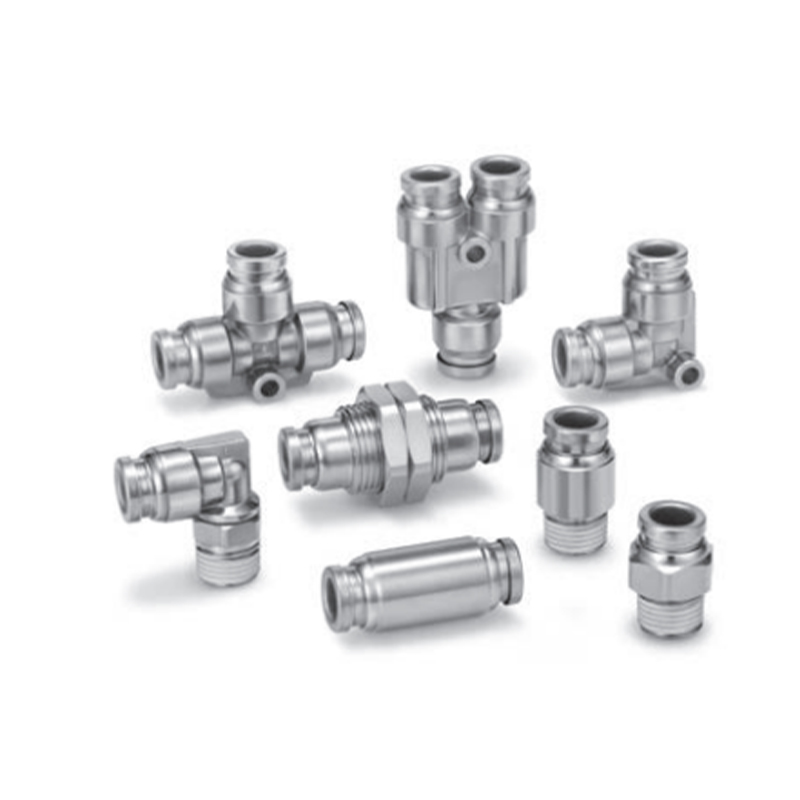

سلسلة KQG2 SUS316 من الفولاذ المقاوم للصدأ بلمسة واحدة
  • سلسلة KQG2 SUS316 من الفولاذ المقاوم للصدأ بلمسة واحدة
تركيب من الفولاذ المقاوم للصدأ بلمسة واحدة

سلسلة KQG2 SUS316 من الفولاذ المقاوم للصدأ بلمسة واحدة

تم تصميم تركيبات KQG2 series SUS316 المصنوعة من الفولاذ المقاوم للصدأ والتي تعمل بلمسة واحدة للبيئات الصناعية القاسية. إنها مصنوعة من الفولاذ المقاوم للصدأ SUS316 بدرجة الأدوات الجراحية لتحقيق اتصال سريع وفصل لقنوات الوسائط. يجمع هيكلها بين المقاومة العالية للتآكل وسهولة التشغيل، وهو مناسب لأنظمة التحكم في السوائل ذات المتطلبات الصارمة فيما يتعلق بالنظافة والموثوقية.

الميزات الأساسية
قاعدة مقاومة للتآكل من الدرجة الطبية
مادة الجسم الرئيسية هي الفولاذ المقاوم للصدأ الأوستنيتي منخفض الكربون SUS316. يتم تعزيز طبقة مقاومة التآكل السطحي من خلال عملية التخميل، والتي تمنع بشكل كبير تآكل أيونات الكلوريد والتآكل بين الحبيبات، وهي مقاومة للمذيبات الحمضية والقلوية وبيئات رش الملح العالية.

آلية قفل عمل واحد
هيكل إبزيم مدمج ذاتي القفل، يمكن إجراء دفع واحد إكمال الختم ثنائي الاتجاه لخط الأنابيب، بدون أدوات مساعدة أو تشغيل دوران، مما يقلل بشكل كبير من صيانة المعدات ووقت إعادة تنظيم خط الأنابيب.

ضمان الختم الديناميكي كامل النطاق
يستخدم مكون الختم متعدد المراحل مواد بوليمر مركبة، ويمكن لنظام تعويض المطاط الصناعي أن يمتص اهتزاز خط الأنابيب والتمدد الحراري وتشوه الانكماش، مما يحافظ على عدم التسرب في ظل ظروف تقلب الضغط الشديد.

تصميم قناة تدفق غير ملوثة
لا تحتوي قناة التدفق ذات القطر الكامل على هيكل زاوية ميتة، جنبًا إلى جنب مع معالجة الجدار الداخلي بالتلميع الكهربائي، لمنع احتجاز الجسيمات ونمو الأغشية الحيوية، وتلبية متطلبات سلامة السوائل لنقل الوسائط عالية النقاء.

بنية متوافقة وحدات
تدعم الواجهة القياسية التكيف القابل للتبديل مع تجهيزات الأنابيب الصناعية السائدة، مما يوفر متغيرات طوبولوجية متعددة مثل المستقيم والزاوية اليمنى والثلاثية، لتحقيق التوسع السريع وإعادة بناء أنظمة شبكات الأنابيب المعقدة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:تركيب من الفولاذ المقاوم للصدأ من سلسلة KQB2 بلمسة واحدة
  • مناسبة للأنابيب
    مادة الأنبوب FEP، PFA، نايلون، نايلون ناعم ملاحظة 1)، بولي يوريثين، بولي أوليفين
    القطر الخارجي للأنبوب Ø1/8"، Ø5/32"، Ø1/4"، Ø5/16"، Ø3/8"، Ø1/2"

    المواصفات
    السوائل المستخدمة الهواء والماء والبخار الملاحظة 2) الملاحظة 3)
    نطاق الضغط ملاحظة 4) -100 كيلو باسكال إلى 1 ميجا باسكال ملاحظة 5)
    ضغط اختبار الضغط 3.0 ميجا باسكال
    درجة الحرارة المحيطة ودرجة حرارة السوائل ملاحظة 6) -5 إلى 150 درجة مئوية (لكن غير مجمدة) ملاحظة 5)
    الشحوم المستخدمة لا توجد مواصفات الشحوم
    ختم الأجزاء الملولبة مع مانع التسرب

    قطع غيار
    الاسم القطر الخارجي للأنبوب نموذج مادة
    طوقا 一 م-5G3 SUS316
    FKM خاص
    صامولة تركيب اللوحة Ø1/8"، Ø5/32" KQG201-P01 SUS316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    جدول التكيف بطانة
    القطر الخارجي للأنبوب مادة الأنابيب مناسبة للبطانة الداخلية للأكمام
    ث / تيه
    (محطة إثراء الوقود)     		ليرة تركية/سمسم
    (PFA)     		نموذج الطول
    Ø5/32" TH0402 一 تي جي جي-0402 18
    ث0425 一 تي جي جي-0425 18
    一 TL0403 تي جي جي-0403 18
    Ø1/4" TIHB07 TIL07 تي جي جي-0604 19
    TIHA07 一 تي جي جي-0746 19
    Ø5/16" TH0806 TL0806 تي جي جي-0806 20.5
    Ø3/8" TIHB11 TIL11 تي جي جي-1065 23
    TIHA11 一 تي جي جي-1107 23
    Ø1/2" TIH13 TIL13 تي جي جي-1395 24
    ※ مادة سلسلة TJG هي SUS316

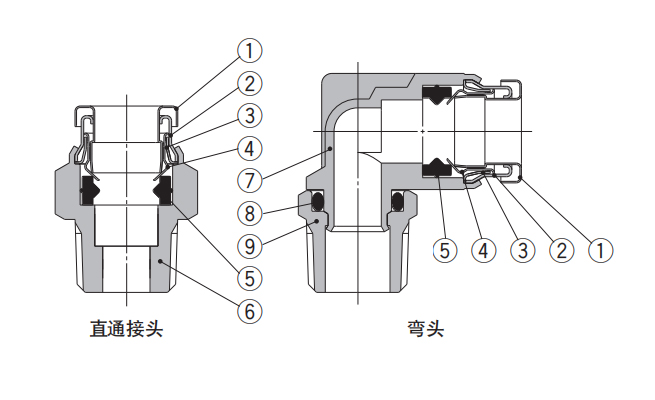

  • المكونات
    الرقم التسلسلي الاسم مادة
    1 الافراج عن الأكمام SUS316
    2 كم الدليل 1 SUS316
    3 كم الدليل 2 SUS316
    4 كوليه SUS316
    5 قطعة الختم FKM خاص (طلاء الفلور)
    6 جسم موصل مستقيم SUS316
    7 جسم الكوع SUS316
    8 يا الدائري FKM خاص (طلاء الفلور)
    9 موصل مناسب للضغط SUS316

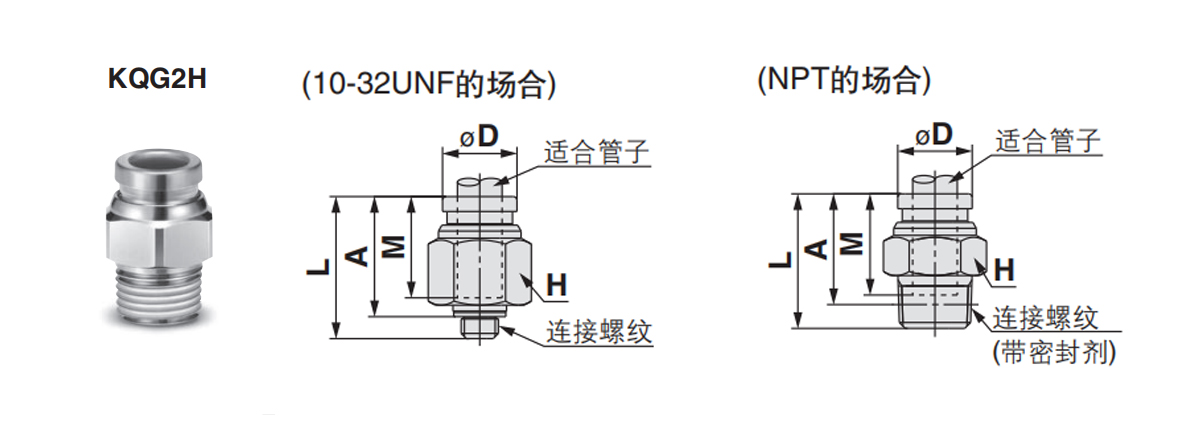

  • موصل مستقيم: KQG2H
    مناسبة للأنابيب
    القطر الخارجي مم     		موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		ØD ملاحظة 1) L أ※ M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 م5×0.8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 م5×0.8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 م5×0.8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R الأبعاد المرجعية بعد ربط الخيط.
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates values when using FEP tubes.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

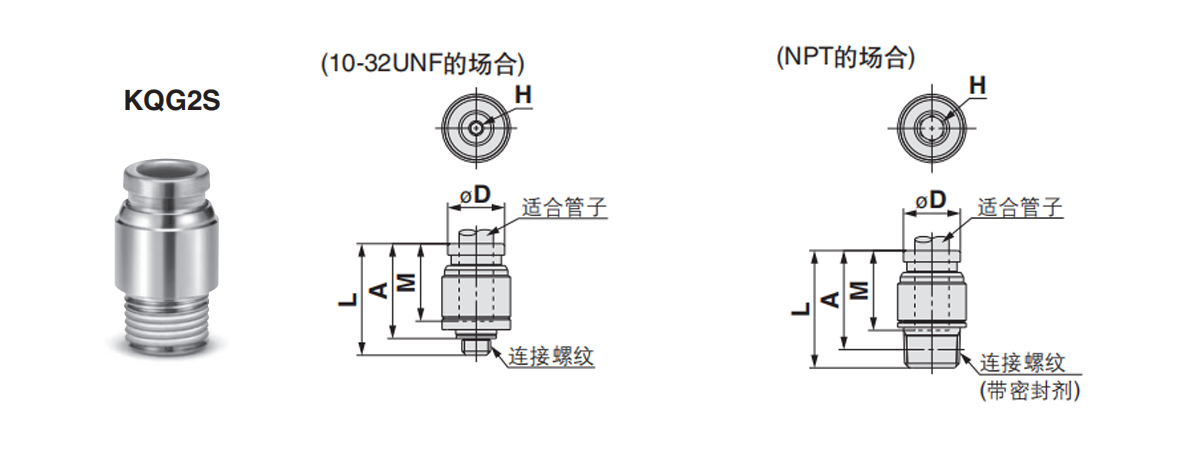

    موصل مستقيم سداسي في الخط: KQG2S
    مناسبة للأنابيب
    القطر الخارجي مم     		موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		ØD ملاحظة 1) L أ※ M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 م5×0.8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 م5×0.8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 م5×0.8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R الأبعاد المرجعية بعد ربط الخيط.
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates values when using FEP tubes.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

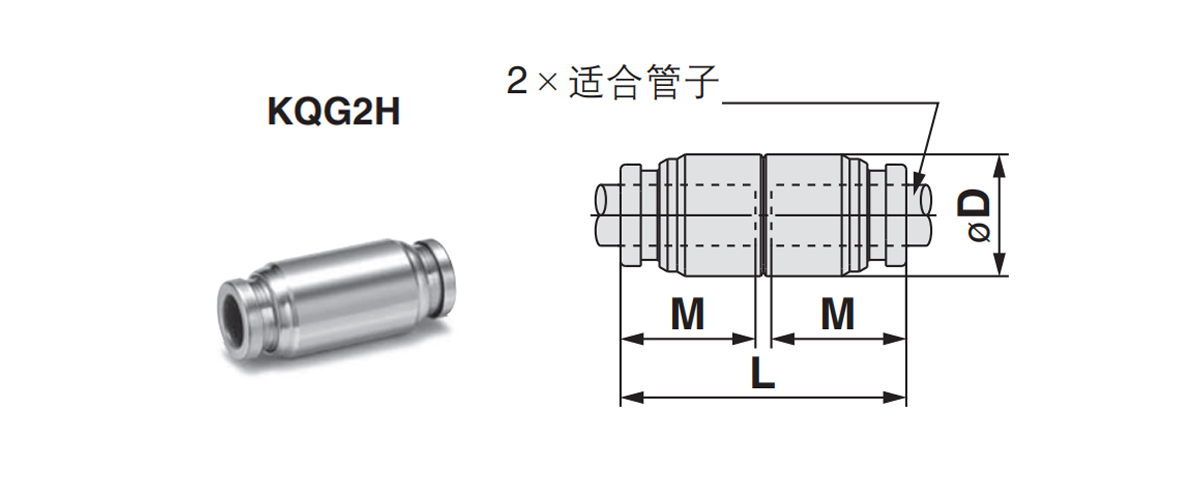

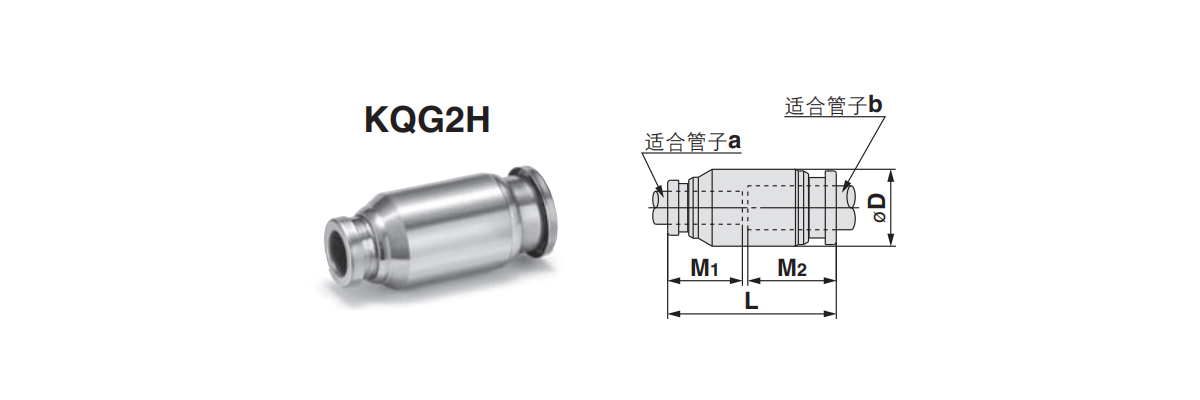

    الاتصال المباشر: KQG2H
    مناسبة للأنابيب
    القطر الخارجي مم     		نموذج ØD ملاحظة 1) L M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    ملاحظة 1) يشير ØD إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates the value when using FEP tubing.
    يشير Ø16 إلى القيمة عند استخدام أنابيب النايلون فقط.

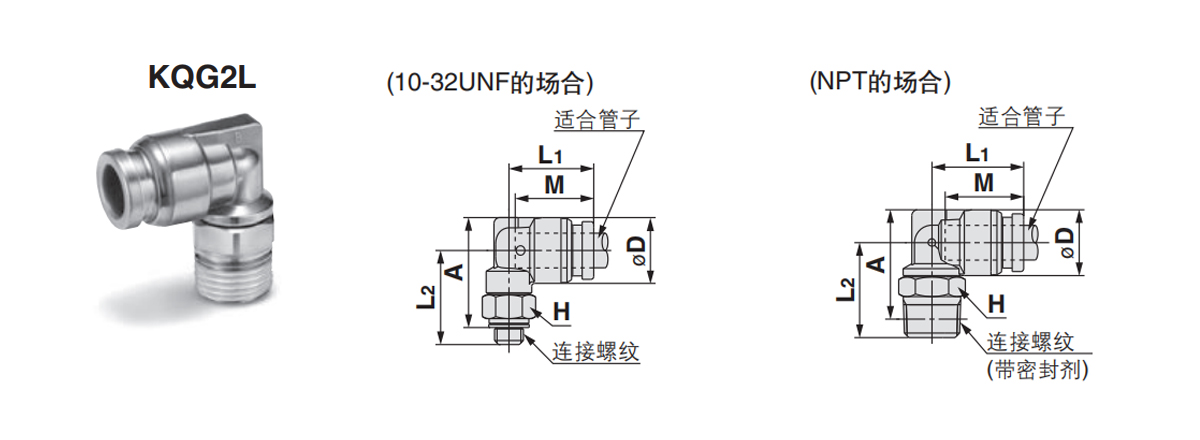

    الكوع: KQG2L
    مناسبة للأنابيب
    القطر الخارجي مم     		موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		ملاحظة 1)
    ØD     		L1 L2 أ※ M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 م5×0.8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 م5×0.8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 م5×0.8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R الأبعاد المرجعية بعد ربط الخيط.
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates values when using FEP tubes.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

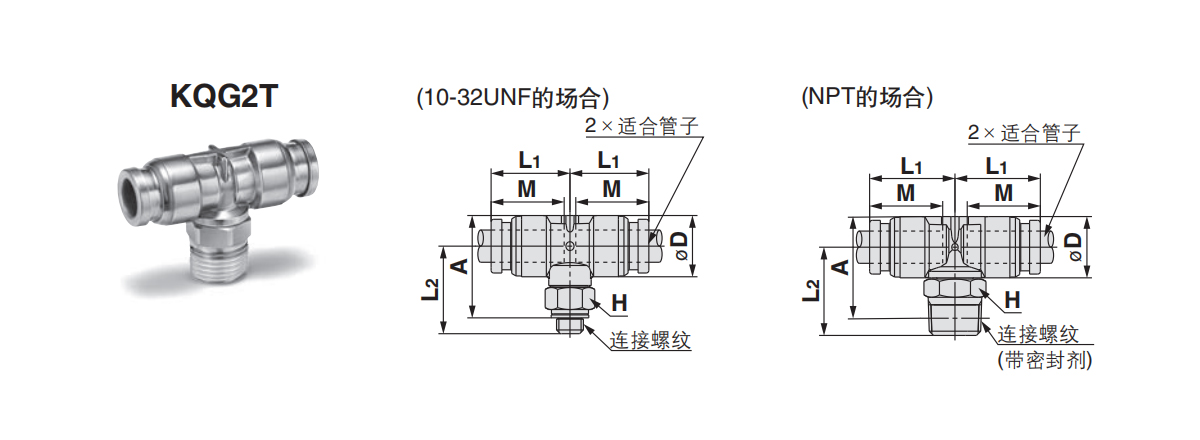

    موصل مزدوج الأنبوب على شكل حرف T: KQG2T
    مناسبة للأنابيب
    القطر الخارجي مم     		موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		ملاحظة 1)
    ØD     		L1 L2 أ※ M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 م5×0.8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 م5×0.8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 م5×0.8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R الأبعاد المرجعية بعد ربط الخيط.
    ملاحظة 1)Ø D indicates the maximum diameter.
    ملاحظة 2) Indicates values when using FEP tubes.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

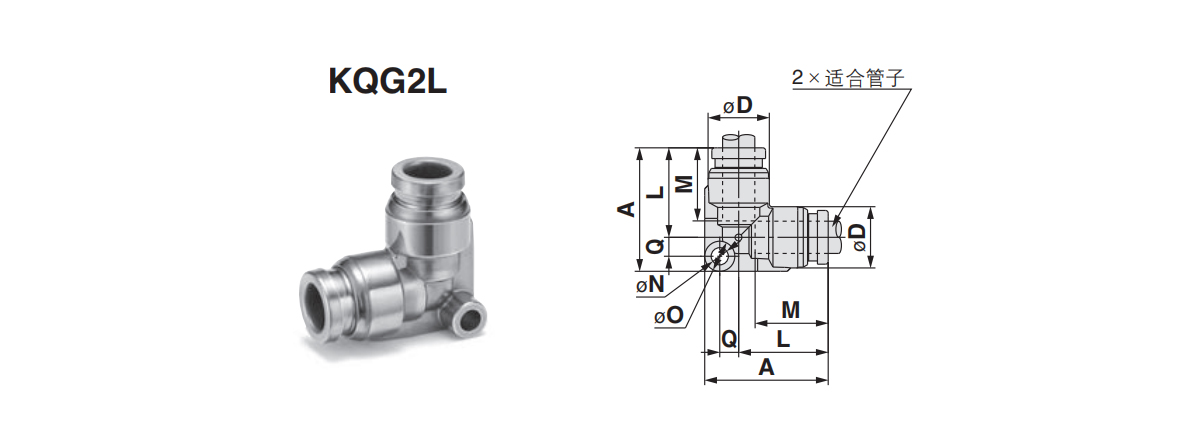

    الأنابيب المنحنية: KQG2L
    مناسبة للأنابيب
    القطر الخارجي مم     		نموذج ملاحظة 1)
    ØD     		L A Q M ØN ØO ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    ملاحظة 1)Ø D indicates the maximum diameter.
    ملاحظة 2) Indicates the value when using FEP tubing.
    يشير Ø16 إلى القيمة عند استخدام أنابيب النايلون فقط.

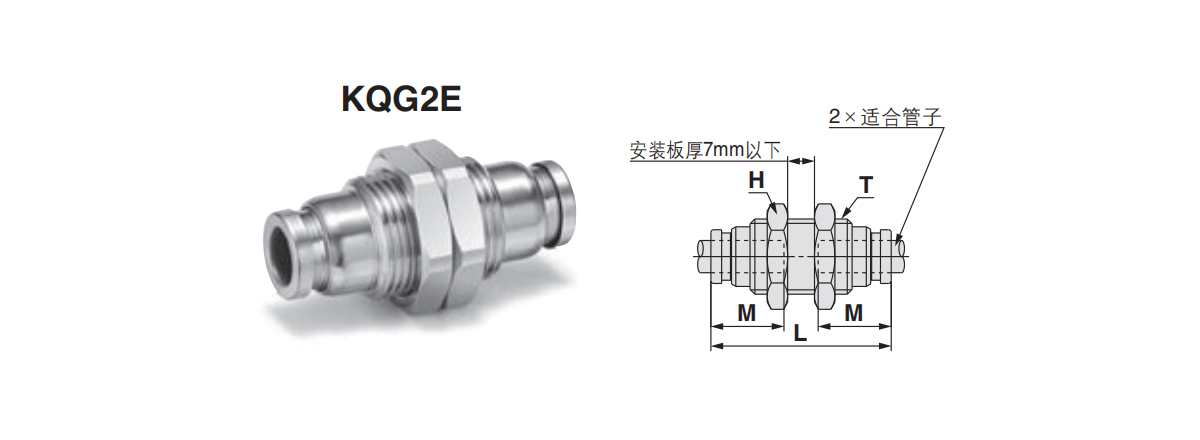

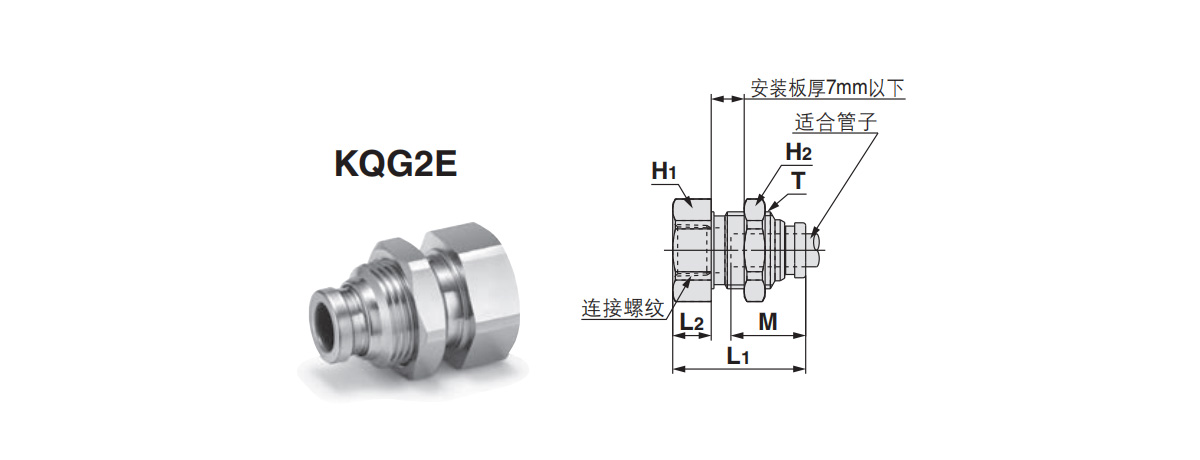

    الموصل المباشر المثبت على اللوحة: KQG2E
    مناسبة للأنابيب
    القطر الخارجي مم     		نموذج T
    (م)     		H
    (سداسية الجوانب المقابلة)     		L فتحة التركيب M ملحوظة )
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQG2E23-00 م10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 م10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 م14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 م15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 م18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 م20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 م27×1 30 42.6 28 20.8 113 87.3
    ملاحظة 1)Ø D indicates the maximum diameter.
    Ø16 يشير فقط إلى القيمة عند استخدام أنابيب النايلون.

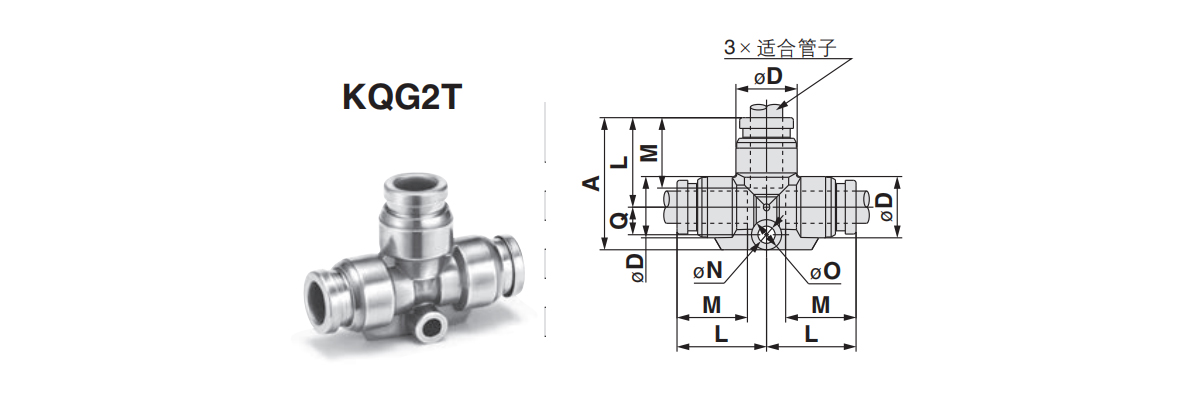

    تركيب الأنابيب على شكل حرف T: KQG2T
    مناسبة للأنابيب
    القطر الخارجي مم     		نموذج ملاحظة 1)
    ØD     		L A Q M على ن يا ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates the value when using FEP tubing.
    يشير Ø16 إلى القيمة عند استخدام أنابيب النايلون فقط.

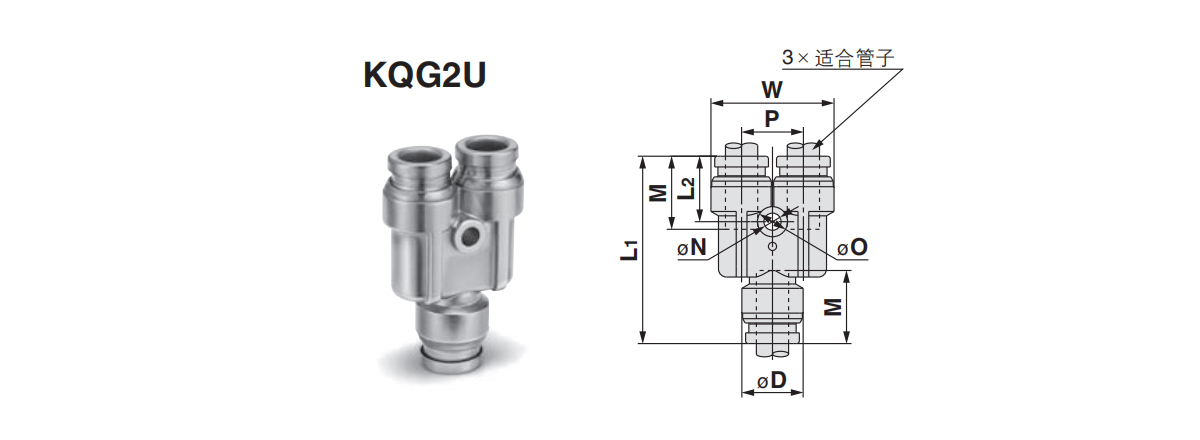

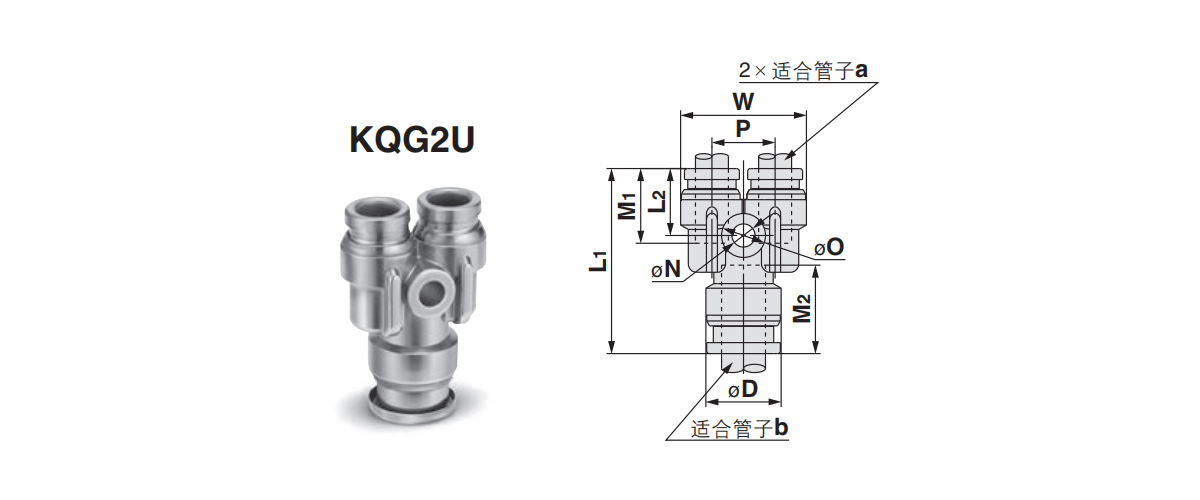

    تركيب الأنابيب على شكل Y: KQG2U
    مناسبة للأنابيب
    القطر الخارجي مم     		نموذج ملاحظة 1)
    ØD     		W L1 L2 P M ØN ØO ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates values when using FEP tubing.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

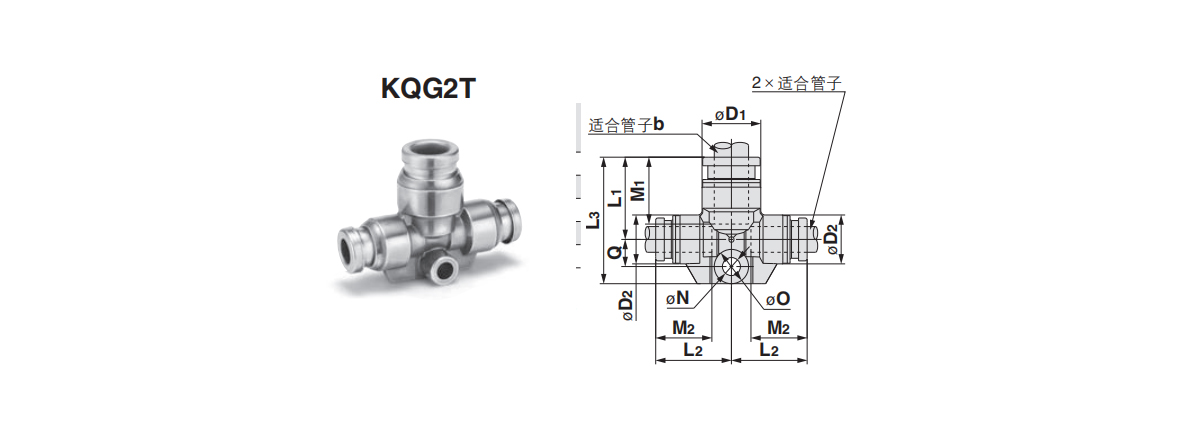

    وصلة أنابيب مختلفة القطر على شكل حرف T: KQG2T
    مناسبة للأنابيب
    外 径 م م     		نموذج ملاحظة 1)
    ØD1     		ملاحظة 1)
    ØD2     		L1 L2 L3 Q م1 م2 ØN ØO ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    a b
    Ø3.2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    ملاحظة 1) Ø D1 and Ø D2 indicate the maximum diameter.
    ملاحظة 2) Indicates the value when using FEP pipes.

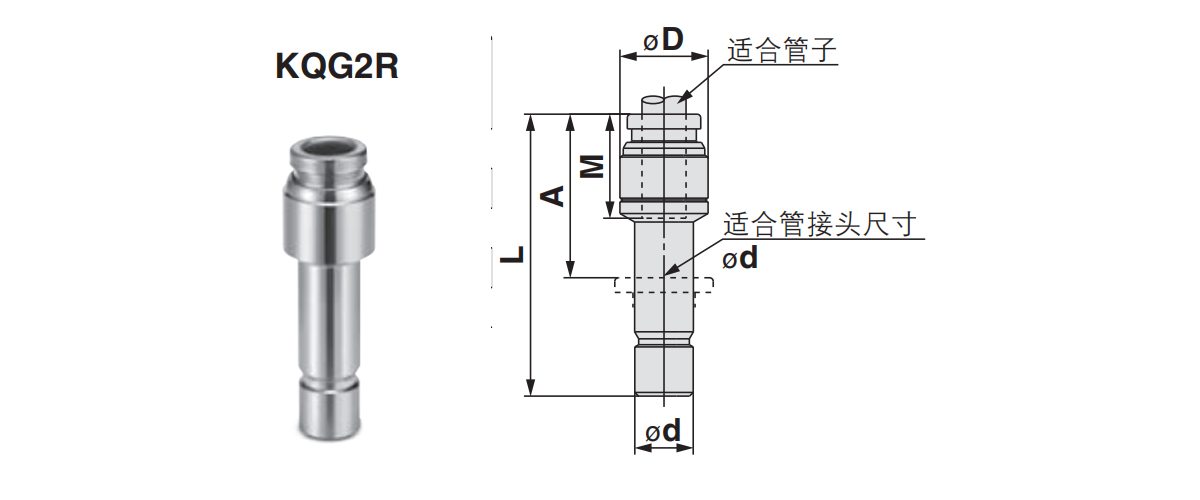

    الحد من تركيب الأنابيب: KQG2R
    مناسبة للأنابيب
    القطر الخارجي مم     		مناسبة لمفاصل الأنابيب نموذج ØD ملاحظة 1) L A M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    a b
    Ø3.2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5.6    6.7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26.1  18.3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    ملاحظة 1) يشير ØD إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates the value when using FEP tubing.

    تقليل الأنابيب المستقيمة: KQG2H
    مناسبة للأنابيب
    القطر الخارجي مم     		نموذج ØD ملاحظة 1) L م1 م2 ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    a b
    Ø3.2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates the value when using FEP tubing.

    وصلة أنابيب مختلفة القطر على شكل Y: KQG2U
    مناسبة للأنابيب
    القطر الخارجي مم     		نموذج الملاحظة 1)
    ØD     		L1 L2 P W م1 م2 ØN ØO ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    a b
    Ø3.2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates the value when using FEP tubing.

    موصل مستقيم لتركيب اللوحة الداخلية: KQG2E
    مناسبة للأنابيب
    القطر الخارجي مم     		موضوع الاتصال
    RC     		نموذج T
    (م)     		مسدس الجانبين المعاكس L1 L2 ثقب التركيب M ملاحظة)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    H1 H2
    Ø3.2 1/4 KQG2E23-02 م10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 م10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 م14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 م15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 م18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 م20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 م27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    ملاحظة: تشير القيم إلى تلك الخاصة بأنابيب FEP.
    يشير Ø16 إلى قيم أنابيب النايلون فقط.

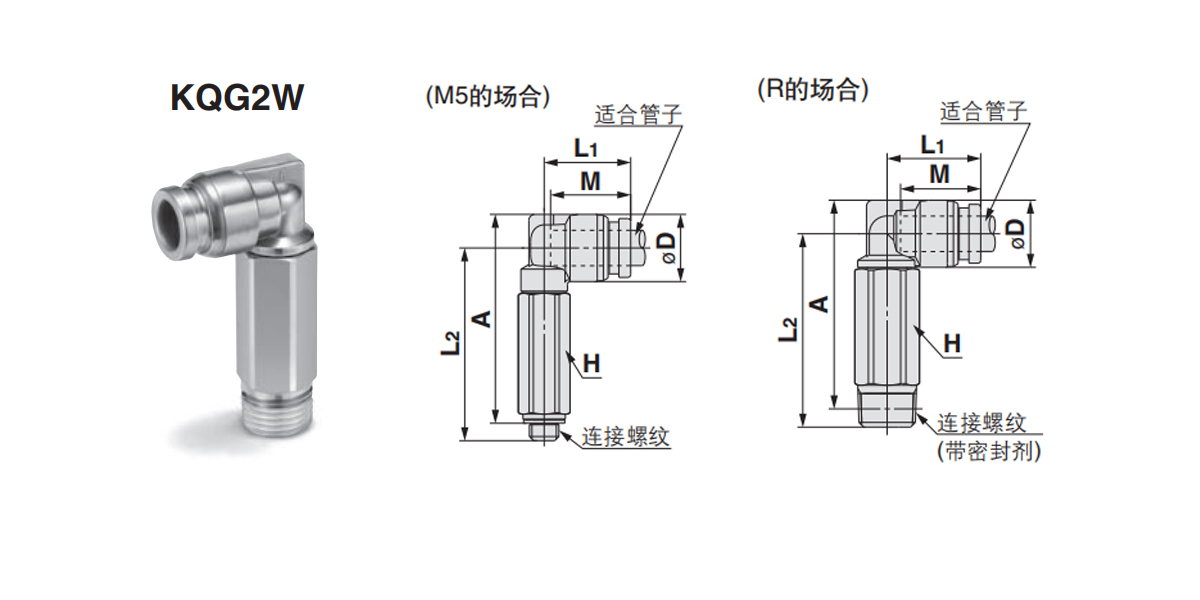

    الكوع الممتد: KQG2W
    مناسبة للأنابيب
    القطر الخارجي مم     		موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		الملاحظة 1)
    ØD     		L1 L2 أ※ M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 م5×0.8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 م5×0.8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 م5×0.8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R الأبعاد المرجعية بعد ربط الخيط.
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates values when using FEP tubes.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

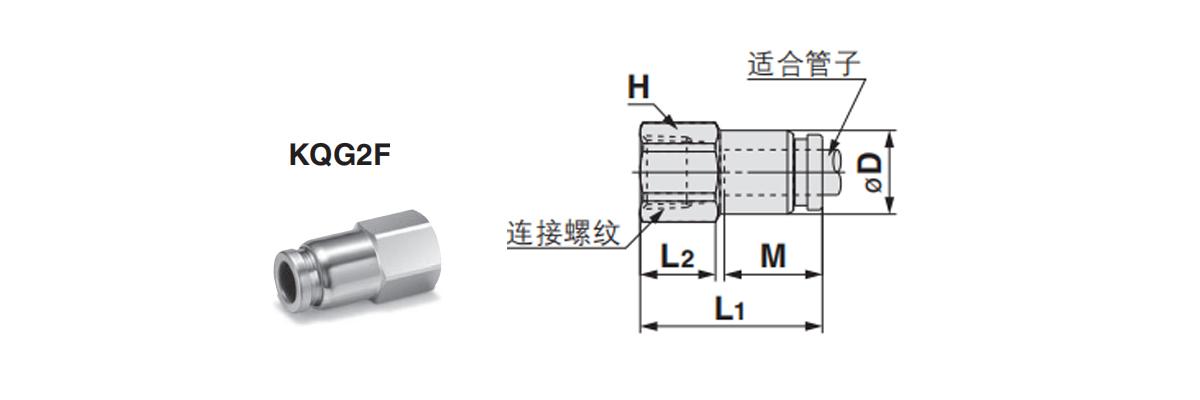

    موصل مستقيم للخيط الداخلي: KQG2F
    مناسبة للأنابيب
    القطر الخارجي مم     		موضوع الاتصال
    RC     		نموذج H
    (سداسية الجوانب المقابلة)     		ØD ملاحظة 1) L1 L2 M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    ملاحظة 1) Ø D يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) Indicates values when using FEP tubing.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

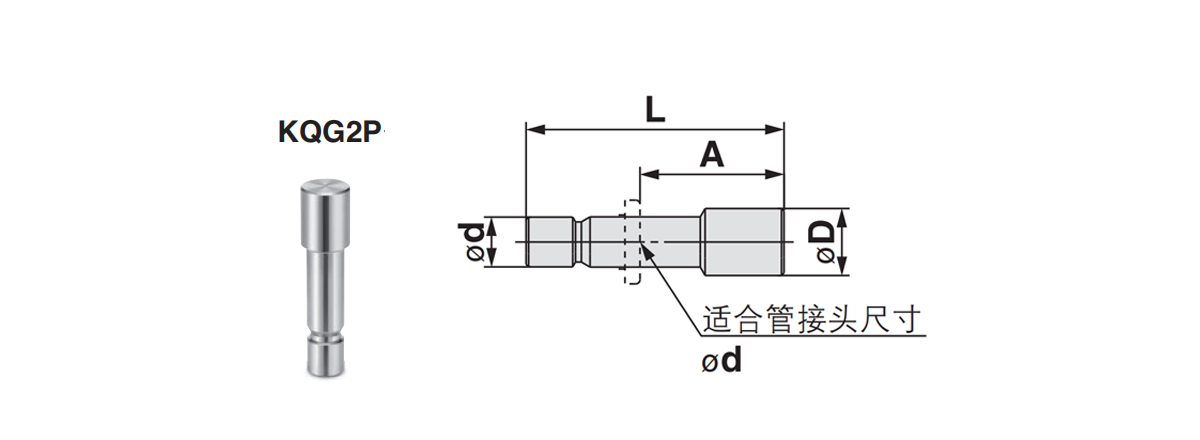

    المكونات: KQG2P
    مناسبة لمفاصل الأنابيب
    الأبعاد     		نموذج ØD L A الجودة ز
    Ø3.2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

منتجات ذات صلة

المدونة والأخبار

أحدث أخبارنا و
مدونة

عرض المزيد

الجودة الموثوقة والأصيلة تبرز بشكل طبيعي.

الاختيار يأتي من الثقة، والتعاون يأتي من الصدق.

  • س: متى يمكننا الحصول على الرد بعد أن نرسل لك استفسارًا؟

    سوف نقوم بالرد عليك في غضون 24 ساعة بعد تلقي الاستفسار في أيام العمل.

  • س: هل أنت منتج مباشر أو شركة تجارية؟

    نحن الشركة المصنعة، ولدينا قسم المبيعات الدولية الخاصة. حتى نتمكن من إنتاج وبيع كل شيء بأنفسنا.

  • س: هل يمكنك صنع منتجات مخصصة؟

    نعم، يمكننا تطوير وإنتاج المنتجات وفقًا للرسومات أو العينات المقدمة من العملاء.

  • س: كيف تضمن شركتك جودة المنتج؟

    بادئ ذي بدء، سنقوم بالفحص بعد كل عملية. بالنسبة للمنتجات النهائية، سنجري فحصًا بنسبة 100٪ وفقًا لمتطلبات العملاء والمعايير الدولية.

  • س: أين يتم تصدير منتجاتك بشكل رئيسي؟

    يتم تصدير منتجاتنا بشكل رئيسي إلى ألمانيا والولايات المتحدة والدنمارك وأكثر من اثنتي عشرة دولة في أوروبا وأمريكا الشمالية
