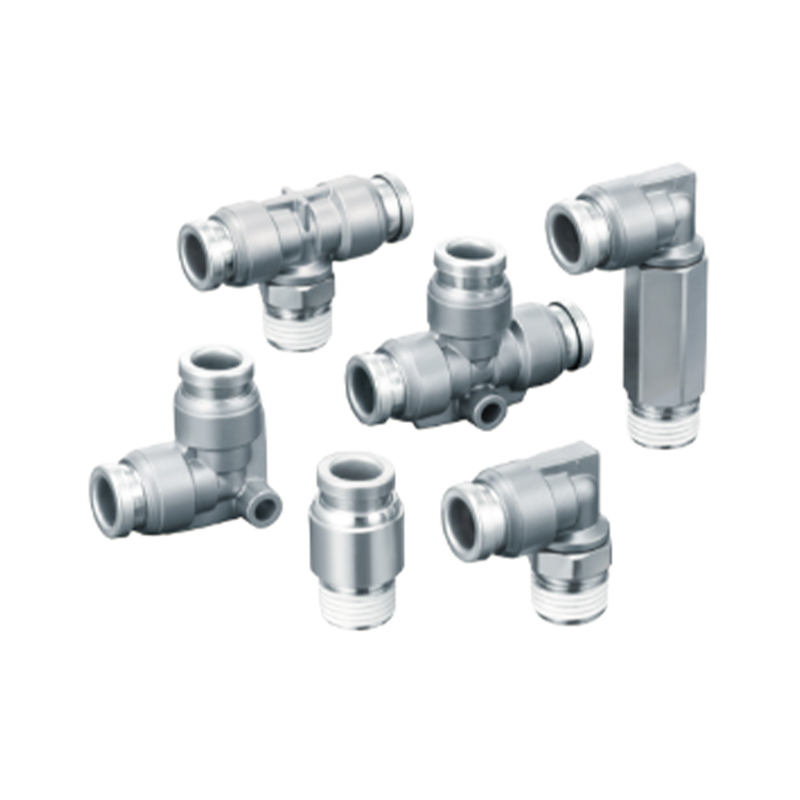

تركيب من الفولاذ المقاوم للصدأ من سلسلة KQB2 بلمسة واحدة
  • تركيب من الفولاذ المقاوم للصدأ من سلسلة KQB2 بلمسة واحدة
تركيب من الفولاذ المقاوم للصدأ بلمسة واحدة

تركيب من الفولاذ المقاوم للصدأ من سلسلة KQB2 بلمسة واحدة

إن تركيبات الفولاذ المقاوم للصدأ من سلسلة KQB2 التي تعمل بلمسة واحدة تعتمد تقنية القولبة المتكاملة للفولاذ المقاوم للصدأ عالية الجودة، والتي تم تصميمها خصيصًا لسيناريوهات نقل السوائل التي تتطلب تفكيكًا سريعًا وختمًا موثوقًا به، مما يلبي المتطلبات الشاملة للنظافة والمتانة في البيئات الصناعية.

الميزات الأساسية
الاستقرار المادي: يتمتع الهيكل المصنوع بالكامل من الفولاذ المقاوم للصدأ بمقاومة أصلية للتآكل، ويتجنب خطر التلوث المتوسط، ويتكيف مع البيئات الحمضية والقاعدة وتقلبات درجة الحرارة والضغط.
آلية القفل الفوري: يحقق تصميم القفل أحادي الاتجاه الذي يعمل بالدفع والسحب اتصال التشغيل الأعمى، كما تعمل حلقة الختم المدمجة ذاتية التعويض على التخلص من مخاطر التسرب
توسيع توافق النظام: يدعم توصيل سلسلة وحدات بأقطار أنابيب متعددة، مما يسمح بتكوين مرن للعقد الفرعية في خطوط الأنابيب المعقدة
تحسين تكلفة الصيانة: تعمل ميزة التفكيك والتجميع بدون أدوات على تقليل وقت توقف المعدات بشكل كبير، ويمكن استبدال هيكل الزنبرك المحتجز بشكل مستقل لتقليل نفقات الصيانة

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة KQG2 SUS316 من الفولاذ المقاوم للصدأ بلمسة واحدة
التالي:لا يوجد مقال تالي
  • المواصفات
    السوائل المستخدمة الهواء والماء والبخار
    نطاق الضغط ملاحظة 2) -100 كيلو باسكال إلى 1 ميجا باسكال ملاحظة 3)
    ضغط اختبار الضغط 3.0 ميجا باسكال
    درجة الحرارة المحيطة ودرجة حرارة السوائل الملاحظة 4) -5 إلى 150 درجة مئوية (لكن غير مجمدة) الملاحظة 3)
    الشحوم المستخدمة لا توجد مواصفات الشحوم
    ختم الأجزاء الملولبة مع مانع التسرب
    ملاحظة 1) لا يمكن استخدام الماء مع أنابيب النايلون الناعمة.
    الملاحظة 2) بما أن التسرب ليس صفرًا، تجنب استخدام الصيانة الفراغية لاختبارات التسرب، وما إلى ذلك. الملاحظة 3) تأكد من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.
    ملاحظة 4) قم بتركيب البطانة في ظل الظروف التالية (باستثناء □3.2).
    · عند استخدامه في البيئات أو مع السوائل المعرضة لتغيرات مفاجئة في درجات الحرارة.
    · عند استخدامه في درجات حرارة عالية.

    مناسبة للأنابيب
    مادة الأنبوب FEP، PFA، نايلون، نايلون ناعم ملاحظة 1)، بولي يوريثين، بولي أوليفين
    القطر الخارجي للأنبوب Ø1/8"، Ø5/32"، Ø1/4"، Ø5/16"، Ø3/8"، Ø1/2"

    ※ بطانة تحدد درجة الحرارة
    الأنابيب المستخدمة درجة الحرارة
    أنابيب FEP/سلسلة TH فوق 80 درجة مئوية
    أنابيب PFA/سلسلة TL فوق 120 درجة مئوية
    قطع غيار
    الاسم القطر الخارجي للأنبوب نموذج مادة
    طوقا 一 م-5G3 SUS316
    FKM خاص
    صامولة تركيب اللوحة Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

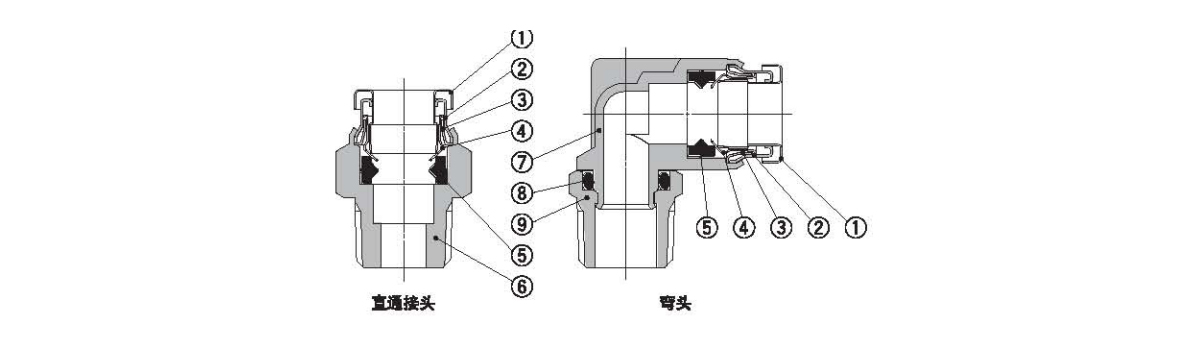

  • لا. الاسم مادة
    1 الافراج عن الأكمام SUS304
    2 كم الدليل 1 SUS304
    3 كم الدليل 2 سو8304
    4 مقطع الربيع SUS304
    5 ختم FKM خاص (طلاء الفلور)
    6 جسم موصل مستقيم C3604 (طلاء النيكل بدون كهرباء)
    7 جسم الكوع سو8316
    8 يا الدائري FKM خاص (طلاء الفلور)
    9 اضغط على زر الدخول C3804 (طلاء نيكل البريليوم بدون كهرباء)

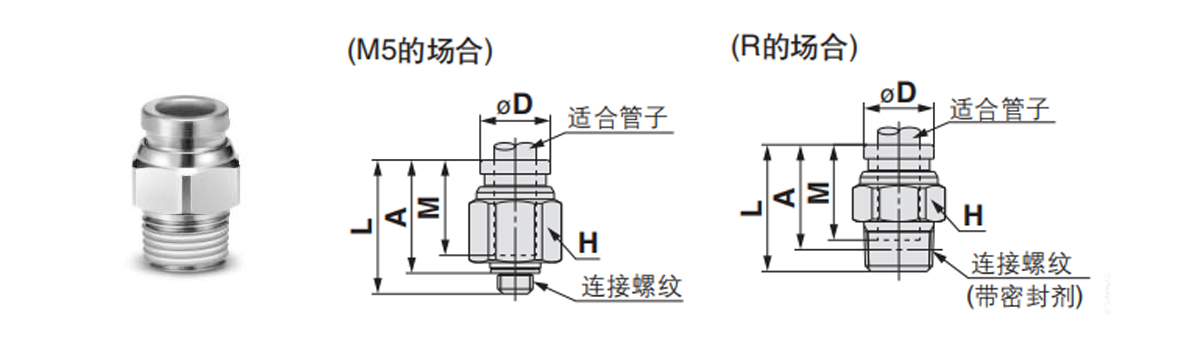

  • موصل مستقيم: KQB2H
    مناسب للقطر الخارجي للأنبوب مم موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		ØD ملاحظة 1) L أ※ M ملاحظة 2) مساحة المقطع العرضي الفعالة مم² الجودة ز
    Ø3.2 م5×0.8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 م5×0.8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 م5×0.ب KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/ب KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/ب KQB2H08-033 17 23.7 18.6 26
    Ø10 1/ب KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/ب KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/ب KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/ب KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R الأبعاد المرجعية بعد ربط المسمار.
    ملاحظة 1) Ø يشير إلى الحد الأقصى للقطر.
    ملاحظة 2) تشير إلى القيمة عند استخدام أنابيب FEP.
    يشير Ø16 إلى القيمة عند استخدام أنابيب النايلون فقط.

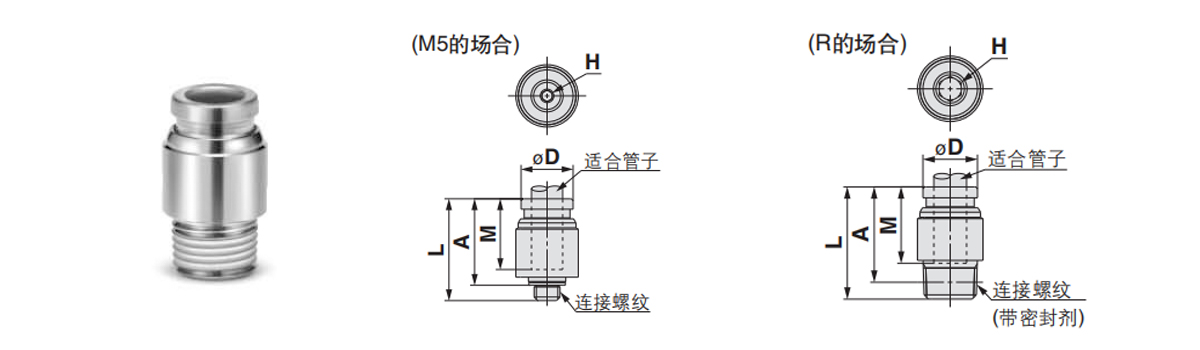

    موصل مستقيم بمقبس سداسي: KQB2S
    مناسب للقطر الخارجي للأنبوب مم موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		ØD ملاحظة 1) L أ※ M ملاحظة 2) مساحة الرسوم الفعلية مم² الجودة ز
    Ø3.2 م5×0.ب KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 م5×0.8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/ب KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 م5×0.ب KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/ب KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3 ب KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/ب KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/ب KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/ب KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R الأبعاد المرجعية بعد ربط الخيط.
    ملاحظة 1) ØD يعني الحد الأقصى للقطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

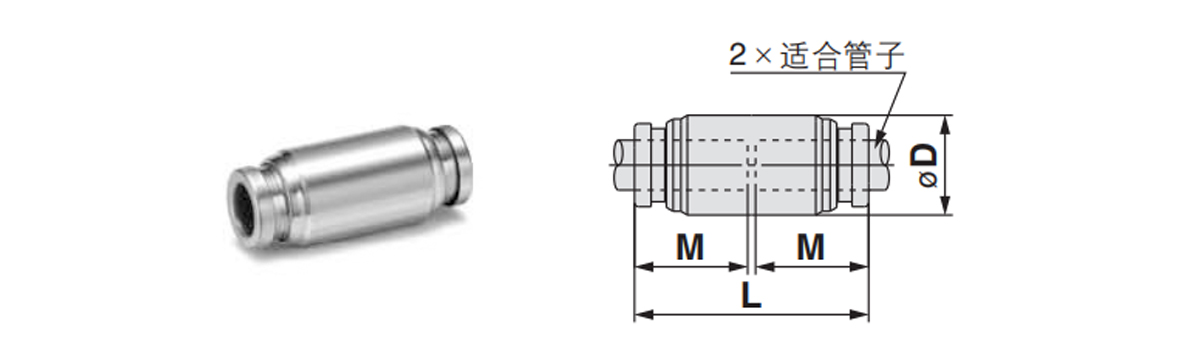

    موصل مستقيم: KQB2H
    مناسب للقطر الخارجي للأنبوب مم نموذج ØD ملاحظة 1) L M ملاحظة 2) مساحة المقطع العرضي الفعالة مم² الجودة ز
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    ملاحظة 1) ØD يعني أقصى قطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

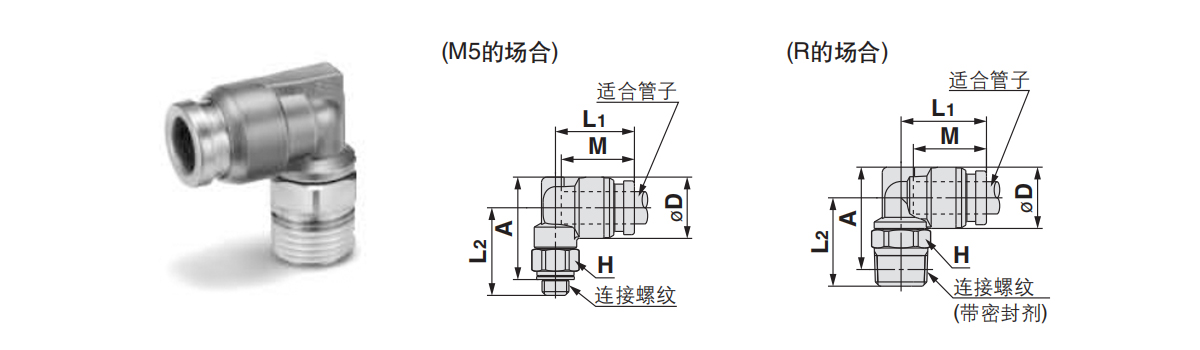

    الكوع: KQB2L
    مناسب للقطر الخارجي للأنبوب مم موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		ملاحظة 1)
    ØD     		L1 L2 أ※ M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم 2     		الجودة ز
    Ø3.2 م5×0.ب KQB2L23-M5 8 8.3 13.1 14.ب 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 م5×0.ب KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 م5×0.ب 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※الأبعاد المرجعية بعد ربط الخيط R.
    ملاحظة 1) ØD يعني أقصى قطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون.

    موصل مزدوج الأنبوب على شكل حرف T: KQB2T
    مناسب للقطر الخارجي للأنبوب مم موضوع الاتصال
    ر، م     		نموذج H
    (سداسية الجوانب المقابلة)     		ملاحظة 1)
    ØD     		L1 L2 أ※ M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 م5×0.8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 م5×0.ب KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 م5×0.ب KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※الأبعاد المرجعية بعد ربط الخيط R.
    ملاحظة 1) ØD يعني أقصى قطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

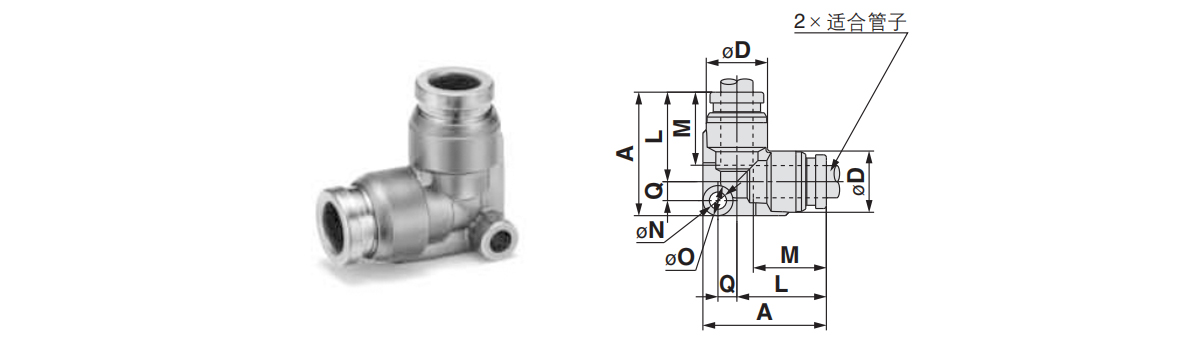

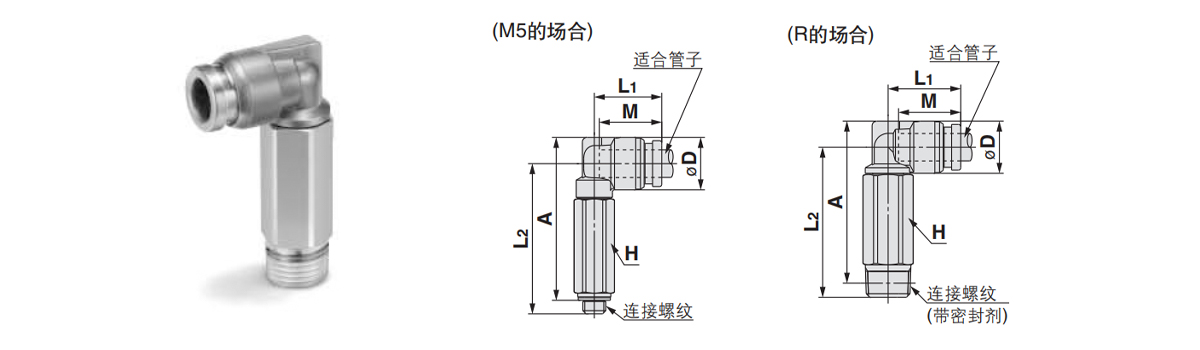

    كوع الزاوية اليمنى: KQB2L
    مناسب للقطر الخارجي للأنبوب مم نموذج ملاحظة 1)
    6 د     		L A Q M ØN O ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    ملاحظة 1) ØD يعني أقصى قطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø18 إلى القيم عند استخدام أنابيب النايلون فقط.

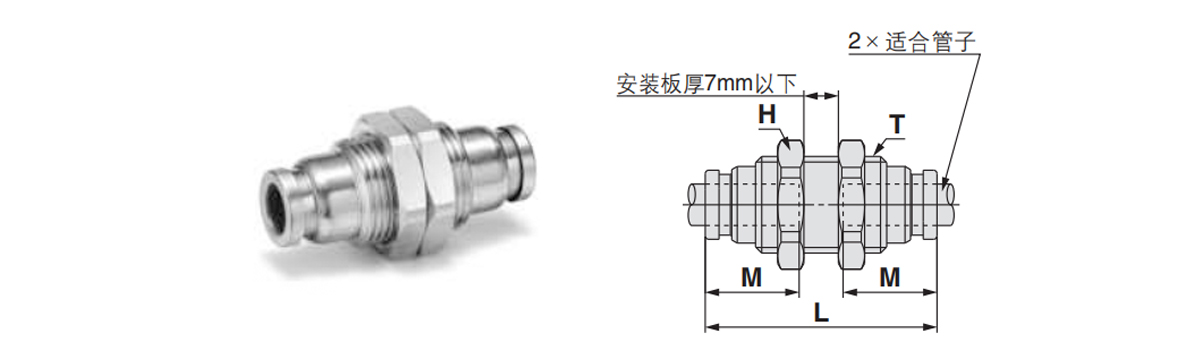

    الموصل المباشر المثبت على اللوحة: KQB2E
    مناسب للقطر الخارجي للأنبوب مم نموذج T
    (م)     		H
    (سداسية الجوانب المقابلة)     		L فتحات التركيب M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQB2E23-00 م10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 م10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 م14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 م15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 م18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 م20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 م27×1 30 48.8 28 20.8 113 107.2
    ملاحظة: تشير القيم إلى تلك الخاصة بأنابيب FEP.
    يشير Ø16 إلى قيم أنابيب النايلون فقط.

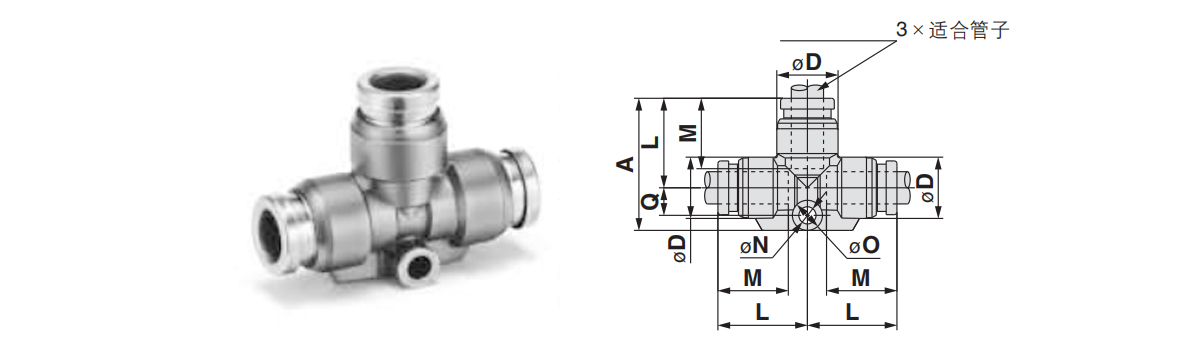

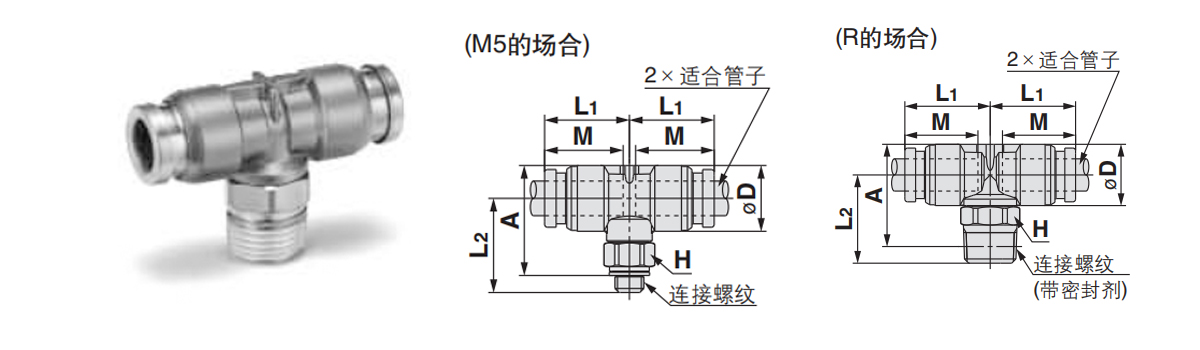

    تركيب الأنابيب على شكل حرف T: KQB2T
    مناسب للقطر الخارجي للأنبوب مم نموذج ملاحظة 1)
    D     		L A Q M ØN ØO ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    ملاحظة 1) ØD يعني الحد الأقصى للقطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

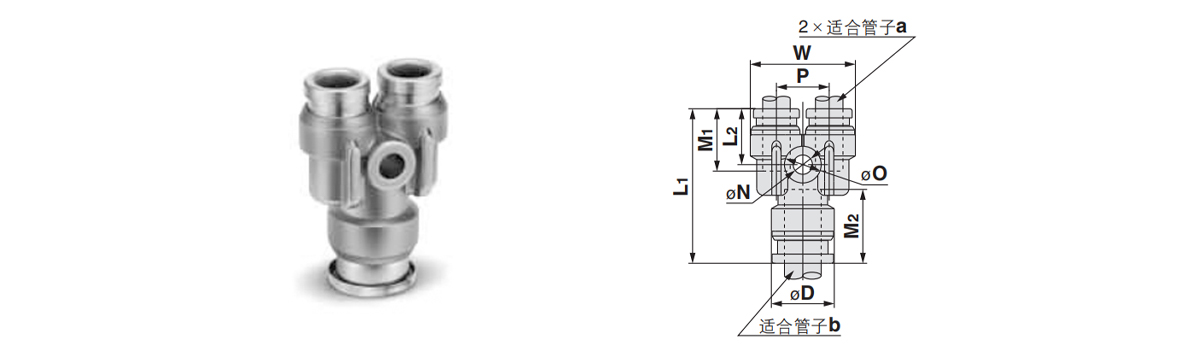

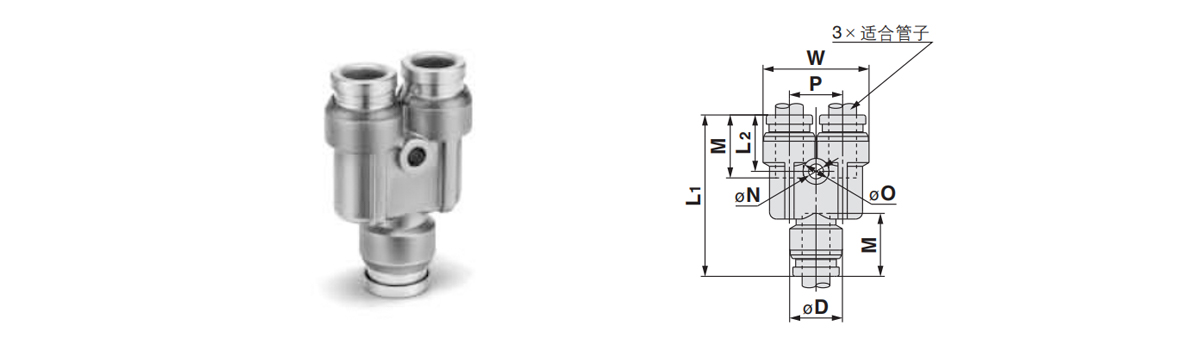

    تركيب الأنابيب على شكل Y: KQB2U
    مناسب للقطر الخارجي للأنبوب مم نموذج ملاحظة 1)
    ØD     		W L1 L P M ØN 60 ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    ملاحظة 1)②ØD means maximum diameter.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

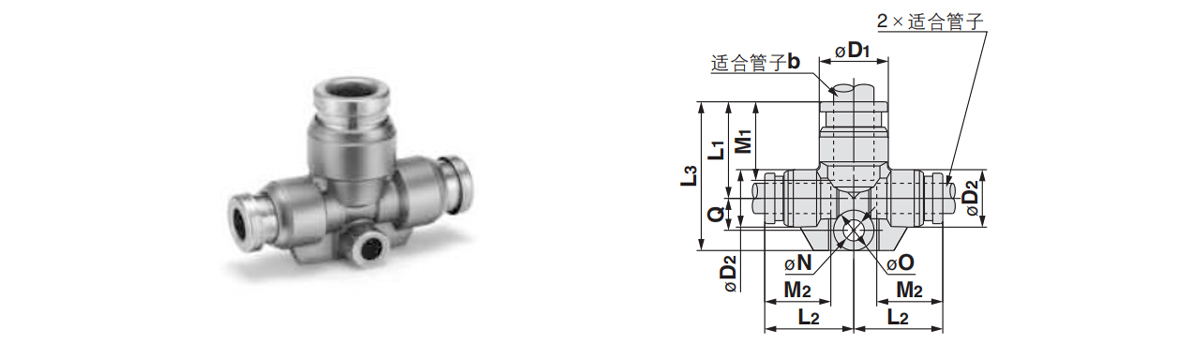

    تخفيض نقطة الإنطلاق: KQB2T
    مناسب للقطر الخارجي للأنبوب مم نموذج ملاحظة 1)
    ØD1     		ملاحظة 1)
    ØD2     		L1 L L3 Q م1 م2 ØN ØO ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.ب 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    ملاحظة 1) ØD1, ØD2  means maximum diameter.
    ملاحظة 2) Indicates values when using FEP pipes.

    المكونات: KQB2R
    مناسب للقطر الخارجي للأنبوب مم حجم وصلة الأنابيب المناسب od نموذج ØD ملاحظة 1) L A M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    ملاحظة 1) ØD يعني الحد الأقصى للقطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.

    تقليل الأنابيب المستقيمة: KQB2H
    مناسب للقطر الخارجي للأنبوب مم نموذج ØD ملاحظة 1) L م1 م2 ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    ملاحظة 1) ØD يعني أقصى قطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.

    تقليل تركيب الأنابيب على شكل Y: KQB2U
    مناسب للقطر الخارجي للأنبوب مم نموذج ملاحظة 1)
    ØD     		L1 L2 P W م1 م2 ØN Ø0 ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    ملاحظة 1) ØD يعني الحد الأقصى للقطر.
    ملاحظة 2) Indicates values when using FEP pipes.

    موصل الأنبوب المستقيم المثبت على اللوحة: KQB2E
    مناسب للقطر الخارجي للأنبوب مم ربط الموضوع
    بي     		نموذج T
    (م)     		سداسية الجوانب المتقابلة L1 L2 فتحة التركيب M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    مرحبًا H2
    Ø3.2 1/4 KQB2E23-02 م10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 م10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/ب KQB2E06-01 م14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/ب KQB2E06-03 19 33 14.9 34.8
    Ø8 1/ب KQB2E08-01 م15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/ب KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 م18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/ب KQB2E12-03 م20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/ب KQB2E18-03 م27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    ملاحظة: تشير القيم إلى تلك الخاصة بأنابيب FEP.
    يشير Ø16 إلى قيم أنابيب النايلون فقط.

    الكوع الطويل: KQB2W
    مناسب للقطر الخارجي للأنبوب مم موضوع الاتصال
    ر، م     		نموذج H
    سداسية الجوانب المتقابلة     		ØD ملاحظة 1) L1 L أ※ M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 م5×0.ب KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/ب KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 م5×0.ب KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/ب KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 م5×0.ب KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/ب KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/ب KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/ب KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/ب KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/ب KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※الأبعاد المرجعية بعد ربط الخيط F.
    ملاحظة 1) ØD يعني الحد الأقصى للقطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø18 إلى القيم عند استخدام أنابيب النايلون فقط.

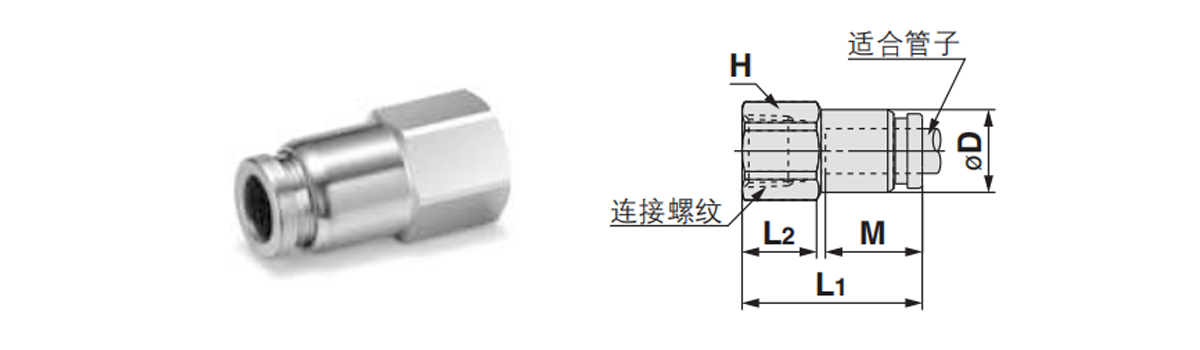

    خيط داخلي مستقيم من خلال: KQB2F
    مناسب للقطر الخارجي للأنبوب مم موضوع الاتصال
    RC     		نموذج H
    (سداسية الجوانب المقابلة)     		ØD ملاحظة 1) L1 L2 M ملاحظة 2)
    مساحة المقطع العرضي الفعالة مم²     		الجودة ز
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    ملاحظة 1) ØD يعني أقصى قطر.
    ملاحظة 2) يشير إلى القيم عند استخدام أنابيب FEP.
    يشير Ø16 إلى القيم عند استخدام أنابيب النايلون فقط.

    المكونات: KQG2P

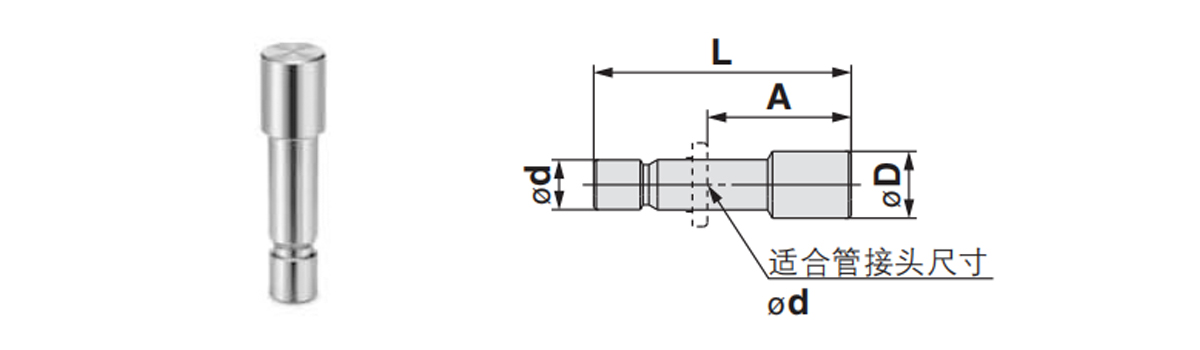

    حجم وصلة الأنابيب المناسب od نموذج ØD L A الجودة ز
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

منتجات ذات صلة

المدونة والأخبار

أحدث أخبارنا و
مدونة

عرض المزيد

الجودة الموثوقة والأصيلة تبرز بشكل طبيعي.

الاختيار يأتي من الثقة، والتعاون يأتي من الصدق.

  • س: متى يمكننا الحصول على الرد بعد أن نرسل لك استفسارًا؟

    سوف نقوم بالرد عليك في غضون 24 ساعة بعد تلقي الاستفسار في أيام العمل.

  • س: هل أنت منتج مباشر أو شركة تجارية؟

    نحن الشركة المصنعة، ولدينا قسم المبيعات الدولية الخاصة. حتى نتمكن من إنتاج وبيع كل شيء بأنفسنا.

  • س: هل يمكنك صنع منتجات مخصصة؟

    نعم، يمكننا تطوير وإنتاج المنتجات وفقًا للرسومات أو العينات المقدمة من العملاء.

  • س: كيف تضمن شركتك جودة المنتج؟

    بادئ ذي بدء، سنقوم بالفحص بعد كل عملية. بالنسبة للمنتجات النهائية، سنجري فحصًا بنسبة 100٪ وفقًا لمتطلبات العملاء والمعايير الدولية.

  • س: أين يتم تصدير منتجاتك بشكل رئيسي؟

    يتم تصدير منتجاتنا بشكل رئيسي إلى ألمانيا والولايات المتحدة والدنمارك وأكثر من اثنتي عشرة دولة في أوروبا وأمريكا الشمالية
