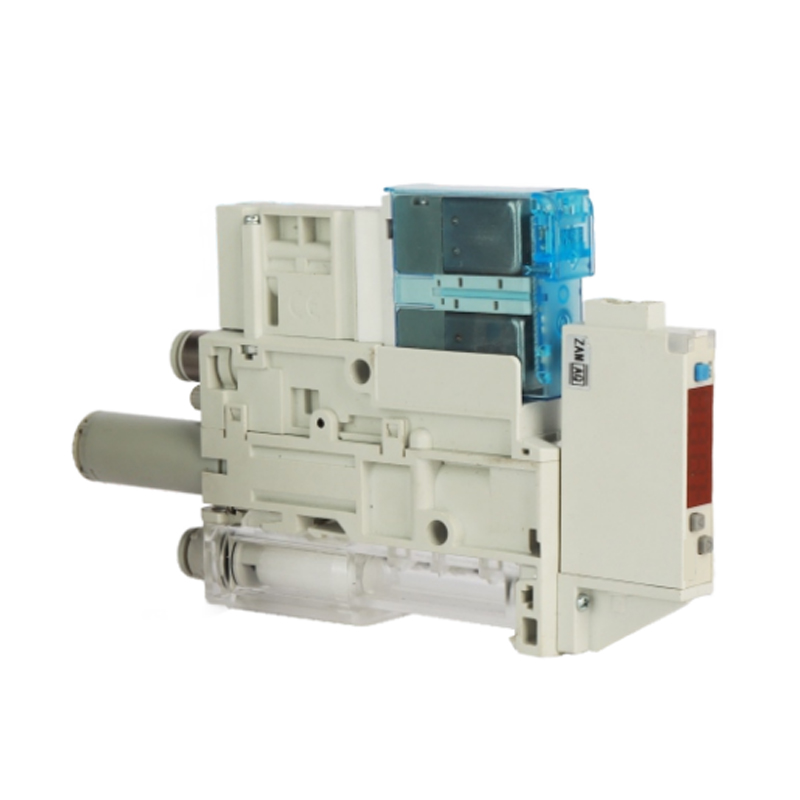

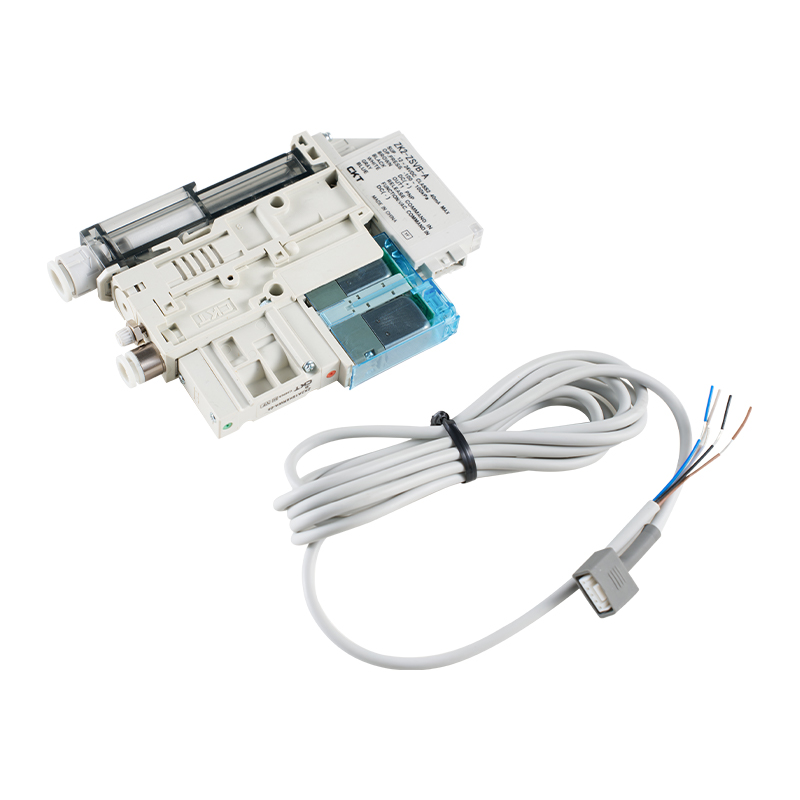

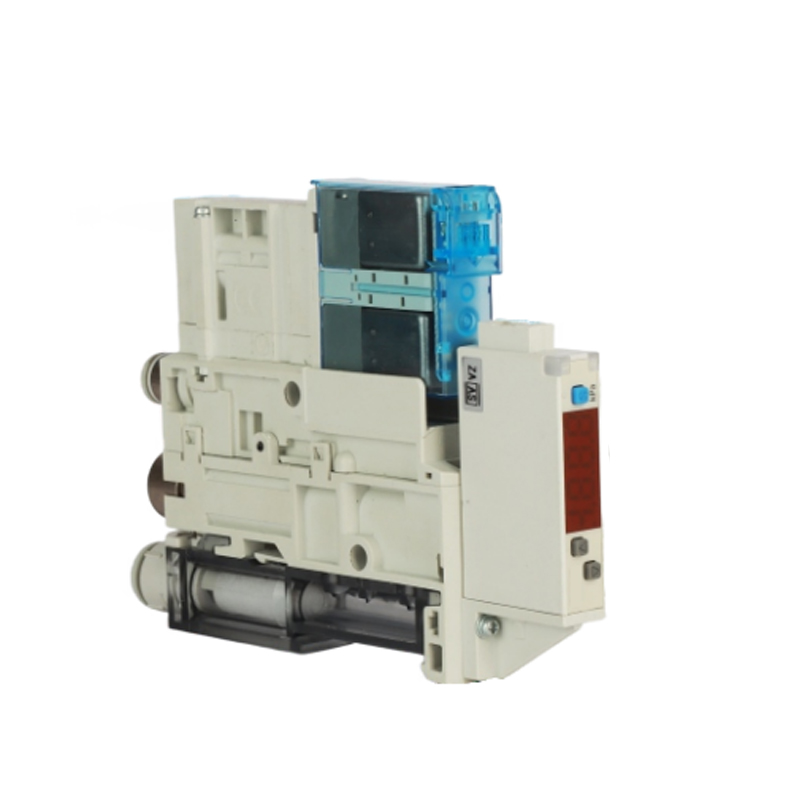

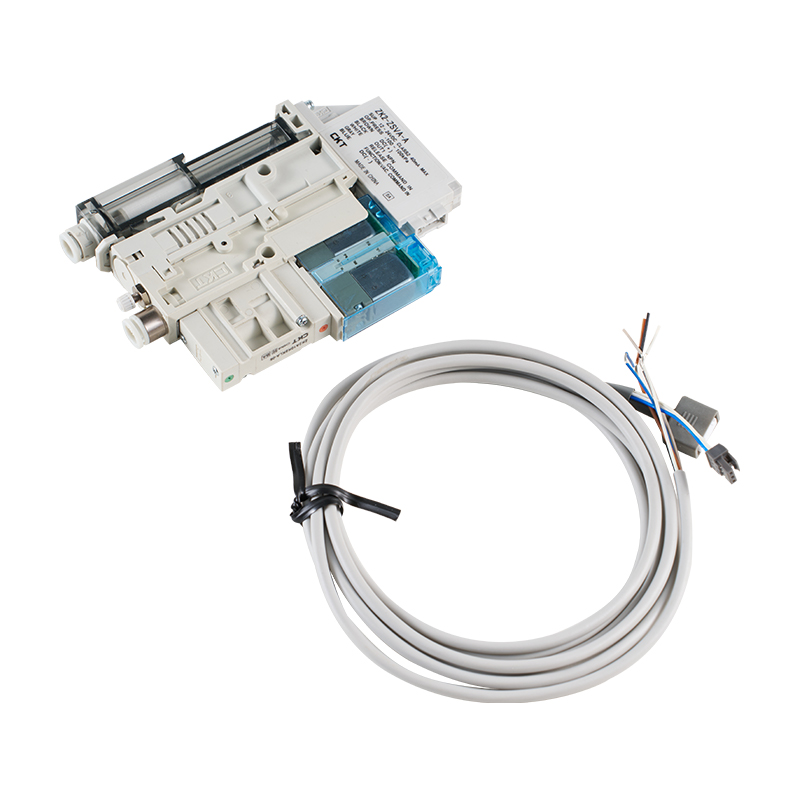

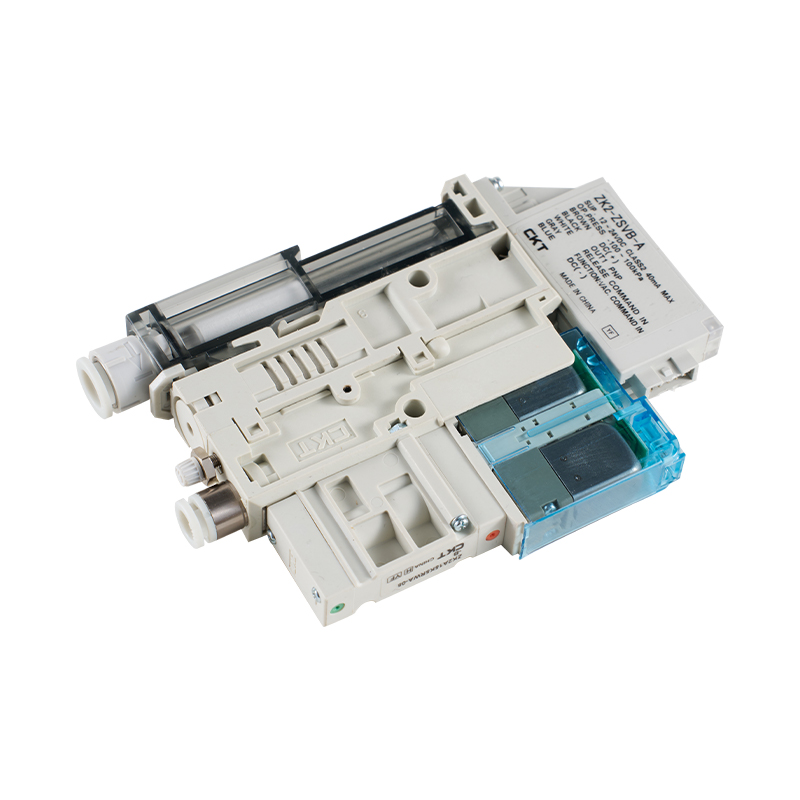

مولد فراغ سلسلة ZK2A

مولد الفراغ من سلسلة ZK2A هو حل متكامل لتوليد الفراغ مصمم لامتصاص المواد ومعالجتها بكفاءة في سيناريوهات الأتمتة الصناعية. يدمج هيكلها المدمج وظائف توليد الفراغ ومراقبة الحالة والتحكم في تدفق الهواء، ويحقق إنشاء فراغ سريعًا وإطلاقه من خلال مبدأ Venturi، وهو مناسب لاحتياجات الإمساك المستقرة لمجموعة متنوعة من الأحمال الخفيفة إلى المتوسطة.

الميزات الأساسية
1. تصميم فعال لاستهلاك الغاز: قم بتحسين قنوات التدفق الداخلي لتقليل استهلاك الهواء المضغوط، وموازنة استهلاك الطاقة وأداء الشفط
2. الواجهة المعيارية: تدعم واجهات الغاز والكهرباء القياسية التكامل السريع في نهاية ذراع الروبوت أو خط أنابيب الأدوات
3. آلية التغذية الراجعة للحالة: يمكن توصيل منفذ استشعار الفراغ المدمج بمفتاح ضغط خارجي لمراقبة حالة الامتزاز في الوقت الحقيقي
4. هيكل مكافحة التلوث: التصميم بدون أجزاء متحركة يقلل من معدل الفشل ويتكيف مع ظروف العمل المعقدة مثل الغبار والحطام
5. تكوين الفراغ متعدد المراحل: توفير متغيرات مختلفة لمواصفات الحلق لتلبية متطلبات التدفق والفراغ المختلفة
6. التغليف المدمج: يعمل الغلاف المتكامل على تقليل توصيلات الأنابيب الخارجية، وتبسيط مساحة التثبيت وتعقيد الصيانة

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:مولد فراغ سلسلة VY
التالي:وحدة فراغ / مولد فراغ سلسلة ZK2
  • النموذج (النموذج القياسي لوحدة التبديل) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    نطاق الضغط المقدر 0~-101 كيلو باسكال -100~100 كيلو باسكال
    ضبط نطاق الضغط، وعرض نطاق الضغط 10~-105 كيلو باسكال -105 ~ 105 كيلو باسكال
    مقاومة الضغط 500 كيلو باسكال
    وحدة الإعداد الدنيا 0.1 كيلو باسكال
    جهد إمداد الطاقة تيار مستمر 12-24 فولت ±10%، النبض (p-p) أقل من 10% (مع حماية التوصيل العكسي)
    الاستهلاك الحالي أقل من 40 مللي أمبير
    تبديل الإخراج تنسيق الإخراج مخرجات الدائرة المفتوحة لمجمع NPN أو PNP (قابلة للتحديد)
    الحد الأقصى للحمل الحالي 80 مللي أمبير
    الحد الأقصى للجهد المطبق 28 فولت (عند إخراج NPN)
    الجهد المتبقي أقل من 2 فولت (عندما يكون تيار الحمل 80 مللي أمبير)
    وقت الاستجابة أقل من 2.5 مللي ثانية (عند استخدام وظيفة مقاومة التذبذب: اختر 20 أو 100 أو 500 أو 1000 أو 2000 مللي ثانية)
    حماية ماس كهربائى هل لديك
    التكرار ±0.2%FS ±1 رقم
    تأخير تأخير mode متغير من 0 ملاحظة)
    وضع مقارنة الحد العلوي والسفلي
    وضع العرض شاشة LED ذات 31/2 رقم مكونة من 7 أقسام بلون واحد (أحمر)
    دقة العرض ±2% من النطاق الكامل ±1 رقم (عند درجة حرارة محيطة تبلغ 25 ±3 درجة مئوية)
    ضوء مؤشر العمل عندما يكون خرج المفتاح قيد التشغيل، يضيء الضوء. OUT1: أخضر OUT2: أحمر
    مقاومة للبيئة هيكل الحماية IP40
    نطاق درجة الحرارة ظروف التخزين: -10 إلى 60 درجة مئوية (بدون تكثيف، بدون تجميد)
    نطاق الرطوبة أثناء التشغيل والتخزين: 35-85% رطوبة نسبية (بدون تكثيف)
    تحمل الجهد AC1000V 1 دقيقة بين وحدة الشحن والإسكان
    مقاومة العزل 50 ميجا أوم أو أعلى (تيار مستمر 500 ميجا أوم) بين وحدة الشحن والغلاف
    خصائص درجة الحرارة ±2% FS (على أساس درجة الحرارة المحيطة 25 درجة مئوية)
    سلك كابل معزول بمطاط الإيثيلين المقاوم للزيت، 5 قلوب، 0.35 مم²، 2 م مساحة المقطع العرضي للموصل: 0.15 مم² (AWG 26) القطر الخارجي للعزل: 1.0 مم
    ملاحظة: عندما يتقلب الضغط حول القيمة المحددة، سيحدث التذبذب إذا لم يتم ضبط التباطؤ فوق نطاق التذبذب.

    مفتاح ضغط الفراغ مع وظيفة توفير الطاقة
    نموذج ZK2-ZSV□□□-A
    نطاق الضغط المقدر -100 ~ 100 كيلو باسكال
    ضبط نطاق الضغط -105~105 كيلو باسكال
    مقاومة الضغط 500 كيلو باسكال
    وحدة الإعداد الدنيا 0.1 كيلو باسكال
    جهد إمداد الطاقة تيار مستمر 12-24 فولت ±10% نبض (p-p) أقل من 10% (مع حماية التوصيل العكسي)
    الاستهلاك الحالي أقل من 40 مللي أمبير
    تبديل الإخراج تنسيق الإخراج المجمع المفتوح NPN أو PNP OUT1: للأغراض العامة: OUT2: للتحكم في الصمام
    الحد الأقصى للحمل الحالي 80 مللي أمبير
    الحد الأقصى للجهد المطبق تيار مستمر 26.4 فولت
    الجهد المتبقي أقل من 2 فولت (عندما يكون تيار الحمل 80 مللي أمبير)
    وقت الاستجابة أقل من 2.5 مللي ثانية (عند استخدام وظيفة مقاومة التذبذب: اختر 20 أو 100 أو 500 أو 1000 أو 2000 مللي ثانية)
    حماية ماس كهربائى هل لديك
    التكرار ±0.2%FS ±1 رقم
    تأخير تأخير mode متغير من 0 ملاحظة)
    وضع العرض شاشة ملونة LED مكونة من 31/2 رقم و7 أجزاء (أحمر)
    دقة العرض ±2% من النطاق الكامل ±1 رقم (عند درجة حرارة محيطة تبلغ 25 ±3 درجة مئوية)
    ضوء مؤشر العمل عندما يكون خرج المفتاح قيد التشغيل، يضيء الضوء. OUT1: أخضر OUT2: أحمر
    مقاومة للبيئة هيكل الحماية IP40
    نطاق درجة حرارة التشغيل 5 ~ 50 درجة مئوية
    تحمل الجهد وحدة شحن وغطاء AC1000V لمدة دقيقة واحدة
    مقاومة العزل 50 ميجا أوم أو أعلى (تيار مستمر 500 ميجا أوم) بين وحدة الشحن والغلاف
    خصائص درجة الحرارة ±2% FS (عند 25 درجة مئوية ضمن نطاق درجة حرارة التشغيل من 5 إلى 50 درجة مئوية)
    سلك كبل خماسي النواة بقطر 3.5، 2 م منطقة المقطع العرضي للموصل: 0.15 مم² (AWG26) القطر الخارجي للعازل: 1.0 مم
    ملاحظة: عندما يتقلب الضغط حول القيمة المحددة، سيحدث التذبذب إذا لم يتم ضبط التباطؤ فوق نطاق التذبذب.

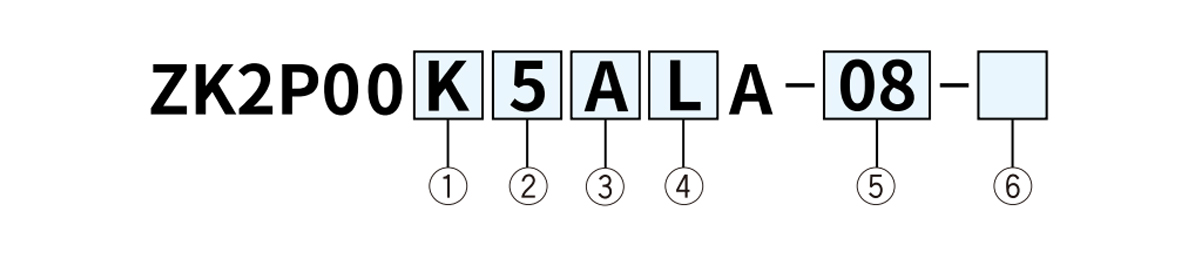

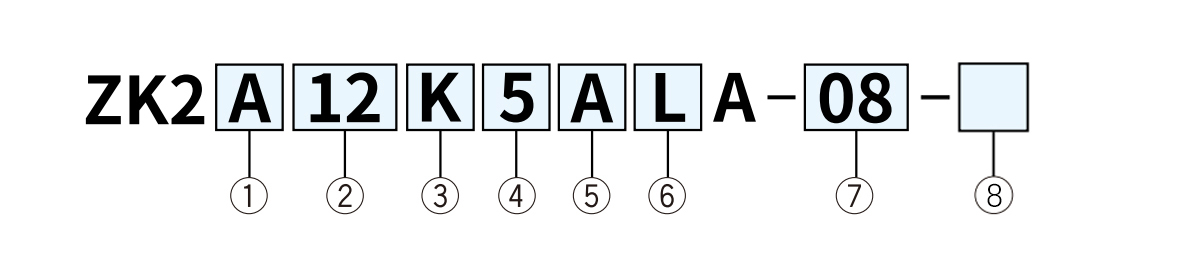

  • ①صمام الإمداد ومجموعة صمامات التمزق ③مفتاح ضغط الفراغ، مستشعر الضغط
    مارك صمام العرض صمام التدمير مارك اكتب نطاق الضغط
    [كيلو باسكال]     		المواصفات
    نورث كارولاينا. الاكتفاء الذاتي نورث كارولاينا. نبن بنب تحويل الوحدة
    وظيفة ملاحظة 3)
    K ● - ● 2 مخرجات
    R - ●ملاحظة 2) ● A مفتاح ضغط الفراغ 0~-101 ● - ●
    ملحوظة 1) ضع صمام التمزق أو صمام السحب الجوي في منتصف أنابيب التفريغ.
    ملاحظة 2) عند تنشيطه لمدة 20 مللي ثانية أو أكثر، يتم الحفاظ على حالة توليد الفراغ، وعندما يتم تنشيط صمام التمزق، يتم إيقاف الفراغ.     		B ● - لا شيء (وحدة SI ثابتة)
    C - ● ●
    ②الجهد المقدر (صمام الإمداد، صمام التمزق) D - O لا شيء (وحدة SI ثابتة)
    مارك الجهد الكهربي E -100~100 ● - ●
    5 تيار مستمر 24 فولت F ● - لا شيء (وحدة SI ثابتة)
    H - ● ●
    6 تيار مستمر12 فولت J - ● لا شيء (وحدة SI ثابتة)
    يتم تثبيت المواصفات دون تحويل الوحدة عند كيلو باسكال.
    ④مواصفات القابس (صمام الإمداد، صمام التمزق، مفتاح ضغط الفراغ ⑤ ممر الفراغ (V).
    مارك صمام العرض ·Destruction valve used 300 mm(plug assembly) الملاحظة 4) 2 متر (سلكي مع قابس) لمفتاح ضغط الفراغ 3m (سلك متكامل) يستخدم في مكونات مستشعر الضغط مارك منفذ فراغ (V).
    L ● ● 06 Ø 6
    L1 لا شيء ● 08 Ø 8
    L2 ● لا شيء

    ② قطر الفوهة ④الجهد المقدر (صمام الإمداد، صمام التمزق) ⑤ مفتاح ضغط الفراغ/مستشعر الضغط
    مارك قطر الفوهة مارك الجهد الكهربي مارك اكتب نطاق الضغط
    [كيلو باسكال]     		المواصفات
    07 Ø 0.7 5 تيار مستمر 24 فولت نبن بنب مع وظيفة تحويل الوحدة الملاحظة 4)
    10 Ø 1.0 2 مخرجات
    12 Ø 1.2 6 تيار مستمر12 فولت A مفتاح ضغط الفراغ 0~-101 ● - ●
    15 Ø 1.5 B ● — لا شيء (وحدة SI ثابتة)
    C — ● ●
    D - ● لا شيء (وحدة SI ثابتة)
    ③صمام الإمداد ومجموعة صمامات التمزق E -100~100 ● — ●
    مارك صمام العرض صمام التدمير F ● — لا شيء (وحدة SI ثابتة)
    نورث كارولاينا. نوع الحفاظ على الذات نورث كارولاينا. H — ● ●
    K ● ● J — ● لا شيء (وحدة SI ثابتة)
    R - ● ملاحظة 3) ● K مفتاح ضغط الفراغ with energy-saving function -100~100 ● - ●
    ملاحظة 3) عند تنشيطه لمدة 20 مللي ثانية أو أكثر، يتم الحفاظ على حالة توليد الفراغ، وعندما يتم تنشيط صمام التدمير، يتوقف الفراغ. Q ● -
    —     		لا شيء (وحدة SI ثابتة)
    R — ● ●
    S - ● لا شيء (وحدة SI ثابتة)
    ⑥ مواصفات القابس (صمام الإمداد، صمام التمزق، مفتاح ضغط الفراغ)
    مارك صمام العرض, rupture valve used 300 mm (plug assembly) ملاحظة 5) 2 متر (سلكي مع قابس) يستخدم لمفتاح ضغط الفراغ ⑦منفذ الفراغ (V).
    L ● ● مارك منفذ فراغ (V).
    L1 لا شيء ● 06 Ø 6
    L2 ● لا شيء 08 Ø 8
    W مع وظيفة توفير الطاقة المستخدمة في مفاتيح ضغط الفراغ

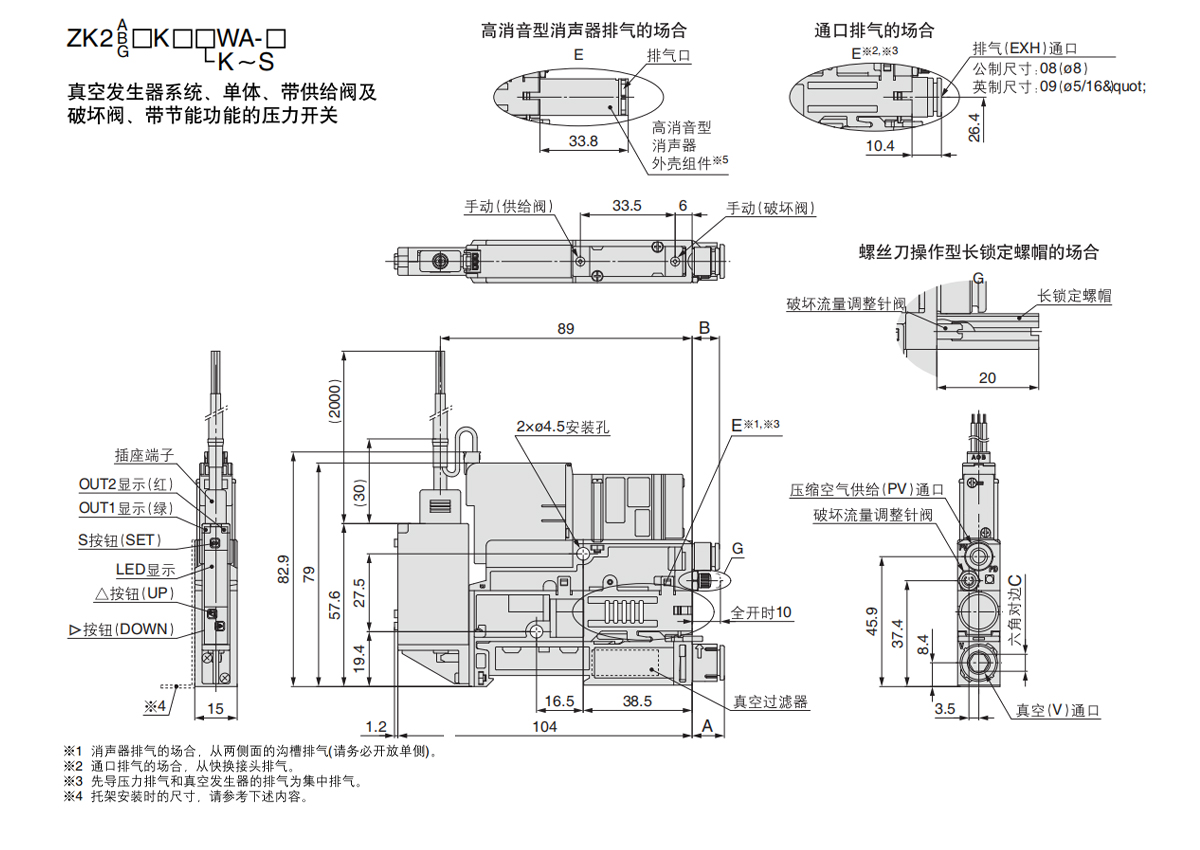

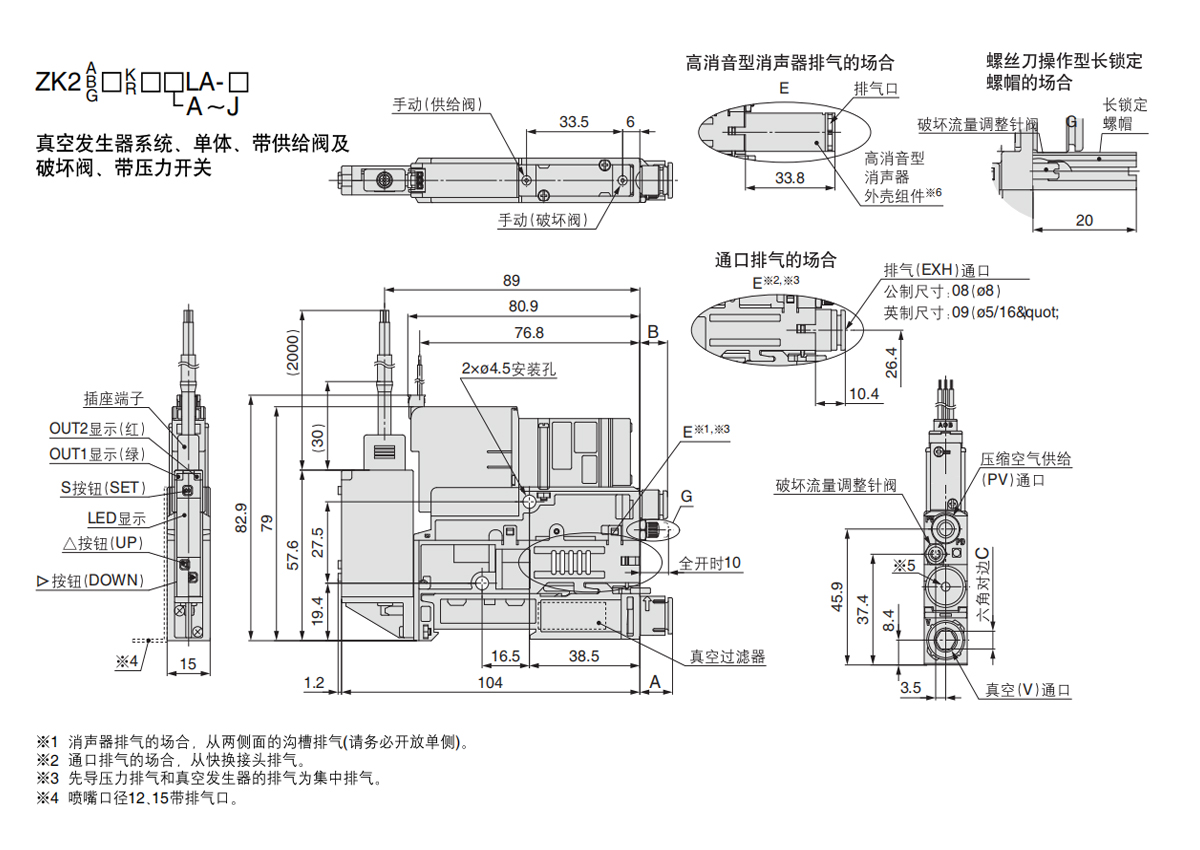

  • فتحة على شكل حرف V A C نوع الاتصال الكهروضوئي B
    الأبعاد المترية 06 Ø6 8.25 4 الأبعاد المترية 06 06 9.7
    08 08 11.4 6
    الأبعاد الإمبراطورية 07 01/4" 9.7 4.76 الأبعاد الإمبراطورية 07 01/4" 12.3
    09 05/16" 11.4 6

    فتحة على شكل حرف V A C نوع الاتصال الكهروضوئي B
    الأبعاد المترية 06 06 8.25 4 الأبعاد المترية 06 Ø6 9.7
    08 08 11.4 6
    الأبعاد الإمبراطورية 07 01/4" 9.7 4.76 الأبعاد الإمبراطورية 07 01/4" 12.3
    09 Ø5/16" 11.4 6

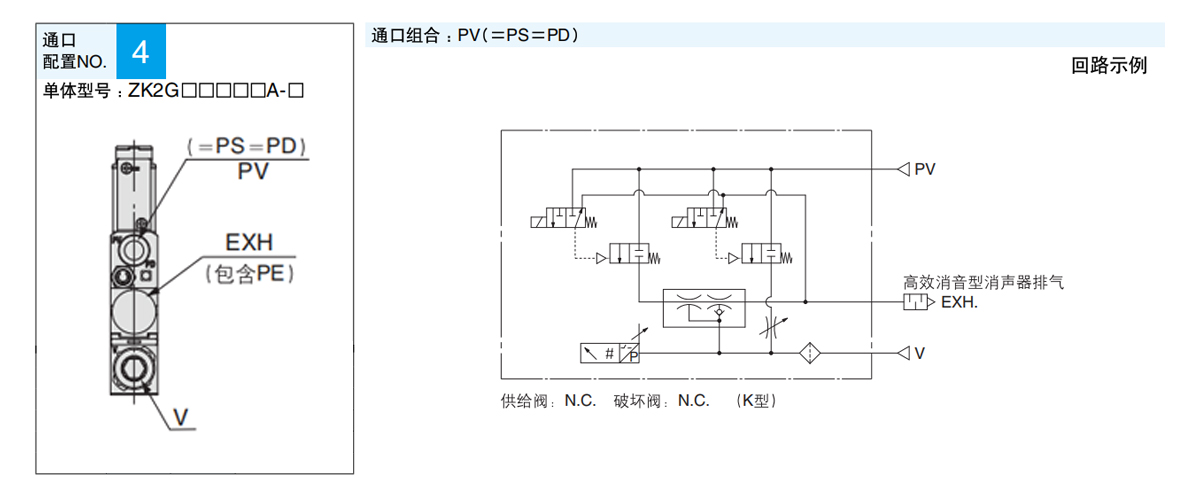

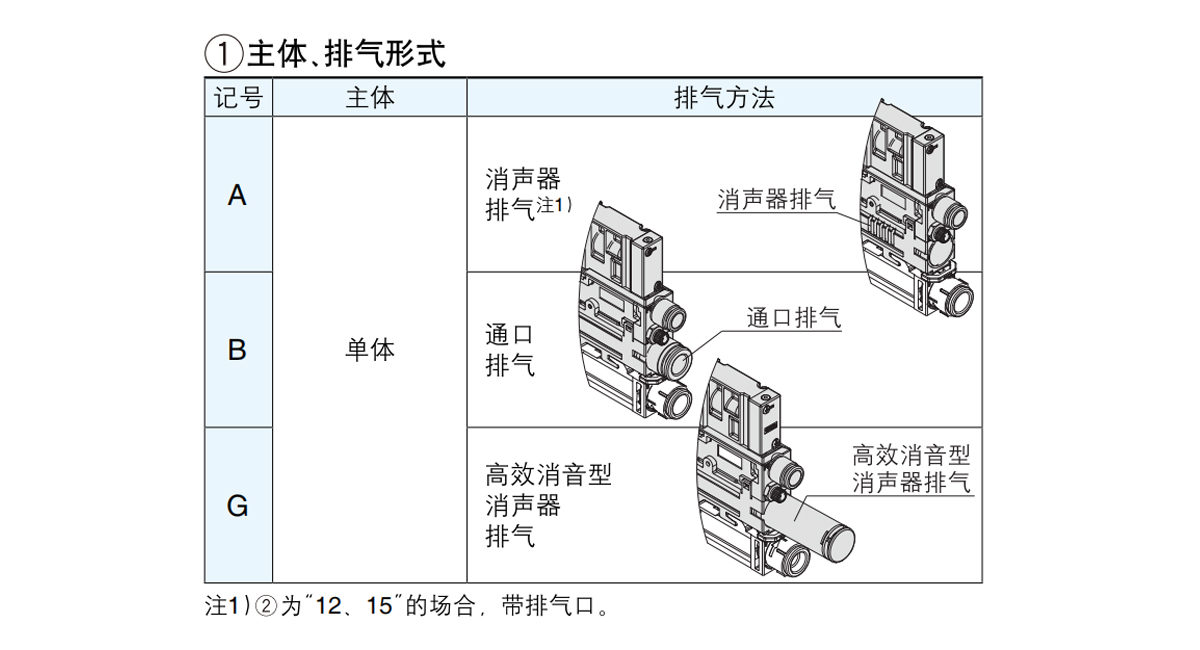

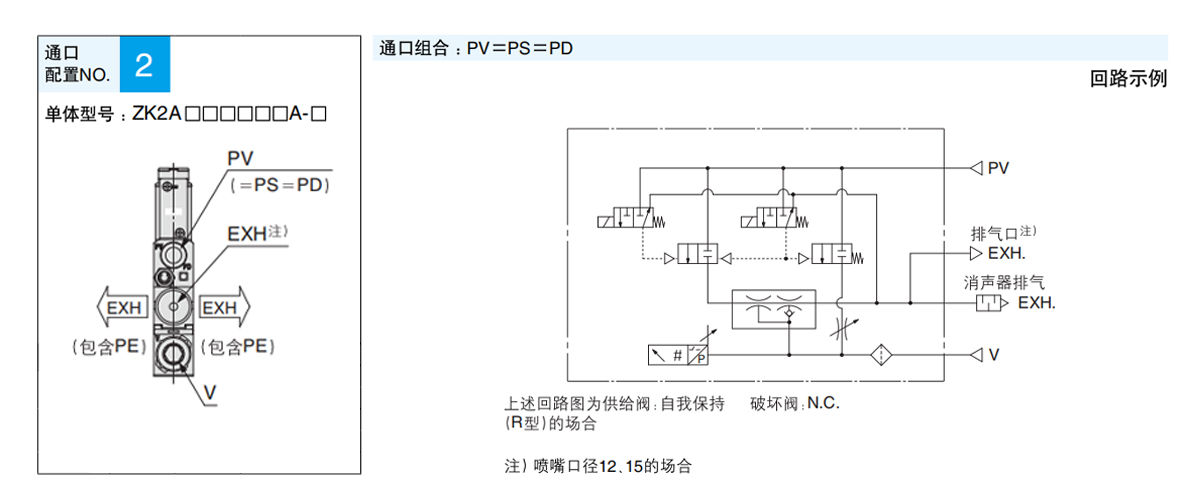

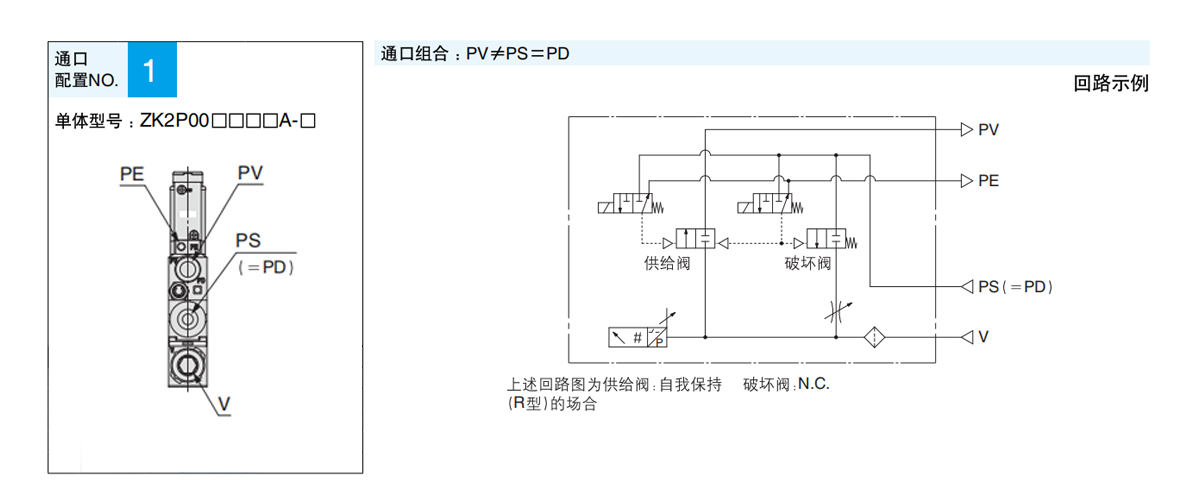

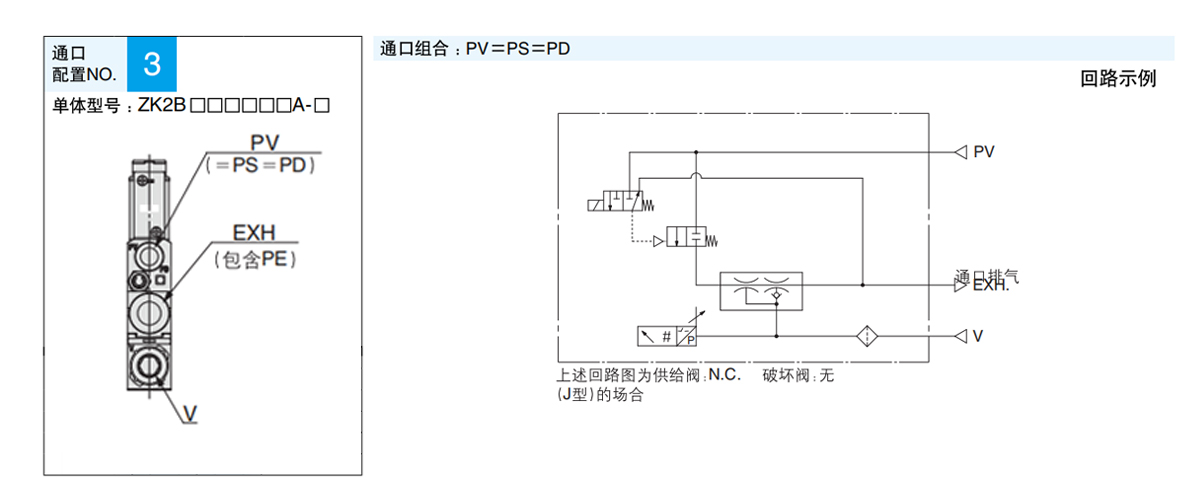

    النظام مضخة فراغ
    النوع الرئيسي وحدة واحدة
    طريقة العادم لا كاتم الصوت
    أمثلة على الاستخدامات والأغراض وما إلى ذلك لهذه المواصفات مستوى الفراغ -
    العادم -
    كسر الضغط نفس الضغط مثل PS

    النظام مولد فراغ
    النوع الرئيسي وحدة واحدة
    طريقة العادم عادم كاتم الصوت
    أمثلة على الاستخدامات والأغراض وما إلى ذلك لهذه المواصفات مستوى الفراغ -
    العادم الانبعاثات داخل بيئة التشغيل
    كسر الضغط نفس الضغط الكهروضوئي

    النظام مولد فراغ
    النوع الرئيسي وحدة واحدة
    طريقة العادم عادم مفتوح
    أمثلة على الاستخدامات والأغراض وما إلى ذلك لهذه المواصفات مستوى الفراغ -
    العادم يتطلب عادم منفصل بعد الأنابيب
    كسر الضغط نفس الضغط الكهروضوئي

    النظام مولد فراغ
    النوع الرئيسي وحدة واحدة
    طريقة العادم عادم كاتم صوت عالي الضوضاء
    أمثلة على الاستخدامات والأغراض وما إلى ذلك لهذه المواصفات مستوى الفراغ -
    العادم الانبعاثات داخل بيئة التشغيل
    كسر الضغط نفس الضغط الكهروضوئي
