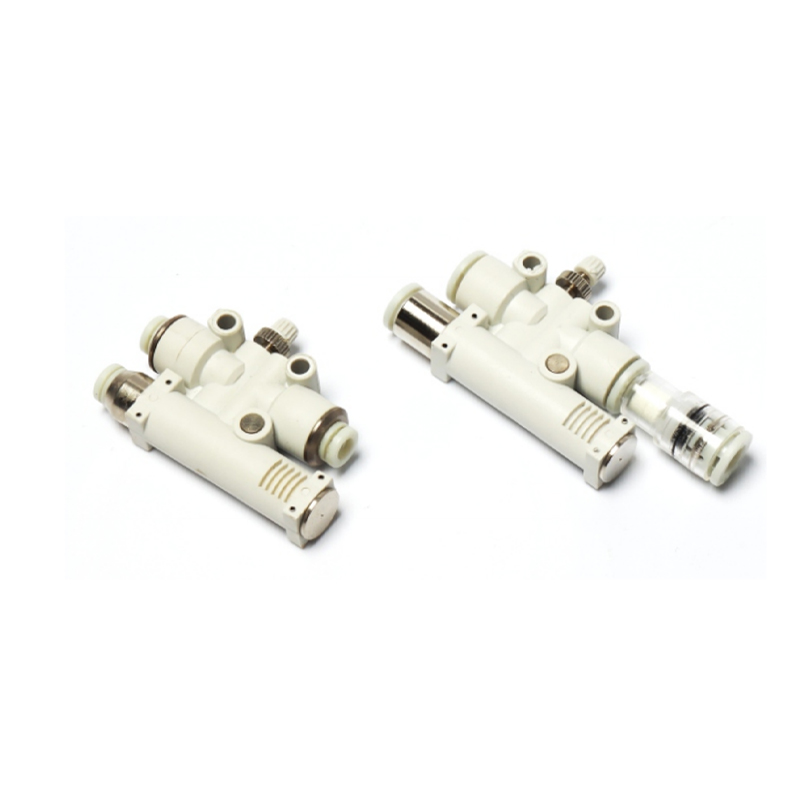

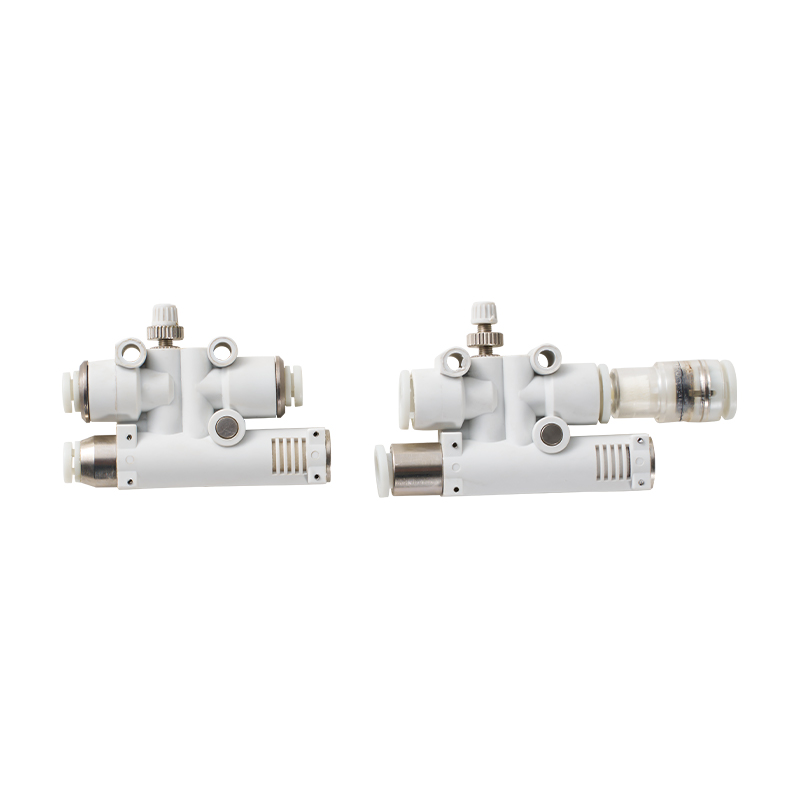

مولد فراغ سلسلة VY الموردون

الصفحة الرئيسية / المنتجات / مكونات الفراغ / مولد فراغ مشترك / مولد فراغ سلسلة VY

مولد فراغ سلسلة VY مولد فراغ سلسلة VY
  • مولد فراغ سلسلة VY
  • مولد فراغ سلسلة VY
مولد فراغ مشترك

مولد فراغ سلسلة VY

1. بالمقارنة مع مولدات الفراغ التقليدية مع صمامات الملف اللولبي، فإن هذا المنتج يركز أكثر على فعالية التكلفة.
2. يتم إنشاء عملية التدمير بينما يقوم جهاز الطرد بإيقاف سحب الهواء لضمان إطلاق العمل. بالمقارنة مع أجهزة الطرد المستقلة التقليدية، يمكن تحقيق دوران عالي السرعة عن طريق تحميل صمام الإغلاق.
3. هذا المنتج صغير الحجم وخفيف الوزن، مما يسمح بتثبيته في نهاية دائرة التفريغ لجهاز الطرد.
4. يمكن دمج آلية التدمير مع جهاز الطرد. من خلال فتح وإغلاق مصدر الهواء للجهاز، يمكن تحويل الجهاز بالكامل من توليد الفراغ إلى تحرير الفراغ

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:مولد فراغ سلسلة ZK2A
  • السوائل الهواء
    نطاق الضغط (0.3 إلى 0.7 ميجا باسكال)
    الضغط المقدر H، L: (0.5 ميجا باسكال) /E: (0.35 ميجا باسكال)
    نطاق درجة حرارة التشغيل 41 إلى 122 درجة فهرنهايت (5 إلى 50 درجة مئوية)
    تزييت لا توجد متطلبات

    مواصفات الترشيح الفراغي
    السوائل الهواء
    نطاق الضغط -29.5 إلى 0 بوصة زئبقية (-100 إلى 0 كيلو باسكال)
    دقة التصفية 10 ميكرون
    نطاق درجة الحرارة 32 إلى 140 درجة فهرنهايت (0 إلى 60 درجة مئوية) (بدون تجميد)
    منطقة التصفية مقاس 44: 0.8 سم² / مقاس 66: 1.1 سم²

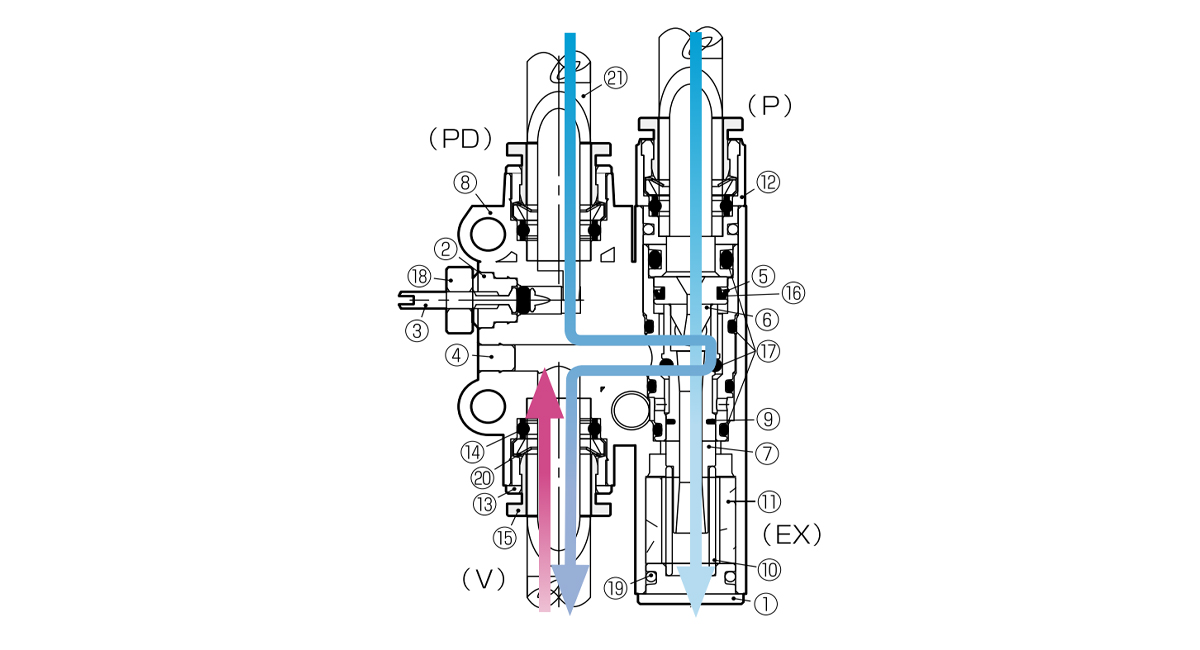

  • لا. جزء النيكل
    ① المكونات النهائية النيكل-plated copper
    ② جسم الصمام النيكل-plated copper
    ③ إبرة التعديل الفولاذ المقاوم للصدأ
    ④ المكونات النيكل-plated copper
    ⑤ كم النيكل-plated copper
    ⑥ مكبس فوهة النيكل-plated copper
    ⑦ رمح الناشر النيكل-plated copper
    ⑧ جسم بلاستيكي بت
    ⑨ رمح ختم المطاط المطاط الطبيعي
    ⑩ الناشر ختم المطاط الفولاذ المقاوم للصدأ
    ⑪ عنصر كاتم الصوت كحول البولي فينيل فورمالدهايد
    ⑫ قذيفة النحاس واحد
    ⑬ حلقة إرشادية النيكل-plated copper
    ⑭ كم مرن مطاط النتريل
    ⑮ الافراج عن حلقة محطة بنزين
    ⑯ Y ختم المطاط مطاط النتريل
    ⑰ يا الدائري مطاط النتريل
    ⑱ قفل الجوز الألومنيوم
    ⑲ دبوس الربيع الفولاذ المقاوم للصدأ
    ⑳ مخلب القفل الفولاذ المقاوم للصدأ
    ㉑ أنبوب الهواء البولي يوريثين والنايلون وغيرها.

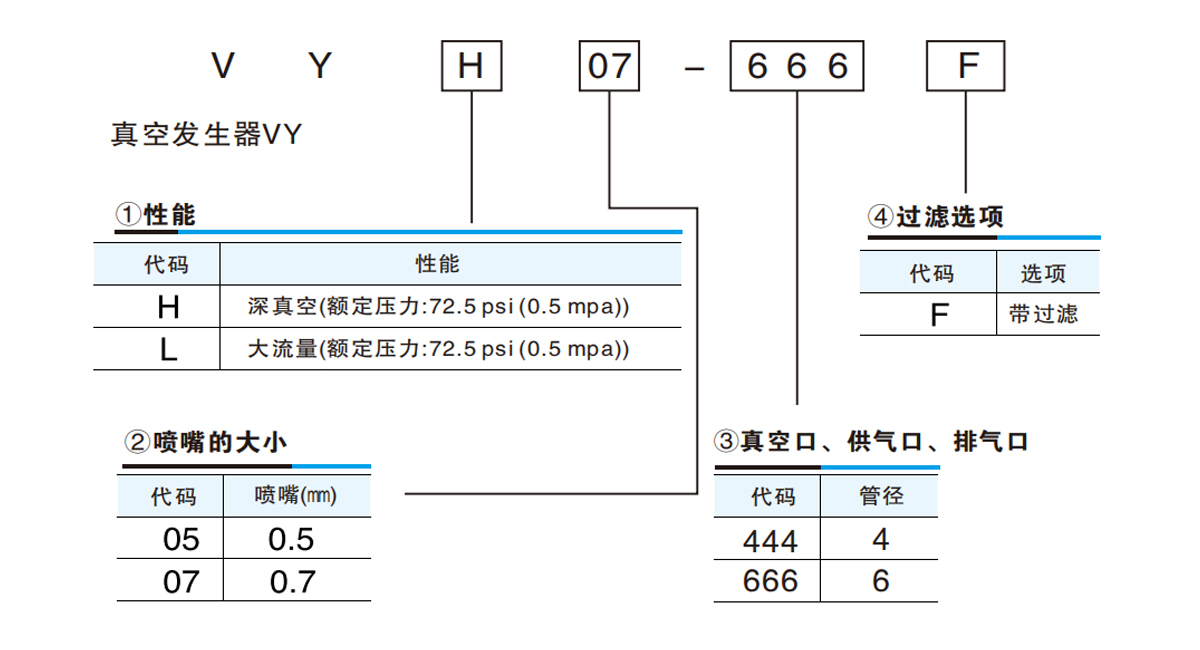

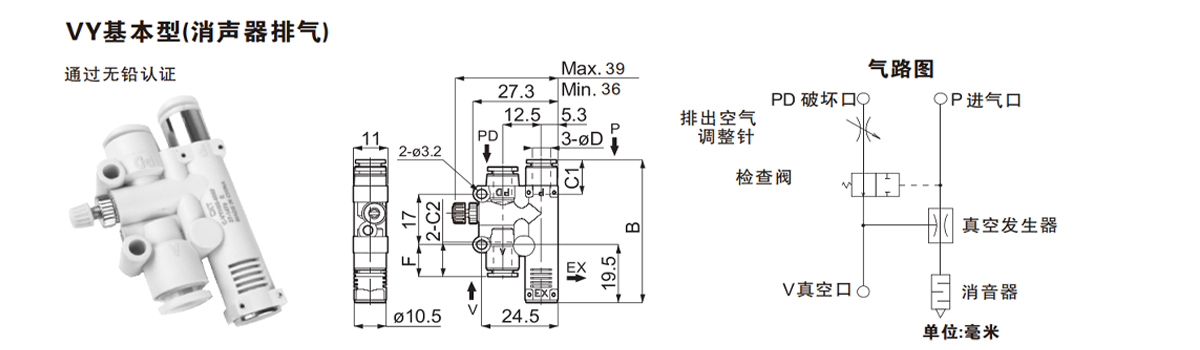

    نموذج قطر الأنبوب ØD B F ج1 ج2 قطر الفوهة الضغط المقدر (ميجا باسكال) فراغ (-كيلو باسكال) معدل تدفق الاستنشاق (لتر/دقيقة) الاستهلاك (لتر/دقيقة) الوزن (ز)
    VYH05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    VYH05-666 6 52 10.8 11.7 16 20
    VYH07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    VYH07-666 6 52 10.8 11.7 16
    VYL05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    VYL05-666 6 52 10.8 11.7 16 20
    VYL07-444 4 50 10.4 10.9 11 0.7 18 23 19
    VYL07-666 6 52 10.8 11.7 16 21 20

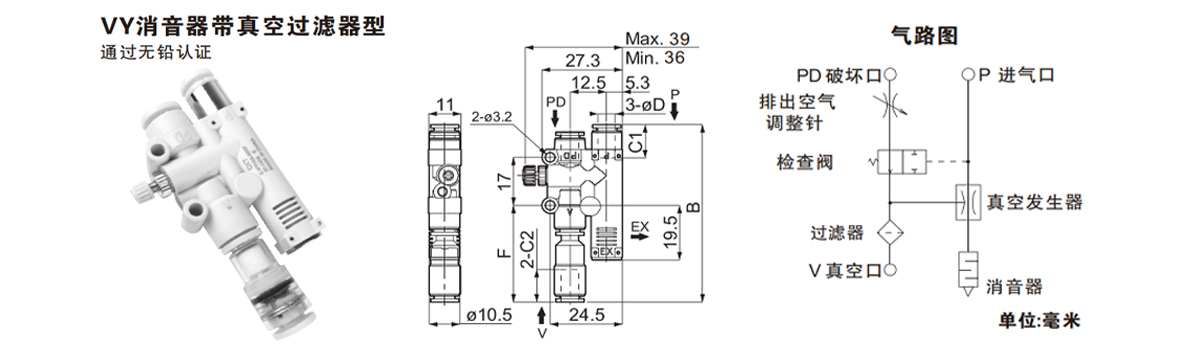

    نموذج قطر الأنبوب ØD B F ج1 ج2 قطر الفوهة الضغط المقدر (ميجا باسكال) فراغ (-كيلو باسكال) معدل تدفق الاستنشاق (لتر/دقيقة) الاستهلاك (لتر/دقيقة) الوزن (ز)
    VYH05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    VYH05-666F 6 68 34.4 11.7 11.6 22
    VYH07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    VYH07-666F 6 68 34.4 11.7 11.6 22
    VYL05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    VYL05-666F 6 68 34.4 11.7 11.6 22
    VYL07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    VYL07-666F 6 68 34.4 11.7 11.6 21 22

    الوحدة: مم

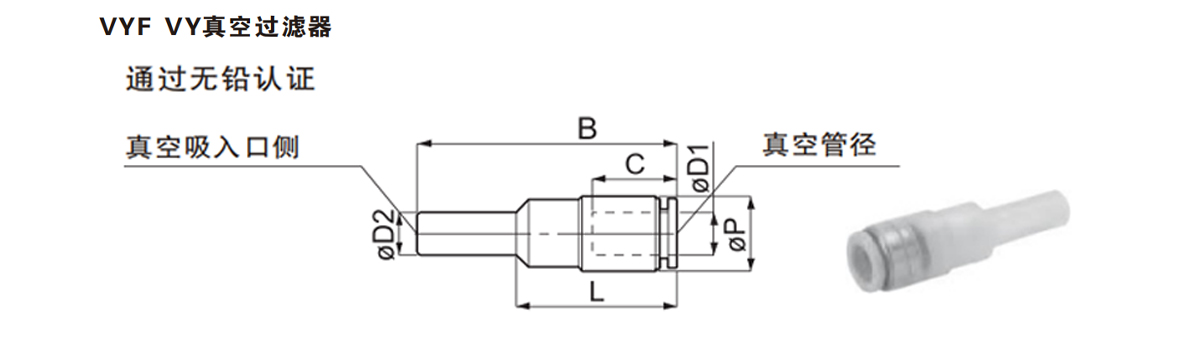

    نموذج الأنابيب 0.د. ØD1 موصل التطوير التنظيمي ØD2 B L C ØP الوزن (ز) منطقة التصفية (سم²)
    VYF44M 4 4 34.7 21.5 11 8 1.5 0.8
    VYF66M 6 6 35.2 21.8 11.6 10.5 2.5 1.1

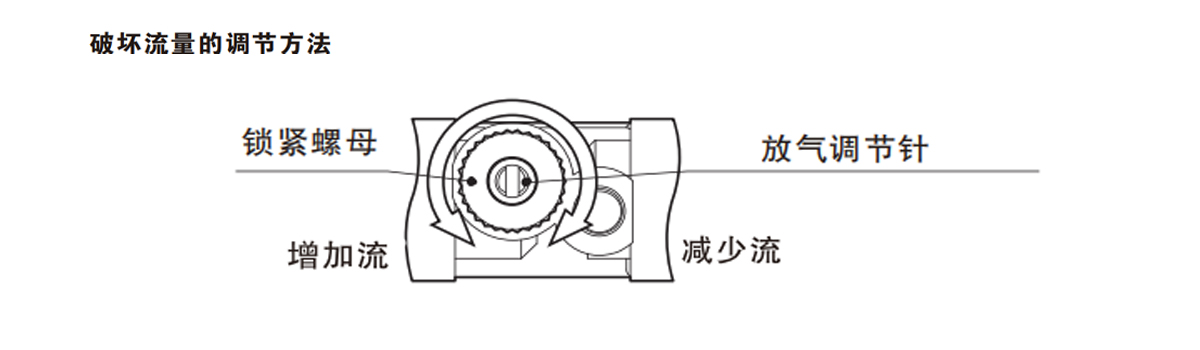

    عند ضبط معدل التدفق، أدر إبرة الضبط في اتجاه عقارب الساعة لتقليل معدل التدفق وعكس اتجاه عقارب الساعة لزيادة معدل التدفق. بمجرد اكتمال الإعداد، تأكد من قفل الجوز.

    مولد فراغ V
    1. بالمقارنة مع مولدات الفراغ التقليدية مع صمامات الملف اللولبي، فإن هذا المنتج يركز بشكل أكبر على فعالية التكلفة.
    2. إنه يولد عملية تدمير بينما يقوم جهاز الطرد بإيقاف سحب الهواء، مما يضمن تحرير العمل. بالمقارنة مع أجهزة الطرد المستقلة التقليدية، يمكن تحقيق ركوب الدراجات بسرعة عالية عن طريق تحميل صمام الإغلاق.
    3. هذا المنتج صغير الحجم وخفيف الوزن، مما يسمح بتركيبه في نهاية دائرة التفريغ لجهاز القذف.
    4. يمكن دمج آلية التعطيل مع جهاز الطرد. من خلال التحكم في إمداد الهواء إلى الجهاز، يمكن تحويل الجهاز بالكامل من توليد الفراغ إلى تحرير الفراغ.

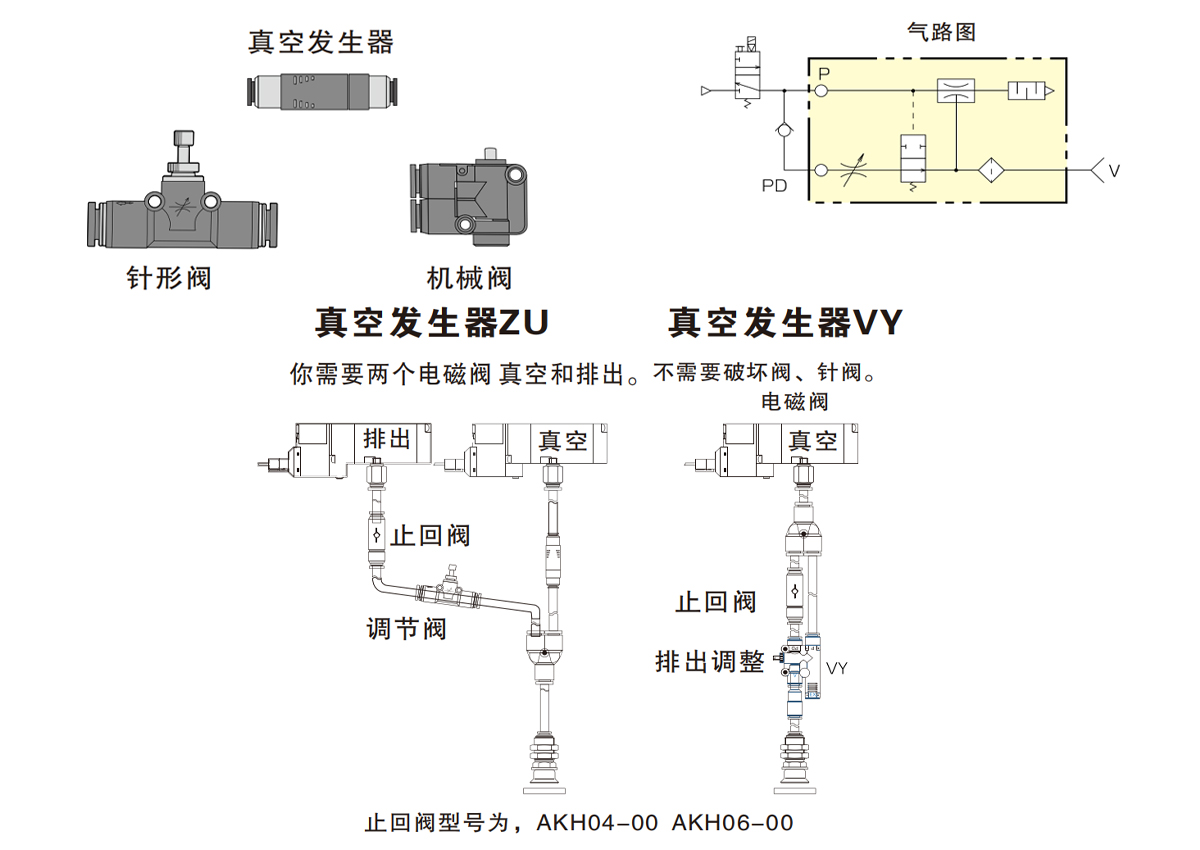

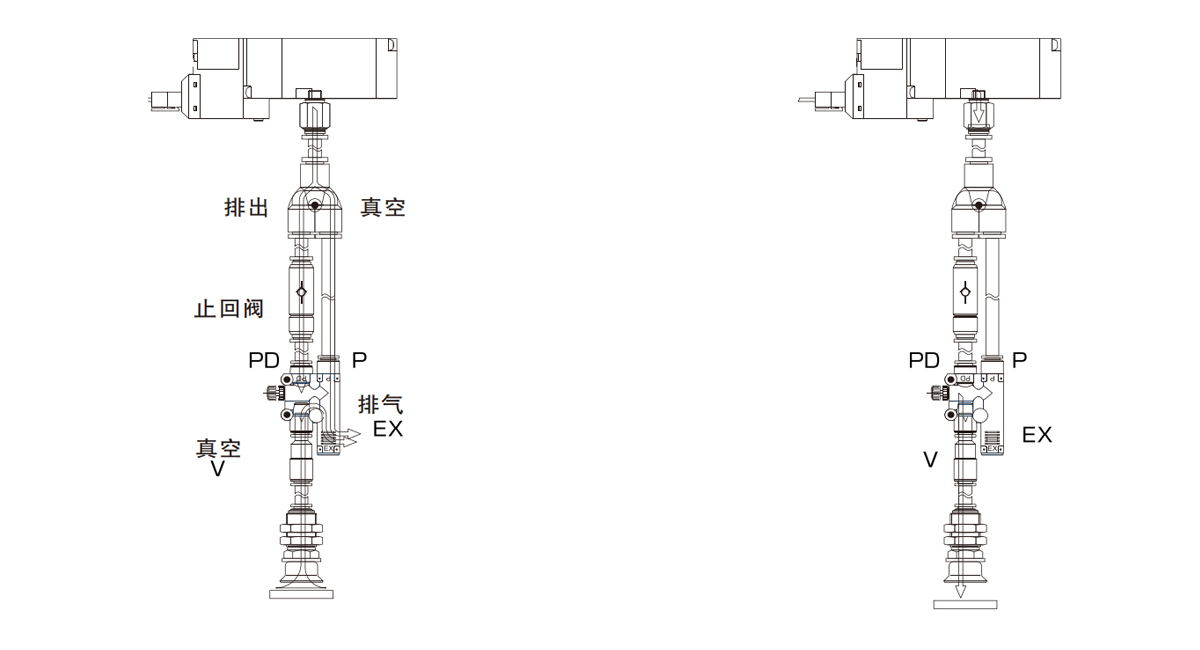

    1. قم بتوصيل منفذ P ومنفذ PD بصمام الفحص (يُباع بشكل منفصل).
    2. يتحول الضغط المتبقي بين صمام الفحص ومنفذ PD إلى هواء نفخ.
    3. يتم تعديل معدل تدفق هواء النفخ بواسطة إبرة التحرير.
    4. يمكن التحكم في وقت نفخ الهواء من خلال طول الأنبوب بين صمام الفحص ومنفذ PD.
