صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع الموردون

الصفحة الرئيسية / المنتجات / ملحق هوائي / صمام التحكم في التدفق/صمام الفحص / صمام التحكم في التدفق من سلسلة AS / صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع

صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع
  • صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع
  • صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع
صمام التحكم في التدفق من سلسلة AS

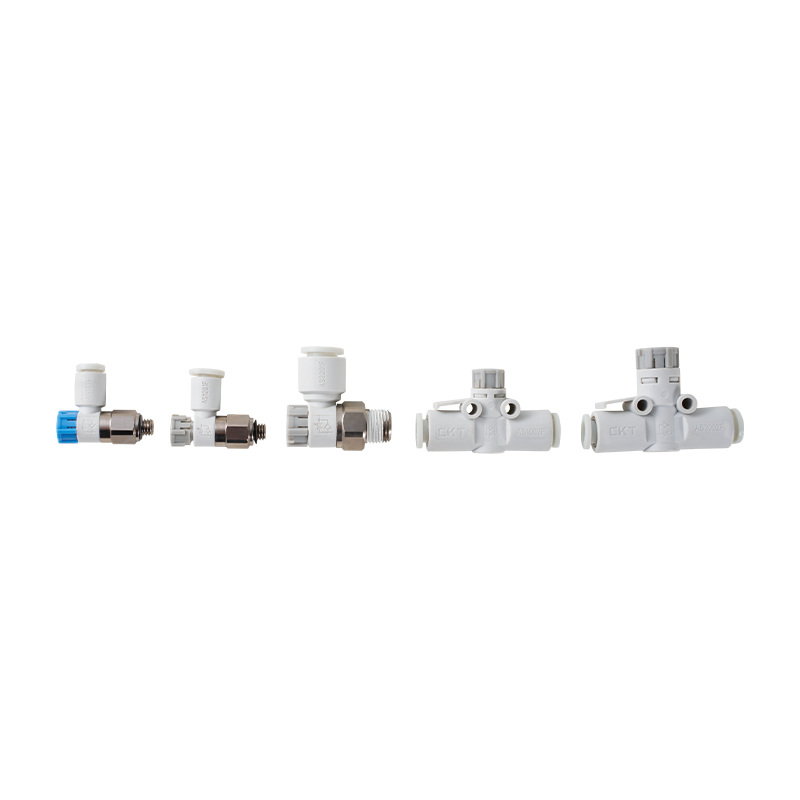

صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع

تم تصميم صمامات التحكم في السرعة من سلسلة AS المزودة بموصلات سريعة التغيير خصيصًا للمناسبات التي تحتاج فيها إلى تعديل سرعة حركة المحركات الهوائية (مثل الأسطوانات) بسهولة. يسمح تصميم الموصل السريع المتكامل بإكمال توصيل الأدوات وفصلها على الفور، مما يبسط بشكل كبير تكوين خط الأنابيب وعملية تبديل المعدات.

تكامل الوظيفة الأساسية: قم بدمج وظيفة الضبط الدقيق لمعدل تدفق الغاز وآلية الاتصال/الفصل السريع لمسار السائل في جسم صمام واحد لتحقيق مزيج فعال من التحكم في التدفق واتصال خط الأنابيب.

التحكم الدقيق في التدفق: يوفر خصائص تدفق سلسة وخطية، مما يسمح للمشغلين بإجراء تعديلات دقيقة وموثوقة بدون خطوات على سرعة المحركات الهوائية وفقًا لظروف العمل.

مزايا عملية التغيير السريع: واجهة قياسية مدمجة سريعة التغيير (رأس أنثى)، ما عليك سوى دفع أو سحب الموصل المقابل (رأس ذكر) لإنشاء أو قطع اتصال خط الغاز، مما يحسن بشكل كبير من كفاءة صيانة المعدات أو الاستبدال أو إعادة تنظيم خط الإنتاج.

سيناريوهات قابلة للتطبيق على نطاق واسع: مناسب بشكل خاص لمعدات التشغيل الآلي والتركيبات وخطوط الإنتاج التي تحتاج إلى استبدال الأدوات الهوائية بشكل متكرر (مثل مفكات البراغي الهوائية والمطاحن وبنادق الرش) أو ضبط سرعة أسطوانة واحدة.

التكيف المعياري والمرن: يأخذ التصميم التنوع في الاعتبار، وعادةً ما تتبع واجهة التغيير السريع الخاصة به معايير الصناعة السائدة، وهو مناسب للمطابقة السريعة مع مكونات الموصل الذكري سريع التغيير في النظام الهوائي الحالي.

عملية بديهية ومريحة: عادة ما تكون مجهزة بآلية تعديل يسهل تشغيلها يدويًا (مثل المقبض)، مما يسمح للموظفين في الموقع بضبط السرعة بسهولة وبديهية بدون أدوات.

تحكم موثوق بالسوائل: يركز تصميم الهيكل الأساسي للصمام على الاستقرار وانخفاض التسرب الداخلي، ويمكن أن يحافظ على السرعة المحددة ثابتة نسبيًا حتى عندما يتغير التدفق أو يكون هناك تقلب معين في الضغط.

هيكل مدمج ودائم: تم تصميم جسم الصمام بشكل مضغوط ومصنوع في الغالب من البلاستيك الهندسي أو السبائك المعدنية لتلبية متطلبات البيئات الصناعية لاستخدام المساحة والمتانة على المدى الطويل.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع (النوع المستقيم)
التالي:لا يوجد مقال تالي
  • السوائل الهواء
    إثبات الضغط 1.5 ميجا باسكال
    الحد الأقصى لضغط التشغيل 1 ميجا باسكال
    الحد الأدنى لضغط التشغيل 0.1 ميجا باسكال
    درجة الحرارة المحيطة والسوائل -5-60 درجة مئوية (بدون تجميد)
    الكمية من الدوائر 10 (M3 و M5 هي 8)
    قطر الأنبوب المطبق النايلون والبولي يوريثين

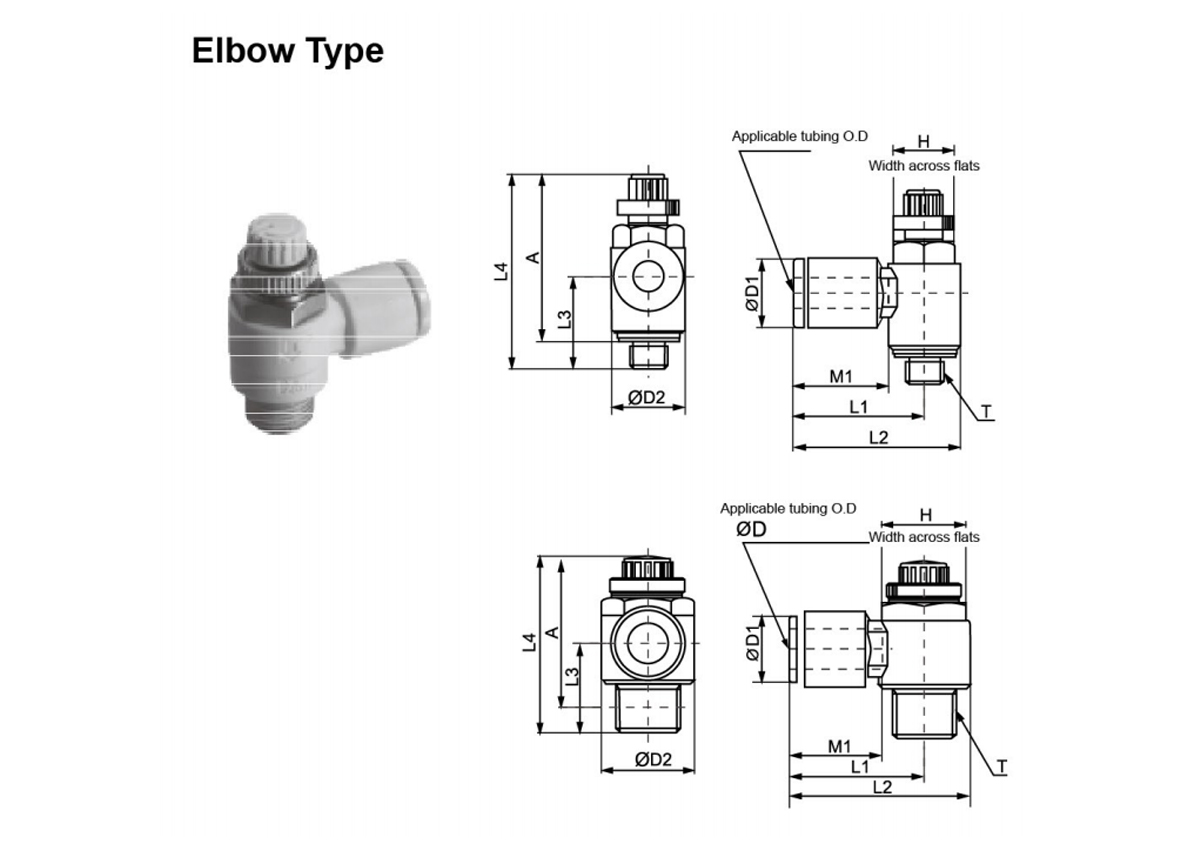

  • ØD نموذج T H د1 د2 L1 L2 L3 L4 A م1
    Ø4 C-AS12□1F-M3-04 م30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 م50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 م50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

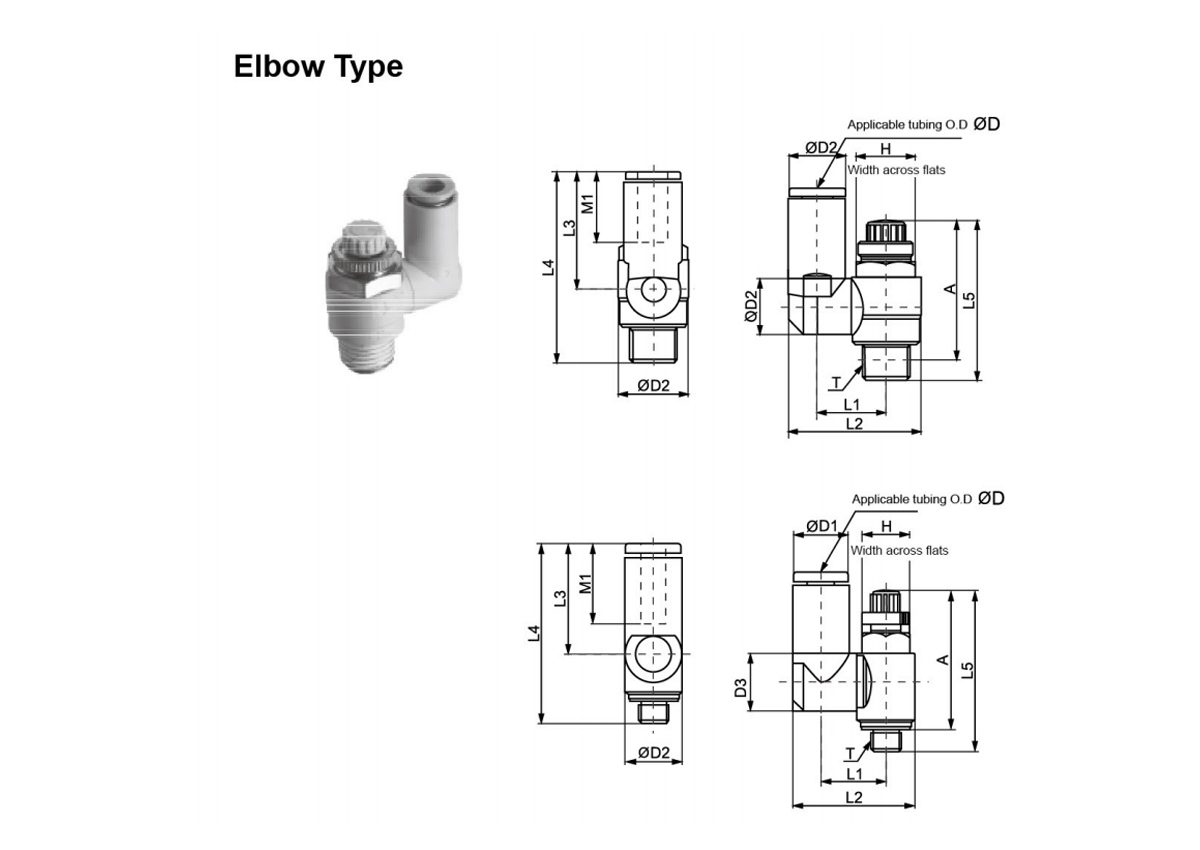

    ØD نموذج T H د1 د2 د3 L1 L2 L3 L4 L5 A م1
    Ø3.2 AS12□1F-M5-23○ م5×0.8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ ص 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ ص 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ ص 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ ص 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ ص 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

    التطوير التنظيمي نموذج T H د1 د2 د3 L1 L2 L3 L4 L5 A م1
    كبير صغير كبير صغير
    Ø4 C-AS13□1F-M3-04 م30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 م50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 م50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

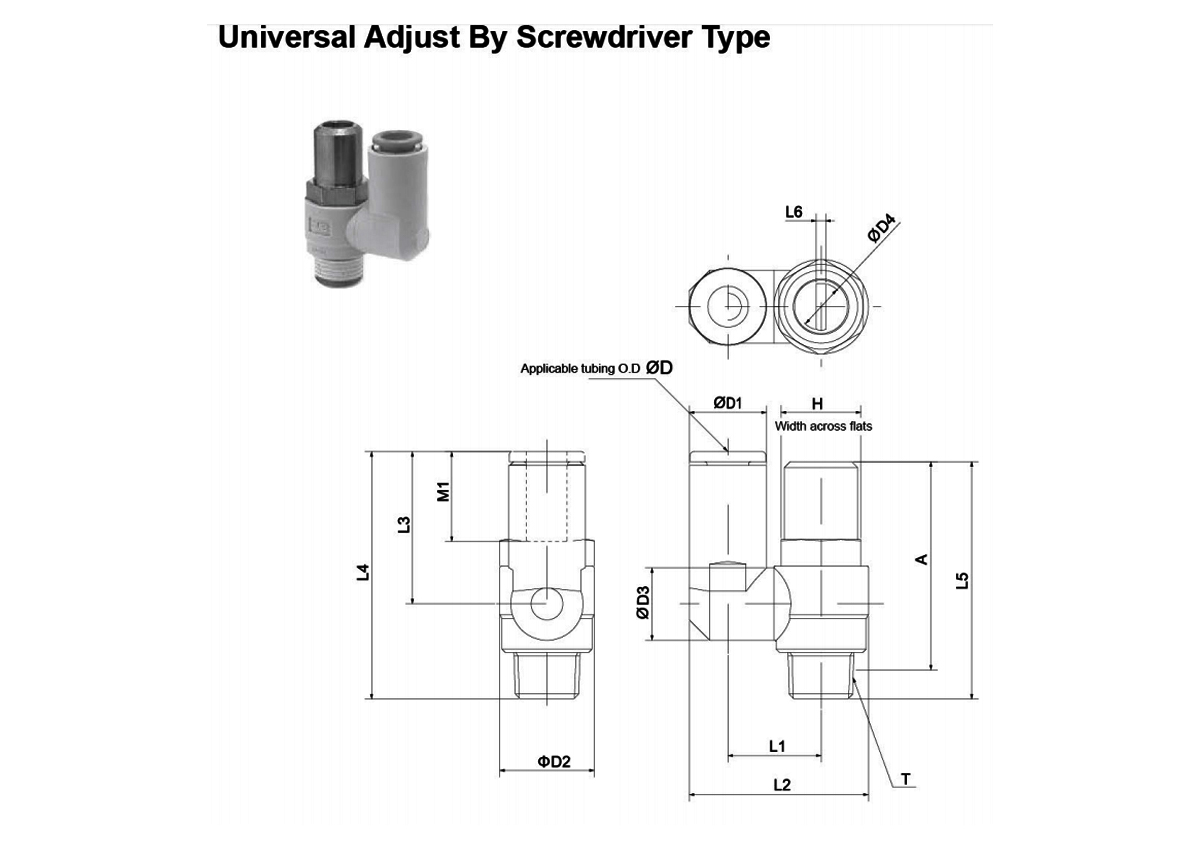

    ØD نموذج T H د1 د2 د3 د4 L1 L2 L3 L4 L5 L6 A م1
    Ø3.2 C-AS13□1F-M5-23○ م5×0.8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ ص 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ ص 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ ص 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ ر3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ ص 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
