صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع (النوع المستقيم) الموردون

الصفحة الرئيسية / المنتجات / ملحق هوائي / صمام التحكم في التدفق/صمام الفحص / صمام التحكم في التدفق من سلسلة AS / صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع (النوع المستقيم)

صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع (النوع المستقيم) صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع (النوع المستقيم)
  • صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع (النوع المستقيم)
  • صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع (النوع المستقيم)
صمام التحكم في التدفق من سلسلة AS

صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع (النوع المستقيم)

صمام التحكم في السرعة من سلسلة AS مزود بموصل تغيير سريع (من النوع المباشر) لضبط معدل حركة مشغل السائل. يأخذ تصميمه الهيكلي في الاعتبار سهولة تنظيم التدفق وتوصيل خطوط الأنابيب، وهو مناسب لمناسبات التحكم الديناميكي في السوائل.

الميزات الأساسية
شكل قناة التدفق: يقلل تخطيط قناة التدفق المباشر من فقدان الضغط، ويتمتع بنفاذية أفضل للوسط، كما أنه مناسب لسيناريوهات التحكم في التدفق التقليدية
خصائص الواجهة: يغني هيكل الموصل سريع التغيير عن الحاجة إلى الأدوات المساعدة، ويحقق التفكيك والتجميع السريع لخط الأنابيب، ويحسن سرعة استجابة الصيانة
آلية التنظيم: يوفر تصميم الاختناق بدون خطوات تحكمًا مستمرًا في التدفق، ويكون استقرار سرعة المحرك أقل تأثرًا بتقلبات حالة التشغيل
القدرة على التكيف مع ظروف التشغيل: تلبي مادة جسم الصمام متطلبات التوافق للسوائل الصناعية وتحافظ على خطية التنظيم ضمن نطاق الضغط التقليدي
تكامل النظام: يسمح التصميم المعياري بالتركيب المستقل أو الاستخدام المشترك، ويمكن استخدام كل من الدوائر الهوائية والهيدروليكية كوحدات أساسية لتنظيم السرعة

اتجاه التطبيق
يستخدم هذا النوع من الصمامات بشكل شائع في تنظيم سرعة المحرك والتحكم في المخزن المؤقت ومناسبات أخرى. تعتبر خصائصها سريعة التغيير مناسبة بشكل خاص لخطوط الإنتاج المرنة التي تتطلب تغييرات متكررة في الأدوات. تعتبر قناة التدفق المستقيم أقل حساسية للضغط الخلفي للنظام ولها قيمة عملية في المناسبات ذات متطلبات دقة التدفق المتوسطة. يتمتع هيكل جسم الصمام بقدرة أساسية على تحمل نظافة السوائل، ولكن لا يزال يوصى باستخدام وحدة التصفية المسبقة لبيئات الوسائط شديدة التلوث.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:صمام التحكم في السرعة من سلسلة AS مع موصل التغيير السريع
  • السوائل الهواء
    إثبات الضغط 1.5 ميجا باسكال
    الحد الأقصى لضغط التشغيل 1 ميجا باسكال
    الحد الأدنى لضغط التشغيل 0.1 ميجا باسكال
    درجة الحرارة المحيطة والسوائل -5-60 درجة مئوية (بدون تجميد)
    الكمية من الدوائر 10 (M3 وM5 هي 8)
    قطر الأنبوب النايلون والبولي يوريثين

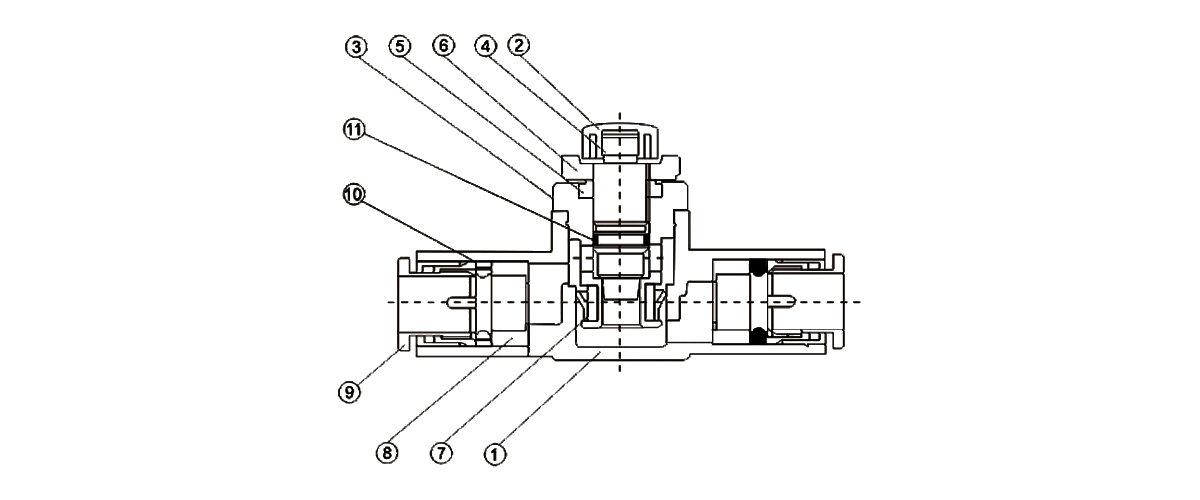

  • البند الاسم مادة
    ① قذيفة الجسم بت
    ② كاب بت
    ③ قذيفة الجسم النحاس
    ④ إبرة النحاس
    ⑤ إبرة guide النحاس
    ⑥ الجوز النحاس
    ⑦ ختم على شكل حرف U هنبر
    ⑧ طوقا بت
    ⑨ مقبض الباب بوم
    ⑩ ختم نبر
    ⑪ ختم نبر

    ينطبق
    الأنابيب O.D

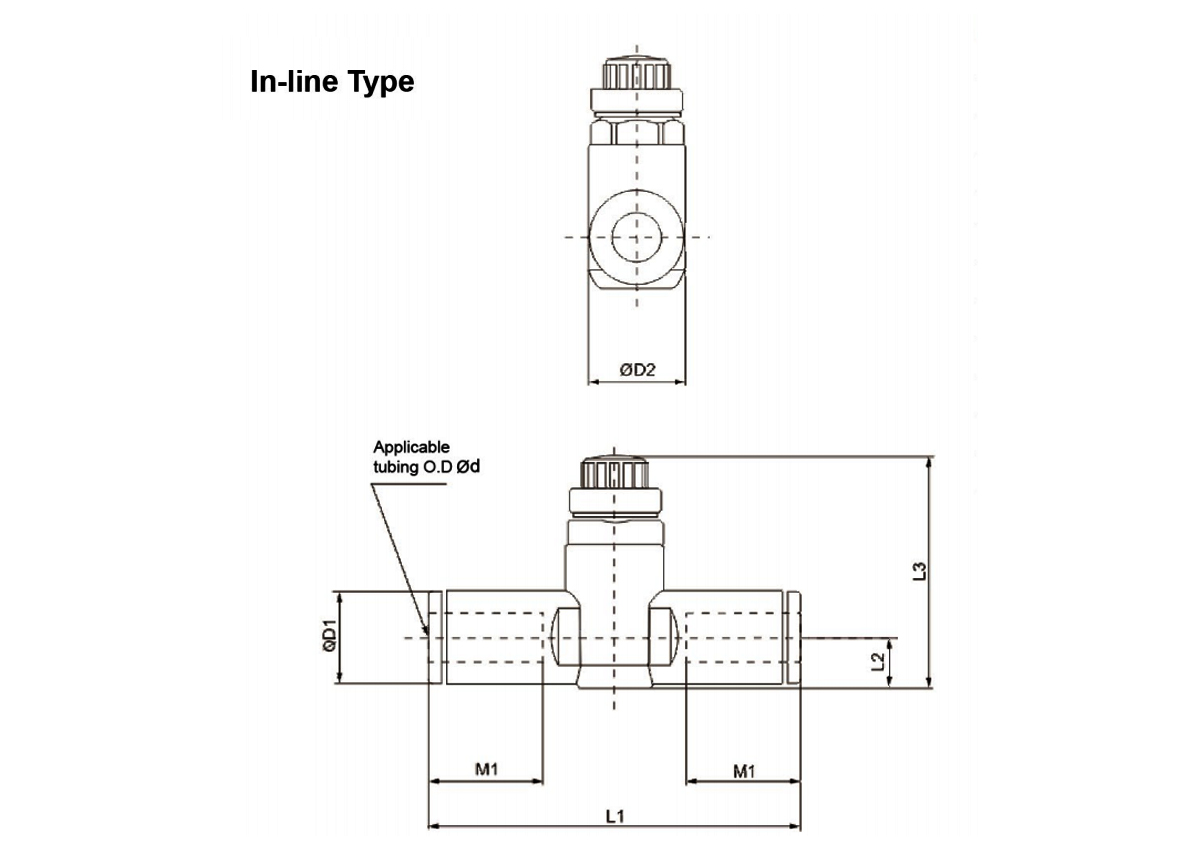

    التطوير التنظيمي     		نموذج د1 د2 L1 L2 L3 م1
    الوزن
    (ز)
    كبير صغير
    Ø4 C-AS1001F-04 9.3 10 39.2 5.2 24.2 21.4 12.7 7
    Ø6 C-AS1001F-06 11.6 40.7 6.2 25.2 22.4 13.5 8
    Ø4 C-AS2001F-04 9.3 11.8 40.7 5.2 32.6 27.6 12.7 12
    Ø6 C-AS2001F-06 11.6 44.8 6.3 33.7 28.7 13.5 13
    Ø6 C-AS2051F-06 12.8 14.8 53.2 6.7 35.2 30.2 17 26
    Ø8 C-AS2051F-08 15.2 59.8 8.1 36.5 31.5 18 31
    Ø6 C-AS3001F-06 12.8 19.8 59 7.4 38.3 33.3 17 18
    Ø8 C-AS3001F-08 15.2 64.4 8.2 39.1 34.1 18 21
    Ø10 C-AS3001F-10 18.5 71.6 9.8 40.6 35.6 21 32
    Ø12 C-AS3001F-12 20.9 76 11 41.8 36.8 22 33
    Ø10 C-AS4001F-10 18.5 26.5 82 11.3 51.1 43.6 21 36
    Ø12 C-AS4001F-12 20.9 52.1 44.6 22 40

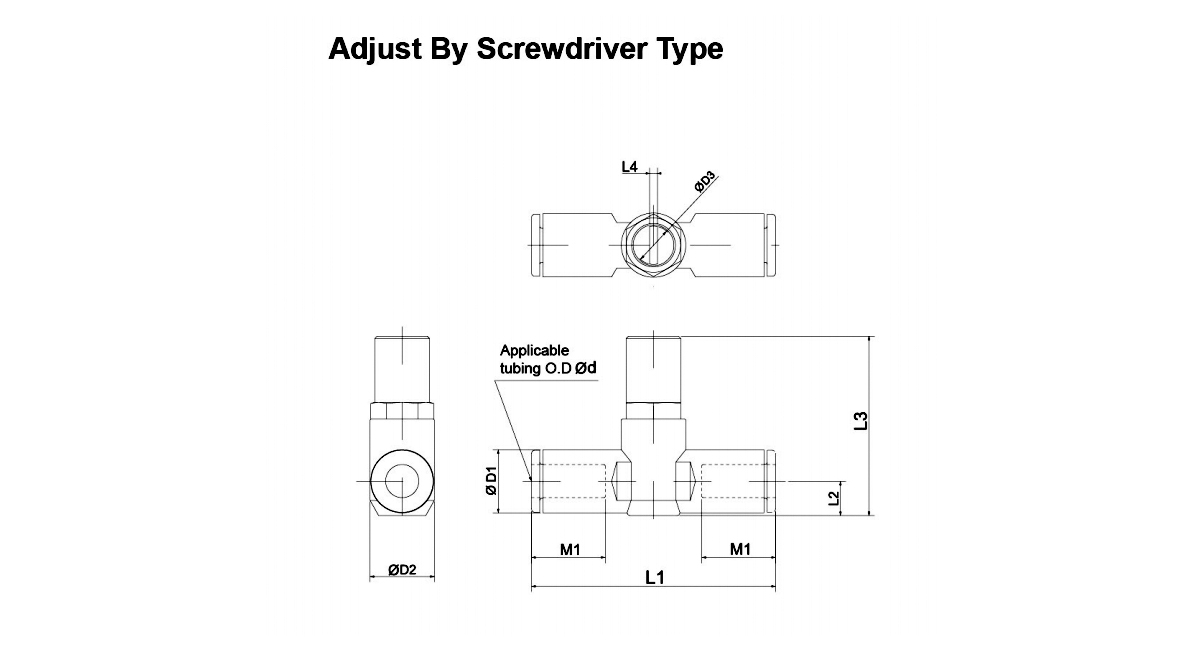

    نموذج التطوير التنظيمي د1 د2 د3 L1 L2 L3 L4 م1
    C-AS1001F-23□ Ø3.2 8.4 10 4.7 38 4.5 26 0.7 12.7
    C-AS1001F-04□ Ø4 9.3 39.2 5.2 26.6
    C-AS1001F-06□ Ø6 11.6 40.7 6.2 27.7 13.5
    C-AS2001F-04□ Ø4 9.3 11.8 7.2 40.7 5.2 31.9 1.2 12.7
    C-AS2001F-06□ Ø6 11.6 44.8 6.3 33 13.5
    C-AS2051F-06□ Ø6 12.8 14.8 7.2 53.2 6.7 35.2 1.2 17
    C-AS2051F-08□ Ø8 15.2 59.8 8.1 36.5 18
    C-AS3001F-06□ Ø6 12.8 19.8 9.8 59 7.4 45 1.2 17
    C-AS3001F-08□ Ø8 15.2 64.4 8.2 45.8 18
    C-AS3001F-10□ Ø10 18.5 71.6 9.8 47.3 21
    C-AS3001F-12□ Ø12 20.9 76 11 48.5 22
    C-AS4001F-10□ Ø10 18.5 26.5 12.4 82 11.3 55.4 1.2 21
    C-AS4001F-12□ Ø12 20.9 56.4 22

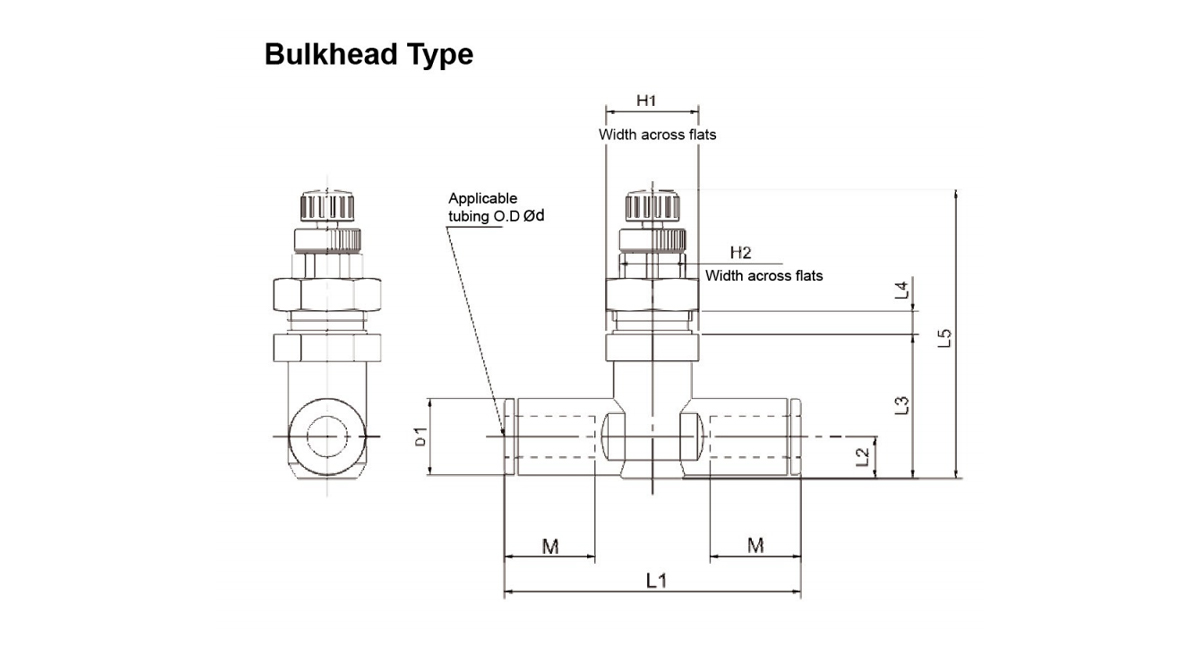

    نموذج التطوير التنظيمي د1 H1 H2 L1 L2 L3 L4
    كبير     		L5 M الوزن
    (ز)
    كبير صغير
    C-AS1001F-23-3 3.2 8.4 12 8 38 4.5 16.8 3.5 37.6 34.4 12.7 10.5
    C-AS1001F-04-3 4 9.3 39.2 5.2 17.4 38.2 35
    C-AS1001F-06-3 6 11.6 40.7 6.2 18.5 39.3 36.1 13.5
    C-AS2001F-04-3 4 9.3 14 10 40.7 5.2 20.7 3.5 48 42.5 12.7 12.5
    C-AS2001F-06-3 6 11.6 44.8 6.3 21.8 49.1 43.6 13.5
    C-AS2051F-06-3 6 12.8 17 13 53.2 6.7 25.7 3.5 53.5 48.1 17 15.5
    C-AS2051F-08-3 8 15.2 59.8 8.1 27 54.8 49.4 18
    C-AS3001F-06-3 6 12.8 21 16 59 7.4 31.3 3.5 60.1 54.7 17 18.5
    C-AS3001F-08-3 8 15.2 64.4 8.2 32.1 60.9 55.5 18
    C-AS3001F-10-3 10 18.5 71.6 9.8 33.7 62.5 57.1 21
    C-AS3001F-12-3 12 20.9 76 11 34.9 63.7 58.3 22
    C-AS4001F-10-3 10 18.5 27 21 82 11.3 35 3.5 69.3 61 21 24.5
    C-AS4001F-12-3 12 20.9 36 70.3 62 22
