اسطوانة هوائية مزدوجة الفعل مع مغناطيس – الدليل الكامل

ما هو اسطوانة هوائية مزدوجة التمثيل مع المغناطيس؟

A اسطوانة هوائية مزدوجة الفعل مع المغناطيس عبارة عن أسطوانة هواء تستخدم الهواء المضغوط لدفع المكبس في اتجاهي التمديد والسحب، بينما يسمح المغناطيس الدائم المدمج في المكبس بمفتاح قصب مغناطيسي خارجي أو مستشعر تأثير هول لاكتشاف موضع المكبس دون أي اتصال جسدي. يمنح هذا التصميم المهندسين ملاحظات دقيقة وفي الوقت الفعلي حول ما إذا كان القضيب ممتدًا بالكامل، أو منسحبًا بالكامل، أو - مع مفاتيح متعددة - في المواضع المتوسطة.

الإجابة المختصرة لأي شخص يختار اسطوانة الهواء بالنسبة للخط الآلي: إذا كانت جهازك بحاجة إلى تأكيد موضعي قبل تنفيذ الخطوة التالية، فاختر أسطوانة مزدوجة الفعل مع مغناطيس مكبس مدمج. إنه يلغي الحاجة إلى أجهزة استشعار القرب الخارجية المثبتة على الأقواس، ويبسط الأسلاك، ويقلل وقت التثبيت بنسبة 30-50% مقارنة بترتيبات الاستشعار الخارجية.

تشكل الأسطوانات مزدوجة الفعل الحصة المهيمنة من المحركات الهوائية المستخدمة في الأتمتة الصناعية - تقديرات من موزعي المكونات الرئيسية تضعها في ما يقرب من 70-80٪ من إجمالي مبيعات أسطوانات الهواء - لأنها توفر قوة يمكن التحكم فيها في كلا الاتجاهين وتسمح للآلة بدفع وسحب الأحمال بشكل نشط، بدلاً من الاعتماد على عودة الزنبرك. إن إضافة ميزة المغناطيس تكلف أكثر بشكل هامشي فقط ولكنها توفر مكاسب كبيرة في إمكانية التحكم والقدرة على التشخيص.

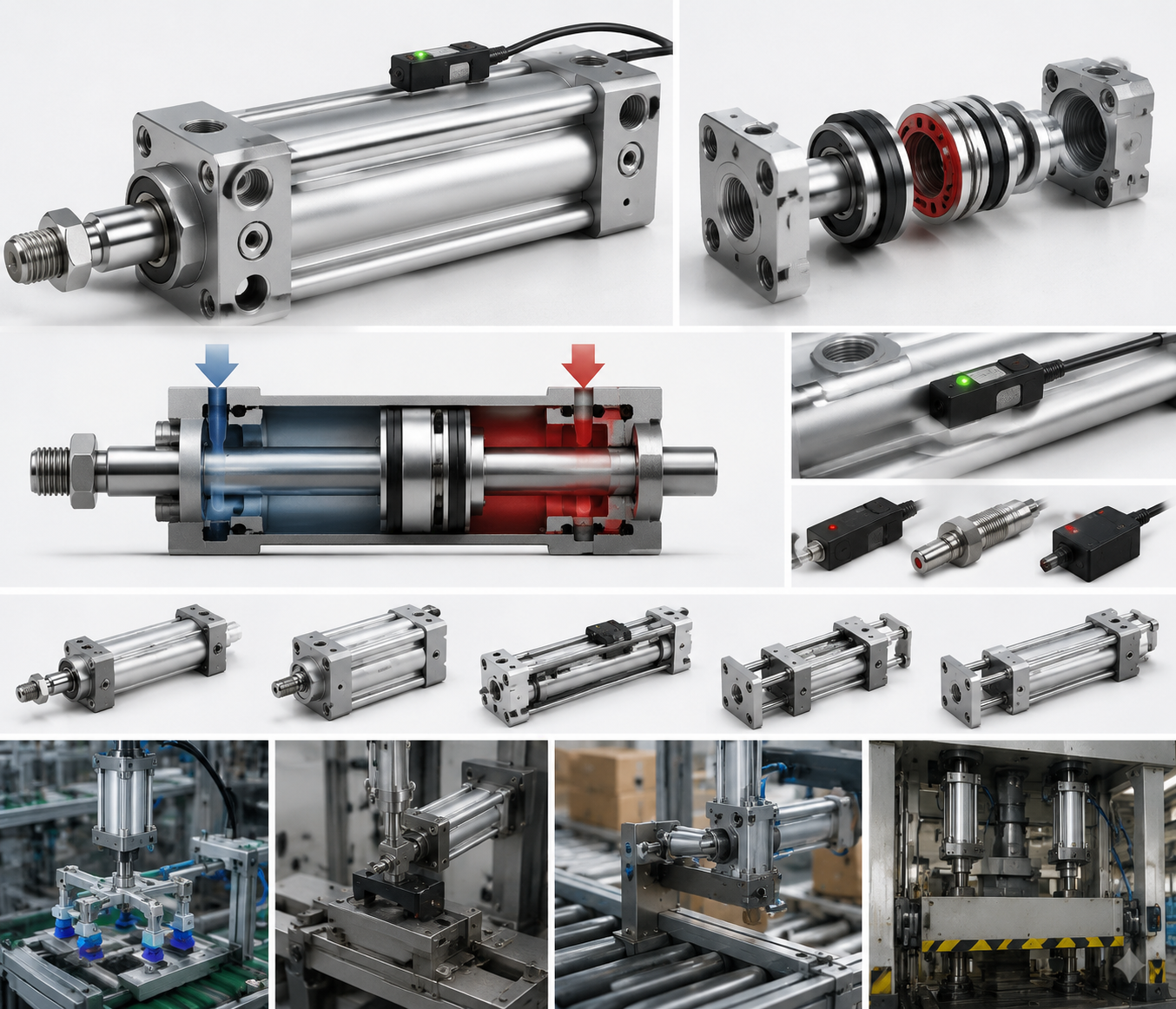

كيف تعمل آلية التمثيل المزدوج

مبدأ التشغيل لأسطوانة الهواء مزدوجة الفعل واضح ومباشر. يدخل الهواء المضغوط عبر المنفذ الخلفي ويدفع المكبس – والقضيب المتصل – للأمام. عندما يتحول صمام التحكم الاتجاهي، يدخل الهواء عبر المنفذ الأمامي ويدفع المكبس إلى الخلف. يتم تشغيل كل من شوط التمديد وشوط التراجع عن طريق ضغط الهواء، ولهذا السبب يتم استخدام مصطلح "التمثيل المزدوج".

تشمل المكونات الداخلية الرئيسية ما يلي:

• أسطوانة الأسطوانة - عادة ما تكون مصنوعة من سبائك الألومنيوم، أو الفولاذ المقاوم للصدأ، أو أنابيب الصلب المصنوعة من الكروم الصلب، اعتمادًا على البيئة.
• المكبس - قرص منزلق محكم الغلق بواسطة حلقات على شكل حرف O أو أختام كوبية تفصل بين غرفتي الضغط.
• قضيب المكبس - ينقل القوة الميكانيكية إلى الحمل؛ تبلغ صلابة السطح عادةً 58-62 HRC لمقاومة التآكل.
• الأغطية الطرفية (الرأس والغطاء) — تغلق أطراف البرميل وتحتوي على تجهيزات المنفذ.
• ختم القضيب والممسحة - يمنعان تسرب الهواء ويبقيان الملوثات خارجًا.
• المغناطيس الدائم — مغناطيس حلقي أو مقطعي، عادةً ما يكون من النيوديميوم (NdFeB) أو الفريت، مربوطًا أو مضغوطًا في المكبس.

نظرًا لأن البرميل يجب أن يسمح للمستشعر الخارجي باكتشاف المجال المغناطيسي، فإن معظم براميل الأسطوانات المستخدمة مع المكابس المغناطيسية مصنوعة من مواد غير مغناطيسية - الألومنيوم المؤكسد هو الأكثر شيوعًا. توجد إصدارات ذات ماسورة فولاذية ولكنها تتطلب شريطًا أو نافذة غير مغناطيسية في جدار البرميل لتركيب المستشعر.

تمديد القوة مقابل سحب القوة

نظرًا لأن القضيب يشغل جزءًا من منطقة المكبس على جانب القضيب، فإن المساحة الفعالة عند الامتداد أكبر منها عند التراجع. على سبيل المثال، تنتج أسطوانة ذات تجويف 50 مم وقطر قضيب 20 مم عند ضغط إمداد 6 بار:

• قوة التمديد: π/4 × 50² × 6 × 0.1 ≈ 1,178 ن
• قوة التراجع: π/4 × (50² − 20²) × 6 × 0.1 ≈ 990 ن

يعد عدم التماثل هذا مهمًا في التطبيقات التي يكون فيها الحمل على شوط التراجع مساويًا تقريبًا للحمل على شوط التمديد. غالبًا ما يقوم المهندسون بتحديد حجم التجويف وفقًا لمتطلبات قوة التراجع، نظرًا لأن ذلك هو الجزء السفلي من الاثنين.

دور مغناطيس المكبس واستشعار الموضع

ينتقل المغناطيس الموجود في المكبس معه على طول التجويف. تكتشف المستشعرات المقصوصة أو المربوطة بالجزء الخارجي من البرميل متى يمر المجال المغناطيسي بموقعها وتبديل حالة الإخراج الخاصة بها. وهذا يعطي PLC أو وحدة التحكم إشارة ثنائية: "المكبس هنا" أو "المكبس ليس هنا".

أنواع الحساسات المتوافقة مع أسطوانات المغناطيس

• مفاتيح ريد — نقاط اتصال ميكانيكية تُغلق عند وجود مجال مغناطيسي ذو قوة كافية. تكلفة منخفضة، أسلاك بسيطة، مُقدرة عادةً بـ 100 مليون عملية. مناسبة لمعدلات الدورات التي تصل إلى حوالي 300-500 دورة/دقيقة.
• أجهزة استشعار تأثير هول - أجهزة الحالة الصلبة التي لا تحتوي على أجزاء متحركة. تبديل أسرع (يصل إلى عدة كيلو هرتز)، محصن ضد الاهتزاز، عمر خدمة أطول. متوفر في تكوينات إخراج NPN أو PNP.
• أجهزة استشعار GMR (المقاومة المغناطيسية العملاقة). — توفر دقة أعلى ونطاق استشعار أطول من تأثير Hall؛ يستخدم عندما يجب اكتشاف موضع الهدف من مسافة مواجهة أكبر.
• أجهزة استشعار الموقف التناظرية - إخراج جهد مستمر أو تيار يتناسب مع موضع المكبس، مما يتيح مراقبة طول الشوط بدلاً من مجرد اكتشاف نهاية الشوط.

أنظمة تركيب أجهزة الاستشعار

توفر عائلات الأسطوانات المختلفة خيارات مختلفة لتركيب أجهزة الاستشعار:

• فتحة T / فتحة C - يسمح الأخدود الطولي المُشكل في ملف تعريف البرميل لجسم المستشعر بالانزلاق والقفل في أي موضع على طول السكتة الدماغية. هذا هو الترتيب الأكثر شيوعًا في الأسطوانات الجانبية ايزو 15552.
• الفرقة أو التعادل جبل - يتم تثبيت أجهزة الاستشعار بواسطة شريط معدني أو بلاستيكي حول برميل مستدير. شائع في الأسطوانات الصغيرة ايزو 6432 والأسطوانات ذات الجسم الدائري VDMA 24562.
• جبل السكك الحديدية - حاجز استشعار منفصل مثبت بمسامير على جانب الأسطوانة، يُستخدم عند الحاجة إلى أجهزة استشعار متعددة في مواضع متقاربة.

عند ضبط مواضع المستشعر، اسمح بالتباطؤ المغناطيسي للمفتاح - عادة 0.5-2 مم لمفاتيح القصب و0.3-1 مم لأجهزة تأثير هول. ضع المستشعر بحيث يتحرك بضعة ملليمترات قبل النهاية الميكانيكية للشوط لتجنب الرحلات الخاطئة الناتجة عن ارتداد الوسادة الطرفية.

المواصفات الأساسية التي يجب فهمها قبل الاختيار

يتطلب اختيار أسطوانة الهواء المضغوط ذات الفعل المزدوج المناسبة مع المغناطيس مطابقة العديد من المعلمات لتطبيقك. ويلخص الجدول أدناه أهمها:

حجم التجويف: لا تبالغ في الحجم

يقوم العديد من المهندسين عادة بتكبير حجم أسطوانات الهواء "لكي تكون آمنة"، ولكن هذا يخلق مشاكل حقيقية: استهلاك أعلى للهواء، وصمامات أكبر، وتجميعات أثقل، وأوقات دورات أبطأ لأنه يجب ملء واستنفاد حجم أكبر في كل شوط. يتمثل النهج القياسي في حساب القوة المطلوبة، وإضافة عامل أمان بنسبة 25-30% لتغيرات الاحتكاك والحمل، واختيار أصغر تجويف يلبي هذا الرقم. بالنسبة لحمل 500 نيوتن بعامل 30% وإمدادات 6 بار، يبلغ التجويف المطلوب حوالي 37 مم — لذا فإن أسطوانة التجويف القياسية بقطر 40 مم هي الاختيار الصحيح، وليس وحدة بقطر 63 مم.

اعتبارات السكتة الدماغية والحمل الجانبي

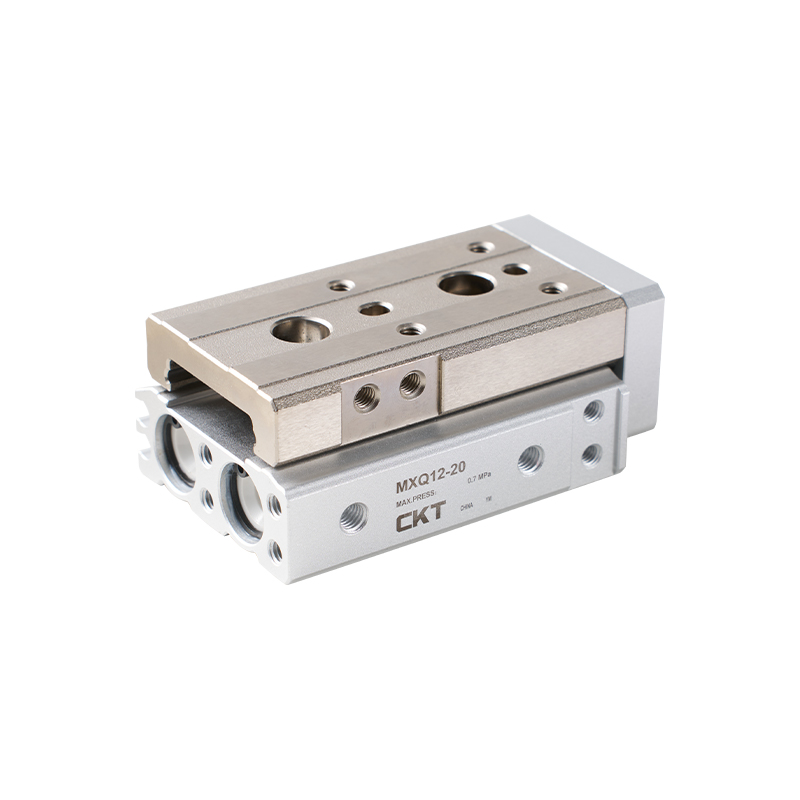

لم يتم تصميم الأسطوانات الجانبية وفقًا لمعايير ISO 15552 لتحمل الأحمال الجانبية من خلال قضيب المكبس - حيث يعمل التحميل الجانبي على تسريع تآكل ختم القضيب ويمكن أن ينحني القضيب بمرور الوقت. عندما تتجاوز الأشواط حوالي 10× قطر التجويف، أو عندما لا يمكن تجنب القوى الجانبية، استخدم أسطوانة موجهة (وتسمى أيضًا أسطوانة موجهة بدون قضيب أو أسطوانة ثنائية القضيب موجهة) بدلاً من أسطوانة الهواء القياسية المستديرة أو ذات التجويف الجانبي. يقدم بعض الموردين وحدات شرائح متكاملة تجمع بين أسطوانة مزدوجة الفعل ومغناطيس مع سكة ​​توجيه خطية في حزمة واحدة مدمجة.

المعايير الدولية التي تحكم أسطوانات الهواء مزدوجة الفعل

يعد التوحيد القياسي أحد أكثر الجوانب المفيدة عمليًا في اختيار أسطوانات الهواء، لأنه يعني أنه يمكنك استبدال أسطوانة من مصنع ما بأسطوانة من مصنع آخر دون تعديل الماكينة - بشرط أن يتوافق كلاهما مع نفس المعيار. المعايير الثلاثة الأكثر أهمية للأسطوانات الهوائية مزدوجة الفعل هي:

• ISO 15552 - يحدد أسطوانة التجويف الجانبي (المعروفة أيضًا باسم أسطوانة التشكيل الجانبي DIN/ISO أو VDMA 24562). يغطي أحجام التجويف من 32 ملم إلى 320 ملم. يحدد أبعاد التركيب ومواضع المنافذ والوسائد. هذا هو المعيار الأكثر استخدامًا لأسطوانات الأتمتة المتوسطة والكبيرة.
• ISO 6432 - يغطي الأسطوانات الصغيرة والصغيرة ذات التجويف من 8 مم إلى 25 مم. تصميم برميلي مستدير، عادةً مزود بأجهزة استشعار مثبتة على الشريط.
• ايزو 21287 — معيار الأسطوانة المدمجة، الذي يغطي أحجام التجويف من 20 إلى 100 ملم مع طول إجمالي أقصر من مكافئات ISO 15552. تحظى بشعبية كبيرة في تصميمات الآلات ذات المساحة المحدودة.

تتوافق جميع المعايير الثلاثة مع خيارات المكبس المغناطيسي، على الرغم من اختلاف هندسة أخدود تركيب المستشعر: يستخدم ISO 15552 ملف تعريف فتحة C أو فتحة T على طول قذف البرميل، ويعتمد ISO 6432 عادةً على النطاقات، وغالبًا ما يشتمل ISO 21287 على أخدود طولي على الجسم المضغوط.

عند الطلب، فإن تحديد المعيار (على سبيل المثال، "ISO 15552، التجويف 63 مم، السكتة الدماغية 200 مم، الفعل المزدوج، مكبس مغناطيسي، توسيد قابل للتعديل من كلا الطرفين") يمنح أي مورد مؤهل معلومات كافية لتوفير وحدة قابلة للتبديل. تأكد دائمًا من أن وحدة الاستبدال تشتمل على المكبس المغناطيسي كميزة قياسية أو كخيار محدد - فبعض نماذج الكتالوج تحذفه بشكل افتراضي.

استهلاك الهواء وكفاءة الطاقة

يعد الهواء المضغوط واحدًا من أغلى المرافق في منشأة التصنيع. عادةً ما يكلف توليد 1 متر مكعب من الهواء المضغوط عند 7 بار 0.02-0.04 يورو اعتمادًا على أسعار الطاقة وكفاءة الضاغط. تستهلك أسطوانة الهواء مزدوجة الفعل الهواء في كل ضربة - سواء التمديد أو التراجع - على عكس الأسطوانة الفردية التي تستهلك الهواء في ضربة واحدة فقط. هذه هي المقايضة بامتلاك قوة فعالة في كلا الاتجاهين.

يمكن حساب استهلاك الهواء لكل دورة على النحو التالي:

س (لتر/دورة) = [(A_extend × السكتة الدماغية) (A_retract × السكتة الدماغية)] × (P_supply 1) / 1000

حيث تكون المساحات بالسنتيمتر المربع، والسكتة الدماغية بالسنتيمتر، والضغط بالبار. بالنسبة للتجويف 50 مم / القضيب 20 مم / مثال الشوط 100 مم عند 6 بار:

• أ_الامتداد = π/4 × 5² = 19.6 سم²
• A_retract = π/4 × (5² − 2²) = 16.5 سم²
• س = [(19.6 × 10) (16.5 × 10)] × 7 / 1000 = 2.53 لتر/دورة

عند 20 دورة في الدقيقة، يكون ذلك 50.6 لترًا في الدقيقة — أو حوالي 3 متر مكعب في الساعة — من أسطوانة واحدة. يمكن للآلة التي تحتوي على 30 أسطوانة من هذا النوع أن تسحب ما يقرب من 90 مترًا مكعبًا في الساعة، وهو ما يمثل حملًا كبيرًا للضاغط. تشمل استراتيجيات تقليل الاستهلاك دون التضحية بالأداء ما يلي:

• تخفيض الضغط - التشغيل عند ضغط 4 بار بدلاً من 6 بار (إذا سمحت القوة بذلك) يخفض الاستهلاك بحوالي 36%.
• تقليص حجم الاسطوانة - كما هو موضح أعلاه، فإن استخدام أصغر تجويف مناسب هو الإجراء الوحيد الأكثر فعالية.
• صمامات البداية الناعمة وصمامات العادم السريعة - تقليل الهواء المهدر أثناء تسلسل بدء التشغيل وتسريع عملية العادم، مما يقلل وقت الدورة وبالتالي الاستهلاك الإجمالي.
• حمل الأحمال بأقفال ميكانيكية — إذا كان من الضروري أن تتحمل الأسطوانة حمولة لفترات طويلة، فاستخدم قفلًا ميكانيكيًا أو أسطوانة مشبكًا بدلاً من الاستمرار في ضغط الهواء.

التطبيقات الصناعية المشتركة

إن الجمع بين التشغيل ثنائي الاتجاه والاستشعار المتكامل للموضع يجعل الأسطوانة الهوائية ذات الفعل المزدوج المزودة بالمغناطيس واحدة من أكثر المكونات تنوعًا في أتمتة المصنع. فيما يلي تطبيقات تمثيلية عبر العديد من الصناعات.

التجميع والاختيار والمكان

في وحدات الالتقاط والوضع العمودية، تقوم أسطوانة الهواء مزدوجة المفعول برفع وخفض القابض أو كوب الشفط. يخبر مستشعر التراجع PLC أن الذراع مرفوع بالكامل وأنه من الآمن فهرسة طاولة النقل. يؤكد مستشعر التمدد أن المقبض قد نزل إلى موضع الالتقاط. وبدون هذه التأكيدات، ستعمل الآلة بشكل أعمى في توقيت ثابت - ويزيل نظام المغناطيس والمستشعر هذا عدم اليقين. عادةً ما تتراوح أوقات الدورات في هذه التطبيقات من 1 إلى 3 ثوانٍ لكل دورة، مع أوقات استجابة المستشعر التي تقل عن 5 مللي ثانية لتلبية المتطلبات بسهولة.

لقط في CNC وتركيبات اللحام

مشابك التثبيت التي يتم تشغيلها بواسطة أسطوانات مزدوجة الفعل تحمل قطع العمل أثناء التصنيع أو اللحام. يؤكد مستشعر الموضع الممتد على تعشيق المشبك قبل تمكين المغزل أو شعلة اللحام. يعد هذا تعشيقًا بالغ الأهمية للسلامة: إذا لم يتأكد مستشعر الأسطوانة، فلن تبدأ العملية. تعتبر أحجام التجويف التي تتراوح من 32 إلى 63 ملم عند ضغط 5 إلى 6 بار نموذجية لقوى التثبيت التي تبلغ 700 إلى 2000 نيوتن. في بيئات اللحام، يجب أن تتحمل المستشعرات التداخل المغناطيسي من تيار اللحام - تُفضل مستشعرات تأثير هول ذات الكابلات المحمية على مفاتيح القصب هنا.

بوابات الفرز والتحويل الناقلة

يتم تشغيل اللوحات المحولة وبوابات التوقف في أنظمة النقل بواسطة أسطوانات هواء مدمجة مزدوجة الفعل - غالبًا وحدات مدمجة ISO 21287 أو أسطوانات صغيرة ISO 6432 لللوحات خفيفة الوزن. يؤكد المستشعر الممتد أن المحول قد انتقل إلى موضع الانحراف قبل وصول العناصر. تأكيد السحب يخبر وحدة التحكم بأن المسار واضح. يمكن أن تصل معدلات الدورة إلى 60 دورة/دقيقة في الفرز عالي الإنتاجية، ولهذا السبب غالبًا ما يتم تحديد مستشعرات تأثير هول بدلاً من مفاتيح القصب.

تغليف المواد الغذائية والمشروبات

تعتبر الأسطوانات مزدوجة الفعل المصنوعة من الفولاذ المقاوم للصدأ والمزودة بمكابس مغناطيسية قياسية في معدات تجهيز الأغذية حيث يكون الغسيل بالماء ومواد التنظيف الكيميائية أمرًا روتينيًا. تتعامل المستشعرات الحاصلة على تصنيف IP67 وIP69K مع الرذاذ عالي الضغط. لا تتأثر وظيفة المكبس المغناطيسي بالرطوبة، مما يجعل هذه المنطقة الوحيدة التي تكون فيها ميزة استشعار عدم التلامس ذات قيمة خاصة - لا توجد اتصالات كهربائية داخل الأسطوانة للتآكل. تميل أحجام التجويف إلى أن تكون أصغر (16-50 ملم) لأن أوزان المنتج في عبوات المواد الغذائية متواضعة، على الرغم من أن القوى يجب أن تكون كافية للعمل بمعدلات دورة عالية لآلات التعبئة والتغليف (غالبًا 100-200 دورة / دقيقة أو أكثر).

ورشة هياكل السيارات والتطبيقات الصحفية

تُستخدم الأسطوانات ذات التجويف المزدوج ذات التجويف الكبير - من 100 مم إلى 200 مم، وأحيانًا أكبر - في أنظمة نقل ختم السيارات والتعامل مع لوحة الهيكل. القوى التي تتراوح بين 5000-30000 نيوتن شائعة. هنا، لا يوفر المكبس المغناطيسي ردود فعل نهاية الشوط فحسب، بل يمكن دمجه مع مستشعرات الموضع التناظرية لمراقبة موضع منتصف الشوط للتحقق من الجودة. يعمل الكشف متعدد المواضع (ثلاثة أجهزة استشعار أو أكثر لكل أسطوانة) على تمكين الماكينة من التأكد من نقل أحد المكونات إلى موضع متوسط ​​قبل أن يتولى ذراع النقل التالي المهمة.

مقارنة الفعل المزدوج مع المغناطيس بأنواع أسطوانات الهواء الأخرى

من المفيد معرفة مكان تناسب الأسطوانة ذات الفعل المزدوج مع المغناطيس بالنسبة لأنواع الأسطوانات البديلة:

تعتبر الأسطوانة ذات الفعل المزدوج المزودة بالمغناطيس نقطة البداية الافتراضية لأي تصميم جديد تقريبًا. ولن تحيد عنه إلا عندما يدفعك قيد محدد - قوة متساوية في كلا الاتجاهين، وأحمال جانبية، وشوط طويل للغاية، ولا توجد مساحة للقضيب الممتد - نحو أحد البدائل.

أفضل ممارسات التثبيت

إن الحصول على أقصى استفادة من أسطوانة هوائية مزدوجة الفعل مع مغناطيس يعتمد بشكل كبير على التثبيت الصحيح. تفصل الممارسات التالية باستمرار الأنظمة التي تعمل بشكل جيد عن الأنظمة التي بها مشاكل.

محاذاة

يجب أن يكون المحور المركزي للأسطوانة موازيا لاتجاه الحركة. يؤدي عدم المحاذاة حتى بمقدار 1-2 درجة إلى تحميل جانبي على قضيب المكبس وختم القضيب. على مدى آلاف الدورات، يؤدي هذا إلى تسريع التآكل ويسبب تسرب الختم. استخدم الوصلات العائمة (وتسمى أيضًا عيون القضيب ذات المحامل الكروية أو المفاصل المفصلية) في نهاية القضيب عندما لا يمكن ضمان المحاذاة المثالية. تمتص المفاصل العائمة الانحراف الزاوي الذي يصل إلى 3-5 درجات حسب الطراز.

تعديل التوسيد

اضبط مسامير التوسيد الطرفية مع تشغيل الأسطوانة بسرعة التشغيل والحمل. ابدأ بالوسادة مفتوحة بالكامل (الحد الأدنى من القيود) وأغلقها تدريجيًا حتى تتباطأ الأسطوانة بسلاسة دون الارتداد في نهاية الشوط. عادةً ما تكون منطقة التباطؤ المستهدفة هي آخر 10-20 ملم من السكتة الدماغية. يؤدي الإفراط في ربط برغي الوسادة إلى زيادة وقت الدورة دون داع؛ يؤدي عدم كفاية التبطين إلى حدوث ضوضاء نتيجة الاصطدام، والضغط الميكانيكي على أغطية نهاية الأسطوانة وإطار الماكينة، والفشل المبكر لمجموعة المكبس.

تحديد موضع المستشعر

بعد التثبيت، قم بتشغيل الأسطوانة ولاحظ المكان الذي يضيء فيه مؤشر LED الخاص بالمستشعر. قم بتحريك المستشعر حتى يتم تشغيل وإيقاف تشغيل مؤشر LED باستمرار في موضع المكبس المطلوب. اترك 2-3 مم من المخزن المؤقت من نقطة التوقف الميكانيكية. قم بربط برغي قفل المستشعر إلى عزم الدوران المحدد من قبل الشركة المصنعة - عادةً 0.3-0.8 نيوتن متر لأجهزة الاستشعار الصغيرة. تنزلق أجهزة الاستشعار ذات العزم المنخفض بمرور الوقت؛ أجهزة الاستشعار المفرطة في عزم الدوران تتشقق.

جودة إمدادات الهواء

قم بتركيب وحدة تشحيم منظم الفلتر (FRL) في أعلى صمام التحكم الاتجاهي الذي يغذي الأسطوانة. يجب أن يقوم المرشح بإزالة الجسيمات الأكبر من 5 ميكرومتر وتحقيق نقطة ندى أقل من الحد الأدنى لدرجة الحرارة المحيطة لمنع التكثيف داخل الأسطوانة. تم تصميم العديد من أختام الأسطوانات الحديثة للتشغيل بدون تشحيم - تحقق من بيانات الشركة المصنعة قبل إضافة زيت التشحيم، حيث أن بعض الأختام مصممة للهواء الجاف وتنتفخ عند تعرضها لرذاذ الزيت.

ضوابط التدفق

قم بتركيب صمامات التحكم في تدفق العداد (واحد لكل منفذ) للتحكم في سرعة التمدد والتراجع بشكل مستقل. يوفر العداد - الذي يخنق العادم، وليس الإمداد - حركة أكثر سلاسة ويمكن التحكم فيها بأحمال مختلفة. يمكن أن يتسبب القياس في حركة غير منتظمة تحت الحمل. ضبط عناصر التحكم في التدفق تدريجيًا أثناء مراقبة السرعة: تعتبر سرعة القضيب من 0.1 إلى 0.5 م/ث نموذجية لمعظم التطبيقات؛ قد تصل سرعة التطبيقات عالية السرعة إلى 1.5 م/ث ولكنها تتطلب صمامات أكبر وتبطين عالي الجودة.

جدول الصيانة واستكشاف الأخطاء وإصلاحها

تعد أسطوانات الهواء مزدوجة الفعل من بين المكونات الأكثر موثوقية في النظام الهوائي، ولكنها لا تحتاج إلى صيانة. يمنع أسلوب الصيانة المنظم التوقف غير المخطط له.

نقاط التفتيش الروتينية

• تسرب قضيب الختم - طبقة صغيرة من الزيت مقبولة على أسطوانة مشحمة؛ تشير القطرات أو تسرب الهواء المرئي عند ختم القضيب إلى التآكل والحاجة إلى استبدال مجموعة الختم. في الأسطوانات غير المشحمة، يمثل أي تسرب مرئي مشكلة.
• سطح القضيب — افحص بحثًا عن أي علامات أو تآكل أو خدوش قد تؤدي إلى إتلاف ختم القضيب. يجب استبدال القضيب التالف، وليس فقط صقله، حيث تؤثر خشونة السطح على عمر الختم بشكل كبير.
• وظيفة الاستشعار - تحقق من أن مؤشر LED الموجود على كل مستشعر يضيء في موضع المكبس الصحيح في كل نوبة. يشير المستشعر الذي لم يعد يعمل بشكل موثوق إلى وجود مستشعر فاشل أو مغناطيس ضعيف (نادر جدًا مع مغناطيس النيوديميوم ولكنه ممكن في التطبيقات ذات درجات الحرارة العالية).
• السحابات المتصاعدة — التحقق من عدم الارتخاء الناتج عن الاهتزاز. قم بتطبيق مركب قفل الخيط على أدوات التثبيت في البيئات عالية الاهتزاز.
• ضغط إمدادات الهواء - التأكد من أن ضغط التشغيل عند مدخل الأسطوانة يتوافق مع مواصفات التصميم. يشير انخفاض الضغط في خط الإمداد إلى وجود أنابيب صغيرة الحجم أو صمام مغلق جزئيًا.

أنماط الأخطاء الشائعة وأسبابها

• الاسطوانة لا تمتد أو تتراجع: تحقق من تشغيل الصمام الاتجاهي، وضغط الإمداد، وما إذا كان صمام التحكم في التدفق مغلقًا بالكامل. يمكن لكاتم صوت العادم المسدود أيضًا أن يمنع الحركة.
• الحركة البطيئة والبطيئة: الأنابيب أو التركيبات ذات الحجم الصغير، أو الفلتر المسدود، أو التحكم في التدفق المغلق جزئيًا، أو ضغط الإمداد غير الكافي.
• عدم تشغيل المستشعر: المستشعر خارج موضعه، أو المستشعر فاشل، أو أسلاك إدخال PLC غير صحيحة. تحقق من مؤشر LED للمستشعر - إذا كان يضيء ولكن PLC لا يرى الإشارة، فإن المشكلة تكمن في الأسلاك أو بطاقة الإدخال، وليس المستشعر أو المغناطيس.
• انجراف الأسطوانة تحت الحمل: تسرب مانع تسرب المكبس الداخلي مما يسمح للهواء بتجاوز المكبس. استبدل طقم ختم المكبس. إذا تم تسجيل تجويف البرميل، فيجب استبدال جسم الأسطوانة.
• تأثير الضوضاء في نهاية السكتة الدماغية: لم يتم ضبط براغي الوسادة بشكل صحيح، أو تم ارتداء أختام الوسادة. ضبط أو استبدال أختام الوسادة.

استبدال الختم المخطط له يجب أن يتم ذلك على فترات زمنية محددة في بيانات خدمة الشركة المصنعة - عادةً كل 2000-5000 كيلومتر من حركة المكبس أو كل 2-5 سنوات في تطبيقات الخدمة المتوسطة. إن تتبع دورات الأسطوانة عبر PLC باستخدام إشارات المستشعر نفسها يعطي عددًا دقيقًا للدورات التي يمكن أن تؤدي إلى تنبيه الصيانة تلقائيًا.

الاختيار بين كبرى الشركات المصنعة

سوق الأسطوانات الهوائية ذات الفعل المزدوج مع المغناطيس ناضج وتنافسي. تقدم العديد من الشركات المصنعة منتجات متوافقة مع معايير ISO ذات أداء مماثل، وغالبًا ما يرجع القرار إلى عوامل تتجاوز الأسطوانة نفسها.

• فيستو - معروفة بمجموعة المنتجات الواسعة بما في ذلك عائلات DSBC (ISO 15552) وADN (ISO 21287). قوي في أوروبا، وثائق واسعة النطاق وأدوات التكوين عبر الإنترنت.
• SMC — أكبر شركة مصنعة لأنظمة الهواء المضغوط في العالم من حيث الإيرادات. يتم تخزين سلسلة C95 (ISO 15552) وCQ2 (المدمجة) على نطاق واسع على مستوى العالم. نطاق مستشعر SMC واسع بشكل خاص.
• باركر هانيفين — سلسلة P1D (ISO 15552) وP5S (ISO 6432). قوي في أمريكا الشمالية وأسواق الصناعات الثقيلة.
• نورجرين — سلسلة RM/92000 ISO 15552 الأسطوانات؛ توافر جيد في الأسواق الأوروبية.
• إيرتاك / ميندمان / كد — تقدم الشركات المصنعة الآسيوية منتجات متوافقة مع معايير ISO بأسعار أقل، وتستخدم على نطاق واسع في تطبيقات OEM الحساسة للتكلفة.

بالنسبة للاستبدال ومشتريات MRO، التزم بنفس الشركة المصنعة للوحدة المثبتة إن أمكن، لتجنب الاختلافات الدقيقة في الأبعاد في هندسة فتحة المستشعر أو موضع المنفذ. بالنسبة لتصميمات الماكينات الجديدة، حدد بناءً على التوفر المحلي، ومدة التسليم، والسعر لكل وحدة بالحجم السنوي المتوقع، وجودة أداة تكوين المنتج عبر الإنترنت الخاصة بالشركة المصنعة - توفر أداة التكوين الجيدة وقتًا هندسيًا كبيرًا أثناء التصميم.

المتغيرات الخاصة التي تستحق المعرفة

بالإضافة إلى أسطوانة الهواء القياسية ذات الفعل المزدوج المزودة بمغناطيس، هناك العديد من المتغيرات المتخصصة التي تلبي احتياجات التطبيقات المحددة:

غرفة نظيفة ودرجة أشباه الموصلات

تستخدم الأسطوانات المخصصة للغرف النظيفة من الفئة ISO 3-6 مواد منخفضة إطلاق الغازات، ومواد تشحيم خاصة أو طبقات طلاء جافة، ومكونات خارجية من الفولاذ المقاوم للصدأ. تتوافق وظيفة المكبس المغناطيسي تمامًا مع متطلبات الغرفة النظيفة نظرًا لأن المستشعر يعمل خارجيًا ولا يتم إنشاء أي جزيئات معدنية داخل الأسطوانة أثناء التشغيل العادي.

ATEX / منطقة خطرة

في الأجواء المتفجرة - أكشاك رش الطلاء، ومصانع الكيماويات، ومرافق معالجة الحبوب - يجب أن يكون كل من الأسطوانة والمستشعر معتمدين من ATEX. تعتبر أسطوانة الهواء نفسها آمنة بطبيعتها (لا تحتوي على مكونات كهربائية)، ولكن يجب أن تستوفي أسلاك المستشعر ومبيته متطلبات الفئة ATEX 2 أو 3. استخدم فقط المستشعرات المدرجة صراحةً على أنها معتمدة من ATEX مع طراز الأسطوانة المعني.

الفولاذ المقاوم للصدأ المقاوم للتآكل

يتوفر برميل من الفولاذ المقاوم للصدأ 316 وقضيب المكبس وأغطية النهاية من العديد من الشركات المصنعة للتطبيقات البحرية والبحرية والصيدلانية والتطبيقات الغذائية حيث قد يتآكل الألومنيوم أو الفولاذ الكربوني. تتوافق الخصائص غير المغناطيسية للفولاذ المقاوم للصدأ 316 مع استشعار المكبس المغناطيسي - فالسبائك أوستنيتي وبالتالي غير مغناطيسية، لذا فهي لا تتداخل مع قدرة المستشعر على اكتشاف مجال مغناطيس المكبس.

اسطوانات متعددة المواضع

من خلال الجمع بين أسطوانة مزدوجة الفعل وأسطوانة ثانية بطول شوط مختلف جنبًا إلى جنب، يمكن تحقيق ثلاثة أوضاع متميزة: منكمشة بالكامل، ومنتصف الشوط (الأسطوانة الأولى ممتدة، والمتراجعة الثانية)، وممتدة بالكامل (كلاهما ممتدة). يعد هذا بديلاً فعالاً من حيث التكلفة للمشغل الكهربائي الذي يعمل بمحرك مؤازر عندما يتطلب الأمر ثلاثة أوضاع منفصلة فقط. يتم التحقق من كل موضع بواسطة مستشعر مغناطيسي على الأسطوانة المعنية.
