كوب شفط الفراغ من سلسلة ZP مع حلقة قفل (Ø9~Ø50) الموردون

الصفحة الرئيسية / المنتجات / مكونات الفراغ / كوب شفط فراغ / كوب الشفط من سلسلة ZP مزود بحلقة قفل ومحول وحامل عازل / كوب شفط الفراغ من سلسلة ZP مع حلقة قفل (Ø9~Ø50)

كوب شفط الفراغ من سلسلة ZP مع حلقة قفل (Ø9~Ø50) كوب شفط الفراغ من سلسلة ZP مع حلقة قفل (Ø9~Ø50)
  • كوب شفط الفراغ من سلسلة ZP مع حلقة قفل (Ø9~Ø50)
  • كوب شفط الفراغ من سلسلة ZP مع حلقة قفل (Ø9~Ø50)
كوب الشفط من سلسلة ZP مزود بحلقة قفل ومحول وحامل عازل

كوب شفط الفراغ من سلسلة ZP مع حلقة قفل (Ø9~Ø50)

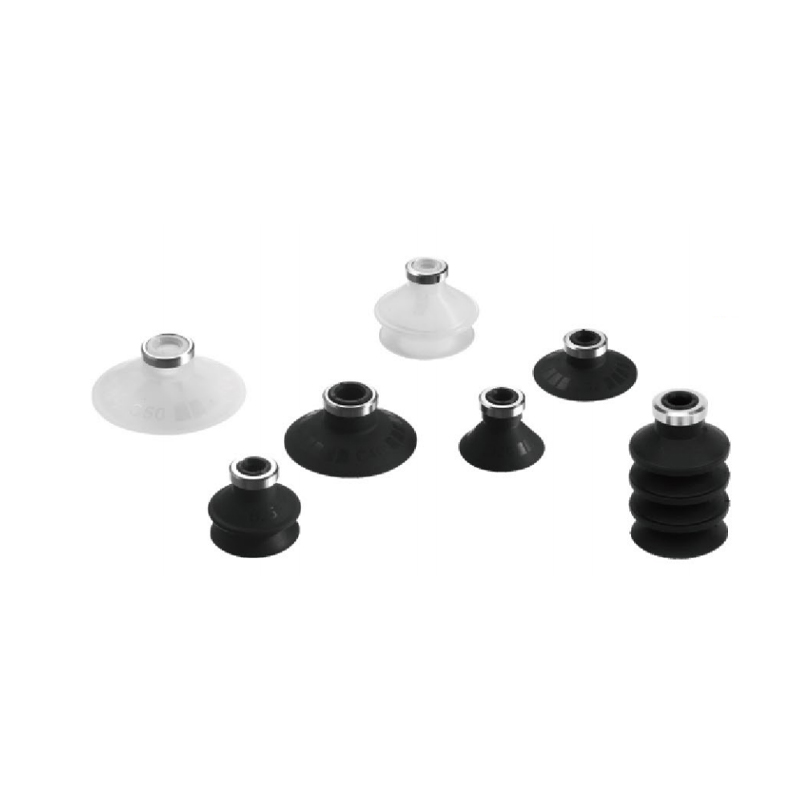

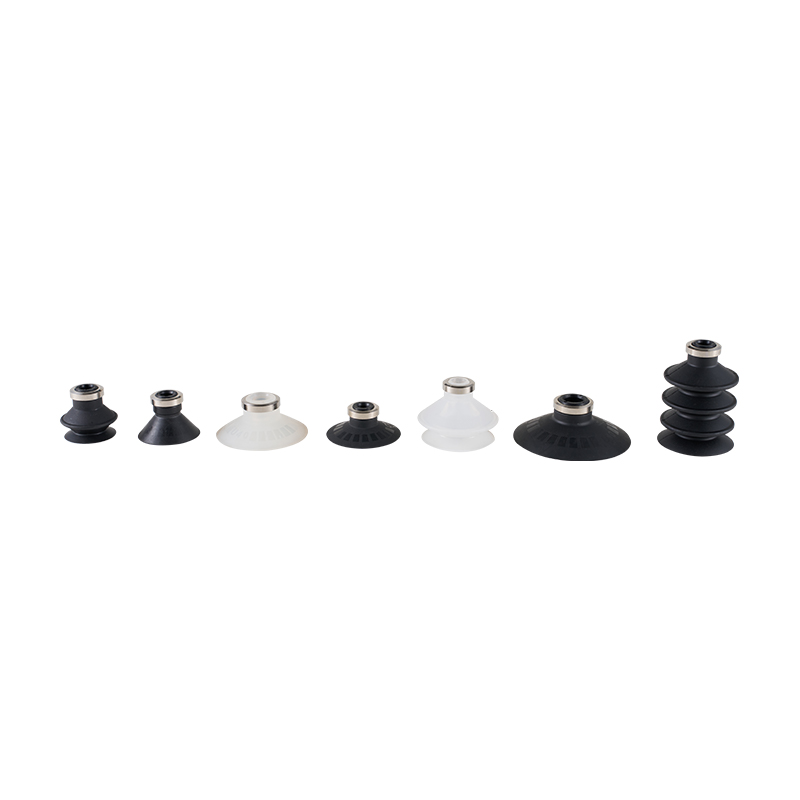

يعد كوب الشفط الفراغي من سلسلة ZP المزود بحلقة قفل (Ø9~Ø50) مكونًا أساسيًا مصممًا لتحسين استقرار الإمساك بالفراغ. يمكن لهيكل حلقة القفل الحلقي الفريد من نوعه أن يقيد بشكل فعال حرية قطعة العمل أثناء عملية الامتزاز، مما يوفر حماية امتزاز موثوقة لمختلف سيناريوهات المعالجة الآلية وتحديد المواقع الدقيقة.

الميزات الأساسية:

قفل آلية الامتزاز: يشكل تصميم حلقة القفل الحلقي الفريد قيدًا ماديًا في حالة العمل، ويمنع بشكل كبير انحراف أو ميل دوران قطعة العمل عندما تتعرض للقوة، ويحسن الاستقرار الاتجاهي لعملية الإمساك.

تعزيز موثوقية الامتزاز: يتعاون هيكل حلقة القفل مع الضغط السلبي الفراغي لتشكيل آلية حماية مزدوجة، ومقاومة الاضطرابات الخارجية بشكل فعال (مثل التسارع والاهتزاز والاصطدامات الطفيفة) وتقليل المخاطر المحتملة للانفصال العرضي.

الاتصال والختم المرن: عادةً ما يكون جسم كوب الشفط مصنوعًا من مواد مرنة محددة لضمان التوافق التكيفي مع سطح قطعة العمل، وتشكيل ختم فراغ فعال، والتكيف مع تقلبات السطح الطفيفة.

الأمثل للأشياء الرفيعة/الصغيرة: هذه السلسلة من نطاق الحجم (Ø9~Ø50) مناسبة بشكل خاص للإمساك بمواد الصفائح الرقيقة أو الأجزاء الدقيقة الصغيرة أو قطع العمل خفيفة الوزن ذات الأسطح الملساء. يعد هيكل حلقة القفل أمرًا بالغ الأهمية بشكل خاص لقطع العمل التي يتم إزاحتها بسهولة أو تتأثر بتدفق الهواء.

عالمية التطبيقات الهندسية: يتم استخدامه على نطاق واسع في السيناريوهات التي تتطلب التثبيت الاتجاهي أو المعالجة المضادة للدوران، ويستخدم بشكل شائع في تجميع المكونات الإلكترونية، وفرز أجزاء القولبة بالحقن الصغيرة، ونقل المواد الرقيقة (المعدنية / غير المعدنية)، وأتمتة التغليف وروابط العمليات الأخرى.

المواصفات تغطي الاحتياجات المشتركة: يغطي نطاق القطر المقدم معايير حجم قطع العمل الصغيرة والمتوسطة الحجم الشائعة في مجال الأتمتة، وهو مناسب للاختيار الهندسي والمطابقة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:كوب الشفط الفراغي من سلسلة ZP مع حلقة المفاجئة والمحول وحامل المخزن المؤقت (Ø9~Ø50)
التالي:لا يوجد مقال تالي

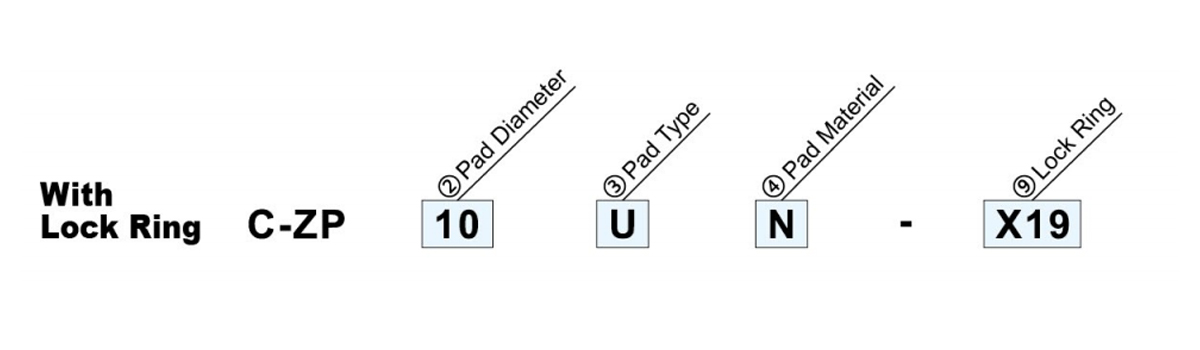

  • ②قطر الوسادة. (مم)/③نوع الوسادة☆ ه* و* ز* ④المواد     □
    09 10 13 14 16 20 25 30 32 40 50 N نبر
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S فرك السيليكون
    U النوع المسطح - ● ● - ● ● ● - ● ● ● *راجع الصفحة 4 للاطلاع على المادة.
    C النوع المسطح With Ribs - ● ● - ● ● ● - ● ● ●
    D عميق - ● - - ● - ● - - ● - ⑨المواد

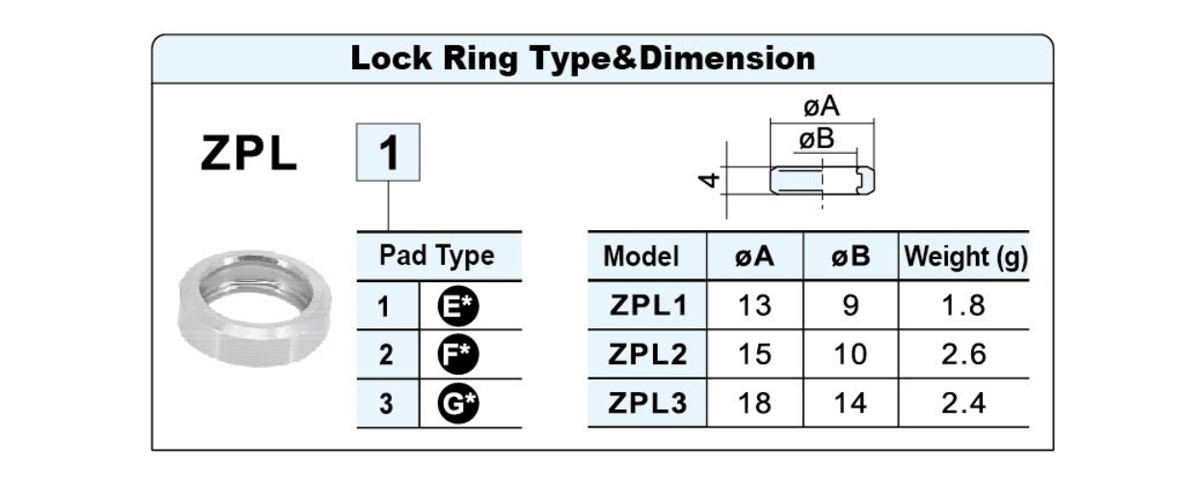

    B 2- منفاخ المسرح - ● ● - ● ● ● - ● ● ● لا شيء مع حلقة القفل
    J منفاخ ذو 34 مرحلة ● - - ● ● - ● ● - - - X19 بدون حلقة القفل
    ● تشير نفس الحروف الأولية إلى أن حلقة القفل والمحول قابلان للتبديل.

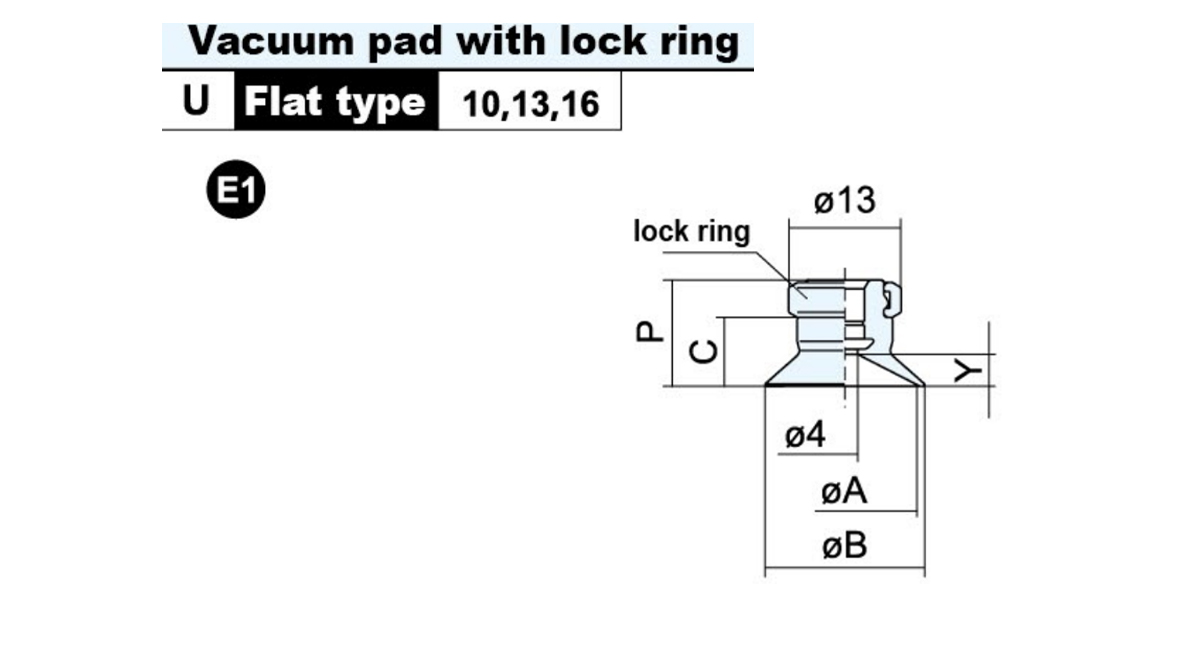

  • نموذج Øأ أوب C P Y الوزن (ز)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    نموذج Øأ أوب C P Y الوزن (ز)

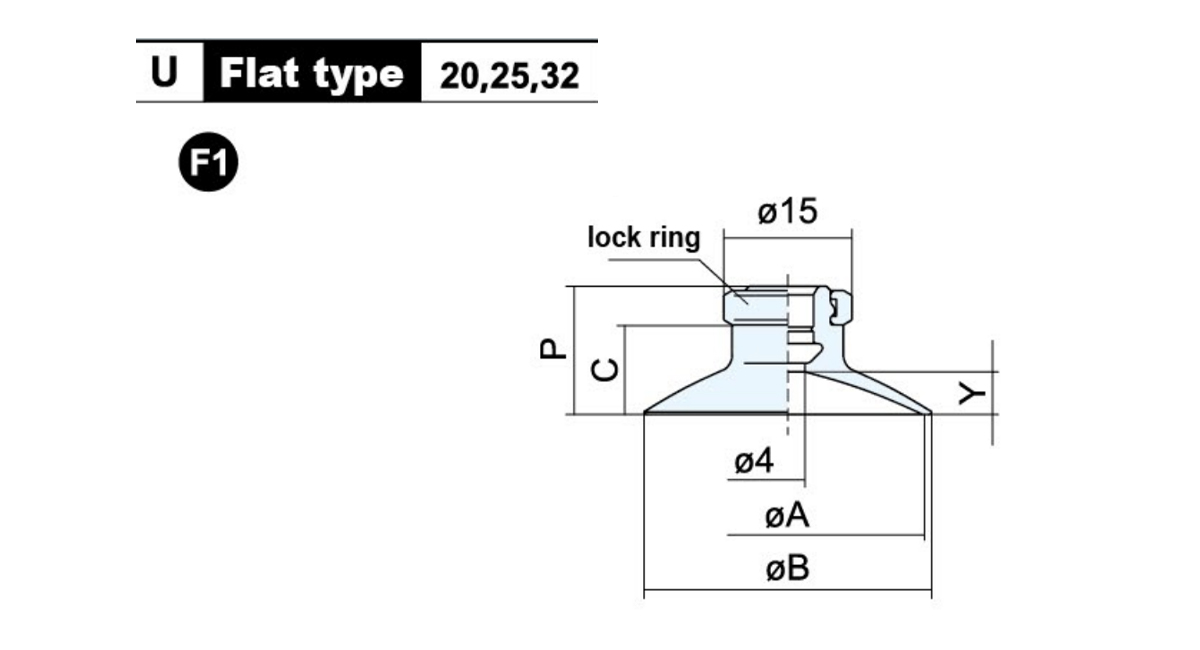

    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

    نموذج Øأ أوب C P Y الوزن (ز)

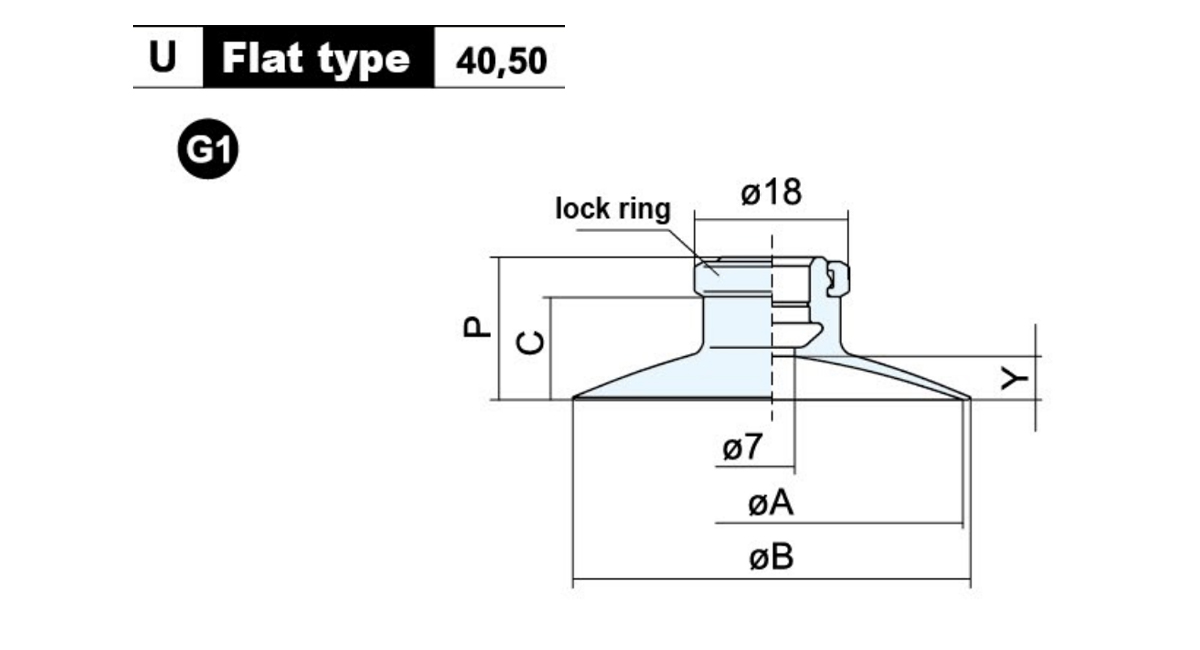

    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

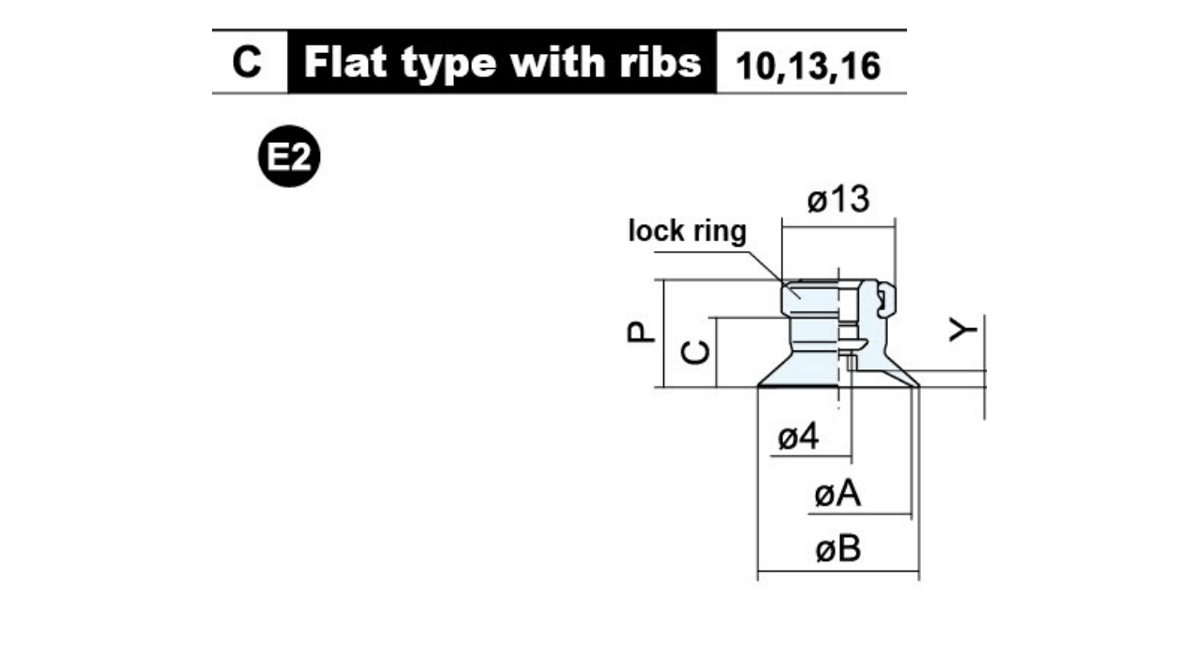

    نموذج Øأ أوب C P Y الوزن (ز)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

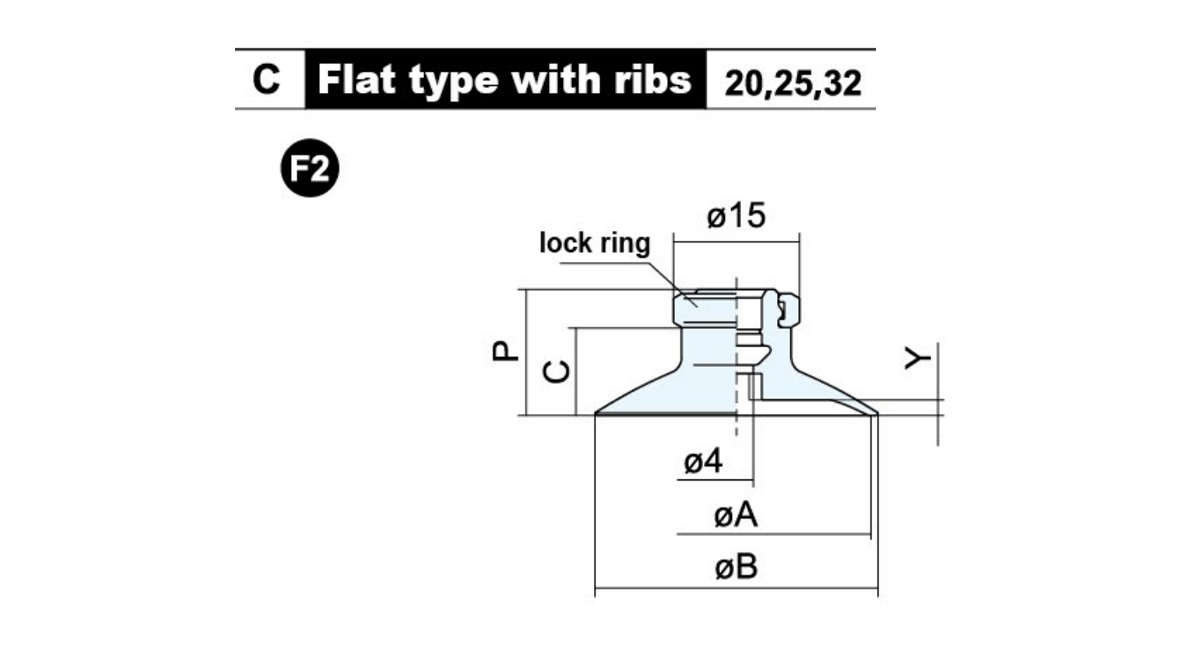

    نموذج Øأ أوب C P Y الوزن (ز)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

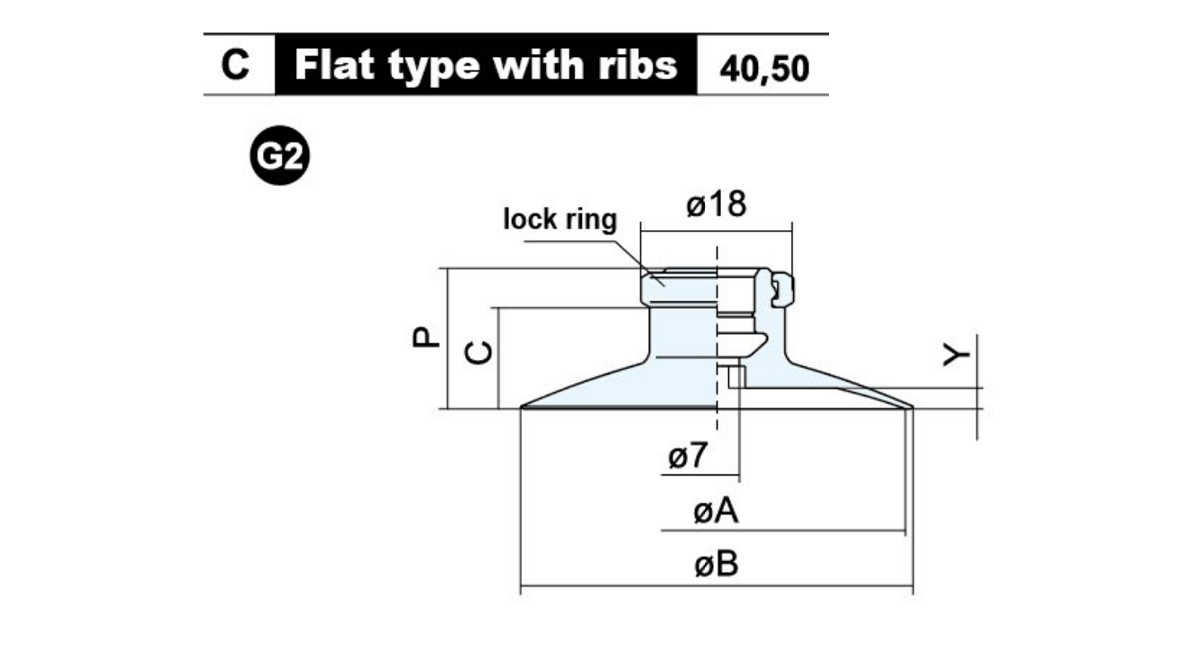

    نموذج Øأ أوب C P Y الوزن (ز)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

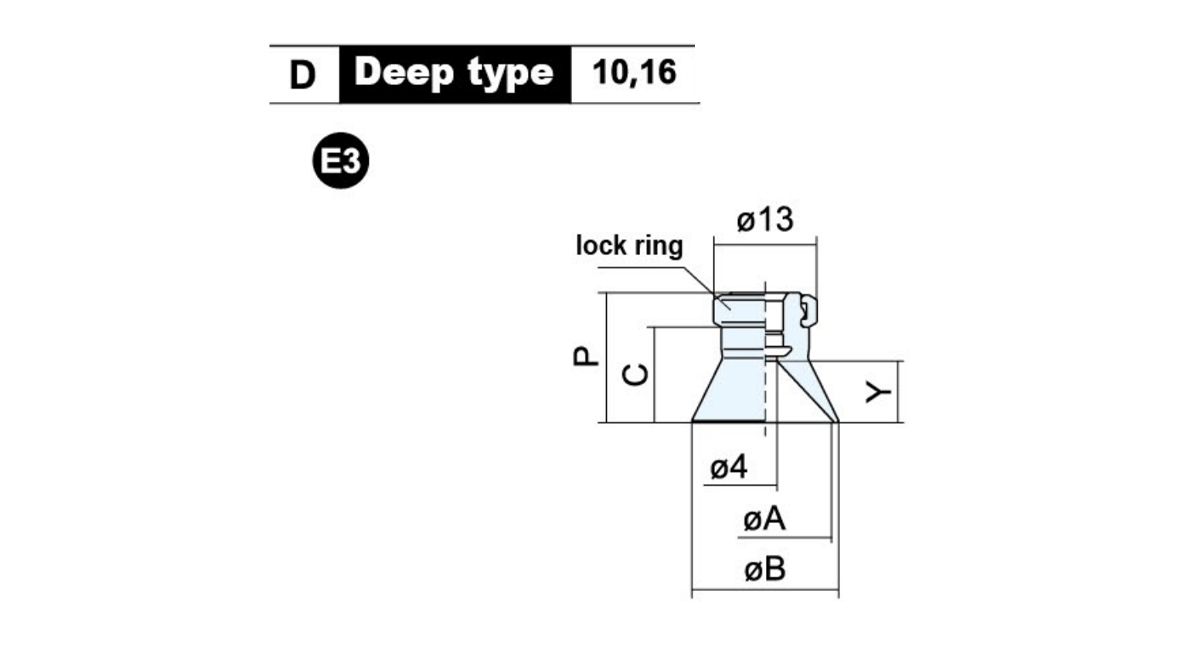

    نموذج Øأ أوب C P Y الوزن (ز)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

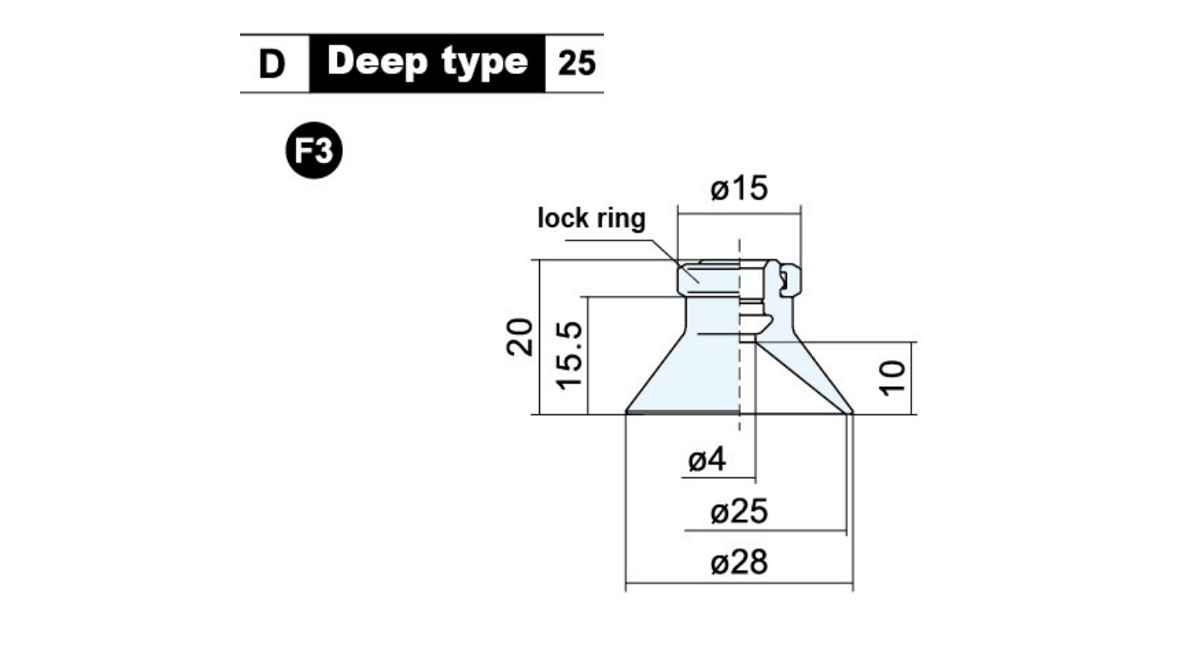

    نموذج الوزن (جم)
    C-ZP25D□ 4.9

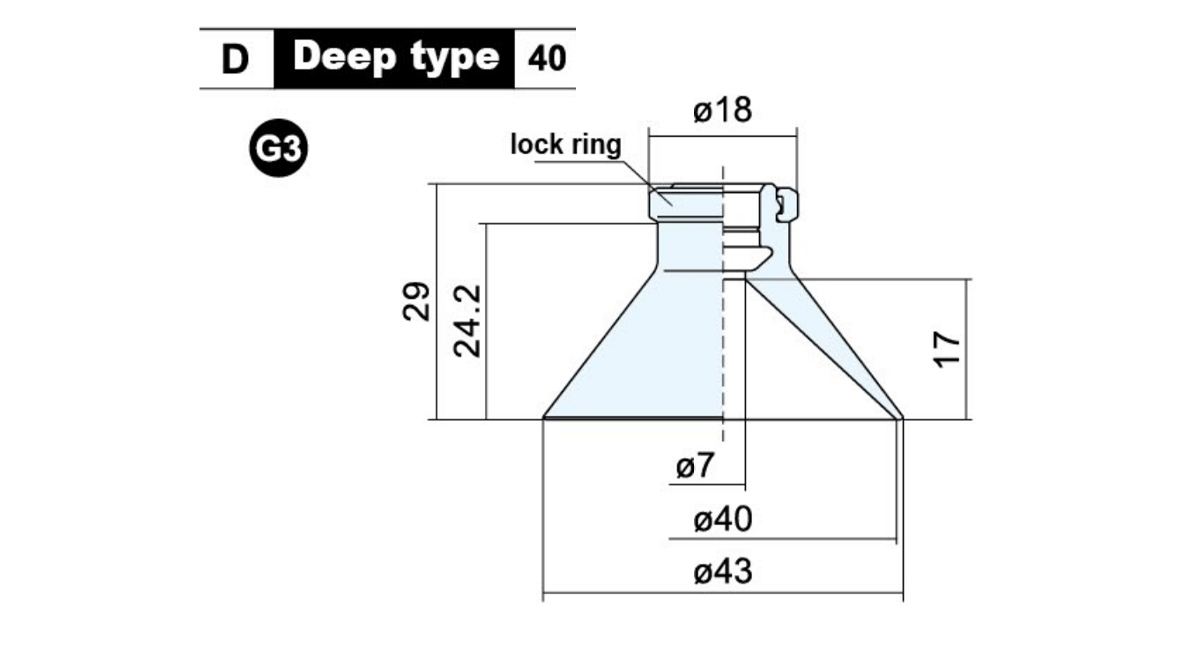

    نموذج الوزن (جم)
    C-ZP40D□ 9.3

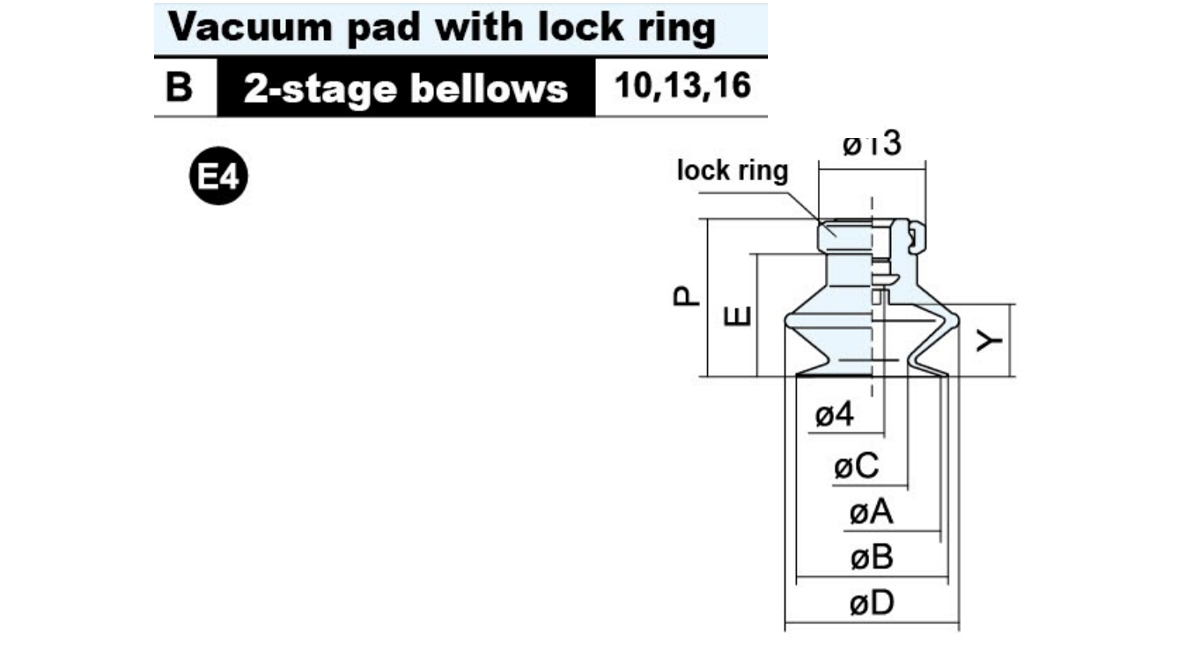

    نموذج Øأ أوب ØC ØD E P Y الوزن (ز)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

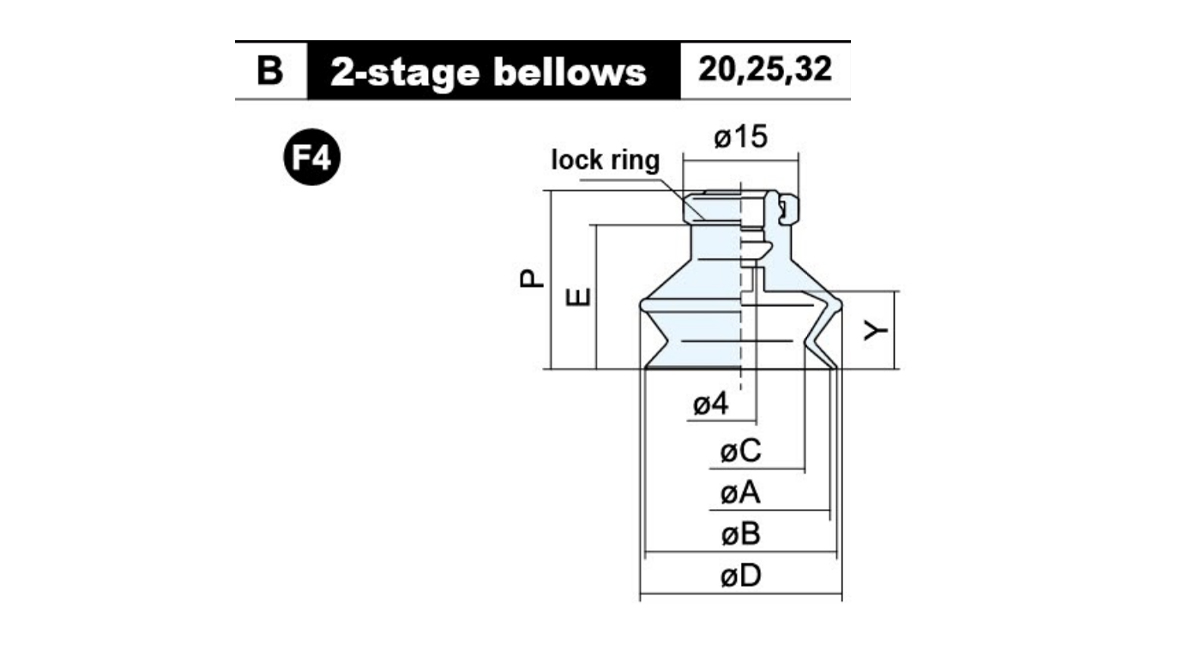

    نموذج Øأ أوب ØC ØD E P Y الوزن (ز)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

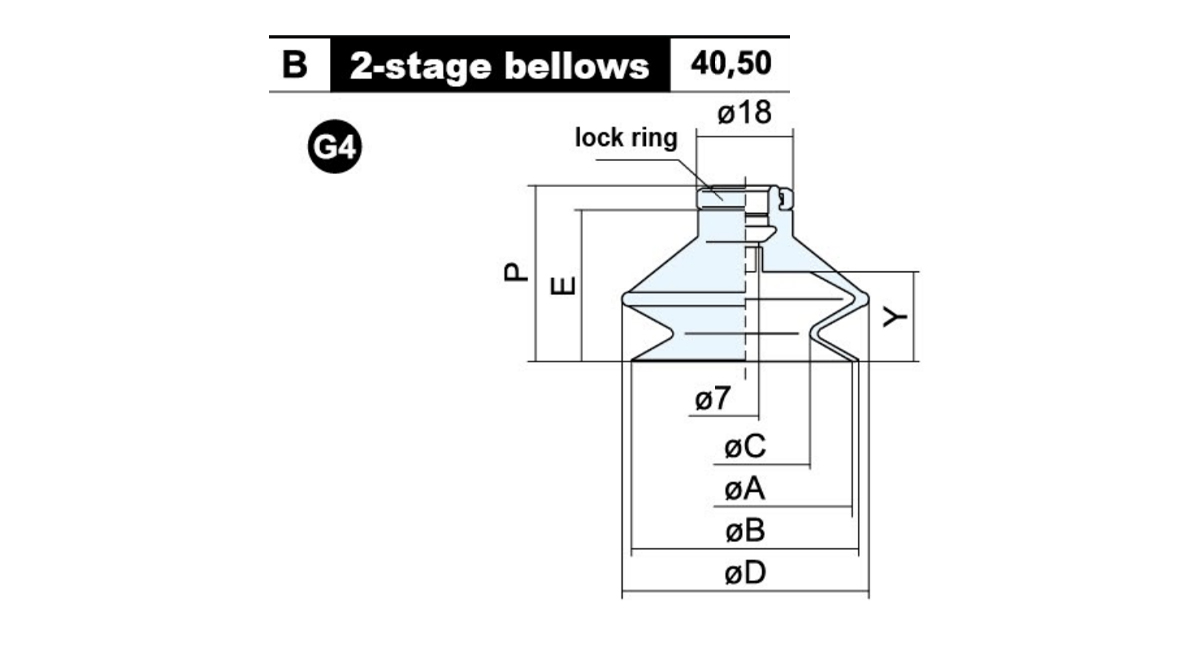

    نموذج Øأ أوب ØC ØD E P Y الوزن (ز)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

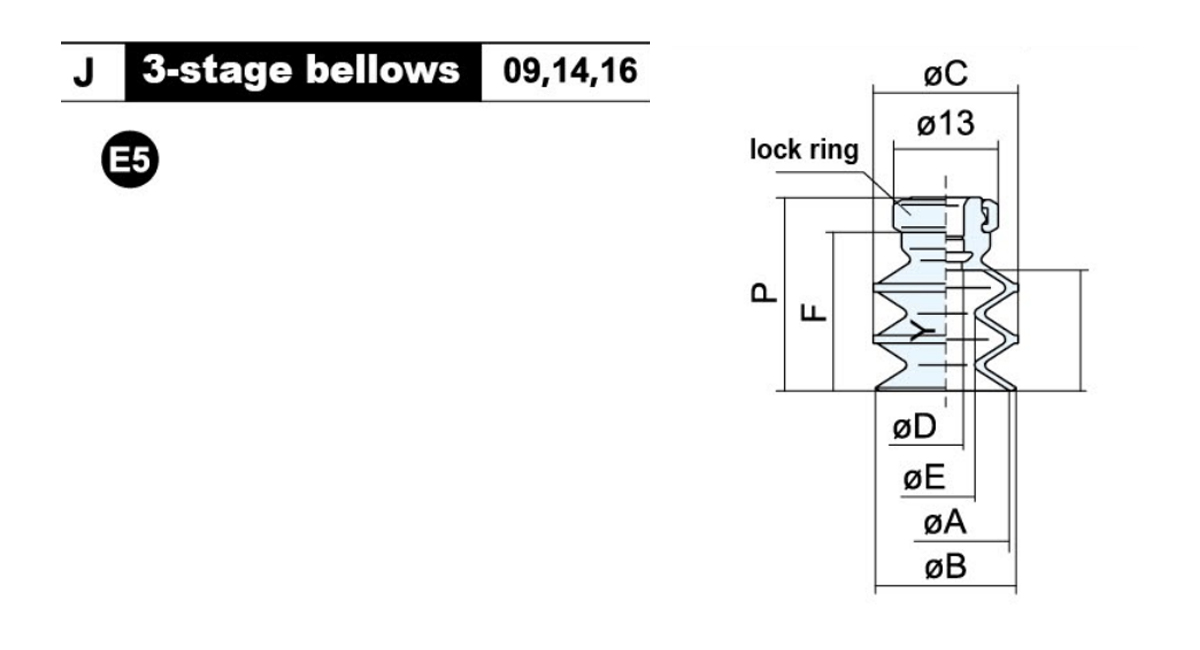

    نموذج Øأ أوب ØC ØD ØE F P Y الوزن (ز)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

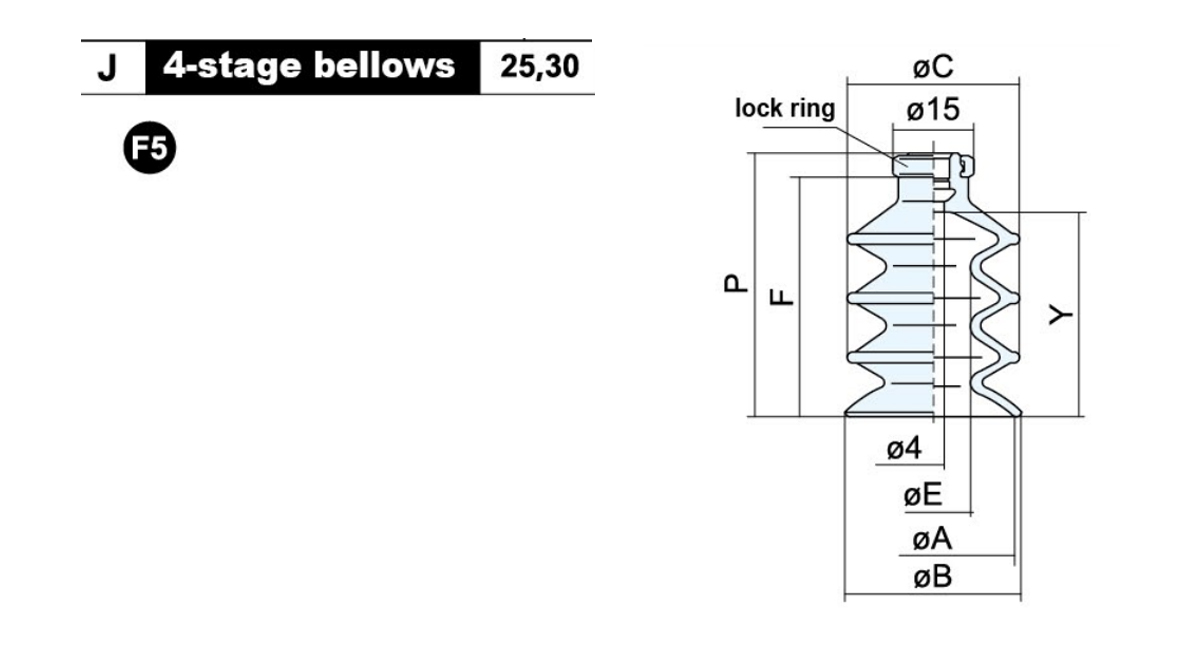

    نموذج Øأ أوب ØC ØE F P Y الوزن (ز)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

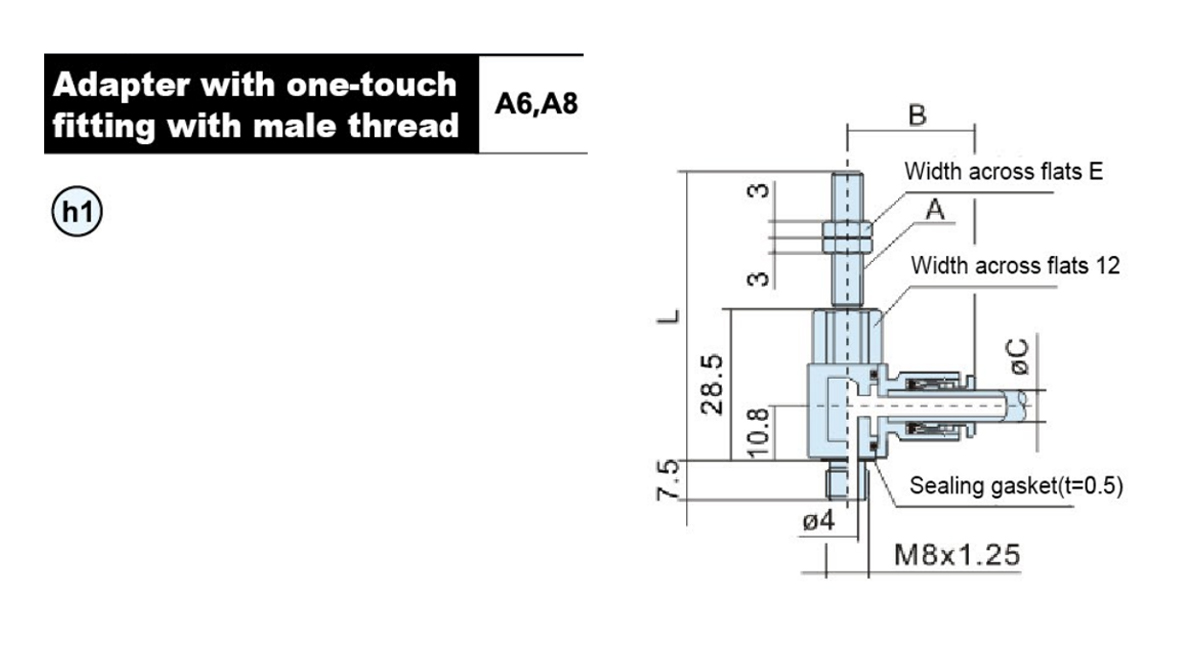

    نموذج A B ØC E L الوزن (ز)
    ZPRL-04-A6 م6×1.0 23.3 4 8 54.5 31.1
    زبرل-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 م8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

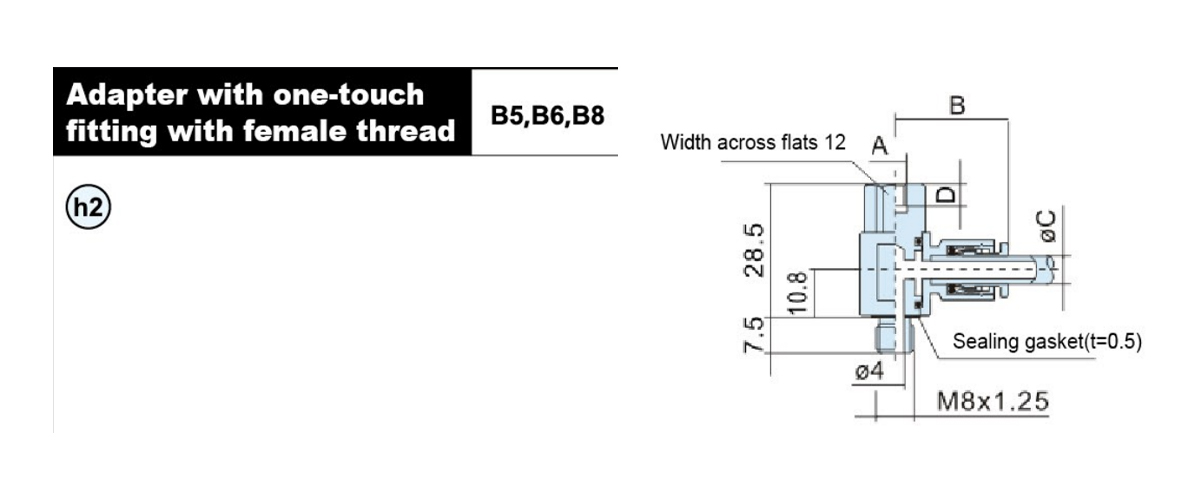

    نموذج A B ØC D الوزن (جم)
    ZPRL-04-B5 م5×0.8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 م6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    م8×1.25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

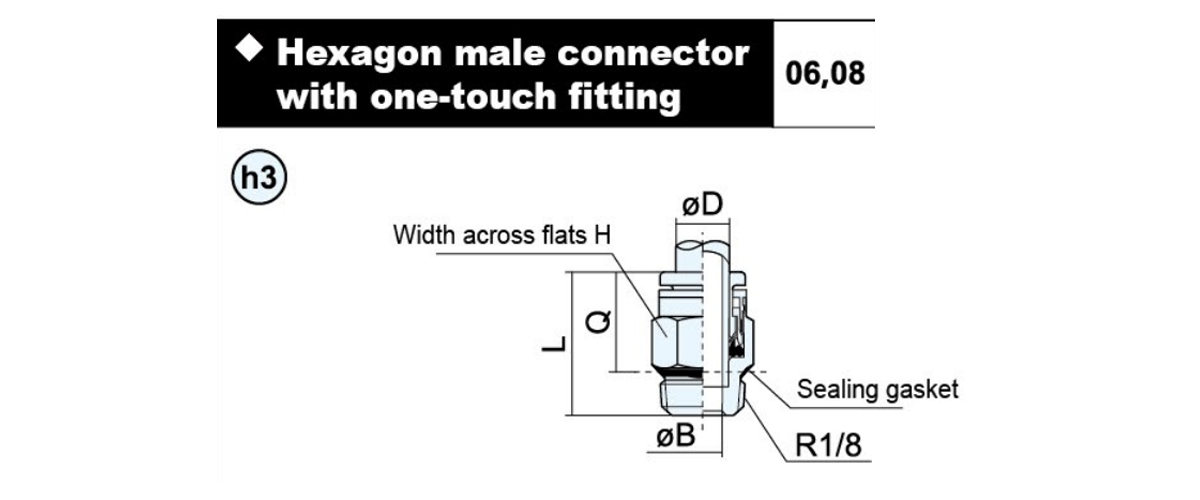

    ØD نموذج أوب H L Q الوزن (ز)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

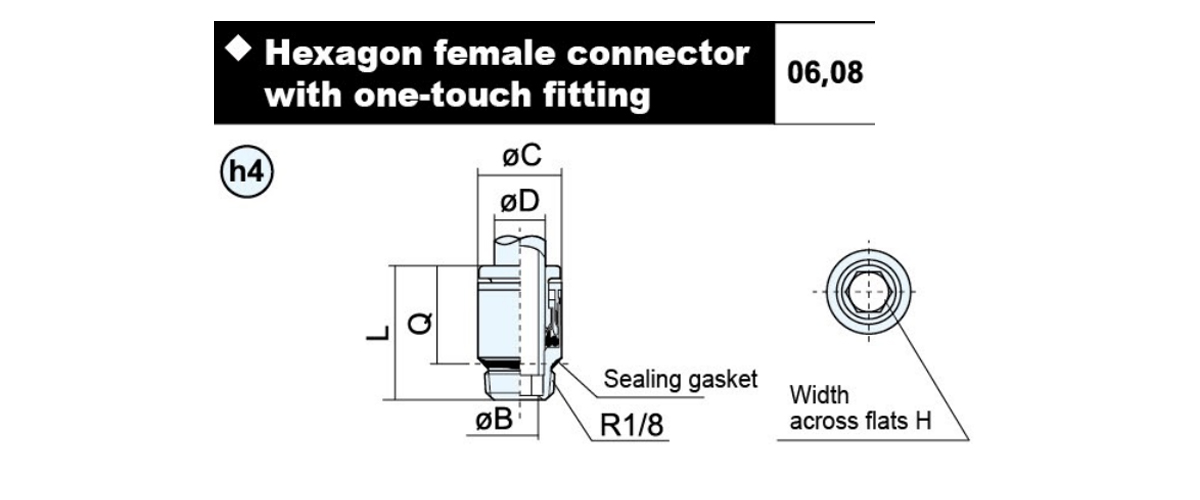

    ØD نموذج أوب C H L Q الوزن (ز)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

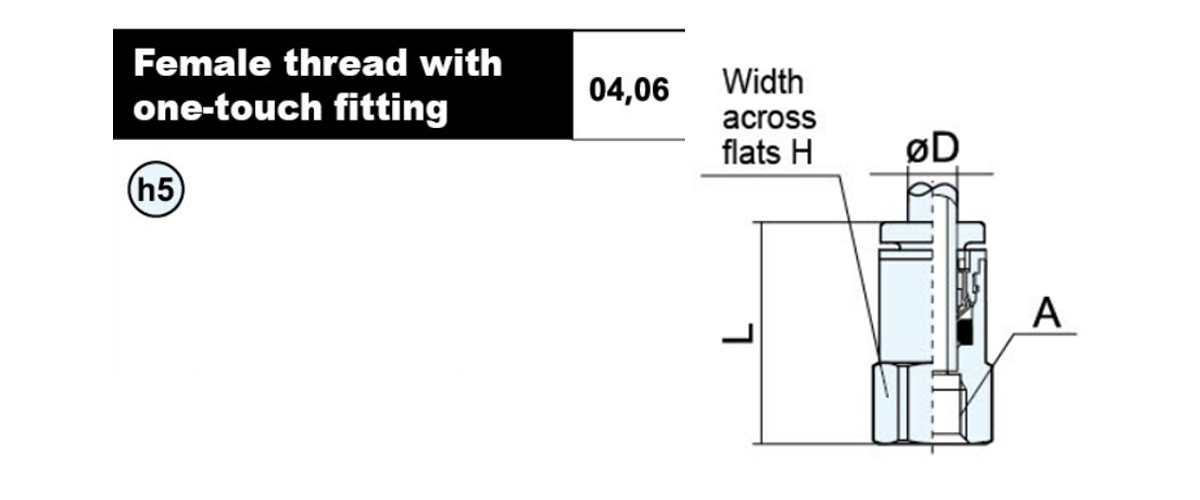

    ØD نموذج A H L الوزن (ز)
    4 KJF04-M5-B م5×0.8 8 18.8 3.8
    KJF04-M6-B م6×1.0 19.3 3.2
    6 KJF06-M5-B م5×0.8 10 18 5.2
    KJF06-M6-B م6×1.0 20 6.6
    KJF06-M8-B م8×1.0 12 21 9.6

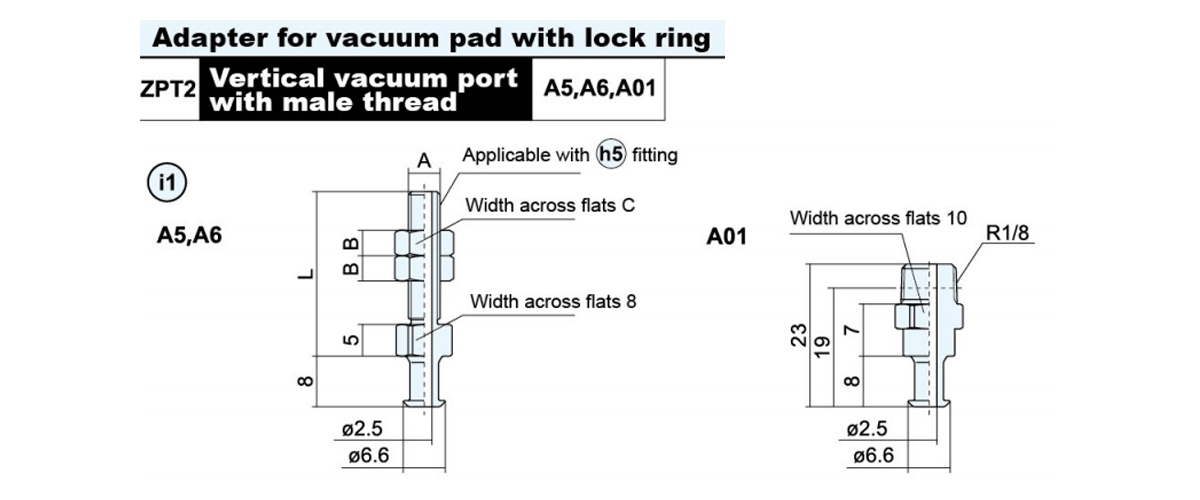

    نموذج المحول A B C L الوزن (ز) لوحة قابلة للتطبيق
    ZPT2-A5 م5×0.8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 م6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

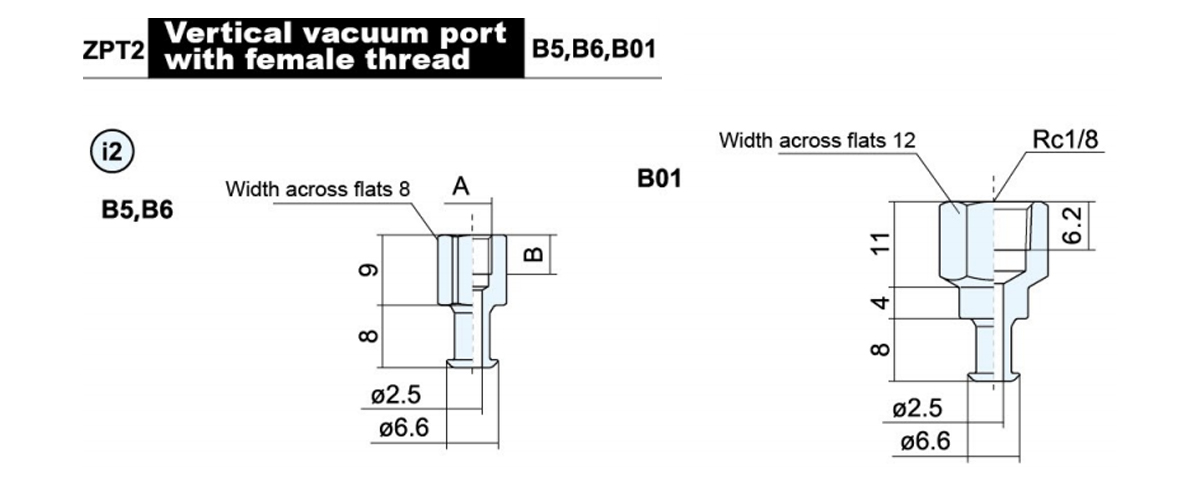

    نموذج المحول A B الوزن (ز) لوحة قابلة للتطبيق
    ZPT2-B5 م5×0.8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 م6×1.0 6 3.7
    ZPT2-B01 - - 9

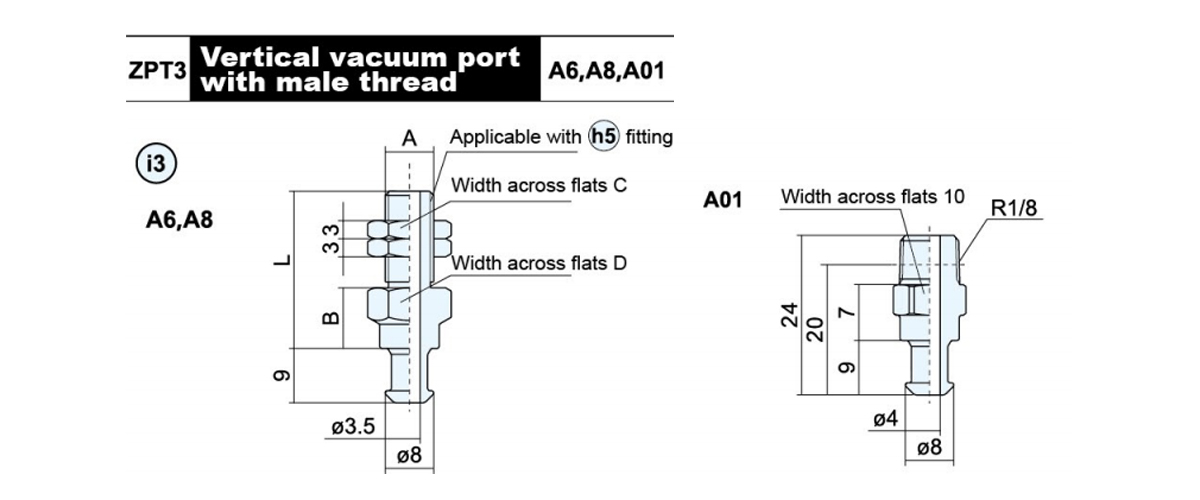

    نموذج المحول A B C D L الوزن (ز) لوحة قابلة للتطبيق
    ZPT3-A6 م6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 م8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

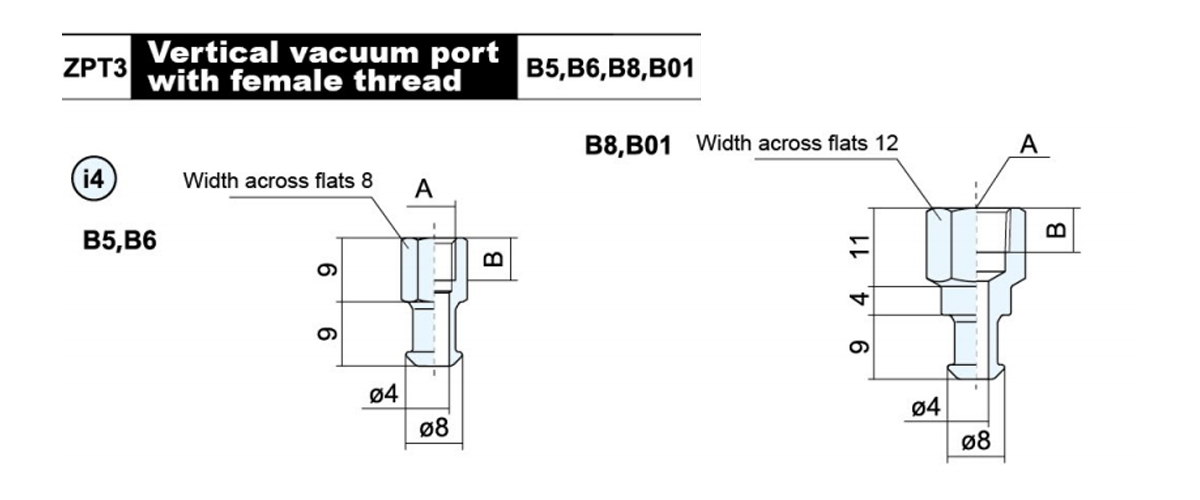

    نموذج المحول A B الوزن (ز) لوحة قابلة للتطبيق
    ZPT3-B5 م5×0.8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 م6×1.0 6 4.3
    ZPT3-B8 م8×1.25 8 11.4
    ZPT3-B01 آر سي 1/8 6.2 9.6

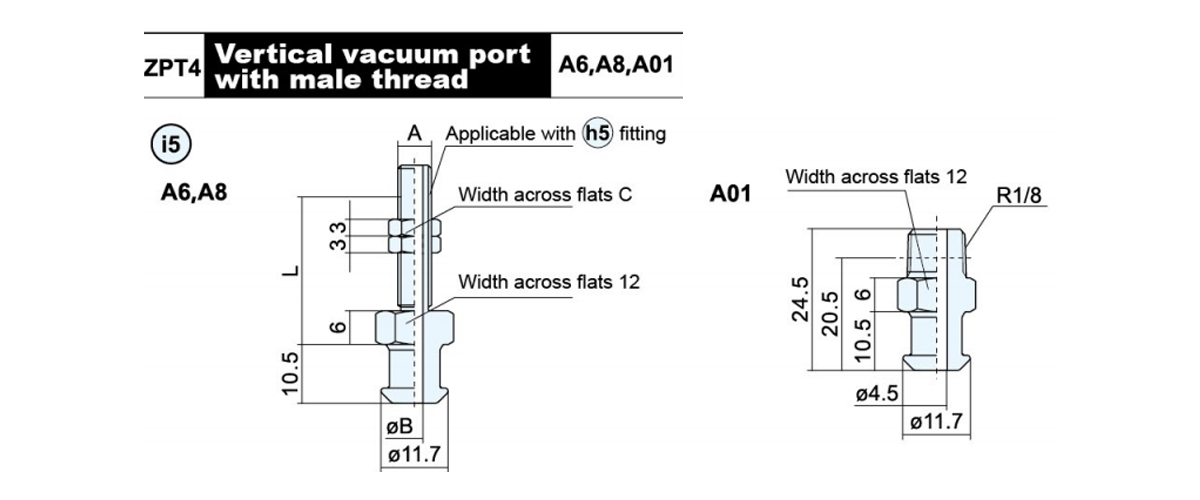

    نموذج المحول A أوب C L الوزن (جم) لوحة قابلة للتطبيق
    ZPT4-A6 م6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 م8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

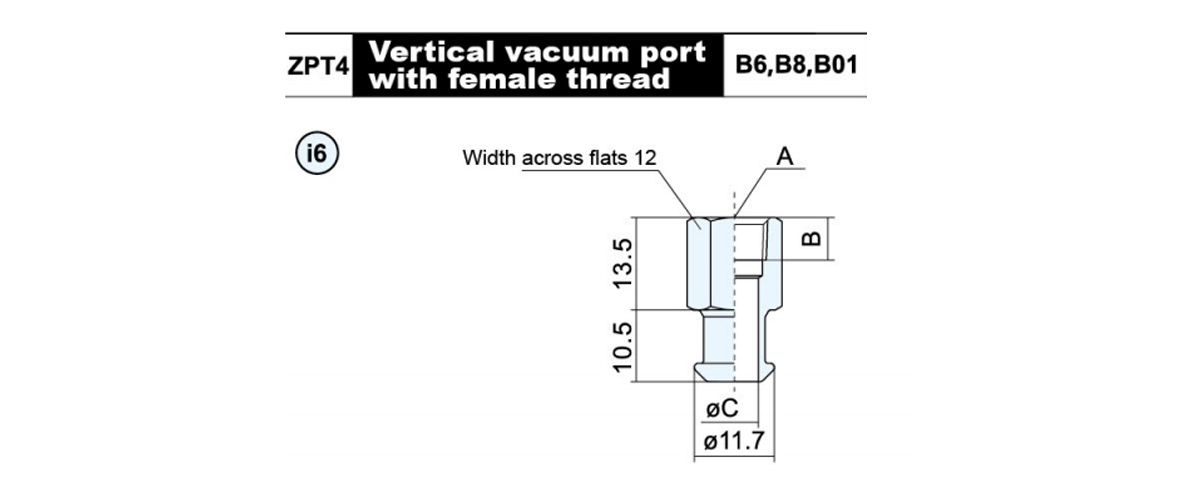

    نموذج المحول A B ØC الوزن (جم) لوحة قابلة للتطبيق
    ZPT4-B6 م6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 م8×1.25 8 6.8 14.9
    ZPT4-B01 آر سي 1/8 6.2 10.7

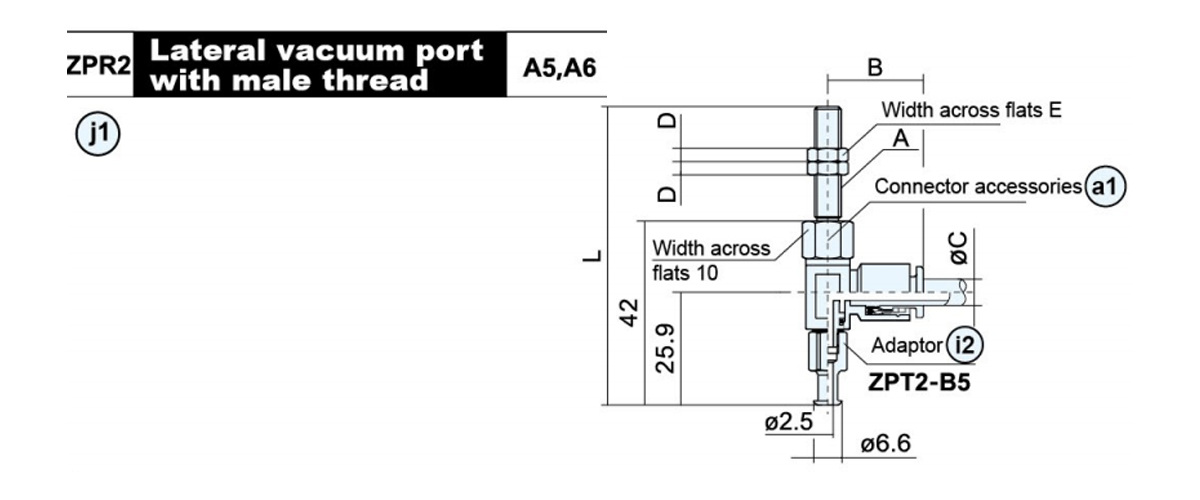

    نموذج المحول A B ØC D E L الوزن (جم) نموذج of connector
    الملحقات     		لوحة قابلة للتطبيق
    ZPR2-04-A5 م5×0.8 20.6 4 4 7 63 21.5 زبرس-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 زبرس-06-A5
    ZPR2-04-A6 م6×1.0 20.6 4 3 8 68 22.7 زبرس-04-A6
    ZPR2-06-A6 21.6 6 23.5 زبرس-06-A6

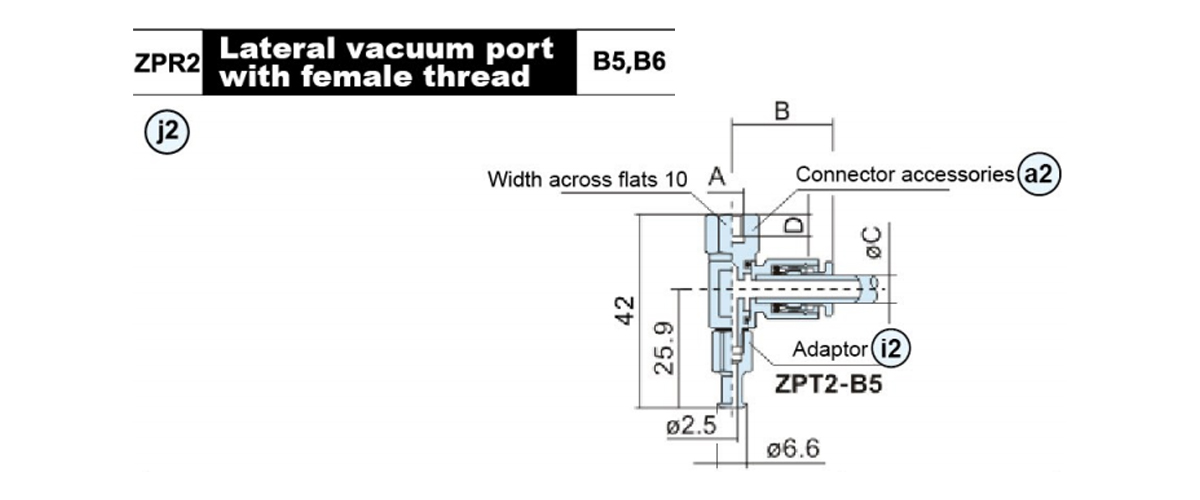

    نموذج المحول A B ØC D الوزن (ز) نموذج of connector
    الملحقات     		لوحة قابلة للتطبيق
    ZPR2-04-B5 م5×0.8 20.6 4 4 15.6 زبرس-04-ب4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 زبرس-06-B4
    ZPR2-04-B6 م6×1.0 20.6 4 5 15.7 زبرس-04-B5
    ZPR2-06-B6 21.6 6 16.4 زبرس-06-B5

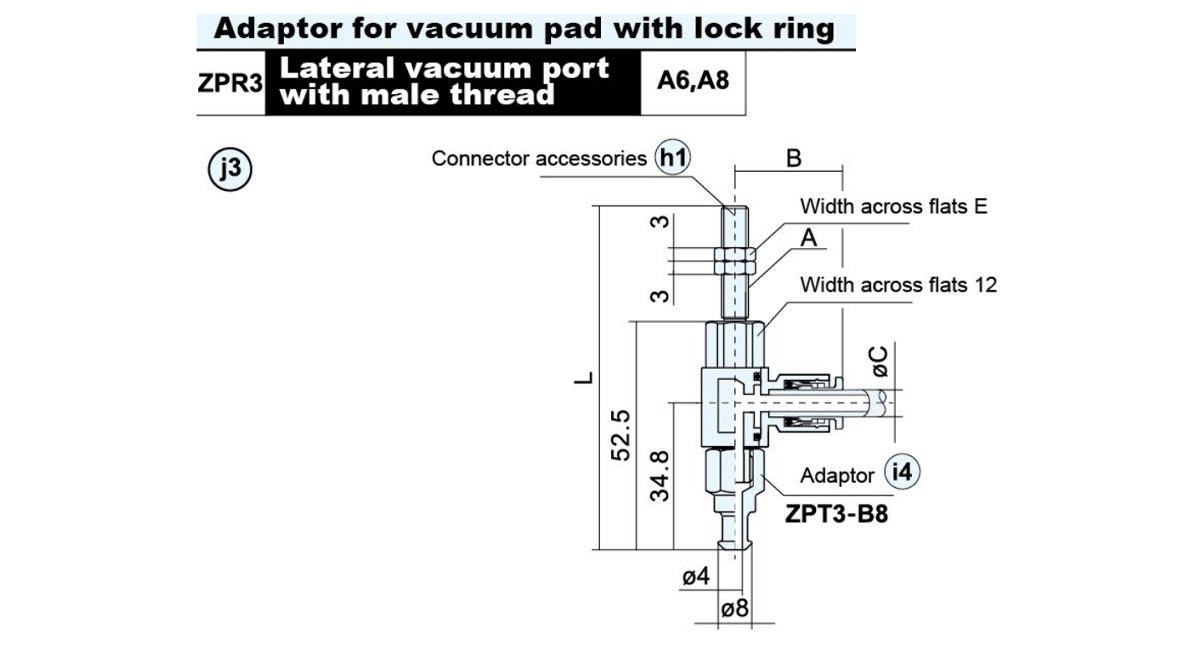

    نموذج A B ØC E L الوزن (ز) لوحة قابلة للتطبيق
    ZPR3-04-A6 م6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 م8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

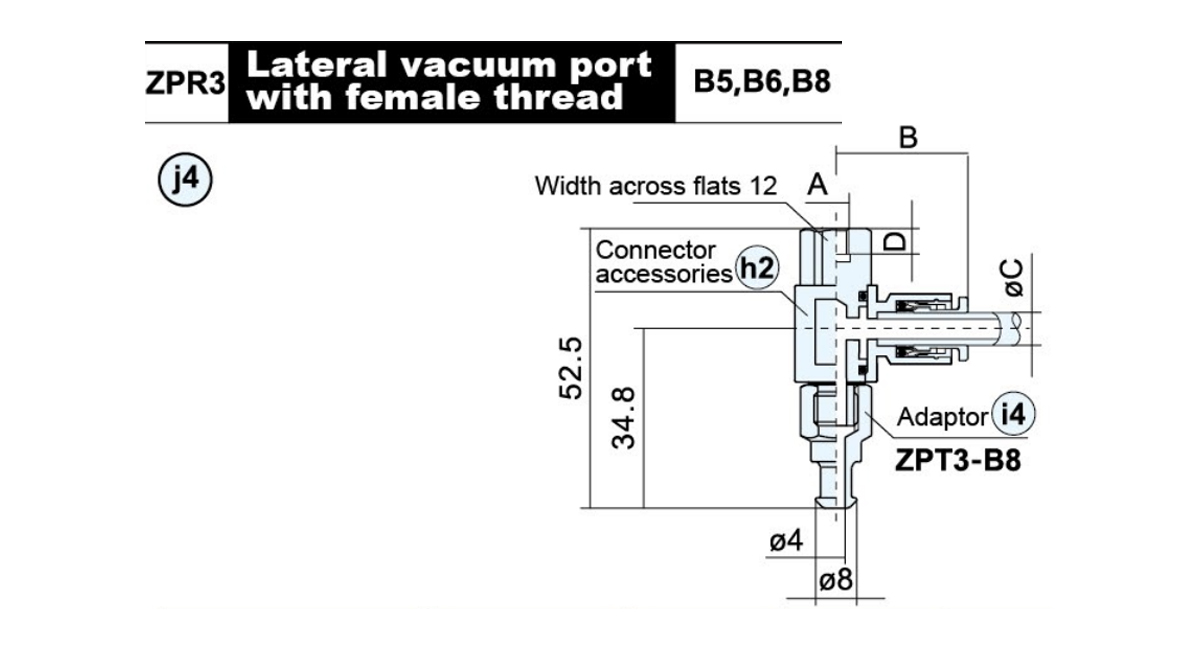

    نموذج A B ØC D الوزن (ز) لوحة قابلة للتطبيق
    ZPR3-04-B5 م5×0.8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 م6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 م8×1.25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

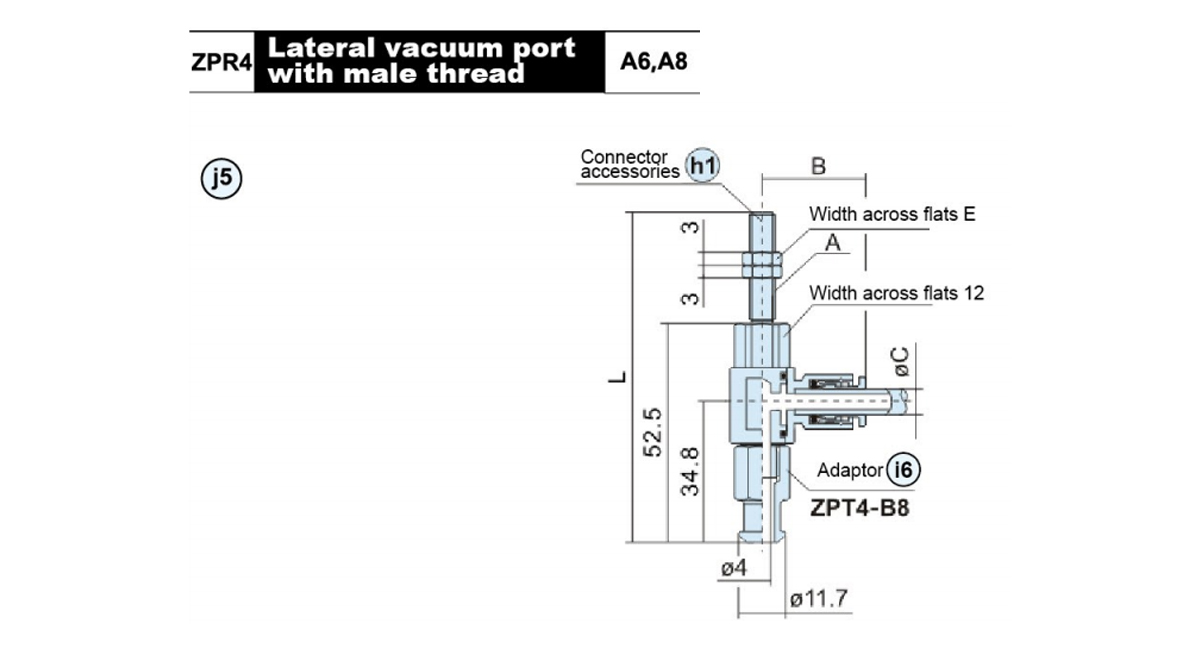

    نموذج A B ØC E L الوزن (جم) لوحة قابلة للتطبيق
    ZPR4-06-A6 م6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 م8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

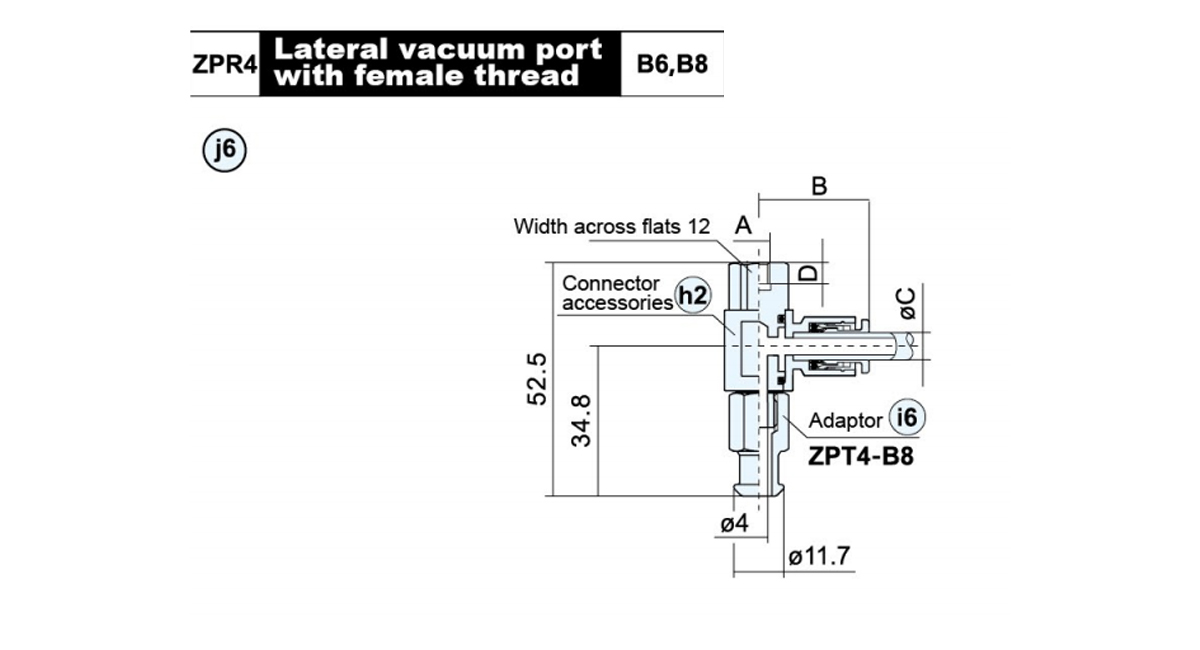

    نموذج A B ØC D الوزن (جم) لوحة قابلة للتطبيق
    ZPR4-06-B6 م6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 م8×1.25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

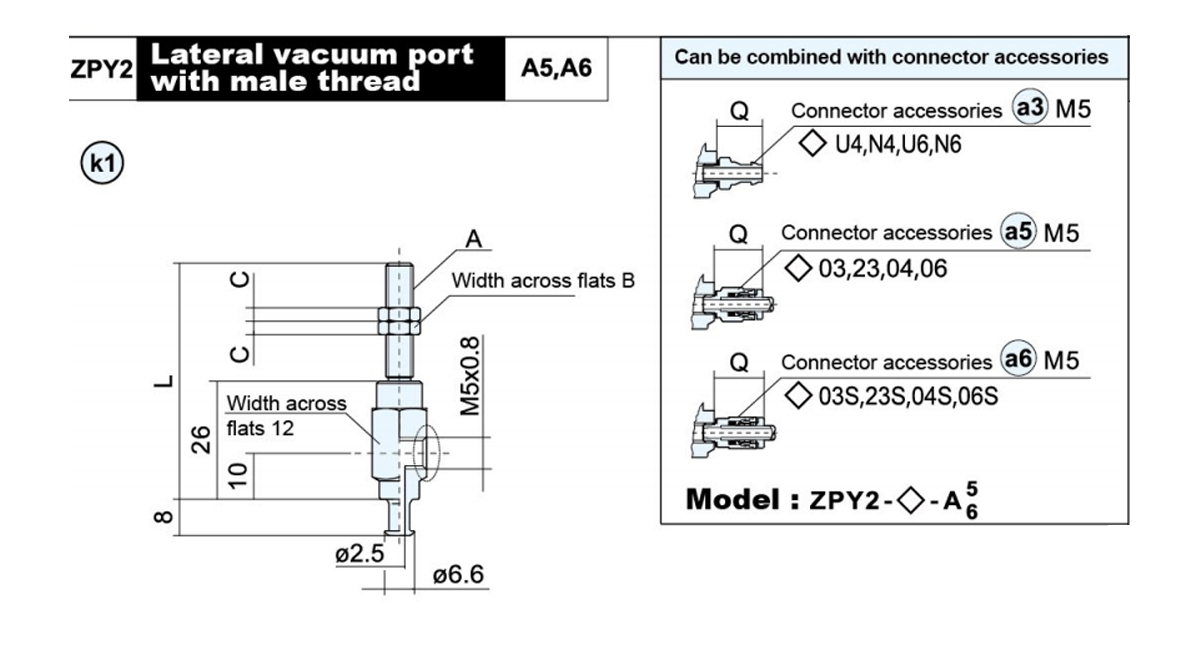

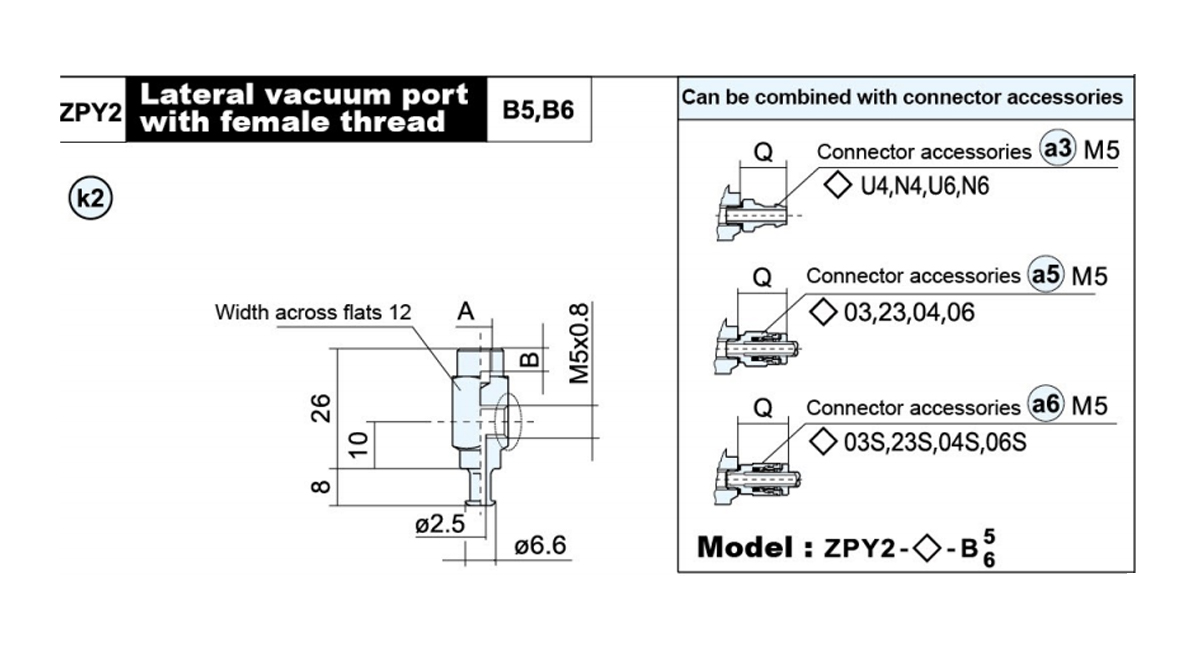

    نموذج A B C L الوزن (جم) لوحة قابلة للتطبيق
    ZPY2-B5-A5 م5×0.8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 م6×1.0 8 3 52 28.4

    نموذج A B الوزن (جم) لوحة قابلة للتطبيق
    ZPY2-B5-B5 م5×0.8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 م6×1.0 6 20.6

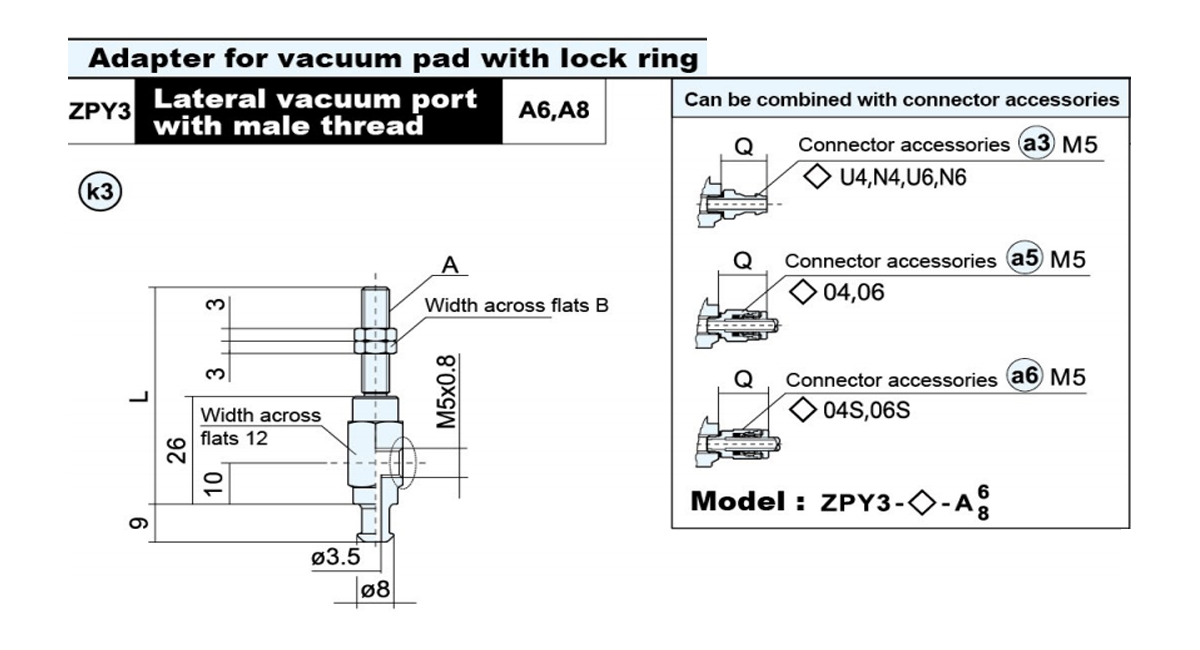

    نموذج المحول A B L الوزن (ز) لوحة قابلة للتطبيق
    ZPY3-B5-A6 م6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 م8×1.0 12 44 34.4

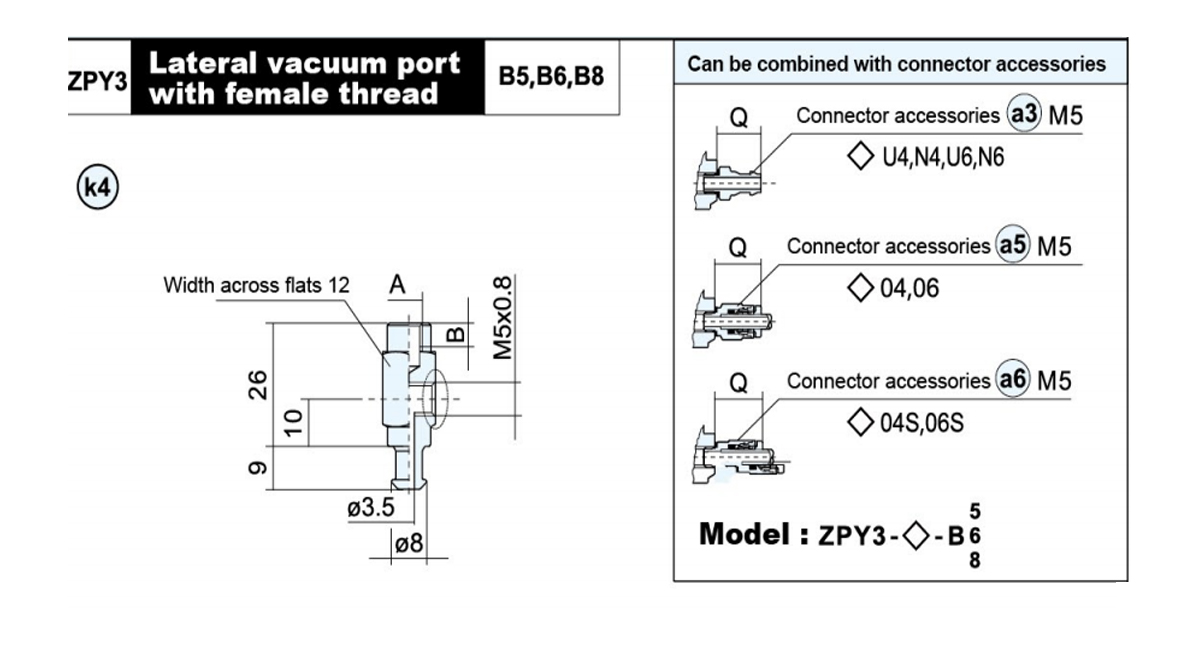

    نموذج المحول A B الوزن (ز) لوحة قابلة للتطبيق
    ZPY3-B5-B5 م5×0.8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 م6×1.0 6 23.8
    ZPY3-B5-B8 م8×1.25 8 21.7

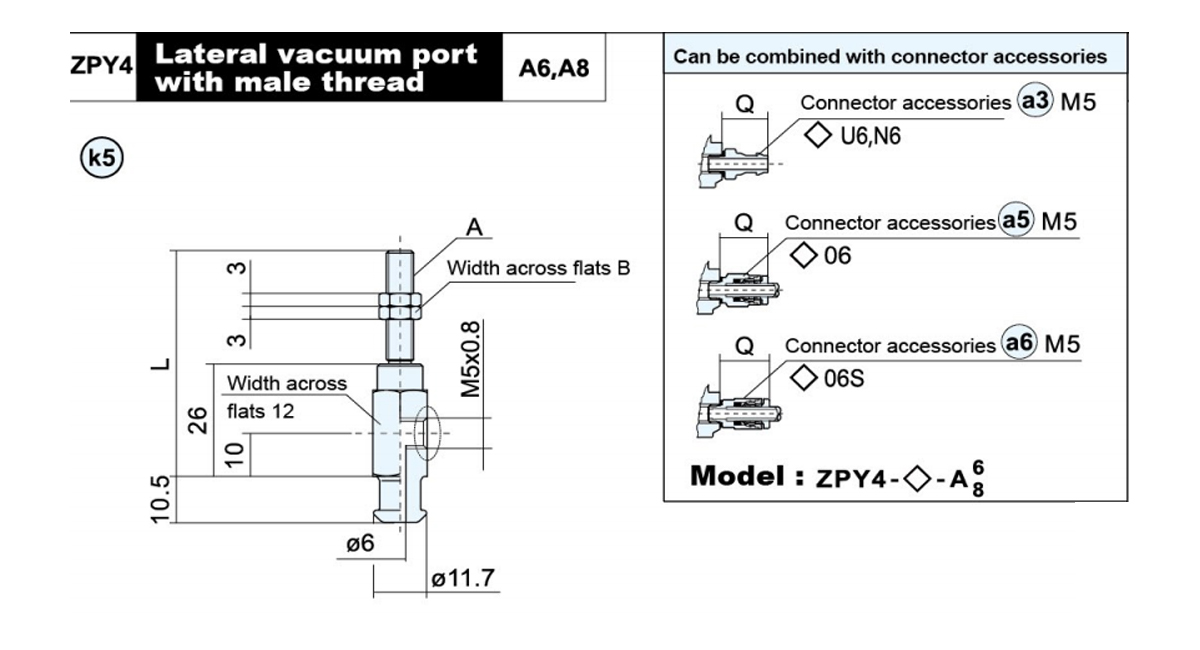

    نموذج المحول A B L الوزن (ز) لوحة قابلة للتطبيق
    ZPY4-B5-A6 م6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 م8×1.0 12 44 38.9

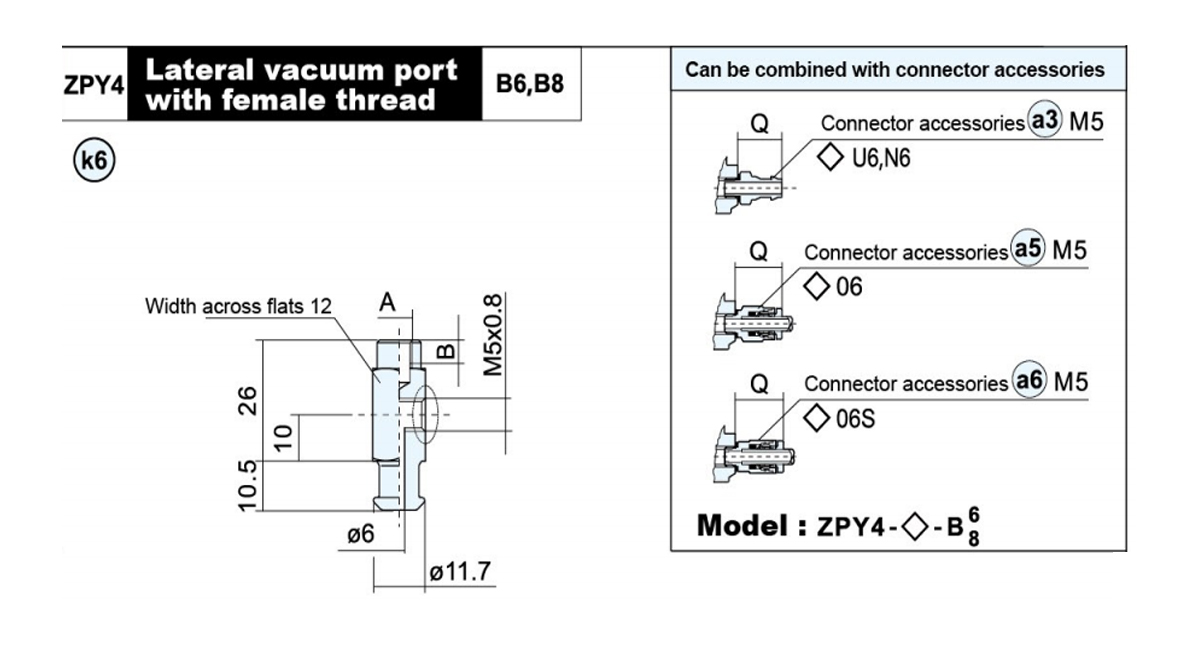

    نموذج المحول A B الوزن (ز) لوحة قابلة للتطبيق
    ZPY4-B5-B6 م6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 م8×1.25 8 26.1

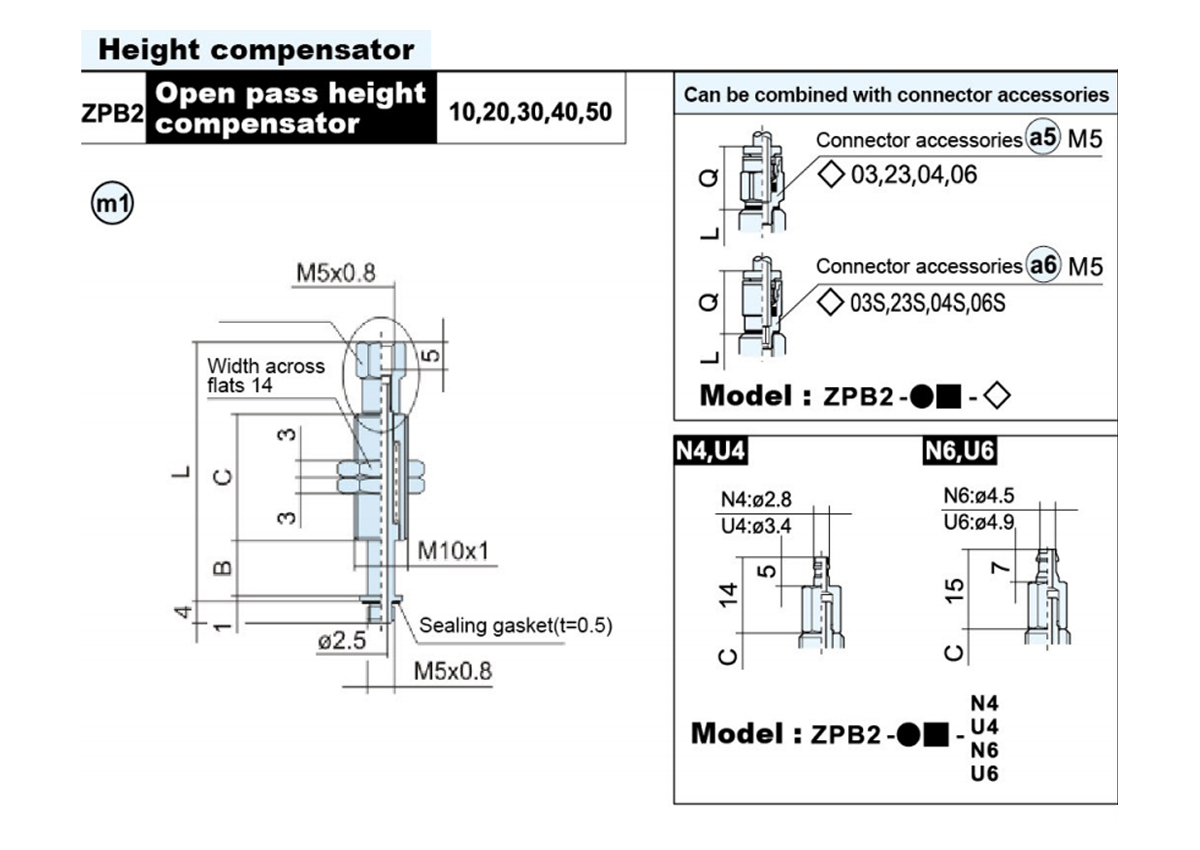

    نموذج B C L ●الوزن  (جم)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-50-B5 50 141 42 43

    نموذج

    A

    		B C D L ●الوزن (ز)
    J K
    ZPB3-●10-B5 م5×0.8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-30-B5 30 91 71.6 71.4
    ZPB3-50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 آر سي 1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-30-B01 30 94 72.6 71
    ZPB3-50-B01 50 75 139 97.2 95
    ●نوع معوض الارتفاع: دوار (J)، غير قادر على التدوير (K)    ■ الشوط العازل (مم): 10,20,30,50

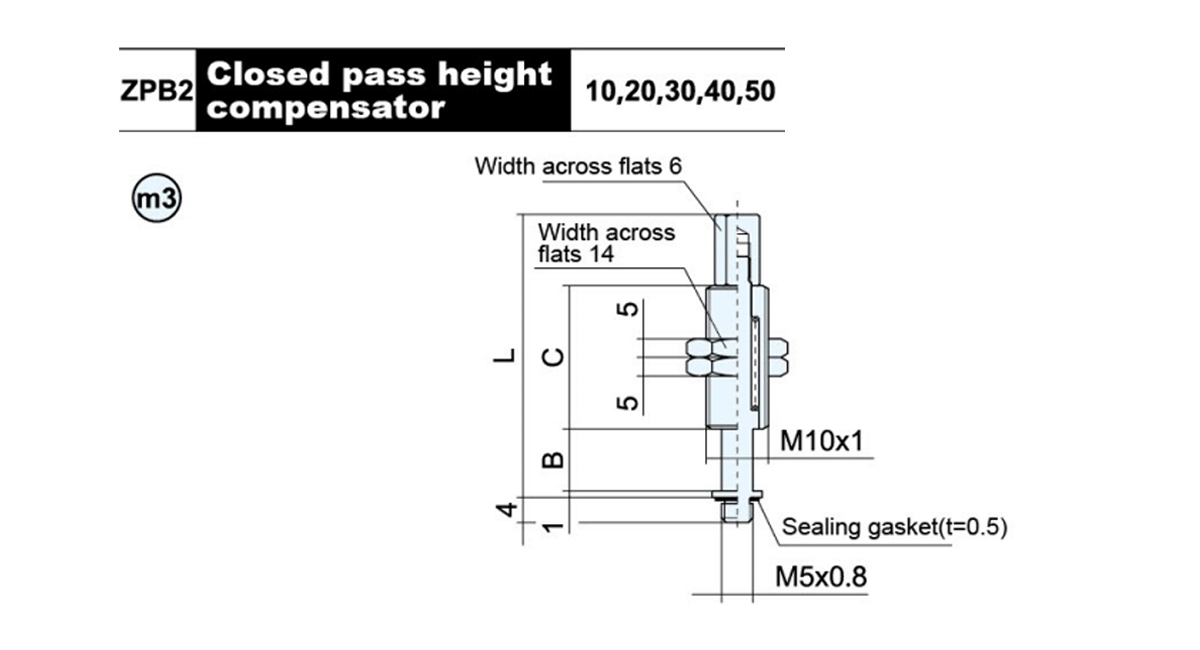

    نموذج B C L ●الوزن  (جم)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-50 50 139 45.6 41.6

    ●نوع معوض الارتفاع: دوار (J)، غير قادر على التدوير (K)
    ■الشوط العازل (مم):10،20،30،40،50

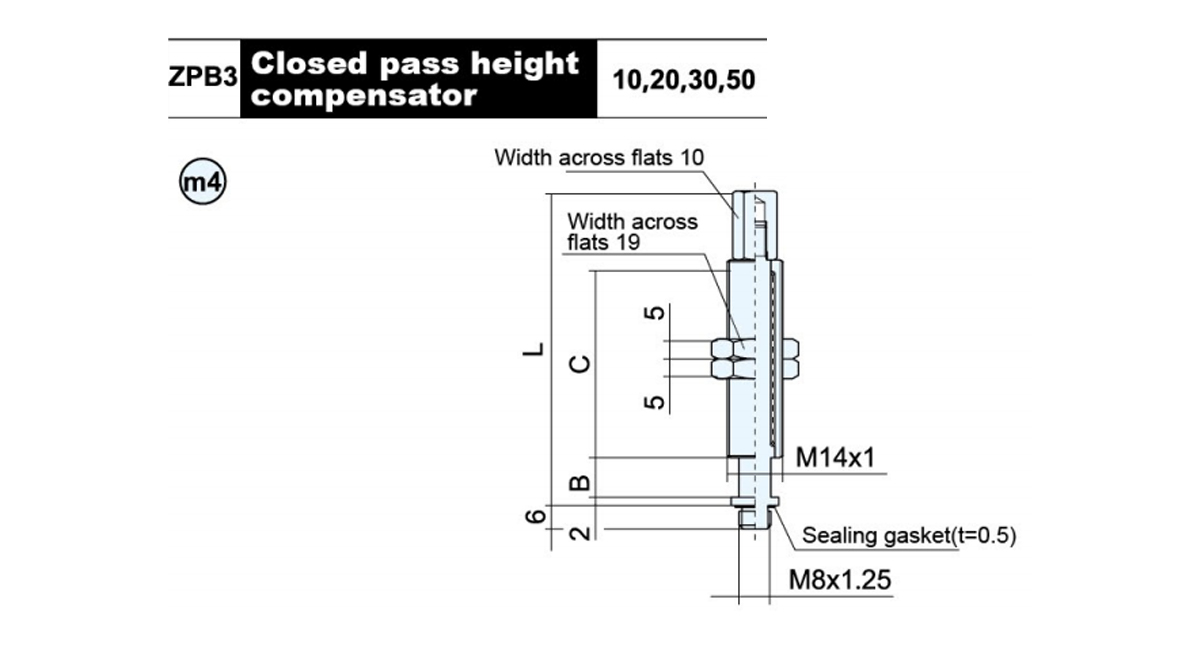

    نموذج B C L ●الوزن (ز)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-50 50 75 132 103.8 105.8
    ●نوع معوض الارتفاع: دوار (J)، غير قادر على التدوير (K)■Buffer stroke(mm):10,20,30,50
