كأس شفط الفراغ الثقيل من سلسلة ZP مع محول وحامل عازل (Ø32~Ø340) الموردون

الصفحة الرئيسية / المنتجات / مكونات الفراغ / كوب شفط فراغ / كوب الشفط عالي التحمل من سلسلة ZP، ومحول وحامل عازل / كأس شفط الفراغ الثقيل من سلسلة ZP مع محول وحامل عازل (Ø32~Ø340)

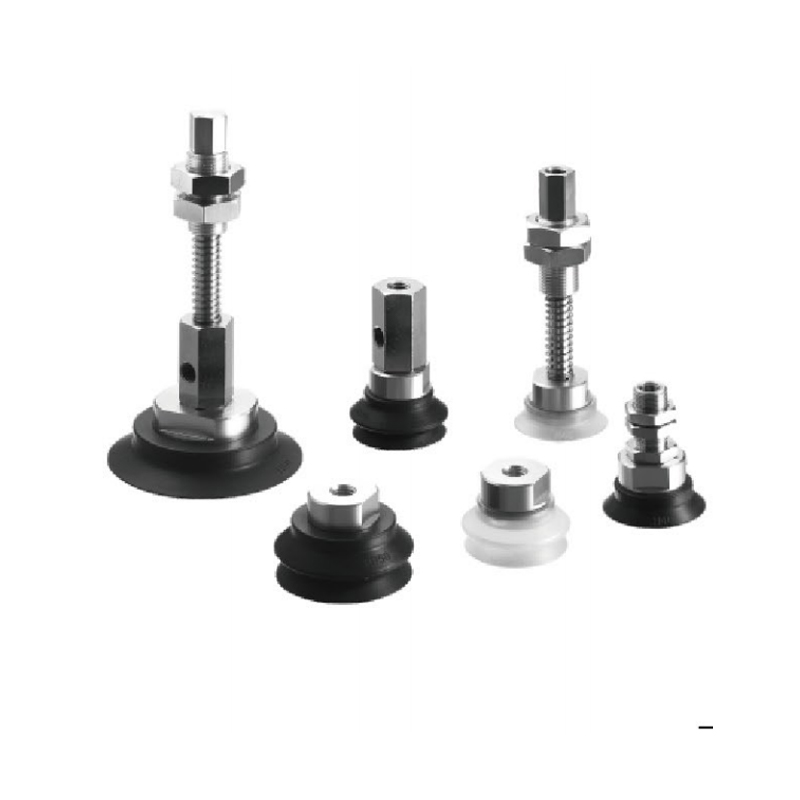

كأس شفط الفراغ الثقيل من سلسلة ZP مع محول وحامل عازل (Ø32~Ø340)
  • كأس شفط الفراغ الثقيل من سلسلة ZP مع محول وحامل عازل (Ø32~Ø340)
كوب الشفط عالي التحمل من سلسلة ZP، ومحول وحامل عازل

كأس شفط الفراغ الثقيل من سلسلة ZP مع محول وحامل عازل (Ø32~Ø340)

يمثل كوب الشفط الفراغي الثقيل من سلسلة ZP المزود بمحول وحامل عازل (Ø32~Ø340) حلاً متكاملاً للتعامل مع الفراغ مصممًا لتلبية احتياجات الإمساك الصناعية الصعبة. فهو يدمج كأس الشفط الأساسي للخدمة الشاقة ومحول الواجهة الرئيسية وقوس المخزن المؤقت المطلوب في جهاز واحد، ويغطي نطاقًا واسعًا من الأحجام، وهو مصمم لتوفير وحدة قاعدة إمساك فراغية موثوقة وقابلة للتكيف للتعامل مع قطع العمل الثقيلة أو غير المنتظمة أو الناعمة.

الميزات الأساسية:
القدرة على التكيف مع ظروف الحمل العالي: يدور مفهوم التصميم الأساسي حول رفع الحد الأعلى لقدرة تحمل الحمولة لنظام التفريغ لتلبية احتياجات التعامل مع قطع العمل الثقيلة بما يتجاوز قدرة أكواب الشفط العادية ومواجهة تحديات القوة في المواقع الصناعية.

تغطية طيف واسعة الحجم: يوفر مجموعة متنوعة من خيارات جسم كوب الشفط بدءًا من الأحجام الصغيرة وحتى المساحات الكبيرة جدًا (التي تغطي النطاق من Ø32 إلى Ø340)، والتي يمكن أن تتوافق بمرونة مع أحجام قطع العمل المختلفة وخطوطها ومتطلبات توزيع الوزن.

واجهة المحول المتكاملة: يعمل المحول القياسي كمركز نقل مخصص بين جسم كوب الشفط ونظام التفريغ السفلي (مثل المولد أو الموزع) أو المشغل (مثل نهاية ذراع الروبوت)، مما يضمن اتصال مسار الغاز الفعال والتوافق المادي.

آلية المخزن المؤقت المضمنة: عنصر قوس المخزن المؤقت المدمج هو جوهر التصميم. تكمن قيمته الأساسية في امتصاص الطاقة الحركية للصدمات في لحظة التلامس والاهتزاز منخفض التردد أثناء التشغيل، مما يقلل بشكل كبير من الضغط الميكانيكي على سطح قطعة العمل وهيكل كوب الشفط والمعدات الأولية.

مطابقة تكامل النظام: يمنح تصميم الحل الشامل الأولوية لسهولة التكامل مع منصات التشغيل الآلي السائدة (مثل أطراف ذراع الروبوت وشرائح السكك الحديدية التوجيهية)، مما يقلل من تعقيد التكيف الهندسي للنشر الميداني.

المتانة والمتانة: يركز اختيار المكونات والتصميم الهيكلي على تحسين أداء الخدمة على المدى الطويل في دورات الأحمال الثقيلة المستمرة والاصطدامات المحتملة والبيئات الصناعية النموذجية، مما يضمن دورة تشغيل مستقرة.

ضمان أداء ختم الفراغ: تم تحسين هيكل الشفاه وتركيبة المادة بشكل كوب الشفط لتطبيقات الأحمال الثقيلة، والسعي لتحقيق حالة ختم فراغ فعالة والحفاظ عليها على الأسطح المعقدة (مما يسمح بدرجة معينة من التفاوت).

سيناريوهات التطبيق العالمي: إن مفهوم التصميم لهذه السلسلة يجعلها مناسبة بشكل طبيعي لمجموعة متنوعة من السيناريوهات الصناعية التي تشمل الصفائح المعدنية، والمواد المركبة الكبيرة، ووحدات التعبئة والتغليف الثقيلة، والقوالب، وما إلى ذلك التي تتطلب إمساكًا وتحريرًا قويًا ولطيفًا.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:كأس الشفط الفراغي الثقيل من سلسلة ZP (Ø32~Ø340)

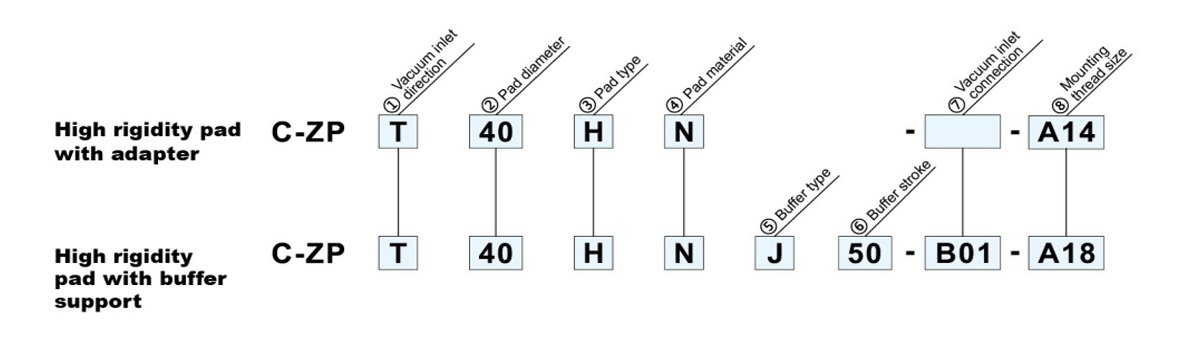

  • ④مادة الوسادة □ ②  قطر الوسادة (مم)○/③نوع الوسادة☆ ح* أنا* ي* ك* م* ن1 O1
    N نبر 32 40 50 63 80 100 125 150 200 250 300 340
    S مطاط السيليكون Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 Ø300 Ø340
    مسطحة مع الأضلاع ● ● ● ● ● ● ● ● ●

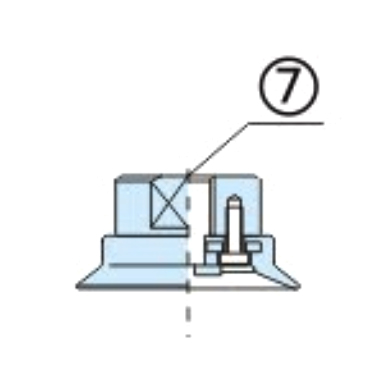

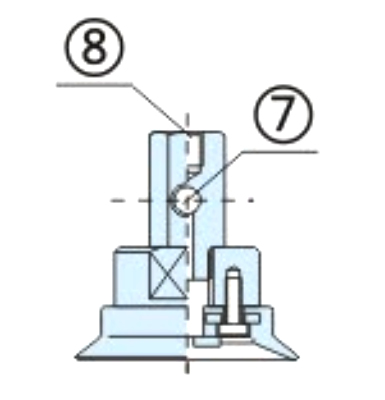

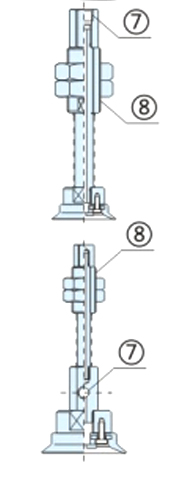

    ① مدخل الفراغ
    الاتجاه         HB     		2 منفاخ ● ● ● ● ●
    مع المحول T عمودي ⑦اتصال مدخل الفراغ ب5 م5×0.8 ●
    ب8 م8×1.25 ● ● ●
    ب10 م10×1.5 ● ● ●
    ب12 م12×1.75 ● ●
    ب16 م16×1.5 ● ● ● ●
    ب18 م18×1.5 ● ● ●
    ب04 روبية 1/2 ●
    ⑧خيط التركيب أ14* م14×1.5 ● ●
    أ16 م16×1.5 ● ●
    X جانبي ب8 م8×1.25 ● ● ●
    ب10 م10×1.5 ● ● ● ●
    ب12 م12×1.75 ● ● ●

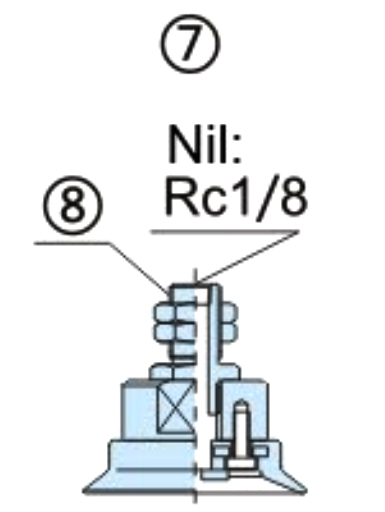

    ⑦مدخل الفراغ ب01 آر سي 1/8 ● ● ● ●
    R 04 Ø4 ● ●
    06 Ø6 ● ●
    08 Ø8 ● ●
    ⑧خيط التركيب أ6 م6×1.0 ● ●
    أ8 م8×1.0 ● ●
    ب6 م6×1.0 ● ●
    ب8 م8×1.25 ● ●

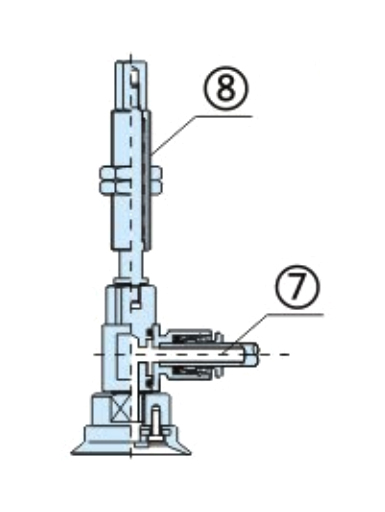

    مع المخزن المؤقت المخصص ⑤
    ●     		J دوار ● ●
    K غير قادر على
    تدوير     		● ●
    T عمودي ⑥ اللقلق العازلة 10 10   مم ● ●
    20 20   مم ● ●
    30 30   مم ● ●
    50 50   مم ● ●

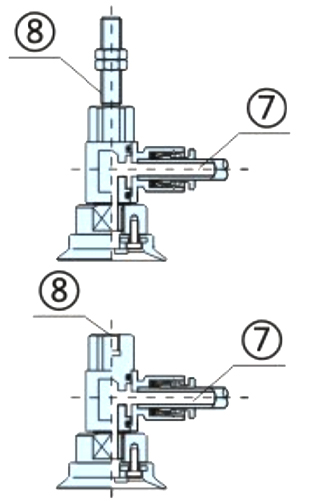

    ⑦مدخل الفراغ connection◇ ب5 م5×0.8 ● ●
    ب01 آر سي 1/8 ● ●
    R جانبي 04 Ø4 ● ●
    06 Ø6 ● ●
    08 Ø8 ● ●
    ⑧ أ14 م14×1.0 ● ●
    مع المخزن المؤقت ⑤
    ●     		J ● ● ● ●
    جي بي ● ● ● ●
    ج.ف ● ●
    T عمودي ⑥ اللقلق العازلة 20 20   مم ● ●
    25 25   مم ● ● ● ●
    50 50   مم ● ● ● ● ●
    75 75   مم ● ● ●
    X جانبي
    100 100   مم ● ●
    ⑦ ب01 آر سي 1/8 ● ● ● ● ● ●
    ب02 آر سي 1/4
    ⑧خيط التركيب size أ18 م18×1.5 ● ● ● ● ●
    أ22 م22×1.5 ● ●
    أ30 م30×1.5
    *A14-3: التثبيت المخصص لنوع المسمار الممتد

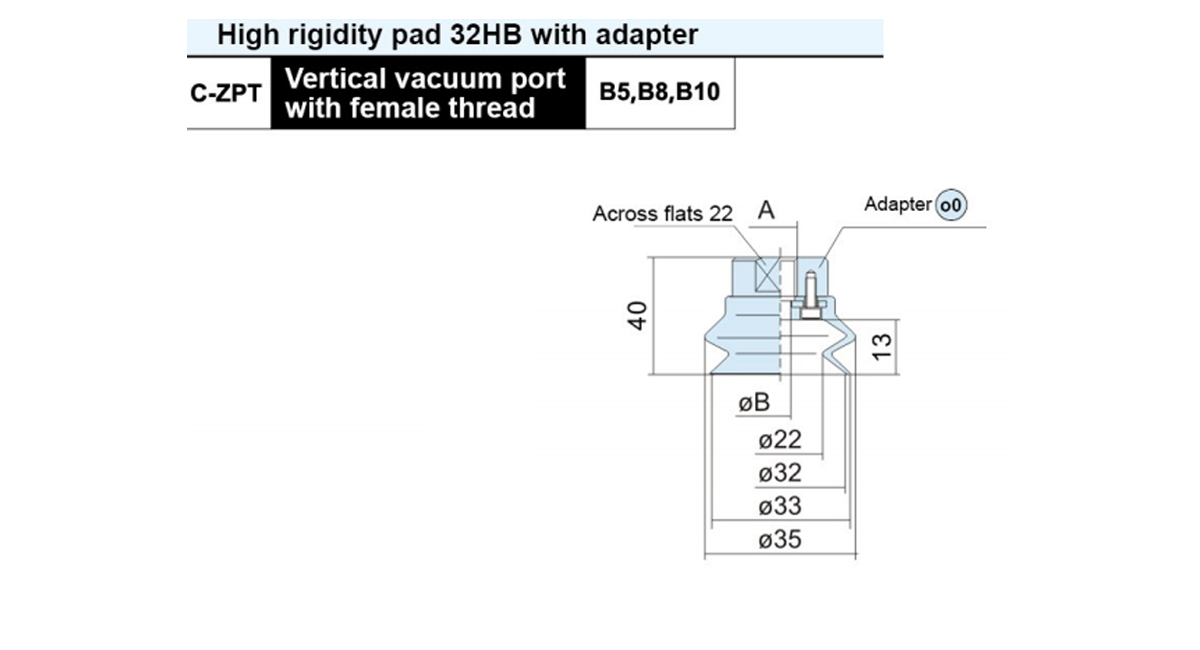

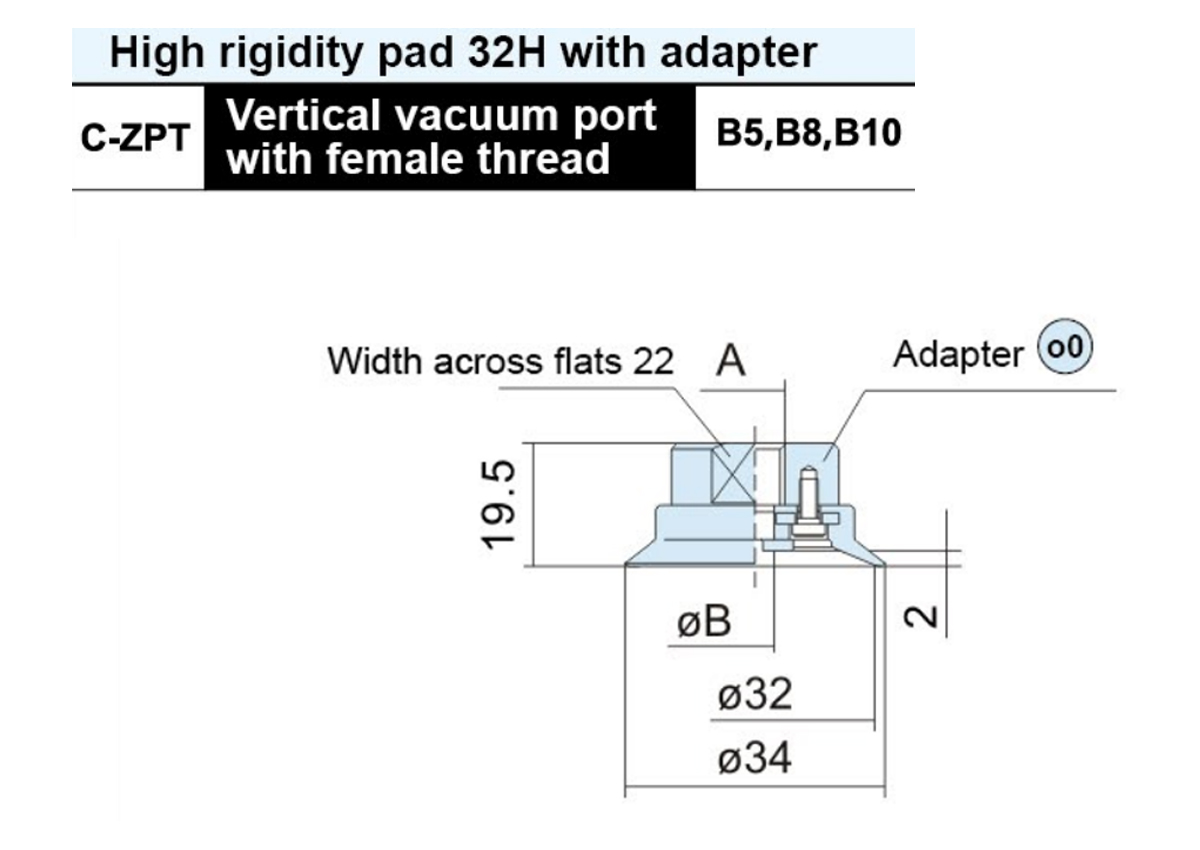

  • Model A ØB Adaptor Model
    C-ZPT32H □ -B5 M5×0.8 4.2 ZPT0-B5
    C-ZPT32H □ -B8 M8×1.25 5 ZPT0-B8
    C-ZPT32H □ -B10 M10×1.5 ZPT0-B10
    □ Pad material:NBR(N)S,Silicone(S)

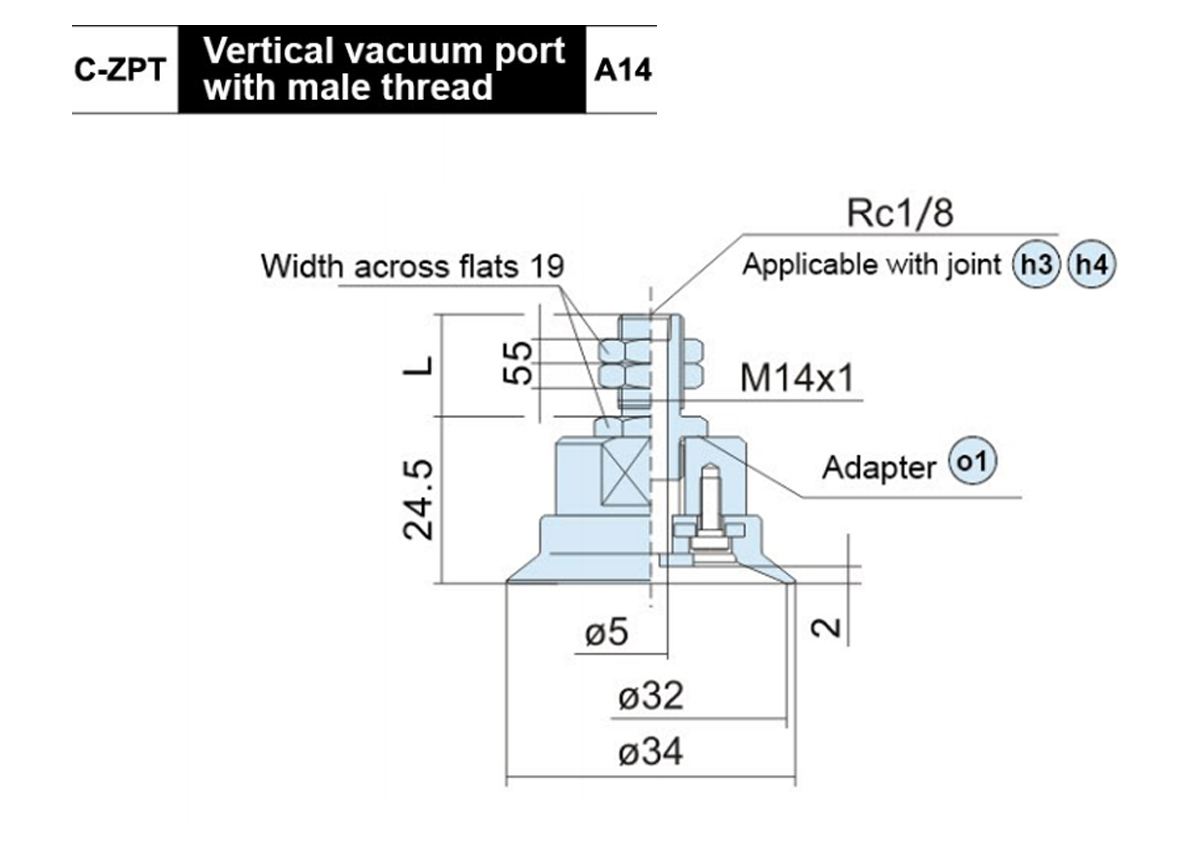

    Model L Adaptor Model
    C-ZPT32H □- A14 25 ZPT0-A14
    C-ZPT32H □- A14-3 40 ZPT0-A14-3
    □ Pad material:NBR(N)S.Silicone(S)

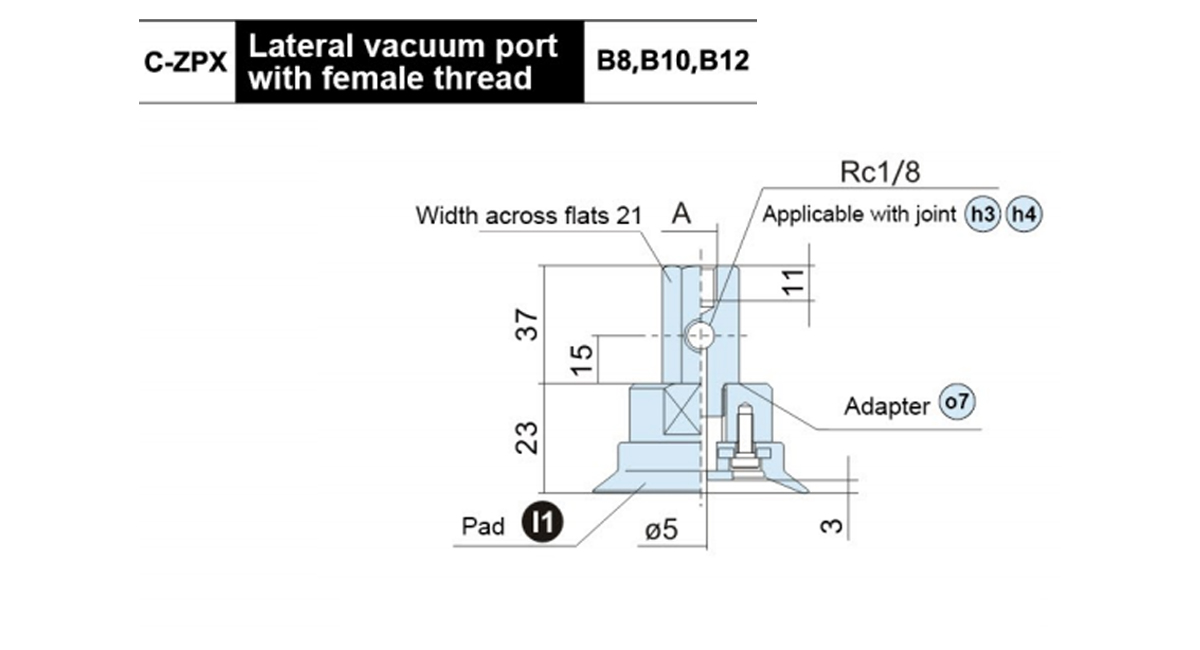

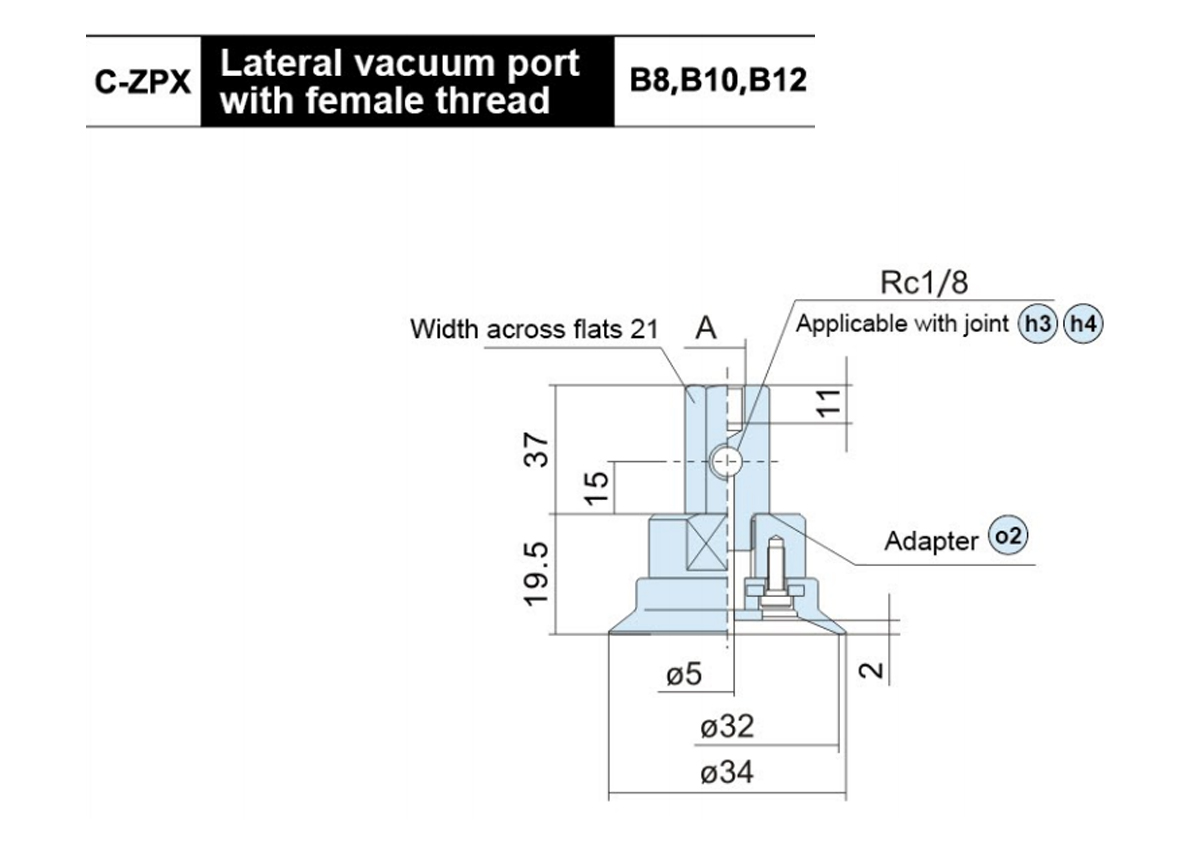

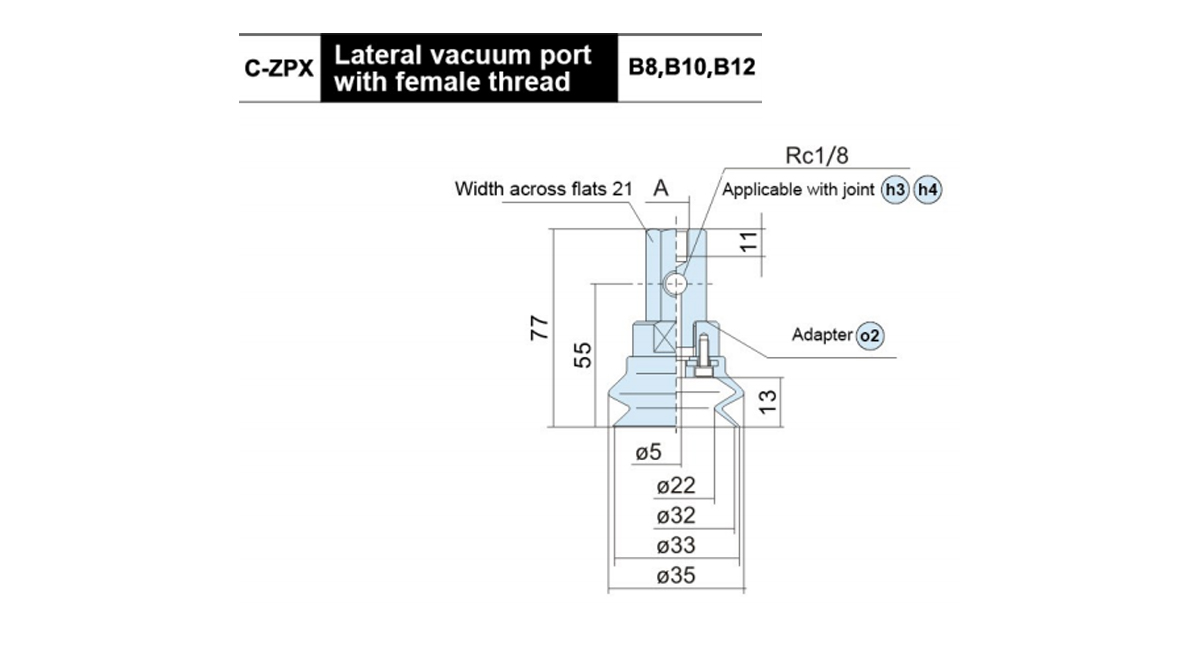

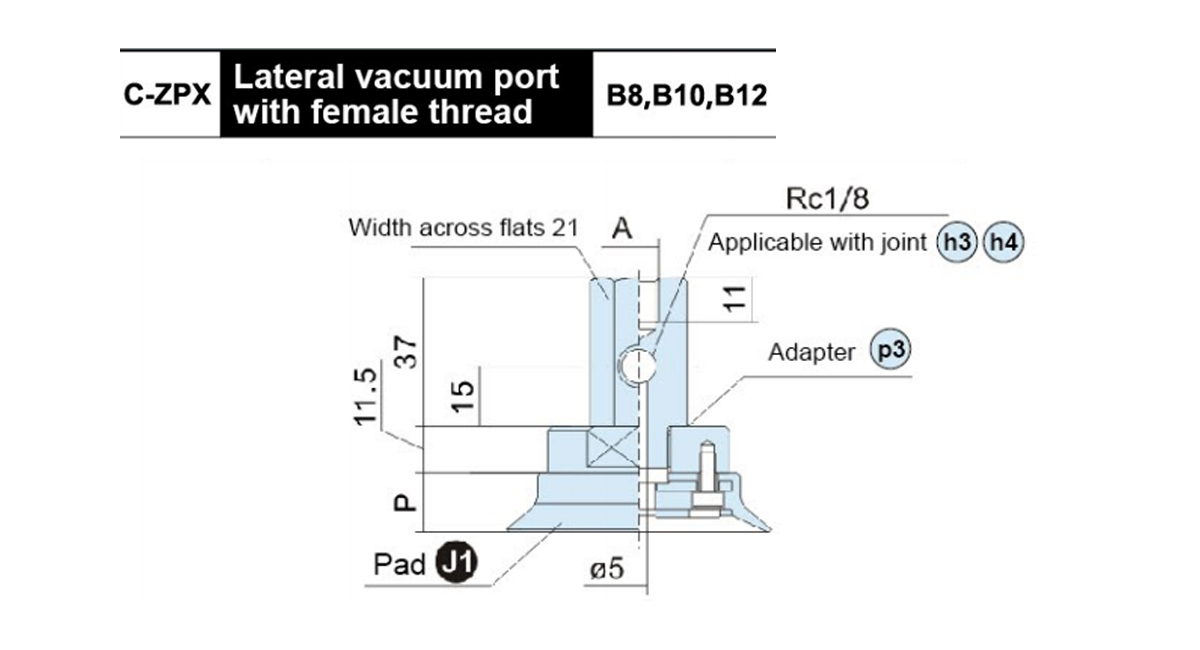

    Model A Adaptor Model

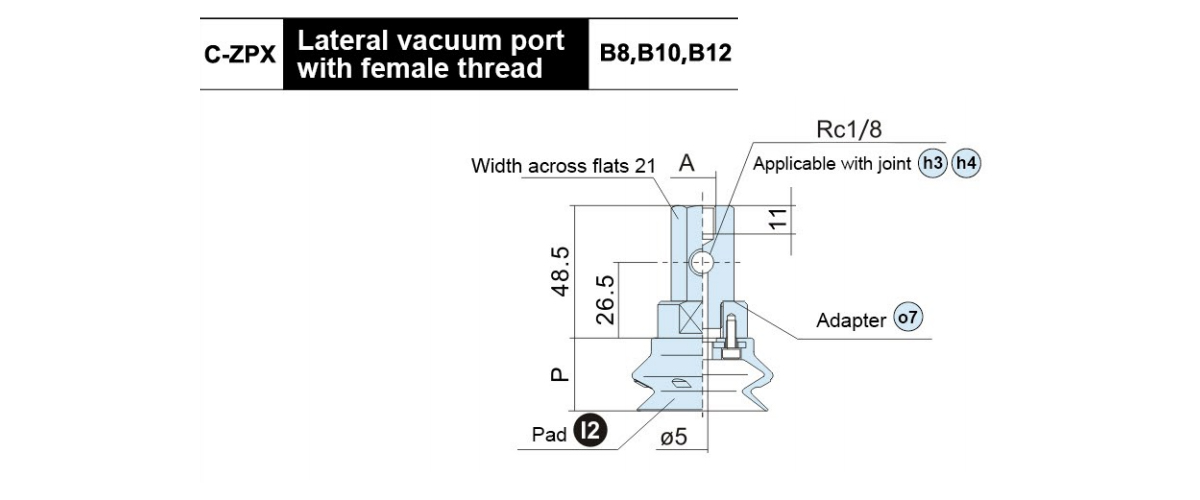

    C-ZPX32H □- B8 M8×1.25 ZPX0-B01-B8
    C-ZPX32H □- B10 M10×1.5 ZPX0-B01-B10
    C-ZPX32H □- B12 M12×1.75 ZPX0-B01-B12
    □Pad material:NBR(N)S,Silicone(S)

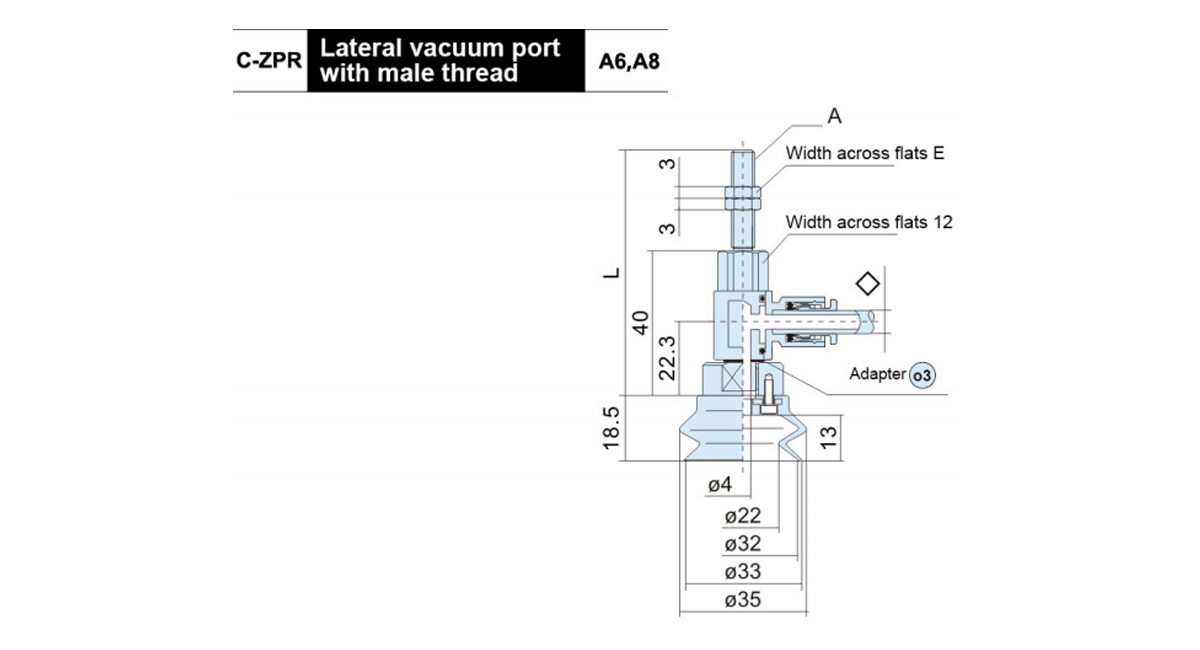

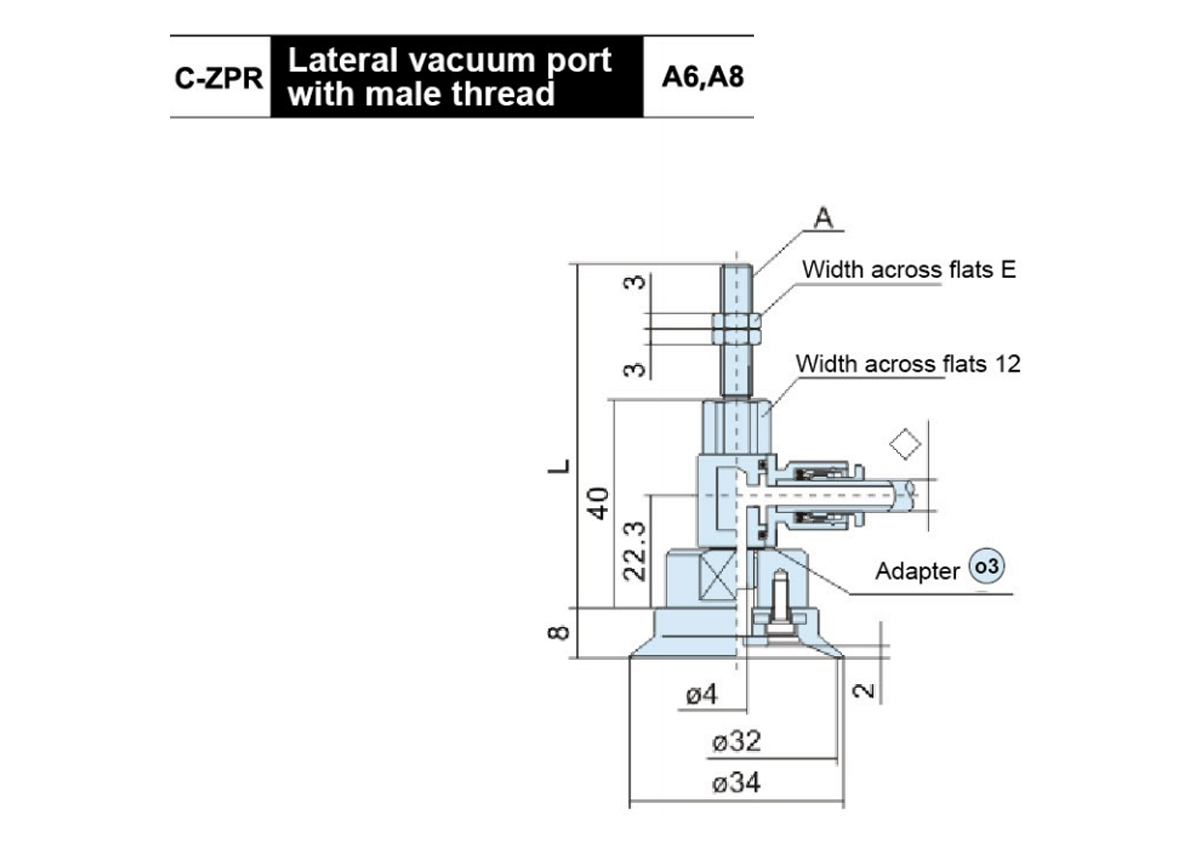

    Model A E L Adaptor Model
    C-ZPR32H □-◇ -A6 M6×1.0 8 66 ZPROH-◇-A6
    C-ZPR32H □-◇- A8 M8×1.0 12 56 ZPROH-◇-A8
    □Pad material:NBR(N)S,Silicone(S)   ◇Vacuum inlet connection:04,06,08

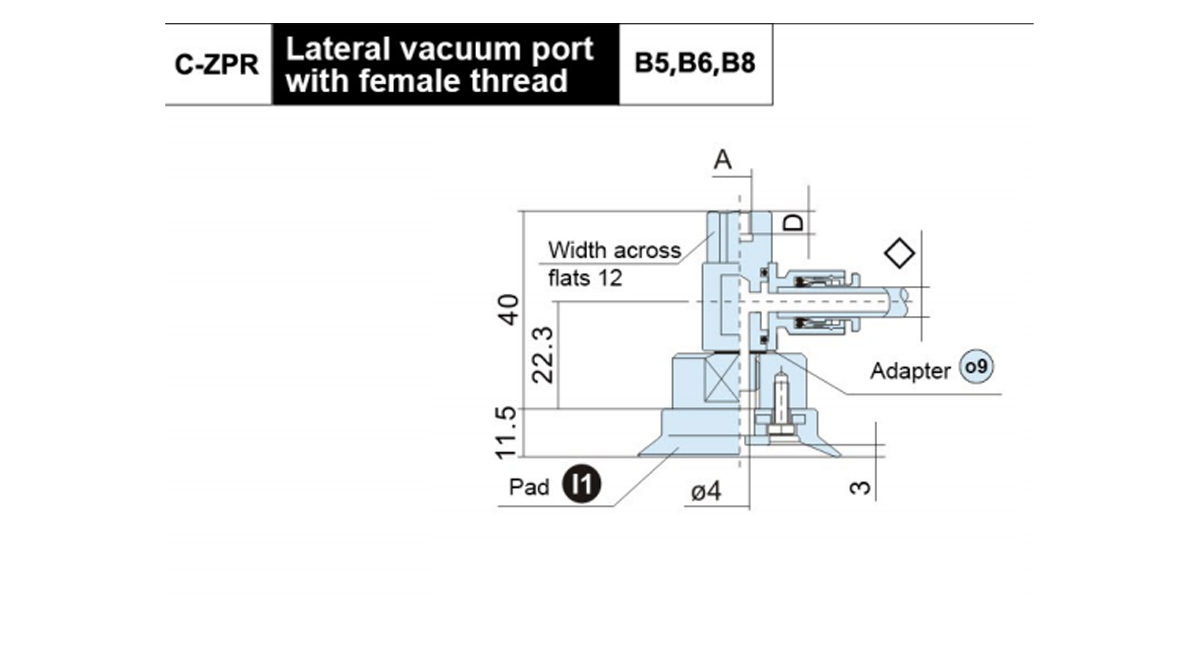

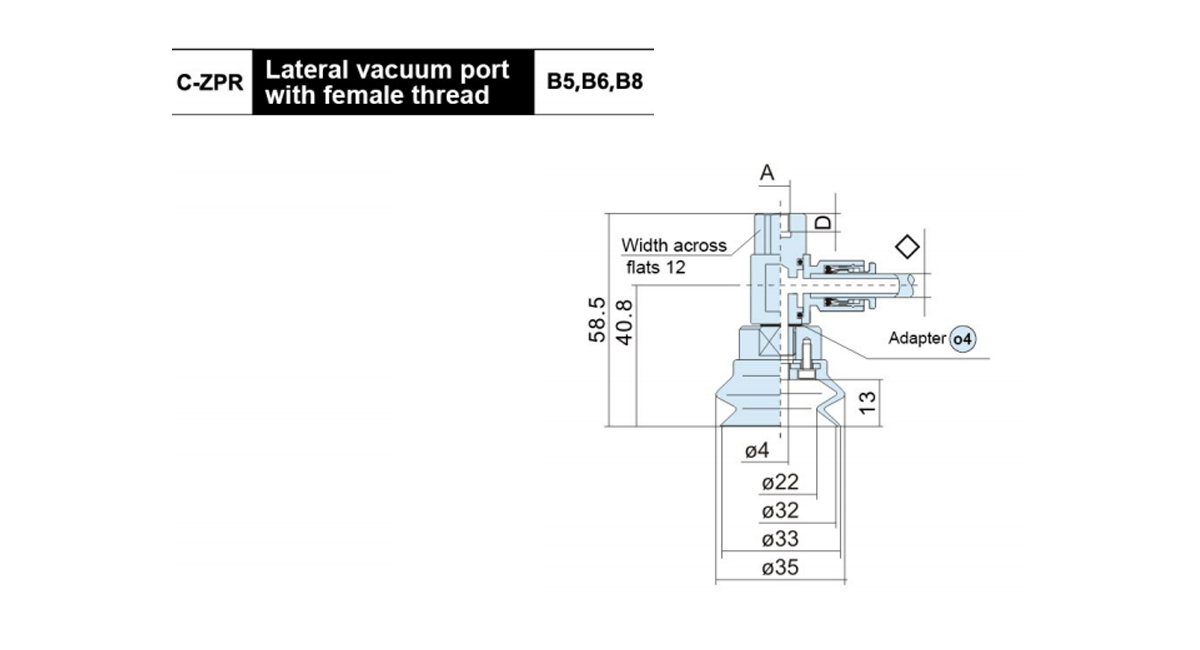

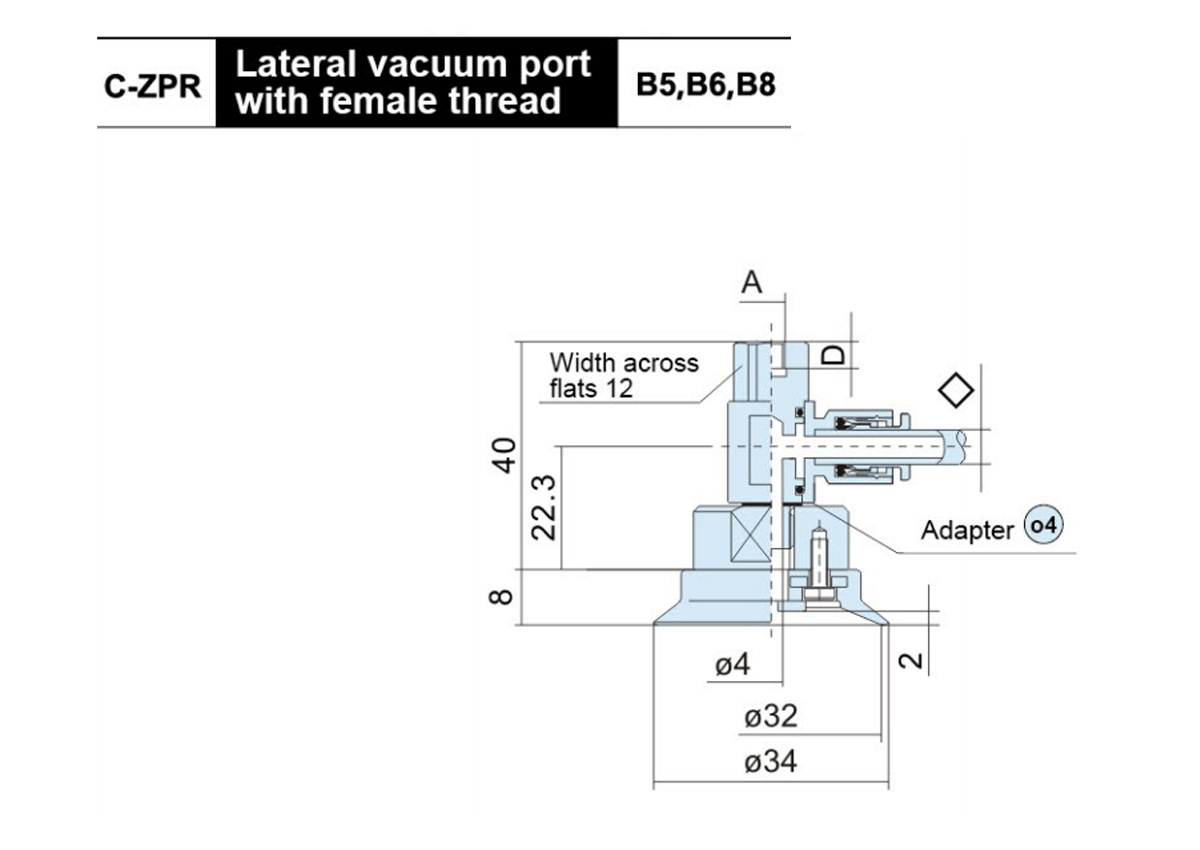

    Model A D Adaptor Model
    C-ZPR32H □-◇- B5 M5×0.8 5 ZPROH-◇-B5
    C-ZPR32H □-◇- B6 M6×1.0 6 ZPROH-◇-B6
    C-ZPR32H □-◇- B8 M8×1.25 8 ZPROH-◇-B8
    □Pad material:NBR(N)S,Silicone(S)   ◇Vacuum inlet connection:04,06,08

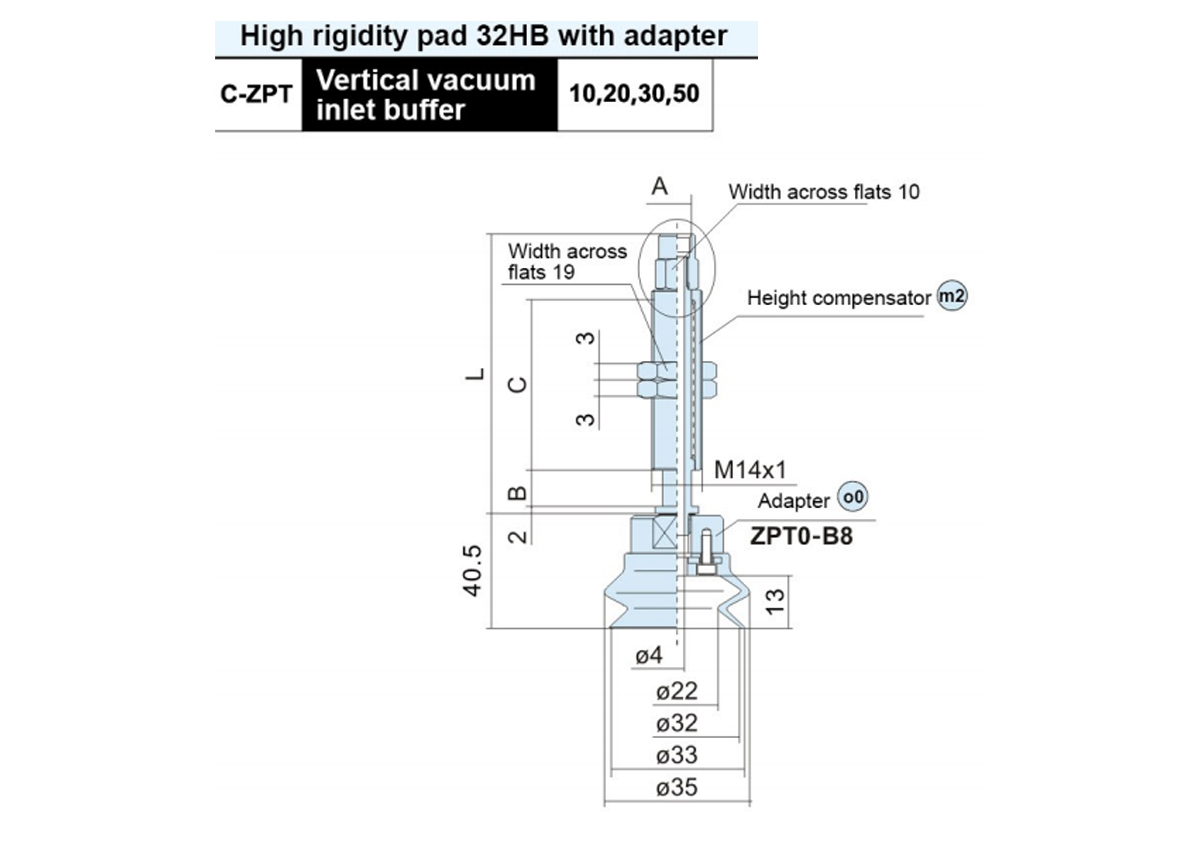

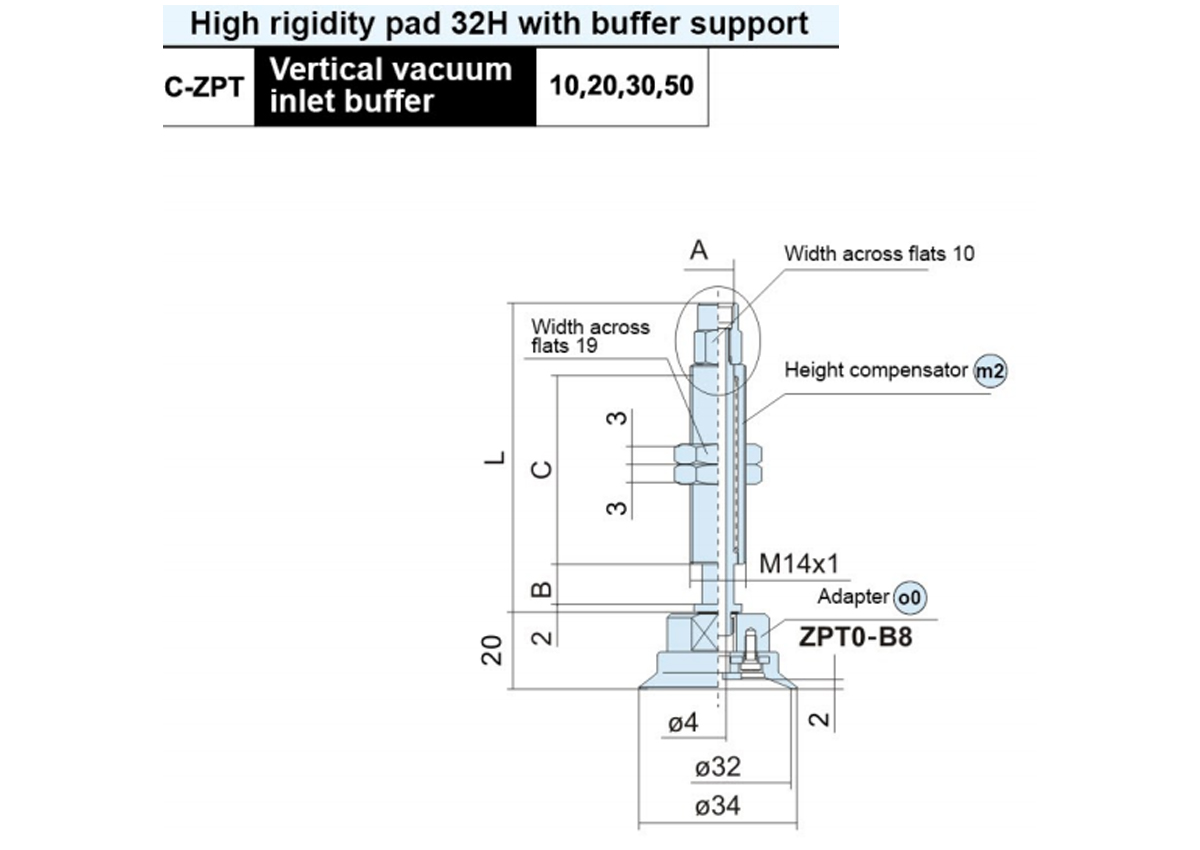

    Model A B C L m2 O0
    Buffer Support Model
    C-ZPT32H □● 10-B5-A14 M5×0.8 10 50 77 ZPT0-●10-B5-A14
    C-ZPT32H □● 20-B5-A14 20 81 ZPT0-●20-B5-A14
    C-ZPT32H □● 30-B5-A14 30 91 ZPT0-●30-B5-A14
    C-ZPT32H □● 50-B5-A14 50 75 136 ZPT0-●50-B5-A14
    C-ZPT32H □● 10-B01-A14 Rc1/8 10 50 78.5 ZPT0-●10-B01-A14
    C-ZPT32H □● 20-B01-A14 20 84 ZPT0-●20-B01-A14
    C-ZPT32H □● 30-B01-A14 30 94 ZPT0-●30-B01-A14
    C-ZPT32H □● 50-B01-A14 50 75 139 ZPT0-●50-B01-A14
    □Pad material:NBR(N)S,Silicone(S)     ●  Height  compensator  type:Rotative(J)
    Unable to rotate(K)

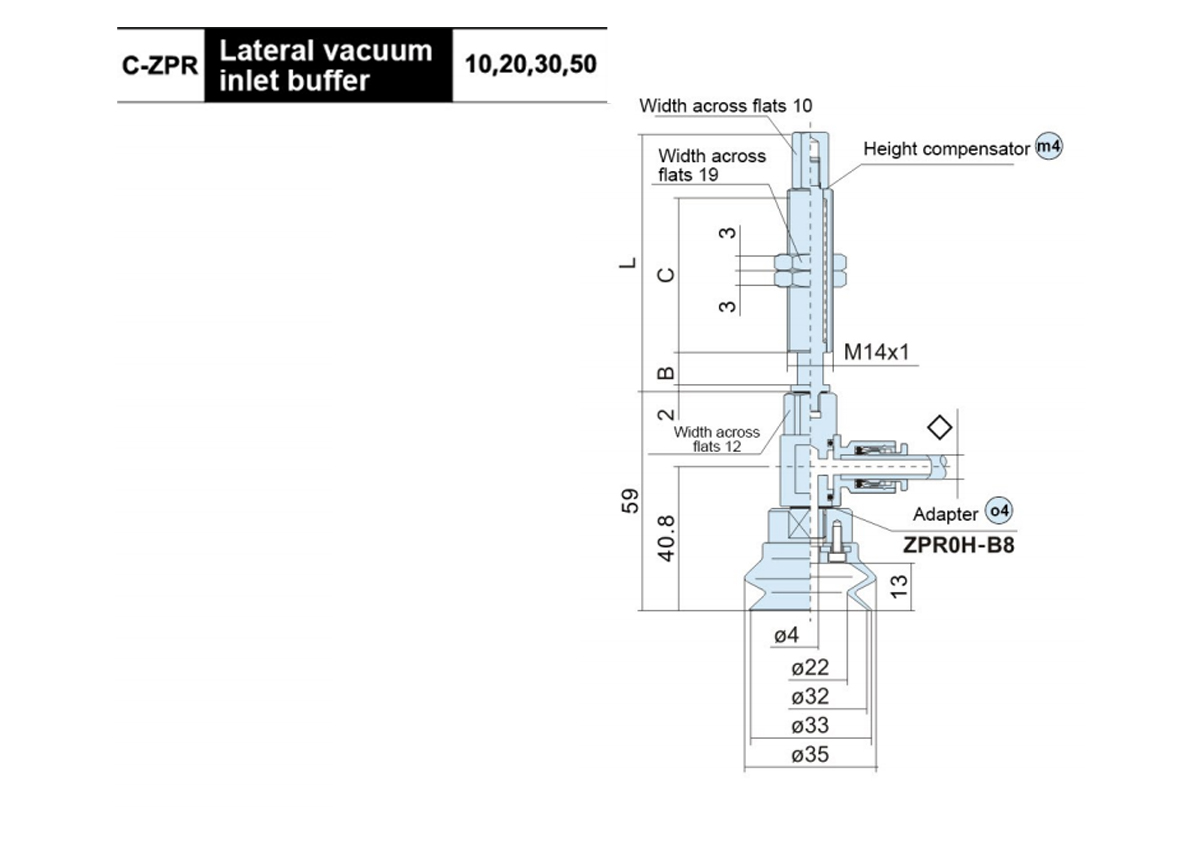

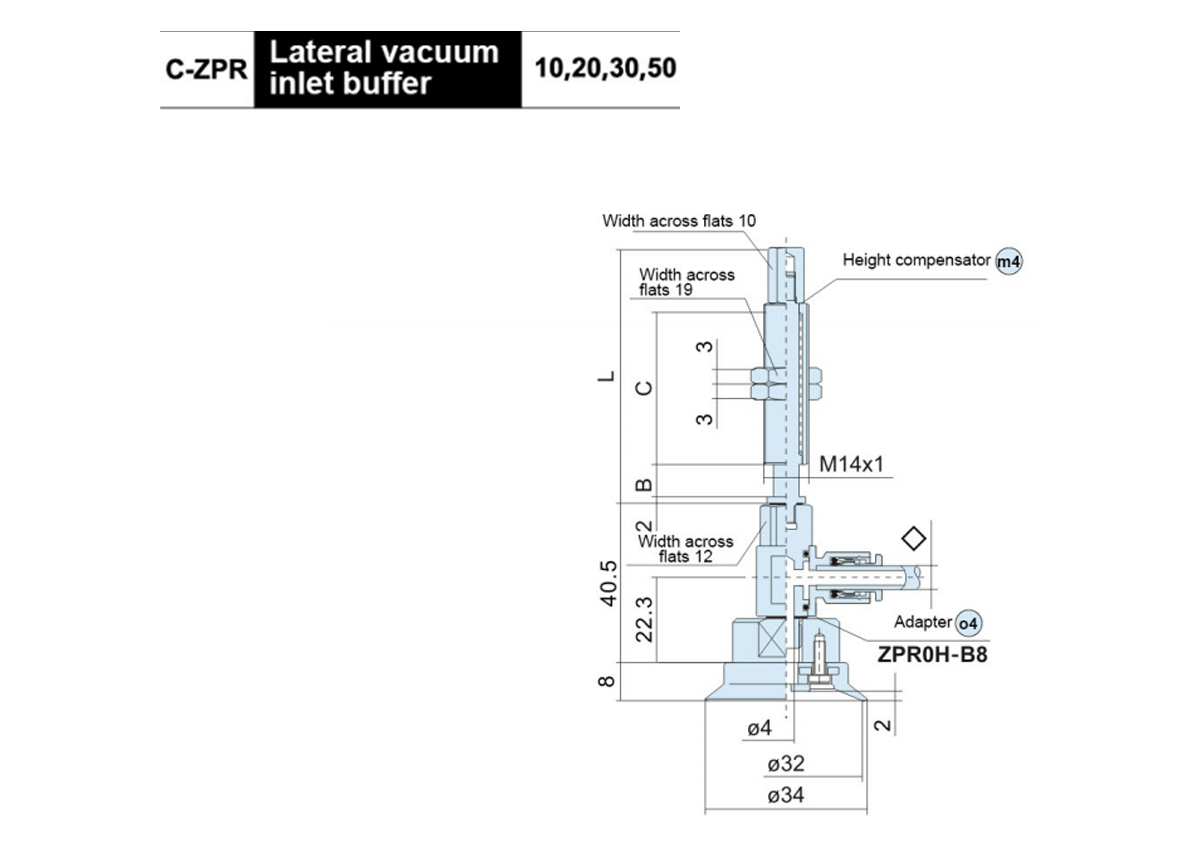

    Model B C L m4 O4
    Buffer Support Model

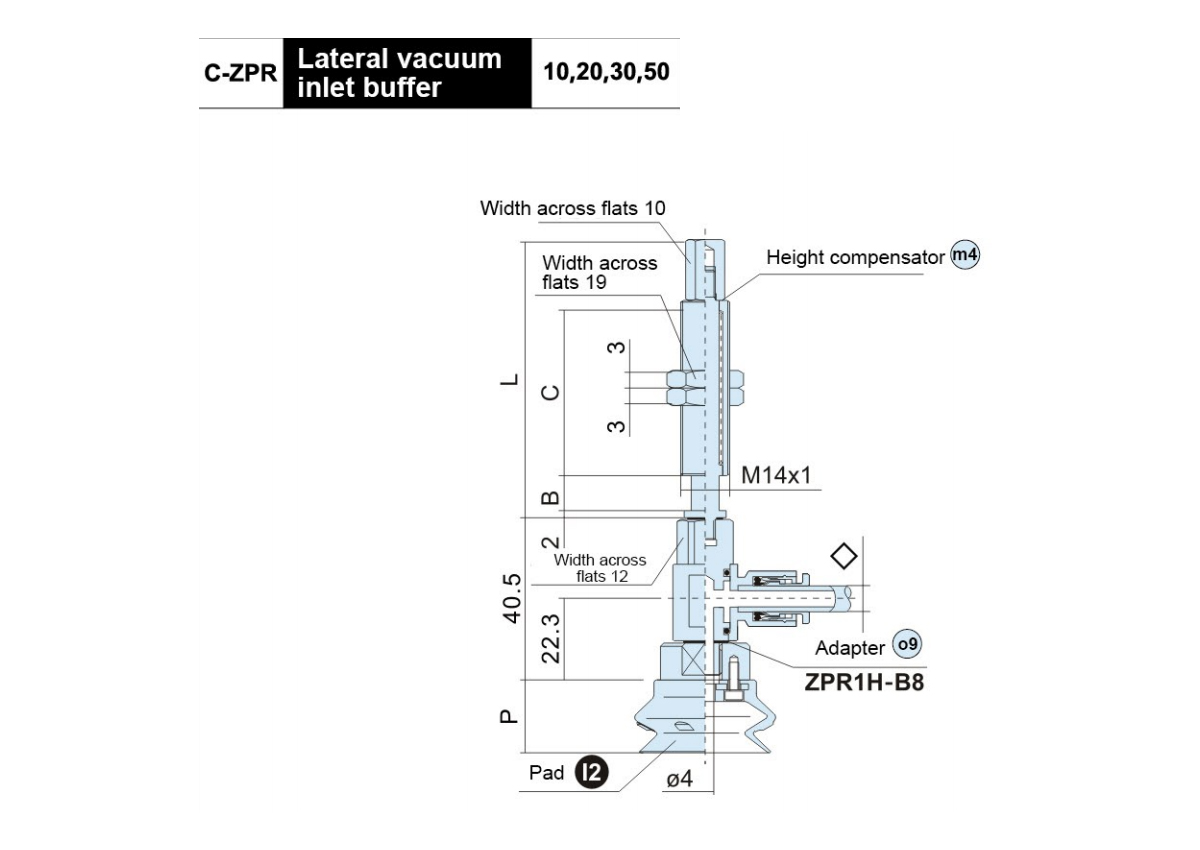

    C-ZPR32H □● 10 -◇ -A14 10 50 80 ZPR0 -●10-◇-A14
    C-ZPR32H □● 20 -◇- A14 20 77 ZPRO-●20-◇-A14
    C-ZPR32H □● 30 -◇ -A14 30 87 ZPRO-●30-◇-A14
    C-ZPR32H □● 50 -◇- A14 50 75 132 ZPR0- ●50-◇-A14
    □ Pad material:NBR(N)S,Silicone(S)
    ◇ Vacuum inlet connection:04,06,08
    ● Height compensator type:Rotative(J)
    Unable to rotate(K)

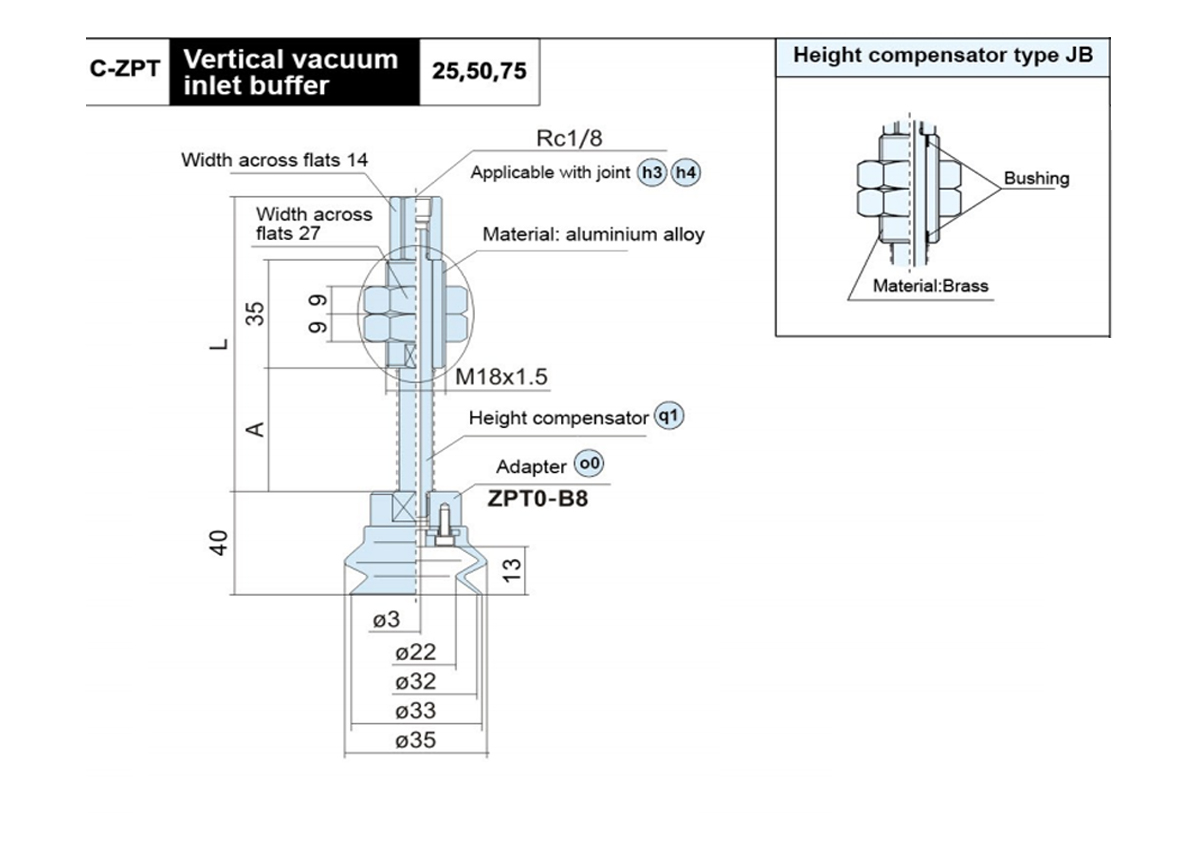

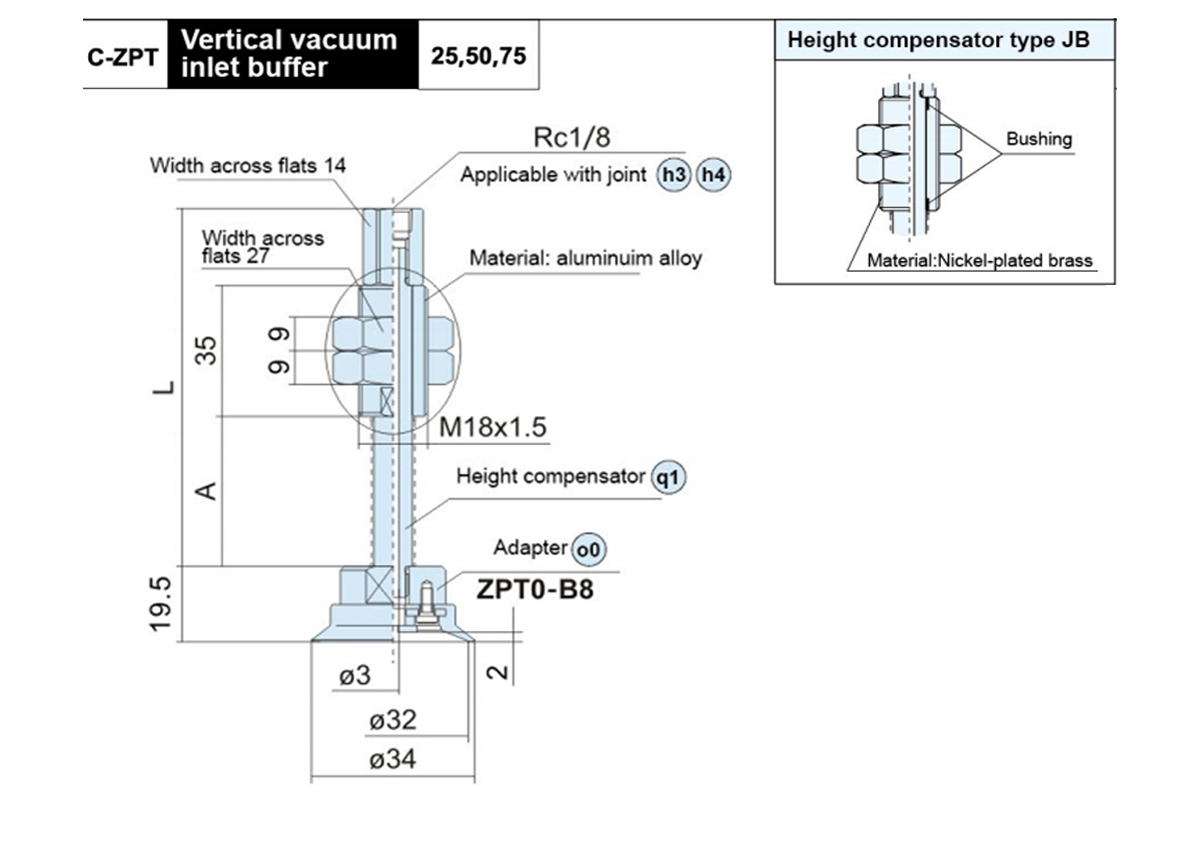

    Model A L q1 O0
    Buffer Support Model
    C-ZPT32H □● 25-B01-A18 40 95.5 ZPB0 ●25-B01-A18
    C-ZPT32H □● 50-B01-A18 75 130.5 ZPBO ●50-B01-A18
    C-ZPT32H □● 75-B01-A18 111 166.5 ZPB0 ●75-B01-A18
    □ Pad material:NBR(N)S,Silicone(S)  ● Height compensator type:Aluminium alloy(J)
    Brass(JB)

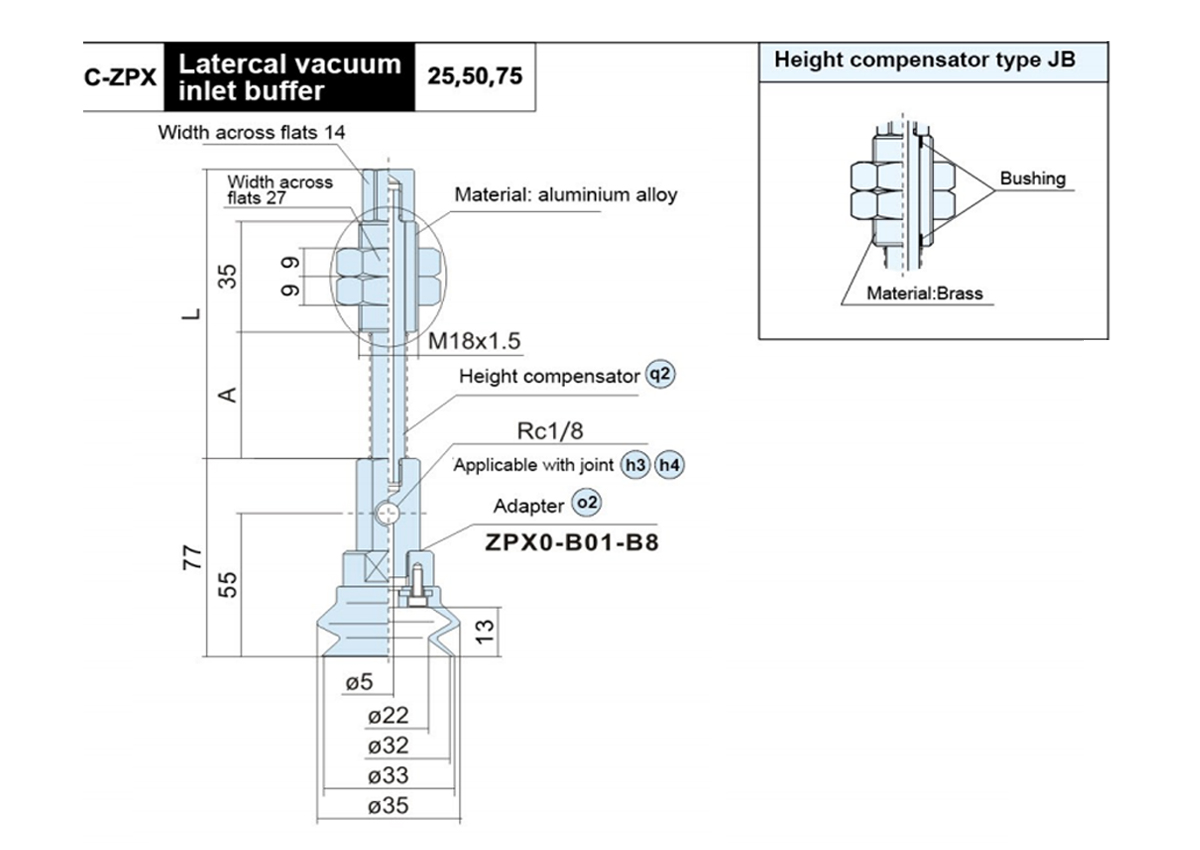

    Model A L q2 O2
    Buffer Support Model

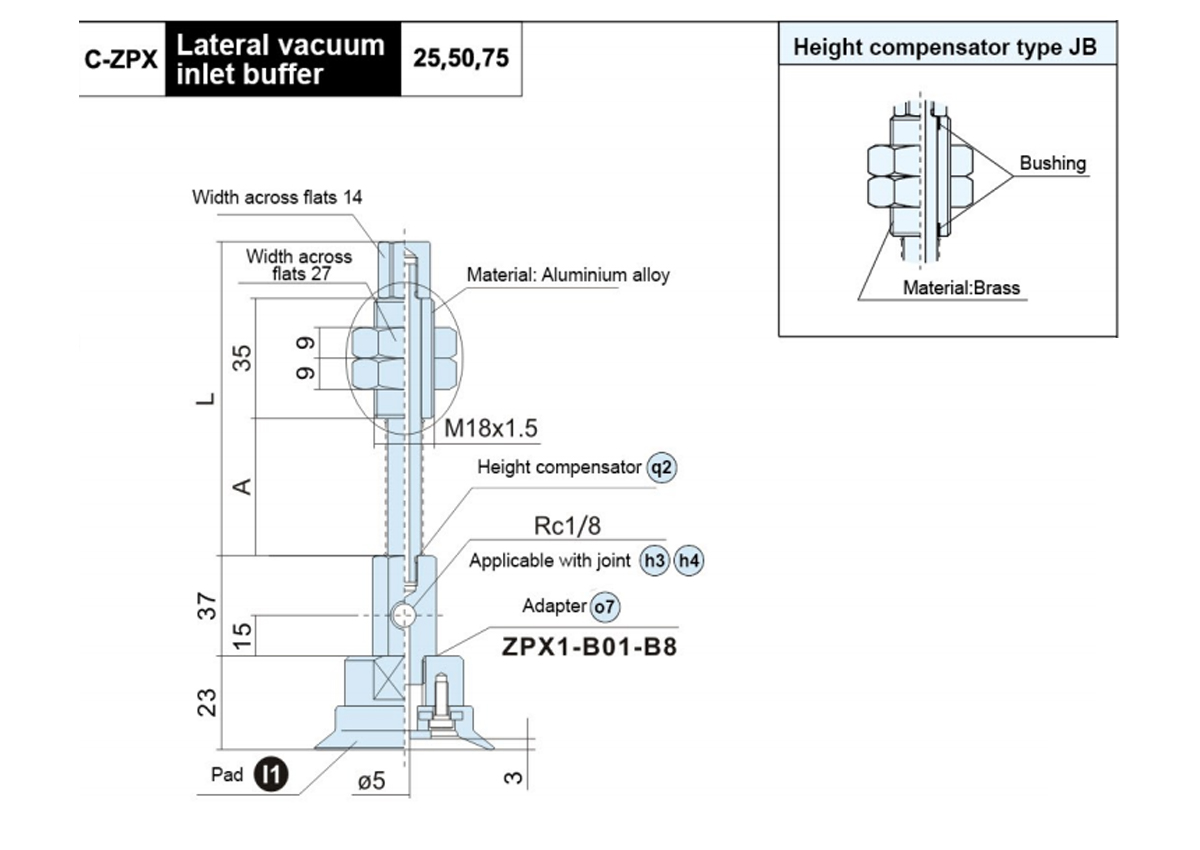

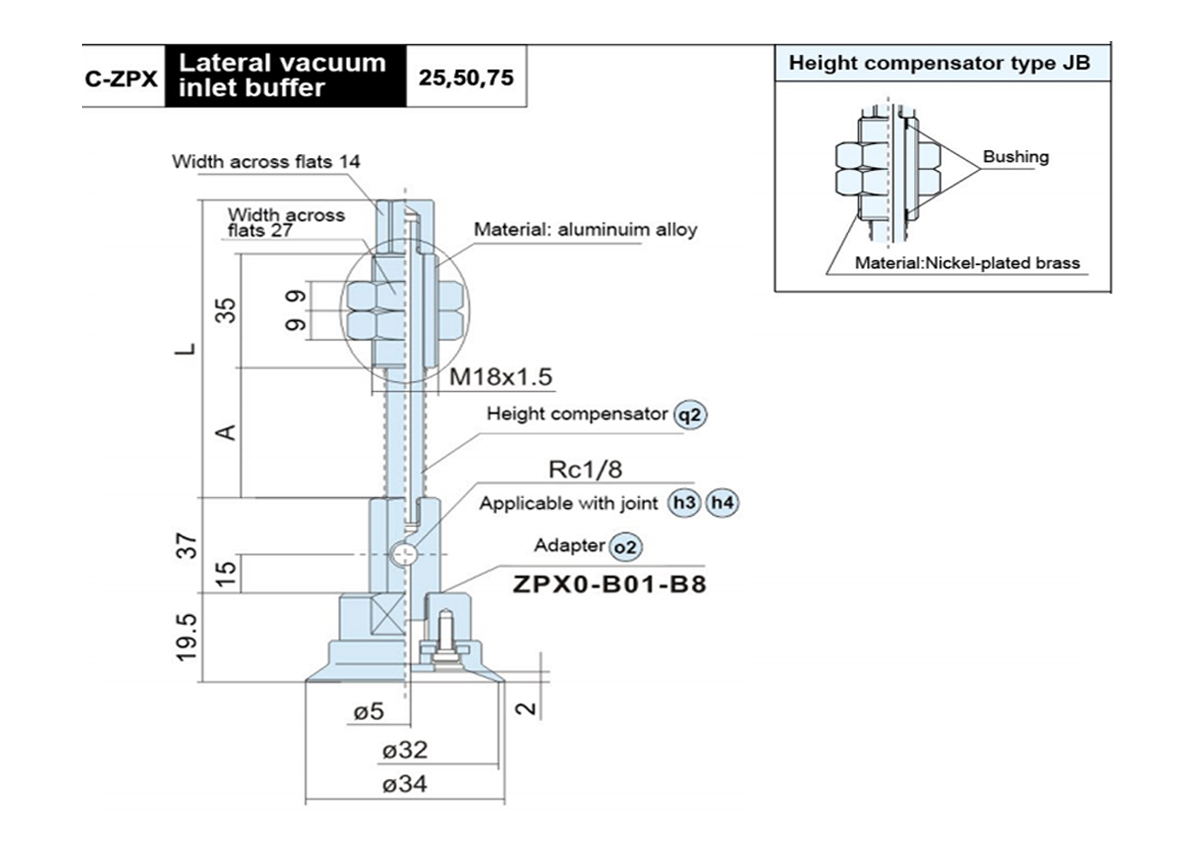

    C-ZPX32H □● 25-B01-A18 40 91 ZPX0 ●25-B01-A18
    C-ZPX32H □● 50-B01-A18 75 126 ZPX0 ●50-B01-A18
    C-ZPX32H □● 75-B01-A18 111 162 ZPX0 ●75-B01-A18
    □ Pad material:NBR(N)S,Silicone(S) ●Height compensator type:Aluminium alloy(J)
    Brass(JB)

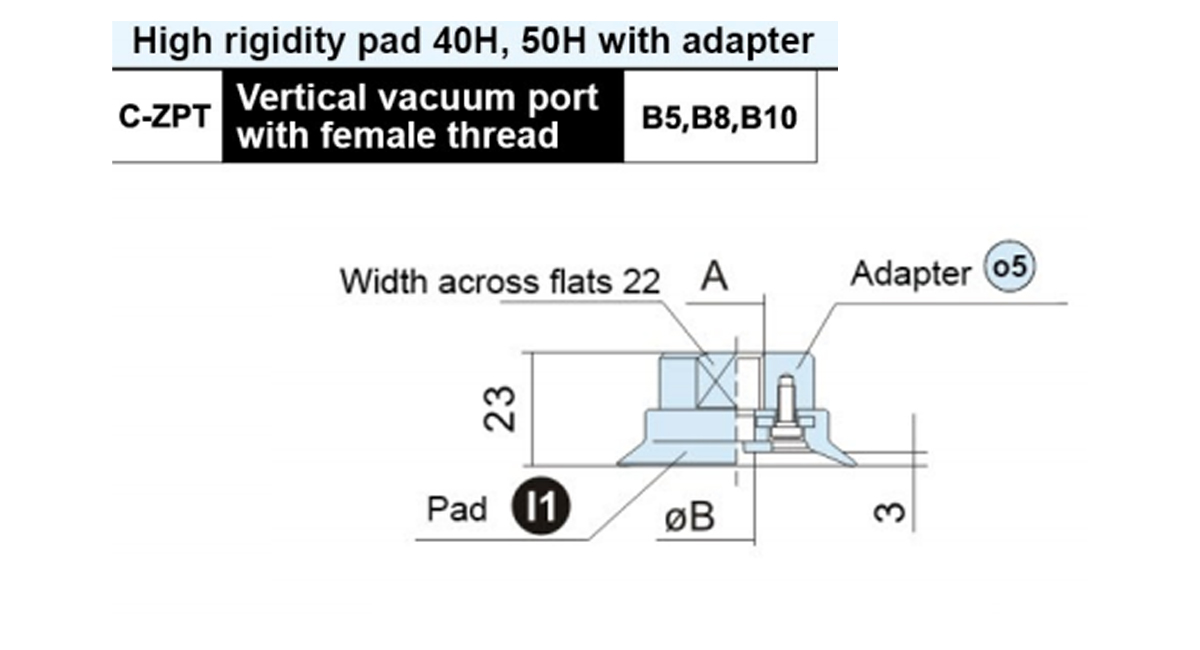

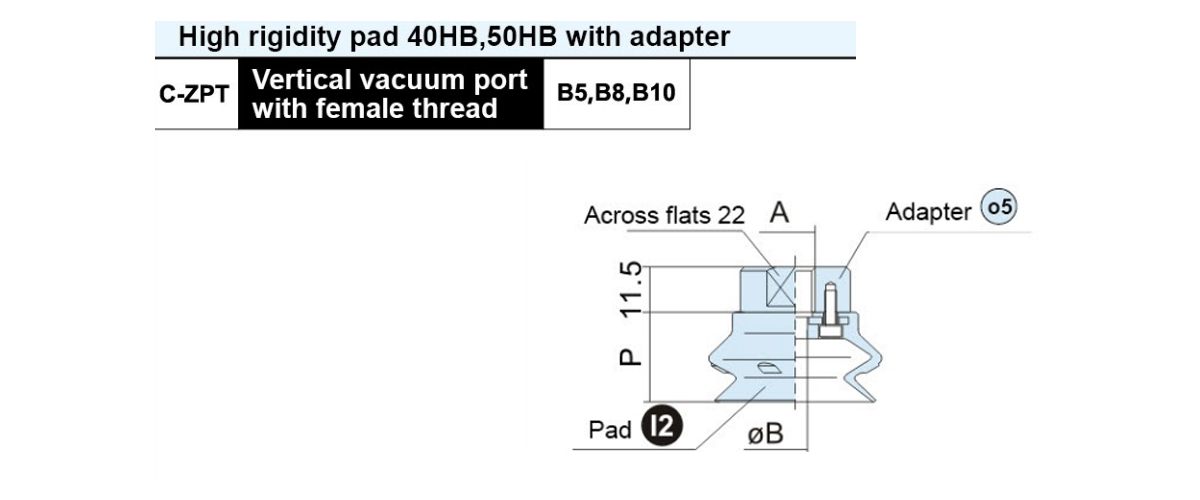

    Model A ØB Adaptor Model
    C-ZPT ○ H□- B5 M5×0.8 4.2 ZPT1-B5
    C-ZPT ○ H□- B8 M8×1.25 5 ZPT1-B8
    C-ZPT ○ H□- B10 M10×1.5 ZPT1-B10
    ○  Pad  diameter  symbol:40,50           □  Pad  material:NBR(N)Silicone  rubber(S)

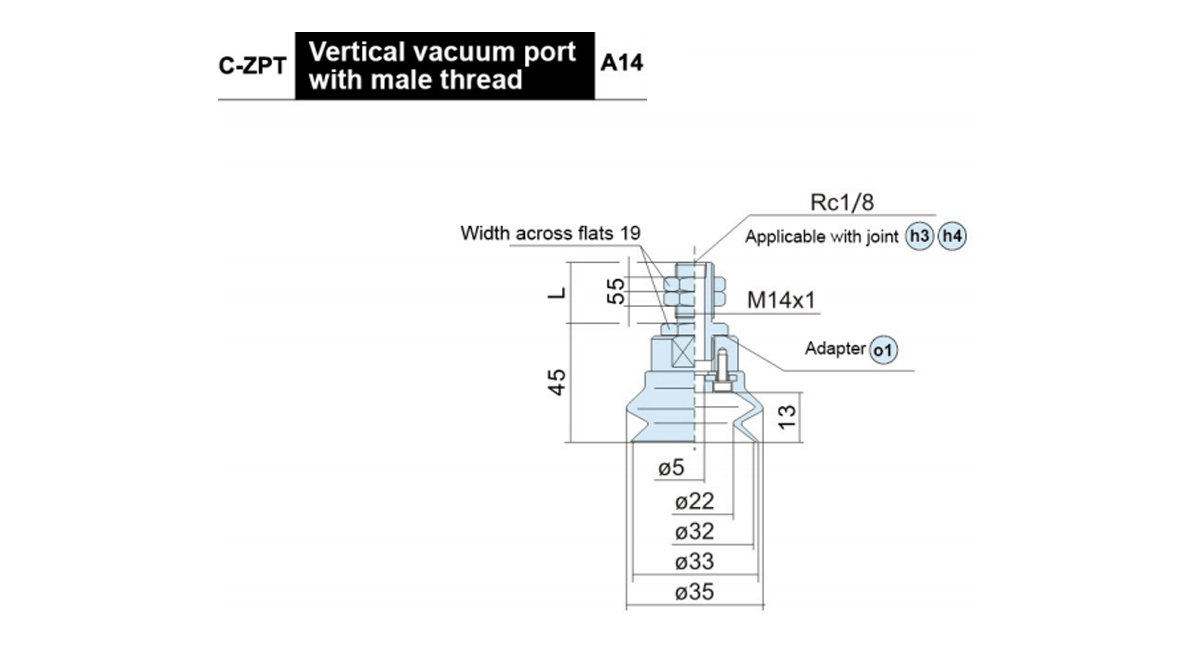

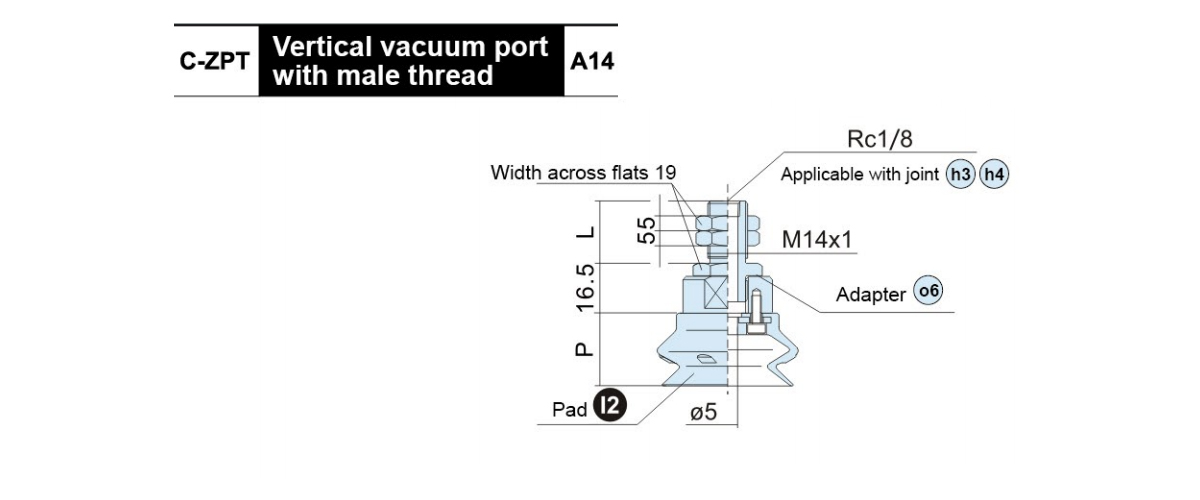

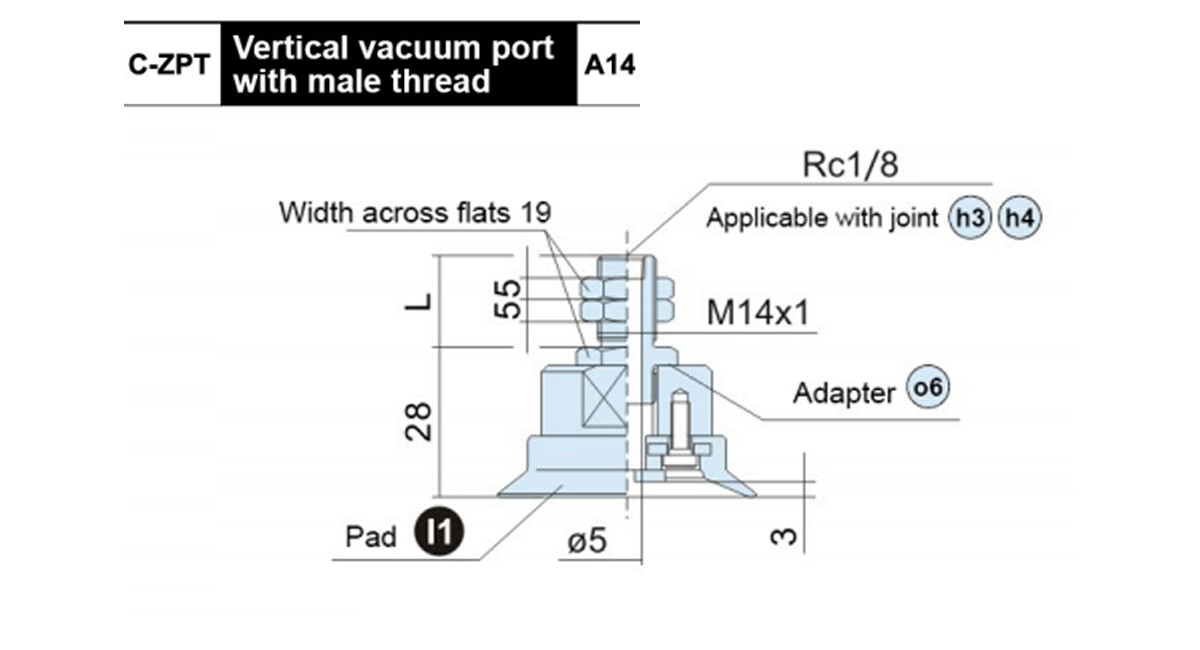

    Model L Adaptor Model
    C-ZPT ○ H□ -A14 25 ZPT1-A14
    C-ZPT ○ H□- A14-3 40 ZPT1-A14-3
    ○ Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)

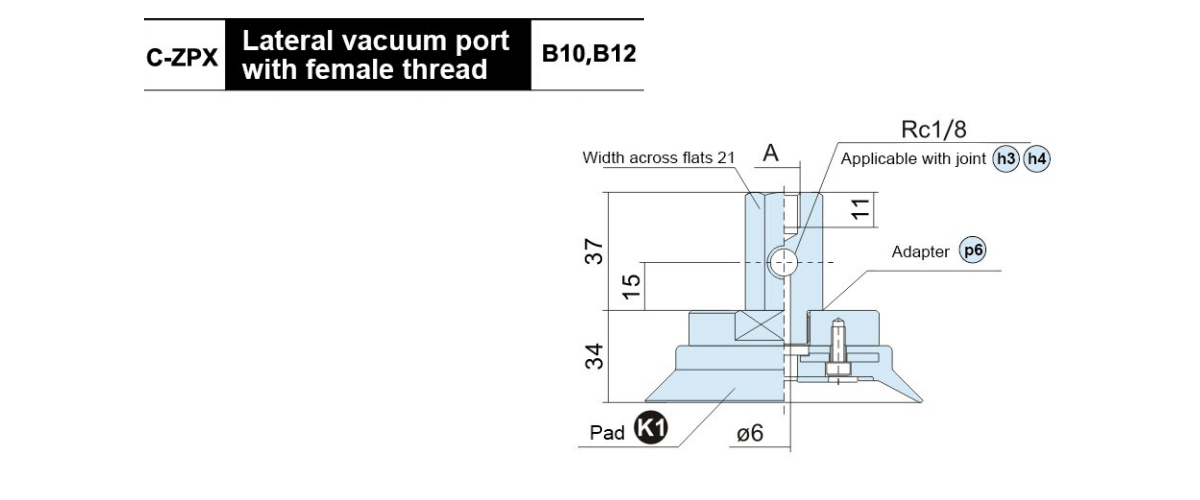

    Model A Adaptor Model
    C-ZPX ○ H □- B8 M8×1.25 ZPX1-B01-B8
    C-ZPX ○ H □- B10 M10×1.5 ZPX1-B01-B10
    C-ZPXH □- B12 M12×1.75 ZPX1-B01-B12
    ○Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)

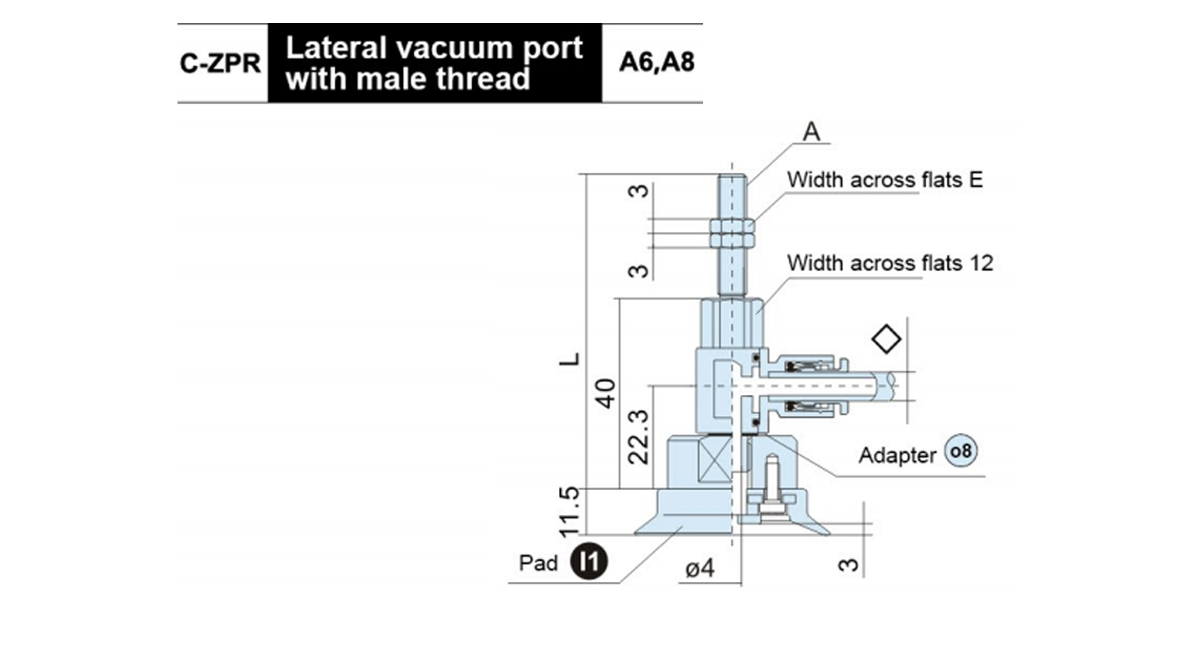

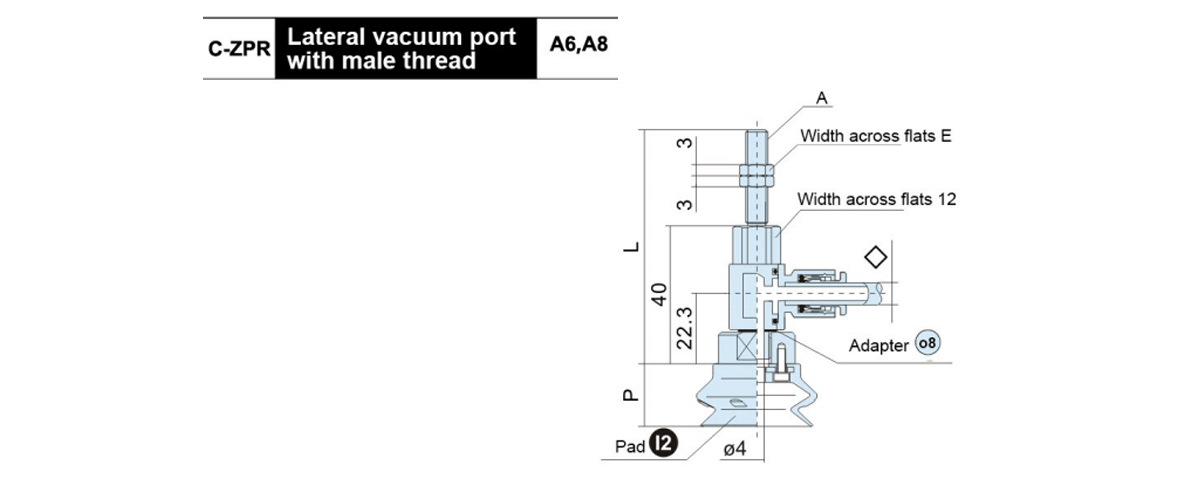

    Model A E L Adaptor Model
    C-ZPR ○ H □-◇ -A6 M6×1.0 8 66 ZPR1H -◇-A6
    C-ZPR ○ H □-◇ -A8 M8×1.0 12 56 ZPR1H -◇-A8
    ○Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)
    Vacuum inlet connection:06,08

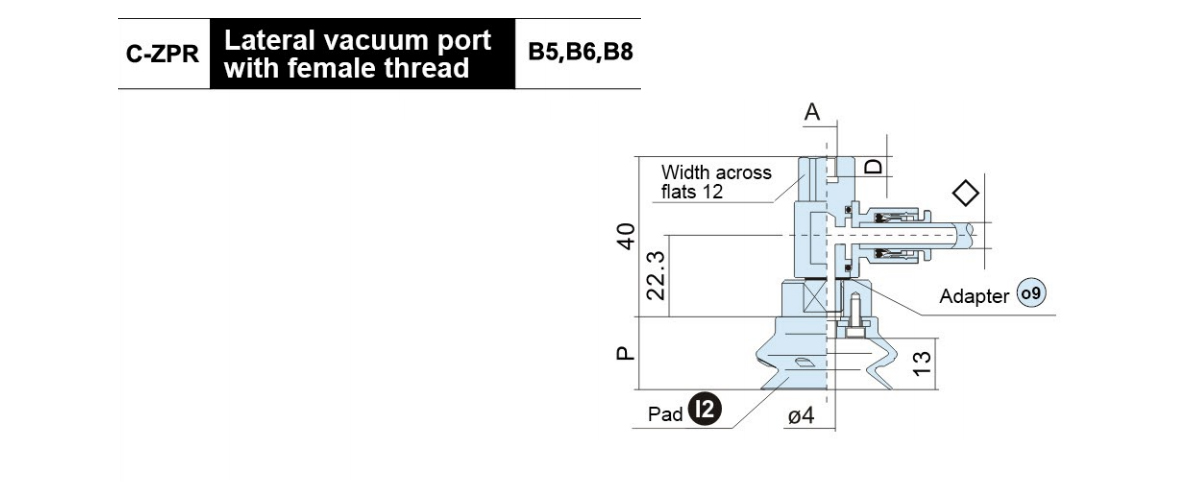

    Model A D Adaptor Model
    C-ZPR ○ H□-◇- B6 M6×1.0 6 ZPR1H -◇-B6
    C-ZPR ○ H□-◇ -B8 M8×1.25 8 ZPR1H -◇-B8
    ○Pad diameter symbol:40,50      □ Pad material:NBR(N)Silicone rubber(S)
    ◇Vacuum inlet connection:06,08

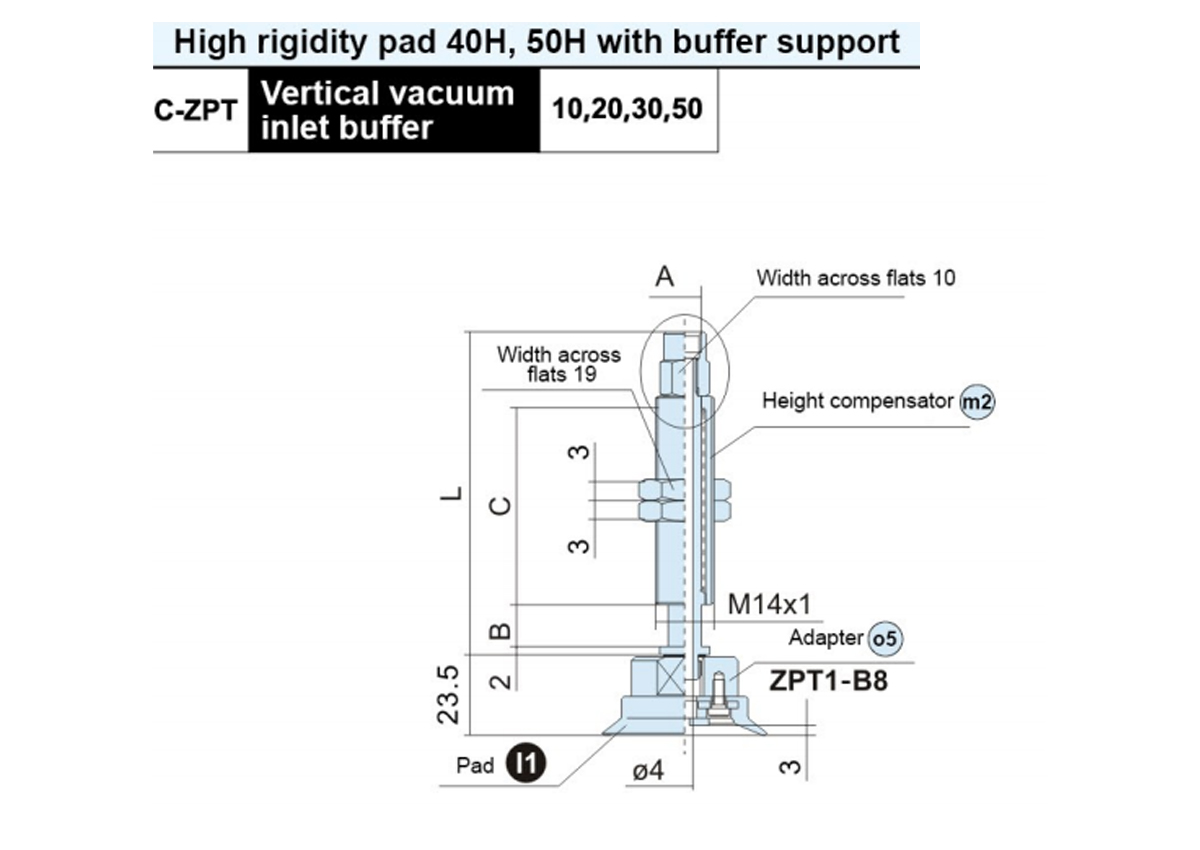

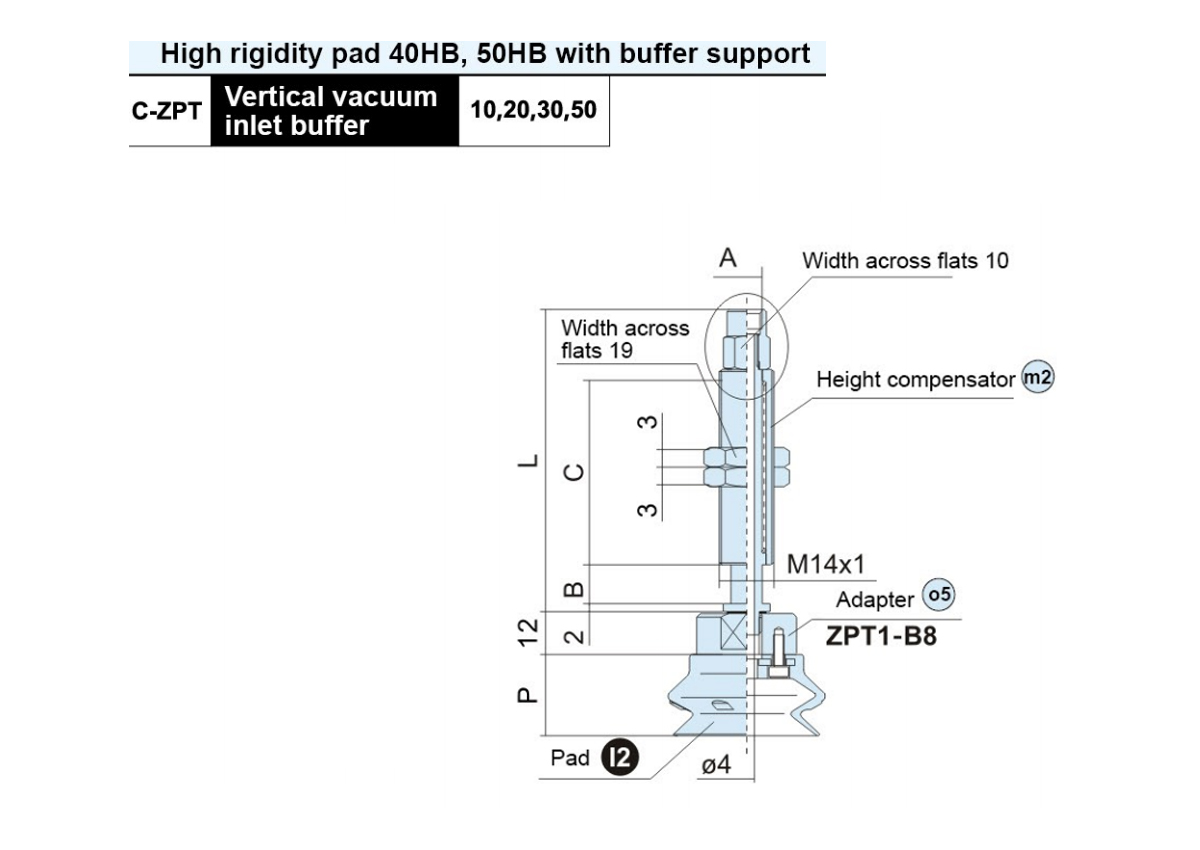

    Model A B C L m2 O5
    Buffer Support Model
    C-ZPT ○ H□● 10-B5-A14 M5×0.8 10 50 77 ZPT1-●10-B5-A14
    C-ZPT ○ H□● 20-B5-A14 20 81 ZPT1-●20-B5-A14
    C-ZPT ○ H□● 30-B5-A14 30 91 ZPT1-●30-B5-A14
    C-ZPT ○ H□● 50-B5-A14 50 75 136 ZPT1-●50-B5-A14
    C-ZPT ○ H□● 10-B01-A14 Rc1/8 10 50 78.5 ZPT1-●10-B01-A14
    C-ZPT ○ H□● 20-B01-A14 20 84 ZPT1-●20-B01-A14
    C-ZPT ○H□● 30-B01-A14 30 94 ZPT1-●30-B01-A14
    C-ZPT ○ H □● 50-B01-A14 50 75 139 ZPT1-●50-B01-A14
    ○Pad  diameter  symbol:40,50       □Pad  material:NBR(N)S,Silicone rubber(S)
    ● Height   compensator   type:Rotative(J),Unable   to   rotate(K)

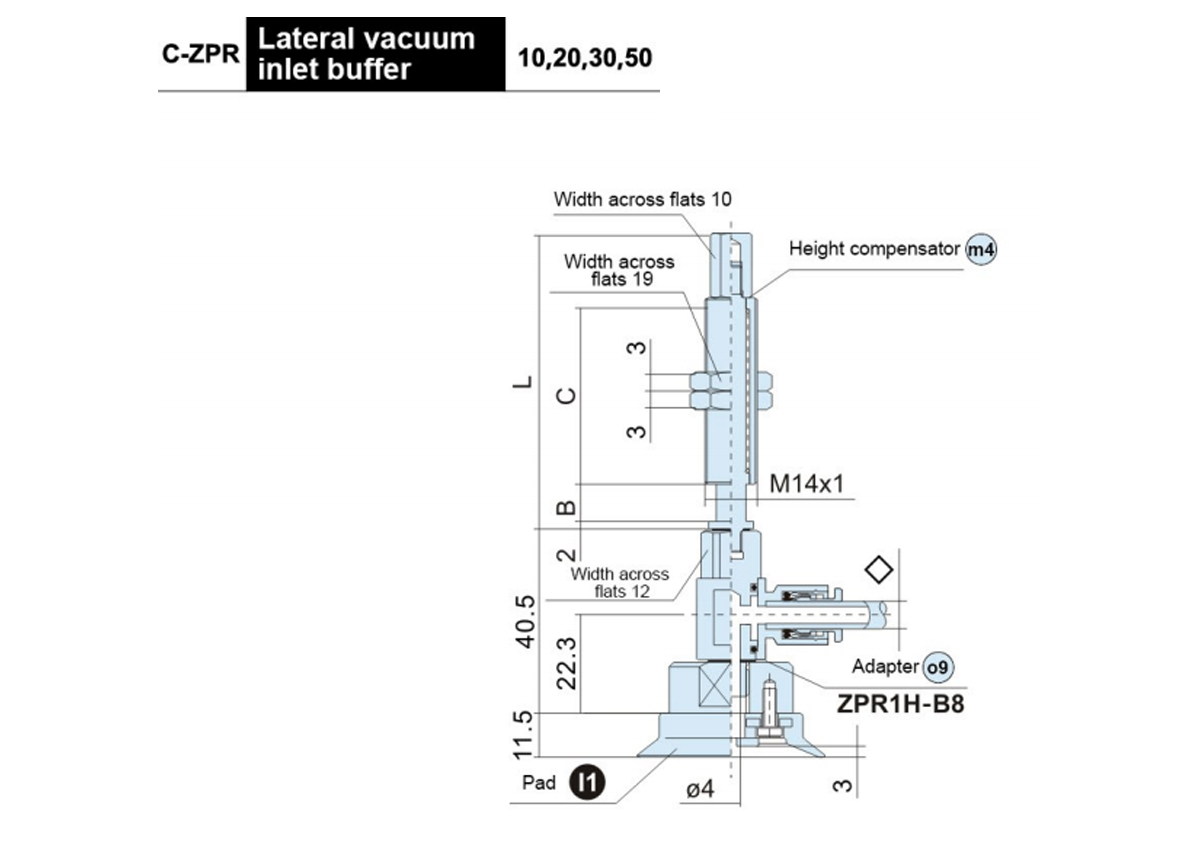

    Model B C L m4 O9
    Buffer Support Model
    C-ZPR ○ H□● 10 -◇- A14 10 50 80 ZPR1 -●10-◇ -A14
    C-ZPR ○ H□● 20 -◇ -A14 20 77 ZPR1-●20-◇-A14
    C-ZPR ○ H□● 30- ◇ -A14 30 87 ZPR1-●30-◇-A14
    C-ZPR ○ H □● 50 -◇ -A14 50 75 132 ZPR1-●50-◇-A14
    ○Pad diameter symbol:40,50                   □ Pad material:NBR(N)S,Silicone rubber(S)
    ◇ Vacuum inlet connection:06,08
    ●Height compensator type:Rotative(J),Unable to rotate(K)

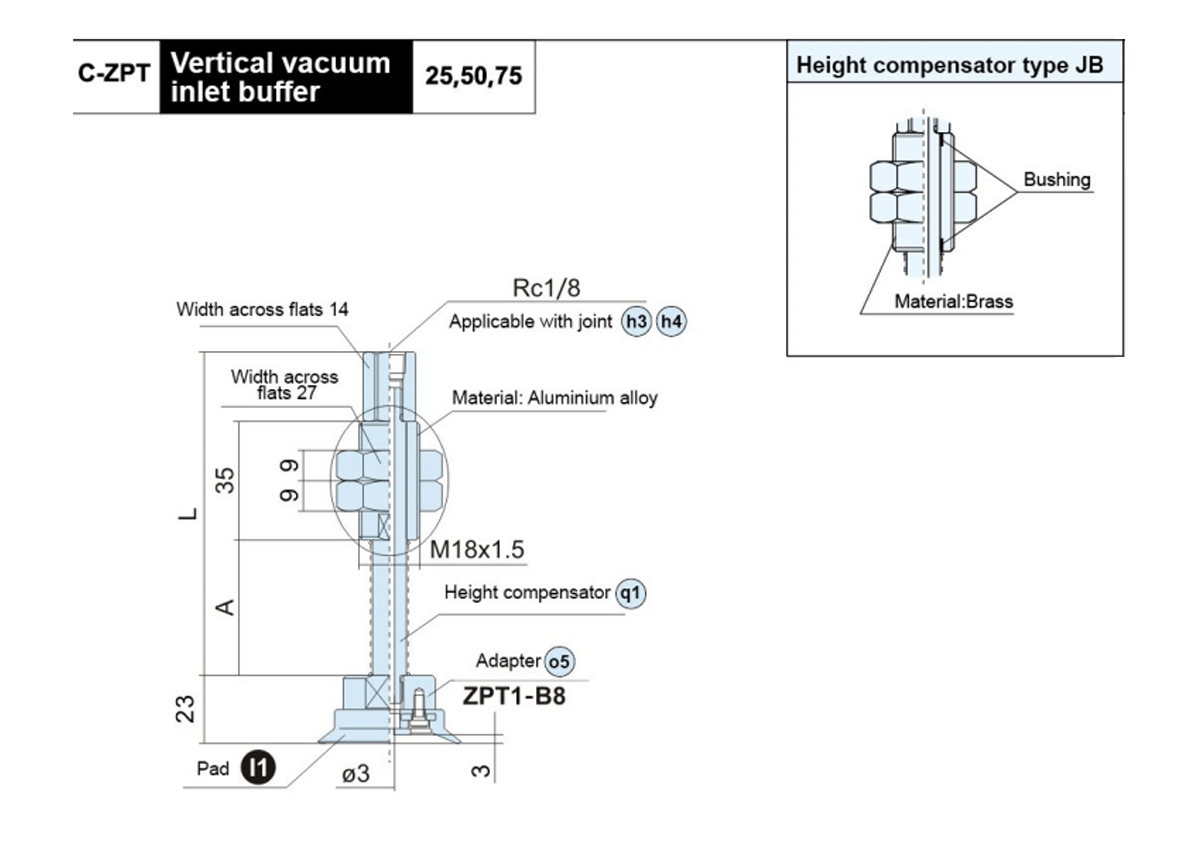

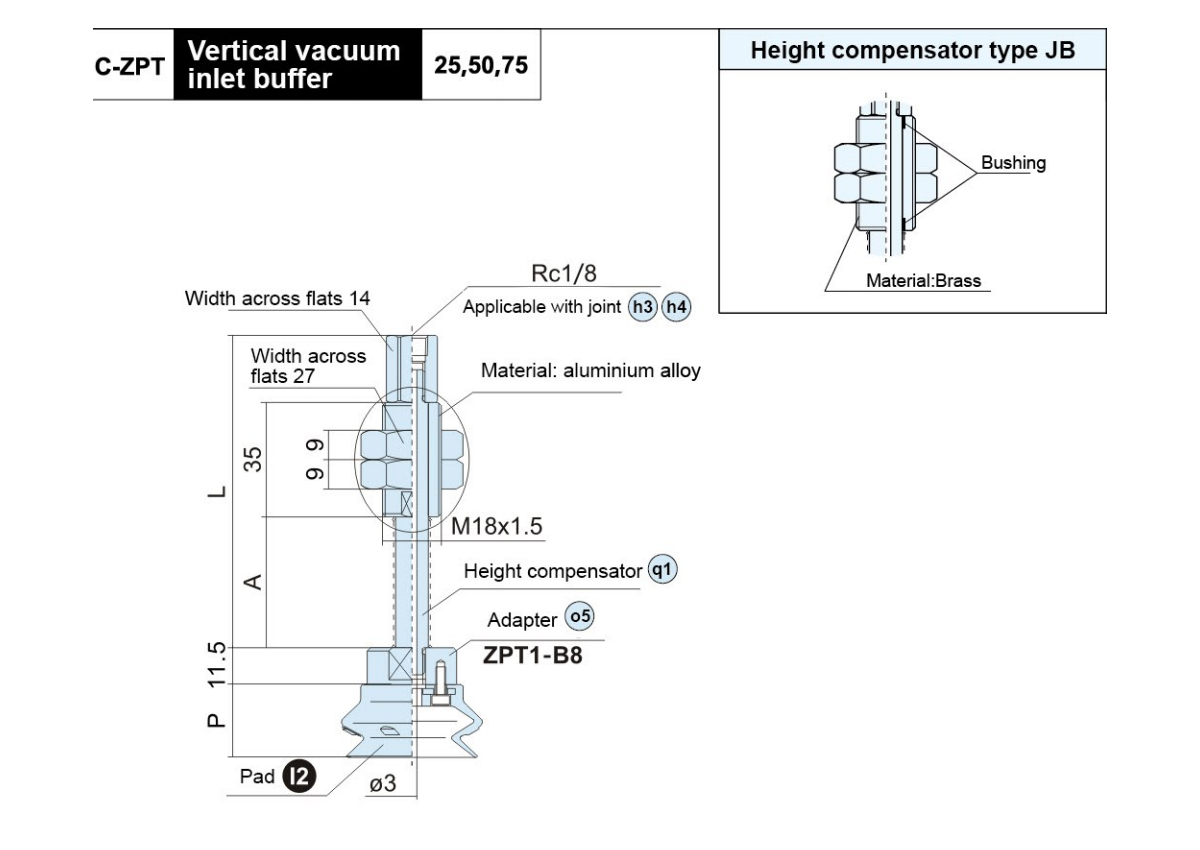

    Model A L q1 O5
    Buffer Support Model
    C-ZPT ○ H□● 25-B01-A18 40 95.5 ZPB1 ●25-B01-A18
    C-ZPT ○ H□● 50-B01-A18 75 130.5 ZPB1 ●50-B01-A18
    C-ZPT ○ H□● 75-B01-A18 111 166.5 ZPB1 ●75-B01-A18
    ○Pad diameter symbol:40,50            □ Pad material:NBR(N)S,Silicone rubber(S)
    Height compensator type:Aluminium alloy(J)
    Brass(JB)

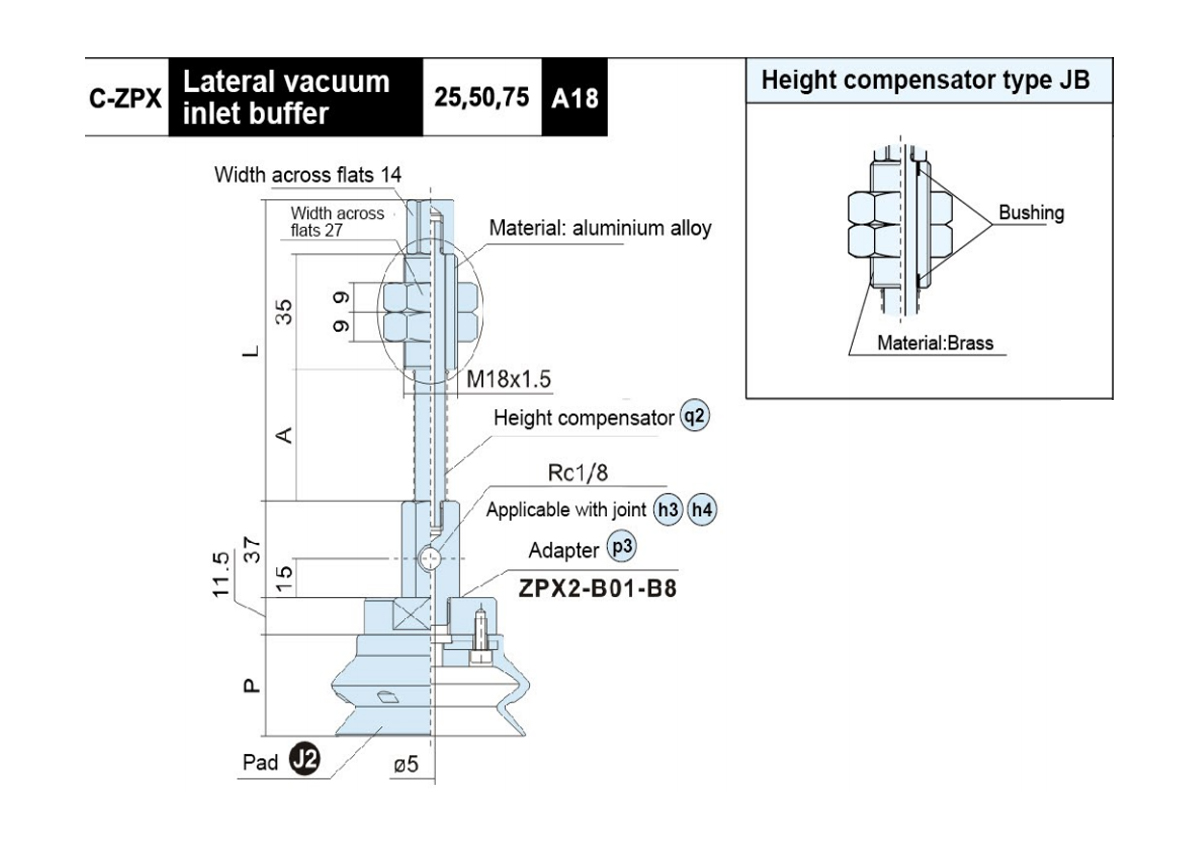

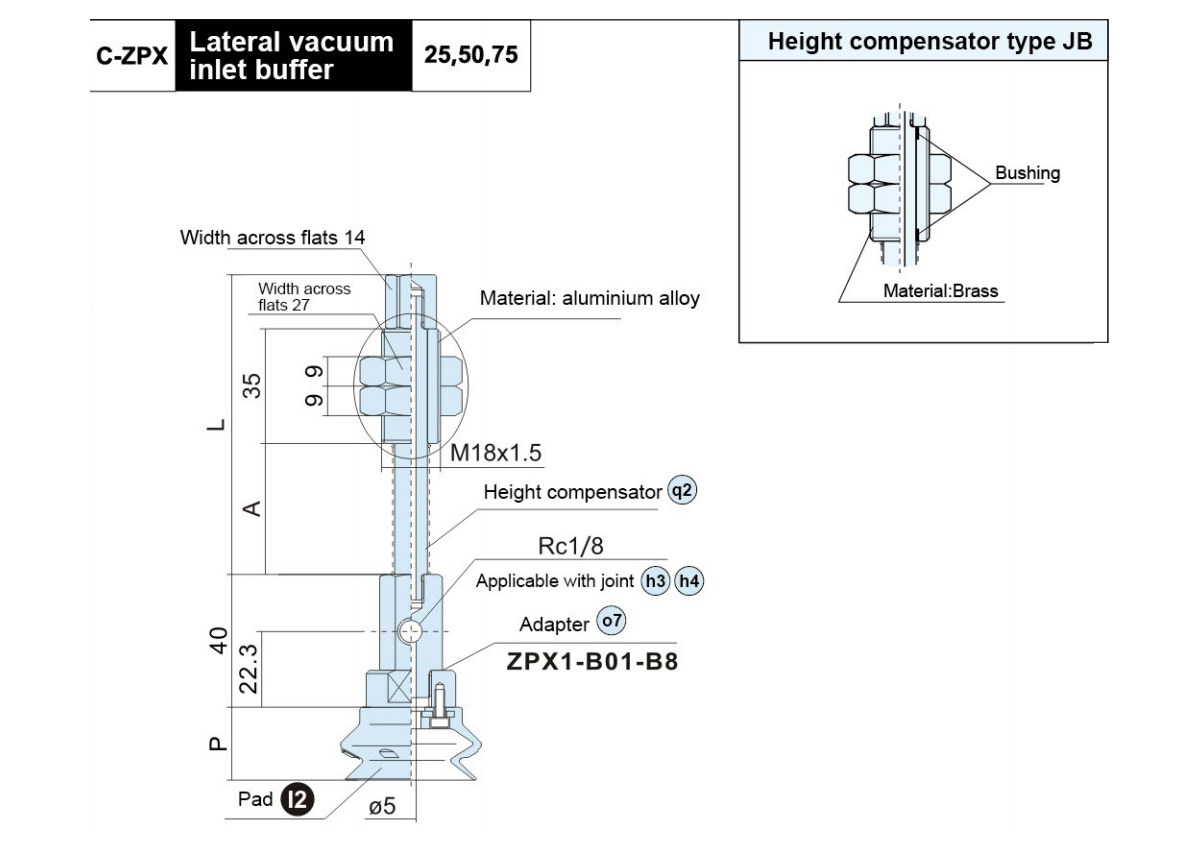

    Model A L q2 O7
    Buffer Support Model
    C-ZPX ○ H□● 25-B01-A18 40 91 ZPX1 ●25-B01-A18
    C-ZPX ○ H□● 50-B01-A18 75 126 ZPX1 ●50-B01-A18
    C-ZPX ○ H □● 75-B01-A18 111 162 ZPX1 ●75-B01-A18
    ○Pad diameter symbol:40,50            □ Pad material:NBR(N)S,Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J)
    Brass(JB)

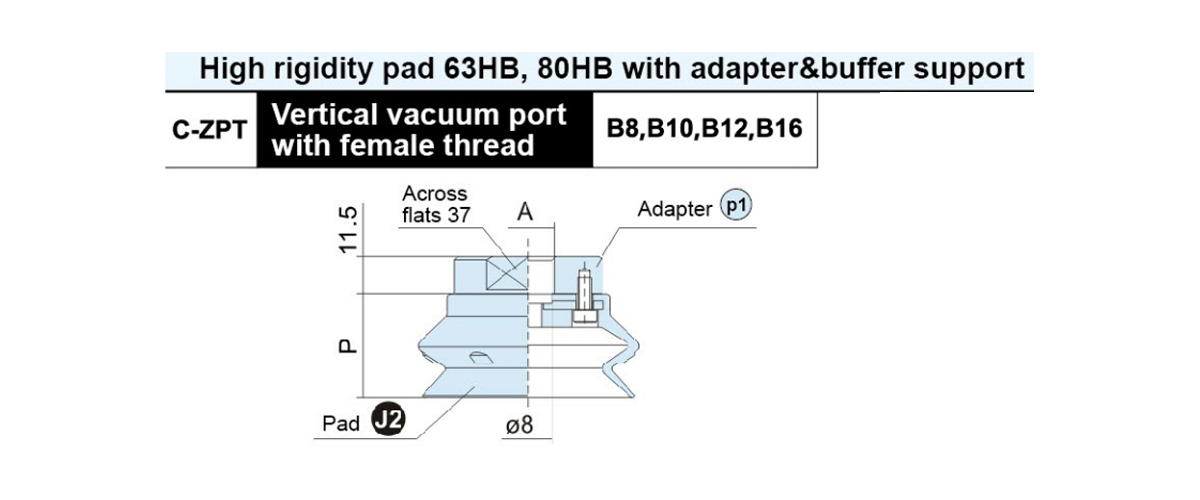

    Model A Pad
    Diameter     		P Adaptor
    Model
    63 80
    C-ZPT ○ H□-B8 M8×1.25 14.5 16.5 ZPT2-B8
    C-ZPT ○ H□-B10 M10×1.5 ZPT2-B10
    C-ZPT○H□-B12 M12×1.75 ZPT2-B12
    C-ZPT ○ H□-B16 M16×1.5 ZPT2-B16
    ○ Pad  diameter symbol:63,80
    □Pad    material:NBR(N),Silicone rubber(S)

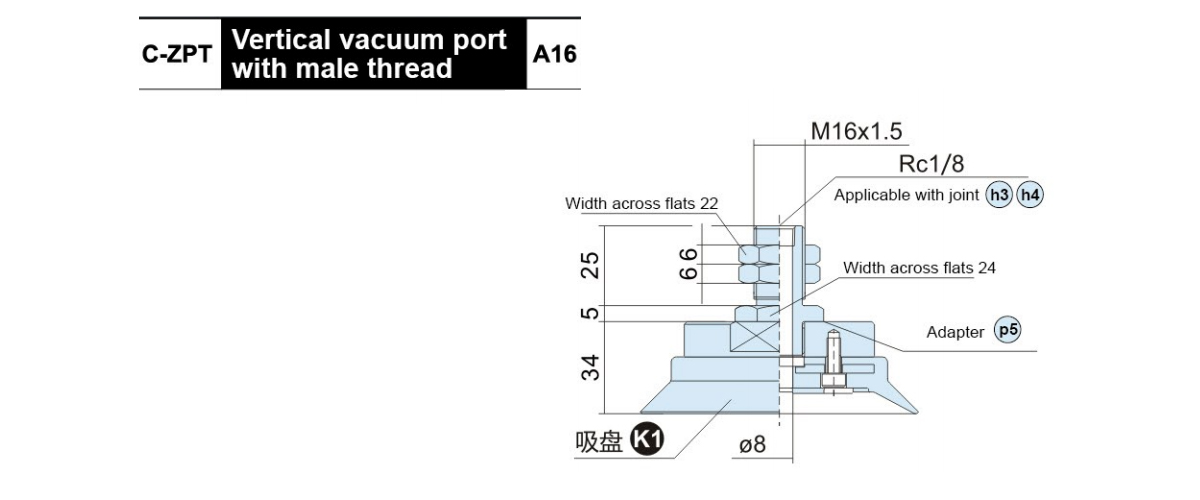

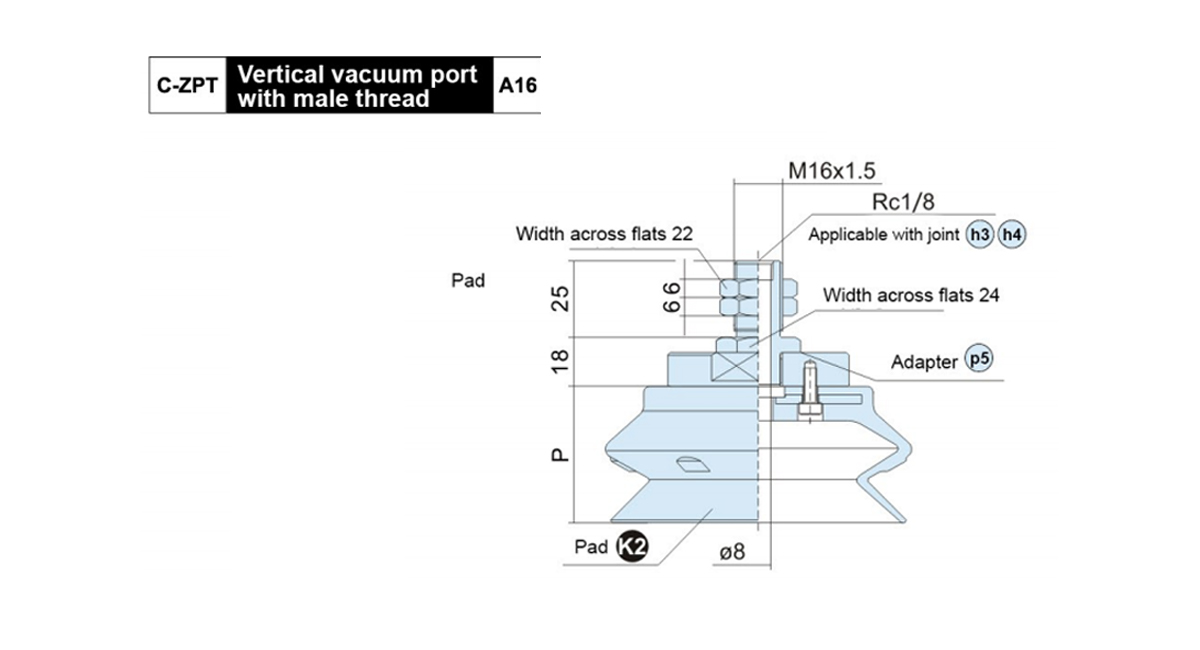

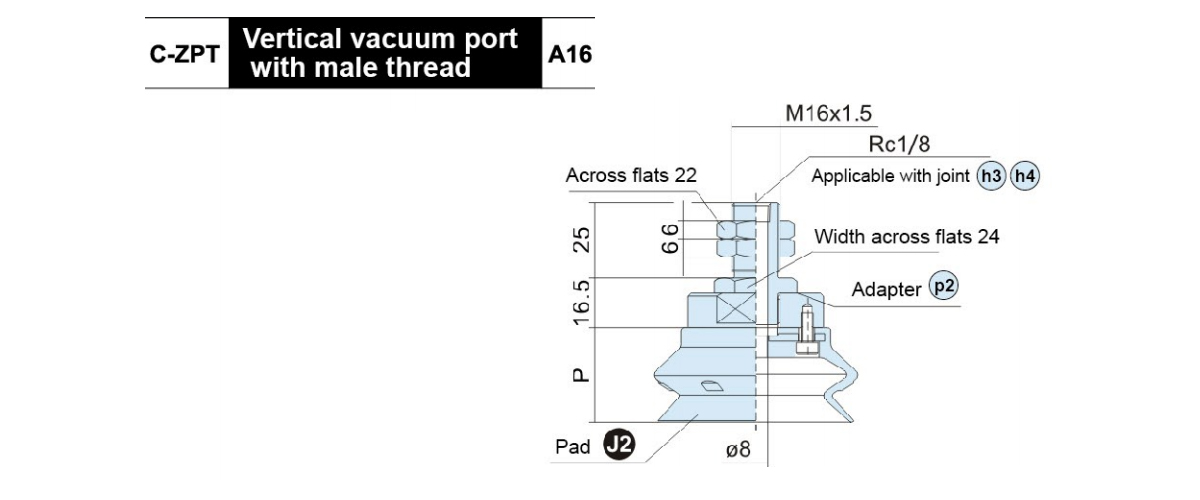

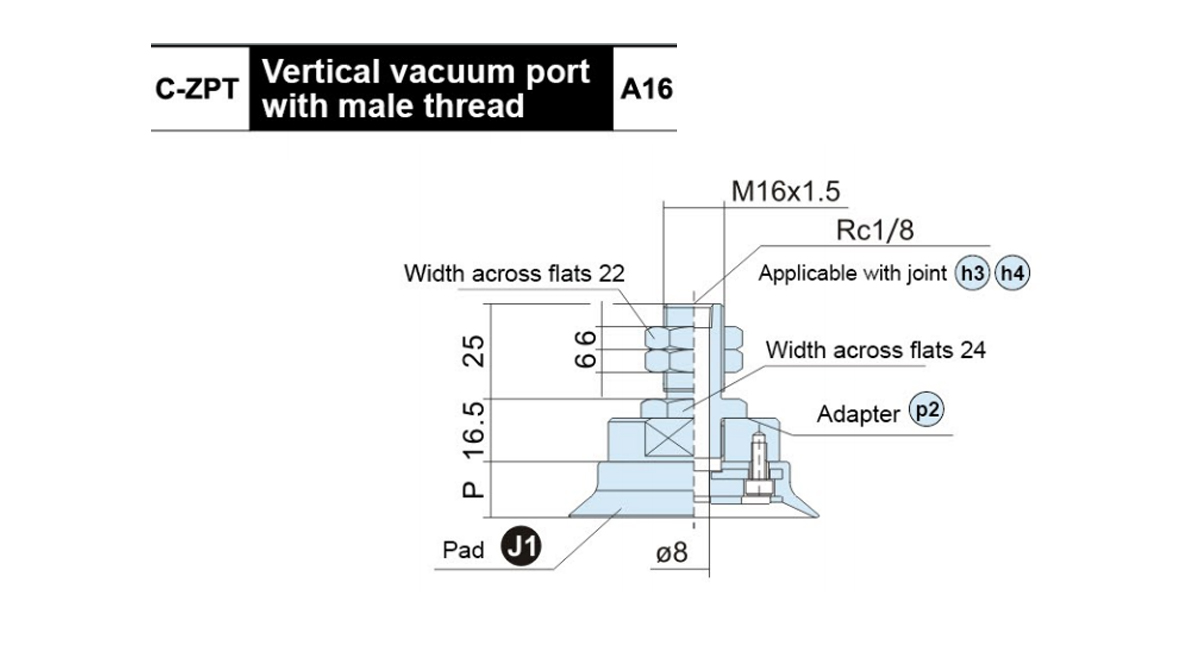

    Model P Adaptor Model
    C-ZPT63H □- A16 14.5 ZPT2-A16
    C-ZPT80H □-A16 16.5
    □ Pad material:NBR(N),Silicone rubber(S)

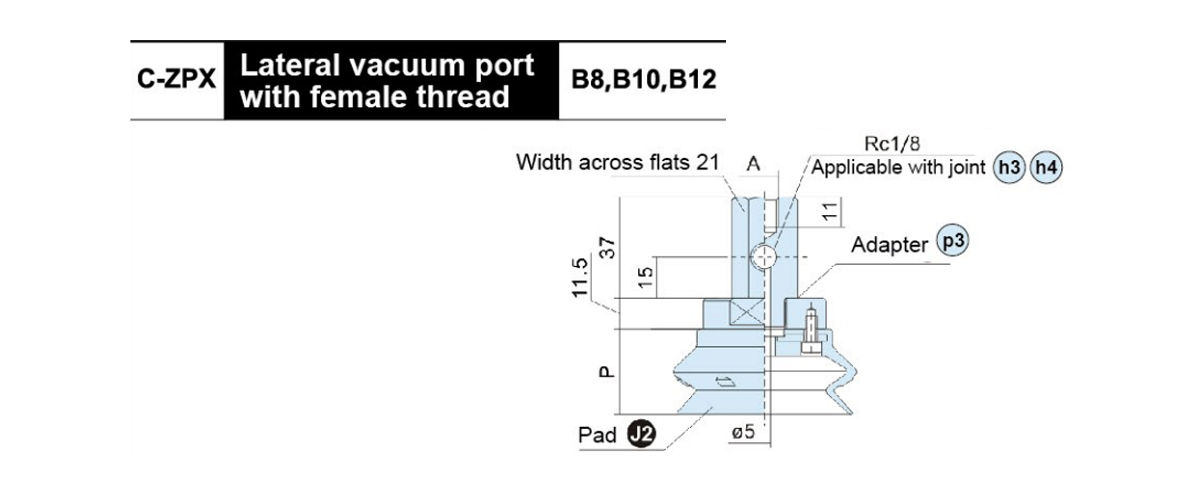

    Model A Pad Diameter P
    63 80
    C-ZPX ○ H□- B01-B8 M8×1.25 14.5 16.5
    C-ZPX ○ H□- B01-B10 M10×1.5
    C-ZPX ○ H □- B01-B12 M12×1.75
    ○ Pad diameter symbol:63,80
    □ Pad material:NBR(N),Silicone rubber(S)

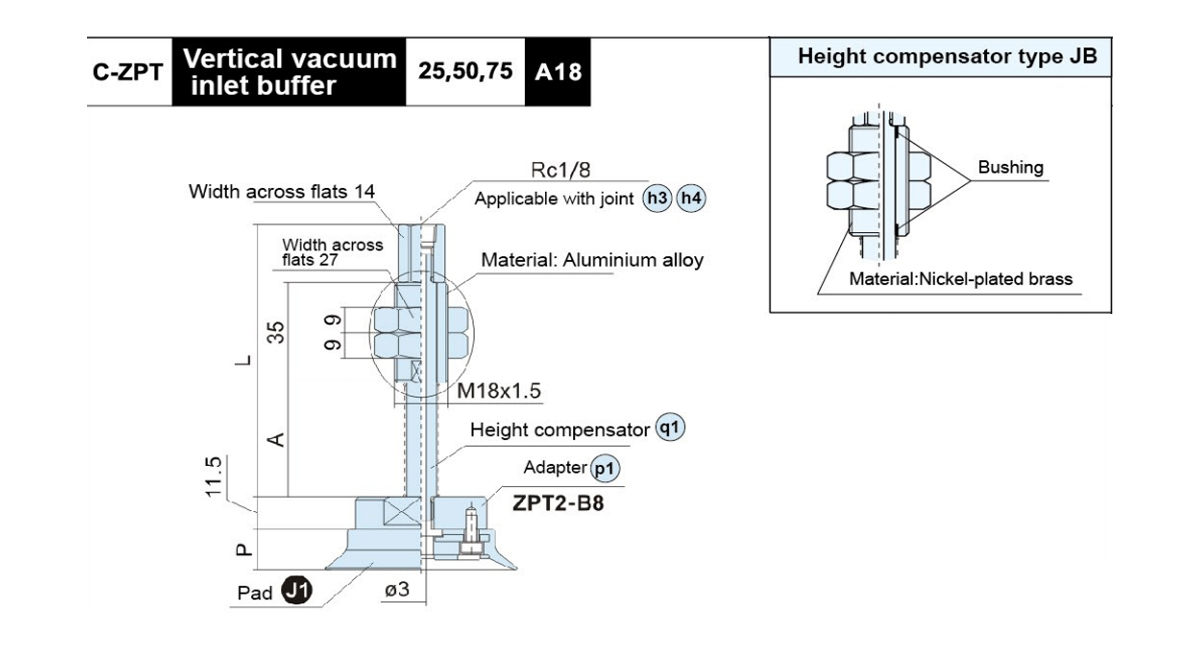

    Model A L Pad Diameter P q1 P1
    Buffer Support Model
    63 80

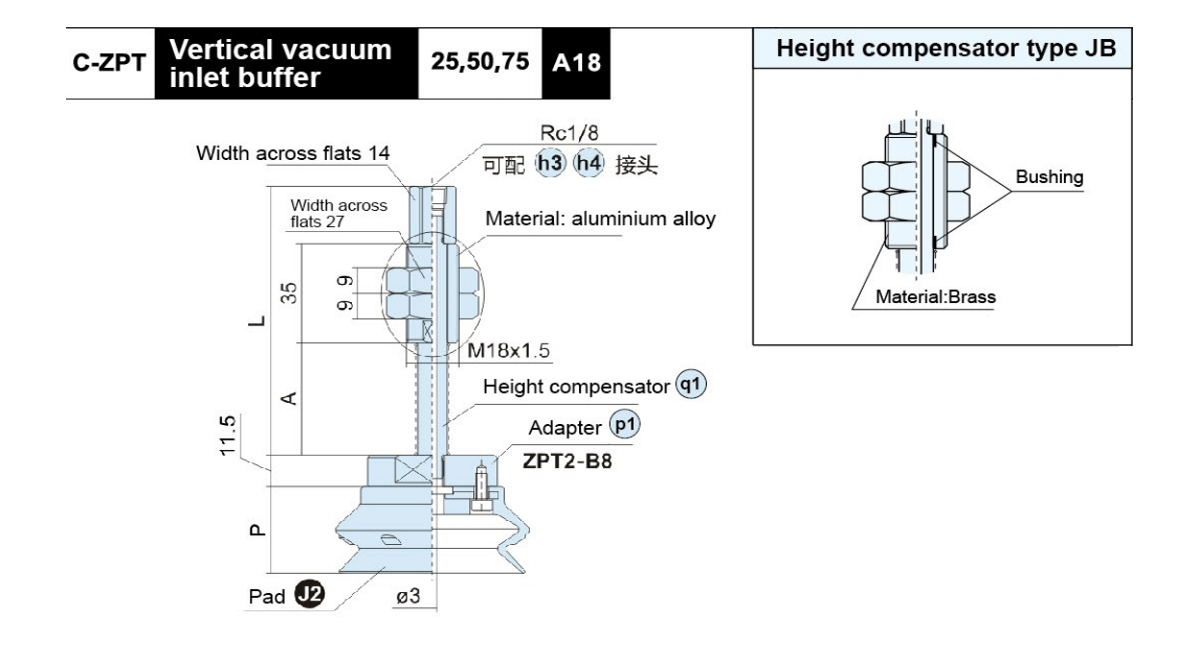

    C-ZPT ○ H□● 25-B01-A18 40 95.5 14.5 16.5 ZPB2 ● 25-B01-A18
    C-ZPT ○ H□● 50-B01-A18 75 130.5 ZPB2 ●50-B01-A18
    C-ZPT ○ H□● 75-B01-A18 111 166.5 ZPB2 ● 75-B01-A18
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

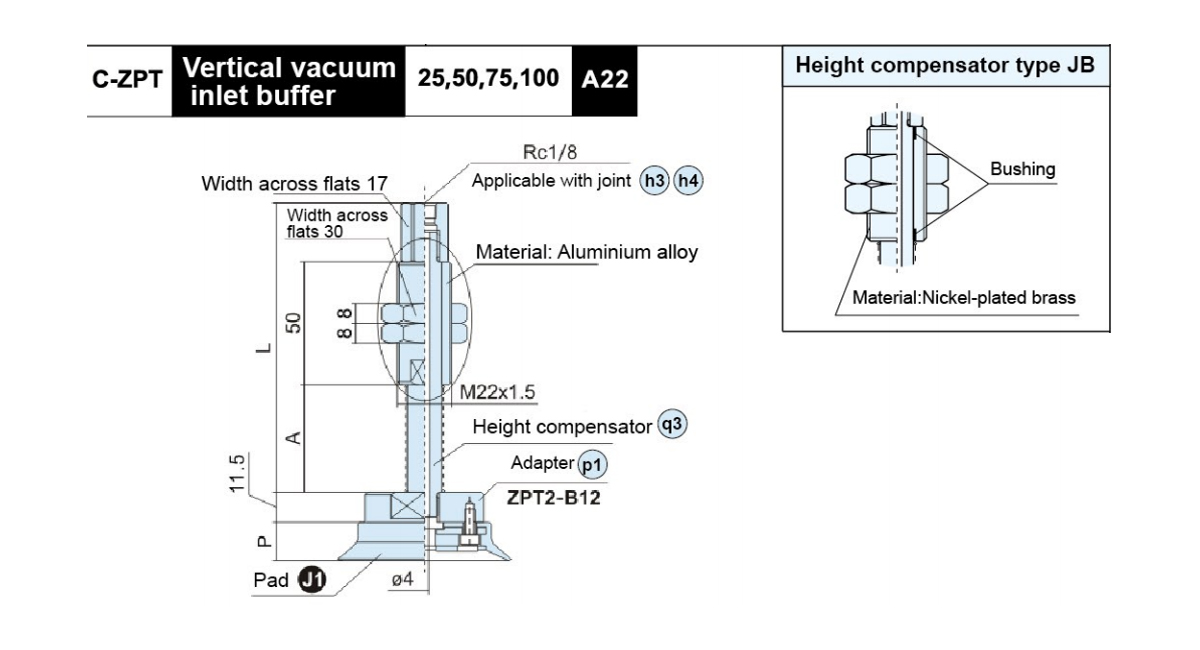

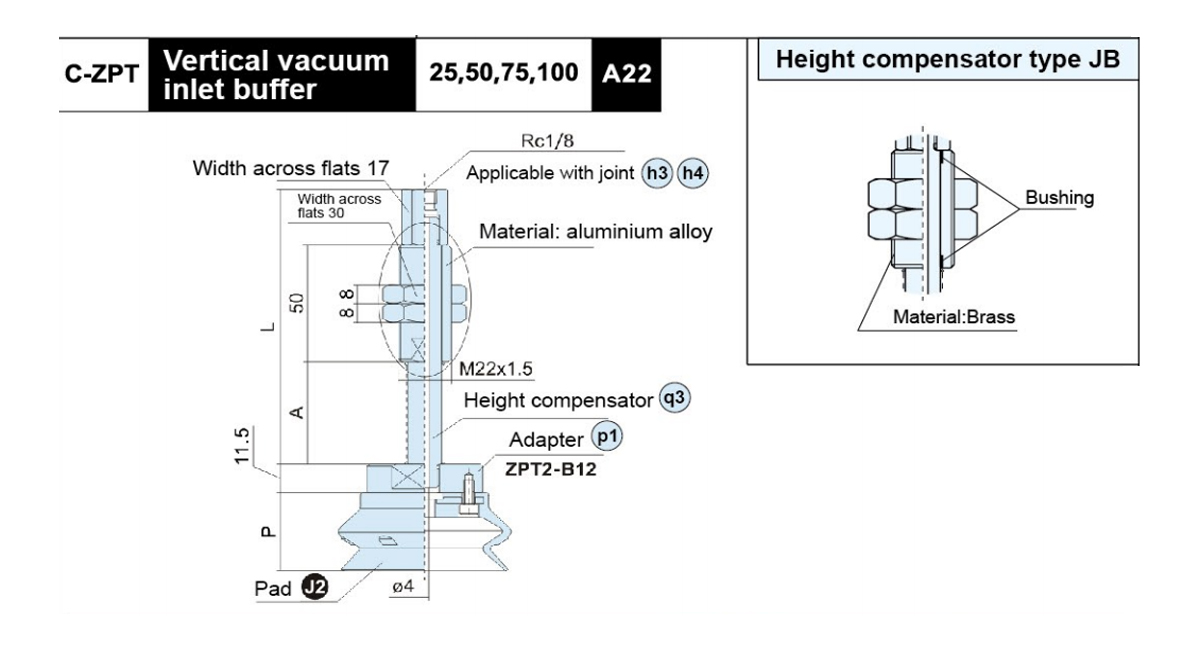

    Model A L Pad Diameter P q3 p1
    Buffer Support Model
    63 80
    C-ZPT ○ H□● 25-B01-A22 44 118 14.5 16.5 ZPB2 ●25-B01-A22
    C-ZPT ○ H□● 50-B01-A22 80 154 ZPB2●50-B01-A22
    C-ZPT ○ H□● 75-B01-A22 120 194 ZPB2●75-B01-A22
    C-ZPT ○ H□● 100-B01-A22 155 229 ZPB2 ●100-B01-A22
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

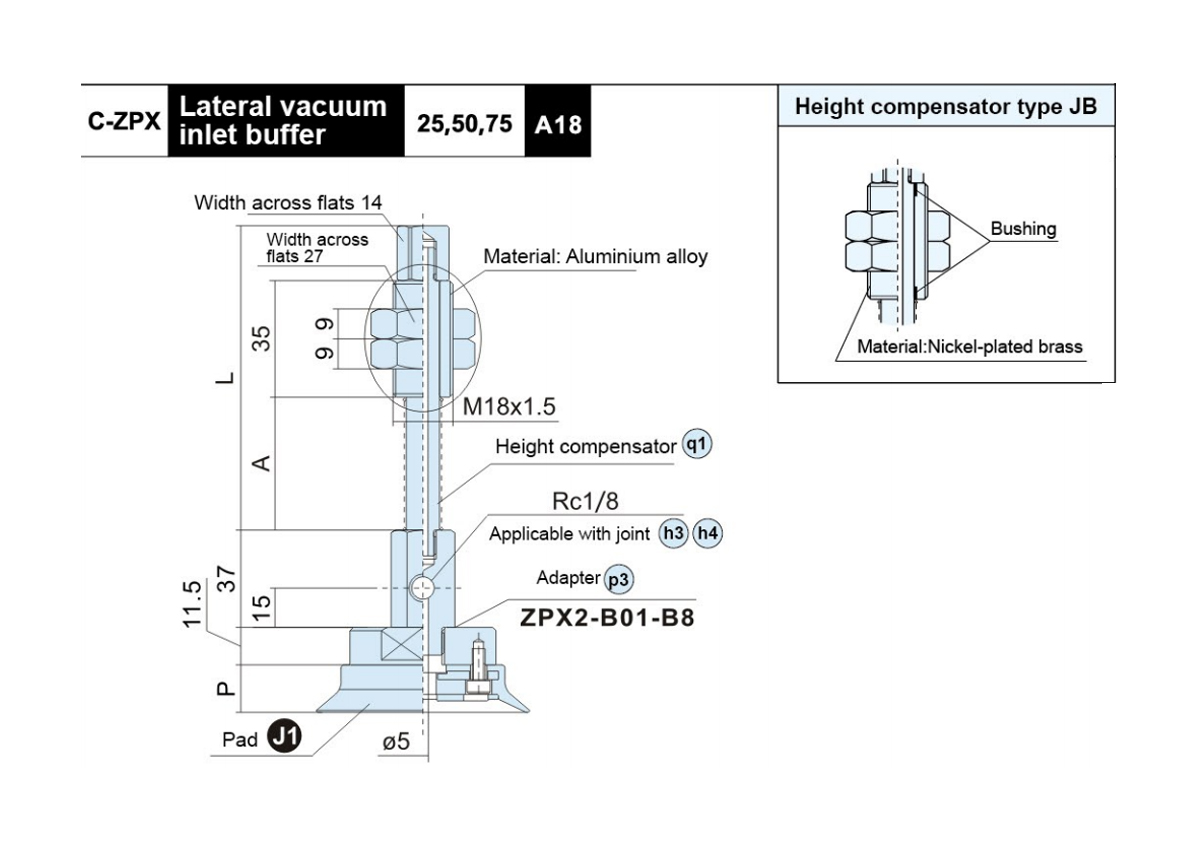

    Model A L Pad Diameter P q2 p3
    Buffer Support Model
    63 80
    C-ZPX ○ H □● 25-B01-A18 40 95.5 14.5 16.5 ZPX2 ●25-B01-A18
    C-ZPX ○ H □● 50-B01-A18 75 130.5 ZPX2 ●50-B01-A18
    C-ZPX ○ H □● 75-B01-A18 111 166.5 ZPX2 ●75-B01-A18
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

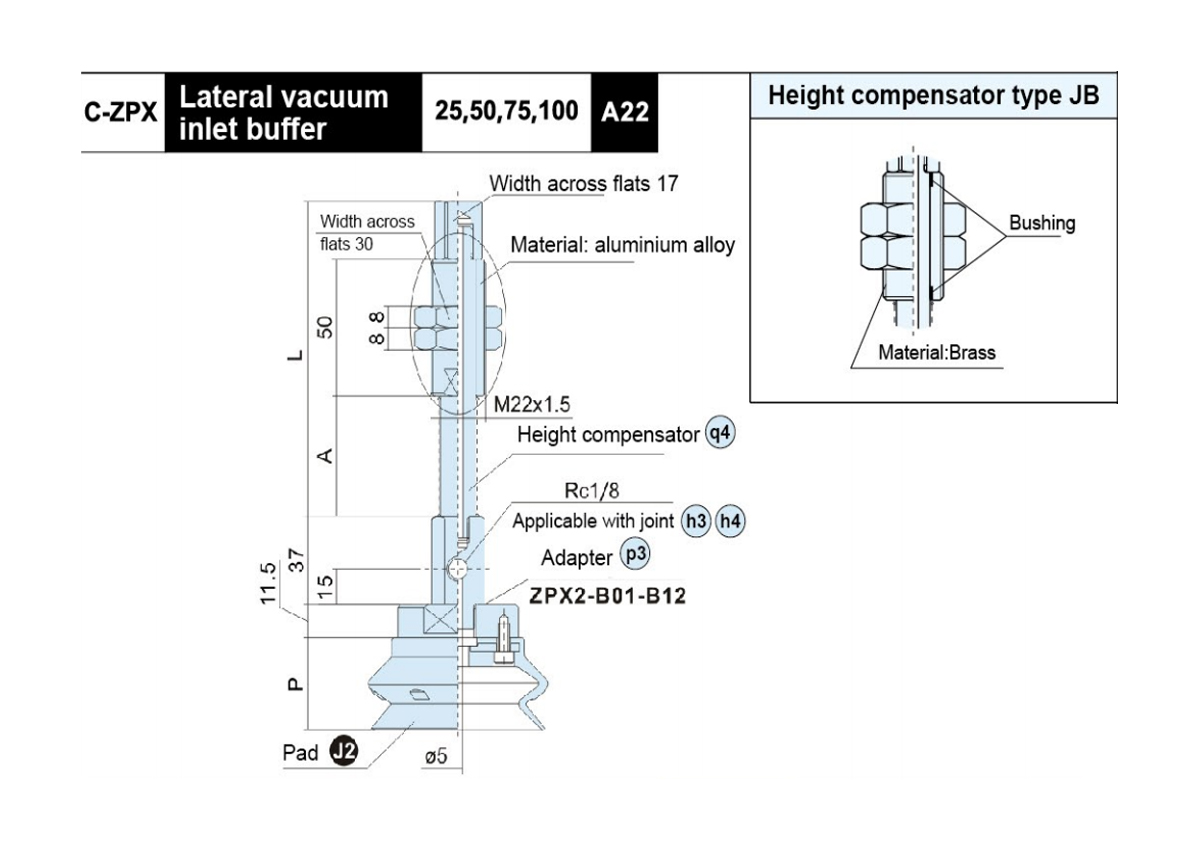

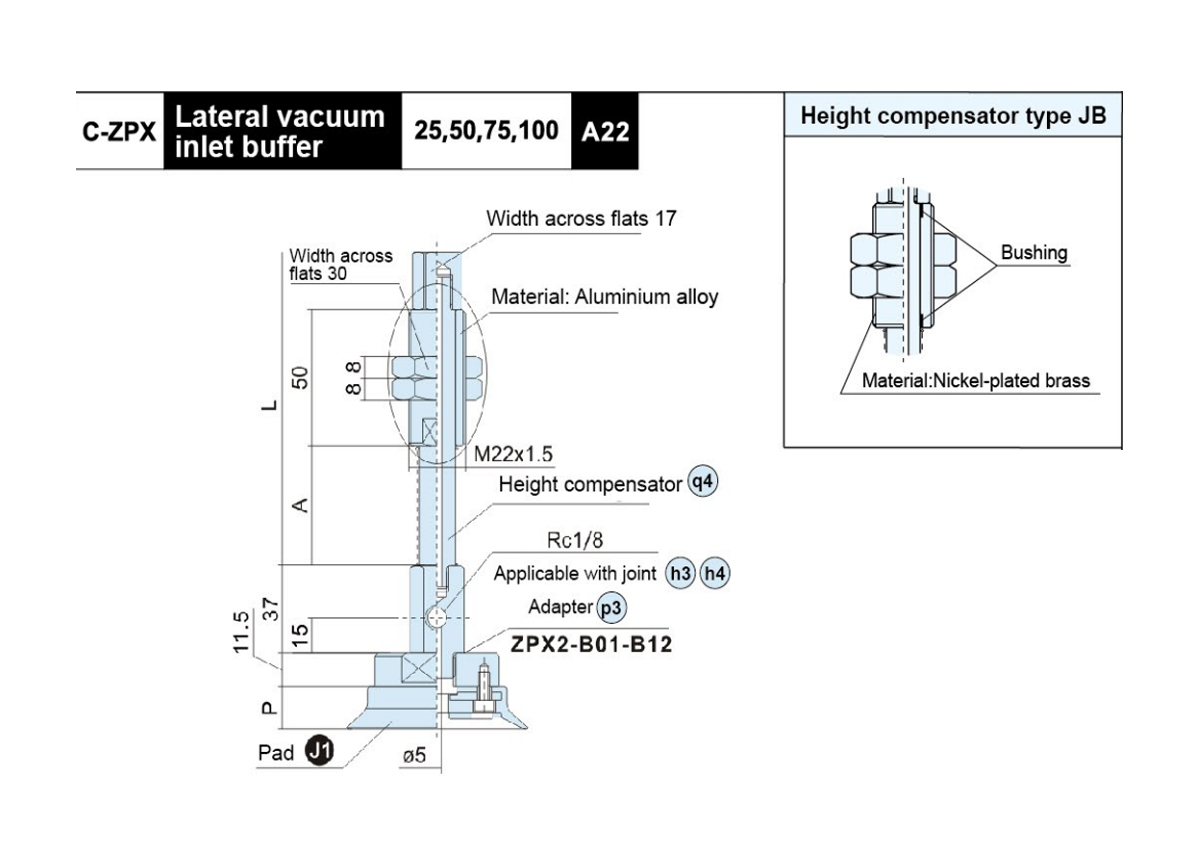

    Model A L Pad Diameter          P q4 p3
    Buffer Support Model
    63 80
    C-ZPX ○ H □● 25-B01-A22 44 118 14.5 16.5 ZPX2●25-B01-A22
    C-ZPX ○ H □● 50-B01-A22 80 154 ZPX2●50-B01-A22
    C-ZPX ○ H □● 75-B01-A22 120 194 ZPX2●75-B01-A22
    C-ZPX ○ H □● 100-B01-A22 155 229 ZPX2●100-B01-A22
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

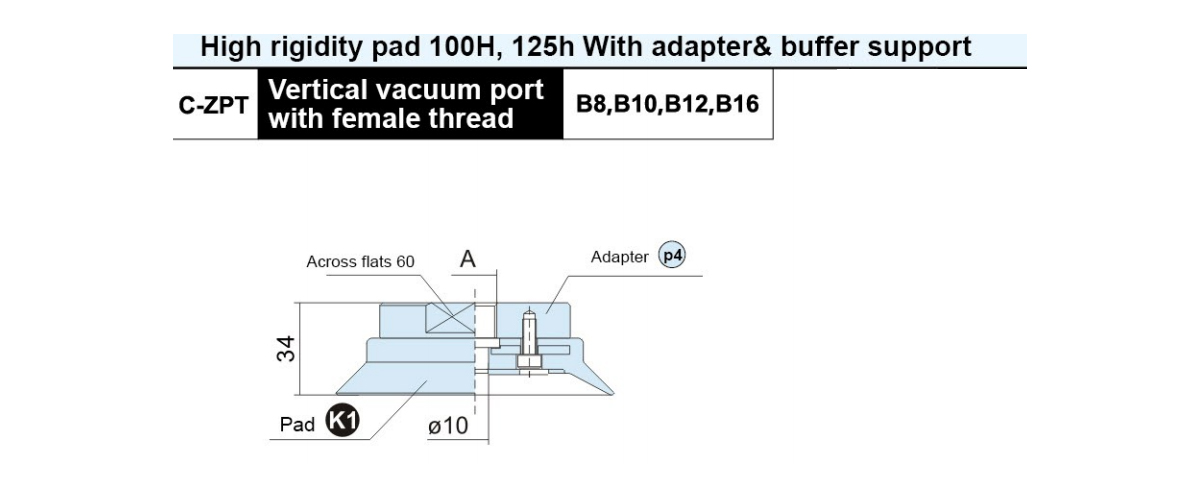

    Model A Adaptor Model

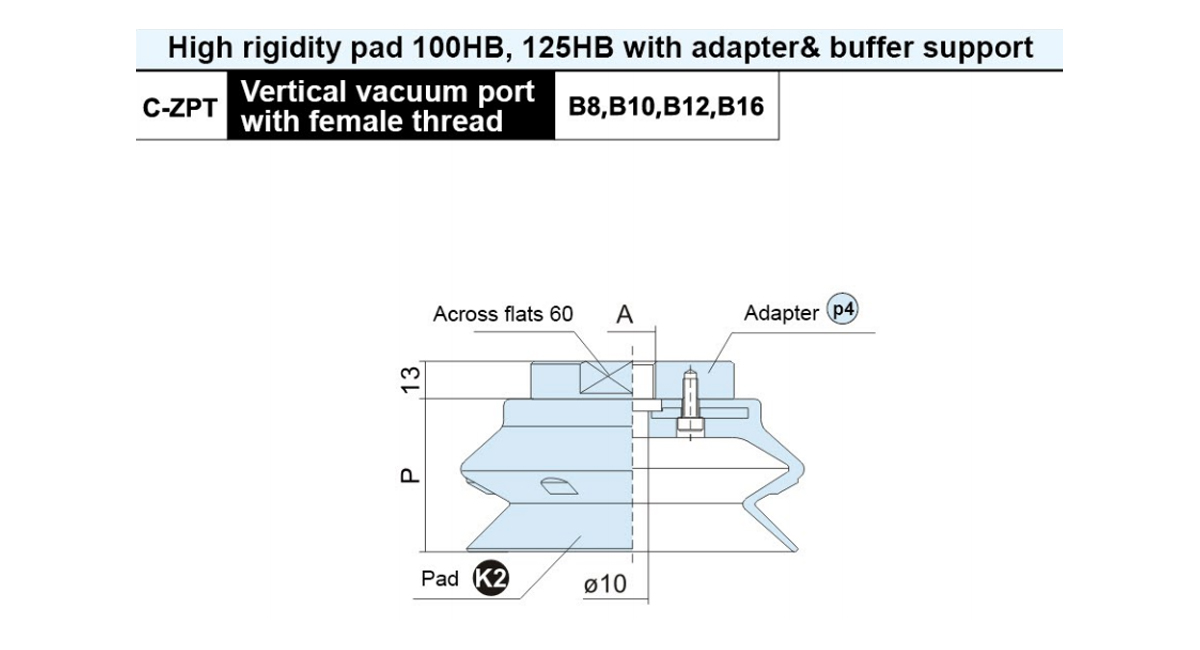

    C-ZPT ○ H□- B12 M12×1.75 ZPT3-B12
    C-ZPT ○ H □- B16 M16×1.5 ZPT3-B16
    ○ Pad diameter symbol:100,125
    □ Pad material:NBR(N),Silicone rubber(S)

    Model Adaptor Model
    C-ZPT100H □-A16 ZPT3-A16
    C-ZPT125H □-A16
    □ Pad material:NBR(N),Silicone rubber(S)

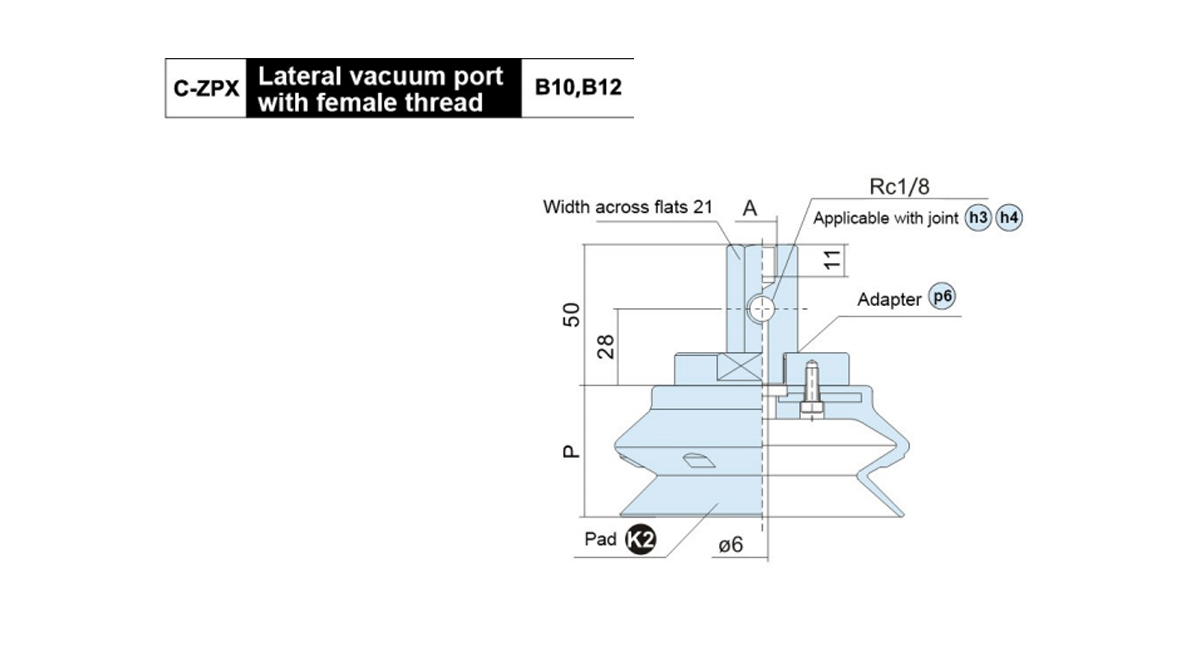

    Model A Adaptor Model
    C-ZPX ○ H□- B01-B10 M10×1.5 ZPX3-B01-B10
    C-ZPX ○ H□- B01-B12 M12×1.75 ZPX3-B01-B12
    ○ Pad diameter symbol:100,125
    □ Pad material:NBR(N),Silicone rubber(S)

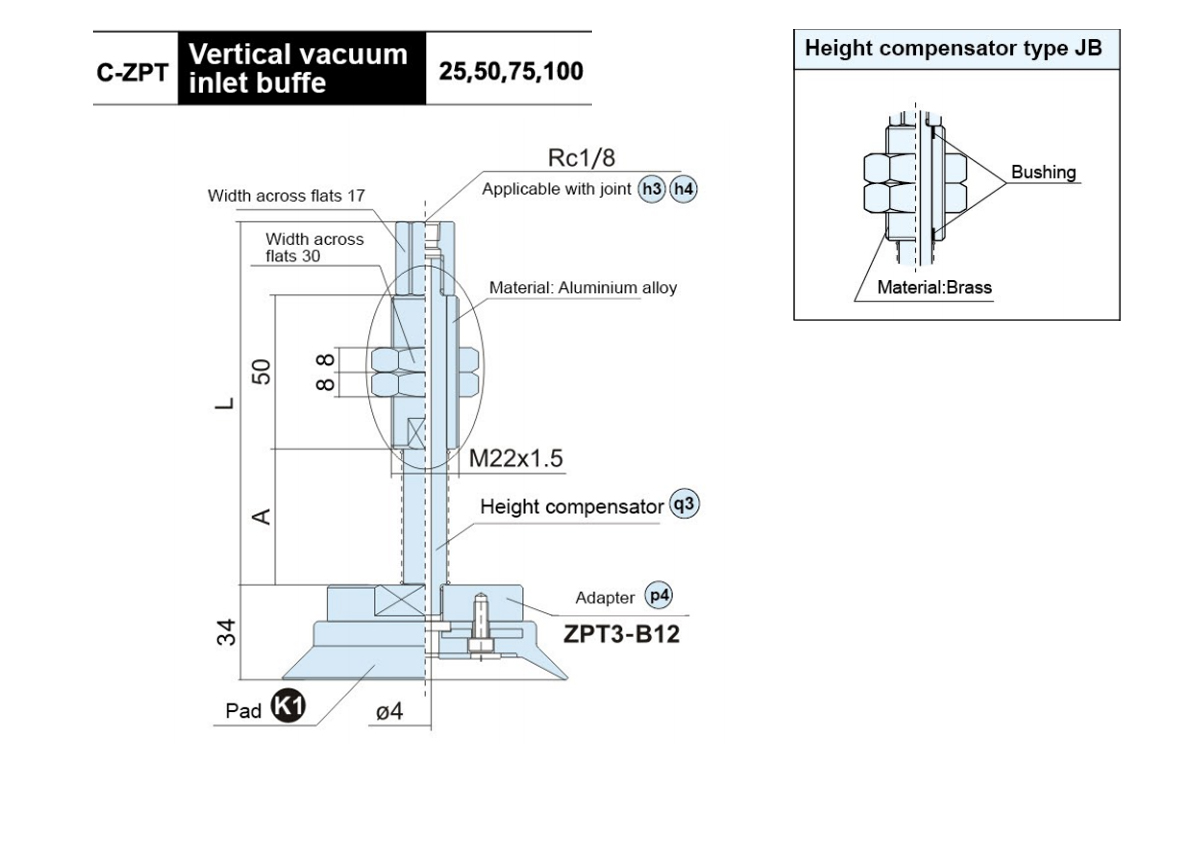

    Model A L q3 p4
    Adaptor Model

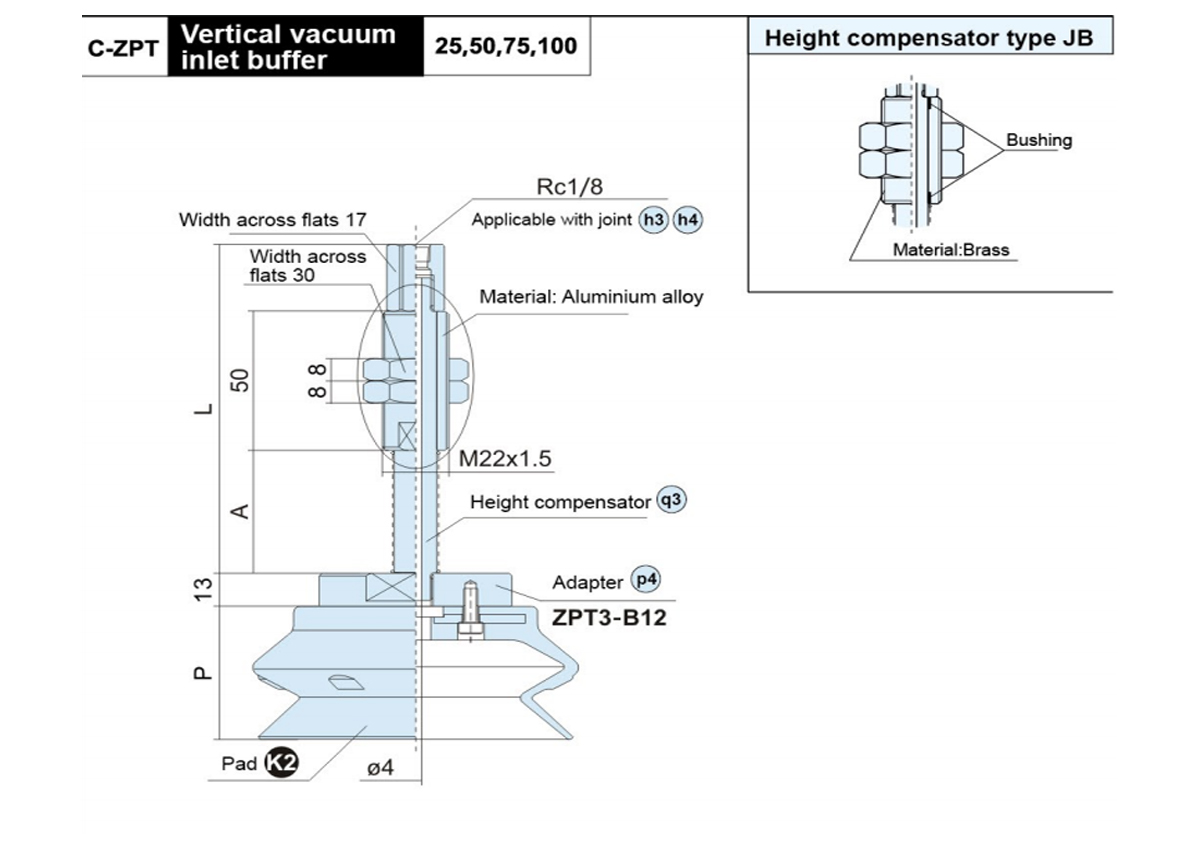

    C-ZPT ○ H □● 25-B01-A22 44 118 ZPB3 ●25-B01-A22
    C-ZPT ○ H □● 50-B01-A22 80 154 ZPB3 ●50-B01-A22
    C-ZPT ○ H □● 75-B01-A22 120 194 ZPB3●75-B01-A22
    C-ZPT ○ H □● 100-B01-A22 155 229 ZPB3●100-B01-A22

    ○  Pad  diameter symbol:100,125

    □   Pad   material:NBR(N),Silicone   rubber(S)
    ●  Height  compensator type:Aluminium  alloy(J)
    Brass(JB)

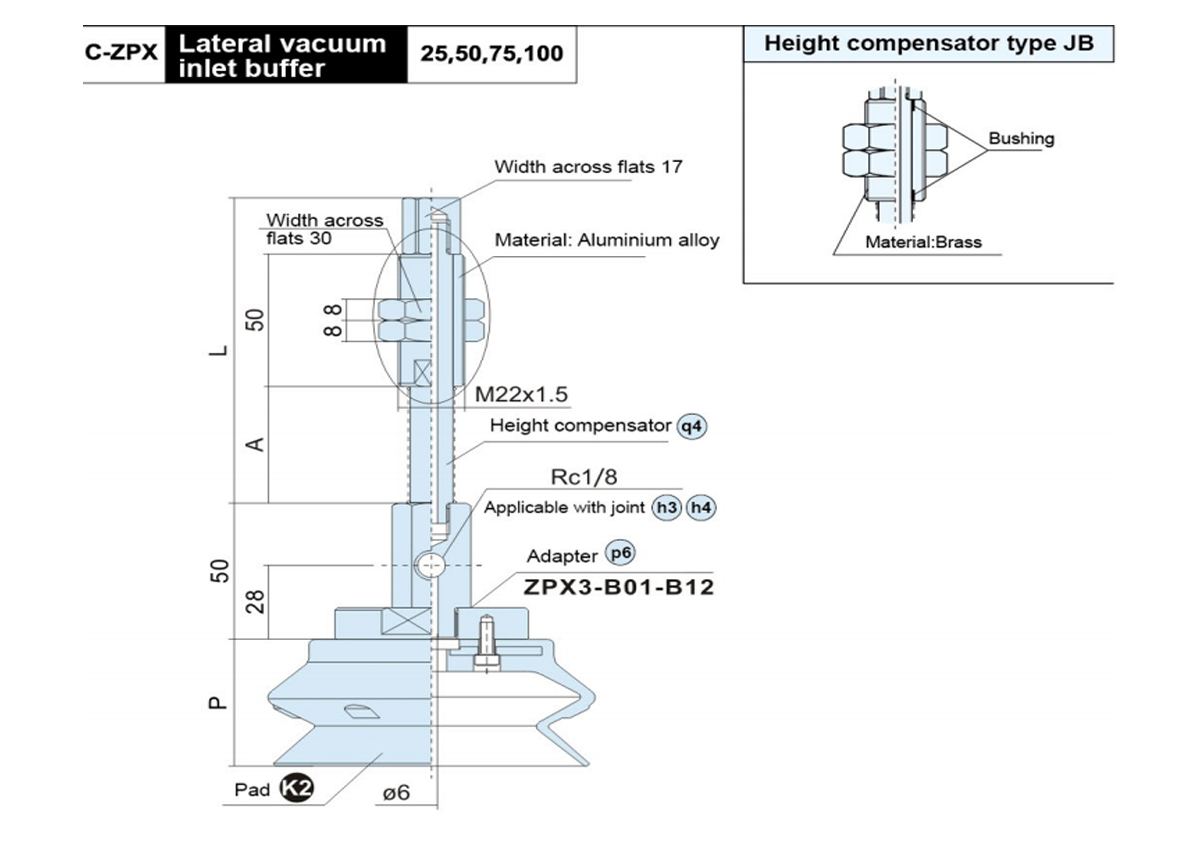

    Model A L q4 p6
    Adaptor Model

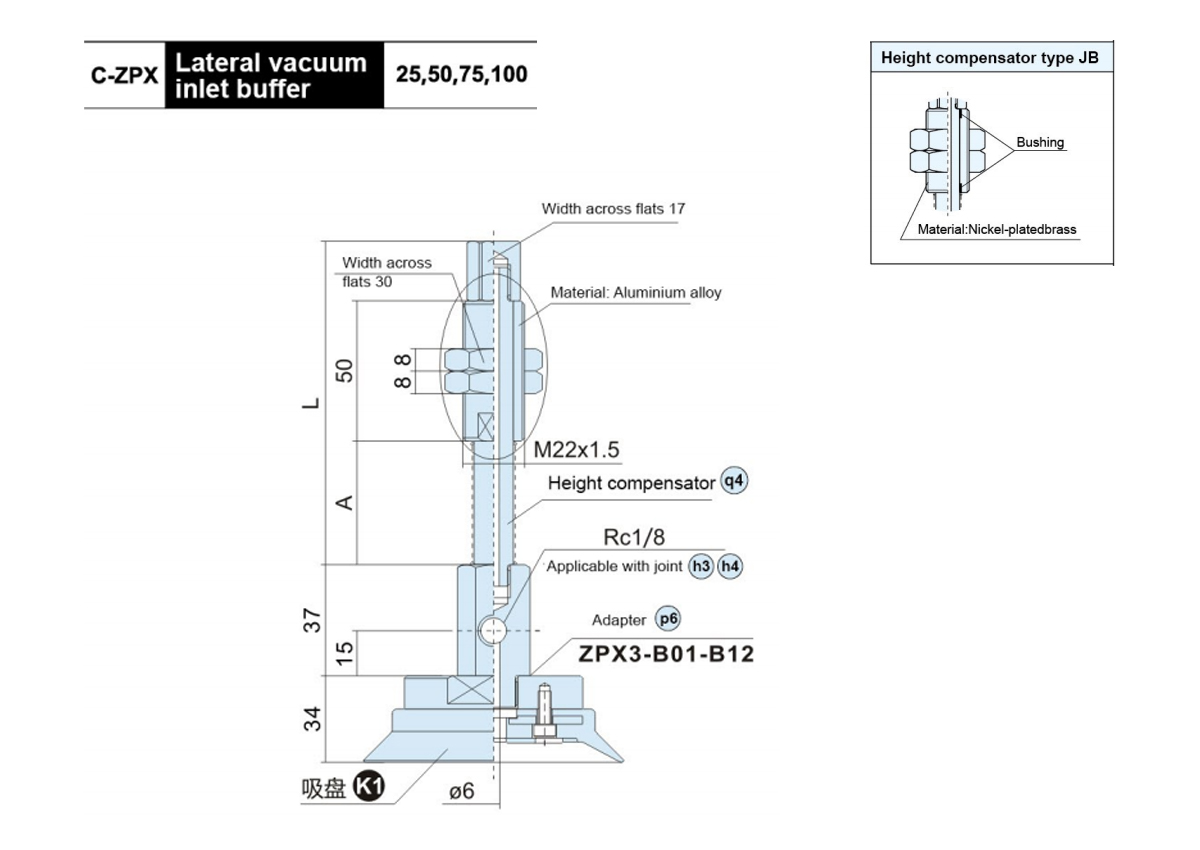

    C-ZPX ○ H□● 25-B01-A22 44 118 ZPX3 ●25-B01-A22
    C-ZPX ○ H□● 50-B01-A22 80 154 ZPX3 ●50-B01-A22
    C-ZPX ○H□● 75-B01-A22 120 194 ZPX3 ●75-B01-A22
    C-ZPX ○H□● 100-B01-A22 155 229 ZPX3 ●100-B01-A22

    ○   Pad   diameter   symbol:100,125

    □    Pad  material:NBR(N),Silicone     rubber(S)
    ●   Height   compensator   type:Aluminium   alloy(J)
    Brass(JB)

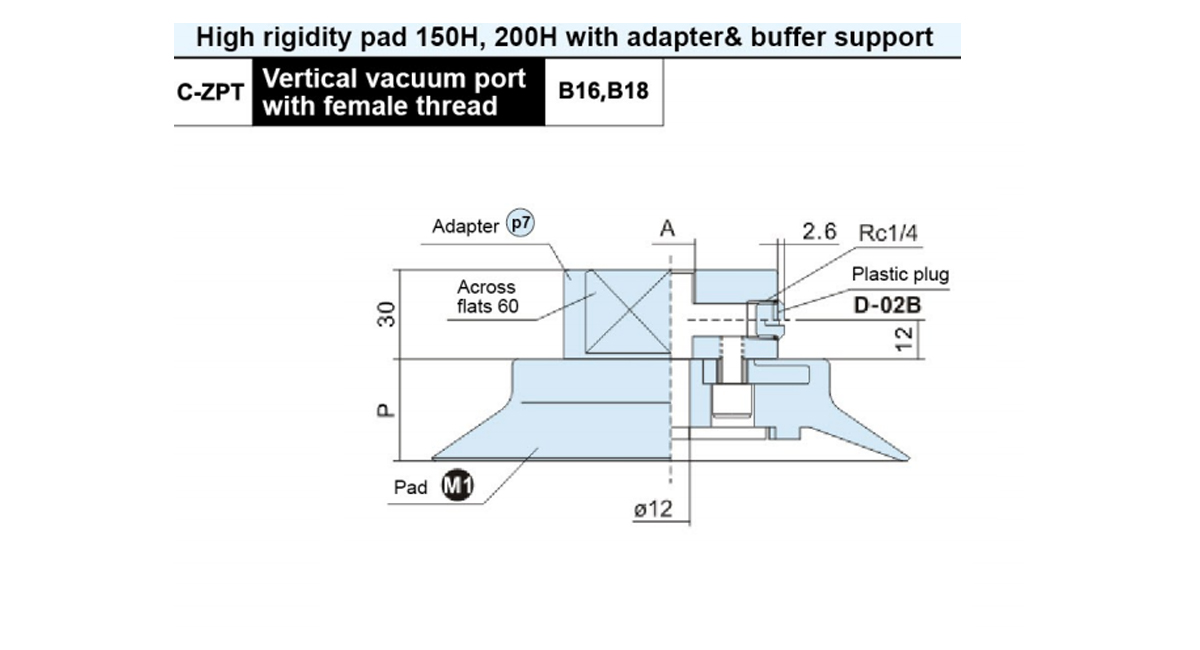

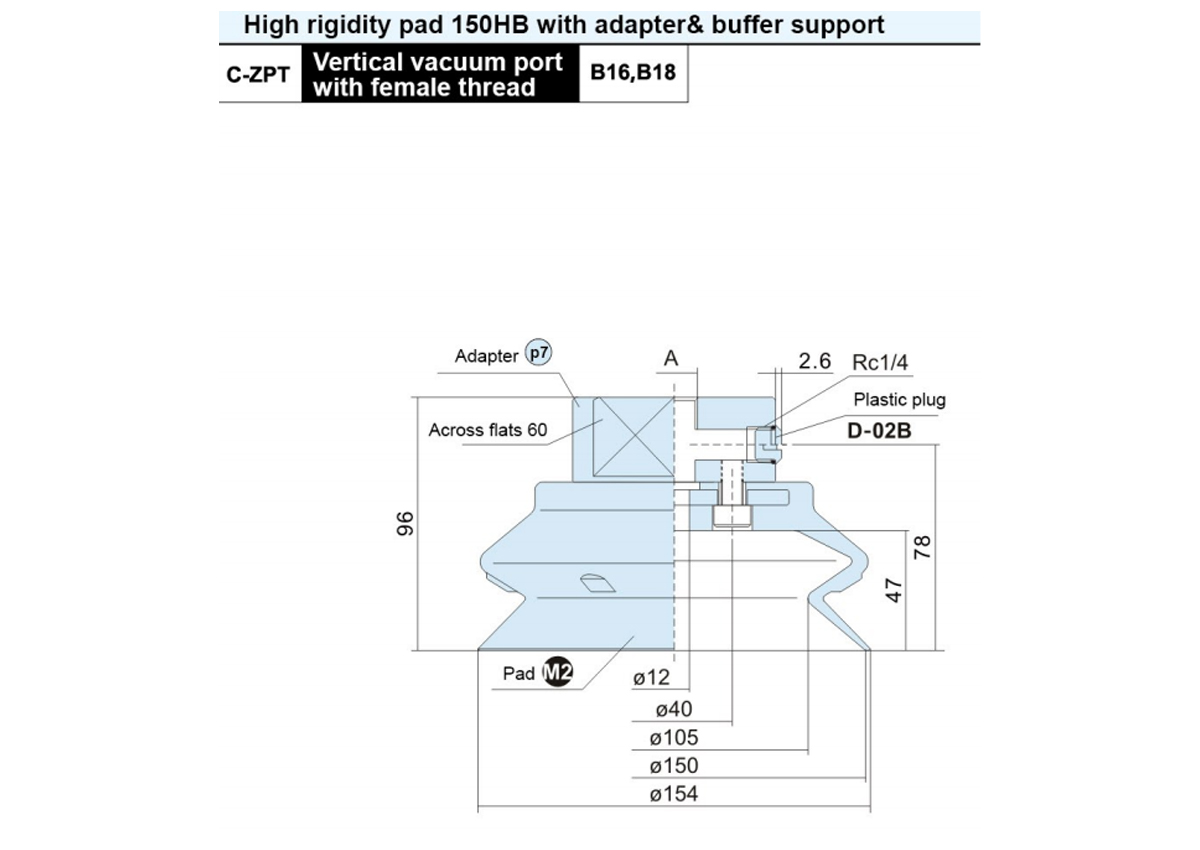

    Model A Pad Diameter P Adaptor Model
    150 200
    C-ZPT ○ H□-B16 M16×1.5 33 36 ZPT4-B16
    C-ZPT ○ H□-B18 M18×1.5 ZPT4-B18
    ○ Pad diameter symbol:150,200       □ Pad material:NBR(N),Silicone rubber(S)

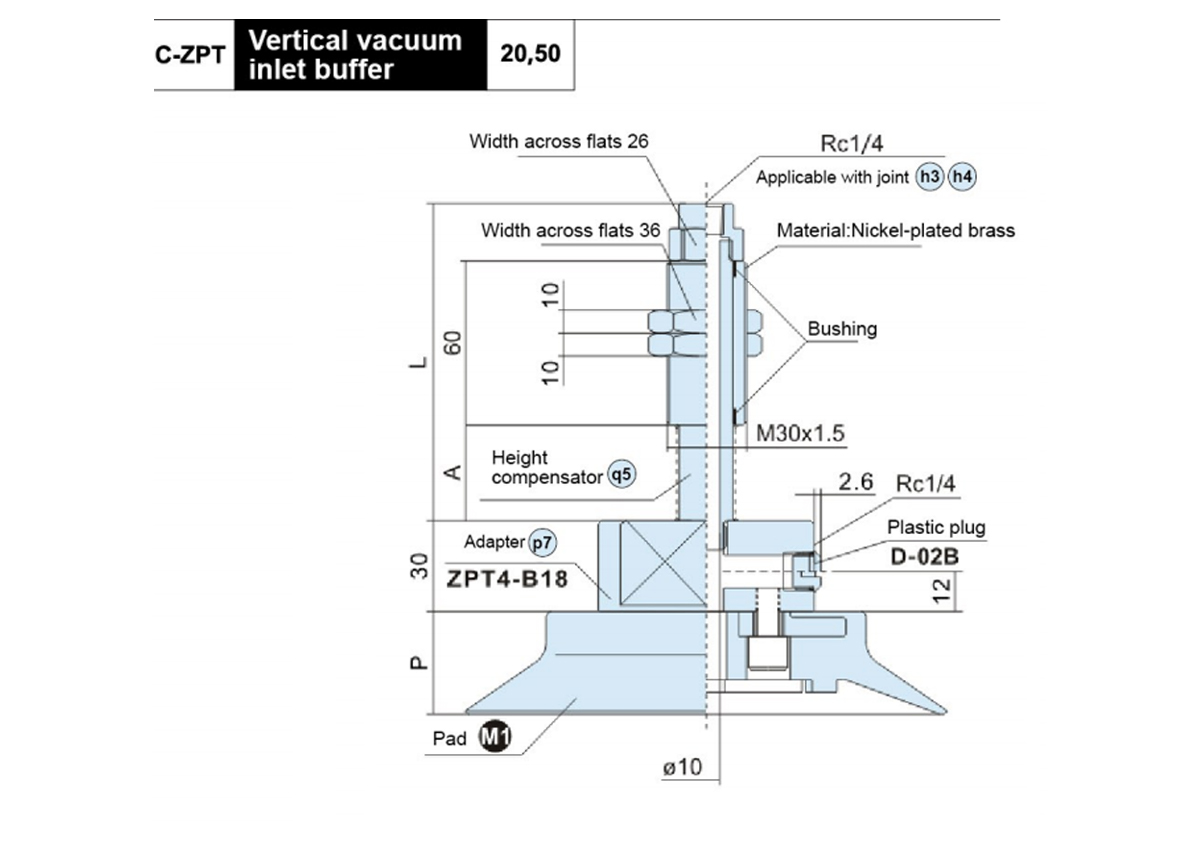

    Model A L Pad Diameter      P q5 p7
    Buffer Support Model
    150 200
    C-ZPT ○ H □ JF20-B02-A30 35 118 33 36 ZPB4JF20-B02-A30
    C-ZPT ○ H □ JF50-B02-A30 75 154 ZPB4JF50-B02-A30
    ○ Pad diameter symbol:150,200       □ Pad material:NBR(N),Silicone rubber(S)

    Model Adaptor Model

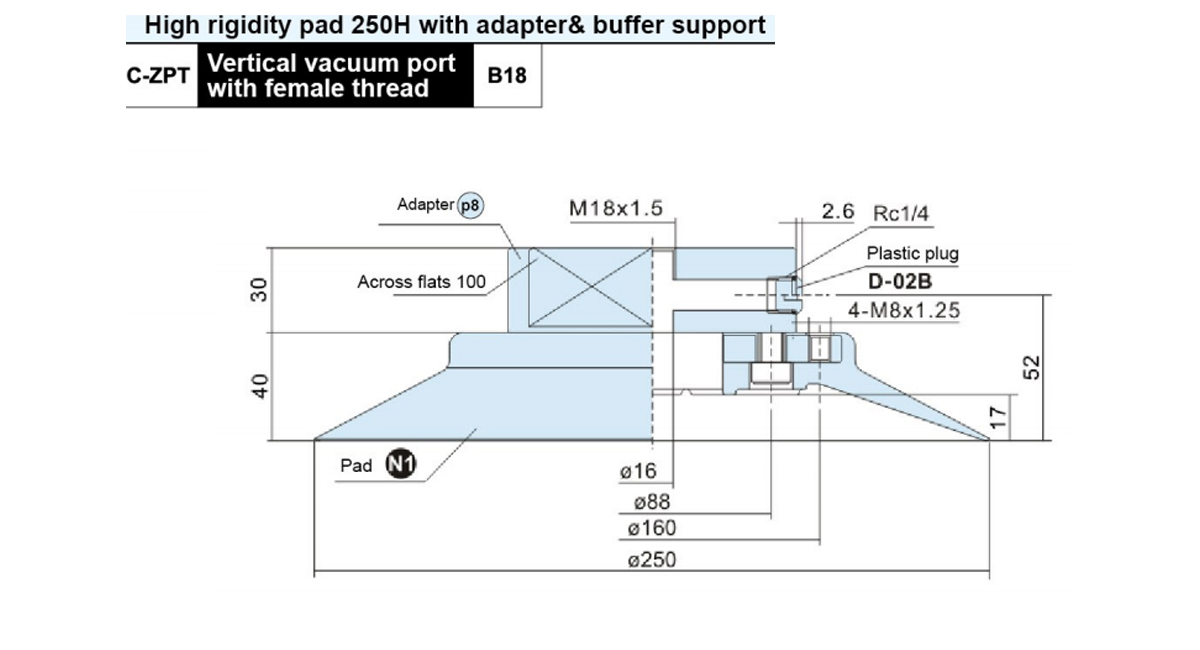

    C-ZPT250H□-B18 ZPT5-B18
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L q5 p8
    Buffer Support Model
    C-ZPT250H□JF20-B02-A30 35 118 ZPB5JF20-B02-A30
    C-ZPT250H□JF50-B02-A30 75 154 ZPB5JF50-B02-A30
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ØB Adaptor Model
    C-ZPT32HB □ -B5 M5×0.8 4.2 ZPT0-B5
    C-ZPT32HB □ -B8 M8×1.25 5 ZPT0-B8
    C-ZPT32HB □- B10 M10×1.5 ZPT0-B10
    □ Pad material:NBR(N),Silicone rubber(S)

    Model L Adaptor Model
    C-ZPT32HB □ -A14 25 ZPT0-A14
    C-ZPT32HB □-A14-3 40 ZPT0-A14-3
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A Adaptor Model
    C-ZPX32HB □- B8 M8×1.25 ZPX0-B01-B8
    C-ZPX32HB □-B10 M10×1.5 ZPX0-B01-B10
    C-ZPX32HB □- B12 M12×1.75 ZPX0-B01-B12
    □Pad material:NBR(N),Silicone rubber(S)

    Model A E L Adaptor Model
    C-ZPR32HB □-◇ -A6 M6×1.0 8 66 ZPROH-◇-A6
    C-ZPR32HB □-◇- A8 M8×1.0 12 56 ZPROH-◇-A8
    □Pad material:NBR(N),Silicone rubber(S)     ◇ Vacuum inlet connection:04,06,08

    Model A D Adaptor Model
    C-ZPR32HB □-◇- B5 M5×0.8 5 ZPROH-◇-B5
    C-ZPR32HB □-◇- B6 M6×1.0 6 ZPROH-◇-B6
    C-ZPR32HB □-◇ -B8 M8×1.25 8 ZPROH-◇-B8
    □Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum   inlet   connection:04,06,08

    Model A B C L m2 O0
    Buffer Support Model
    C-ZPT32HB □● 10-B5-A14 M5×0.8 10 50 77 ZPTO-●10-B5-A14
    C-ZPT32HB □● 20-B5-A14 20 81 ZPT0-●20-B5-A14
    C-ZPT32HB □● 30-B5-A14 30 91 ZPT0-●30-B5-A14
    C-ZPT32HB □● 50-B5-A14 50 75 136 ZPT0-●50-B5-A14
    C-ZPT32HB □● 10-B01-A14 Rc1/8 10 50 78.5 ZPT0-●10-B01-A14
    C-ZPT32HB □● 20-B01-A14 20 84 ZPT0-●20-B01-A14
    C-ZPT32HB □● 30-B01-A14 30 94 ZPT0-●30-B01-A14
    C-ZPT32HB □● 50-B01-A14 50 75 139 ZPT0-●50-B01-A14
    ●Height compensator type:Rotative(J)                     □Pad   material:NBR(N),Silicone   rubber(S)
    Unable to rotate(K)

    Model B C L m4 O4
    Buffer Support Model
    C-ZPR32HB □● 10 -◇- A14 10 50 80 ZPR0-●10-◇ -A14
    C-ZPR32HB □● 20 -◇ -A14 20 77 ZPRO-●20-◇-A14
    C-ZPR32HB □● 30 -◇- A14 30 87 ZPR0-●30-◇-A14
    C-ZPR32HB □● 50 -◇ -A14 50 75 132 ZPR0-●50-◇-A14
    □Pad material:NBR(N),Silicone rubber( )  ●Height compensator type:Rotative(J)
    ◇Vacuum inlet connection:04,06,08                                     Unable to rotate(K)

    Model A L q1 O0
    Buffer Support Model
    C-ZPT32HB □● 25-B01-A18 40 95.5 ZPB0 ● 25-B01-A18
    C-ZPT32HB □● 50-B01-A18 75 130.5 ZPB0 ● 50-B01-A18
    C-ZPT32HB □● 75-B01-A18 111 166.5 ZPB0 ● 75-B01-A18
    □Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A L q2 O2
    Buffer Support Model
    C-ZPX32HB □● 25-B01-A18 40 91 ZPX0 ● 25-B01-A18
    C-ZPX32HB □● 50-B01-A18 75 126 ZPX0 ● 50-B01-A18
    C-ZPX32HB □● 75-B01-A18 111 162 ZPX0 ● 75-B01-A18
    □Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A B Pad Diameter    P Adaptor Model
    40 50
    C-ZPT ○ HB □ -B5 M5×0.8 4.2 20.5 24 ZPT1-B5
    C-ZPT ○ HB □- B8 M8×1.25 5 ZPT1-B8
    C-ZPT ○ HB □- B10 M10×1.5 ZPT1-B10
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model L ○Pad Diameter P Adaptor Model
    40 50
    C-ZPT ○ HB □ -A14 25 20.5 24 ZPT1-A14
    C-ZPT ○ HB □ -A14-3 40 ZPT1-A14-3
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○Pad Diameter   P Adaptor Model
    40 50
    C-ZPX ○ HB □- B8 M8×1.25 20.5 24 ZPX1-B01-B8
    C-ZPX ○ HB □- B10 M10×1.5 ZPX1-B01-B10
    C-ZPX ○ HB □ -B12 M12×1.75 ZPX1-B01-B12
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model A E L ○Pad Diameter P Adaptor Model
    40 50
    C-ZPR ○ HB □-◇ -A6 M6×1.0 8 66 20.5 24 ZPR1H-◇-A6
    C-ZPR ○ HB □-◇ -A8 M8×1.0 12 56 ZPR1H-◇-A8
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ◇Vacuum inlet connection:06,08

    Model A D ○Pad Diameter     P Adaptor Model
    40 50
    C-ZPR ○ HB □-◇- B6 M6×1.0 6 20.5 24 ZPR1H-◇-B6
    C-ZPR ○ HB □-◇- B8 M8×1.25 8 ZPR1H-◇-B8
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ◇ Vacuum inlet connection:06,08

    Model A B C L ○ Pad Diameter  P m2 O5
    Buffer Support Model
    40 50
    C-ZPT ○ HB □● 10-B5-A14 M5×0.8 10 50 77 20.5 24 ZPT1-●10-B5-A14
    C-ZPT ○ HB□● 20-B5-A14 20 81 ZPT1-●20-B5-A14
    C-ZPT ○ HB □● 30-B5-A14 30 91 ZPT1-●30-B5-A14
    C-ZPT ○ HB□● 50-B5-A14 50 75 136 ZPT1-●50-B5-A14
    C-ZPT ○ HB□● 10-B01-A14 Rc1/8 10 50 78.5 ZPT1-●10-B01-A14
    C-ZPT ○ HB□● 20-B01-A14 20 84 ZPT1-●20-B01-A14
    C-ZPT ○ HB □● 30-B01-A14 30 94 ZPT1-●30-B01-A14
    C-ZPT ○ HB □● 50-B01-A14 50 75 139 ZPT1-●50-B01-A14
    ○ Pad diameter symbol:40,50           □  Pad  material:NBR(N),Silicone  rubber(S)
    ●     Height     compensator     type:Rotative(J),Unable     to     rotate(K)

    Model B C L ○ Pad  Diameter  P m4 O9
    Buffer Support Model
    40 50
    C-ZPT ○ HB□● 10 -◇ -A14 10 50 80 20.5 24 ZPR1-●10-◇-A14
    C-ZPT ○ HB □● 20 -◇ -A14 20 77 ZPR1-●20-◇-A14
    C-ZPT ○ HB □● 30 -◇ -A14 30 87 ZPR1-●30-◇-A14
    C-ZPT ○ HB □● 50 -◇- A14 50 75 132 ZPR1-●50-◇-A14
    ○Pad diameter symbol:40,50          □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Rotative(J),Unable to rotate(K)
    Vacuum inlet connection:06,08

    Model A L ○ Pad  Diameter  P q1 O 5
    Buffer Support Model
    40 50
    C-ZPT ○ HB □● 25-B01-A18 40 95.5 20.5 24 ZPB1 ●25-B01-A18
    C-ZPT ○ HB □● 50-B01-A18 75 130.5 ZPB1 ●50-B01-A18
    C-ZPT ○ HB □● 75-B01-A18 111 166.5 ZPB1 ●75-B01-A18
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A L ○ Pad Diameter P q2 O7
    Buffer Support Model
    40 50
    C-ZPX ○ HB □● 25-B01-A18 40 95.5 20.5 24 ZPX1 ●25-B01-A18
    C-ZPX ○ HB □● 50-B01-A18 75 130.5 ZPX1 ●50-B01-A18
    C-ZPX ○ HB □● 75-B01-A18 111 166.5 ZPX1 ●75-B01-A18
    ○ Pad diameter symbol:40,50      □ Pad materal:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A ○ Pad Diameter P Adaptor
    Model
    63 80
    C-ZPT ○ HB□- B8 M8×1.25 31.5 37 ZPT2-B8
    C-ZPT ○ HB□-B10 M10×1.5 ZPT2-B10
    C-ZPT ○ HB□-B12 M12×1.75 ZPT2-B12
    C-ZPT ○ HB □- B16 M16×1.5 ZPT2-B16
    ○ Pad diameter symbol:63,80
    □   Pad  material:NBR(N),Silicone  rubber(S)

    Model P Adaptor Model
    C-ZPT63HB □- A16 31.5 ZPT2-A16
    C-ZPT80HB □-A16 37
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○ Pad Diameter  P
    63 80
    C-ZPX ○ HB□- B01-B8 M8×1.25 31.5 37
    C-ZPX ○ HB□- B01-B10 M10×1.5
    C-ZPX ○ HB□- B01-B12 M12×1.75
    ○ Pad diameter symbol:63,80
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad Diameter  P q1 p1
    Buffer Support Model
    63 80
    C-ZPT ○ HB □● 25-B01-A18 40 95.5 31.5 37 ZPB2 ●25-B01-A18
    C-ZPT ○ HB □● 50-B01-A18 75 130.5 ZPB2 ●50-B01-A18
    C-ZPT ○ HB □● 75-B01-A18 111 166.5 ZPB2 ●75-B01-A18
    ○ Pad diameter symbol:63,80
    ● Height compensator type:Aluminium alloy(J)
    □ Pad material:NBR(N),Silicone rubber(S)
    Brass(JB)

    Model A L ○ Pad Diameter P q3 P
    Buffer Support Model
    63 80
    C-ZPT ○ HB□● 25-B01-A22 44 118 31.5 37 ZPB2 ●25-B01-A22
    C-ZPT ○ HB□● 50-B01-A22 80 154 ZPB2●50-B01-A22
    C-ZPT ○ HB □● 75-B01-A22 120 194 ZPB2●75-B01-A22
    C-ZPT ○ HB □● 100-B01-A22 155 229 ZPB2 ●100-B01-A22
    ○ Pad diameter symbol:63,80           ● Height compensator type:Aluminium alloy(J) Brass(JB)
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad Diameter P q2 p3
    Buffer Support Model
    63 80
    C-ZPX ○ HB □● 25-B01-A18 40 95.5 31.5 37 ZPX2 ●25-B01-A18
    C-ZPX ○ HB □● 50-B01-A18 75 130.5 ZPX2 ●50-B01-A18
    C-ZPX ○ HB □● 75-B01-A18 111 166.5 ZPX2 ●75-B01-A18
    ○ Pad diameter symbol:63,80
    ● Height compensator type:Aluminium alloy(J)
    □ Pad material:NBR(N),Silicone rubber(S)
    Brass(JB)

    Model A L ○ Pad Diameter P q4 p3
    Buffer     Support Model
    63 80
    C-ZPX ○ HB□● 25-B01-A22 44 118 31.5 37 ZPX2 ●25-B01-A22
    C-ZPX ○ HB □● 50-B01-A22 80 154 ZPX2 ●50-B01-A22
    C-ZPX ○ HB □● 75-B01-A22 120 194 ZPX2 ●75-B01-A22
    C-ZPX ○ HB □● 100-B01-A22 155 229 ZPX2 ●100-B01-A22
    ○ Pad diameter symbol:63,80           ● Height compensator type:Aluminium alloy(J)  Brass(JB)
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○ Pad Diameter P Adaptor Model
    100 125
    C-ZPT ○ HB □ -B12 M12×1.75 47.5 56 ZPT3-B12
    ZPT3-B16
    C-ZPT ○ HB □- B16 M16×1.5
    ○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

    Model A L . Pad
    Diameter     		P q3 p4
    Bumper Support Model
    100 125
    C-ZPT O HB □● 25-B01-A22 44 118 47.5 56 ZPB3 ●25-B01-A22
    C-ZPT O HB □● 50-B01-A22 80 154 ZPB3●50-B01-A22
    C-ZPT O HB □● 75-B01-A22 120 194 ZPB3 ●75-B01-A22
    C-ZPT O HB □● 100-B01-A22 155 229 ZPB3 ●100-B01-A22
    ○ Pad diameter symbol:100,125    □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model P Adaptor Model
    C-ZPT100HB □ -A16 47.5 ZPT3-A16
    C-ZPT125HB □ -A16 56
    □   Pad  material:NBR(N),Silicone  rubber(S)

    Model A ○Pad Diameter   P Adaptor Model
    100 125
    C-ZPX ○ HB□-B01-B10 M10×1.5 47.5 56 ZPX3-B01-B10
    C-ZPX ○ HB□-B01-B12 M12×1.75 ZPX3-B01-B12
    ○ Pad diameter symbol:100,125   □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad  Diameter  P q4 p6
    Bumper Support Model
    100 125
    C-ZPX ○ HB □● 25-B01-A22 44 118 47.5 56 ZPX3 ●25-B01-A22
    C-ZPX ○ HB □● 50-B01-A22 80 154 ZPX3 ●50-B01-A22
    C-ZPX ○ HB □● 75-B01-A22 120 194 ZPX3 ●75-B01-A22
    C-ZPX ○ HB □● 100-B01-A22 155 229 ZPX3 ●100-B01-A22
    ○ Pad diameter symbol:100,125    □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A Adaptor Model
    C-ZPT150HB □ -B16 M16×1.5 ZPT4-B16
    C-ZPT150HB □- B18 M18×1.5 ZPT4-B18
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L q5 p7
    Bumper Support Model
    C-ZPT150HB □ JF20-B02-A30 35 118 ZPB4JF20-B02-A30
    C-ZPT150HB □ JF50-B02-A30 75 154 ZPB4JF50-B02-A30
    □ Pad material:NBR(N),Silicone rubber(S)

منتجات ذات صلة

المدونة والأخبار

أحدث أخبارنا و
مدونة

عرض المزيد

الجودة الموثوقة والأصيلة تبرز بشكل طبيعي.

الاختيار يأتي من الثقة، والتعاون يأتي من الصدق.

  • س: متى يمكننا الحصول على الرد بعد أن نرسل لك استفسارًا؟

    سوف نقوم بالرد عليك في غضون 24 ساعة بعد تلقي الاستفسار في أيام العمل.

  • س: هل أنت منتج مباشر أو شركة تجارية؟

    نحن الشركة المصنعة، ولدينا قسم المبيعات الدولية الخاصة. حتى نتمكن من إنتاج وبيع كل شيء بأنفسنا.

  • س: هل يمكنك صنع منتجات مخصصة؟

    نعم، يمكننا تطوير وإنتاج المنتجات وفقًا للرسومات أو العينات المقدمة من العملاء.

  • س: كيف تضمن شركتك جودة المنتج؟

    بادئ ذي بدء، سنقوم بالفحص بعد كل عملية. بالنسبة للمنتجات النهائية، سنجري فحصًا بنسبة 100٪ وفقًا لمتطلبات العملاء والمعايير الدولية.

  • س: أين يتم تصدير منتجاتك بشكل رئيسي؟

    يتم تصدير منتجاتنا بشكل رئيسي إلى ألمانيا والولايات المتحدة والدنمارك وأكثر من اثنتي عشرة دولة في أوروبا وأمريكا الشمالية
