قاذف الفراغ متعدد المراحل من سلسلة ZL3/ZL6 الموردون

الصفحة الرئيسية / المنتجات / مكونات الفراغ / مولد فراغ متعدد المراحل / مولد فراغ متعدد المراحل من سلسلة ZL / قاذف الفراغ متعدد المراحل من سلسلة ZL3/ZL6

قاذف الفراغ متعدد المراحل من سلسلة ZL3/ZL6 قاذف الفراغ متعدد المراحل من سلسلة ZL3/ZL6
  • قاذف الفراغ متعدد المراحل من سلسلة ZL3/ZL6
  • قاذف الفراغ متعدد المراحل من سلسلة ZL3/ZL6
مولد فراغ متعدد المراحل من سلسلة ZL

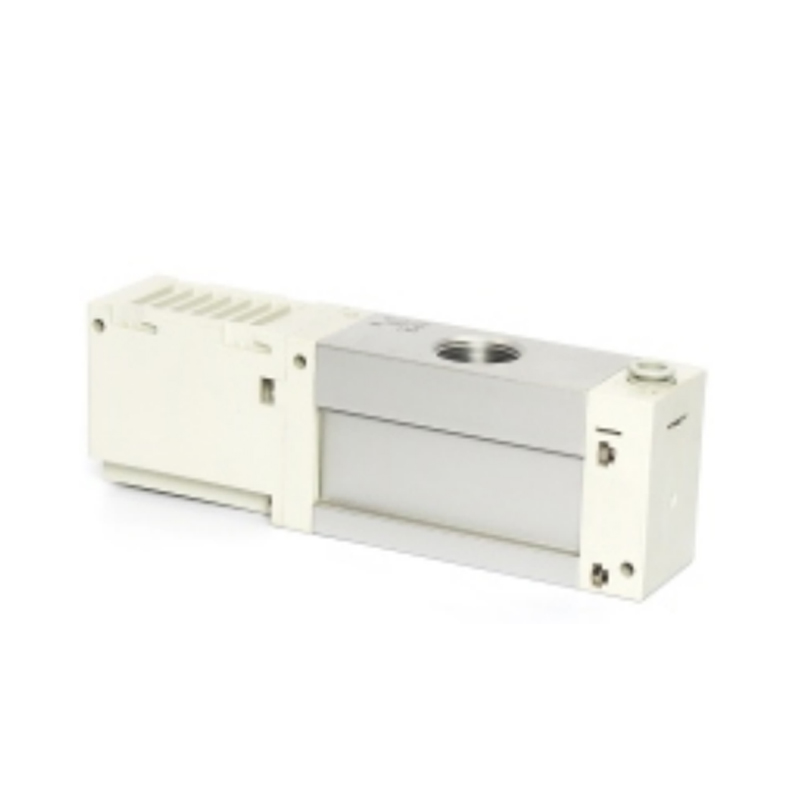

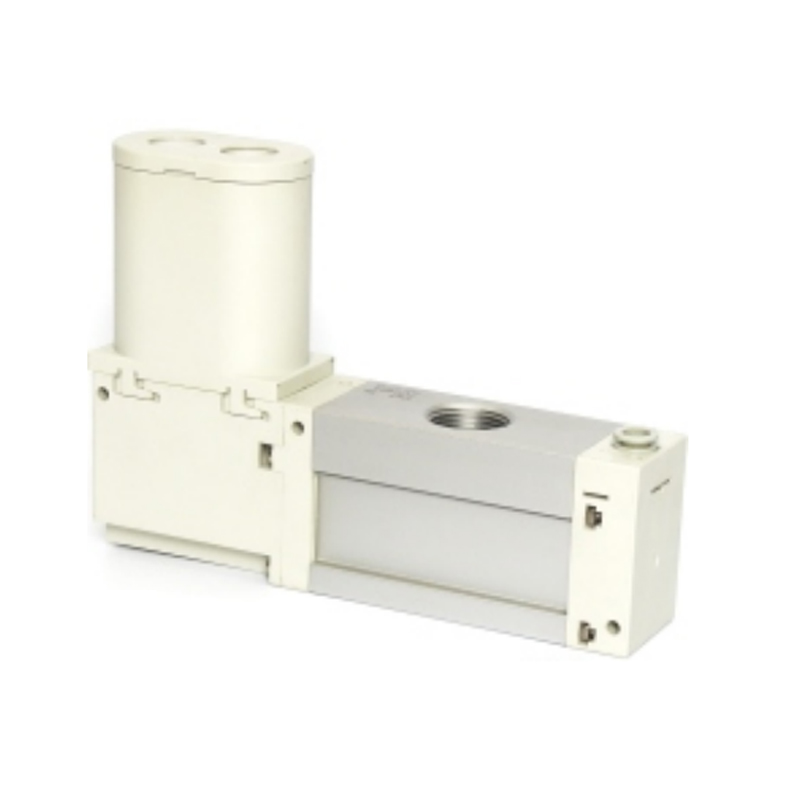

قاذف الفراغ متعدد المراحل من سلسلة ZL3/ZL6

إن قاذف الفراغ متعدد المراحل من سلسلة ZL3/ZL6 عبارة عن وحدة توليد فراغ معيارية مبنية على مبدأ فنتوري متعدد المراحل. لقد تم تصميمه للسيناريوهات التي تتطلب توليد ضغط سلبي مستقر بسرعة في الأتمتة الصناعية، وهو مناسب للإمساك أو الامتصاص أو تثبيت قطع العمل المختلفة.

• تصميم هيكل متعدد المراحل

تم اعتماد هيكل أنبوب Venturi من سلسلة لتحقيق تحويل طاقة الهواء المضغوط خطوة بخطوة. يتم توسيع تدفق الهواء على مراحل متعددة لتضخيم تأثير الفراغ خطوة بخطوة. بالمقارنة مع الهيكل أحادي المرحلة تحت نفس ظروف مصدر الهواء، فإنه يمكن أن ينتج قدرة شفط أعلى أو يقلل من استهلاك الهواء المضغوط.

• تحسين استقرار الفراغ

تم تحسين قناة التدفق الداخلي خصيصًا لقمع الاضطراب وموازنة تقلبات الضغط عند كل مستوى. يضمن هذا التصميم مستوى فراغ ثابتًا أثناء العمل المستمر أو التغيرات الطفيفة في الحمل، مما يقلل من خطر ارتخاء الجسم الممتص.

• التكيف مع ظروف العمل المرنة

تتمتع المكونات الأساسية بنطاق واسع لتحمل التدفق ومتوافقة مع الضغوط الخلفية المختلفة للعادم وظروف التسرب. إنها مناسبة بشكل خاص لعمليات الامتزاز لقطع العمل غير القياسية ذات الأسطح المسامية أو الانحناءات المعقدة أو نفاذية الهواء.

• خصائص الاستجابة السريعة

يتعاون تجويف ما قبل الضغط وقناة التدفق ذات القصور الذاتي المنخفض لتحقيق إنشاء وإطلاق فراغ بالمللي ثانية. إنها تلبي متطلبات التطبيق الخاصة بالبدء والتوقف المتكرر في إيقاع الأتمتة عالي السرعة وتقصير وقت انتظار الدورة.

• التكامل وظيفة وحدات

يحتفظ الجسم الرئيسي بواجهة مسار الغاز القياسية وهيكل تحديد موضع التثبيت لدعم التكامل السريع لمفتاح الفراغ أو وحدة التصفية أو مكون كاتم الصوت. يمكن تكوين الوحدات الوظيفية بمرونة وفقًا لتعقيد النظام لتقليل التعقيد الإجمالي لخطوط الأنابيب.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:قاذف الفراغ متعدد المراحل من سلسلة ZL1

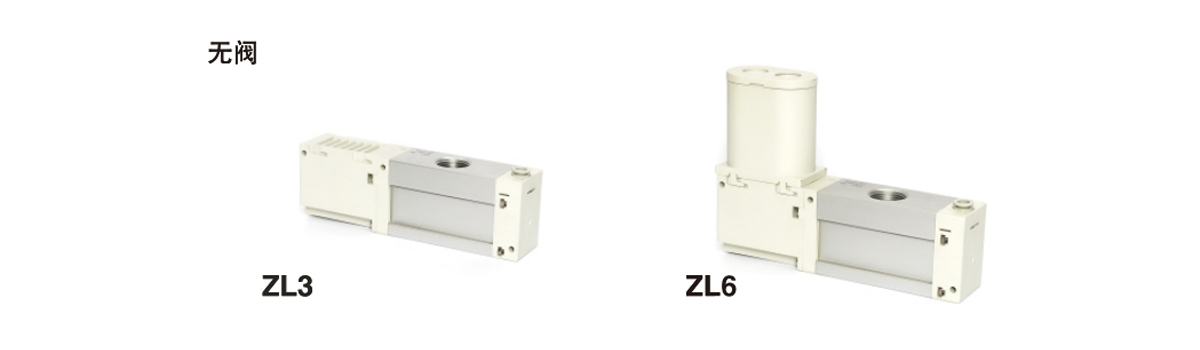

  • ZL3 ZL6
    نموذج ZL3M□□ ZL3H□□ نموذج ZL6M□□ ZL6H□□
    قطر الفوهة [مم] 1.9 1.5 قطر الفوهة [مم] 1.9×2 1.5×2
    ضغط العرض القياسي [MPa] 0.35 0.50 ضغط العرض القياسي [MPa] بدون صمام 0.35 0.50
    الحد الأقصى لضغط الفراغ [كيلو باسكال] الملاحظة 1) -91 -93 مع صمام 0.37 0.52
    الحد الأقصى لمعدل تدفق السحب [لتر/دقيقة (ANR)] 280 الحد الأقصى لضغط الفراغ [كيلو باسكال] الملاحظة 1) -91 -93
    300 الحد الأقصى لمعدل تدفق الاستنشاق [لتر/دقيقة (ANR)] 580
    استهلاك الهواء [لتر/دقيقة (ANR)] 150 135 مواصفات الاستيلاء/التهوية 600
    نطاق ضغط العرض [MPa] 0.2~0.6 استهلاك الهواء [لتر/دقيقة (ANR)] 300 270
    نطاق درجة حرارة التشغيل [درجة مئوية] -5 إلى 50 (بدون تجميد أو تكثيف) نطاق ضغط العرض [MPa] 0.2~0.6
    سائل التشغيل الهواء نطاق درجة حرارة التشغيل [°C] -5 إلى 50 (بدون تجميد أو تكثيف)
    مقاومة الاهتزاز [م/ث²] الملاحظة 2) 20 سائل التشغيل الهواء
    مقاومة الصدمات [م/ث²] الملاحظة 3) 100 مقاومة الاهتزاز [م/ث²] الملاحظة 2) 20
    مقاومة الصدمات [م/ث²] الملاحظة 3) 100
    ملاحظة 1) القيم التي تم الحصول عليها في ظل ظروف القياس الخاصة بشركتنا عند ضغط الإمداد القياسي. قد تختلف هذه القيم اعتمادًا على الضغط الجوي (المناخ والارتفاع وما إلى ذلك) أو طرق القياس.
    ملاحظة 2) 10 إلى 500 هرتز، ساعتان في كل من الاتجاهات X وY وZ (لا يوجد مصدر طاقة، القيم الأولية).
    ملاحظة 3) 3 مرات في كل من الاتجاهات X وY وZ (لا يوجد مصدر طاقة، القيم الأولية).

    صمام العرض، مواصفات صمام التمزق
    نموذج ZL3-JSY3140
    وقت الاستجابة (عند 0.5 ميجا باسكال) أقل من 27 مللي ثانية الملاحظة 1)
    الحد الأقصى لتردد التشغيل 5 هرتز
    التشغيل اليدوي نوع الدفع غير القابل للقفل
    لفائف الجهد المقنن تيار مستمر 24 فولت
    تقلب الجهد المسموح به ±10% من الجهد المقنن
    استهلاك الطاقة 0.4 واط

    مواصفات جهاز قياس الضغط
    نموذج GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    وحدة الضغط كيلو باسكال يتم استخدام inHg وpsi معًا للإشارة إلى
    نطاق الضغط -100~100 كيلو باسكال -30 بوصة زئبق ~ 14 رطل لكل بوصة مربعة
    موضوع الاتصال ر1/8 NPT1/8
    الدقة جانب الفراغ ±3% F.S.، جانب الضغط الإيجابي ±5% F.S.
    الوزن 30 جرام

    ضجيج العادم (القيمة المرجعية)
    نموذج ZL3 ZL6
    ضجيج العادم [ديسيبل (أ)] 68

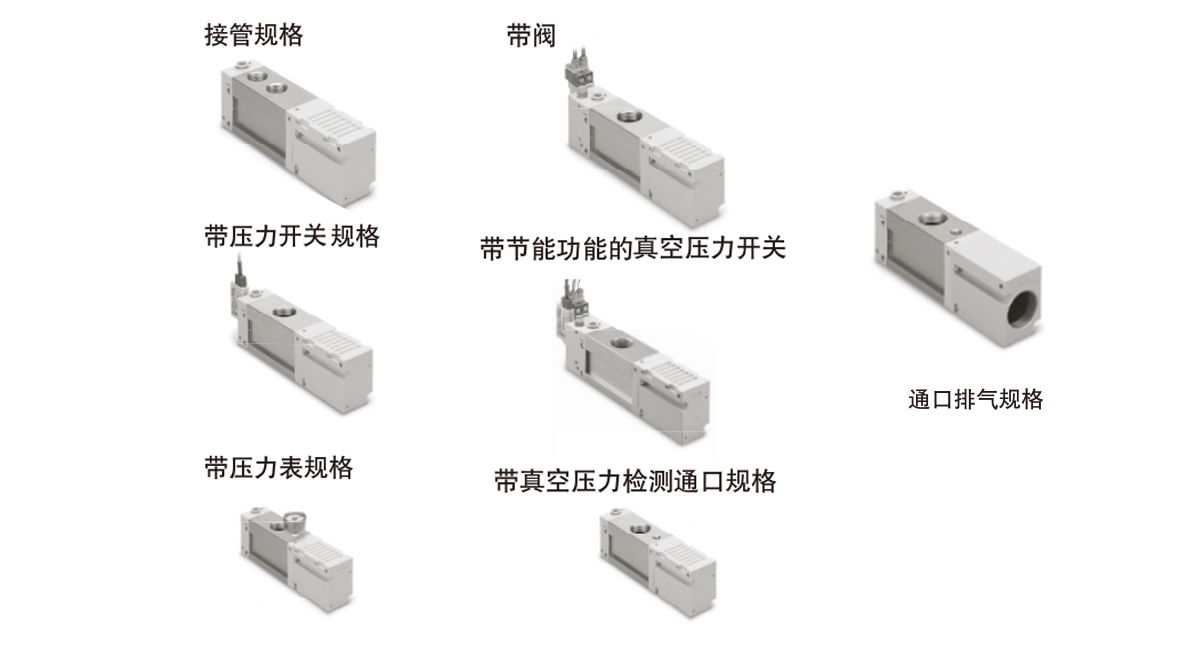

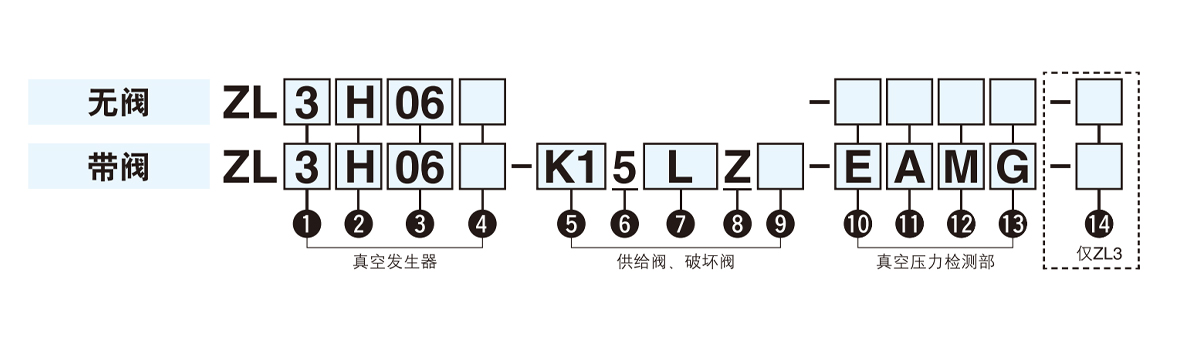

  • ① الحد الأقصى لمعدل تدفق السحب ② ضغط العرض القياسي ④مواصفات العادم ⑦طريقة إخراج السلك
    3 300 لتر/دقيقة (ANR)※1 H 0.50 ميجا باسكال غير مميزة عادم كاتم الصوت نوع المقبس على شكل حرف L
    6 600 لتر/دقيقة (ANR)※1 P عادم مفتوح
    ※1 عند توصيل الأنابيب والتهوية

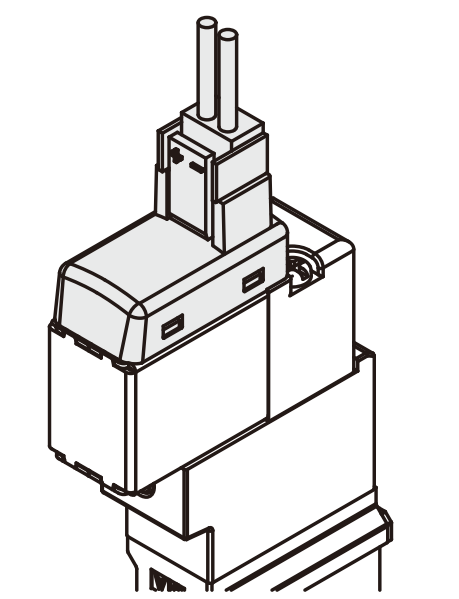

    L: طول السلك 0.3 م

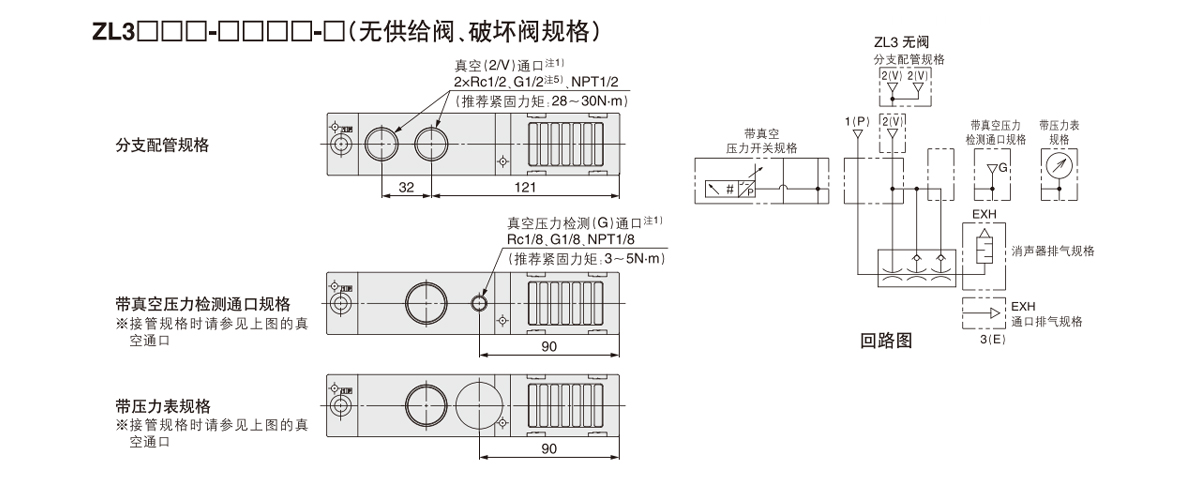

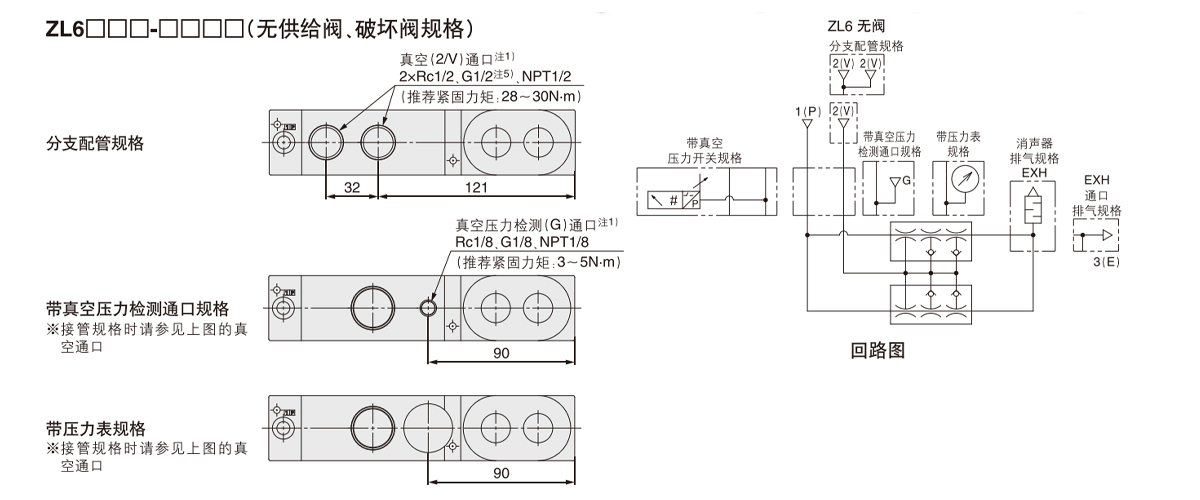

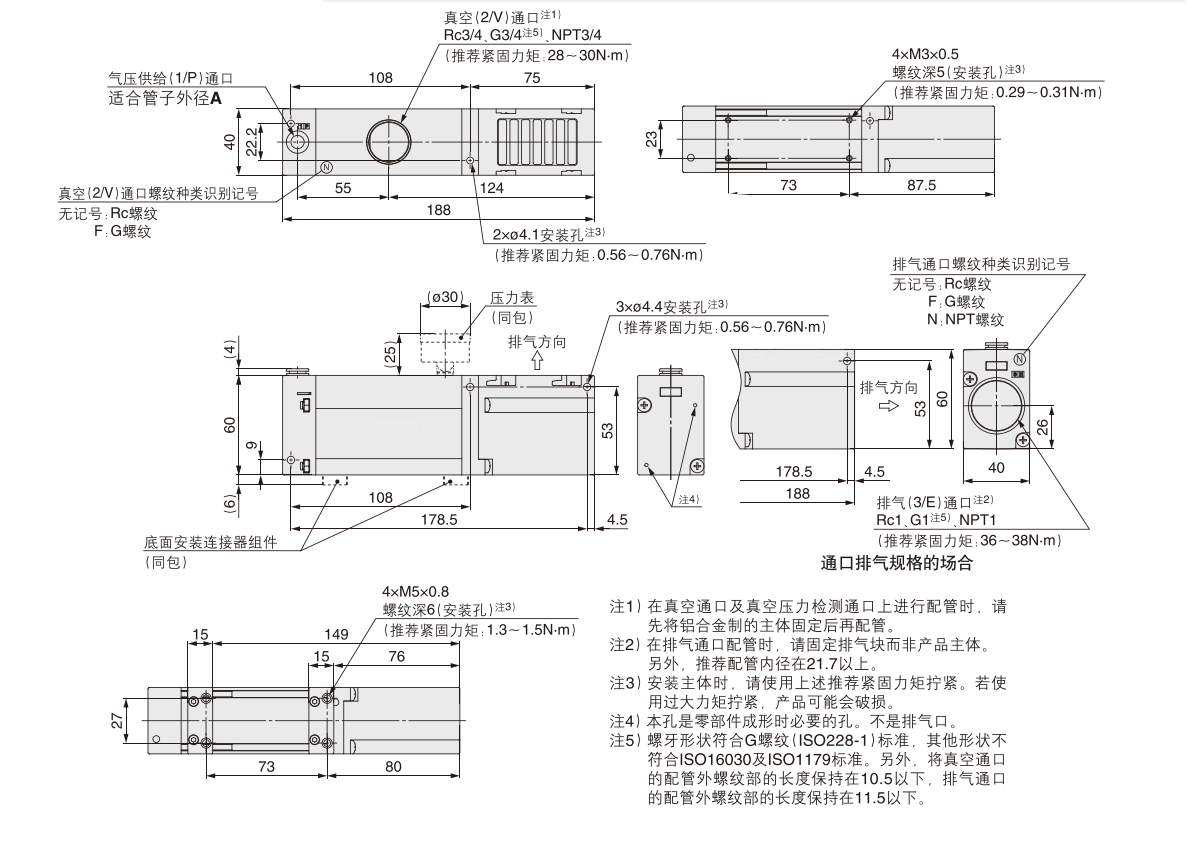

    ③ حجم منفذ التفريغ (2/V)/منفذ العرض (1/P) المناسب للقطر الخارجي للأنبوب
    مارك فتحة تهوية فراغية (2/فولت). التوريد (1/ف) عبر المنفذ
    06 آر سي 3/4 موصل مستقيم 8 ملم
    04 2×Rc1/2 (مواصفات أنابيب التوزيع الفرعية)
    06 لتر G3/4 موصل الكوع 8 ملم
    04 لتر 2×G1/2 (مواصفات الأنابيب الفرعية)
    ⑤صمام الإمداد ومجموعة صمامات التمزق ⑩قسم اختبار ضغط الفراغ
    ك1 صمام الإمداد (N.C.)، صمام الكسر (N.C.) غير مميزة لا شيء
    ⑥الجهد المقدر جي إن مع منفذ اختبار ضغط الفراغ (G):
    5 تيار مستمر 24 فولت
    G مقياس الضغط
    ⑧ ضوء المؤشر ودائرة حماية الجهد الزائد
    Z مع ضوء المؤشر ودائرة حماية الجهد الزائد E مفتاح ضغط الفراغ (مخرجين للفراغ)
    ⑨التشغيل اليدوي F مفتاح ضغط الفراغ (مخرجان مختلطان)
    غير مميزة نوع دفع غير قابل للقفل

    ⑩لا ينطبق إلا عند تحديد E/F/V في قسم الكشف عن ضغط الفراغ.
    ⑪مواصفات الإخراج ينطبق فقط على ZL3
    A NPN جامع مفتوح ⑭العناصر الاختيارية
    غير مميزة لا توجد خيارات متاحة
    B PNP جامع مفتوح

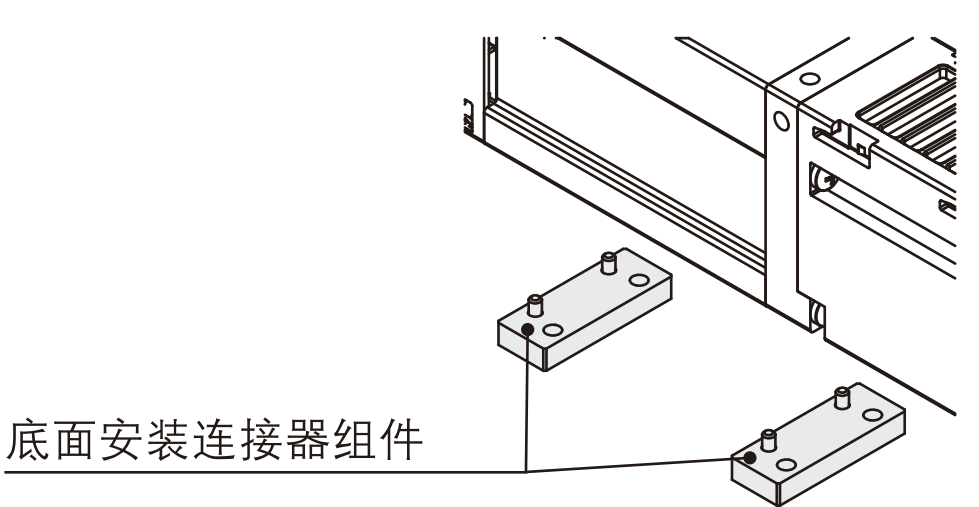

    B مجموعة موصل تثبيت السطح السفلي ※9 (مضمنة في العبوة)
    ⑫مواصفات الوحدة

    ※9
    للتوافق مع مجموعات الموصلات مع مسافة تثبيت لولبية تبلغ 27 مم على السطح السفلي للطراز ZL212 السابق. مطلوب عند استبدال الطراز السابق ZL212 بتركيب السطح السفلي. (قطعتان في كل مجموعة، تتضمن 4 براغي). فتحات التثبيت الجانبية قابلة للتبديل حتى بدون خيارات.

    غير مميزة مع وظيفة تحويل الوحدة
    M وحدة SI ثابتة (كيلو باسكال)
    P مع وظيفة تحويل الوحدة (initial value psi)※10
    ⑬مواصفات الأسلاك
    غير مميزة سلك غير موصول
    G الأسلاك مع القابس (طول 2 متر) (نفس الحزمة)

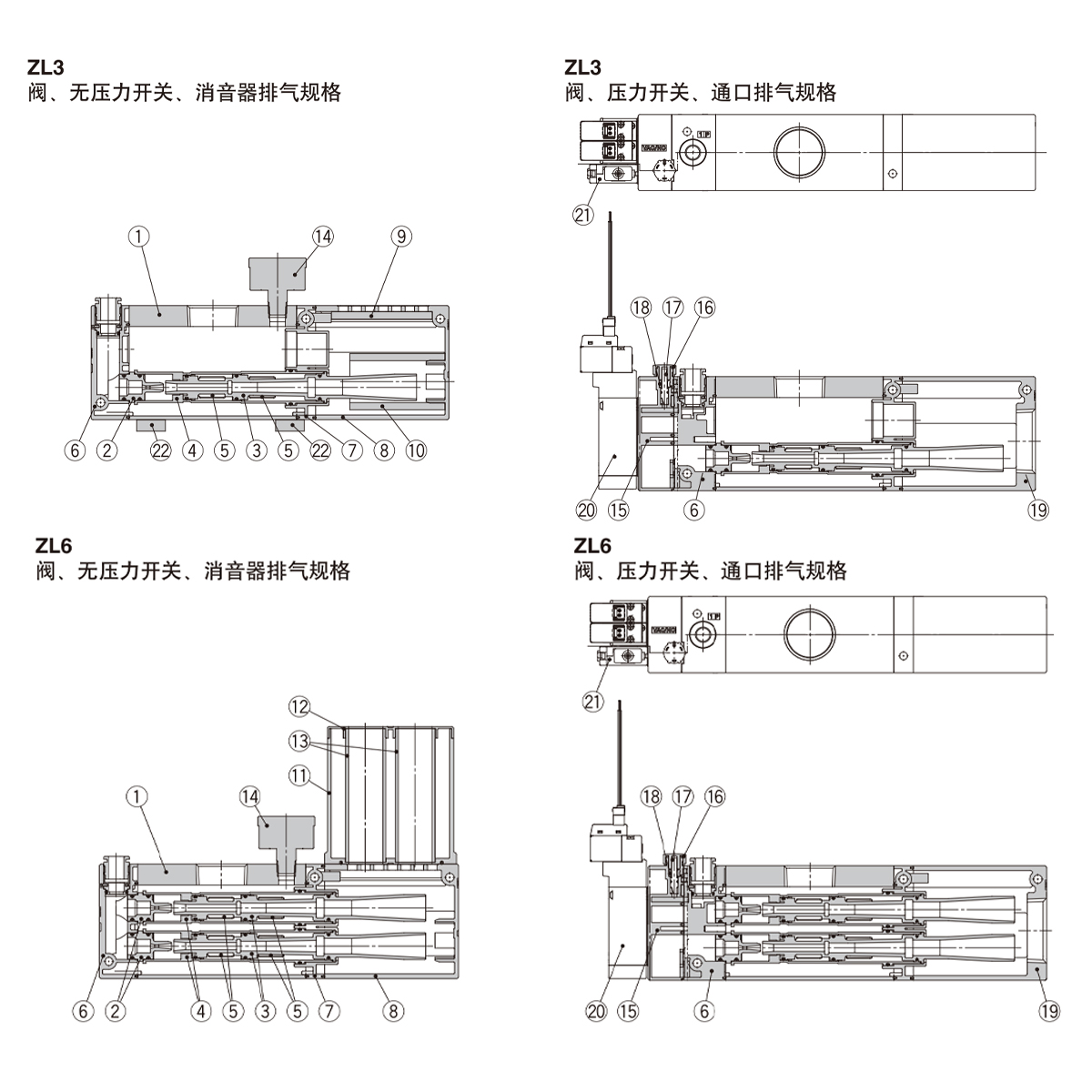

  • الأجزاء المكونة
    رقم الاسم مادة ملاحظة رقم الاسم مادة ملاحظة
    1 الجسم الرئيسي "سبائك الألومنيوم
    (بأكسيد)"     		- 14 مقياس الضغط - -
    15 لوحة صمام بت -
    2 فوهة بوم - 16 عقارب بوم -
    3 فوهة لافال بت 17 صمام الإبرة بت -
    4 مرفق بوم 18 صمام الإبرة guide rod النحاس (طلاء النيكل بدون كهرباء) -
    5 صمام ذو اتجاه واحد FKM -
    6 موصل أمامي بت - 19 كتلة من خلال ثقب سبائك الألومنيوم (المعالجة بالكروم، المغلفة) -
    7 موصل خلفي بت -
    8 قذيفة كاتم الصوت 1 بت - 20 صمام العرض، صمام التمزق - -
    9 مادة كاتم الصوت 1 الراتنج 21 مفتاح ضغط الفراغ - -
    10 مادة كاتم الصوت 2 قماش غير منسوج 22 مجموعة موصل التركيب السفلي النحاس (طلاء النيكل بدون كهرباء) -
    11 قذيفة كاتم الصوت 2 بت - -
    12 غطاء كاتم الصوت بوم 23 مواد الختم (حلقات O، الخ) هنبر / نبر -
    13 مادة كاتم الصوت 3 قماش غير منسوج (غير قابلة للإزالة، يجب استبدال مجموعة كاتم الصوت) 24 مسامير التجميع الصلب (كرومات ثلاثي التكافؤ) -
    - - - -

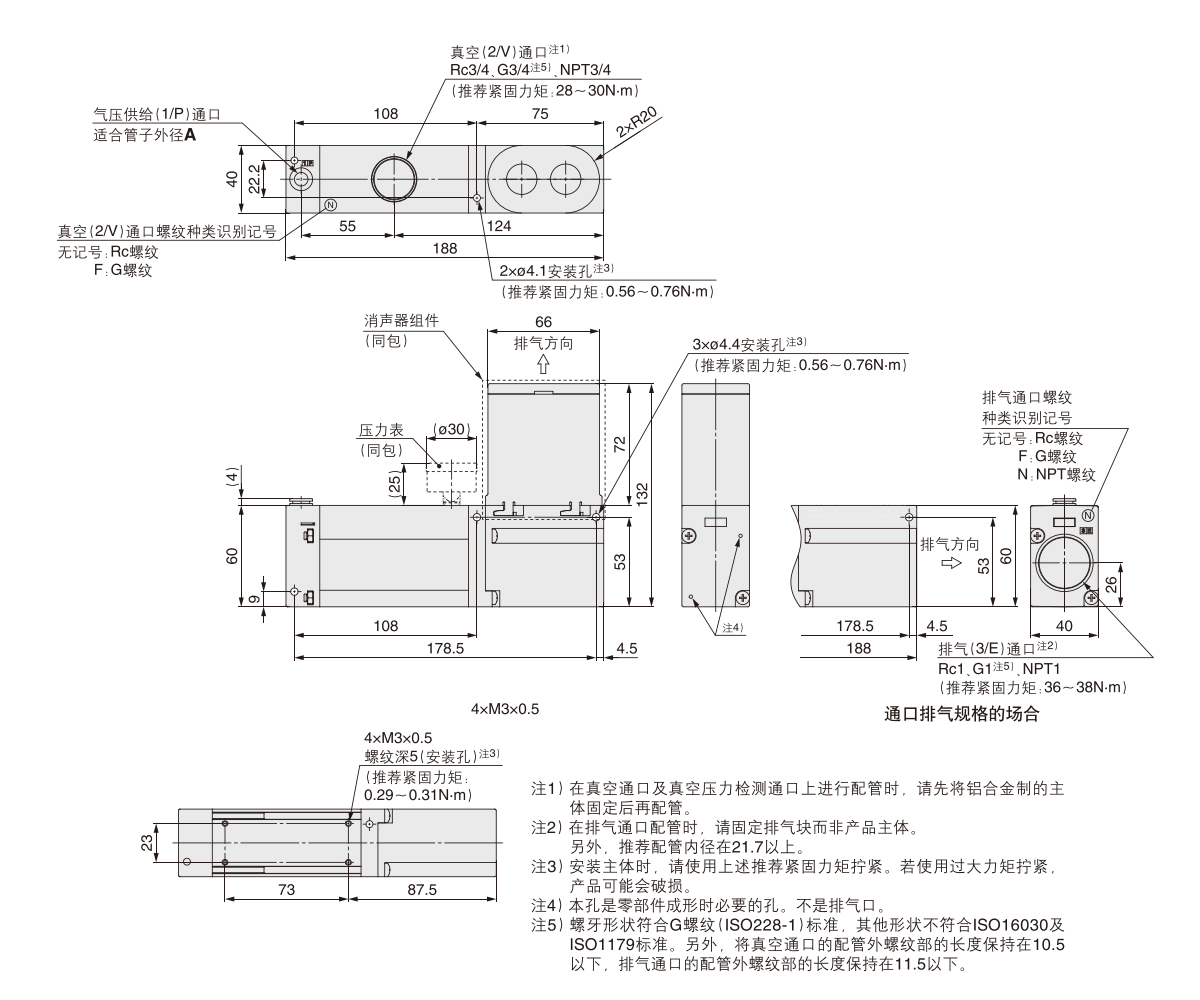

    منفذ إمداد ضغط الهواء (1/P) مناسب للقطر الخارجي للأنبوب.
    A الافراج عن لون الأكمام
    ZL3[ □□ 8 رمادي فاتح

    منفذ إمداد ضغط الهواء (1/P) مناسب للقطر الخارجي للأنبوب.
    A الافراج عن لون الأكمام
    ZL6  □ 8 رمادي فاتح
