كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125) الموردون

الصفحة الرئيسية / المنتجات / مكونات الفراغ / كوب شفط فراغ / كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125)

كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125) كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125) كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125) كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125)
  • كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125)
  • كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125)
  • كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125)
  • كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125)
كوب شفط فراغ

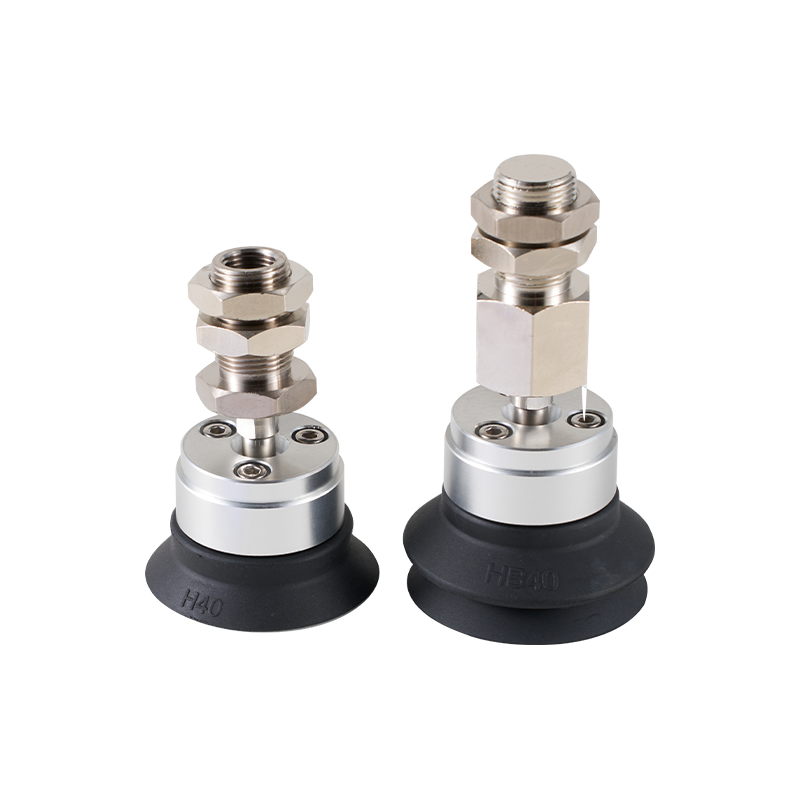

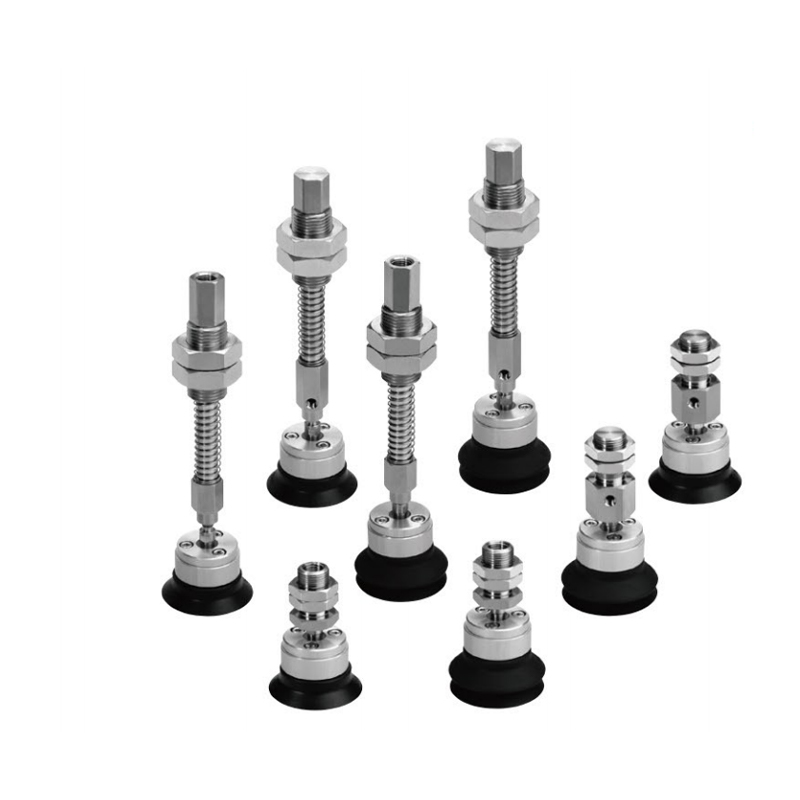

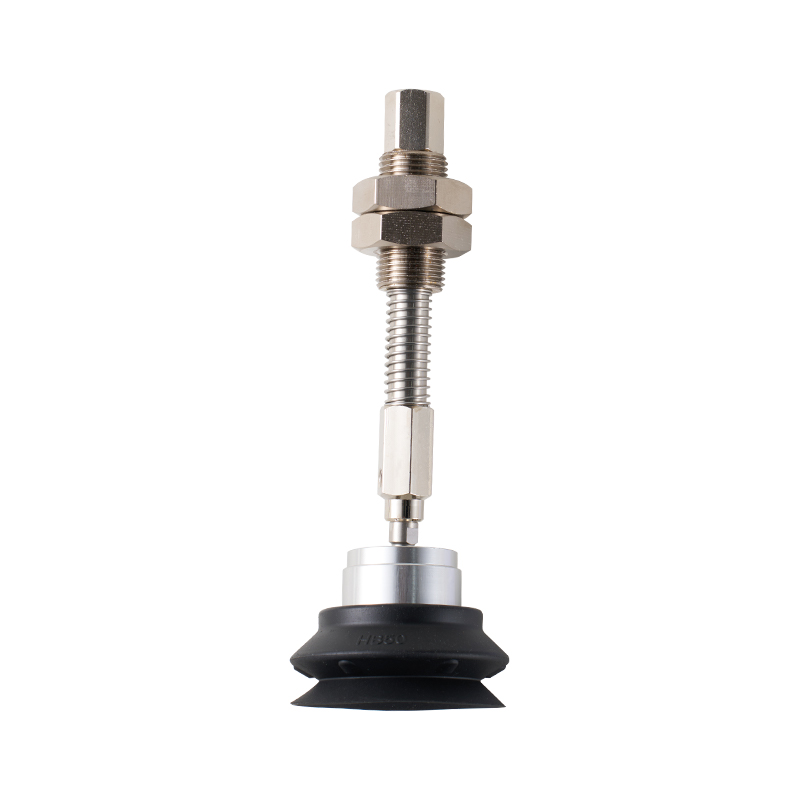

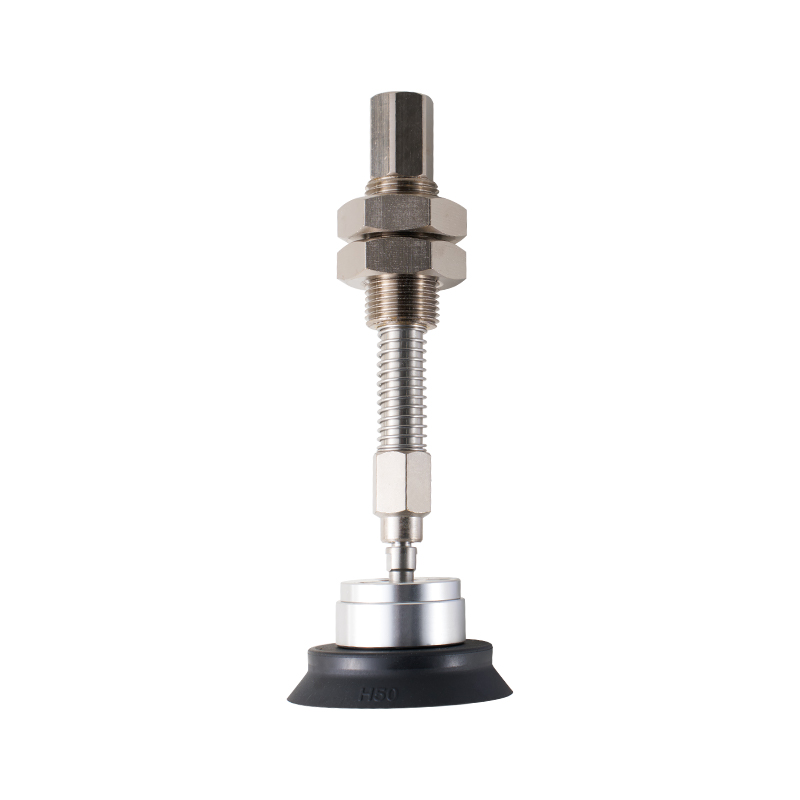

كوب الشفط الفراغي المتأرجح من سلسلة ZP2 (Ø32~Ø125)

تم تصميم أكواب الشفط المتأرجحة شديدة التحمل من سلسلة ZP2 (Ø32 ~ Ø125) للحمل الكبير وظروف الميل الكبيرة في السيناريوهات الصناعية. إنها تحقق تركيبًا متكيفًا لسطح قطعة العمل من خلال آلية التعويض المعلقة وتكون مناسبة لنقل ووضع المواد الصلبة مثل الصفائح المعدنية والمكونات الهندسية.

الميزات الأساسية:
هيكل التعويض الديناميكي
تسمح المفاصل المتأرجحة متعددة الاتجاهات المدمجة لكوب الشفط بتعديل وضعه بشكل مستقل ضمن نطاق الميل ±15 درجة، مما يزيل خطر تسرب الفراغ الناتج عن تشوه قطعة العمل أو انحراف الموضع.

تصميم معزز للخدمة الشاقة
تم تشكيل الهيكل العظمي المعزز متعدد الطبقات والركيزة المطاطية المقاومة للتمزق بشكل مركب لتحسين الصلابة الهيكلية ويمكن أن تحمل حمل تأثير أحادي النقطة يتجاوز 300% من أكواب الشفط التقليدية.

أداء الختم العالمي
يتم دمج هيكل الشفة ذو الأخدود المتغير مع حلقة إغلاق متاهة للحفاظ على درجة فراغ ثابتة (≥85% من القيمة الأولية) على الأسطح المعقدة مثل الأسطح الخشنة والأسطح الزيتية.

واجهة الاستجابة السريعة
قناة تدفق هواء تجريبية مدمجة، زمن استجابة الشفط ≥0.8 ثانية (ظروف العمل القياسية)، مجموعة صمامات مدمجة مضادة للسيفون لمنع انقطاع التيار الكهربائي وسقوط المواد.

نظام محول وحدات
يوفر مواصفات متعددة لواجهات التثبيت مثل الخيوط M6~M12/الفلنجات سريعة التغيير، ويدعم تكامل التوصيل والتشغيل مع المستجيب النهائي للروبوت أو نظام الجمالون.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:كأس الشفط غير المتصل من سلسلة CTB
التالي:كوب شفط الفراغ الثقيل من سلسلة ZHP مع مولد فراغ

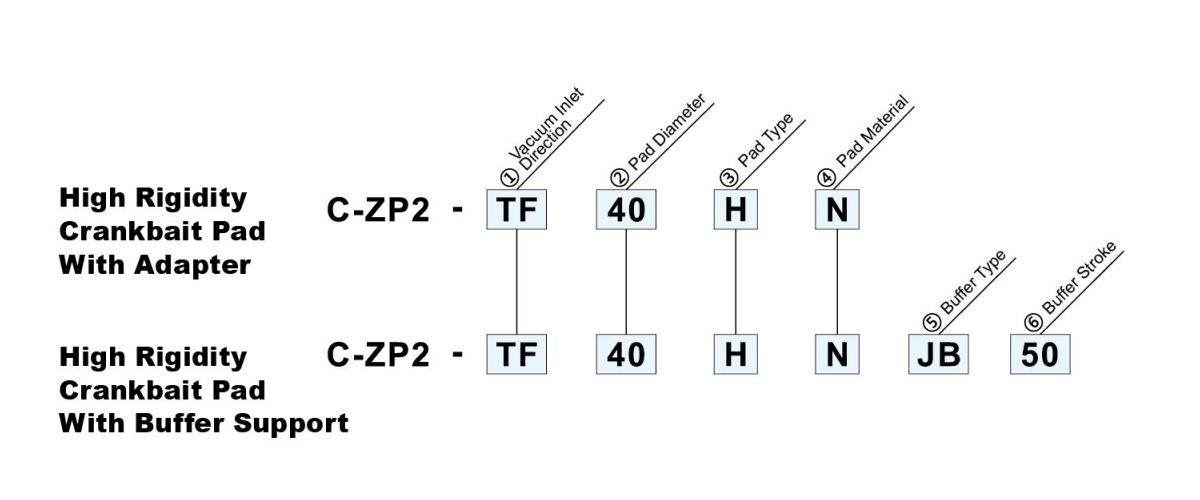

  • ①منفذ التفريغ
    الاتجاه     		④مادة الوسادة □
    تف عمودي N نبر
    XF جانبي S مطاط السيليكون
    ⑤نوع المخزن المؤقت
    جي بي عمودي vaccum
    مدخل

    ②قطر الوسادة (مم) O/
    ③شريط الوسادة☆     		ح* أنا* ي* ك*
    32 40 50 63 80 100 125
    Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125
    H مسطحة مع أضلاعها ● ● ● ●
    غ.ب 2 منفاخ ● ● ● ●
    المخزن المؤقت            السكتة الدماغية 25 25   مم ● ● ● ●
    50 50   مم ● ● ● ●
    75 75   مم ● ● ● ●
    100 100    مم - - ● ●

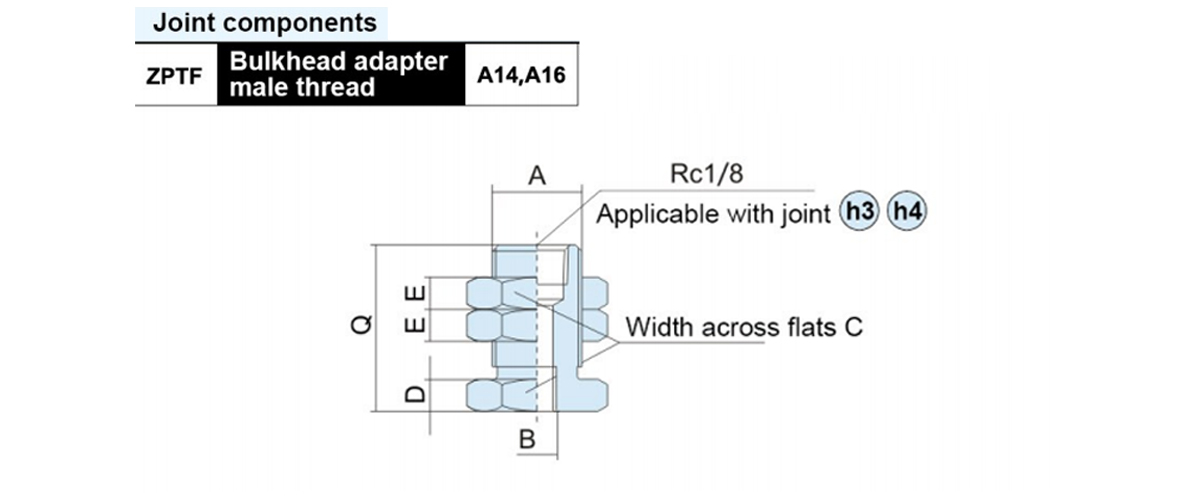

  • الوضع A B C D E Q الوزن (ز)
    زبتف-A14 م14×1 م6×1 19 5 5 26 42.5
    زبتف-A16 م16×1.5 م10×1.25 22 6 6 31 62.5

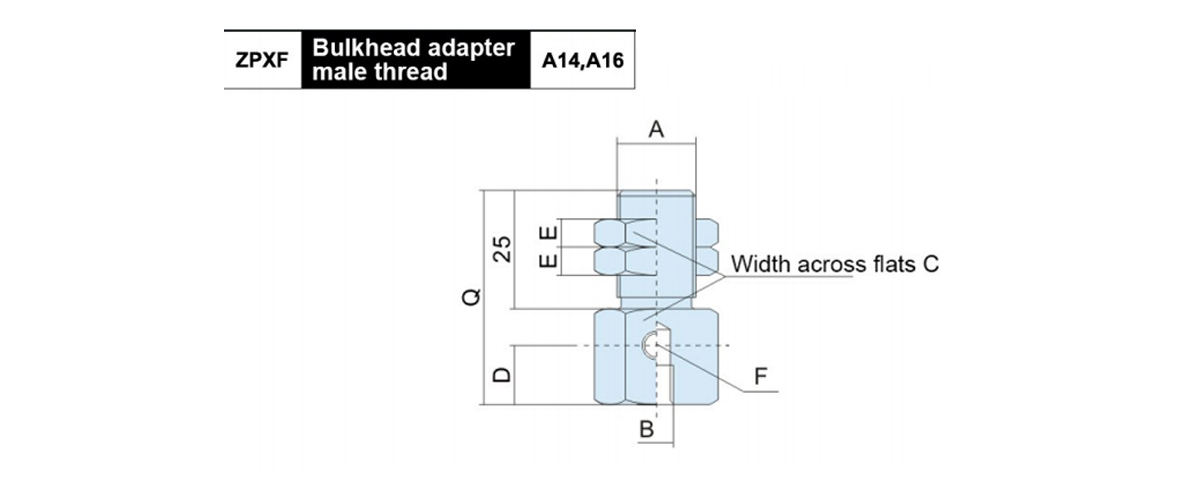

    الوضع A B C D E F Q الوزن (ز)
    زبكسف-A14 م14×1 م6×1 19 5 5 م5×0.8 26 78.5
    زبكسف-A16 م16×1.5 م10×1.25 22 6 6 آر سي 1/8 31 136.5

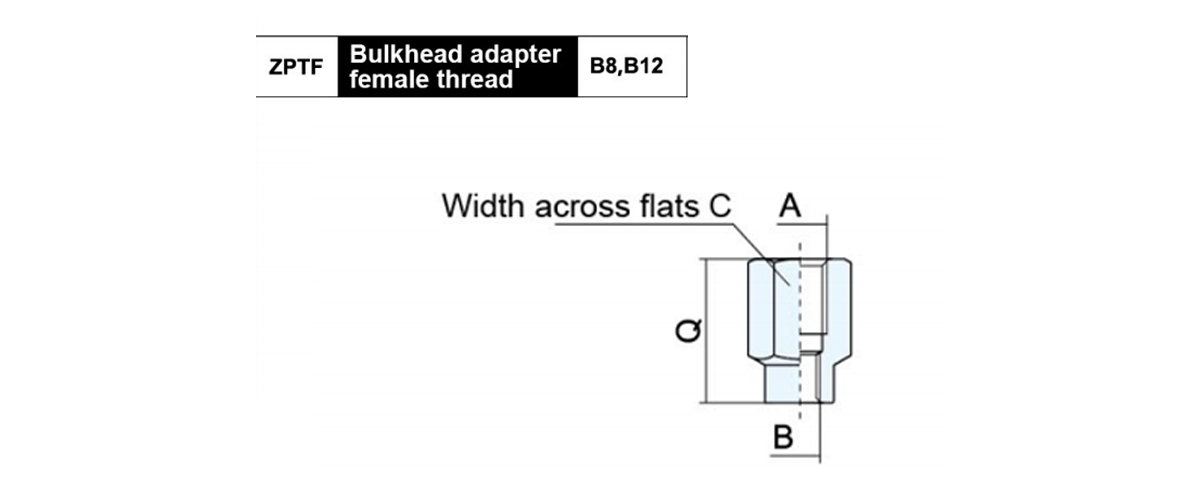

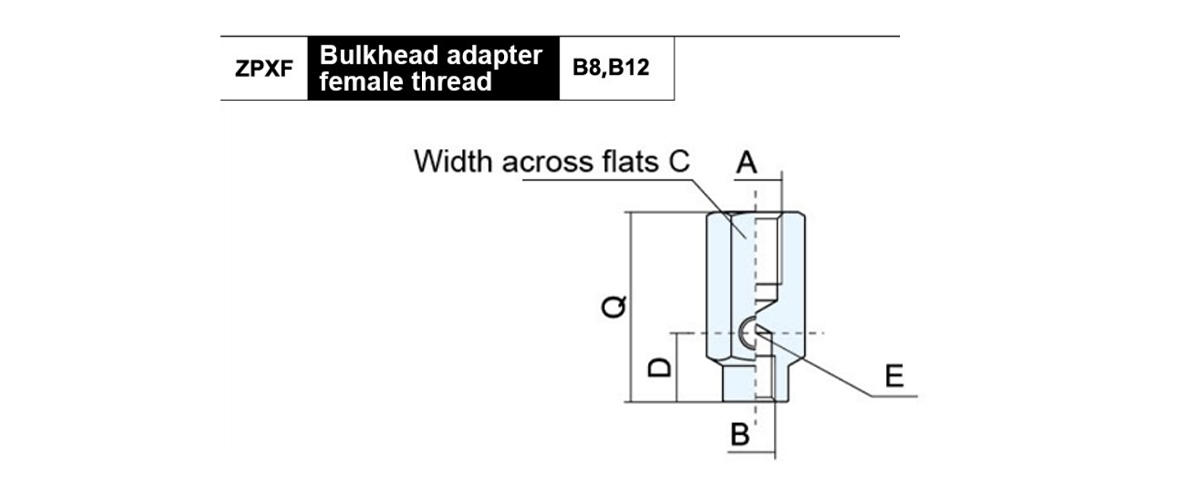

    الوضع A B C Q الوزن (ز)
    زبتف-B8 م8×1.25 م6×1 13 21 16.5
    زبتف-B12 م12×1.75 م10×1.25 17 26 32

    الوضع Øأ B C ØD E F G H I J K لوحة قابلة للتطبيق
    ZP2A-TF0 30 م14×1 3-M2.5×0.45 2 21.5 21 47.5 5 19 19 14.5 H1 H2
    ZP2A-TF1 3-M3×0.5 I1 I2
    ZP2A-TF2 50 م16×1.5 4-M4×0.7 4 28.5 25 59.5 6 22 22 19 ج1 ج2
    ZP2A-TF3 70 4-م5×0.8 29.5 60.5 20 ك1 ك2

    الوضع Øأ B C ØD E F G H I J K لوحة قابلة للتطبيق
    ZP2A-TF0 30 م14×1 3-M2.5×0.45 2 21.5 21 47.5 5 19 19 14.5 H1 H2
    ZP2A-TF1 3-M3×0.5 I1 I2
    ZP2A-TF2 50 م16×1.5 4-M4×0.7 4 28.5 25 59.5 6 22 22 19 ج1 ج2
    ZP2A-TF3 70 4-م5×0.8 29.5 60.5 20 ك1 ك2

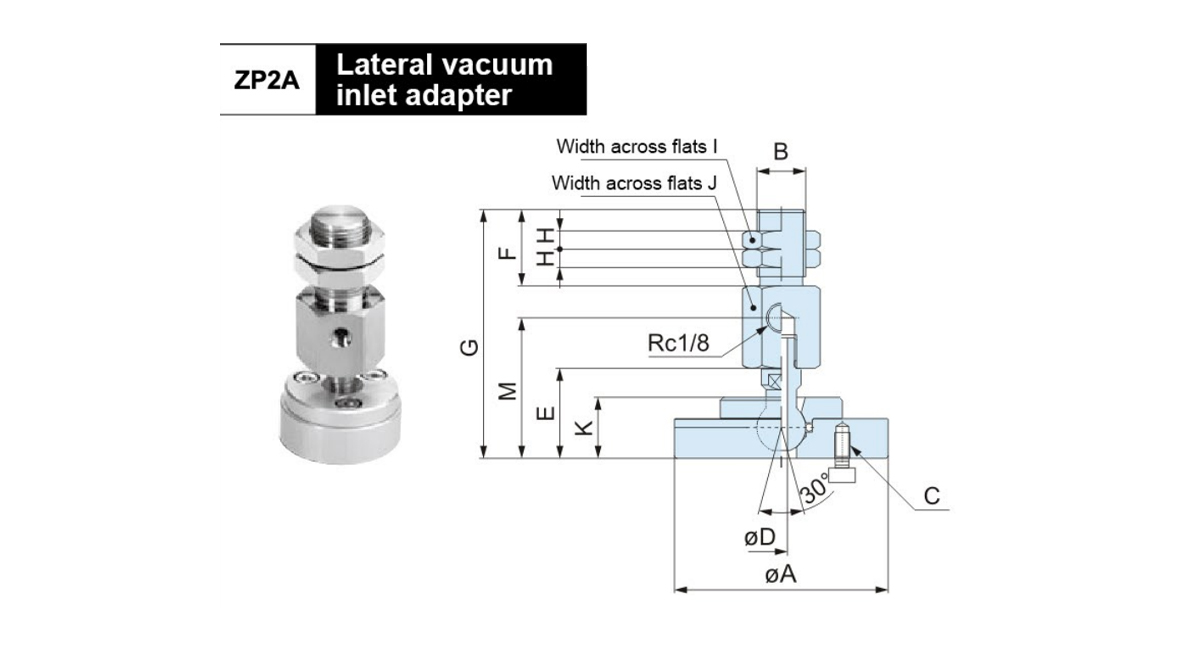

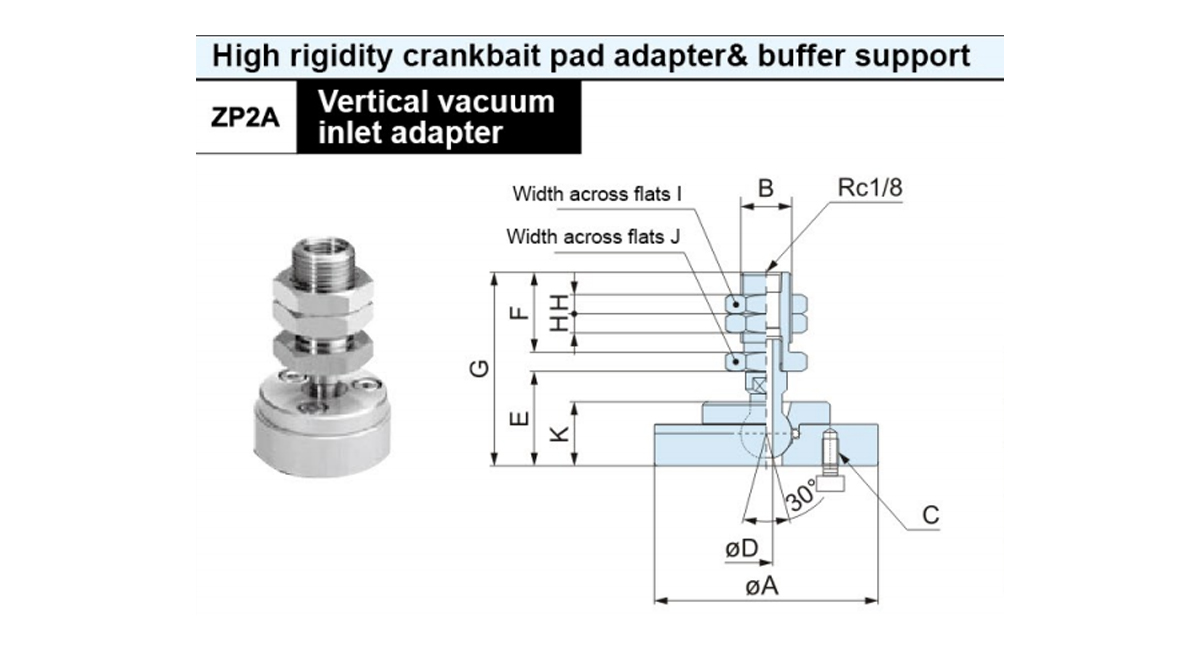

    الوضع Øأ B C ØD E F G H 1 J K M لوحة قابلة للتطبيق
    ZP2A-XF0 30 م14×1 3-M2.5×0.45 2 21.5 21 59.5 5 19 19 14.5 32 H1 H2
    ZP2A-XF1 3-M3×0.5 I1 I2
    ZP2A-XF2 50 م16×1.5 4-M4×0.7 4 28.5 25 80.5 6 22 22 19 45 ج1 ج2
    ZP2A-XF3 70 4-م5×0.8 29.5 81.5 20 46 ك1 ك2

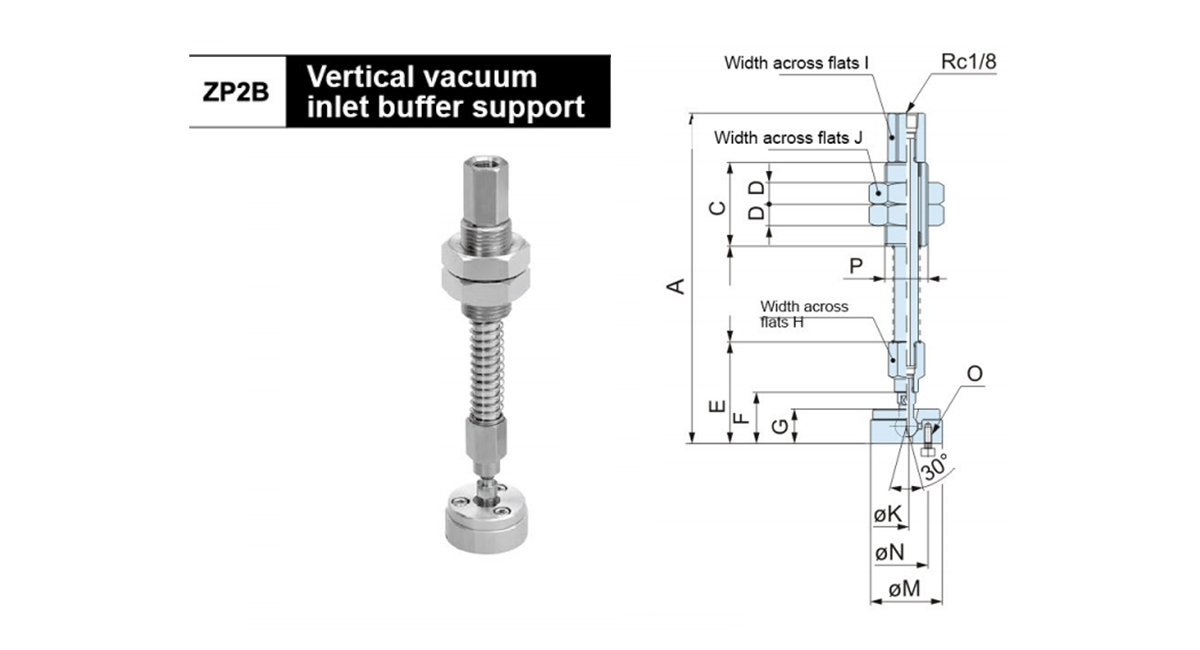

    الوضع A B C D E F G H
    I     		J حسنًا أوم
    ØN
    0     		P ينطبق
    وسادة
    ZP2B-TF0JB25 138 40 35 9 42.5 21.5 14.5 13 14 27 2 30 14 3-M2.5×0.45 م18×1.5 H1 H2
    ZP2B-TF0JB50 173 75
    ZP2B-TFOJB75 209 111
    ZP2B-TF1JB25 138 40 18 3-M3×0.5 I1 I2
    ZP2B-TF1JB50 173 75
    ZP2B-TF1JB75 209 111
    ZP2B-TF2JB25 172.5 44 50 9.5 54.5 28.5 19 17 17 30 4 50 34 4-M4×0.7 م22×1.5 ج1 ج2
    ZP2B-TF2JB50 208.5 80
    ZP2B-TF2JB75 248.5 120
    ZP2B-TF2JB100 283.5 155
    ZP2B-TF3JB25 173.5 44 55.5 29.5 20 17 17 30 4 70 40 4-م5×0.8 ك1 ك2
    ZP2B-TF3JB50 209.5 80
    ZP2B-TF3JB75 249.5 120
    ZP2B-TF3JB100 284.5 155

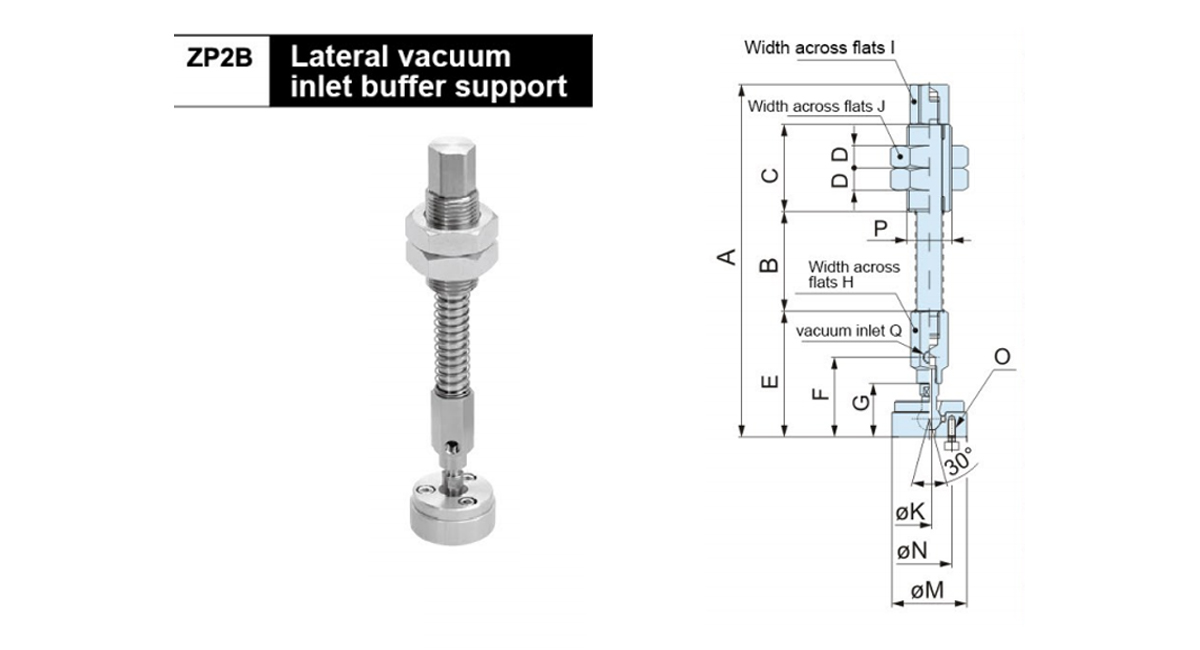

    الوضع A B C D E F G H 1 J حسنًا أوم ØN 0 P Q ينطبق
    وسادة
    ZP2B-XF0JB25 141.5 40 35 9 50.5 32 21.5 13 14 27 2 30 14 3-M2.5×0.45 م18×1.5 م5×0.8 H1 H2
    ZP2B-XF0JB50 176.5 75
    ZP2B-XFOJB75 212.5 111
    ZP2B-XF1JB25 141.5 40 18 3-M3×0.5 I1 I2
    ZP2B-XF1JB50 176.5 75
    ZP2B-XF1JB75 212.5 111
    ZP2B-XF2JB25 182.5 44 50 9.5 67.5 45 28.5 22 17 30 4 50 34 4-M4×0.7 م22×1.5 آر سي 1/8 ج1 ج2
    ZP2B-XF2JB50 218.5 80
    ZP2B-XF2JB75 258.5 120
    ZP2B-XF2JB100 293.5 155
    ZP2B-XF3JB25 182.5 44 68.5 46 29.5 22 17 30 4 70 40 4-م5×0.8 ك1 ك2
    ZP2B-XF3JB50 218.5 80
    ZP2B-XF3JB75 258.5 120
    ZP2B-XF3JB100 293.5 155

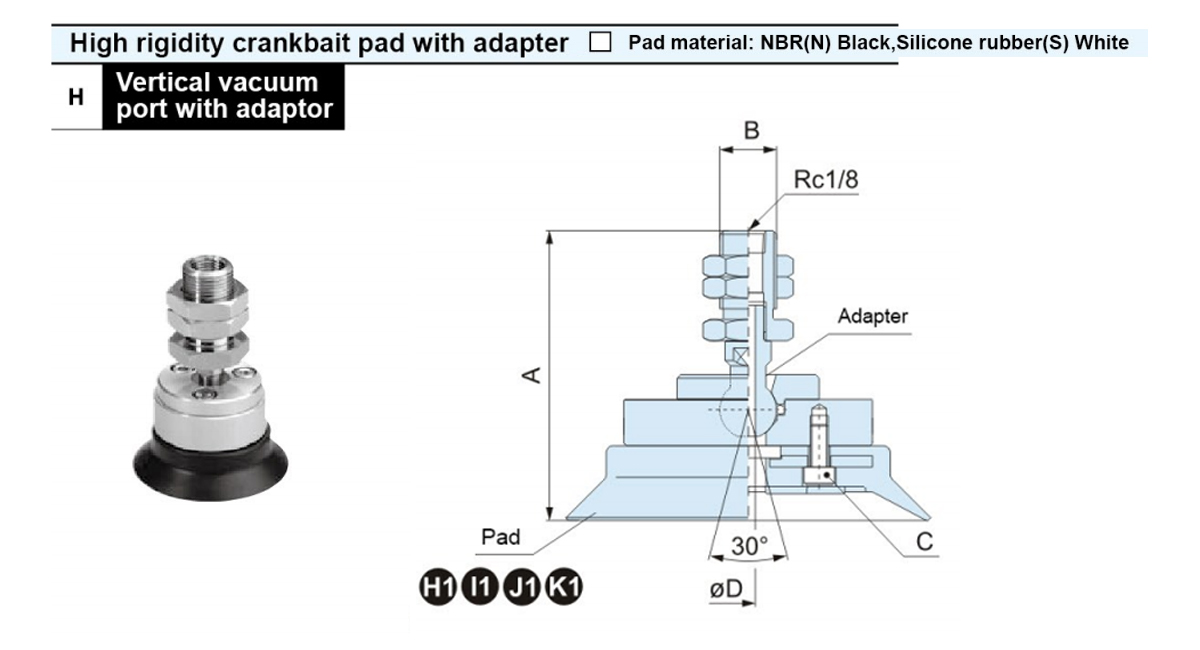

    الوضع A B C ØD نموذج المحول
    C-ZP2-TF32H□ 55.5 م14×1 3-M2.5×0.45 2 ZP2A-TF0
    C-ZP2-TF40H□ 59 3-M3×0.5 ZP2A-TF1
    C-ZP2-TF50H□
    C-ZP2-TF63H□ 74 م16×1.5 4-M4×0.7 4 ZP2A-TF2
    C-ZP2-TF80H□ 76
    C-ZP2-TF100H□ 81.5 4-م5×0.8 ZP2A-TF3

    C-ZP2-TF125H□

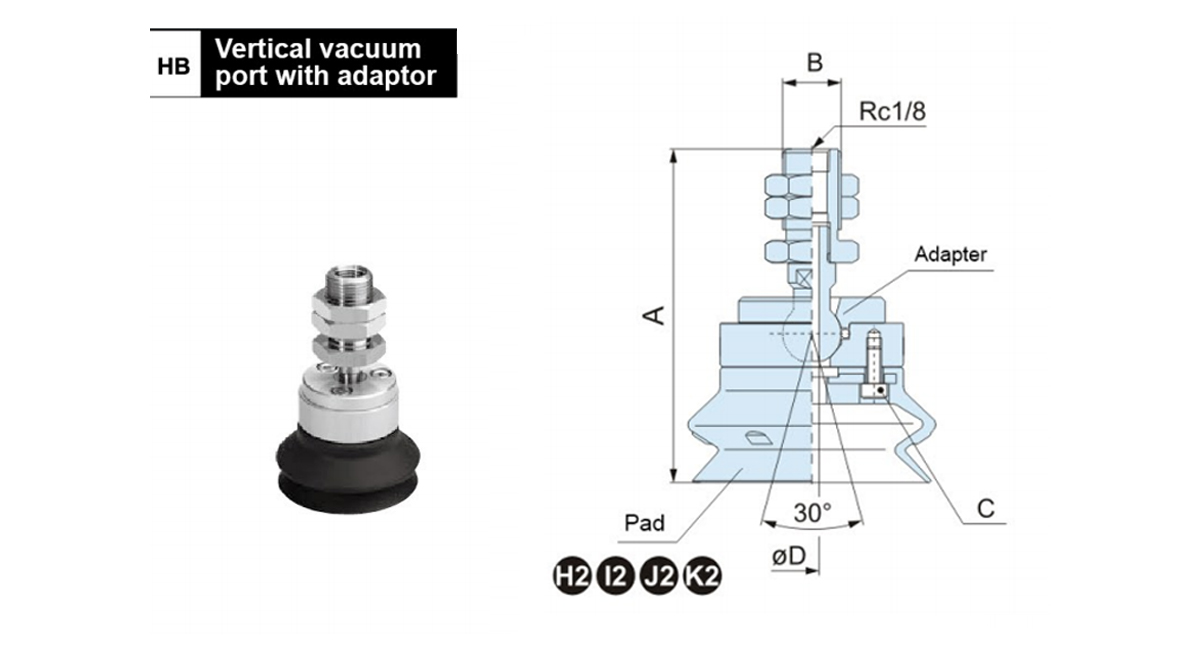

    الوضع A B C ØD نموذج المحول
    C-ZP2-TF32HB□ 66 م14×1 3-M2.5×0.45 2 ZP2A-TF0
    C-ZP2-TF40HB□ 68 3-M3×0.5 ZP2A-TF1
    C-ZP2-TF50HB□ 71.5
    C-ZP2-TF63HB□ 91 م16×1.5 4-M4×0.7 4 ZP2A-TF2
    C-ZP2-TF80HB□ 96.5
    C-ZP2-TF100HB□ 108 4-م5×0.8 ZP2A-TF3
    C-ZP2-TF125HB 116.5

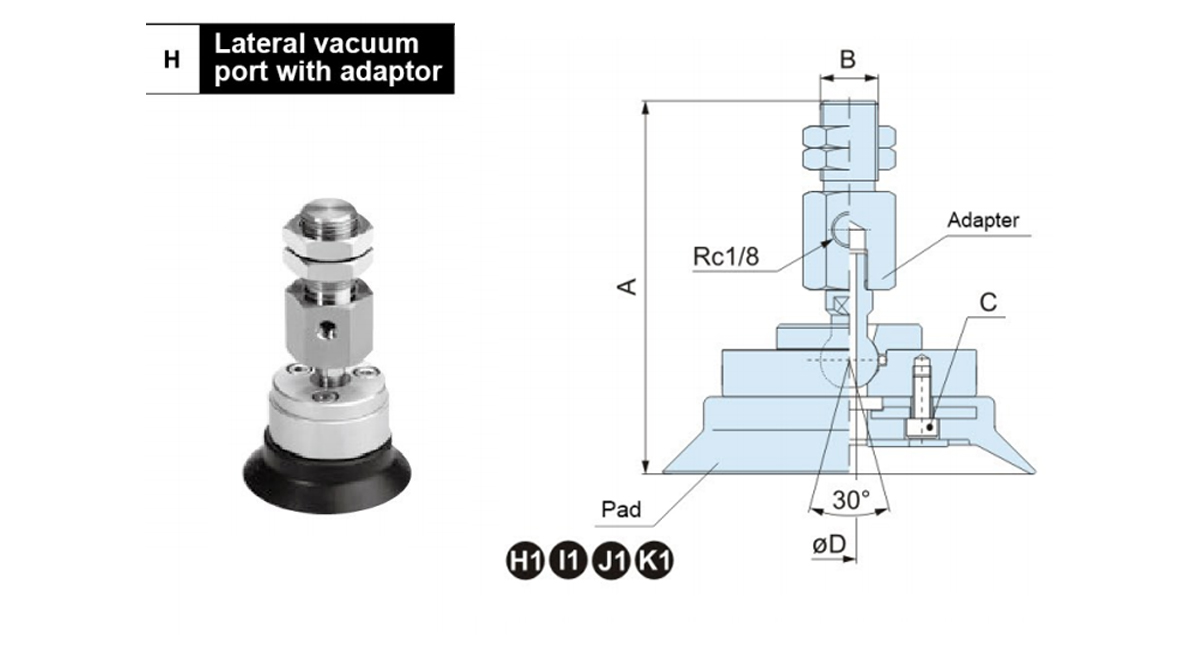

    الوضع A B C ØD نموذج المحول
    C-ZP2-XF32H□ 67.5 م14×1 3-M2.5×0.45 2 ZP2A-XF0
    C-ZP2-XF40H□ 71 3-M3×0.5 ZP2A-XF1
    C-ZP2-XF50H□
    C-ZP2-XF63H□ 95 م16×1.5 4-M4×0.7 4 ZP2A-XF2
    C-ZP2-XF80H□ 97
    C-ZP2-XF100H□ 102.5 4-م5×0.8 ZP2A-XF3
    C-ZP2-XF125H□

    الوضع A B C ØD نموذج المحول
    C-ZP2-XF32HB□ 78 م14×1 3-M2.5×0.45 2 ZP2A-XF0
    C-ZP2-XF40HB□ 80 3-M3×0.5 ZP2A-XF1
    C-ZP2-XF50HB□ 83.5
    C-ZP2-XF63HB□ 112 م16×1.5 4-M4×0.7 4 ZP2A-XF2
    C-ZP2-XF80HB□ 117.5
    C-ZP2-XF100HB□ 129 4-م5×0.8 ZP2A-XF3
    C-ZP2-XF125HB□ 137.5

    الوضع A B C D E F G H I ØJ نموذج دعم المخزن المؤقت
    C-ZP2-TF32H□JB25 146 40 35 9 42.5 13 27 م18×1.5 14 2 ZP2B-TFOJB25
    C-ZP2-TF32H□ JB50 181 75 ZP2B-TFOJB50
    C-ZP2-TF32H□JB75 217 111 ZP2B-TFOJB75
    C-ZP2-TF40H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF40H□JB50 184.5 75 ZP2B-TF1JB50
    C-ZP2-TF40H□JB75 220.5 111 ZP2B-TF1JB75
    C-ZP2-TF50H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF50H□JB50 184.5 75 ZP2B-TF1JB50
    C-ZP2-TF50H□JB75 220.5 111 ZP2B-TF1JB75
    C-ZP2-TF63H□JB25 187 44 50 9.5 54.5 17 30 م22×1.5 17 4 ZP2B-TF2JB25
    C-ZP2-TF63H□JB50 223 80 ZP2B-TF2JB50
    C-ZP2-TF63H□JB75 263 120 ZP2B-TF2JB75
    C-ZP2-TF63H□JB100 298 155 ZP2B-TF2JB100
    C-ZP2-TF80H□JB25 189 44 ZP2B-TF2JB25
    C-ZP2-TF80H□JB50 225 80 ZP2B-TF2JB50
    C-ZP2-TF80H□JB75 265 120 ZP2B-TF2JB75
    C-ZP2-TF80H□JB100 300 155 ZP2B-TF2JB100
    C-ZP2-TF100H□JB25 194.5 44 55.5 ZP2B-TF3JB25
    C-ZP2-TF100H□JB50 230.5 80 ZP2B-TF3JB50
    C-ZP2-TF100H□JB75 270.5 120 ZP2B-TF3JB75
    C-ZP2-TF100H□JB100 305.5 155 ZP2B-TF3JB100
    C-ZP2-TF125H□JB25 194.5 44 ZP2B-TF3JB25
    C-ZP2-TF125H□JB50 230.5 80 ZP2B-TF3JB50
    C-ZP2-TF125H□JB75 270.5 120 ZP2B-TF3JB75
    C-ZP2-TF125H□JB100 305.5 155 ZP2B-TF3JB100

    الوضع A B C D E F G H I ØJ نموذج دعم المخزن المؤقت
    C-ZP2-TF32HB□ JB25 156.5 40 35 9 42.5 13 27 م18×1.5 14 ZP2B-TFOJB25
    C-ZP2-TF32HB□ JB50 191.5 75 ZP2B-TFOJB50
    C-ZP2-TF32HB□JB75 227.5 111 ZP2B-TFOJB75
    C-ZP2-TF40HB□JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF40HB□JB50 193.5 75 2 ZP2B-TF1JB50
    C-ZP2-TF40HB□JB75 229.5 111 ZP2B-TF1JB75
    C-ZP2-TF50HB□JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF50HB□JB50 193.5 75 ZP2B-TF1JB50
    C-ZP2-TF50HB□JB75 229.5 111 ZP2B-TF1JB75
    C-ZP2-TF63HB□JB25 204 44 50 9.5 54.5 30 م22×1.5 17 4 ZP2B-TF2JB25
    C-ZP2-TF63HB□JB50 240 80 ZP2B-TF2JB50
    C-ZP2-TF63HB□JB75 280 120 17 ZP2B-TF2JB75
    C-ZP2-TF63HB□JB100 315 155 ZP2B-TF2JB100
    C-ZP2-TF80HB□JB25 209.5 44 ZP2B-TF2JB25
    C-ZP2-TF80HB□JB50 245.5 80 ZP2B-TF2JB50
    C-ZP2-TF80HB□JB75 285.5 120 ZP2B-TF2JB75
    C-ZP2-TF80HB□JB100 320.5 155 ZP2B-TF2JB100
    C-ZP2-TF100HB□JB25 221 44 55.5 ZP2B-TF3JB25
    C-ZP2-TF100HB□JB50 257 80 ZP2B-TF3JB50
    C-ZP2-TF100HB□JB75 297 120 ZP2B-TF3JB75
    C-ZP2-TF100HB□JB100 332 155 ZP2B-TF3JB100
    C-ZP2-TF125HB□JB25 229.5 44 ZP2B-TF3JB25
    C-ZP2-TF125HB□JB50 265.5 80 ZP2B-TF3JB50
    C-ZP2-TF125HB□JB75 305.5 120 ZP2B-TF3JB75
    C-ZP2-TF125HB□JB100 340.5 155

    ZP2B-TF3JB100

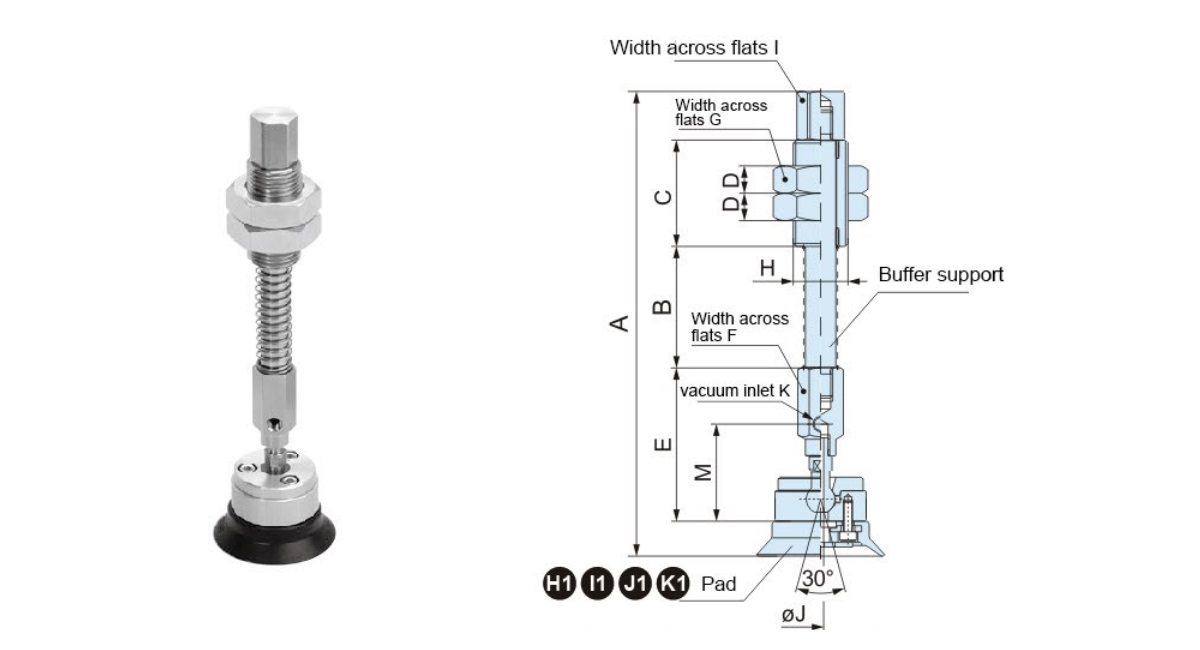

    الوضع A B C D E F G H 1 ØJ K M نموذج دعم المخزن المؤقت
    C-ZP2-XF32H□JB25 149.5 40 35 9 50.5 13 27 م18×1.5 14 2 م5×0.8 32 ZP2B-XFOJB25
    C-ZP2-XF32H□JB50 184.5 75 ZP2B-XFOJB50
    C-ZP2-XF32H□JB75 220.5 111 ZP2B-XFOJB75
    C-ZP2-XF40H□JB25 153 40 ZP2B-XF1JB25
    C-ZP2-XF40H□JB50 188 75 ZP2B-XF1JB50
    C-ZP2-XF40H□JB75 224 111 ZP2B-XF1JB75
    C-ZP2-XF50H□JB25 153 40 ZP2B-XF1JB25
    C-ZP2-XF50H□JB50 188 75 ZP2B-XF1JB50
    C-ZP2-XF50H□JB75 224 111 ZP2B-XF1JB75
    C-ZP2-XF63H□JB25 197 44 50 9.5- 67.5 22 30 م22×1.5 17 4 آر سي 1/8 45 ZP2B-XF2JB25
    C-ZP2-XF63H□JB50 233 80 ZP2B-XF2JB50
    C-ZP2-XF63H□JB75 273 120 ZP2B-XF2JB75
    C-ZP2-XF63H□JB100 308 155 ZP2B-XF2JB100
    C-ZP2-XF80H□JB25 199 44 ZP2B-XF2JB25
    C-ZP2-XF80H□JB50 235 80 ZP2B-XF2JB50
    C-ZP2-XF80H□JB75 275 120 ZP2B-XF2JB75
    C-ZP2-XF80H□JB100 310 155 ZP2B-XF2JB100
    C-ZP2-XF100H□JB25 204.5 44 68.5 46 ZP2B-XF3JB25
    C-ZP2-XF100H□JB50 240.5 80 ZP2B-XF3JB50
    C-ZP2-XF100H□JB75 280.5 120 ZP2B-XF3JB75
    C-ZP2-XF100H□JB100 315.5 155 ZP2B-XF3JB100
    C-ZP2-XF125H□JB25 204.5 44 ZP2B-XF3JB25
    C-ZP2-XF125H□ JB50 240.5 80 ZP2B-XF3JB50
    C-ZP2-XF125H□ JB75 280.5 120 ZP2B-XF3JB75
    C-ZP2-XF125H□ JB100 315.5 155 ZP2B-XF3JB100

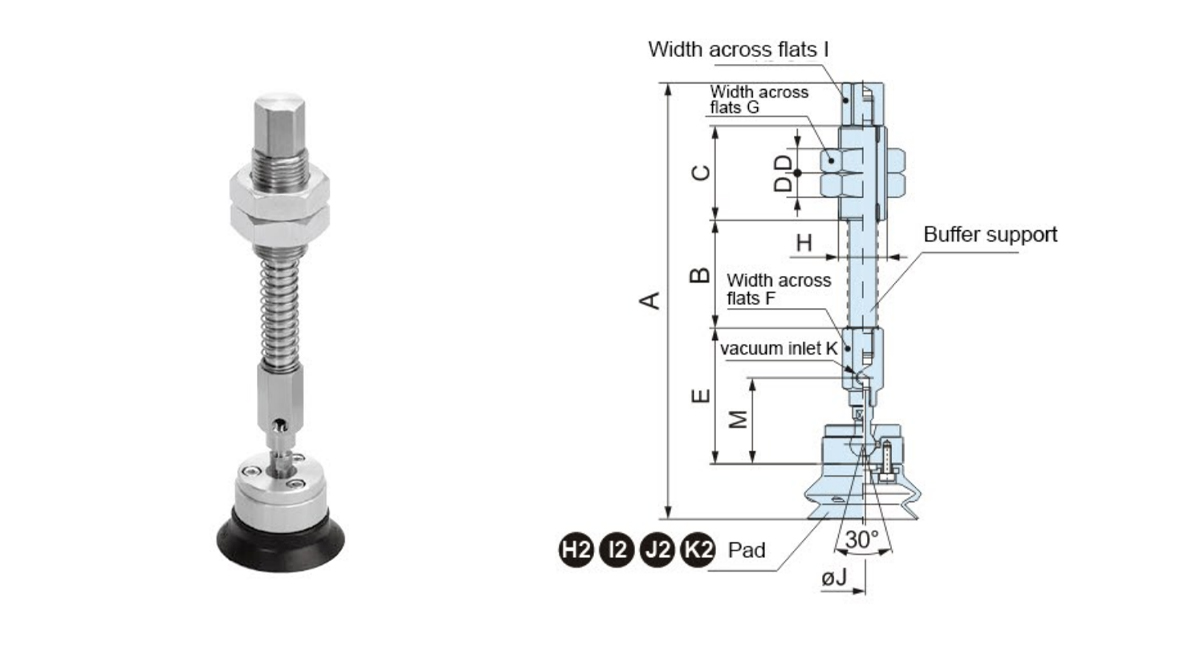

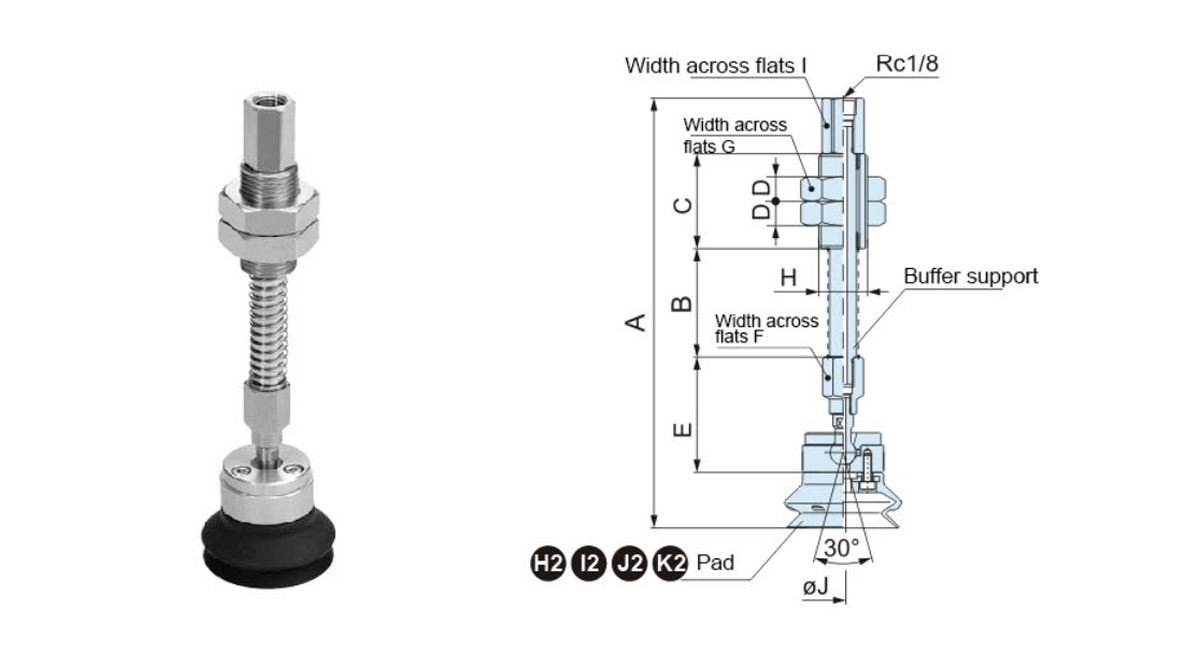

    الوضعl A B C D E F G H 1 ØJ K M نموذج دعم المخزن المؤقت
    C-ZP2-XF32HB□JB25 160 40 35 9 50.5 13 27 م18×1.5 14 2 م5×0.8 32 ZP2B-XFOJB25
    C-ZP2-XF32HB□JB50 195 75 ZP2B-XFOJB50
    C-ZP2-XF32HB□JB75 231 111 ZP2B-XFOJB75
    C-ZP2-XF40HB□JB25 162 40 ZP2B-XF1JB25
    C-ZP2-XF40HB□JB50 197 75 ZP2B-XF1JB50
    C-ZP2-XF40HB□JB75 233 111 ZP2B-XF1JB75
    C-ZP2-XF50HB□JB25 165.5 40 ZP2B-XF1JB25
    C-ZP2-XF50HB□JB50 200.5 75 ZP2B-XF1JB50
    C-ZP2-XF50HB□JB75 236.5 111 ZP2B-XF1JB75
    C-ZP2-XF63HB□JB25 214 44 50 9.5 67.5 22 30 م22×1.5 17 4 آر سي 1/8 45- ZP2B-XF2JB25
    C-ZP2-XF63HB□JB50 250 80 ZP2B-XF2JB50
    C-ZP2-XF63HB□JB75 290 120 ZP2B-XF2JB75
    C-ZP2-XF63HB□JB100 325 155 ZP2B-XF2JB100
    C-ZP2-XF80HB□JB25 219.5 44 ZP2B-XF2JB25
    C-ZP2-XF80HB□JB50 255.5 80 ZP2B-XF2JB50
    C-ZP2-XF80HB□JB75 295.5 120 ZP2B-XF2JB75
    C-ZP2-XF80HB□JB100 330.5 155 ZP2B-XF2JB100
    C-ZP2-XF100HB□JB25 231 44 68.5 46 ZP2B-XF3JB25
    C-ZP2-XF100HB□JB50 267 80 ZP2B-XF3JB50
    C-ZP2-XF100HB□JB75 307 120 ZP2B-XF3JB75
    C-ZP2-XF100HB□JB100 342 155 ZP2B-XF3JB100
    C-ZP2-XF125HB□JB25 239.5 44 ZP2B-XF3JB25
    C-ZP2-XF125HB□JB50 275.5 80 ZP2B-XF3JB50
    C-ZP2-XF125HB□JB75 315.5 120 ZP2B-XF3JB75
    C-ZP2-XF125HB□JB100 350.5 155 ZP2B-XF3JB100
