سلسلة SDAW أسطوانة رفيعة متعددة المواضع ذات محور مزدوج الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة رقيقة / سلسلة SDAW أسطوانة رفيعة متعددة المواضع ذات محور مزدوج

سلسلة SDAW أسطوانة رفيعة متعددة المواضع ذات محور مزدوج
  • سلسلة SDAW أسطوانة رفيعة متعددة المواضع ذات محور مزدوج
اسطوانة رقيقة

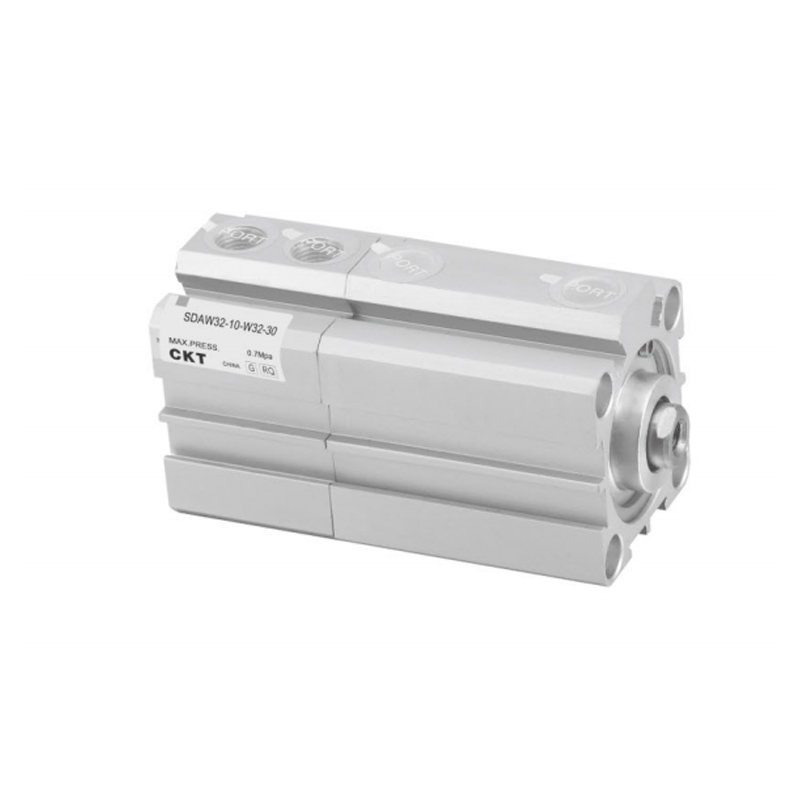

سلسلة SDAW أسطوانة رفيعة متعددة المواضع ذات محور مزدوج

إن الأسطوانة الرقيقة متعددة المواضع من سلسلة SDAW عبارة عن أسطوانة رفيعة مصممة لتحقيق كفاءة عالية في المساحة ومتطلبات المحطات المتعددة. يعمل هيكل التوجيه ثنائي المحور وإمكانية ركن السيارة في عدة مواضع على تحسين ضغط تخطيط المعدات والتأكد من مسار الحركة بشكل كبير.

(1) تصميم جسم نحيف للغاية
من خلال اختراق حد سمك الأسطوانات التقليدية، يتم ضغط الحجم المحوري بشكل كبير، وهو مناسب لتكامل وحدة التشغيل الآلي مع قيود المساحة الصارمة.

(2) هيكل قضيب التوجيه الصلب على الوجهين
تعمل قضبان التوجيه عالية القوة التي تم تكوينها بالتوازي على منع عزم انحراف قضيب المكبس بشكل فعال وتضمن دقة مسار المستجيب النهائي تحت الأحمال المعقدة.

(3) مواقف قابلة للبرمجة متعددة المواضع
يدعم القفل الدقيق والوضع المتكرر لأكثر من موضعين محددين مسبقًا ضمن نطاق السفر من خلال وحدات الفرامل الخارجية أو تكوينات مجموعة الصمامات.

(4) مشغل عالي القدرة على التكيف
تتوفر فتحات التبديل المغناطيسية الاختيارية وواجهات التثبيت المتنوعة (نوع الحافة السفلية/النهاية) لتلبية متطلبات التكامل الميكانيكي/الكهربائي لمنصات التشغيل الآلي السائدة.

(5) استجابة ديناميكية خفيفة الوزن
تم تحسين مسار التدفق الداخلي ومجموعة المكبس للأسطوانة لزيادة تردد الحركة الترددية مع الحفاظ على قوة الخرج لتلبية متطلبات ظروف العمل المكثفة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:سلسلة SDAT أسطوانة رفيعة متعددة المواضع

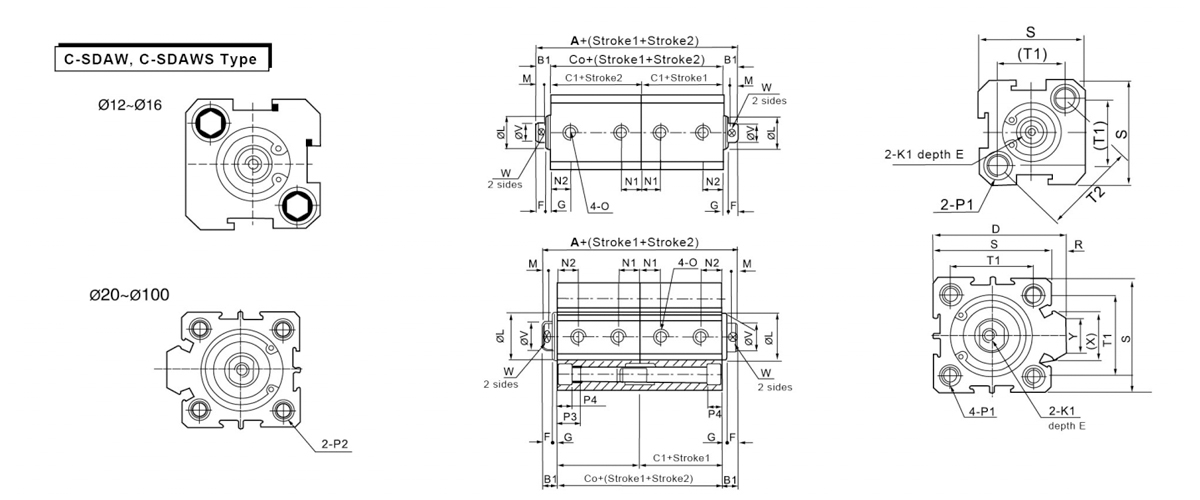

  • النموذج بدون التبديل التلقائي مع التبديل التلقائي ب1 D E F G ك1 L M ن1 ن2
    sormSize A شركة ج1 A شركة ج1 س = 5 ق>5 س = 5 ق>5
    12 44 34 17 64 54 27 5 - 6 4 1 م3×0.5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 م3×0.5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 م4×0.7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 م5×0.8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 م6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 م8×1.25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 م10×1.5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 م10×1.5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 م14×1.5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 م18×1.5 55 4 16 20.5 16 20.5

    حجم التجويف
    ISymbol     		0 ص1 ص2 ص3 ص4 R S T1 T2 V W X Y
    12 م5×0.8 φ6.5 خيط م5×0.8 من خلال الفتحة: φ4.2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 م5×0.8 Φ6.5 خيط م5×0.8 من خلال الفتحة:4.2 - 12 4.5 - 29 19.8 28 6 5 -
    20 م5×0.8 كلا الجانبين: φ6.5 خيط M5×0.8 من خلال الفتحة: φ4.2 كلا الجانبين: φ6.5 من خلال الفتحة: φ5.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 م5×0.8 كلا الجانبين: φ8.2 خيط M6×1.0 من خلال الفتحة: φ4.6 كلا الجانبين: φ8.2 من خلال الفتحة: φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 بي تي1/8 كلا الجانبين: φ8.2 خيط M6×1.0 من خلال الفتحة: φ4.6 كلا الجانبين: φ8.2 من خلال الفتحة: φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 بي تي1/8 كلا الجانبين: φ10 خيط M8×1.25 من خلال الفتحة: φ6.5 كلا الجانبين: 10 من خلال الفتحة: φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 بي تي1/4 كلا الجانبين: خيط Φ11 M8 × 1.25 من خلال الفتحة: φ6.5 كلا الجانبين: φ11 من خلال الثقب: φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 بي تي1/4 كلا الجانبين: خيط Φ11 M8 × 1.25 من خلال الفتحة: φ6.5 كلا الجانبين: Φ11 من خلال الفتحة: φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 بي تي 3/8 كلا الجانبين: φ14 خيط M12×1.75 من خلال الفتحة: φ9.2 كلا الجانبين: φ14 من خلال الفتحة: φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 بي تي 3/8 كلا الجانبين: φ17.5 خيط M14×2 من خلال الفتحة: φ11.3 كلا الجانبين: φ17.5 من خلال الفتحة: 14.2 30 13 10 114 90 - 32 27 35 26
