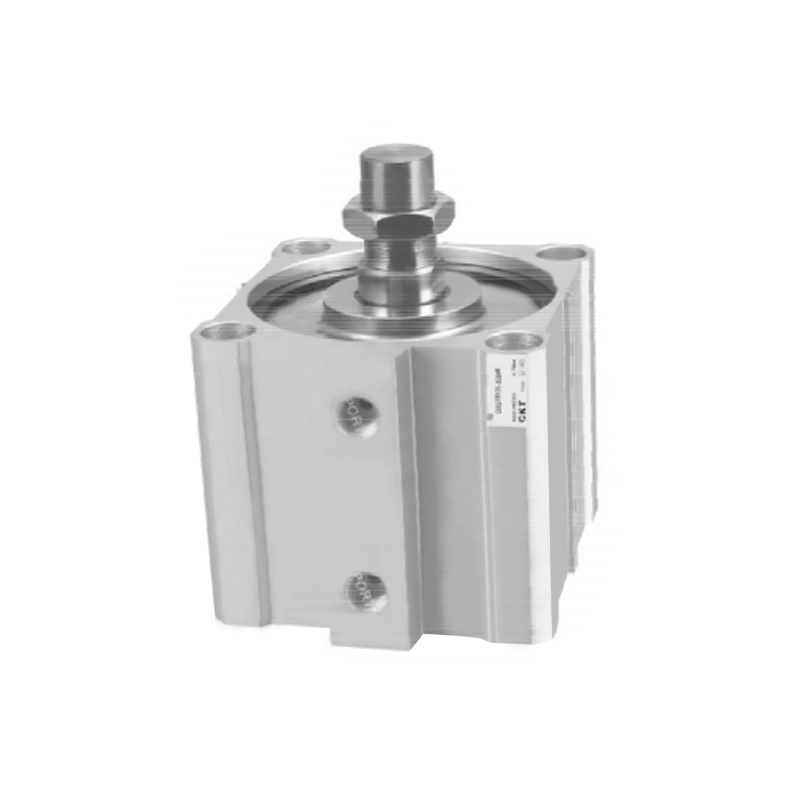

أسطوانة رفيعة من سلسلة CQ2 (حجم تجويف كبير)
  • أسطوانة رفيعة من سلسلة CQ2 (حجم تجويف كبير)
اسطوانة رقيقة

أسطوانة رفيعة من سلسلة CQ2 (حجم تجويف كبير)

تُعرف الأسطوانة الرفيعة من سلسلة CQ2 (حجم التجويف الكبير) بحجم التجويف الكبير وهي حل نموذجي لمكونات المحرك في المواقف الحساسة للمساحة في مجال الأتمتة الصناعية. إن مفهوم التصميم الأساسي الخاص بها هو تقليل حجم التثبيت المحوري مع ضمان قوة الإخراج اللازمة، مما يوفر مرونة أكبر لتخطيط المعدات.

• الامتثال للمعايير: ويتوافق تصميمها وتصنيعها مع متطلبات المواصفات الصناعية الأساسية السائدة.

• الاتصال الهيكلي: يعتمد جسم الأسطوانة والغطاء النهائي طريقة قفل حلقي فريدة من نوعها لتشكيل اتصال مستقر وموثوق بأبعاد محورية صغيرة للغاية.

• خصائص الجدار الداخلي: تتم معالجة الجدار الداخلي لأسطوانة الأسطوانة بعملية خاصة لتقوية السطح، مما يمنحه مقاومة ممتازة للتآكل ويضمن متانة طويلة الأمد.

• ميزة المساحة: إن الطول المحوري الأمثل بشكل كبير هو ميزته المتميزة، والتي يمكن أن تقلل بشكل فعال من الطلب على مساحة تركيب المعدات.

• تكامل الاستشعار: تم تصميم المحيط الخارجي لبرميل الأسطوانة بهيكل أخدود قياسي لتسهيل التثبيت السريع وتحديد موضع مستشعر اكتشاف موضع السكتة الدماغية.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:أسطوانة رفيعة من سلسلة CQM (نوع قضيب التوجيه)
التالي:أسطوانة رفيعة من سلسلة CQ2 (شوط طويل)
  • حجم التجويف (مم) 125 140 160 180 200
    السوائل الهواء
    العمل مزدوج المفعول
    ضغط إثبات 1.5 ميجا باسكال (15.3 كجم قوة/سم²)
    ماكس. ضغط التشغيل 1.0MPa(10.2kgf/cm²)
    الحد الأدنى لضغط التشغيل 0.05MPa (0.51kgf/cm²)
    درجة الحرارة المحيطة والسوائل -10 ~ 60 درجة مئوية
    خيط نهاية القضيب خيط أنثى (قياسي)، خيط ذكر (خيار)
    وسادة مصد مطاطي قياسي
    مكبس سبيف 50-500 مم / ثانية 20-400 ملم/ثانية
    التسامح مع طول السكتة الدماغية 1.40
    * التشحيم غير مطلوب
    تصاعد من خلال مجرفة وكلاهما استغلالها نهاية
    قطر الأنبوب آر سي (PT)3/8 آر سي (PT)1/2
    *الرجاء استخدام ISOVG32 إذا كنت تريد استخدام التشحيم.

  • تتحمل

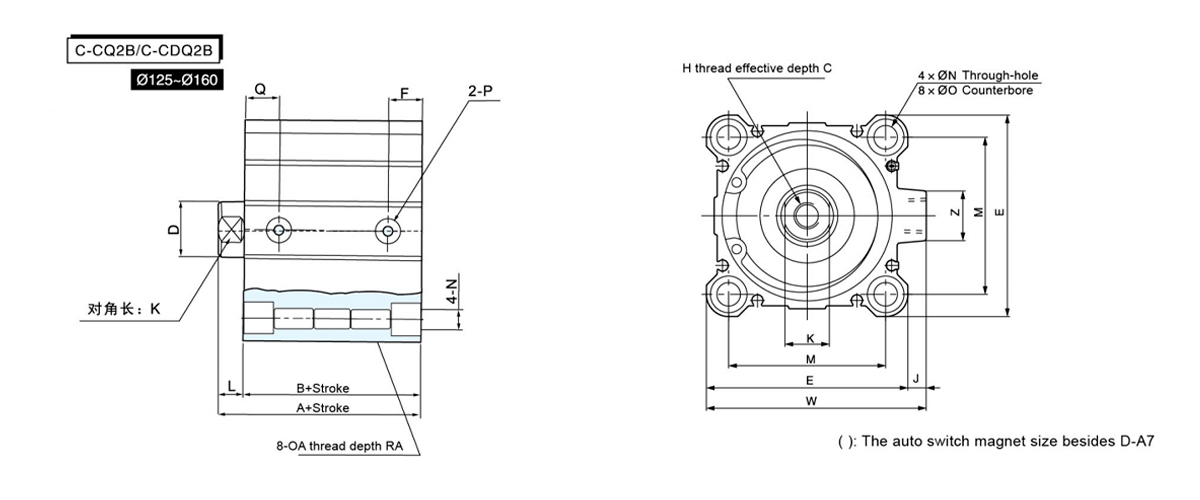

    الحجم     		السكتة الدماغية القياسية (مم) A B C D E F H I J K L M N الزراعة العضوية أوب P Q را ر.ب Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 م22×2.5 190 11 32 16 114 12.5 م14×2 21.2 آر سي 3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 م22×2.5 210 10 32 16 128 12.5 م14×2 21.2 آر سي 3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 م24×3 238 10 36 17 144 14.5 م16×2 24.2 آر سي 3/8 27.5 28 21.2 32

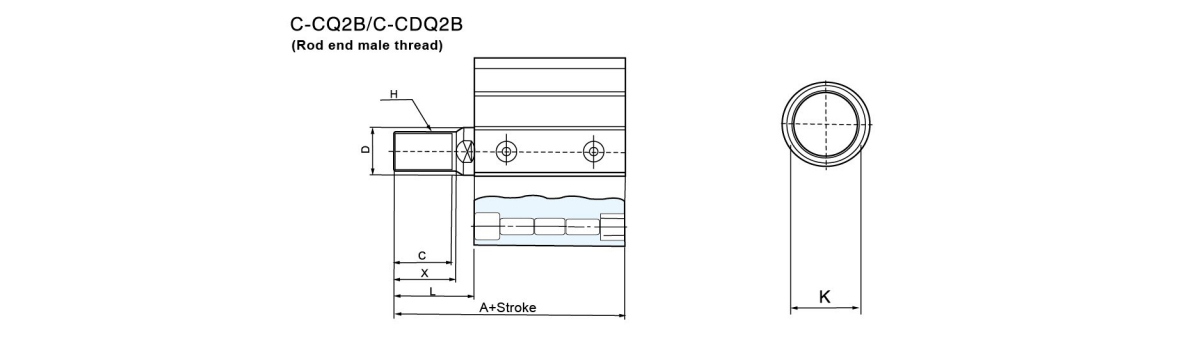

    تتحمل Size
    (مم)     		A C D H K L X
    125 141 42 Ø36 م30×1.5 32 58 45
    140 141 42 Ø 36 م30×1.5 32 58 45
    160 155 47 Ø40 م36×1.5 36 64 50

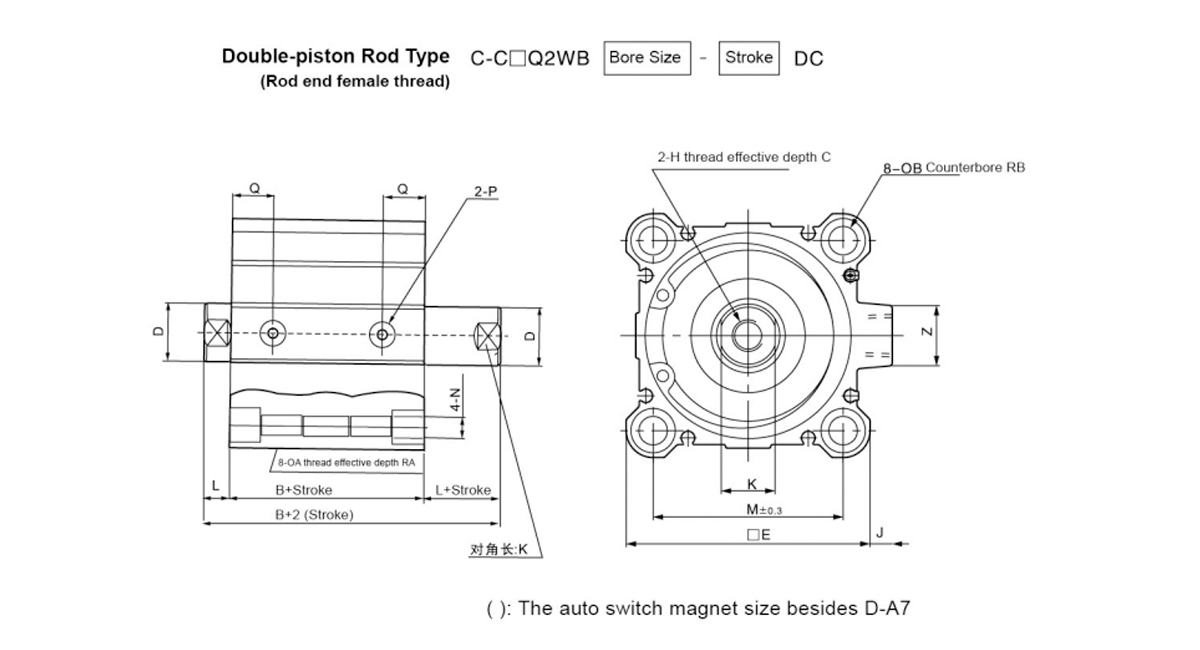

    تتحمل Size السكتة الدماغية القياسية A B C D E H I J K L M N الزراعة العضوية أوب P Q را ر.ب Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22.5) Ø36 142 م22×2.5 190 11 32 16 114 12.5 م14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22.5) Ø36 158 م22×2.5 210 10 32 16 128 12.5 م14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26.5) Ø40 178 م24×3 238 10 36 17 144 14.5 م16×2 24.2 45724 27.5 28 21.2 32

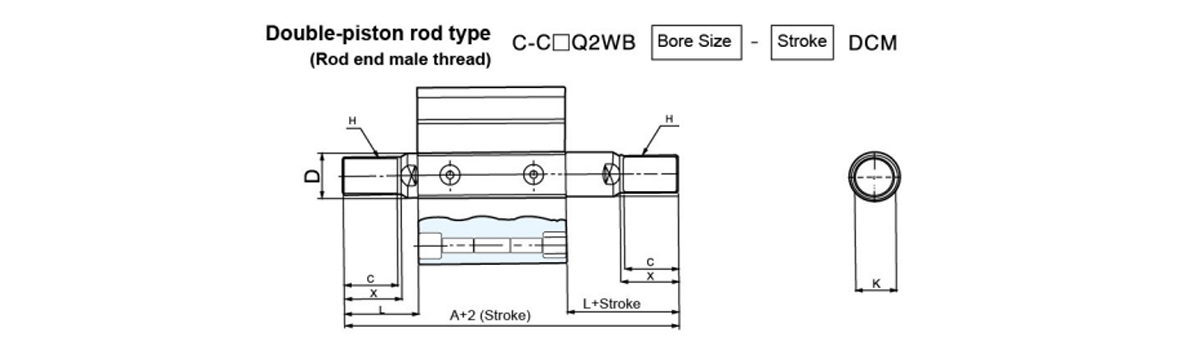

    تتحمل Size A C D H K L X
    125 199 42 Ø36 م30×1.5 32 58 45
    140 199 42 Ø36 م30×1.5 32 58 45
    160 219 47 Ø40 م36×1.5 36 64 50
