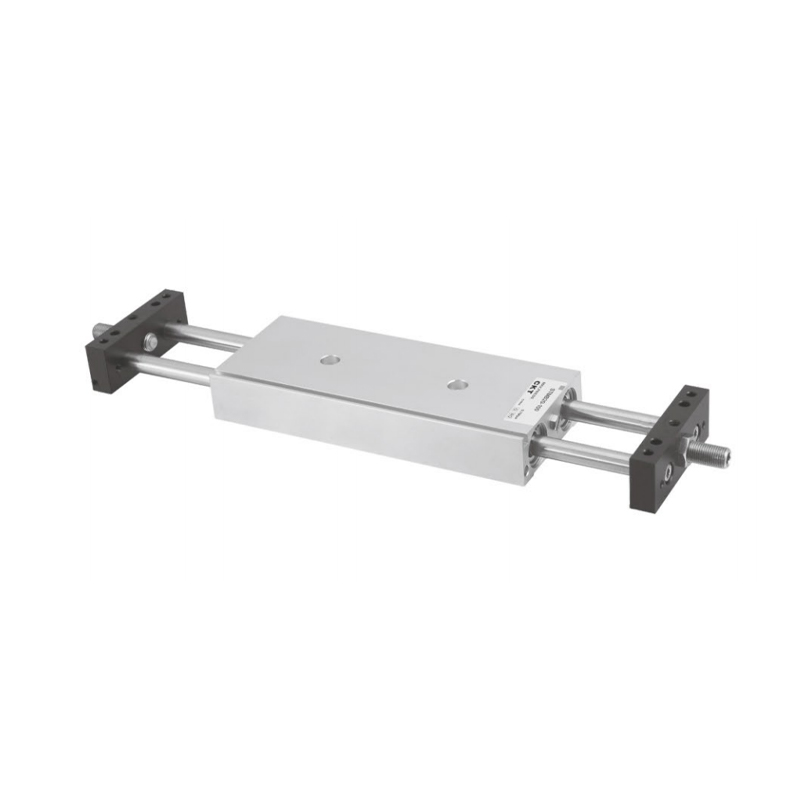

أسطوانة منزلقة من سلسلة STM (Ø10~Ø25)
  • أسطوانة منزلقة من سلسلة STM (Ø10~Ø25)
اسطوانة الشريحة

أسطوانة منزلقة من سلسلة STM (Ø10~Ø25)

1. نموذجان للتركيب والتثبيت: تركيب الجسم أو تركيب المنزلق؛
2. هيكل قضيب المكبس المزدوج يجعل الأسطوانة تتمتع بأداء أفضل ضد الانحناء والالتواء، ويمكنها تحمل أحمال الحركة الكبيرة أو الأحمال الجانبية؛
3. يمكن للأجهزة العازلة مثل الوسادات المضادة للتصادم أو مخازن ضغط الزيت في كلا الطرفين أن تبطئ بشكل فعال سرعة التصادم وتطيل عمر خدمة الأسطوانة؛
4. حدد مواد مانعة للتسرب مقاومة لدرجة الحرارة العالية لضمان التشغيل الطبيعي للأسطوانة تحت ظروف 150 درجة مئوية.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:أسطوانة منزلقة صغيرة من سلسلة MXH (الدليل الخطي) (قطر 6 ~ Ø20)
  • المواصفات القياسية        المواصفات
    حجم التجويف (مم) 10 16 20 25
    العمل التمثيل المزدوج
    السوائل الهواء
    نطاق ضغط التشغيل 0.1 ~ 1.0MPa (14 ~ 145psi)
    ضغط إثبات 1.5 ميجا باسكال (215 ثانية)
    درجة حرارة التشغيل (°C) -20~70
    نطاق سرعة التشغيل (مم/ثانية) 30 ~ 500
    التسامح مع طول السكتة الدماغية 1.00
    وسادة لا شيء وسادة الوفير أو عازلة الزيت (الخيار)
    * دقة غير دوارة ± 0.1 درجة ± 0.05 درجة
    * ميناء الأنابيب م5×0.8 بي تي1/8
    * تشير دقة عدم الدوران إلى الزاوية التي يمكن أن تدور بها لوحة تثبيت الأسطوانة عندما يتم سحب الأسطوانة بالكامل.

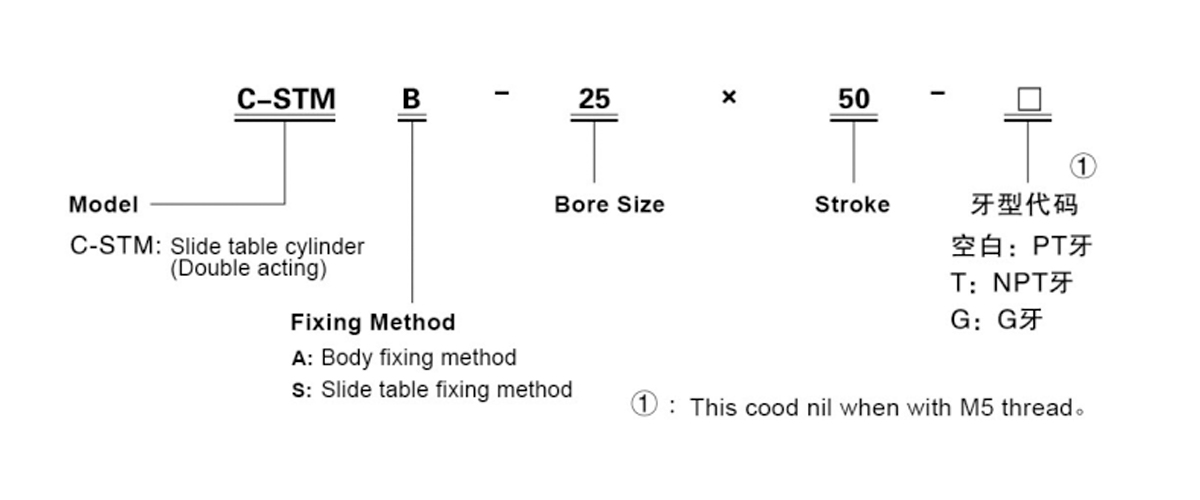

    **تتوفر أنواع الخيوط NPT وG لتوصيل الأنابيب.
    ملاحظة: سلسلة C-STM مغناطيسية بالكامل.

  • المواصفات القياسية
    حجم التجويف (مم) السكتة الدماغية القياسية (مم) ماكس.السكتة الدماغية السكتة الدماغية المسموح بها
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    ملاحظة: 1. ضمن نطاق الحد المسموح به، عندما يكون الحد أكبر من الحد الأقصى، سيتم إجراء معالجة غير قياسية. بالنسبة للسكتات الدماغية الخاصة الأخرى، يرجى الاتصال بشركتنا.

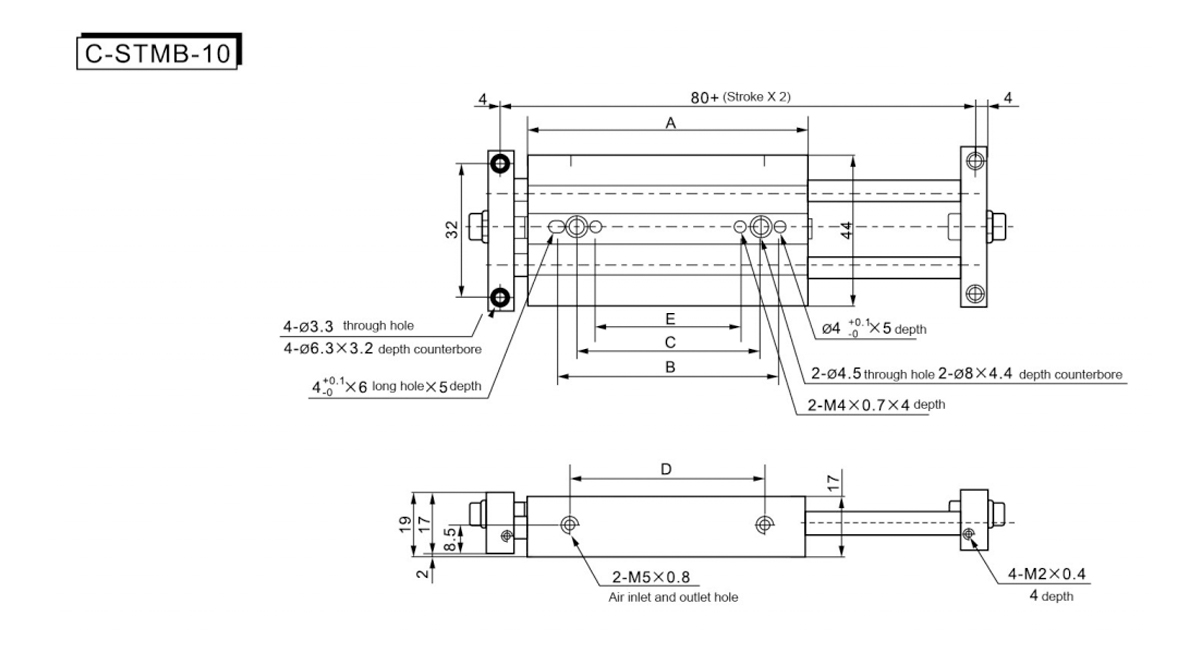

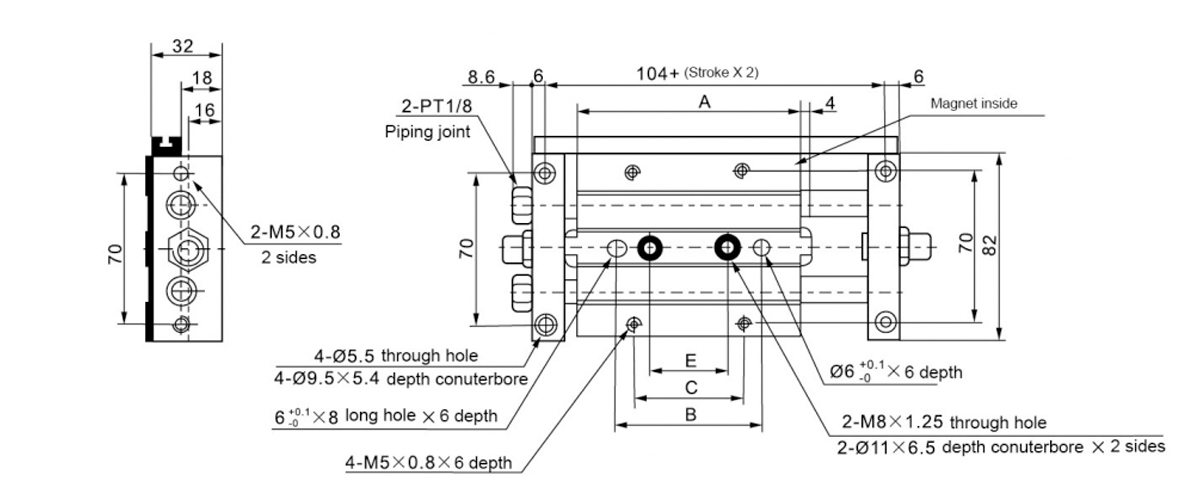

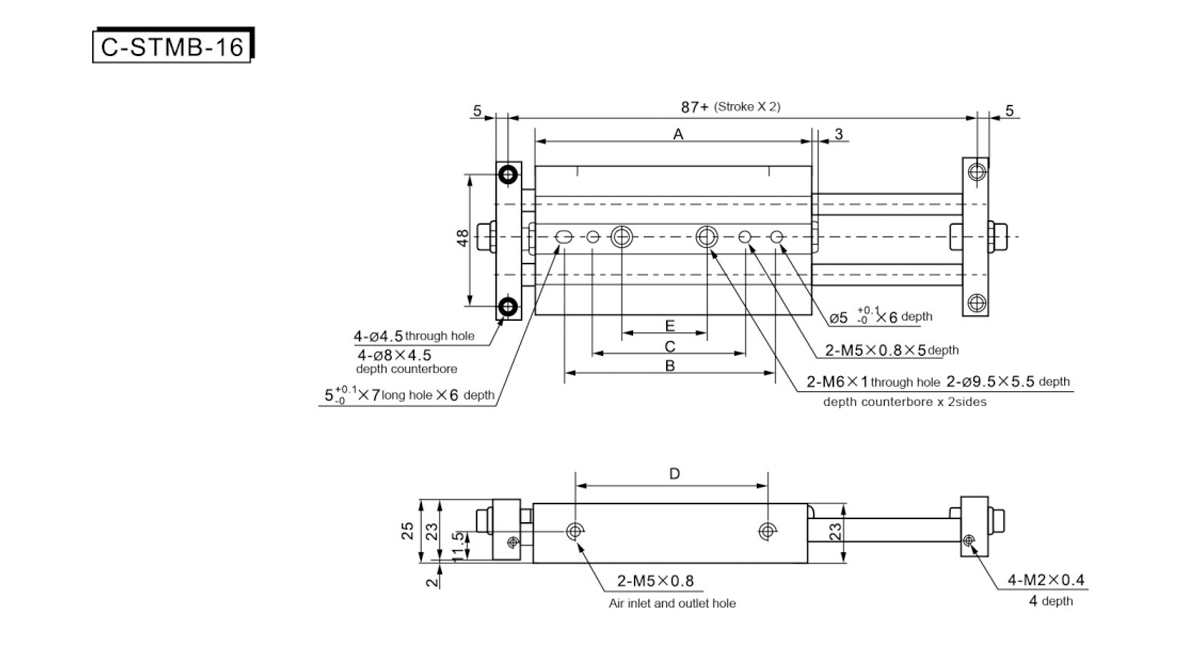

    السكتة الدماغية/الرمز 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

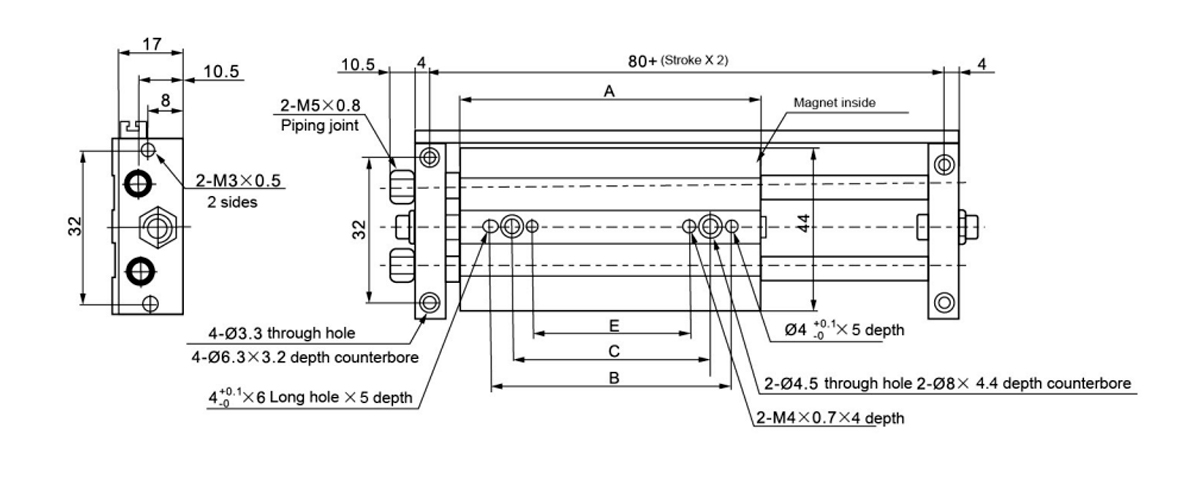

    السكتة الدماغية/الرمز A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

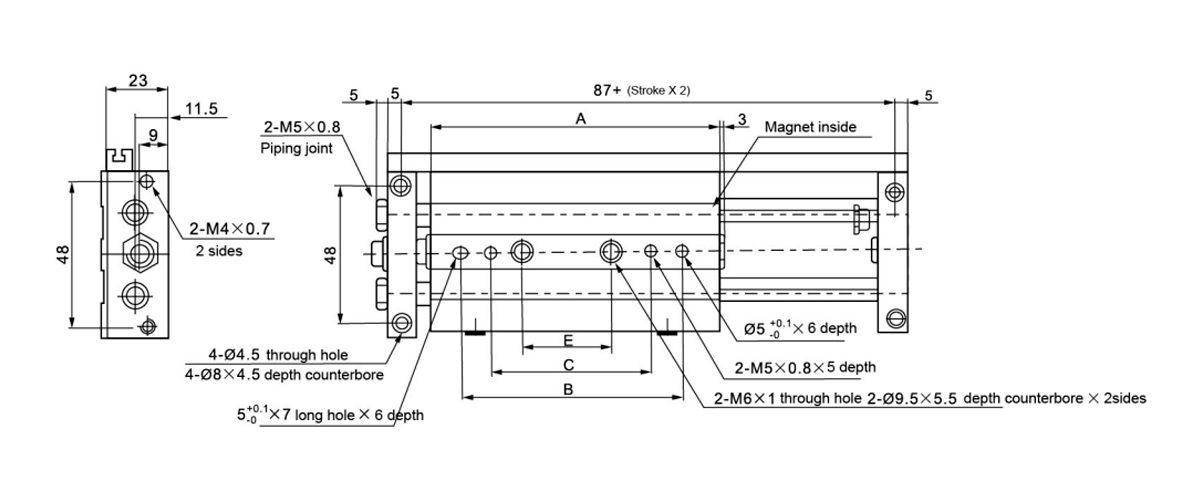

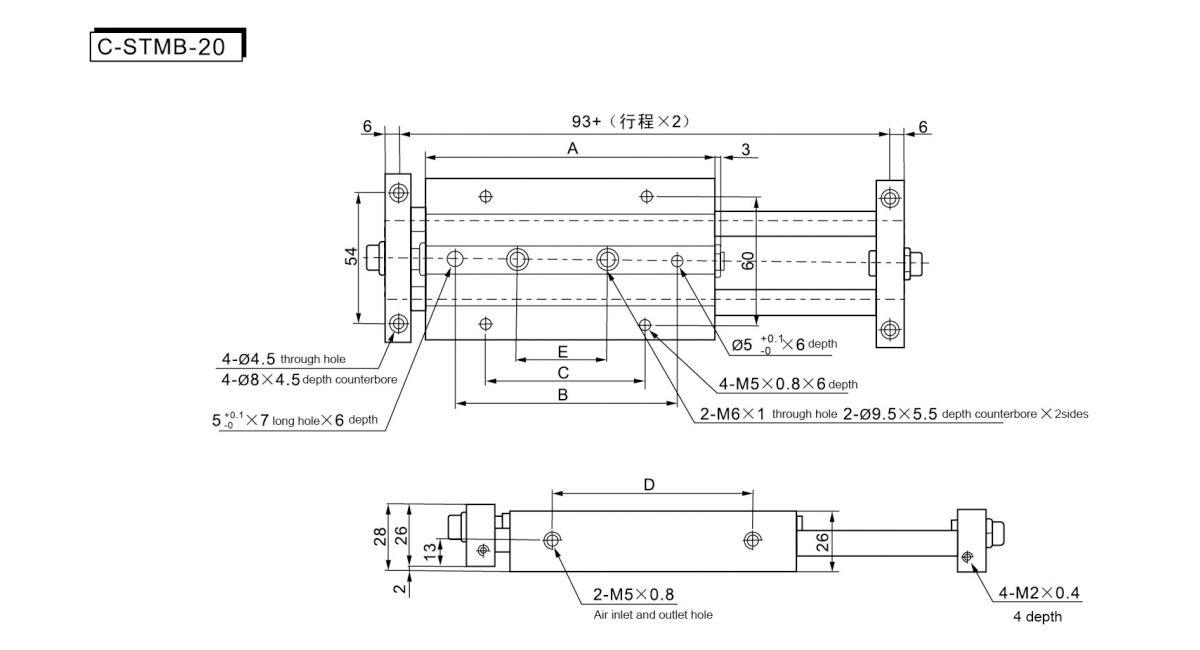

    السكتة الدماغية/الرمز A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

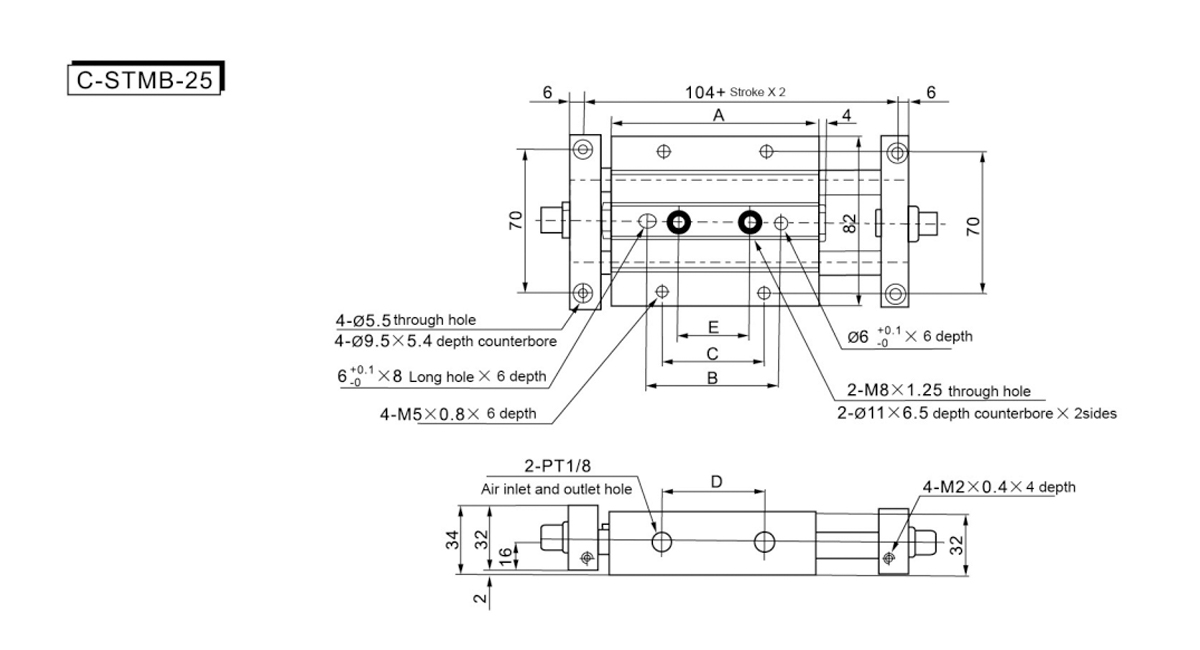

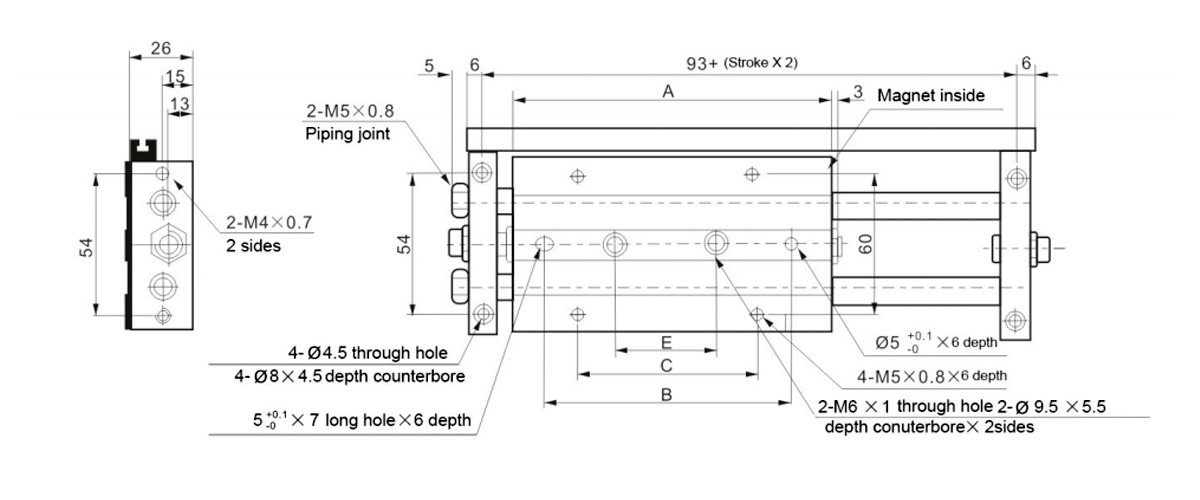

    السكتة الدماغية/الرمز A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

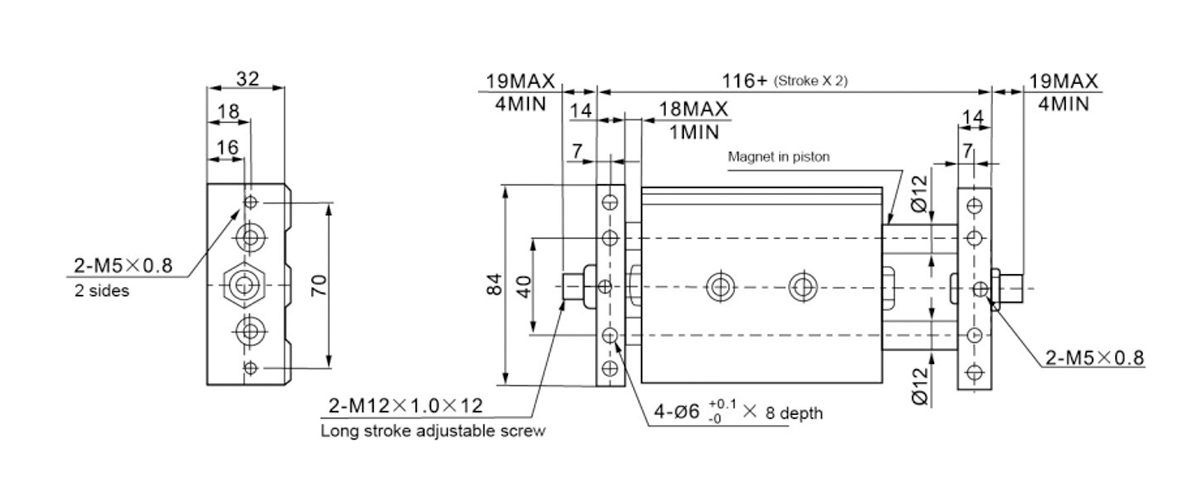

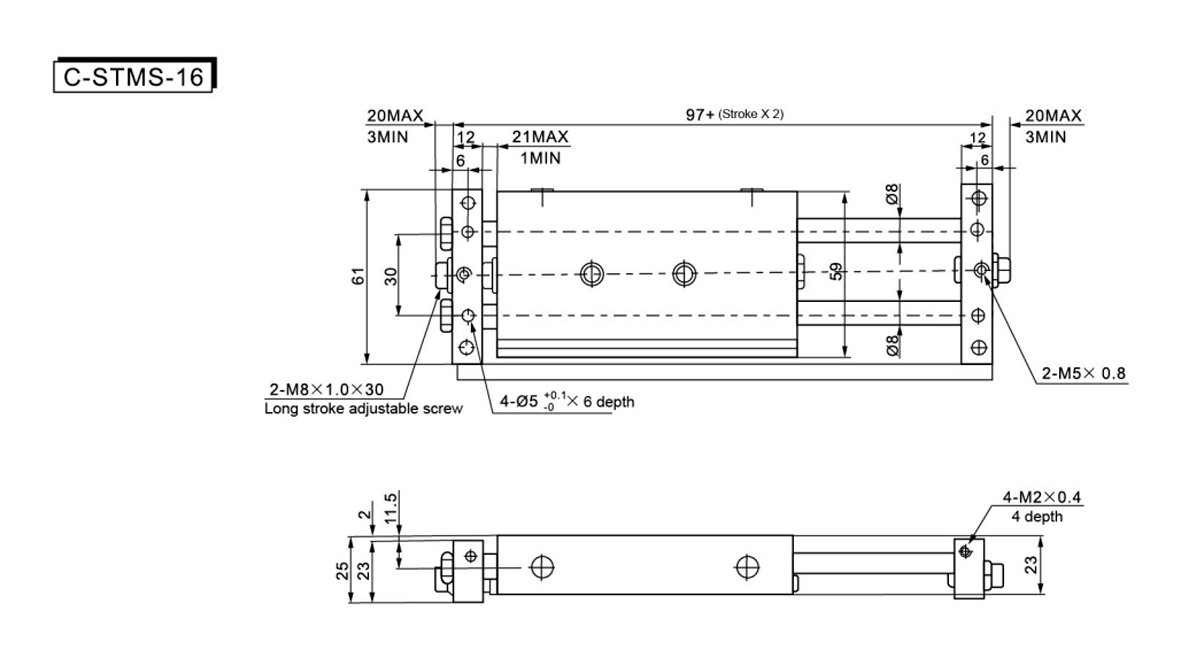

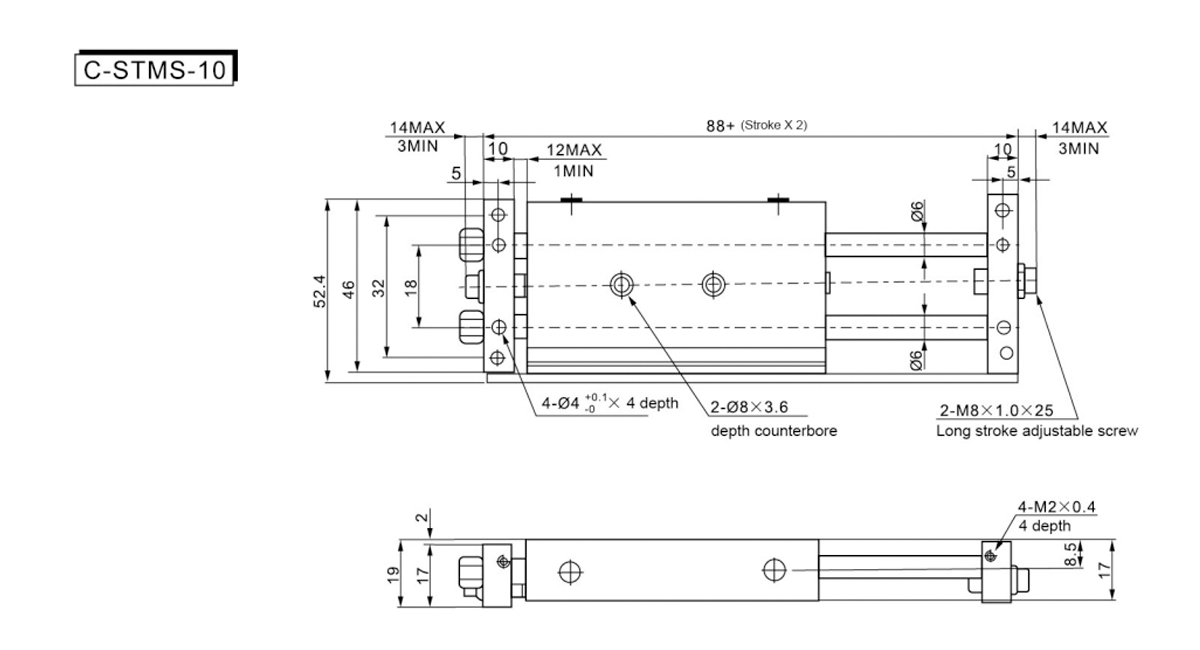

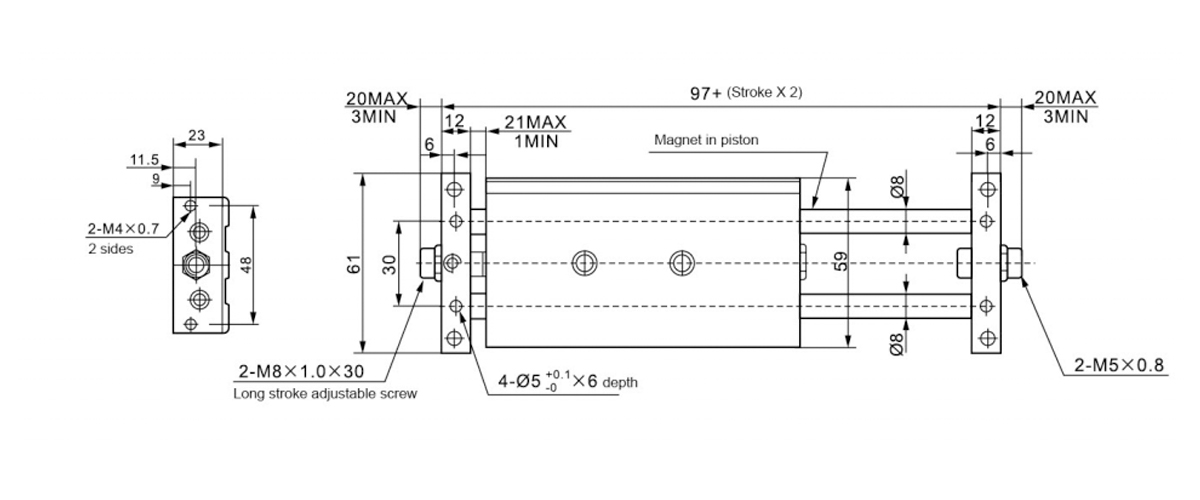

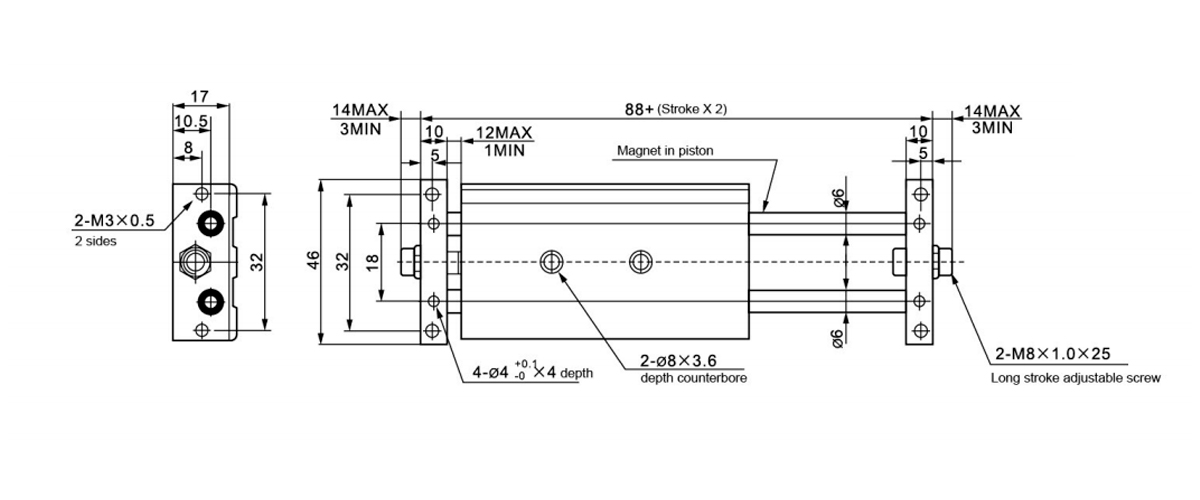

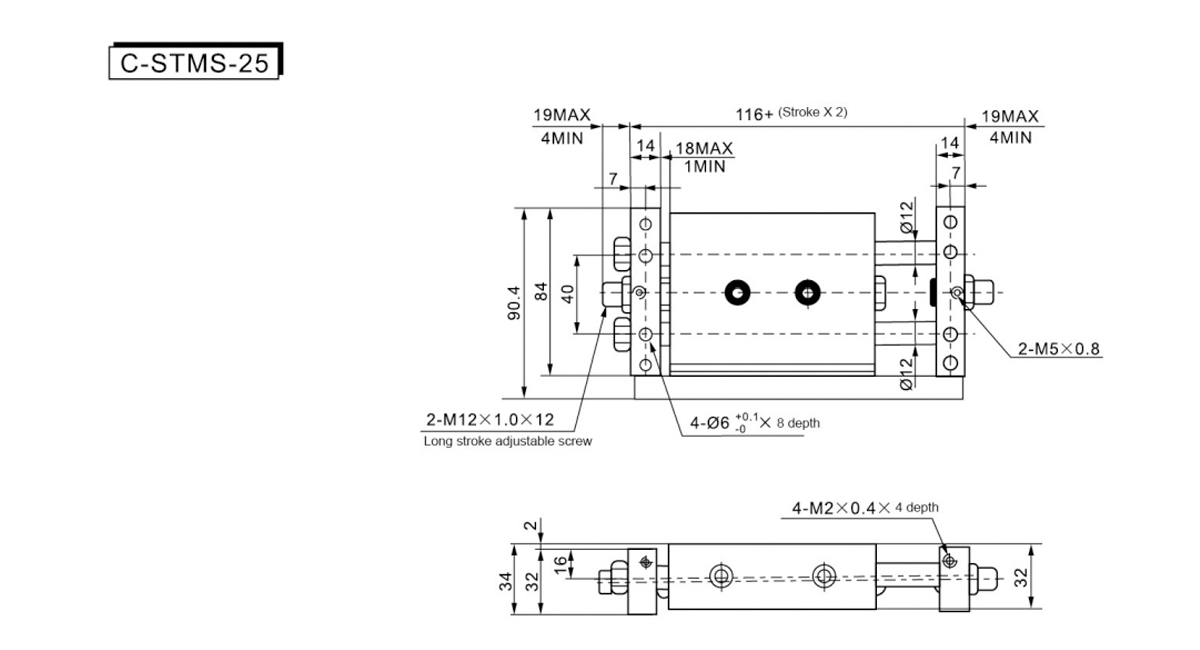

    السكتة الدماغية/الرمز 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    السكتة الدماغية/الرمز A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    السكتة الدماغية/الرمز A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    السكتة الدماغية/الرمز A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
