أسطوانة الشرائح من سلسلة MXS (دليل الأسطوانة المتقاطعة) نوع الأسطوانة المزدوجة الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / اسطوانة الشريحة / أسطوانة الشرائح من سلسلة MXS (دليل الأسطوانة المتقاطعة) نوع الأسطوانة المزدوجة

أسطوانة الشرائح من سلسلة MXS (دليل الأسطوانة المتقاطعة) نوع الأسطوانة المزدوجة أسطوانة الشرائح من سلسلة MXS (دليل الأسطوانة المتقاطعة) نوع الأسطوانة المزدوجة
  • أسطوانة الشرائح من سلسلة MXS (دليل الأسطوانة المتقاطعة) نوع الأسطوانة المزدوجة
  • أسطوانة الشرائح من سلسلة MXS (دليل الأسطوانة المتقاطعة) نوع الأسطوانة المزدوجة
اسطوانة الشريحة

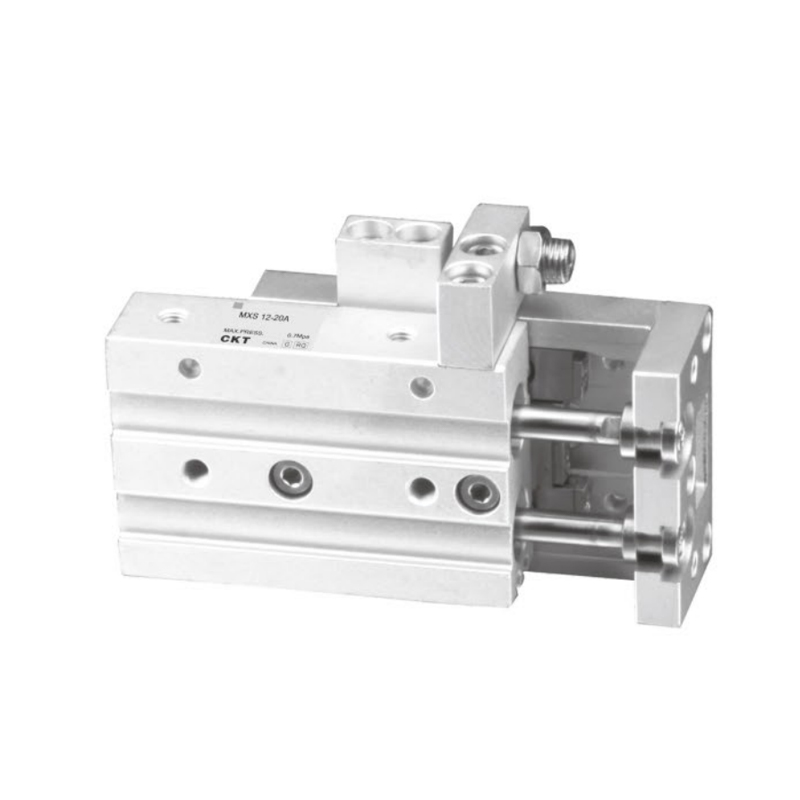

أسطوانة الشرائح من سلسلة MXS (دليل الأسطوانة المتقاطعة) نوع الأسطوانة المزدوجة

1. اختياري مع جهاز السكتة الدماغية قابل للتعديل (0-5mm)؛
2. تصميم اسطوانة مزدوجة، قوة الإخراج 2 مرات، حجم رقيق؛
3. يتم الجمع بين الأسطوانة ومنضدة العمل لتقليل الحجم الكلي.
4. تم اعتماد تصميم دليل الأسطوانة المتقاطعة، والاحتكاك صغير، ولا توجد فجوة بين الأسطوانة ومنضدة العمل، ومناسبة للتجميع الدقيق؛
5. يمكن تركيبها من ثلاث جهات.
6. المدمج في نوع الحلقة المغناطيسية، يمكن تثبيت التبديل المغناطيسي.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:الأسطوانة المنزلقة من سلسلة MXQ (الدليل الخطي المنتشر) نوع الأسطوانة المزدوجة (Ø6~Ø25)
التالي:لا يوجد مقال تالي
  • المواصفات
    نموذج C-MXS    6 سي-مكسس    8 سي-MXS   12 سي-MXS     16 سي-MXS     20 سي-مكسس     25
    حجم التجويف مم) Ø6x2
    (يساوي Ø8)     		Ø8x2
    (يساوي Ø11)     		Ø12x2
    (يساوي Ø17)     		Ø16x2
    (يساوي Ø22)     		Ø20x2
    (يساوي Ø28)     		Ø25x2
    (يساوي Ø35)
    السوائل الهواء
    العمل التمثيل المزدوج
    الحد الأقصى لضغط التسرب 07MPa
    الحد الأدنى لضغط العمل 0.15 ميجا باسكال
    درجة الحرارة -10～ 60 درجة مئوية (بدون تجميد)
    سرعة المكبس 50～500 ملم/ثانية
    وسادة مصد مطاطي (قياسي))
    تزييت غير مطلوب
    قطر الاتصال م3×0.5 م5×0.8 آر سي 1/8
    *الرجاء استخدام ISOVG32 إذا كنت تريد استخدام مواد التشحيم.

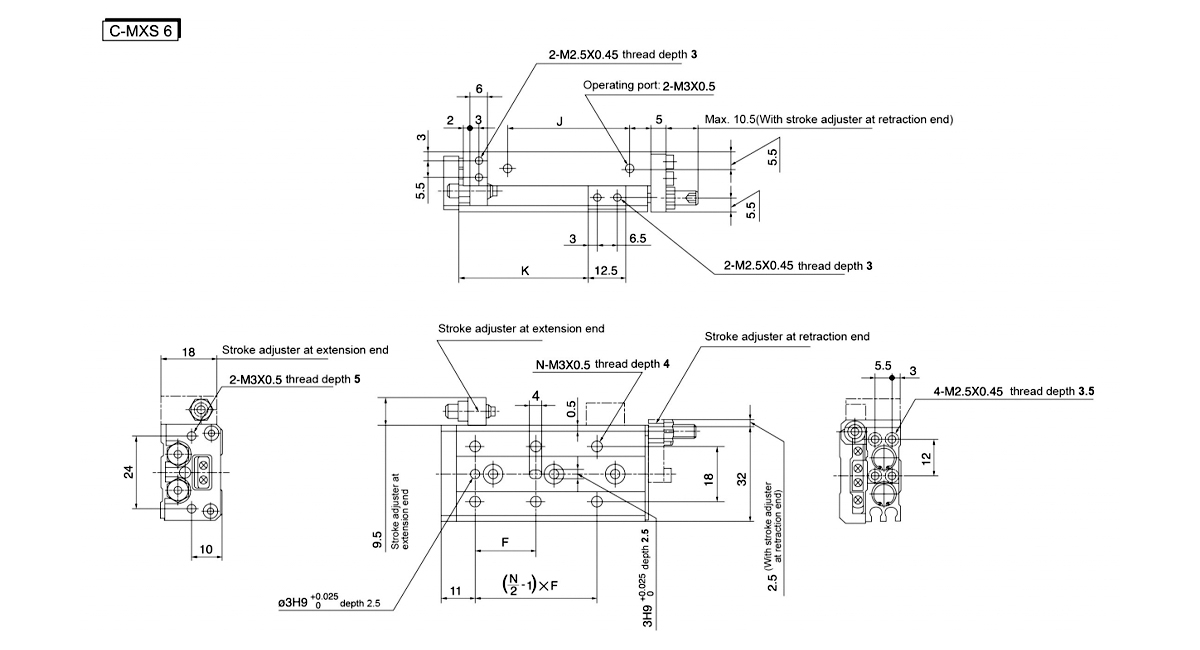

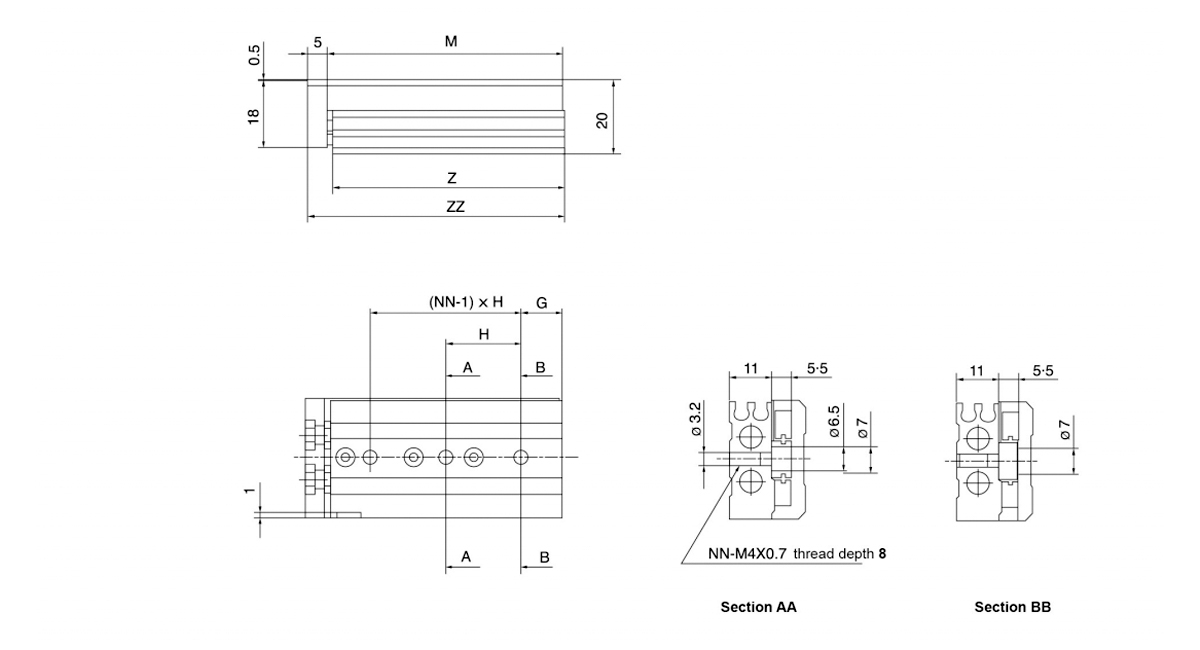

  • نموذج F N G H ن 1 J K M Z ZZ
    سي-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    سي-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    سي-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    سي-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    سي-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

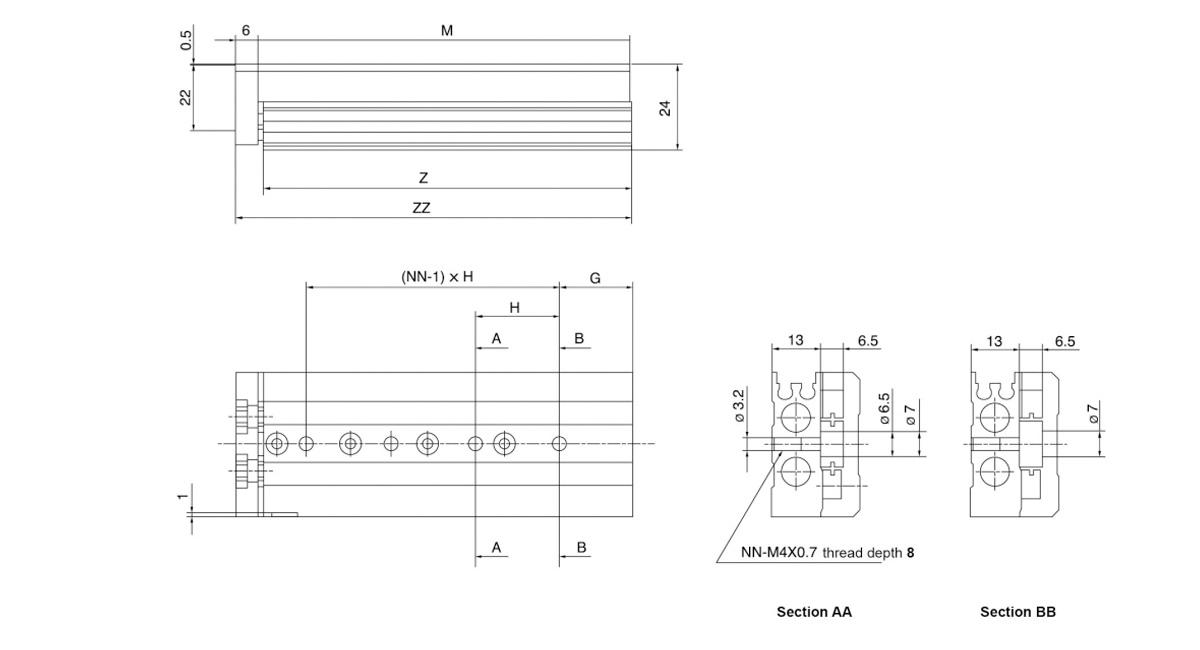

    نموذج F N G H ن I J K M Z ZZ
    سي-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    سي-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    سي-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    سي-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    سي-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    سي-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

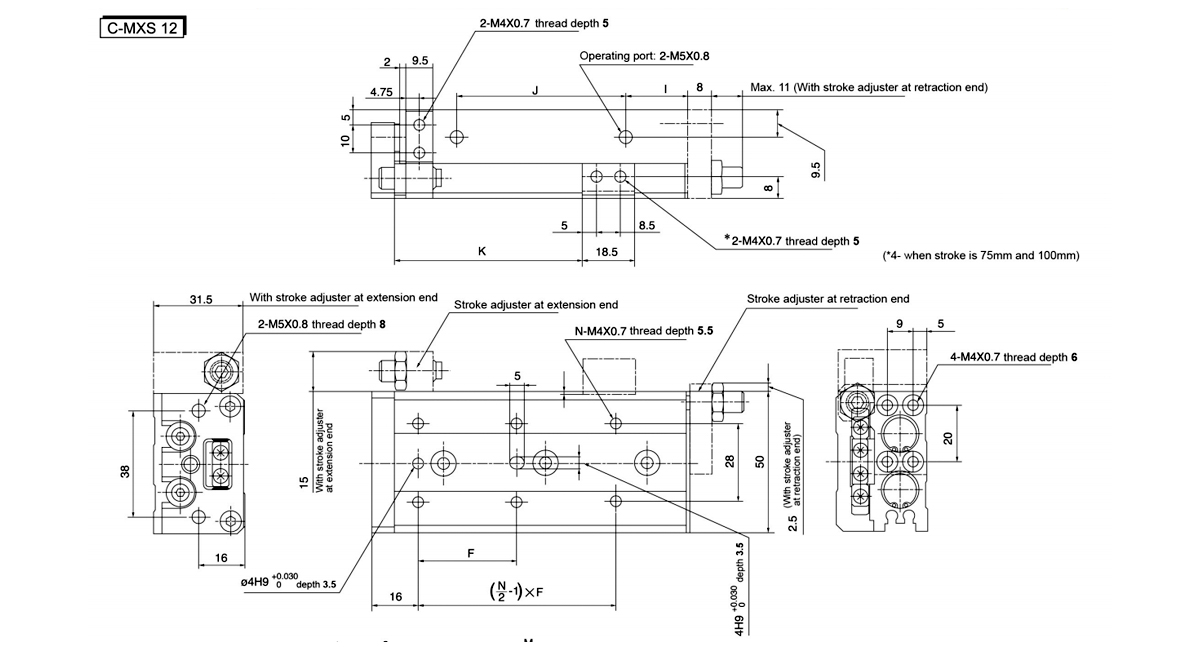

    نموذج F N G H ن 1 J K M Z ZZ
    سي-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    سي-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    سي-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    سي-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    سي-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    سي-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    سي-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

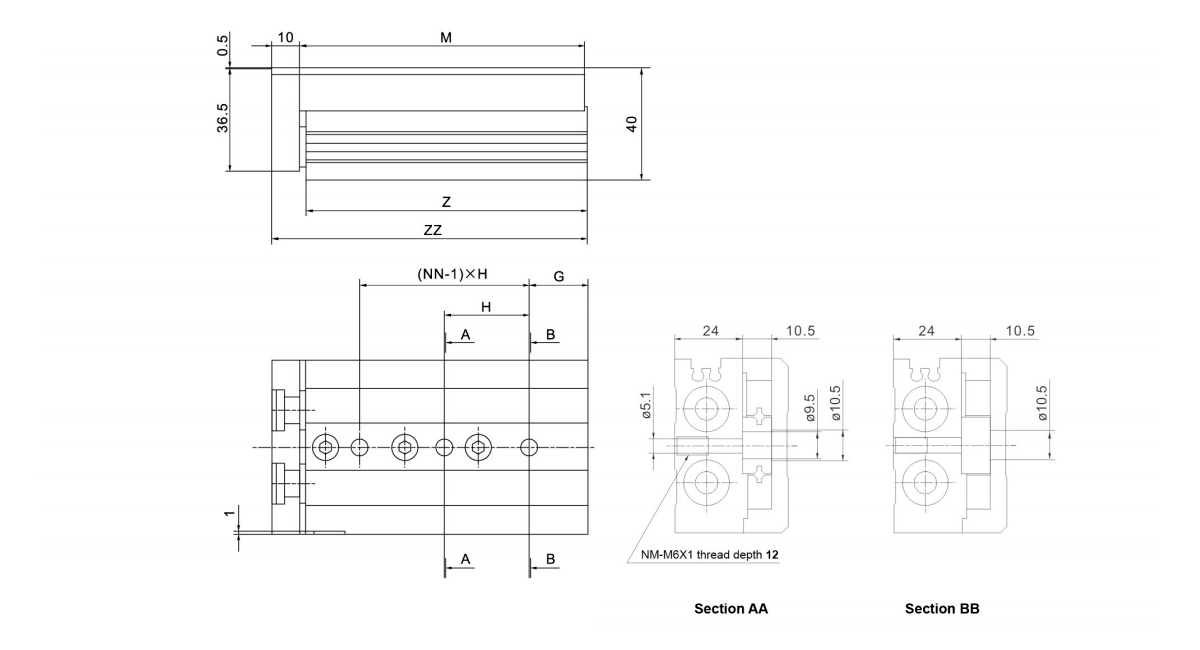

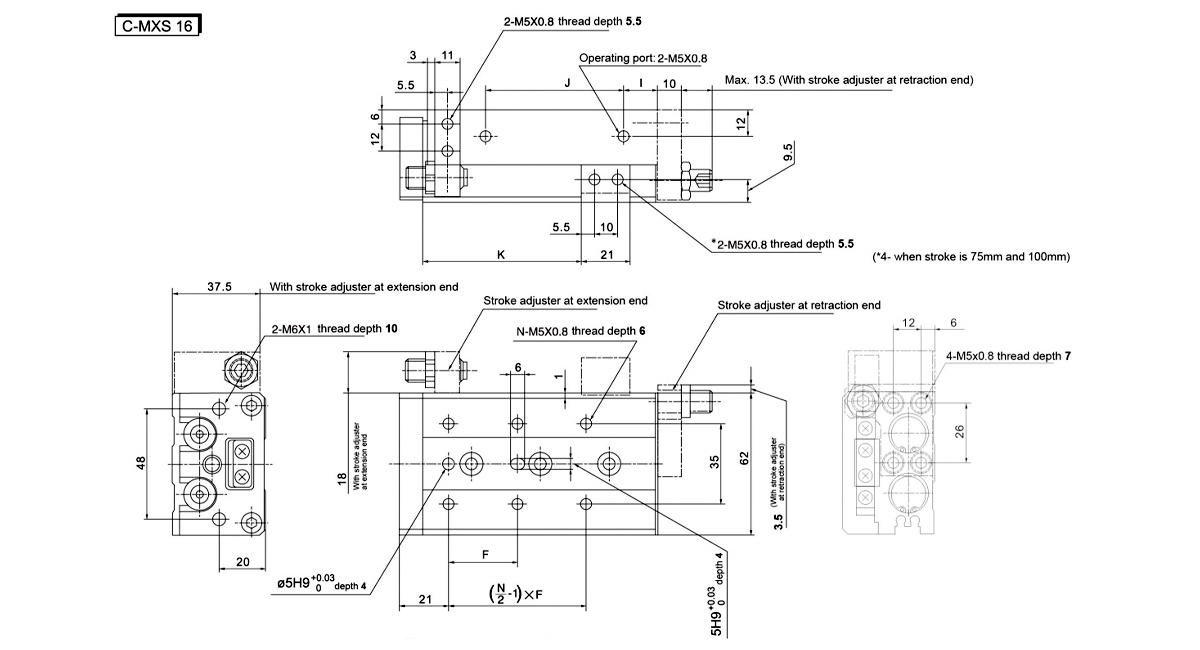

    نموذج F N G H ن 1 J K M Z ZZ
    سي-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    سي-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    سي-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    سي-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    سي-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    سي-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    سي-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    سي-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

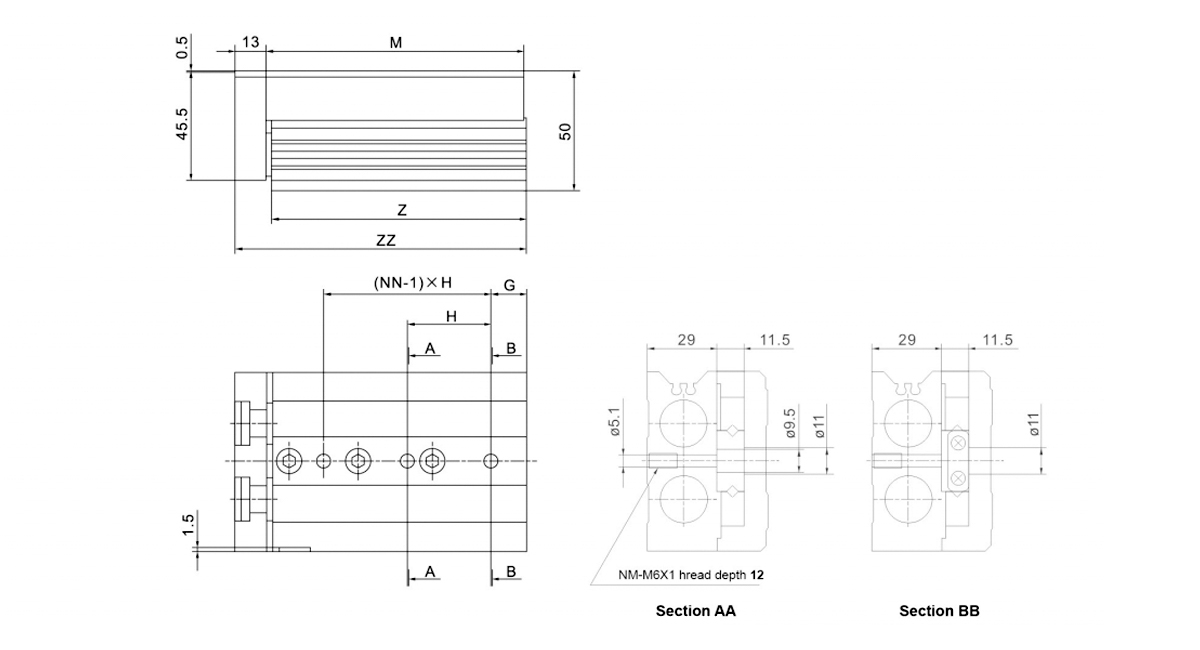

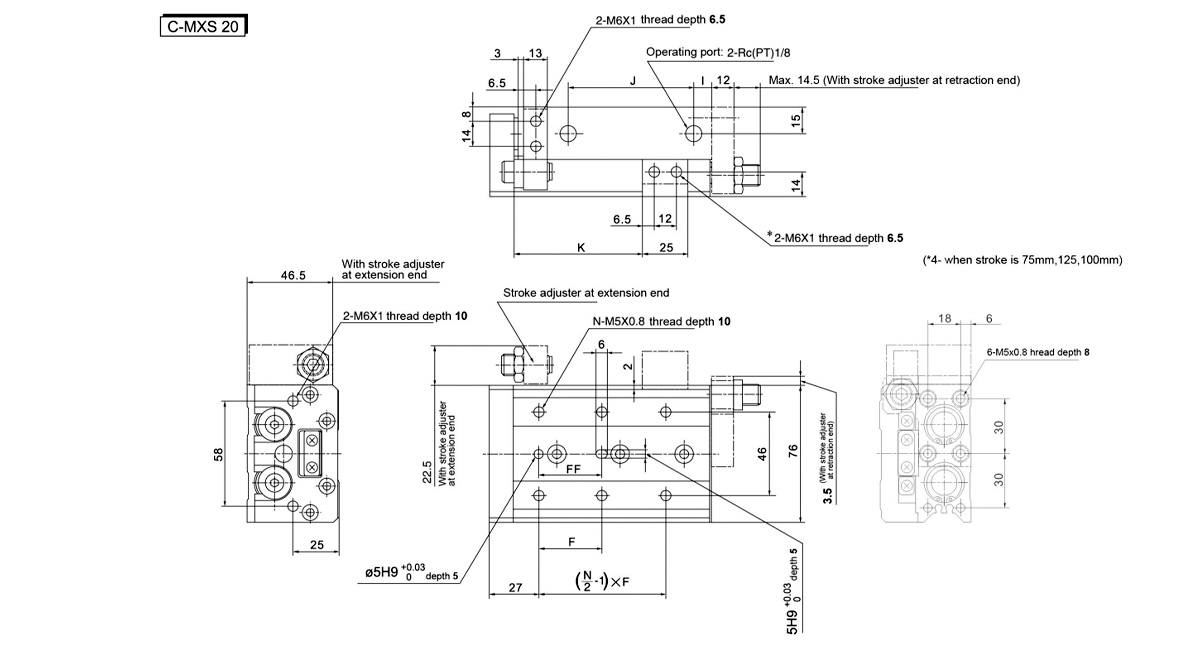

    نموذج F FF N G H ن - J K M Z ZZ
    سي-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    سي-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    سي-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    سي-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    سي-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    سي-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    سي-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    سي-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    سي-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

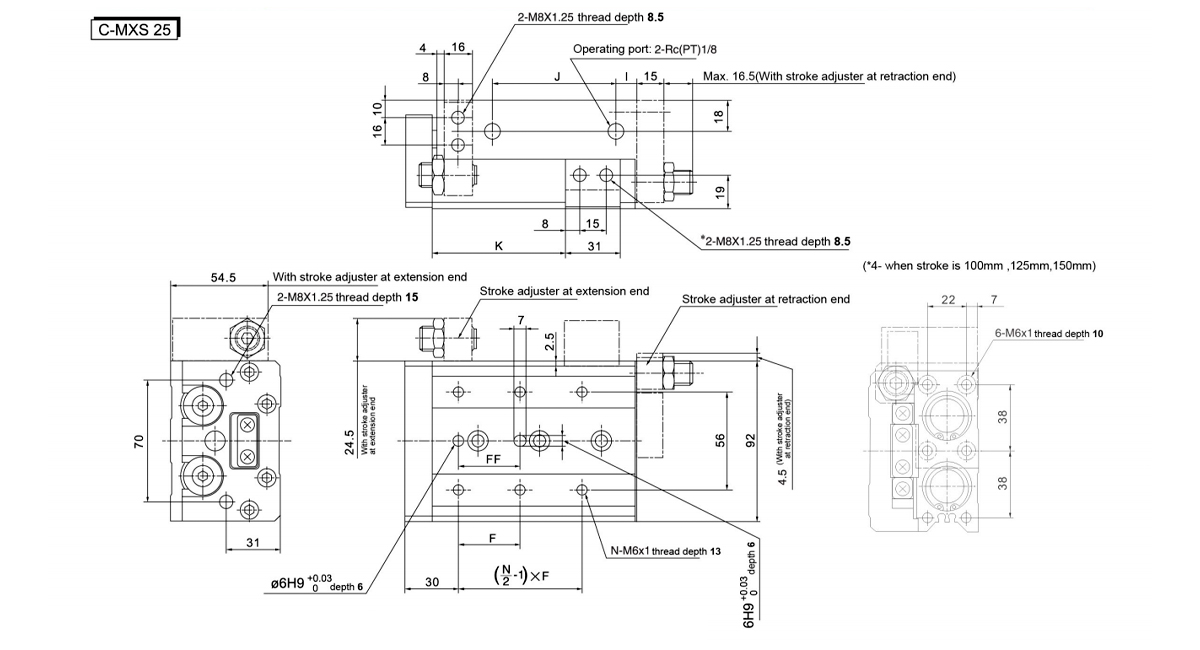

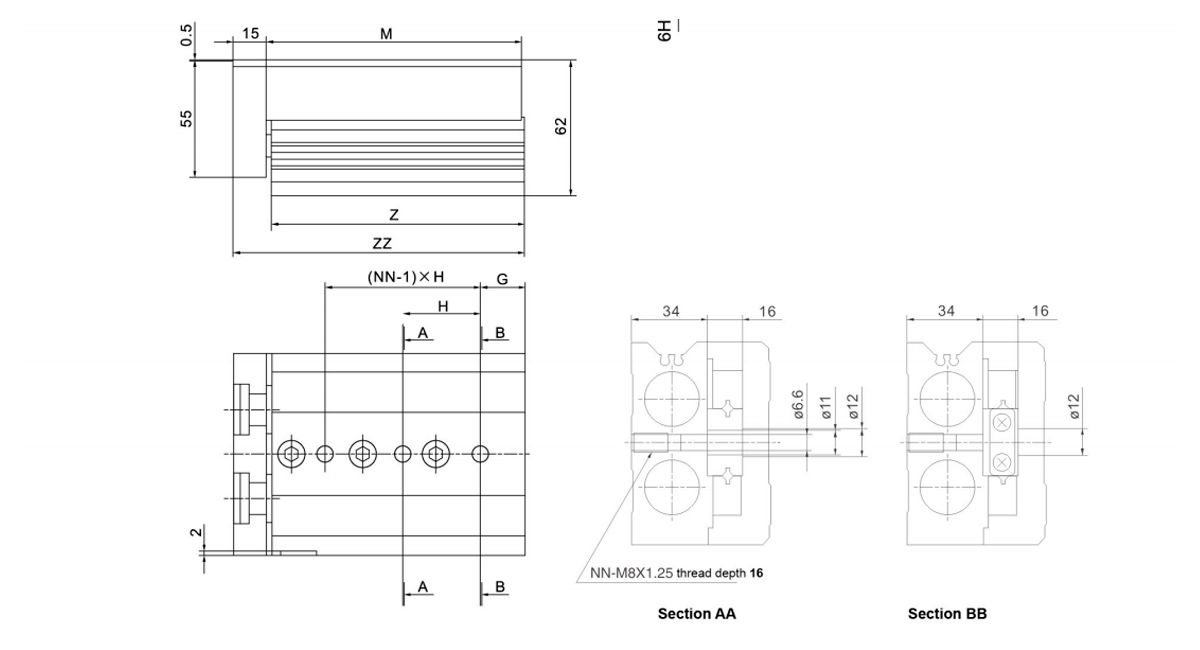

    نموذج F FF N G H ن I J K M Z ZZ
    سي-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    سي-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    سي-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    سي-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    سي-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    سي-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    سي-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    سي-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

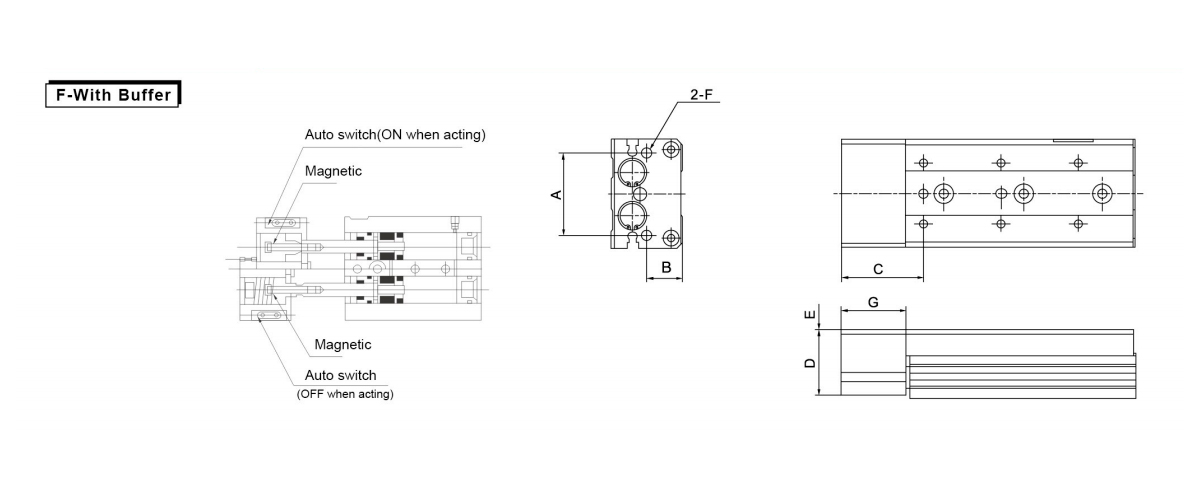

    نموذج A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 م3×0.5 22 - - - - - - - - - - - - - - - 5.6 M3X0.5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 م4×0.7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0.5 10 15.5 3 6.5 M5X0.8 6.5 15 40 12 13.5
    سي-MXS12 38 16 37 30 0.5 م5×0.8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0.8 14.5 20 3 6.5 M5X0.8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 م6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0.8 18 25 3 6.5 M5X0.8 12 26 62 12 23.5
    سي-MXS20 58 25 44.5 45.5 0.5 م6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 آر سي 1/8 20 30 11.5 آر سي 1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 م8×1.25 35 18 18 76 76 76 86 99 140 181 239 279 آر سي 1/8 25.5 35 11.5 آر سي 1/8 18 40 92 20 35.5
