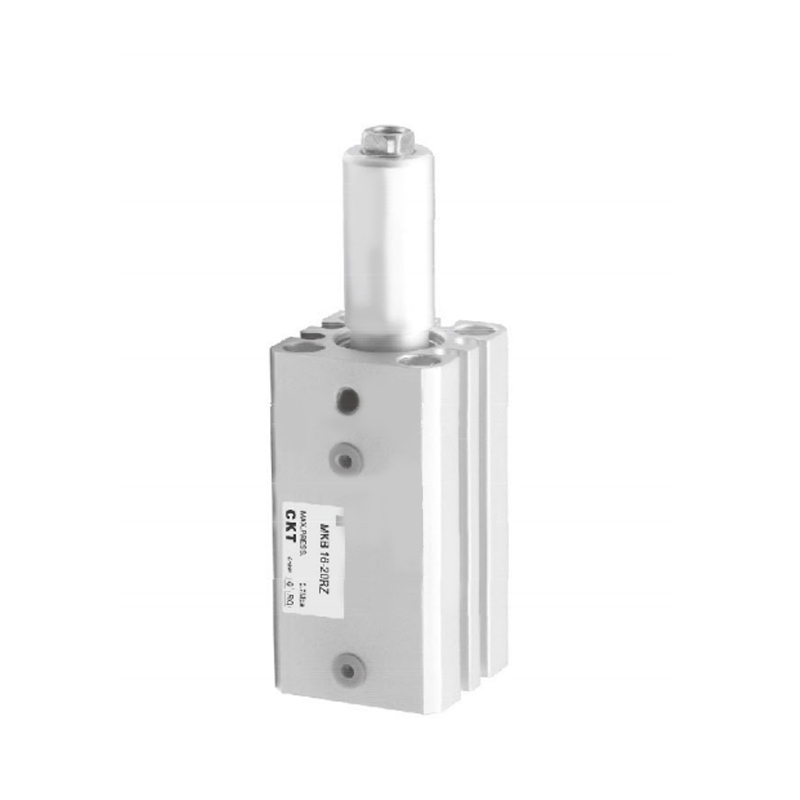

أسطوانة المشبك الدوارة من سلسلة MK
  • أسطوانة المشبك الدوارة من سلسلة MK
اسطوانة دوارة

أسطوانة المشبك الدوارة من سلسلة MK

إن الأسطوانة ذات المشبك الدوار من سلسلة MK عبارة عن مشغل هوائي مركب مع محرك دوار متكامل ووظائف التثبيت الشعاعي. ويحقق تصميمها المتكامل تحديد موضع دوران قطعة العمل والقفل الصلب بشكل متزامن من خلال أسطوانة واحدة، مما يؤدي إلى تحسين تعقيد النظام الميكانيكي بشكل كبير.

الميزات الأساسية:
▸ هيكل مركب ثنائي الفعل

يتم تحقيق ربط توقيت إجراءات الدوران والتثبيت تحت محرك الدائرة الهوائية، دون الحاجة إلى آلية نقل إضافية، مما يزيل خطأ التنسيق للمشغلات المتعددة

▸ميزة توفير المساحة

يتم ترتيب محور الدوران وفك التثبيت بشكل متحد المحور، مما يقلل من مساحة التثبيت المحوري بأكثر من 40% مقارنة بالمحلول المنفصل

▸ قفل عالي الصلابة

تنتج آلية توسيع القوة على شكل إسفين تأثير قفل ذاتي ميكانيكي في الوضع النهائي، وتظل قوة التثبيت غير متأثرة بتقلبات مصدر الهواء

▸القدرة على التكيف واسعة النطاق

تتوافق الواجهة المعيارية مع لوحات قاعدة التثبيت القياسية ISO وتدعم حركة فك التثبيت المخصصة وزاوية الدوران (90 درجة/180 درجة)

▸ حماية الختم على المدى الطويل

يعتمد الجزء الدليلي على حلقة إغلاق مقاومة للاهتراء مزدوجة الشفة، وهيكل كشط الغبار الداخلي المتكامل مناسب لقطع بيئة ضباب الزيت

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:لا يوجد مقال سابق
التالي:لا يوجد مقال تالي
  • حجم التجويف (مم) 12 16 20 25 32 40 50 63
    السوائل الهواء
    العمل التمثيل المزدوج
    أقصى ضغط التشغيل 1 ميجا باسكال
    الحد الأدنى لضغط التشغيل 0.1 ميجا باسكال
    درجة الحرارة المحيطة والسوائل مع مفتاح تلقائي: -10 ~ 60 درجة مئوية بدون مفتاح تلقائي: -10 ~ 70 درجة مئوية
    سرعة المكبس 50～200 ملم/ثانية
    وسادة الوفير المطاطي
    التسامح مع طول السكتة الدماغية (مم) 0.6
    -0.4
    * التشحيم غير مطلوب
    زاوية دوارة 90 درجة ± 10 درجة
    الاتجاه الدوار في اتجاه عقارب الساعة · عكس اتجاه عقارب الساعة
    السكتة الدماغية الدوارة (مم) 7.5 9.5 15 19
    شوط المشبك (مم) 10 ·20 20 ·50
    لحظة الانحناء المسموح بها (M ·m) 1 3.8 7 13 27 47 107 182
    ** قوة المشبك النظرية (N) 40 7.5 100 185 300 525 825 1400
    دقة غير دوارة (جزء المشبك) ± 14 درجة ± 1.2 درجة ± 0.9 درجة ± 0.7 درجة
    ميناء الأنابيب م5×0.8 آر سي¹/8 آر سي¹/4
    *يرجى استخدام ISOVG32 إذا كنت تريد استخدام التشحيم.
    * * عند ضغط 0.5 ميجا باسكال.

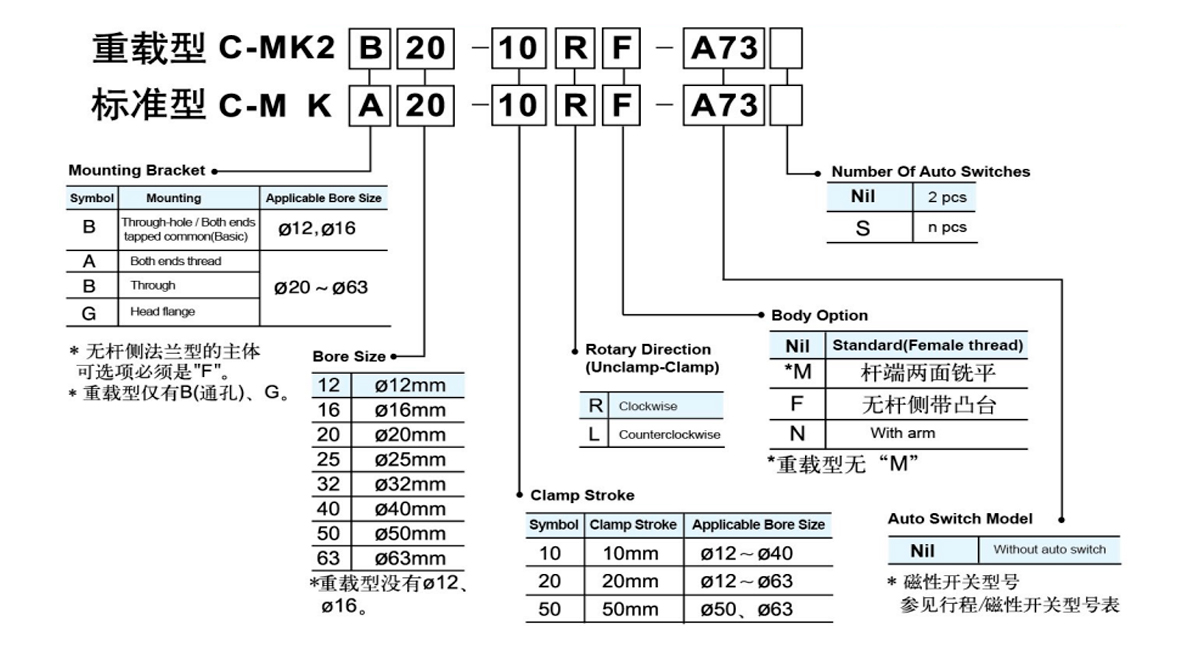

  • السكتة الدماغية   /تلقائي   التبديل   النموذج
    ينطبق
    حجم التجويف
    (مم)     		* نموذج التبديل التلقائي
    النوع الأساسي
    في الخط Ø12، Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV ** A93V
    M9BV M9BAV ** A90V
    M9NWV
    M9PWV
    M9BWV
    عمودي-
    معين     		Ø20~063 M9N M9NA ** A96
    M9P M9PA ** A93
    M9B M9BA ** A90
    M9NW
    P3DW
    M9PW
    M9BW
    تحديد طول السلك: بدون علامات - 0.5 م، L - 3 م، Z - 5 م
    مثال: A73، A73L

  • الأساسية

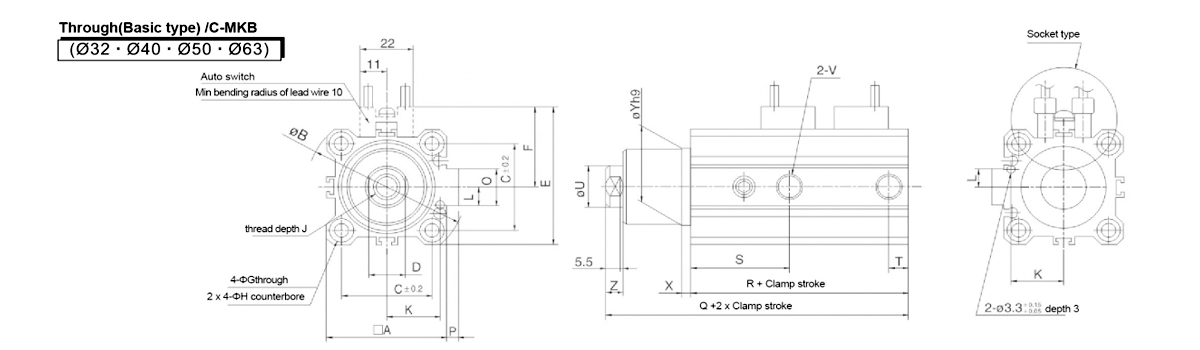

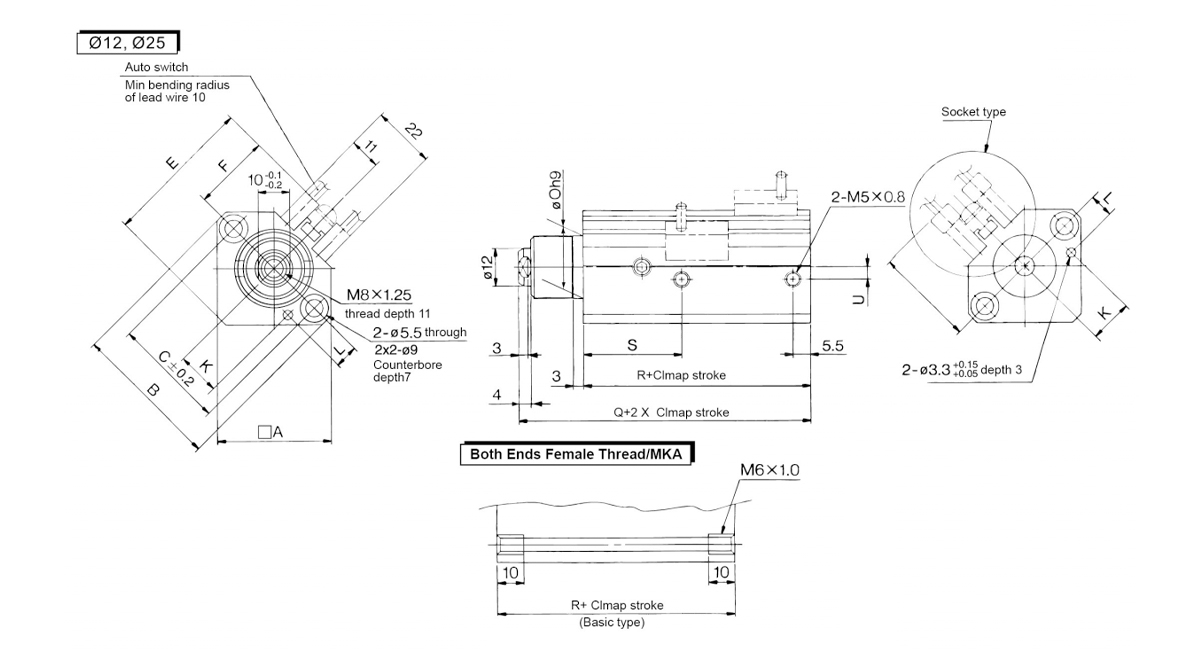

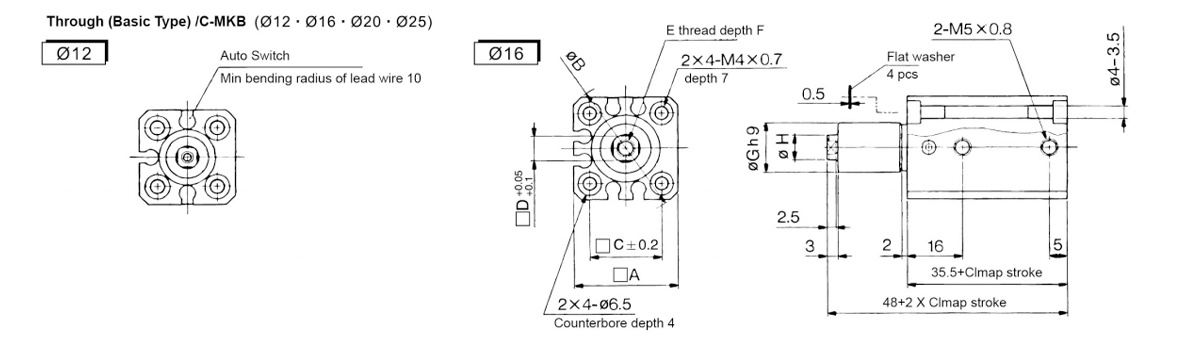

    نموذج A B C D E F غ9 H
    ج-MKB12 25 32 15.5 5 م3×0.5 5.5 11 6
    ج-MKB16 29 38 20 7 م5×0.8 6.5 14 8

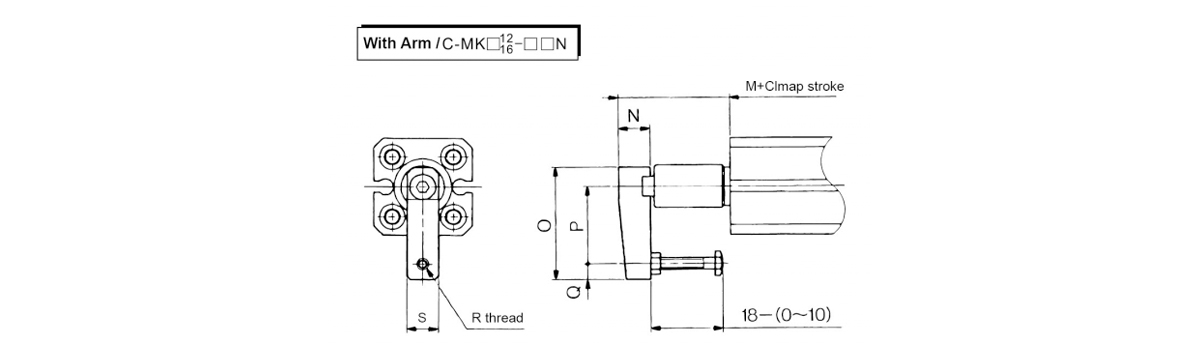

    مع الذراع
    نموذج M N O P Q R S
    ج-MKB12-□□N 18.5 8 29 20 4 م3×0.5 8
    ج-MKB16-□□N 21.5 11 36 25 5 م4×0.7 11

    نموذج A B C E F K L أوه9 Q R S U
    ج-MKB20 36 46.8 36 48 24.5 13.5=0.15 7.5±0.15 20-8.052 72.5 62 31 4
    ج-MKB25 40 52 40 53.8 27.5 16 ± 0.15 8 ± 0.15 238052 73.5 63 32 5
    ملاحظة 1) تعتمد الأبعاد المذكورة أعلاه على المفتاح المغناطيسي D-A73L.
    ملاحظة 2) عندما يتم تمديد قضيب المكبس بالكامل، قم بإضافة شوط التثبيت وشوط العودة إلى الأبعاد المناسبة.

    نموذج A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    ج-MKB32 45 60 34 14 -0.1 54 31.5 5.5 9 عميق 7 م10×1.5 12 20±0.15 7±0.15 14 4.5 93.5 71.5 37 7.5 16 آر سي 1/8 3 30 0 6.5
    -0.2 -0.062
    ج-MKB40 52 69 40 14 -0.1 61 35 5.5 9 عميق 7 م10×1.5 12 24±0.15 7±0.15 14 5 94.5 65 29.5 8 16 آر سي 1/8 3 30 0 6.5
    -0.2 -0.062
    ج-MKB50 64 86 50 17 -0.1 73 41 6.6 11 عميق 8 م12×1.75 15 30±0.15 8 ± 0.15 19 7 112 76.5 34 10.5 20 آر سي 1/4 3.5 37 0 7.5
    -0.2 -0.062
    ج-MKB63 77 103 17 -0.1 86 47.5 9 14 عميق 10.5 لتر م12×1.75 15 35±0.15 9±0.15 19 7 115 80 35 10.5 20 آر سي 1/4 3.5 48 0 7.5
    60 -0.2 -0.062

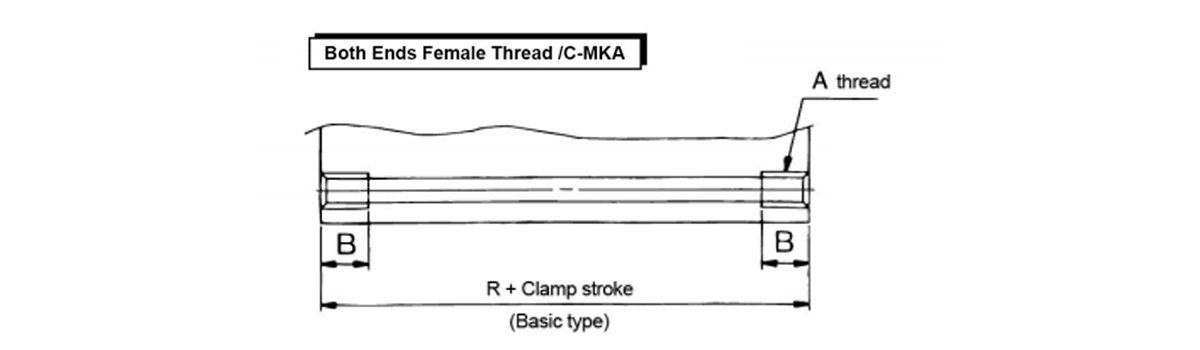

    نموذج A B
    C-MKA32 م6×1.0 10
    ج-MKA40 م6×1.0 10
    ج-MKA50 م8×1.25 14
    C-MKA63 م10×1.5 18

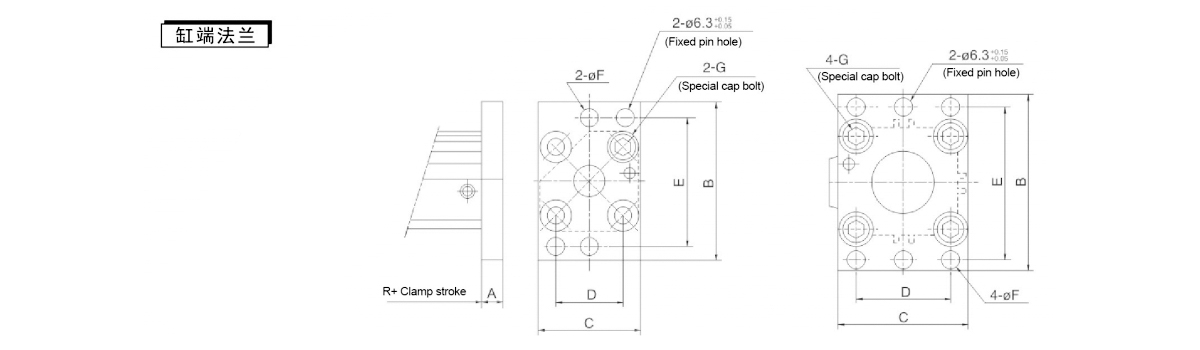

    شفة نهاية الاسطوانة
    المكونات ينطبق
    حجم التجويف     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 م6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 م6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 م6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 م6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 م8×1.25
    C-MK-F063 63 9 8 80 60 92 9 م10×1.5
    ملاحظة: عند تثبيت الحافة، تأكد من تحديد نوع تركيب غطاء الأسطوانة الجانبية بدون قضبان: C-MK□□-□□F.

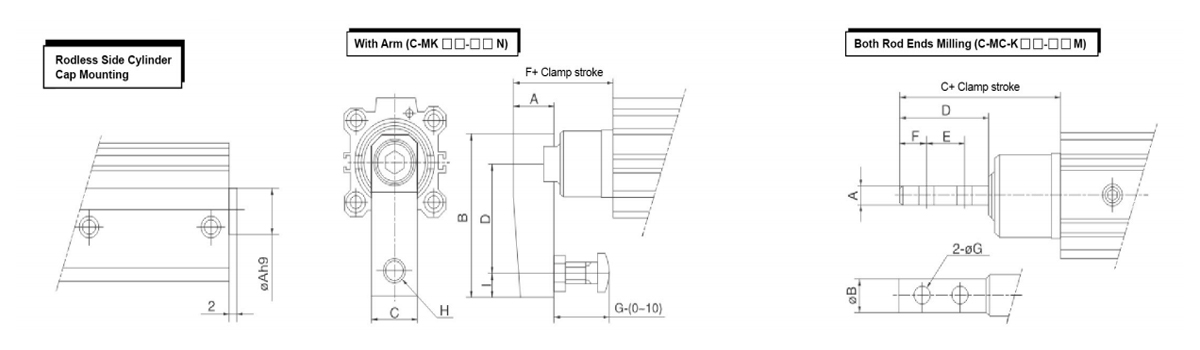

    تركيب غطاء الأسطوانة الجانبية بدون قضبان مع الذراع كلا رود ينتهي الطحن
    نموذج A B C D F G H I نموذج A B C D E F G
    نموذج آه9 C-MKD20-□ON 14 51 16 35 22 22 م6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 م6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 م8×1.25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 م8×1.25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 م10×1.5 10 ج-مك□50-□□م 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 م10×1.5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
