سلسلة MHZ2 (نوع الفتح والإغلاق المتوازي) قابض هوائي الموردون

الصفحة الرئيسية / المنتجات / اسطوانة الهواء / القابضون الهوائية / سلسلة MHZ2 (نوع الفتح والإغلاق المتوازي) قابض هوائي

سلسلة MHZ2 (نوع الفتح والإغلاق المتوازي) قابض هوائي سلسلة MHZ2 (نوع الفتح والإغلاق المتوازي) قابض هوائي
  • سلسلة MHZ2 (نوع الفتح والإغلاق المتوازي) قابض هوائي
  • سلسلة MHZ2 (نوع الفتح والإغلاق المتوازي) قابض هوائي
القابضون الهوائية

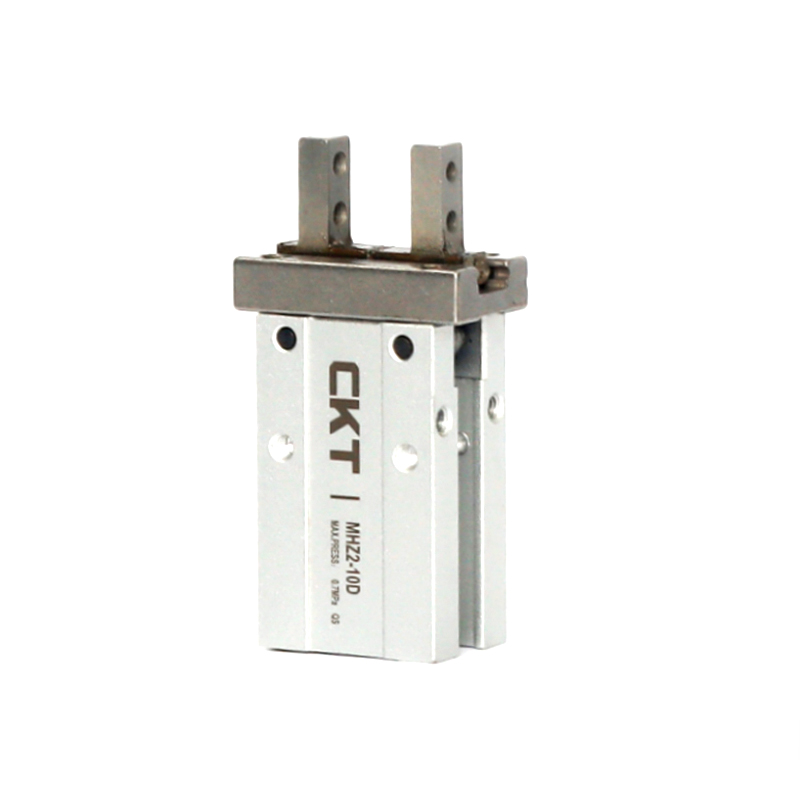

سلسلة MHZ2 (نوع الفتح والإغلاق المتوازي) قابض هوائي

تركز القابض الهوائي من سلسلة MHZ2 (نوع الفتح والإغلاق المتوازي) على توفير عملية تثبيت متوازية مستقرة وموثوقة. يتمثل مفهوم التصميم الخاص به في تحقيق التوازن بين الأداء الأساسي والقدرة على التكيف لتلبية الاحتياجات الأساسية للإمساك الدقيق في رابط تنفيذ الأتمتة.

الميزات الأساسية:

1. نظام التوجيه المتكامل: تضمن آلية التوجيه المتكاملة أن يتمتع المشغل بالصلابة الهيكلية الكافية ودقة العمل أثناء التشغيل.

2. تعزيز استقرار الدليل: يتم توفير هيكل تحديد المواقع المساعد في الجزء السفلي من مكون الدليل للحفاظ على علاقة الموقع النسبية بين الأجزاء المتحركة الرئيسية والهيكل الرئيسي، وتحسين موثوقية التشغيل على المدى الطويل.

3. أداء تحديد المواقع بدقة: يوفر التصميم الهيكلي الأمثل اتساقًا جيدًا لتحديد المواقع، مما يساعد على تحقيق التثبيت الدقيق لقطعة العمل وتعزيز اليقين في عملية التثبيت.

4. التثبيت المرن والتوافق: يوفر مجموعة متنوعة من واجهات التثبيت القياسية لسهولة التكامل في تخطيطات المعدات المختلفة أو البيئات ذات المساحة المحدودة.

5. مساعدة التحكم المتكامل بالجسم: تم تجهيز الجسم مسبقًا بمكونات مغناطيسية، مما يوفر الراحة الأساسية لدمج أجهزة الكشف عن الموضع القياسية.

6. القدرة على التكيف من التبديل التعريفي: توجد فتحات تثبيت متعددة لمفتاح الحث مصممة على سطح جسم الأسطوانة، مما يوفر مساحة تعديل لتخطيط جهاز الكشف للتكيف مع متطلبات جمع الإشارة المختلفة.

البريد الإلكتروني: manager@cktworld.com
تحميل
السابق:سلسلة MHC2 (نوع فتح وإغلاق نقطة ارتكاز) قابض هوائي
التالي:لا يوجد مقال تالي
  • قطر الاسطوانة
    مم     		6 10 16 20 25 32 40
    استخدم السوائل الهواء
    ضغط التشغيل
    المدى (ميجا باسكال)     		مزدوج المفعول 0.15 ~ 0.7 0.2~0.7 0.1~0.7 0.1~0.7
    وحيد المفعول 0.3~0.7 0.35~0.7 0.25~0.7 0.25~0.7
    درجة حرارة السوائل للاستخدام البيئي -10~60 درجة مئوية
    التكرار (مم) ±0.01 ±0.02
    الحد الأقصى لتردد التشغيل (c.p.m) 180 (سلسلة MHZL2 هي 120) 60
    إمدادات النفط غير مطلوب
    وضع التشغيل مزدوج المفعول · Single-acting
    المفتاح المغناطيسي (اختياري) مفتاح مغناطيسي غير متصل (MHZA2، MHZAJ2 بدون مفتاح مغناطيسي)
    قطر الاتصال م3×0.5 M5×0.8

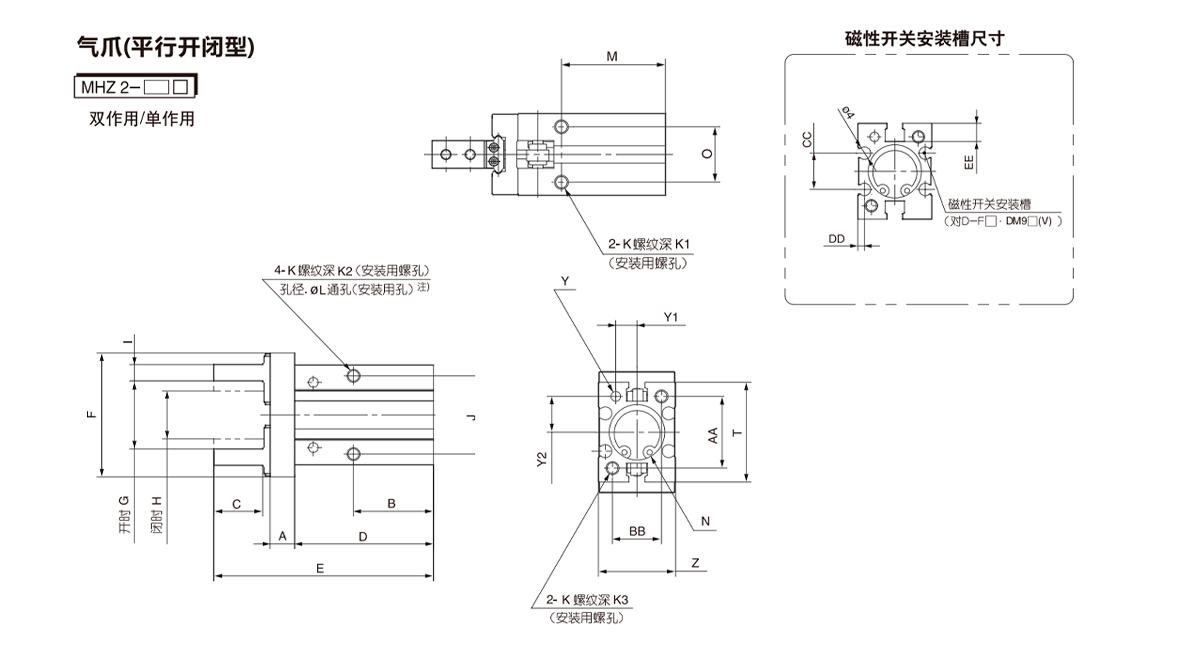

  • نموذج
    (مم)     		A B C D E F G H I J K ك1 ك2 ك3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 م3×0.5 6 5.5 6 26 27 Ø11H9 عميق 2 11.4 م2.5×0.45 3 5.7 م3×0.5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 م4×0.7 4.5 8 8 3.4 30 Ø17H9 عميق2 16 م3×0.5 4 7 م5×0.8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 م5×0.8 8 10 10 4.3 35 021H9 عميق3 18.6 م4×0.7 5 9 م5×0.8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 م6×1 10 12 12 5.1 36.5 026H9 عميق 3.5 22 م5×0.8 6 12 م5×0.8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 م6×1 10 13 13 5.1 48(57) 034H9 عميق4 26 م6×1 7 14 م5×0.8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 م8×1.25 13 16 17 6.6 58(71) 042H9 عميق4 32 م8×1.25 9 17 م5×0.8

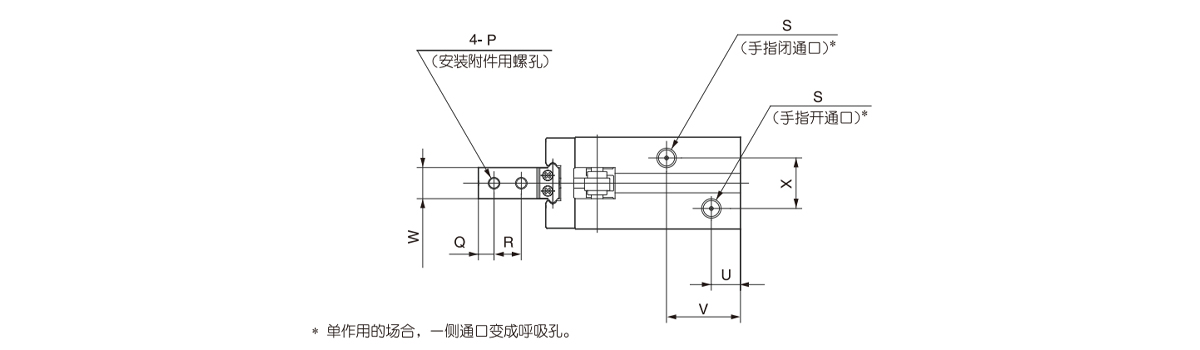

    نموذج
    (مم)     		T U V W X Y Z Y1 Y2 أأ ب CC د إي
    10 23 9 19 5 11 Ø2H9 عميق3 16.4±0.05 5.2 ± 0.02 7.6±0.02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 عميق3 23.6±0.05 6.5±0.02 11 ± 0.02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 عميق4 27.6±0.05 7.5±0.02 16.8±0.02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 عميق4 33.6±0.05 10±0.02 21.8 ± 0.02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 عميق5 40±0.1 12 ± 0.02 23±0.02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 عميق5 48±0.1 14±0.02 29 ± 0.02 56 32 29.4 3.7 13

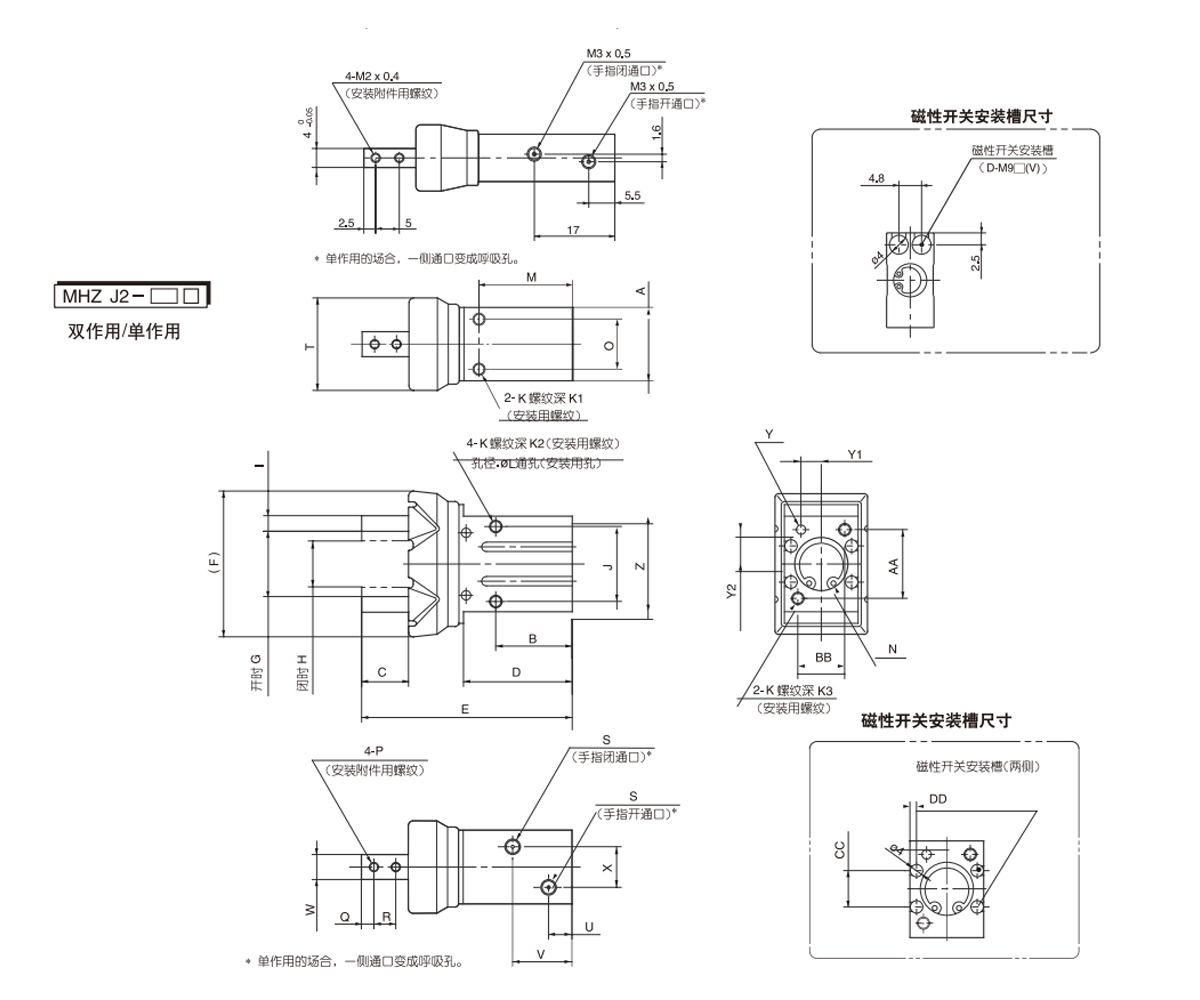

    قطر الاسطوانة
    مم     		A B C D E F G H I J K ك1 ك2 ك3 ØL M N 0 P س ر S T U v W x Y Y1 Y2 Z أأ ب CC د
    10 16.4±0.05 23 2 31 57 34 15.2 11.2 4 16 م3×0.5 6 5.5 6: 2.6 27 Ø11H9 عميق2 11.4 M2.5x4.5 3 5.7 م3×0.5 21 7 19 5 11 Ø2H9 عميق3 5.2 ± 0.02 7.6±0.02 23 18 12 - 2.5
    16 23.6±0.05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 م4×0.7 4.5 8 8 3.4 30 Ø17H9 عميق2 16 م3×0.5 4 7 م5×0.8 29.6 7.5 19 8 13 Ø3H9 عميق3 6.5±0.02 11 ± 0.02 30.6 22 15 11.6 2
    20 27.6±0.05 29 20 43.5 84.8 58 26.3 16.3 8 30 م5×0.8 8 10 10 4.3 35 Ø21H9 عميق3 18.6 م4×0.7 5 9 م5×0.8 34.5 8.5 23 10 15 Ø4H9 عميق4 7.5±0.02 16.8±0.02 42 32 18 14 2
    25 33.6±0.05 30 25 53 102.7 73 33.3 19.3 10 36 م6×1 10 12 2 5.1 36.5 Ø26H9 عميق 3.5 22 م5×0.8 6 12 م5×0.8 42 9 24 12 20 Ø4H9 عميق4 10±0.02 21.8 ± 0.02 52 40 22 19 3.5
