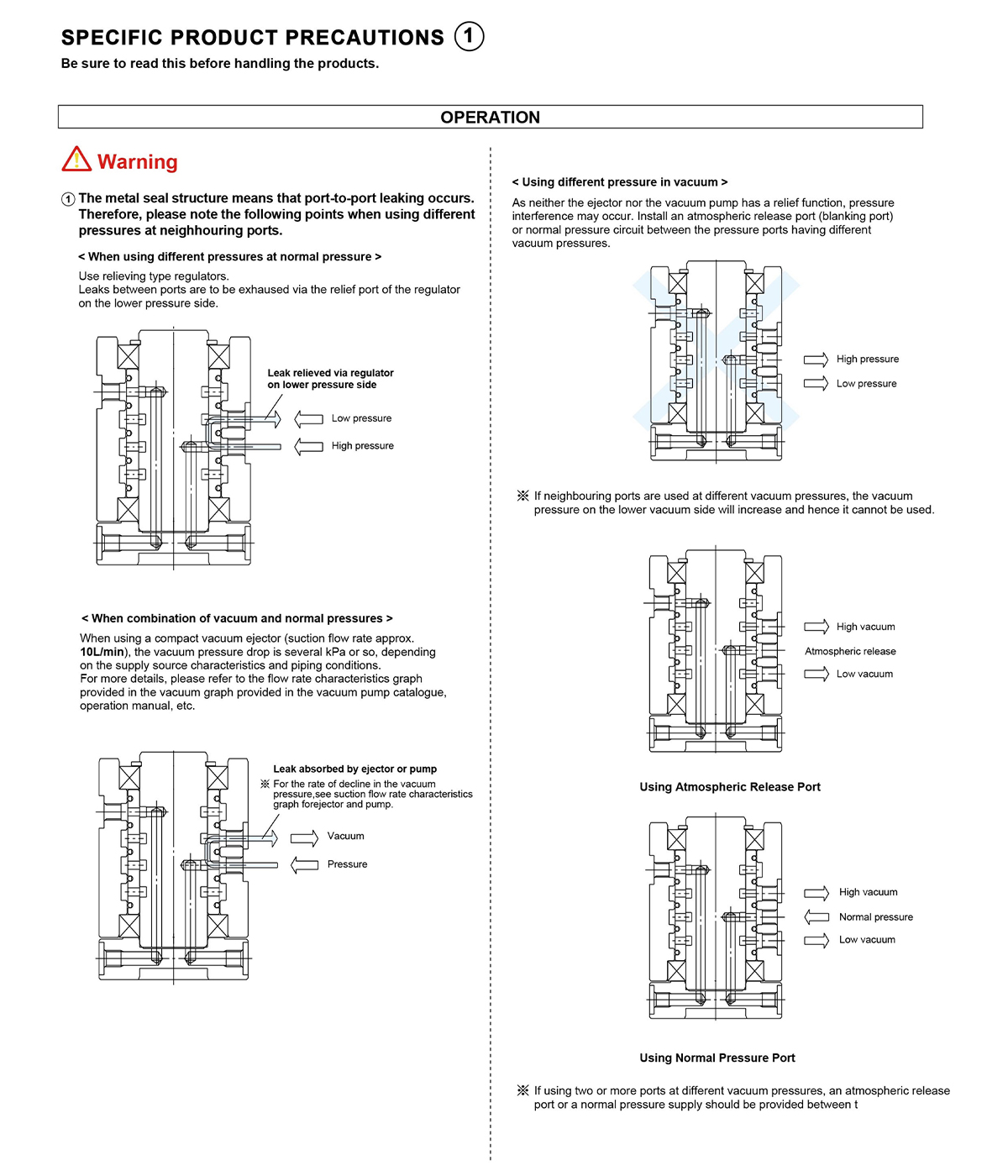

طريقة الختم المعدني.

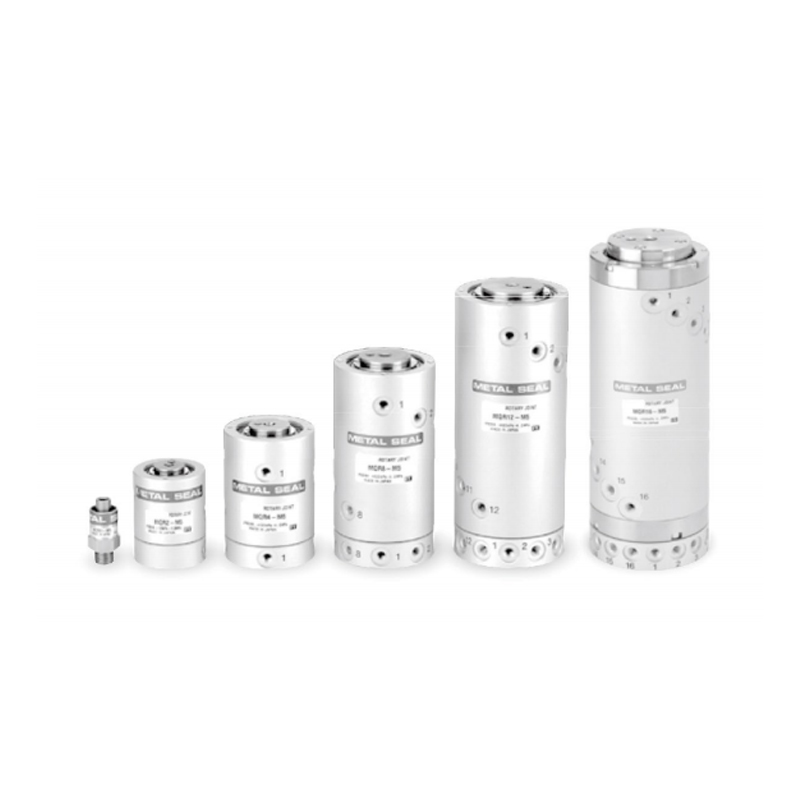

آلية دوارة・تستخدم لتزويد الهواء بالأجزاء الدوارة والمتأرجحة مثل أذرع الروبوت.

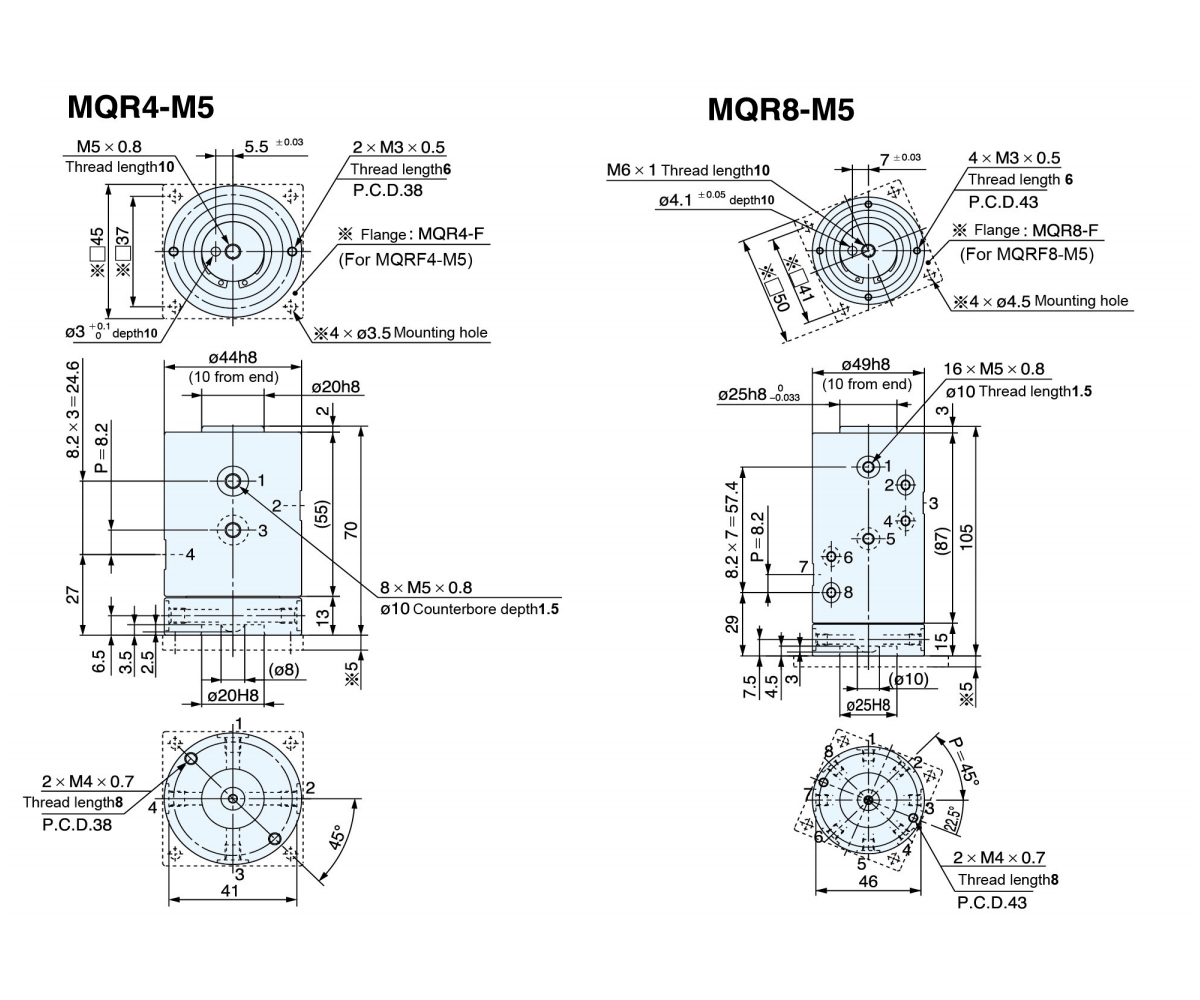

| نموذج | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| عدد الدوائر (عدد المنافذ) | 1 دائرة | 2 دوائر | 4 دوائر | 8 دوائر | 12 دائرة | 16 دائرة | |
| السوائل | الهواء · غاز خامل | ||||||
| هيكل الختم | ختم معدني | ||||||
| هيكل الدليل | تحمل المدعومة | تحمل المدعومة at both ends | |||||
| حجم المنفذ | ذكر R1/8 | م5×0.8 | |||||
| أنثى M5×0.8 | |||||||
| معدل التدفق الخصائص | C | 0.50[دسم³/(ث ·بار)] | |||||
| b | 0.40 | ||||||
| السيرة الذاتية | 0.17 | ||||||
| تزييت | غير مطلوب | ||||||
| الحد الأدنى لضغط التشغيل | -100 كيلو باسكال | ||||||
| الحد الأقصى لضغط التشغيل | 1.0 ميجا باسكال | ||||||
| ملاحظة 1) البيئة المحيطة والتشغيل السوائل Temperature | -10~80 درجة مئوية | ||||||
| ملاحظة)2 الحد الأقصى لعزم الدوران عند بدء التشغيل | 0.003 نيوتن · م أو أقل | 0.03 نيوتن · م أو أقل | 0.05 نيوتن · م أو أقل | 0.10 نيوتن · م أو أقل | 0.20 نيوتن · م أو أقل | 0.50 نيوتن · م أو أقل | |
| ملاحظة 5) رقم التدوير المسموح به ملاحظة | 3000 دقيقة⁻¹(دورة في الدقيقة) أو أقل Note3) | 2000 دقيقة⁻¹(دورة في الدقيقة) أو أقل | 1500 دقيقة⁻¹(دورة في الدقيقة) أو أقل | 900 دقيقة⁻¹(دورة في الدقيقة) أو أقل | 600 دقيقة⁻¹(دورة في الدقيقة) أو أقل | 200 دقيقة⁻¹(دورة في الدقيقة) أو أقل | |
| ملاحظة 4) الحمل الشعاعي المسموح به (تفاعل محور الاقتران المسموح به) | 1N أو أقل | 15 ولا أقل | 30N أو أقل | 40N أو أقل | 50N أو أقل | ||
| الحمل المحوري المسموح به | |||||||
| الوزن | 0.025 كجم | 0.16 كجم | 0.39 كجم | 0.76 كجم | 1.26 كجم | 2.80 كجم | |

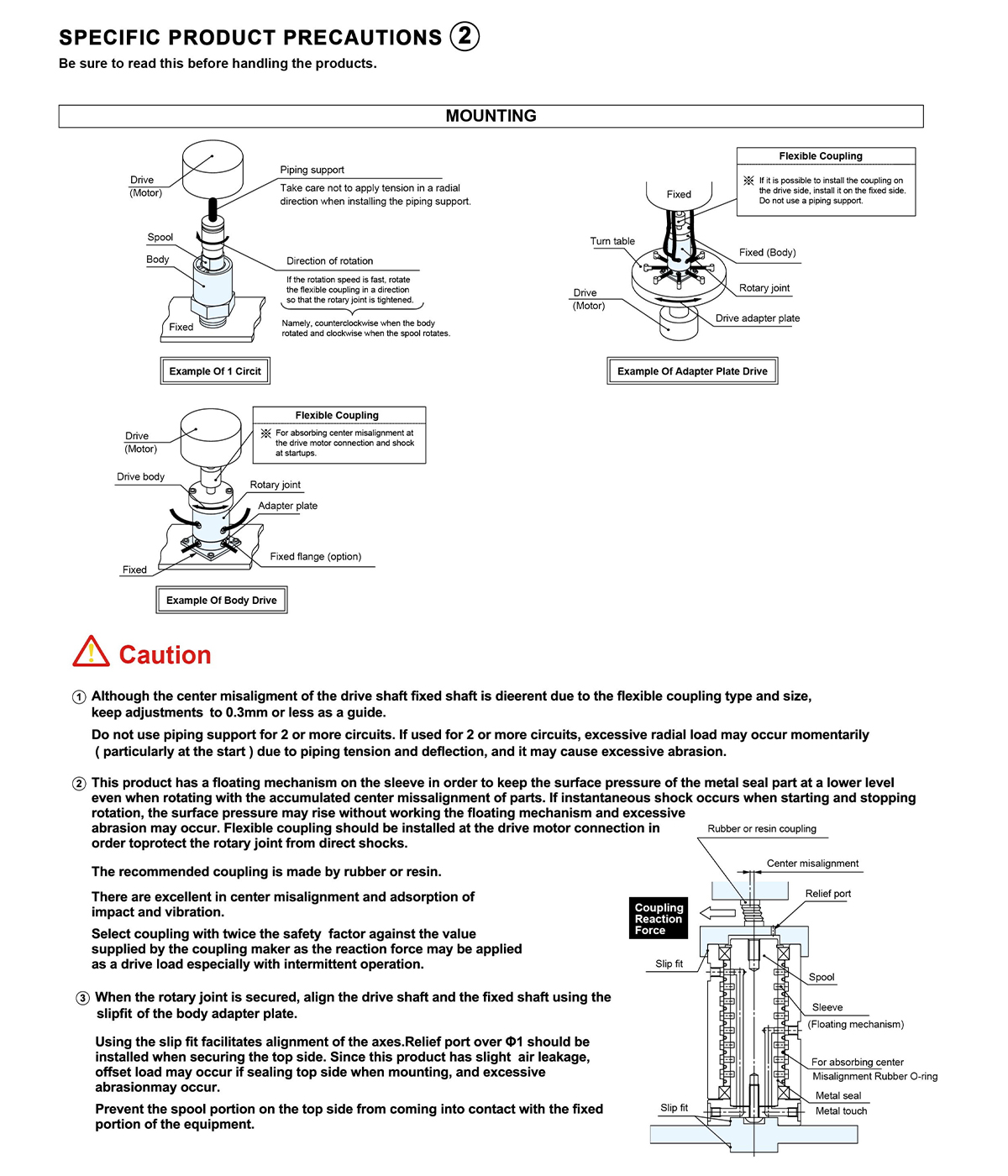

| ملاحظة 1) درجة الحرارة 80 درجة مئوية تتضمن ارتفاع درجة الحرارة أثناء الدوران؛ ملاحظة 2) لا يتغير عزم الدوران النجمي مع ضغط الإمداد أو مع عدم الاستخدام (يبقى ضمن الحد الأقصى لعزم دوران بدء التشغيل)، لكنه يتغير مع رقم الدوران؛ ملاحظة 3) في حالة الاستخدام بسرعة أعلى من 600 دقيقة-1 (دورة في الدقيقة)، تأكد من أن الدوران في الاتجاه الذي يتم فيه تثبيت المفصل؛ ملاحظة 4) يوصى باستخدام أدوات التوصيل المطاطية/الراتنجية نظرًا لامتصاصها الممتاز للصدمات والاهتزازات. ملاحظة 5) دقيقة-1، عدد الدورات لكل دقيقة. | |||||||

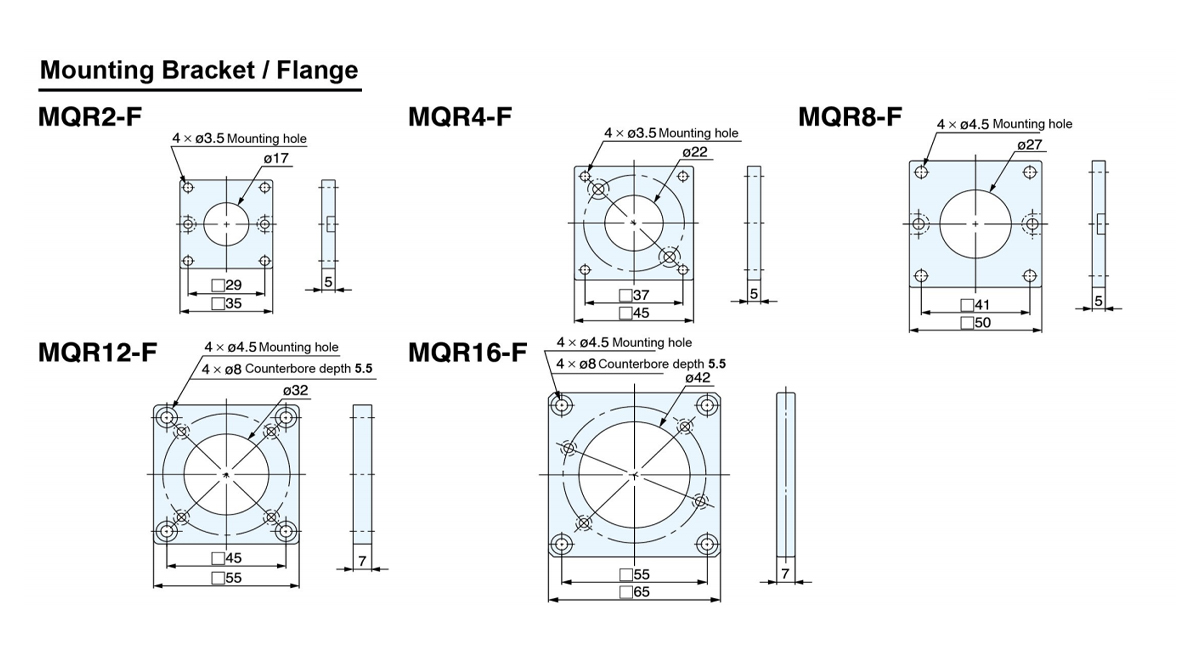

| عدد الدوائر | رقم جزء الشفة |
| 2 دوائر | MQR2-F |
| 4 دوائر | MQR4-F |
| 8 دوائر | MQR8-F |
| 12 دائرة | MQR12-F |
| 16 دوائر | MQR16-F |

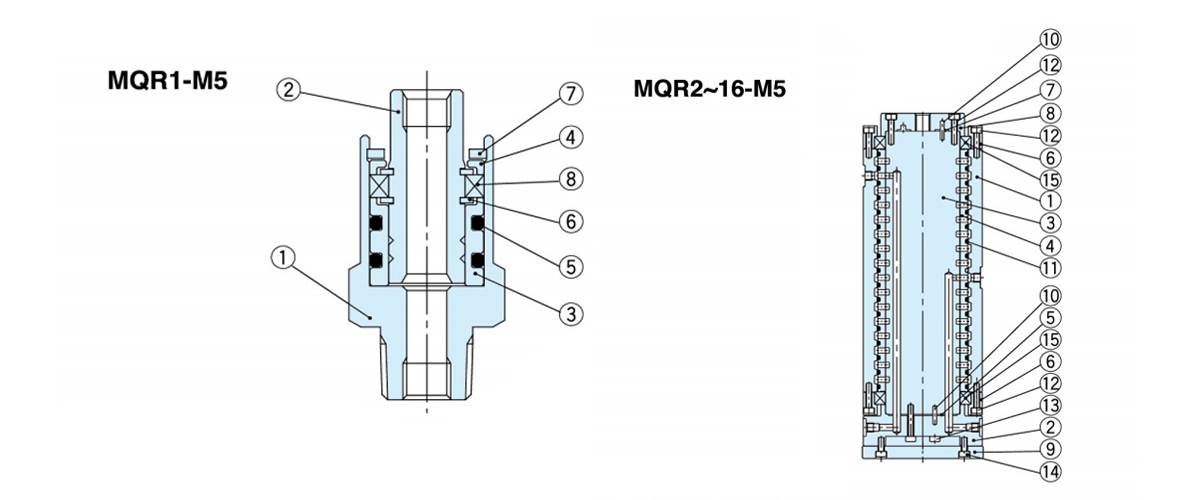

| أجزاء المكونات (دائرة MQR1-M5,1) | |||
| البند | الاسم | مادة | ريمارك |
| 1 | الجسم | الفولاذ المقاوم للصدأ | |
| 2 | التخزين المؤقت | الفولاذ المقاوم للصدأ خاص | |
| 3 | كم | الفولاذ المقاوم للصدأ خاص | |
| 4 | لوحة | الألومنيوم | |
| 5 | يا الدائري | ح-نبر | |
| 6 | حلقة الاحتفاظ | الصلب الكربوني | |
| 7 | حلقة الاحتفاظ | الصلب الكربوني | |
| 8 | تحمل شعاعي | ||
| الأجزاء المكونة (MQR2 إلى 16-M5،2 إلى 16 دائرة) | |||
| البند | الاسم | مادة | ريمارك |
| 1 | الجسم | الألومنيوم alloy | |
| 2 | لوحة محول | الألومنيوم alloy | |
| 3 | التخزين المؤقت | الفولاذ المقاوم للصدأ خاص | |
| 4 | كم | الفولاذ المقاوم للصدأ خاص | |
| 5 | طوقا | ح-نبر | |
| 6 | حامل تحمل | الفولاذ المقاوم للصدأ | 16 دائرة فقط |
| 7 | طوقا | ح-نبر | 16 دائرة فقط |
| 8 | لوحة | الألومنيوم alloy | 16 دائرة فقط |
| 9 | شفة | الألومنيوم alloy | |
| 10 | دبوس موازي | الصلب الكربوني | باستثناء دائرتين |
| 11 | يا الدائري | ح-نبر | |
| 12 | بولت | الصلب الكربوني | 16 دائرة فقط |
| 13 | بولت | الصلب الكربوني | |
| 14 | بولت | الصلب الكربوني | |
| 15 | تحمل شعاعي | - | |
